Главная выгода, которую обеспечивает 3D-сканирование, – это значительное ускорение процесса измерений на производстве при выполнении задач контроля качества и обратного проектирования.

Время, затрачиваемое на измерения, – ключевой фактор, влияющий на эффективность производственного процесса в целом. При этом надо понимать, что отсканировав модель, вы еще не получили добавленную стоимость к вашему продукту. Важен метрологический отчет, на основе которого вы сможете сделать выводы. Однако сам процесс измерений должен занимать как можно меньше времени, и развитие технологий обеспечивает все более высокие результаты: за последние 6 лет скорость получения 3D-модели увеличилась в 5 раз, почти до двух миллионов измерений в секунду.

3D-сканеры, предназначенные для решения производственных задач, – это сложные и высокотехнологичные измерительные приборы метрологического класса, чем обусловлена их дороговизна. Они обеспечивают существенные преимущества перед большинством традиционных средств измерений, и не только в плане производительности. Это также:

  • надежность и высокая повторяемость измерений;
  • высокая точность (такая же, как у КИМ);
  • портативность и гибкость;
  • удобство и простота в эксплуатации;
  • возможность автоматизации.

Итак, на одной чаше весов – небывалая скорость 3D-сканирования, на другой – относительно высокие цены на 3D-оборудование. И первая чаша в конце концов перевешивает: сокращая время рабочего процесса в несколько раз, мы экономим и издержки, и можем окупить вложения в измерительные системы за срок от нескольких месяцев.

Все это подтверждает опыт внедрения 3D-сканирования на производствах. Давайте рассмотрим конкретные задачи и примеры применения.

Как быстро окупится профессиональный 3D‑сканер?Задача: измерить картер КПП, размер 700 х 500 мм

Сравнение временных затрат:

Традиционный способ (КИМ) – 6,5 часов

Ручной 3D-сканер Creaform MetraSCAN BLACK – 4 мин.

Экономия времени при контроле параметров изделий поставщиков

Сравним процесс контроль качества традиционными средствами до и после внедрения 3D-сканирования. Допустим, на участке входного контроля мы проверяем одну треть изделий (примем эти данные просто как пример). Ясно, что если в проверяемой партии будет недопустимый процент дефектных деталей, она не пойдет в производство. Но в любом случае, если ОТК выявил брак, то примерно такой же процент брака окажется и в непроверенной части партии. И к сожалению, дефекты таких заготовок перейдут в финальное изделие.

Как быстро окупится профессиональный 3D‑сканер?В нашей практике было немало случаев, когда мы приходили на производство, сканировали деталь, и обнаруживалось несоответствие допускам. Нам говорили: наверное, ваш 3D-сканер ошибся. Выяснялось, что либо программа на станке с ЧПУ была написана неверно, либо штамп или пресс-форма износились. И изначальные неточности в измерениях отражаются на качестве детали. Поэтому исключительно важно выявлять причину брака не на конечных изделиях, а на участвующих в процессе производства – оснастке, штампах, пресс-формах, литейных формах. Кроме того, ошибки могут быть заложены в самой конструкции детали.

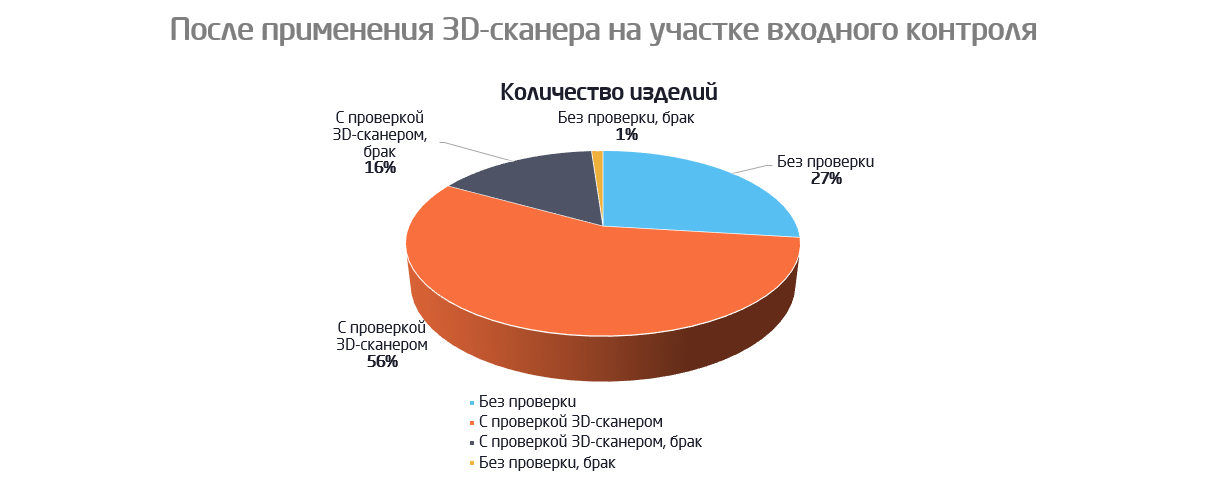

Если же мы начнем на входном контроле использовать 3D-сканер, то за очень короткое время сможем проверять не треть, а две трети изделий. Таким образом, мы выявим те самые десять с лишним процентов брака (если он есть). В этом случае будет больше оснований утверждать, что партия непригодна и ее нужно заменить. С 3D-сканером мы будем более уверенными в правильности решения, так как сможем судить по большей части проверенных изделий.

Как быстро окупится профессиональный 3D‑сканер?Следовательно, стоимость оборудования для контроля качества может компенсироваться бòльшим количеством исправных деталей, дошедших до клиента. Результат – меньше рекламаций, меньше возвратов, сохранение объемов сбыта и поддержание репутации. Благодаря 3D-измерениям будут устранены узкие места в цепочке «поставщик – производитель – финальное изделие» и повысится качество продукции. Эти два фактора как раз и обеспечат возврат инвестиций в 3D-оборудование.

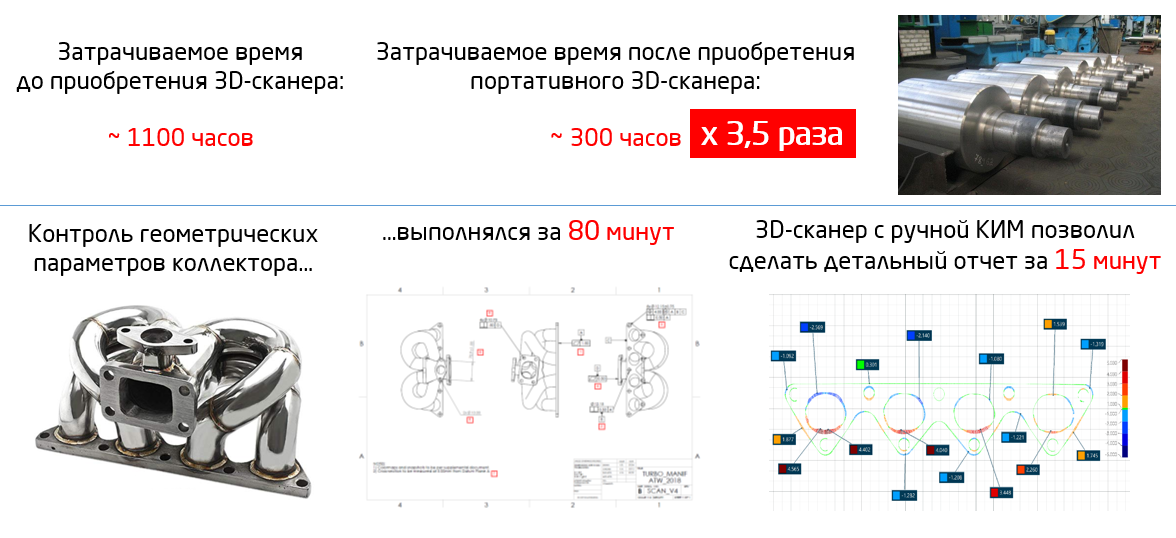

Как быстро окупится профессиональный 3D‑сканер?Один из наших клиентов приобрел ручной 3D-сканер для входного контроля продукции. Устройство окупилось в течение года за счет того, что время выполнения задачи уменьшилось в 3,5 раза, и это позволило высвободить огромное количество человеко-часов.

Еще одна компания, которая производила контроль геометрических параметров одной детали за примерно 80 минут, сейчас с помощью ручной КИМ и 3D-сканера получает такой же детальный отчет всего за 15 минут. Благодаря 3D-решениям на проверку качества тратится в пять с лишним раз меньше времени, экономятся трудовые ресурсы и производственные расходы.

Снижение расходов на производство изделия

А вот типичный пример применения 3D-сканирования для реверс-инжиниринга. Предприятию требуется второй экземпляр детали. Есть вариант заказать его за рубежом у поставщика по полной стоимости, прождав полгода и даже больше. Но есть и альтернатива – подойти к задаче творчески, используя 3D-сканер.

Как быстро окупится профессиональный 3D‑сканер?В результате сканирования вы получаете 3D-модель, а затем на ее основе – CAD-модель. По CAD-модели создается чертежная документация, которая позволит в дальнейшем произвести изделие собственными силами за один месяц и сберечь на этом около 80% средств.

И конечно, обратное проектирование на основе 3D-сканирования массово используется в проектах воссоздания и модернизации изделий – например, в тюнинге. Компании повышают прибыль, создавая продукт в кратчайшие сроки благодаря сканированию деталей и получению высокоточных 3D-моделей.

Экономия материала при расчете его использования путем 3D‑сканирования заготовок

3D-сканеры также могут помочь сэкономить материал, из которого изготавливаются детали. Приведем пример компании, выпускающей компоненты лопастей для ветрогенераторов. Производитель обратил внимание, что в процессе подгонки различных компонентов друг к другу, при появлении брака выбрасывается большое количество материала, и предприятие теряет на этом деньги.

Как быстро окупится профессиональный 3D‑сканер?Было принято решение производить контроль частей лопастей перед сборкой с помощью портативного 3D-сканера Creaform HandySCAN 700. Оцифрованные лопасти сравнивали с 3D-моделью и видели, соответствуют ли они заданным параметрам. Некачественные изделия шли обратно на переработку, экономился дорогостоящий материал. В итоге предприятие в 1,5 раза уменьшило количество фиксируемых бракованных изделий. И буквально за три месяца удалось сэкономить материала настолько, что это окупило лазерный 3D-сканер.

Как не ошибиться при выборе 3D‑сканера

Прежде всего, не существует одного универсального решения, подходящего для сканирования любых объектов. Разные типы устройств (портативные, стационарные, наземные) основаны на разных технологиях 3D-сканирования и предназначены для разных целей.

Превосходные технические характеристики – не всегда гарантия того, что данное оборудование идеально вам подойдет (особенно если вы столкнетесь с бюджетными копиями высокотехнологичных устройств). Покупая сканер, исходите из конкретных производственных требований и обязательно оцените его в работе. Примите во внимание, что для обработки данных 3D-сканирования вам понадобится специализированное программное обеспечение.

Как быстро окупится профессиональный 3D‑сканер?

Вот несколько вопросов, на которые вам нужно ответить:

  1. Что я хочу измерять? Размеры изделий, особенности геометрии, тип поверхности.
  2. Какие задачи я хочу решать? Контроль качества, реверс-инжиниринг, цифровая архивация.
  3. Какие характеристики точности и разрешения мне требуются?
  4. Нужен ли захват цветных текстур?

Выбор профессионального 3D-сканера и ПО – задача, которую нужно поручать профессионалам. Обратитесь в iQB Technologies, и вы получите оптимальное решение.

Предварительно рекомендуем ознакомиться со статьей: Как выбрать 3D-сканер

Обогнать конкурентов: 4 возможности 3D‑измерений

С приобретением 3D-сканера ОТК и проектно-конструкторские отделы предприятий, а также любые компании, выполняющие контроль геометрии изделий и обратное проектирование, смогут добиться следующих целей:

1. Сократить сроки проведения измерений для сотрудников.

2. Измерять большее количество изделий из партии и минимизировать пропуск брака.

3. Находить действительные причины, ответственные за появление брака: износ оснастки, ошибки в программе для станка с ЧПУ или в исходной конструкции.

4. Совершенствовать технические задания на проведение измерений: производитель может усложнять конструкции и проверять более сложные детали, устранять причины частых поломок, оптимизировать контроль за выполнением операций.

Таким образом, внедрение 3D-сканирования дает возможность повысить надежность и скорость измерений на производстве, снизить расходы, и не только достаточно быстро окупить инвестиции в оборудование, но и приумножить прибыль.
