Моделирование в Autodesk Inventor

Всем привет!

На карантине сел изучать Inventer и параллельно решил сделать точную модель своей дельты. Цель была максимально все делать по фэншую: моделирование по параметрам, использование библиотеки стандартезированных компонентов, зависимость деталей при сборке должна отражать их реальное физическое взаимодействие и т.д.

Возник вопрос как правильно (по "фэн-шую") использовать при сборке крепежные детали: винты и шайбы.

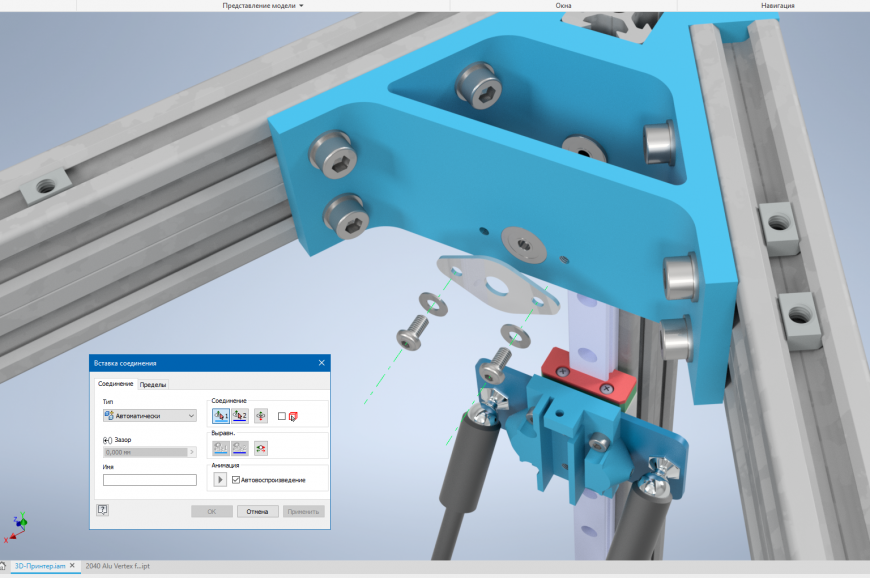

Простой пример: необходимо к уголку прикрепить на двух винтах пластину, которая фиксирует фланец подшипника, который в свою очередь вставлен в отверстие с цековкой. Как все это ровно соединить, например, через жесткие связи и выравнивание (пластину к уголку, шайбу к пластине, винт к шайбе) понятно, вопрос не в этом. Я в своей сборке все крепил по разному - где-то винты через жесткое соединение, где-то через цилиндрическое. А хочется выбрать какой-то типовой "правильный" алгоритм для креплений. Требуются именно такие соединения, которые будут максимально отражать реальность. К примеру, сама по себе пластина не "липнет" к уголку, только посредством винта, а винт фиксируется в резьбе.

Может гуру Инвентора поделятся какими-нибудь идеями?
