3D-сканер ScanLine EasyScan Trio: точность метрологического класса

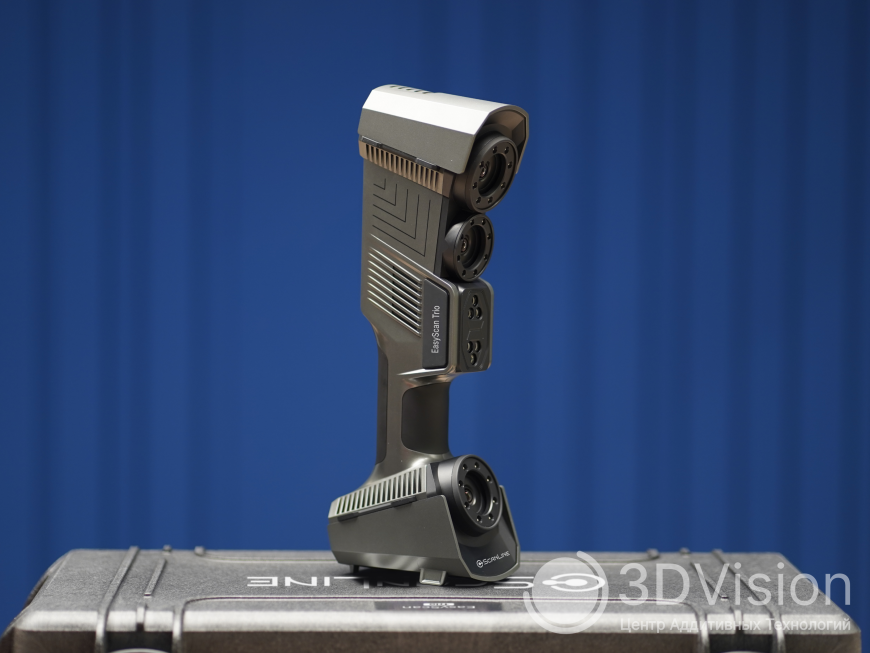

EasyScan Trio — это первый 3D-сканер российского производства, который не требует использования маркеров. Устройство отличается высокой точностью и эффективностью за счет оригинальной технологии: сканирование происходит с применением 98 лазерных лучей и трех камер по 5 мегапикселей каждая. Такой подход позволяет отказаться от применения маркеров.

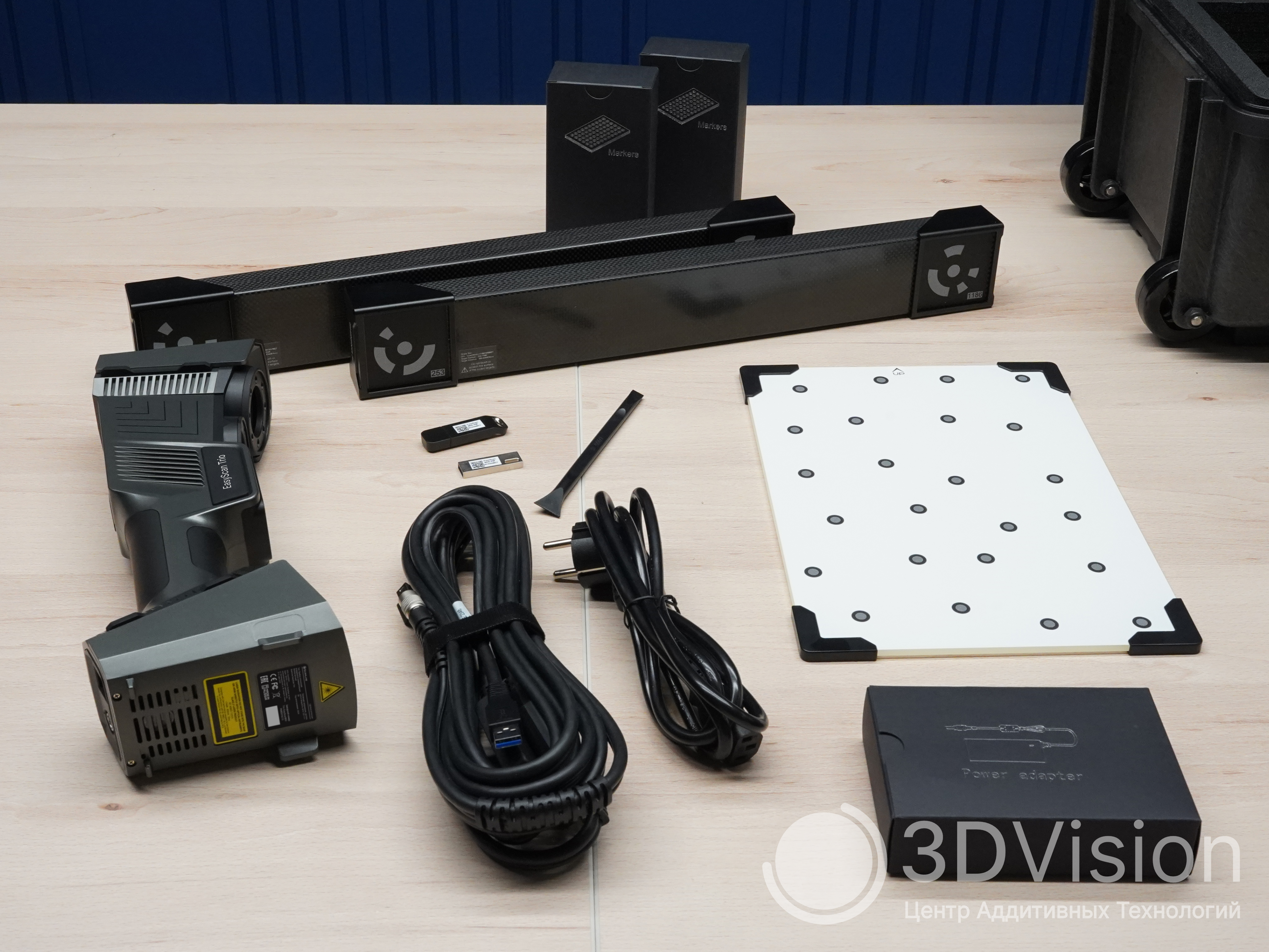

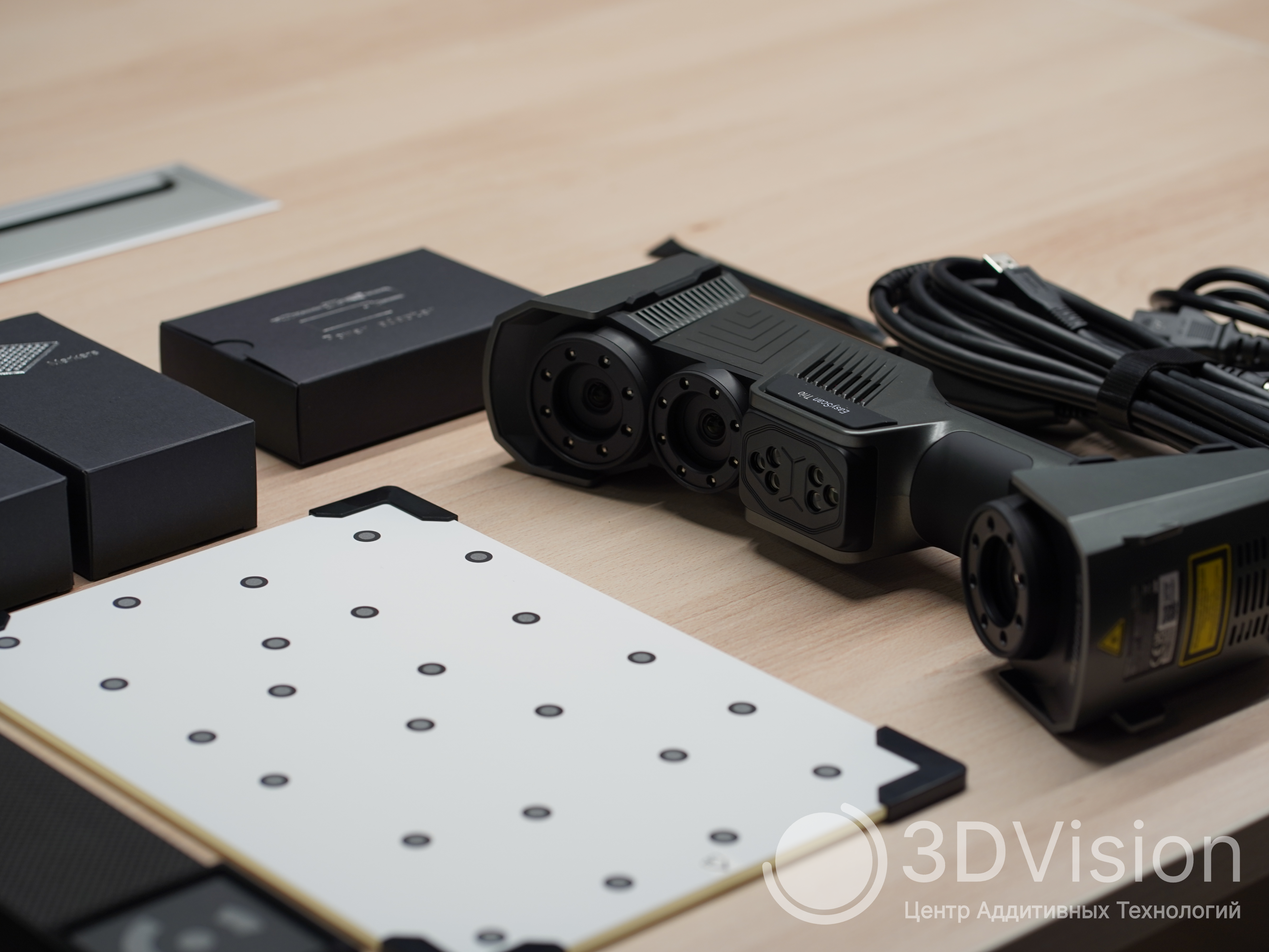

Комплектация EasyScan Trio

Давайте рассмотрим, что входит в стандартный комплект поставки:

- 3D-сканер EasyScan Trio

- 2 Магнитные фотограмметрические масштабные линейки

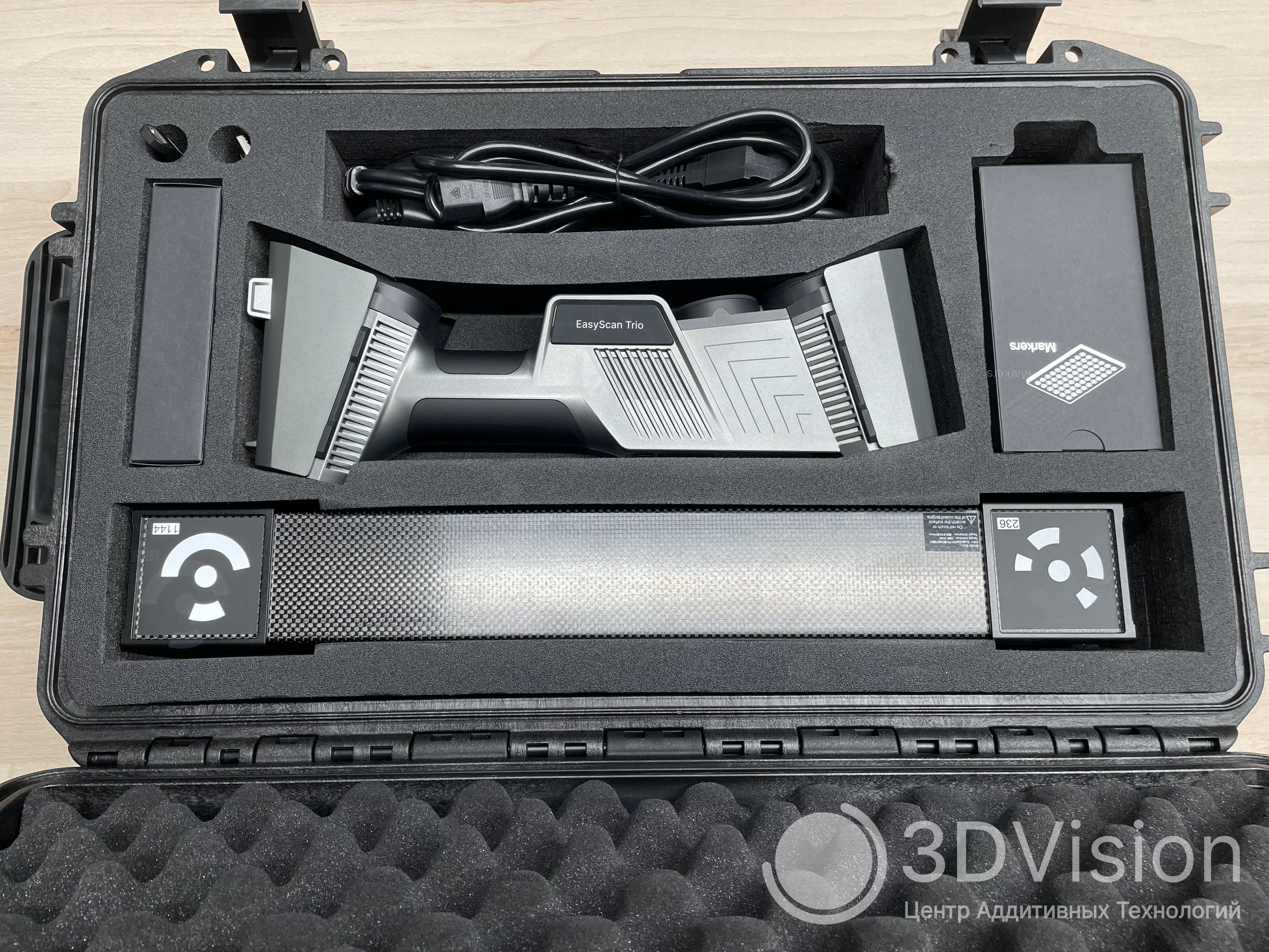

- Жесткий транспортировочный кейс

- Программное обеспечение для сканирования (бессрочная лицензия, без абонентской платы)

- USB-накопитель, содержащий ПО и файлы с настройками масштабных линеек

- Ключ безопасности сканера

- Маркеры двух размеров (3 и 6 мм)

- Калибровочная панель

- Кабель питания

Теперь перейдем к техническим возможностям устройства.

Возможности устройства

EasyScan Trio оборудован встроенной системой фотограмметрии, которая обеспечивает высокую объемную точность — до 0,014+0,012 мм/м. Эта технология ориентирована на максимально точное сканирование объектов большого размера. Благодаря EasyScan Trio вы сможете быстро определить пространственное положение сканируемой поверхности и получить максимально корректные данные, что позволит измерить все геометрические детали изделия с минимальной погрешностью.

Перед началом работы следует наклеить маркеры на объект и разместить одну или несколько магнитных масштабных линеек в рабочей зоне. Их количество подбирается в зависимости от габаритов изделия. При установке маркеров важно учитывать рабочее поле сканера и обеспечить, чтобы в процессе сбора данных в поле зрения устройства одновременно находились 6–8 маркеров. Это важно для получения максимально точной информации во время 3D-сканирования.

Камера с оптимизированным полем зрения 650x580 мм облегчает сканирование отверстий и поднутрений, что позволяет эффективно работать с крупногабаритными объектами и охватывать их целиком.

При активации режима с 98 лазерными линиями появляется возможность сканирования без установки маркеров. В этом же режиме доступна гибридная технология: устройство ориентируется как на геометрические особенности объекта, так и на маркеры, формируя облако точек. Скорость сканирования достигает 3 010 000 точек в секунду, что особенно полезно при работе с большими изделиями, позволяя получать точные результаты за минимальное время.

Режим с 26 лазерными линиями также обеспечивает высокую и стабильную скорость сканирования даже при обработке значительных по размеру поверхностей.

Для максимально высокой детализации предусмотрены режимы с одной и семью лазерными линиями — при них расстояние между точками составляет всего 0,01 мм, что идеально подходит для сканирования объектов с мелкими деталями и сложной геометрией поверхности. Такое разрешение гарантирует точную передачу даже самых малых элементов изделия.

Благодаря этим возможностям EasyScan Trio подходит для профессионального 3D-моделирования, реверс-инжиниринга, а также для задач по контролю геометрии продукции. Оборудование успешно применяется в различных отраслях, включая автомобилестроение, аэрокосмическую промышленность, медицину, искусство, культуру и другие сферы.

Важно отметить, что ScanLine EasyScan Trio внесен в реестр средств измерения Федерального агентства по техническому регулированию и метрологии под номером 95842-25. Это подтверждает соответствие сканера установленным метрологическим стандартам и позволяет проводить его официальную поверку — что особенно актуально для организаций, где требуется выполнение таких проверок по нормативам.

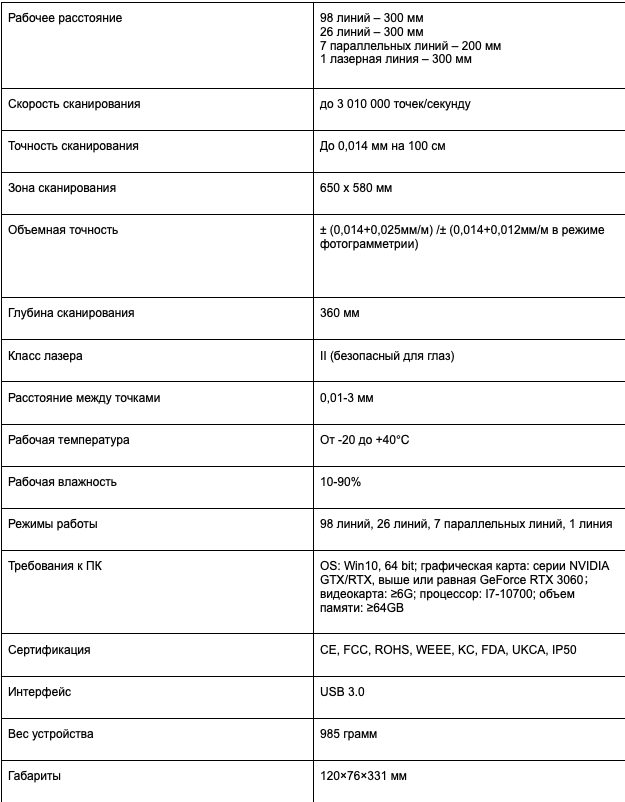

Технические характеристики

Процессы калибровки и сканирования

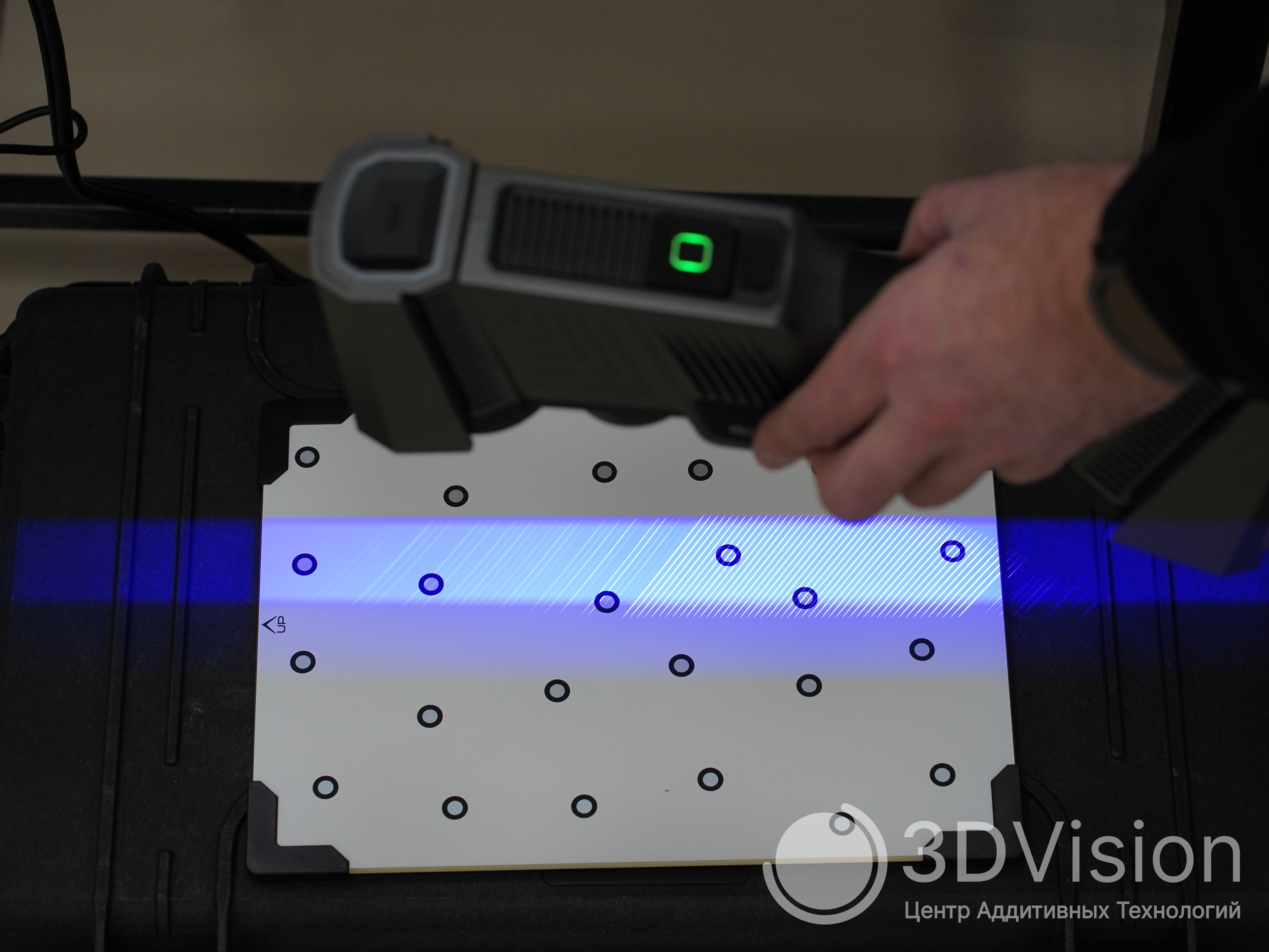

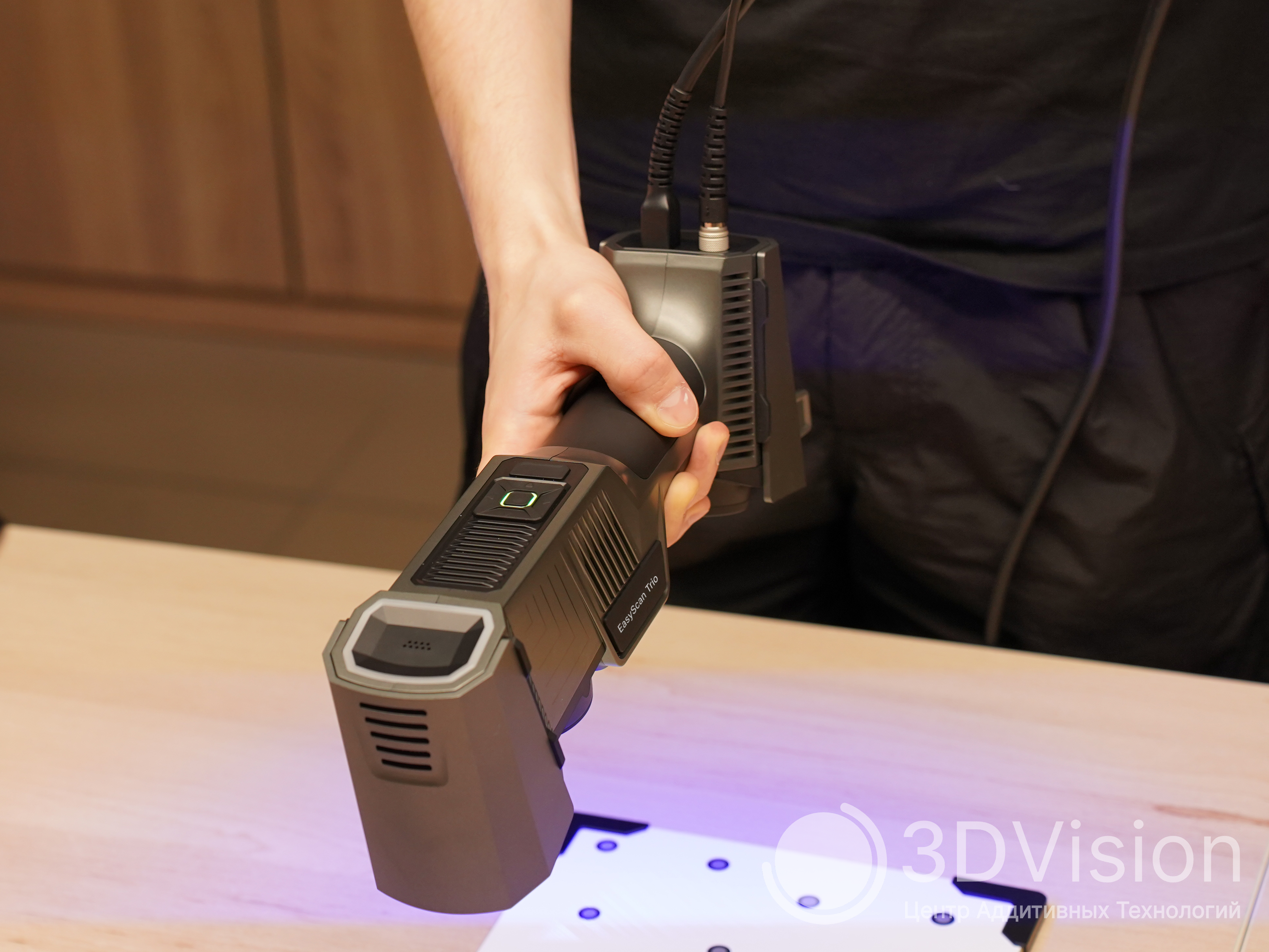

Калибровка EasyScan Trio выполняется по стандартной схеме: калибровочную пластину размещают на ровной горизонтальной поверхности и далее следуют указаниям из программного обеспечения. Во время процедуры сканер необходимо перемещать вверх и вниз под различными углами. После завершения этих шагов прибор готов к использованию.

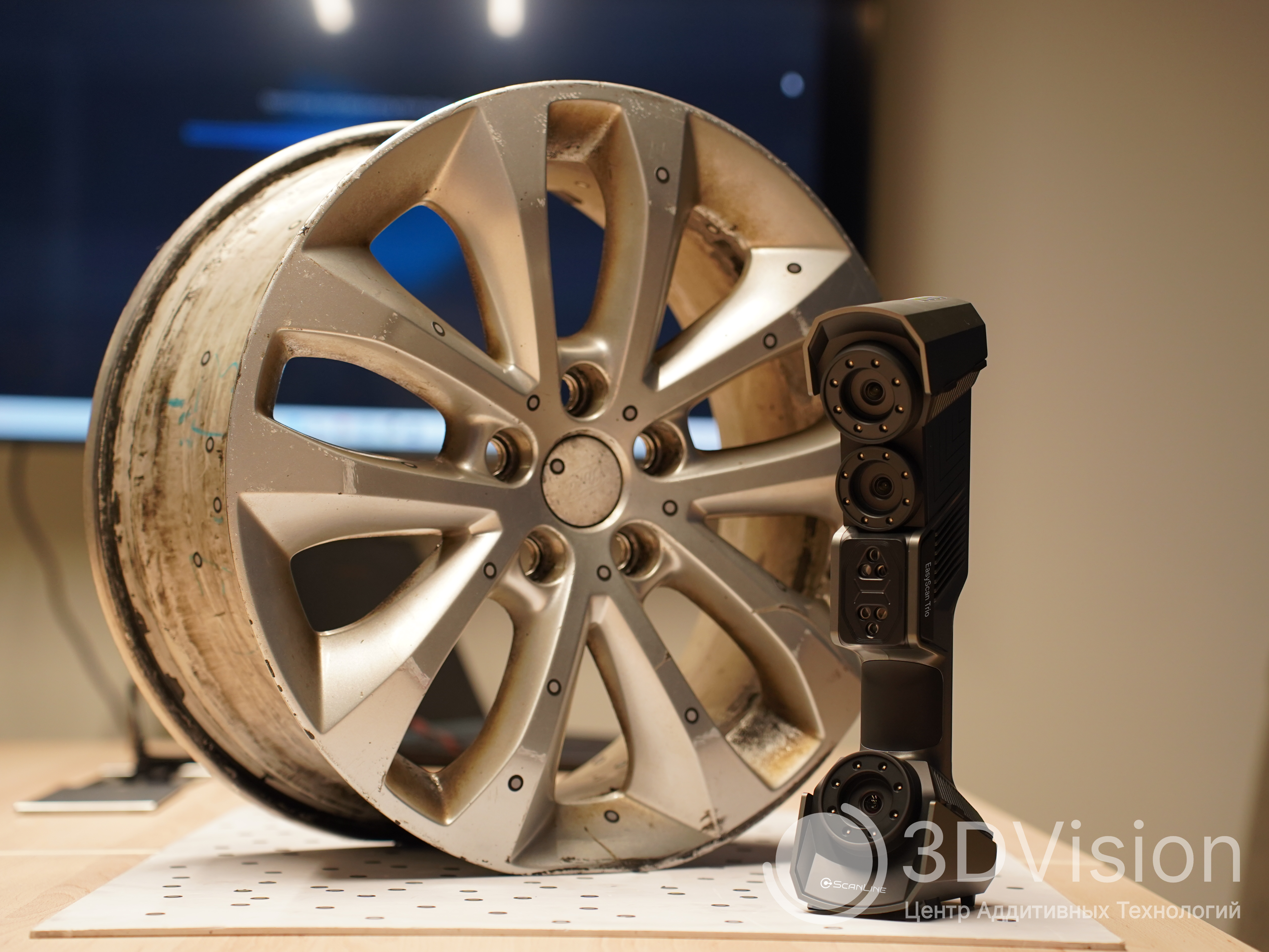

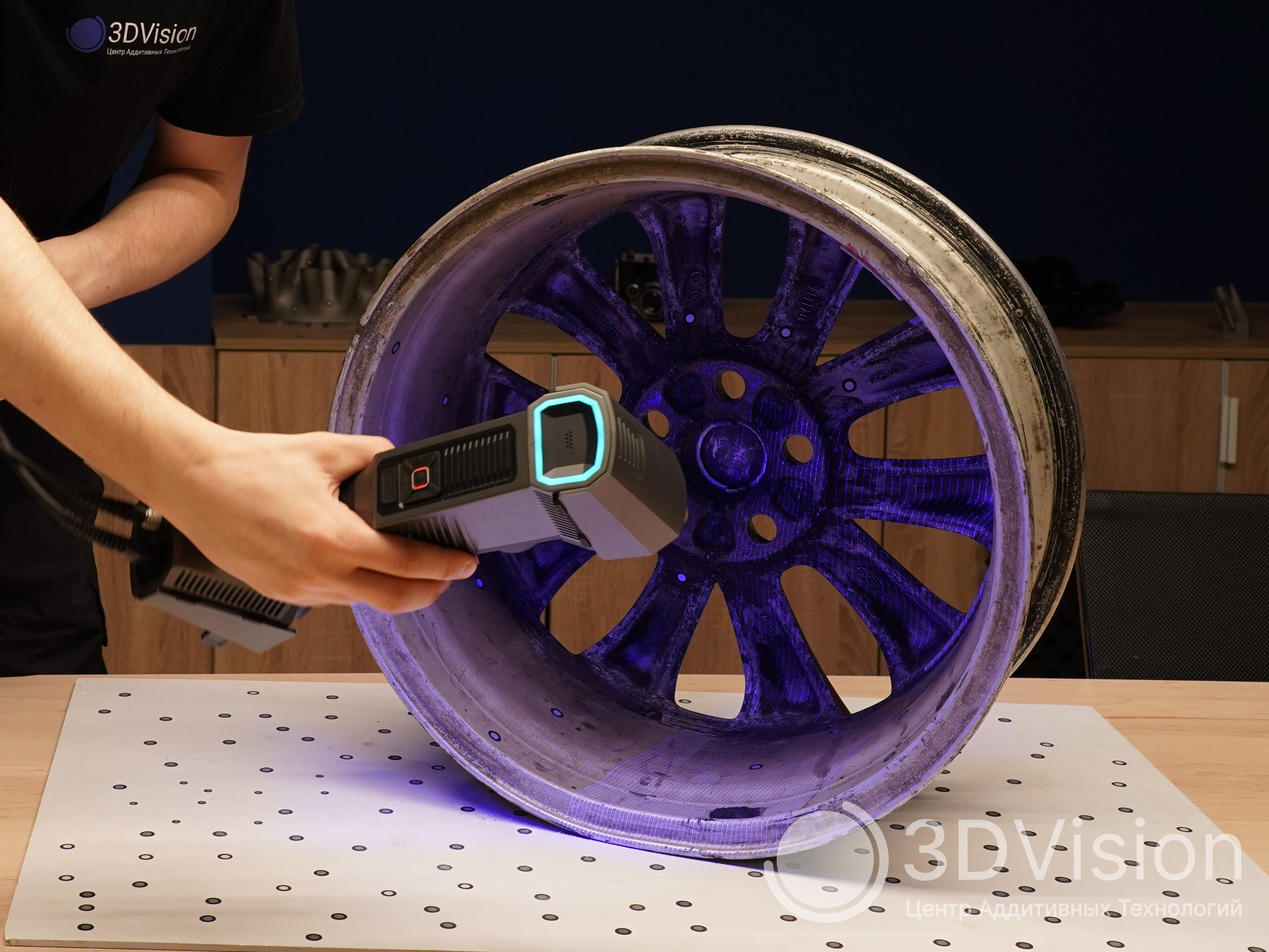

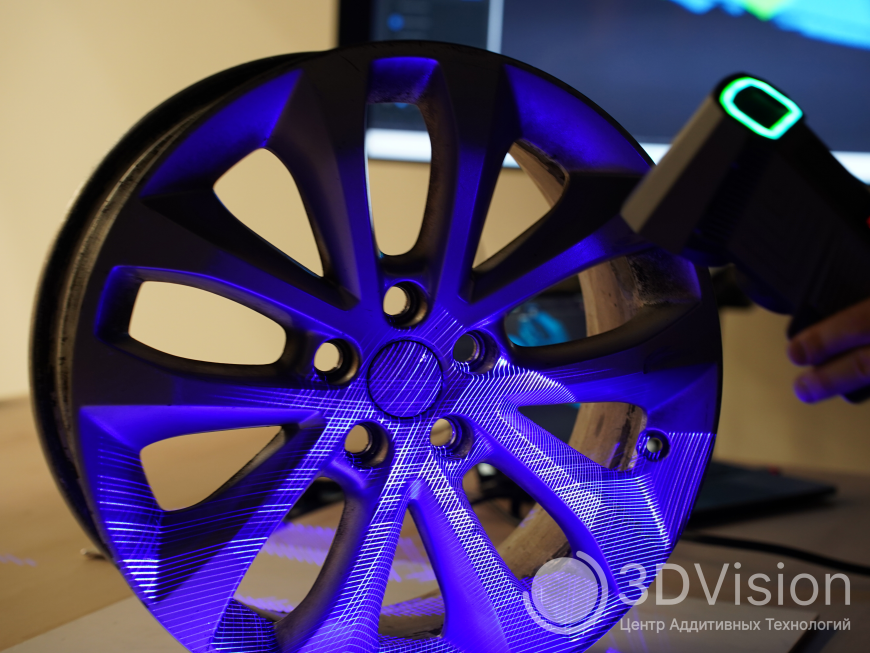

Сканируем автомобильный диск

Гибридный режим сканирования Trio особенно удобен, когда на объекте мало маркеров. Совмещая выравнивание как по маркерам, так и по геометрии, он значительно упрощает получение данных. Если ориентировка по маркерам теряется, можно легко дополнить сканирование нужных участков, используя только геометрию объекта, без необходимости устанавливать дополнительные маркеры.

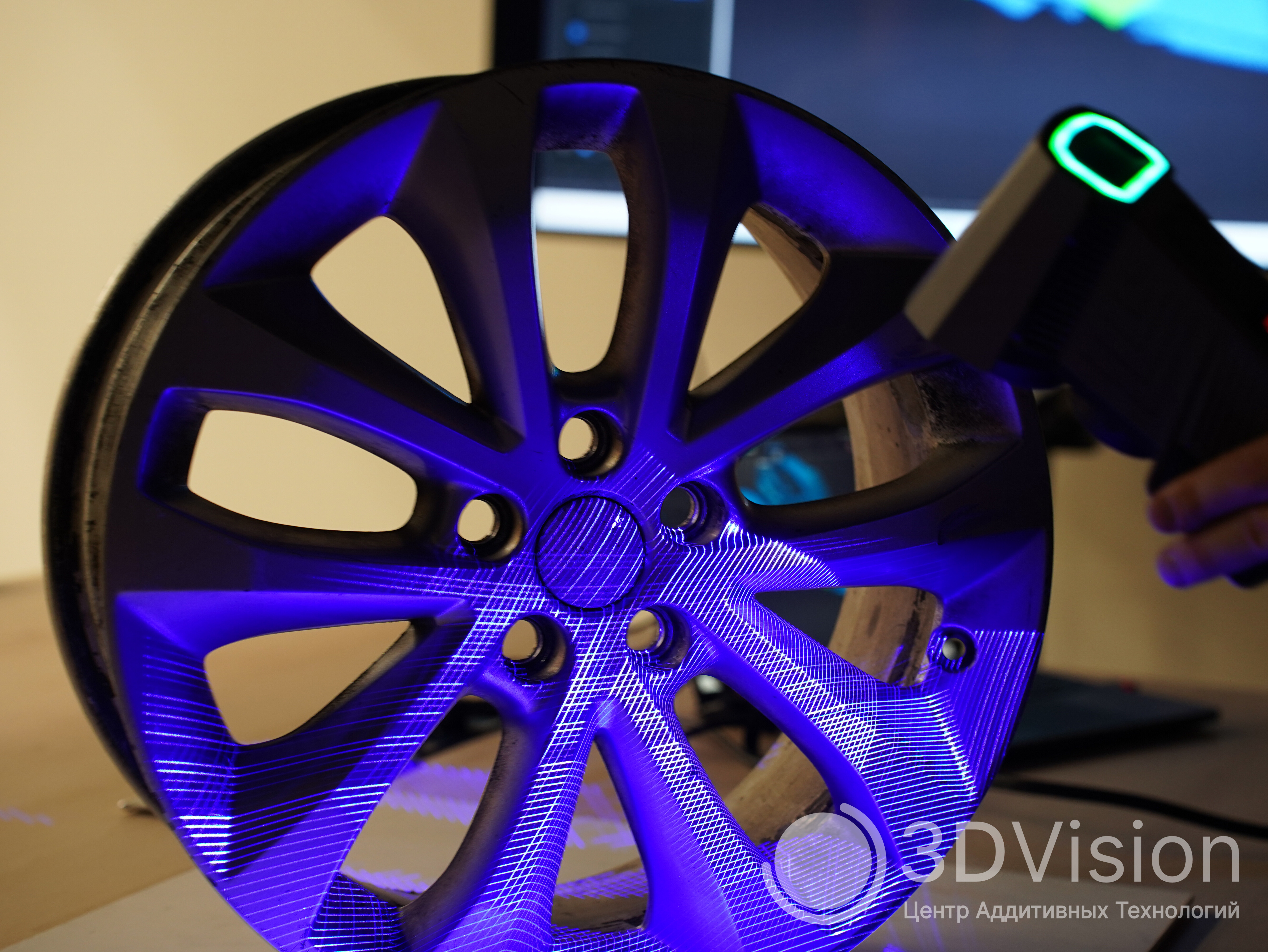

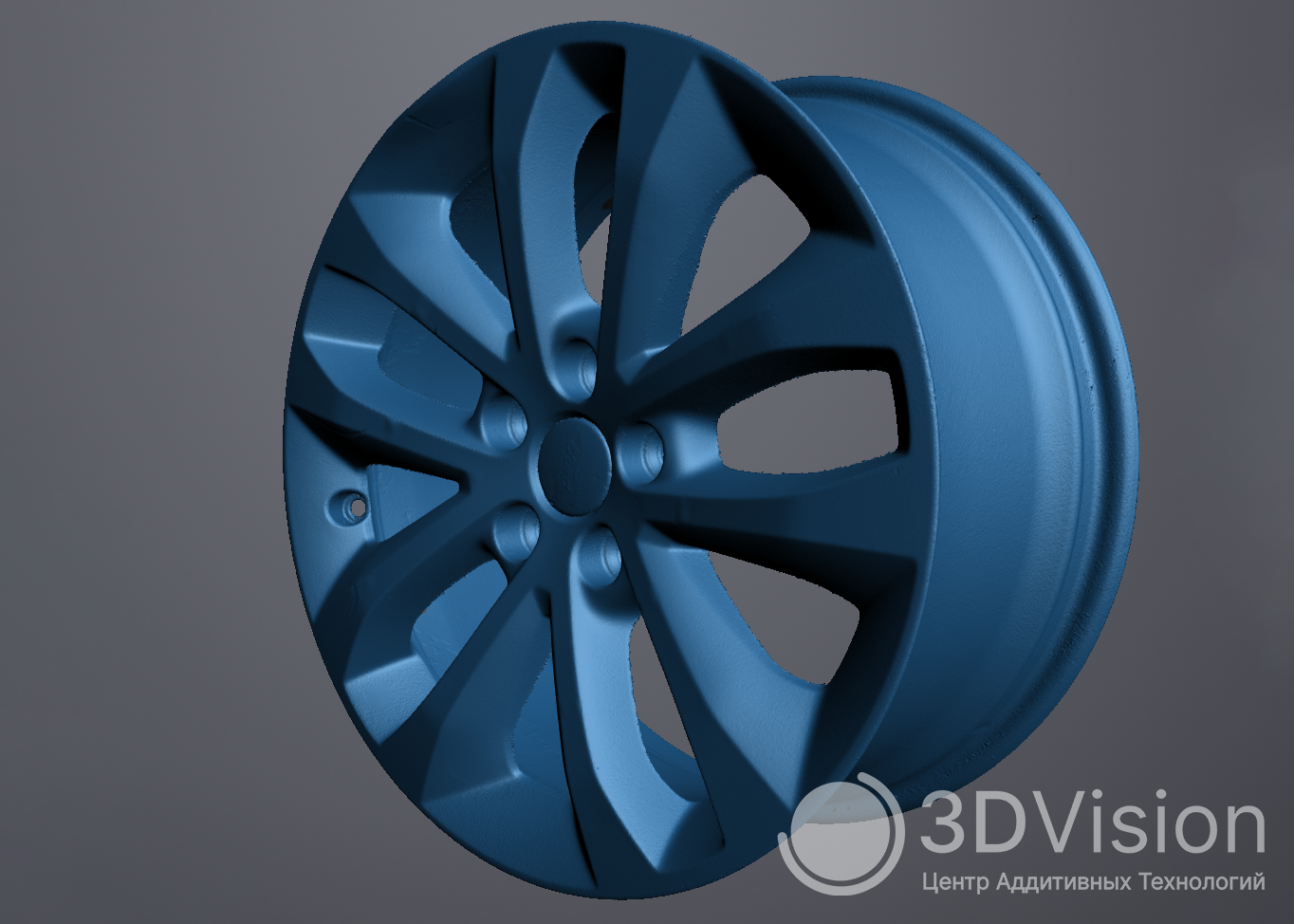

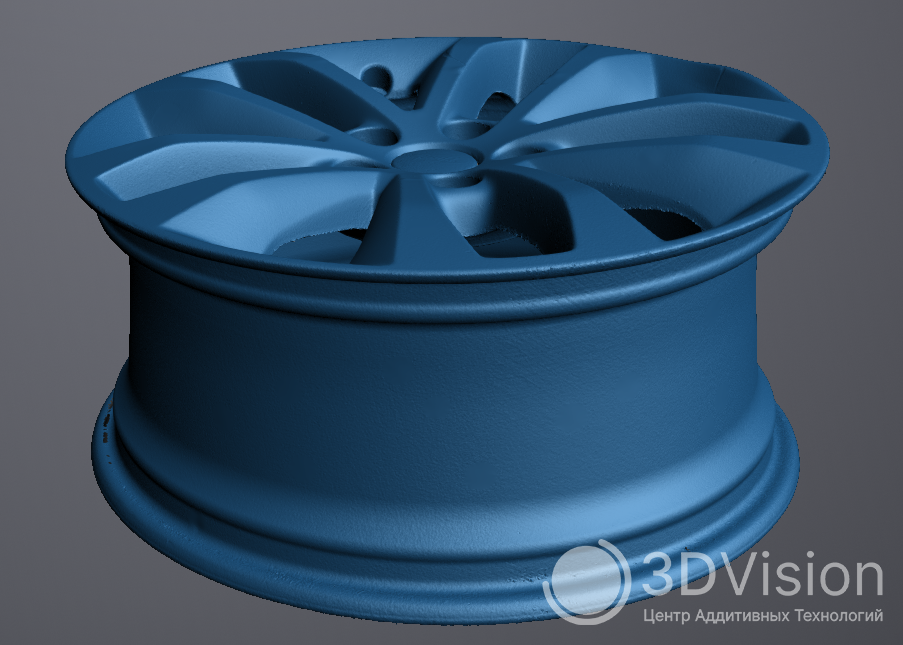

Например, при сканировании автомобильного диска удалось собрать все необходимые данные без остановок, даже с ограниченным числом маркеров. Если маркеров не хватает, сканер ориентируется на геометрию объекта, а при сложных или повторяющихся формах на помощь приходят установленные маркеры. Такой комбинированный подход значительно расширяет возможности сканирования, особенно когда нет необходимости в сверхвысокой точности на микронном уровне.

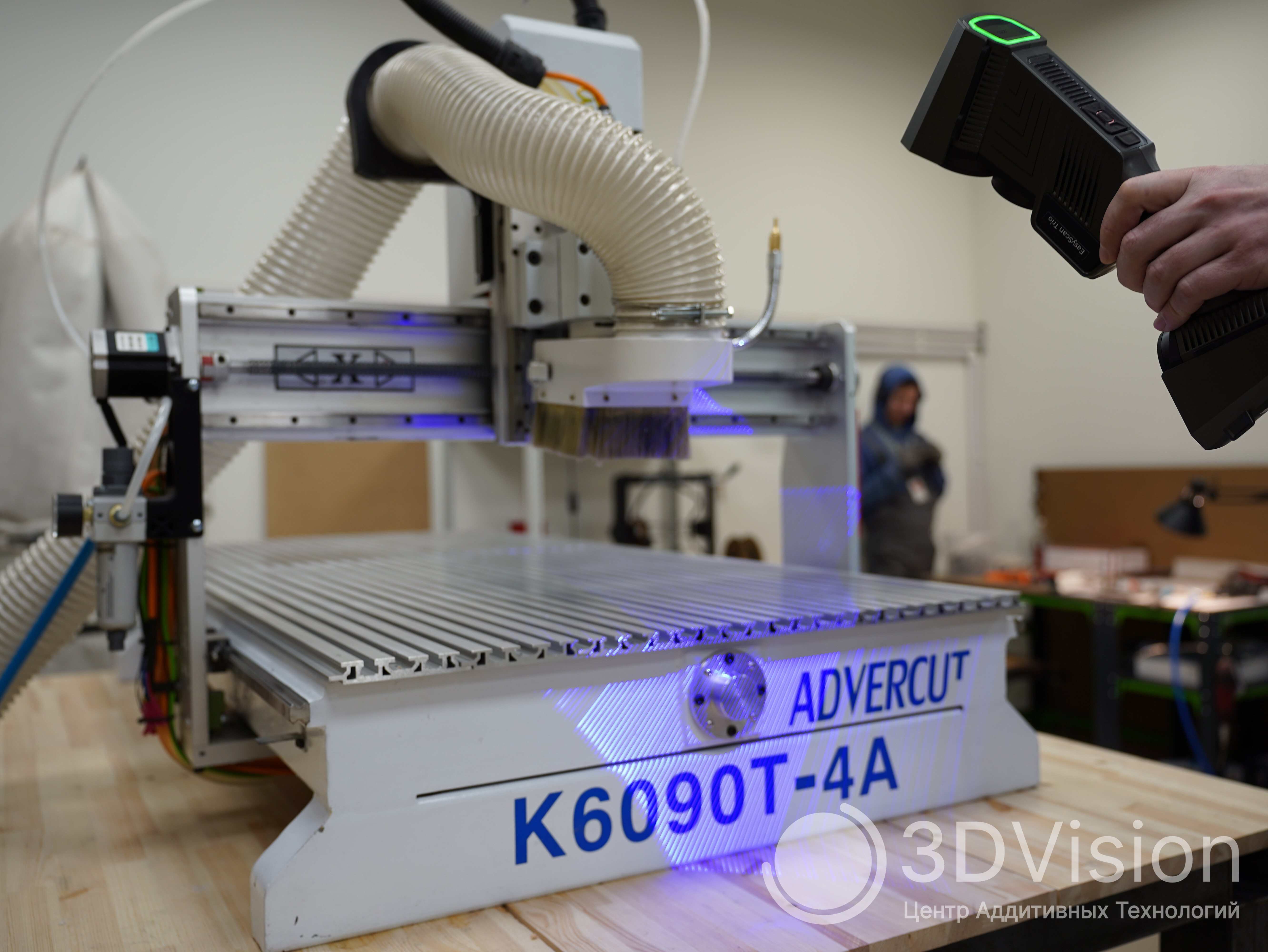

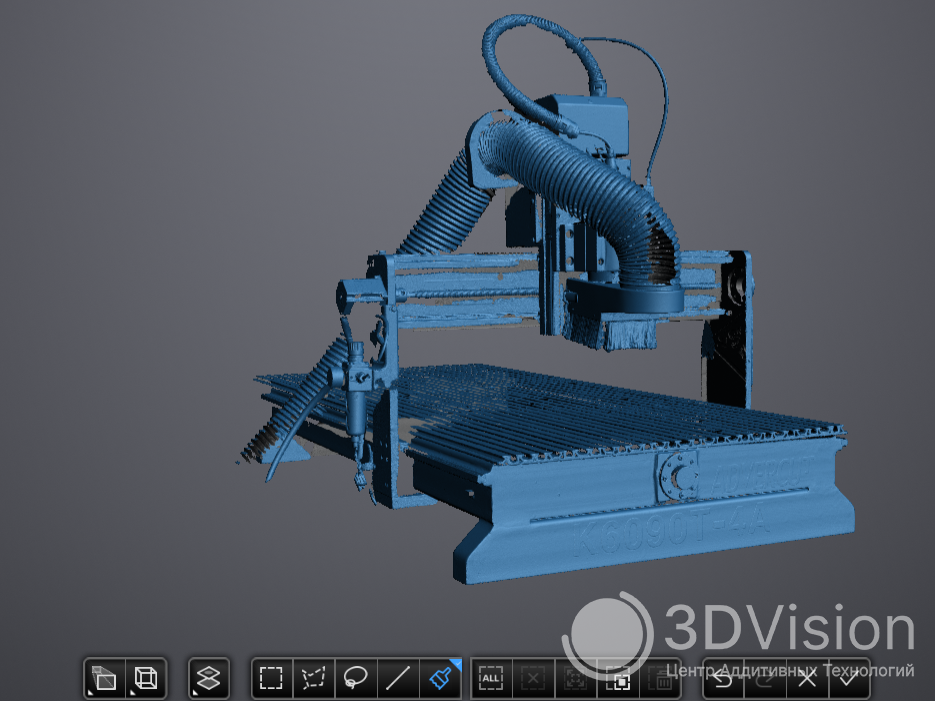

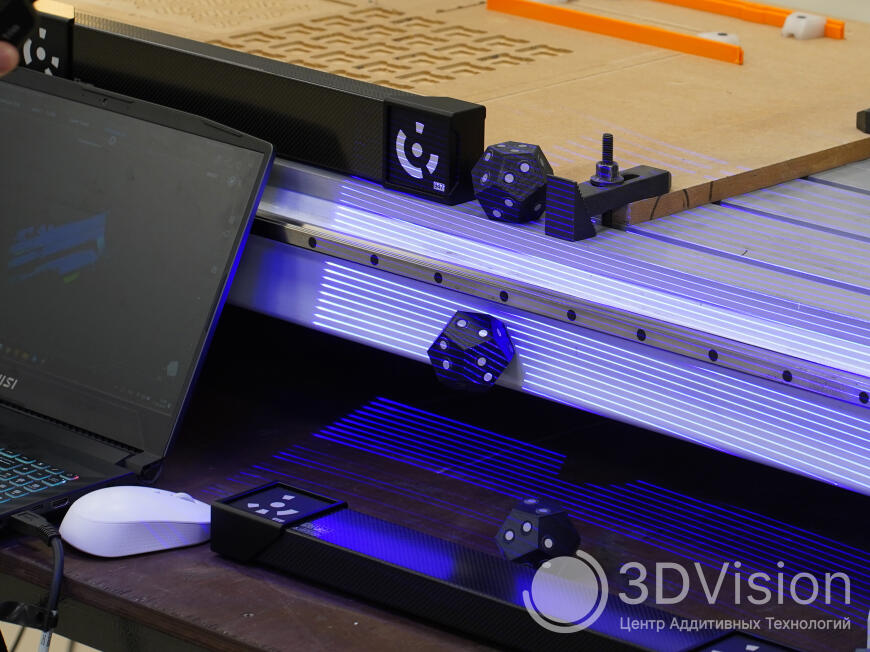

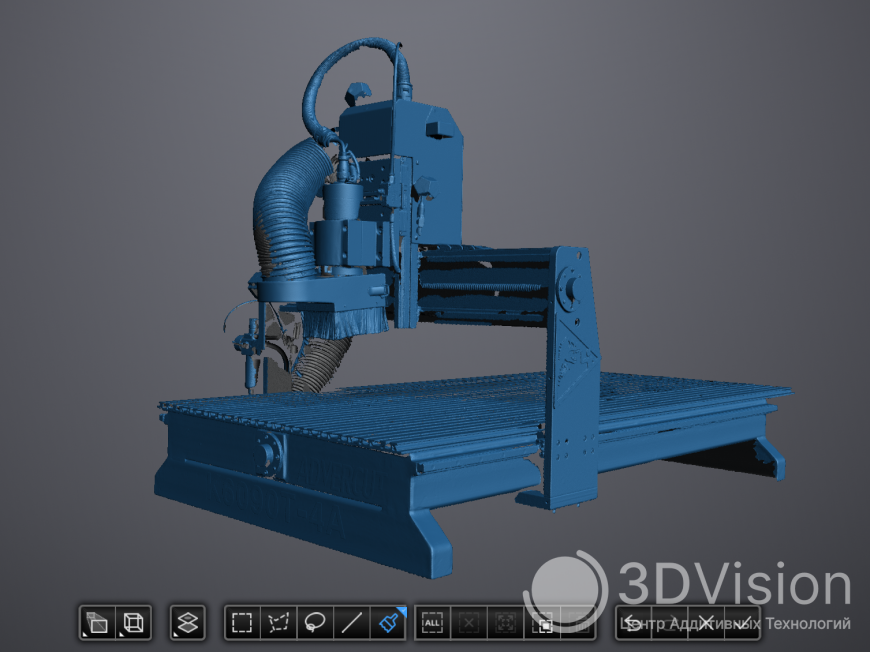

Сканирование станка ЧПУ Advercut K6090T4A

Для контроля геометрии определенного участка изделия потребовалось выполнить сканирование с максимальной точностью, поэтому была использована встроенная фотограмметрическая система. В сцену добавили масштабную линейку, после чего оптимизировали данные и создали точную сетку маркеров. Затем была отсканирована нужная часть оборудования, что позволило добиться высокой точности геометрических измерений и минимального накопления ошибок.

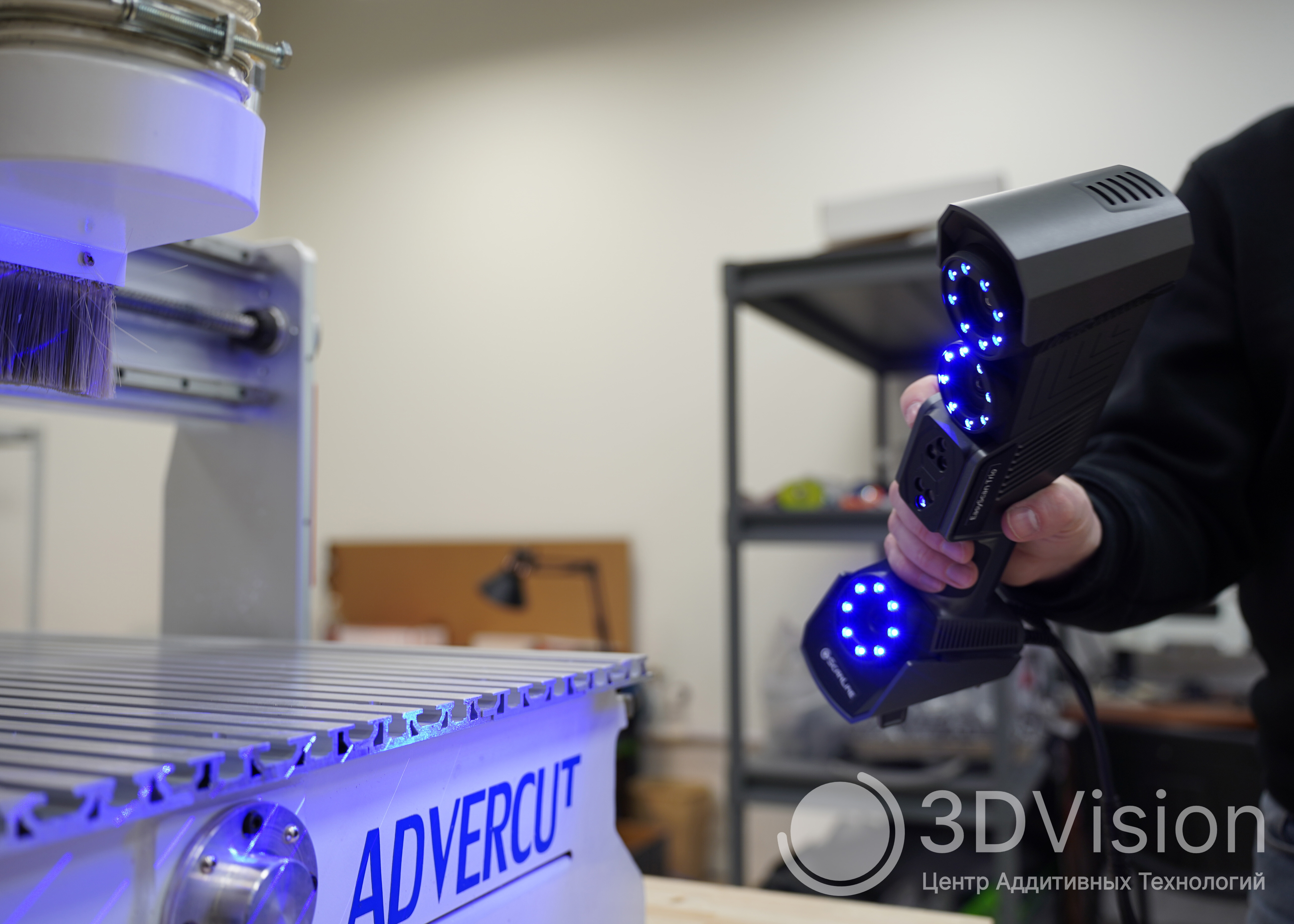

При сканировании станка важно было захватить геометрию, в том числе частей с высокой отражающей поверхностью. Синий лазерный подсвет EasyScan Trio и гибкие настройки яркости в ПО позволяют справиться с этой задачей, не прибегая к матирующим составам.

Если к точности получаемых данных предъявляются повышенные требования, рекомендуется предварительно подготовить изделие для сканирования — например, обработать особо блестящие поверхности, чтобы избежать искажений при сборе информации.

Подведем итоги

EasyScan Trio проявил себя как эффективное профессиональное решение для 3D-сканирования различных объектов. Устройство уверенно выполняет задачи во всех режимах работы — как при использовании 26 лазерных линий с фотограмметрией, так и при сканировании изделий, на которые нельзя нанести маркеры из-за высоких температур, хрупкости или других ограничений.

Гибридный режим значительно облегчает работу с объектами, где маркеров ограниченное количество: при сканировании с 98 лазерными линиями возможно досканировать нужные участки, опираясь только на особенности геометрии — без необходимости крепить дополнительные маркеры.

ScanLine EasyScan Trio отлично подходит для профессионального использования в сферах реверс-инжиниринга, контроля качества и других областей, где требуется высокая точность измерений.

Вы можете познакомиться с работой 3D-сканера в нашем демонстрационном зале. Если у вас возникнут вопросы или потребуется консультация, мы всегда готовы проконсультировать вас и подробно рассказать о возможностях EasyScan Trio.
