В этом примере рассмотрим моделирование кастомизированного корпуса высокочастотного громкоговорителя для салона автомобиля Mazda CX-8 с помощью 3D-сканера EinScan Pro 2X и Fusion 360 под последующую 3D-печать.

Изготовление кастомного твитера с помощью 3D-сканера EinScan Pro 2X

Твитеры, он же «пищалки» — это высокочастотные громкоговорители. Такие динамики зачастую добавляются в автомобильные аудиосистемы задним числом. Бывает и так, что твитеры уже предусмотрены, но меломаны заменяют штатные «пищалки» на более качественные варианты, либо перемещают динамики в более подходящие места. Как бы там ни было, установка твитера в автомобиль может обернуться довольно сложной задачей, если делать качественно и красиво.

Вариантов здесь несколько:

  1. Можно установить твитер в стандартные посадочные места, но не факт, что это даст оптимальную акустику.
  2. Можно установить динамики на торпедо, но тут уже сомнительны эстетика и безопасность.
  3. Можно встроить «пищалки» в передние стойки крыши — будет хорошо звучать и выглядеть, но обойдется немалыми трудозатратами. С другой стороны, задачу можно упростить с помощью технологий 3D-сканирования и 3D-печати, так что рассмотрим этот вариант.

Как спроектировать крепление для твитера с помощью 3D-сканера

Изготовление кастомного твитера с помощью 3D-сканера EinScan Pro 2X

Ручной 3D-сканер Shining3D EinScan Pro2X

В работе с 3D-сканерами есть множество нюансов. Один из них — зачастую проблематичный захват темных поверхностей, но в случае с EinScan Pro 2X эта проблема решается регулировкой яркости. В нашем примере оцифровка стойки заняла примерно пять минут.

Изготовление кастомного твитера с помощью 3D-сканера EinScan Pro 2X

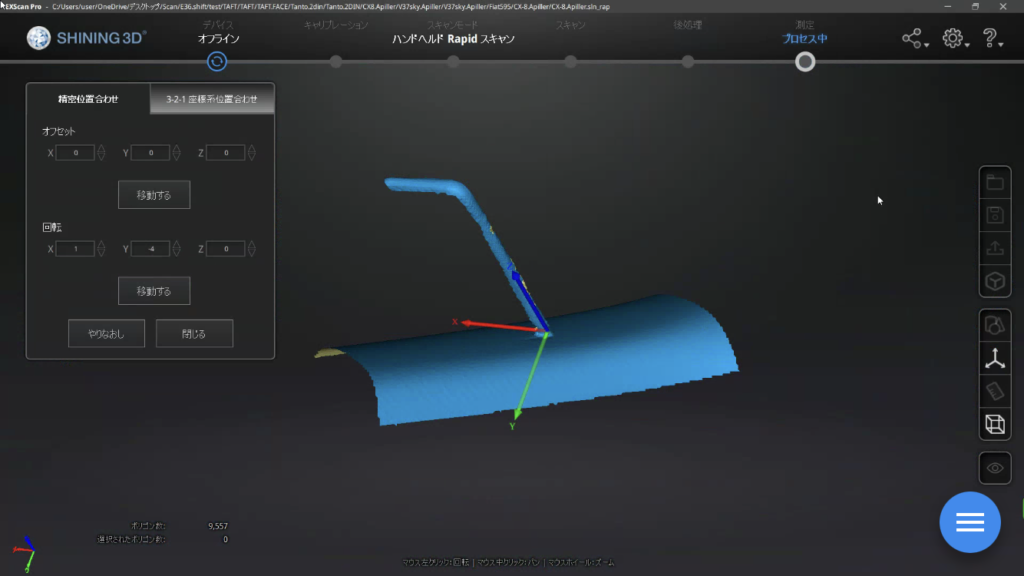

Так как речь идет об установке маленького динамика, достаточно отсканировать небольшой участок стойки и получить данные необходимой точности для последующей работы во Fusion 360.

Изготовление кастомного твитера с помощью 3D-сканера EinScan Pro 2X

Определившись с ориентацией динамика на стойке импортируем данные во Fusion360.

Изготовление кастомного твитера с помощью 3D-сканера EinScan Pro 2X

Скан стойки вставляется во Fusion360 командой Insert Mesh.

Изготовление кастомного твитера с помощью 3D-сканера EinScan Pro 2X

Затем добавляем цифровую модель корпуса твитера с помощью команды Insert into Current Design.

Изготовление кастомного твитера с помощью 3D-сканера EinScan Pro 2X

Дальше необходимо уточнить расположение корпуса в стойке и сделать необходимые поправки.

Изготовление кастомного твитера с помощью 3D-сканера EinScan Pro 2X

На следующем этапе конвертируем меш стойки в топологическую модель командой Mesh to BRep. Преобразование занимает некоторое время, зависящее от вычислительной мощности компьютера, так что необходимо запастись терпением.

Изготовление кастомного твитера с помощью 3D-сканера EinScan Pro 2X

Теперь модель корпуса можно обрезать так, чтобы он идеально стыковался с изогнутой поверхностью стойки. Для этого используем функцию Split Body.

Изготовление кастомного твитера с помощью 3D-сканера EinScan Pro 2X

Сначала необходимо поставить галочку в Extend Split Tool, затем выбрать корпус как делимое тело (Body to Split) и использовать поверхность стойки в качестве сечения (Split Tool). Подтверждаем операцию, и компьютер начинает вычисления.

Изготовление кастомного твитера с помощью 3D-сканера EinScan Pro 2X

Получаем стойку и корпус динамика с обрезанной «попкой».

Изготовление кастомного твитера с помощью 3D-сканера EinScan Pro 2X

Теперь необходимо добавить фланец для крепления корпуса к стойке.

Изготовление кастомного твитера с помощью 3D-сканера EinScan Pro 2X

Места для отверстий нужно выбирать очень аккуратно, чтобы потом не возникли проблемы с монтажом. Выбираем правильную поверхность и рисуем отверстия.

Изготовление кастомного твитера с помощью 3D-сканера EinScan Pro 2X

Рисуем на поверхности тела отверстия необходимого диаметра в зависимости от используемых крепежных элементов. Твердотельные объемные модели можно получить вытягиванием эскиза. Отверстие необходимо оформить как отдельное тело, это пригодится чуть позже.

Изготовление кастомного твитера с помощью 3D-сканера EinScan Pro 2X

При распределении отверстий необходимо учитывать не только расположение, но и наклон, чтобы при монтаже до них можно было дотянуться отверткой или шуруповертом внутри корпуса.

Изготовление кастомного твитера с помощью 3D-сканера EinScan Pro 2X

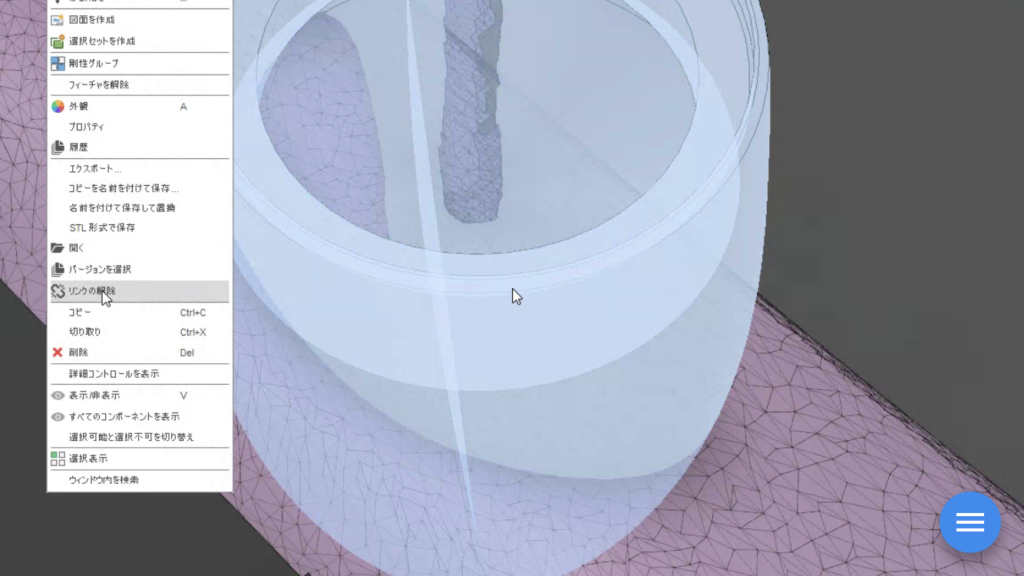

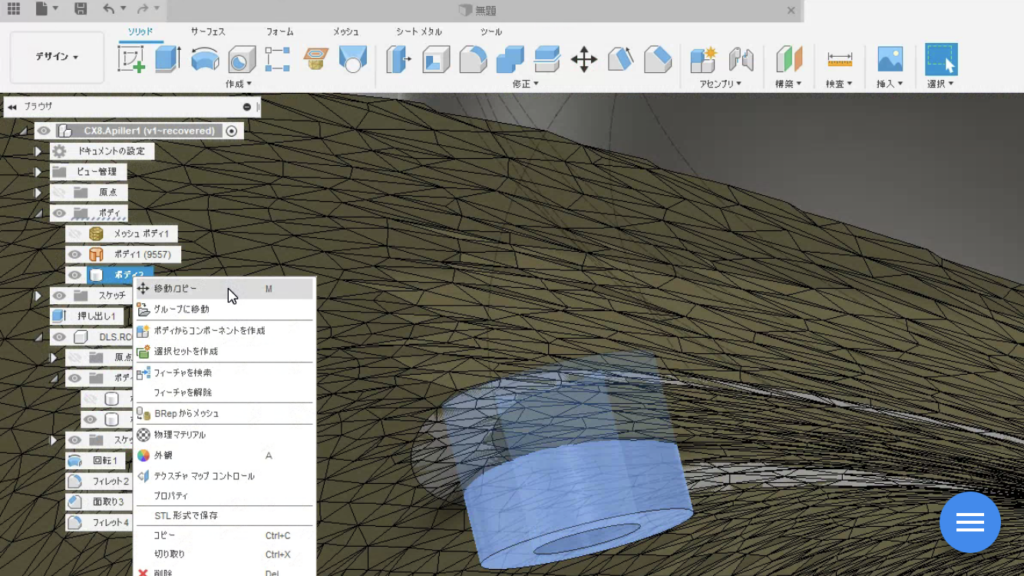

Теперь полученную модель крепежного отверстия можно скопировать и размножить (Move Copy) по периметру соединения.

Изготовление кастомного твитера с помощью 3D-сканера EinScan Pro 2X

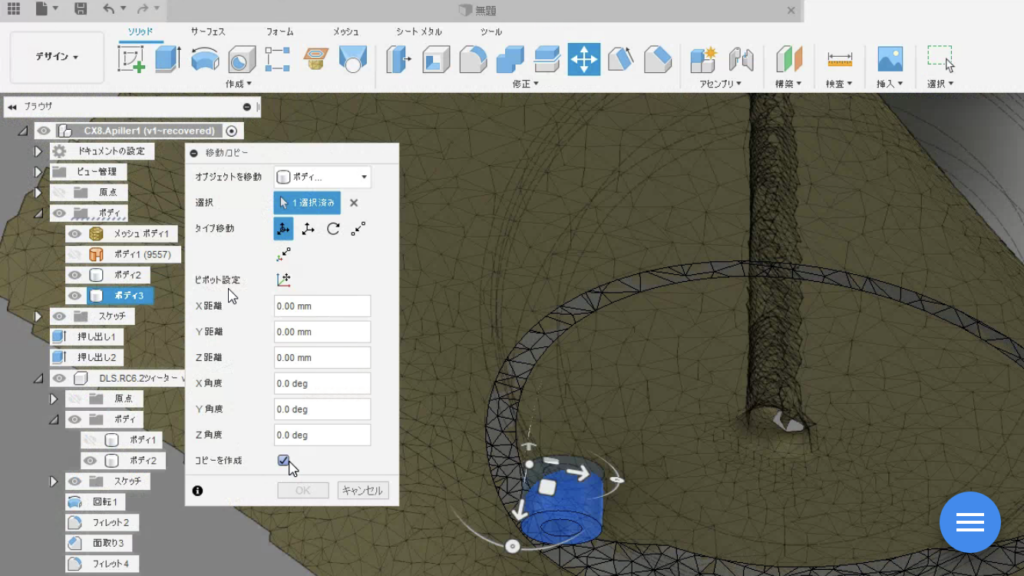

Если понадобится изменить углы наклона отверстий, включите функцию Pivot Settings, затем поменяйте ориентацию цилиндра, а потом подтвердите новую позицию в Pivot Settings.

По завершении проектирования во Fusion 360 корпус с креплениями можно отправлять на 3D-печать, а затем доводить до готового вида и монтировать.
