Когда строительная 3D-печать получает свой «звёздный час»: стела «Раскрытая книга»

Специалисты в сфере 3D-печати мыслят категориями слоёв, нависаний, ретрактов и жёсткости рамы. Строительная 3D-печать — это не настольный FDM: другой материал, другой темп, другая цена ошибки. Но логика аддитивности узнаваема. Представьте 3D-модель с «звёздочкой сложности» 5/5. В пластике ее бы обложили поддержками и всё равно нервничали на мостах. Только в бетоне поддержки не снять кусачками, а «мост» держится исключительно на окне схватывания смеси. И печатаем мы не в термокамере, а на открытой осенней площадке, при ветре и суточном перепаде температур.

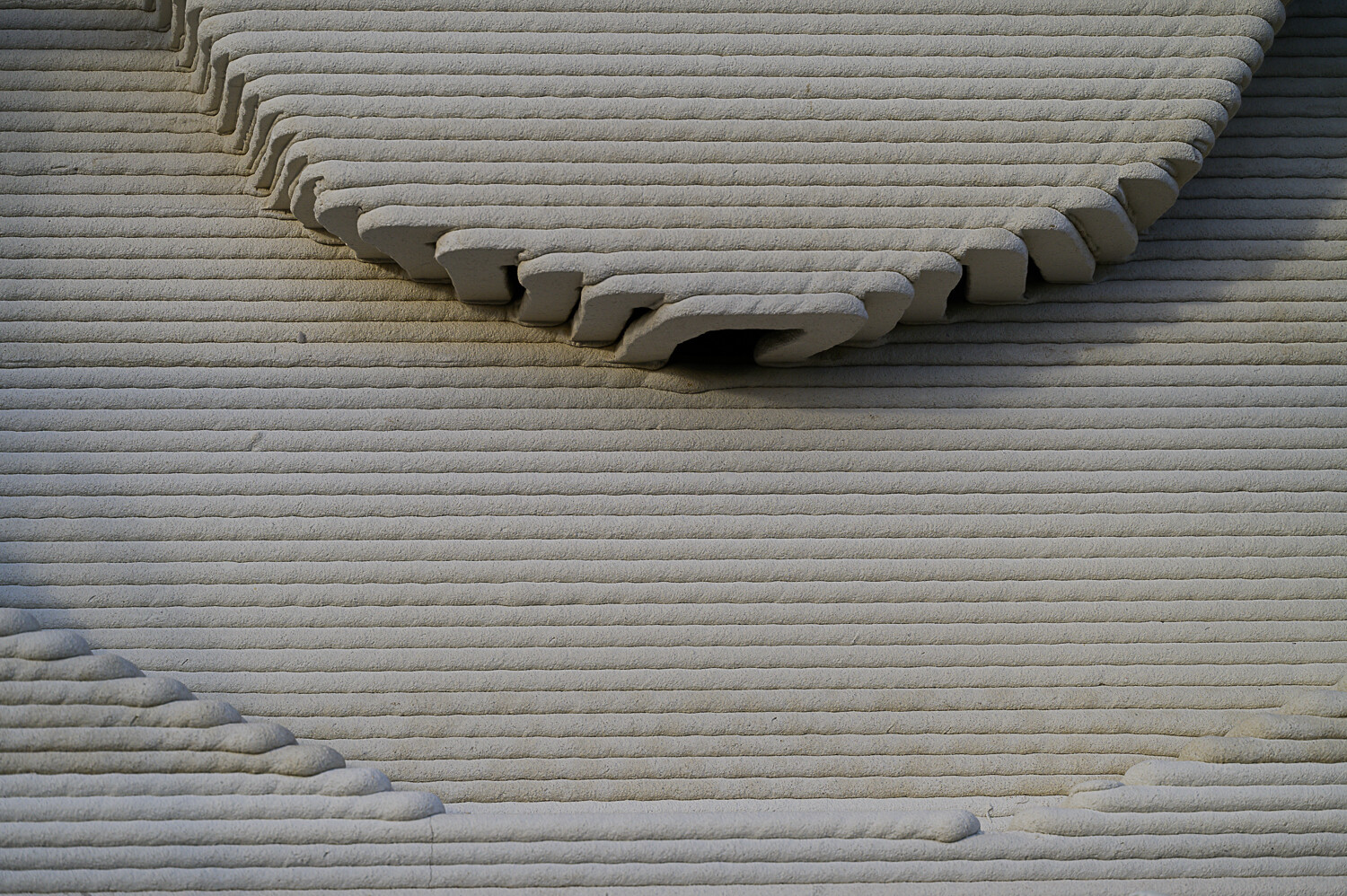

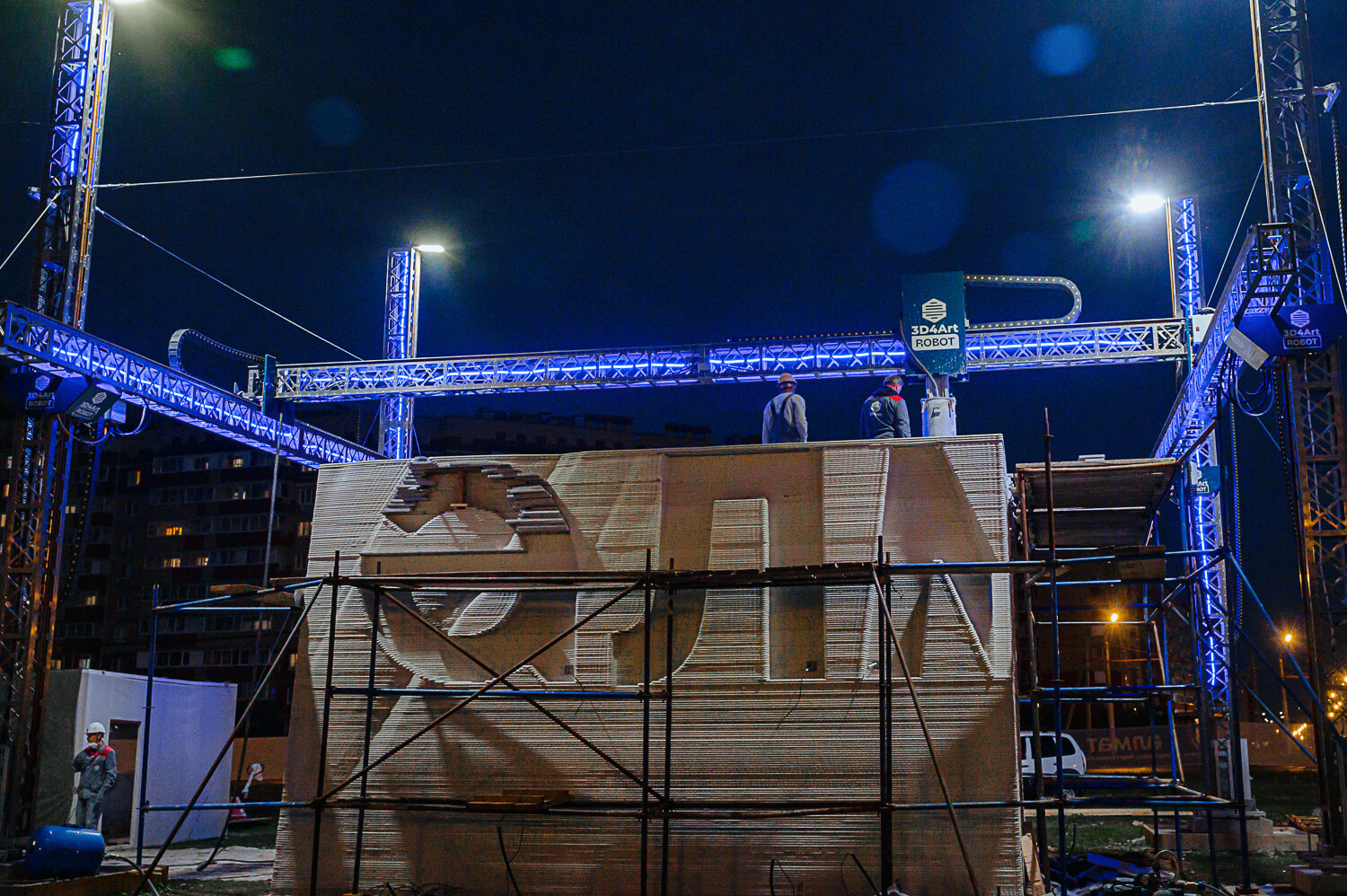

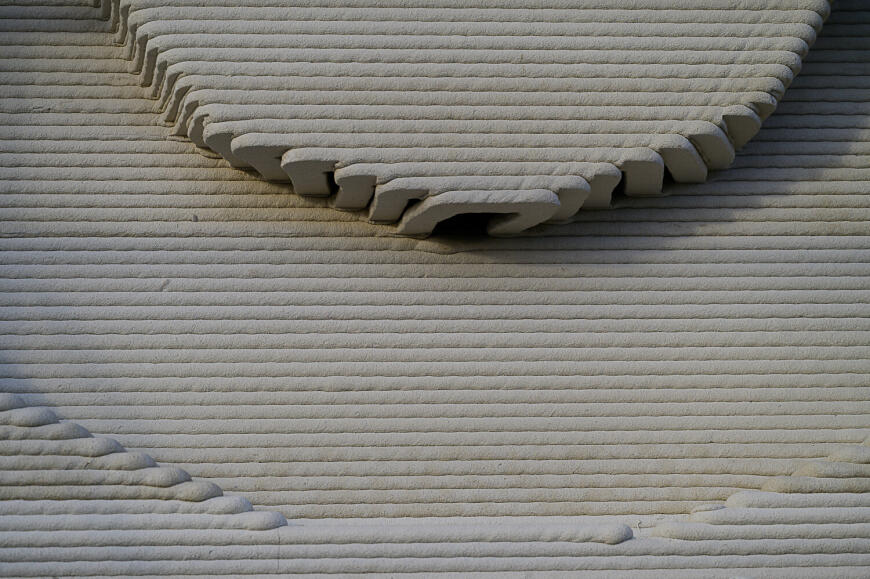

Именно такую задачу мы решали в Альметьевске. Городская стела на въезде в город — 6 метров высотой. Две стены по 7,2 метра под углом 90° (силуэт раскрытой книги). И контррельефные буквы высотой более 2 метров: скошенные откосы, поднутрения, нависания. Это была первая полная полевая проверка нашего контура Robot-3D4Art (принтер + ПО + смесь). И сразу: геометрия, на которой мгновенно видно, где слой «поплыл». Спрятать брак шпаклёвкой на таких плоскостях невозможно — слой остаётся в архитектуре.

Инженерный парадокс: почему именно 3D-печать?

Физика позволяет отлить такую форму. Экономика — почти никогда. Чем выразительнее бетонная форма, тем меньше в её цене самого бетона. Плоскую стену закроет щитовая опалубка. Лёгкий рельеф можно сделать эластичной матрицей. Но когда грани ломаются под разными углами, а буквы врезаются в стену на десятки сантиметров — вы заказываете разовую пресс-форму. Вкладыш сложной геометрии под ЧПУ-фрезеровку уходит в десятки тысяч долларов. Плюс риск сколоть кромку при распалубке. Здесь наступает «звёздный час» строительной 3D-печати. Геометрия пишется траекторией. Нет матрицы. Главный драйвер высокой стоимости и длительного срока работ уникального объекта сложной формы уходит. Наша сравнительная оценка для этого модуля: втрое дешевле и в 5–8 раз быстрее по календарю против монолита на ЧПУ-оснастке. Будем честны: на прямых стенах и на сотне одинаковых панелей классическое строительство часто выигрывает. 3D-печать не отменяет обычный бетон. Она успешно решает задачу, где сложная форма делает смету запредельной.

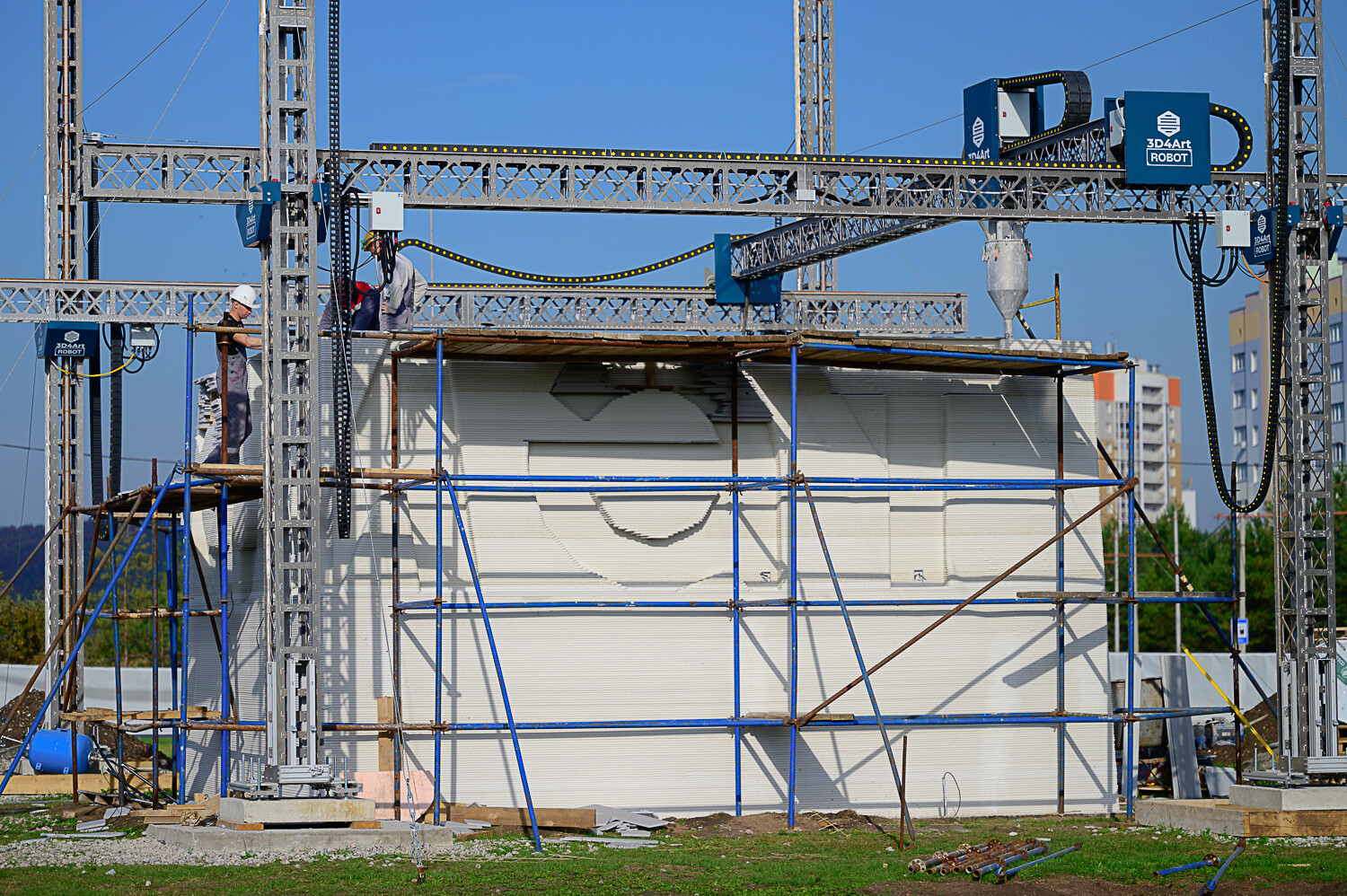

Как печатали: Стела напечатана целиком на строительной площадке. Темп печати задавала скорость схватывания смеси, а не желание печати на максимальных скоростях. Паузы, замедления на углах, осторожный ход на нависаниях — это физика и материаловедение.Мы гордимся результатом. Ровный, спокойный слой на такой геометрии и на ветру — то, что в лентах строительной 3D-печати показать удается не всем. Но за этой картинкой стоят три важных решения:

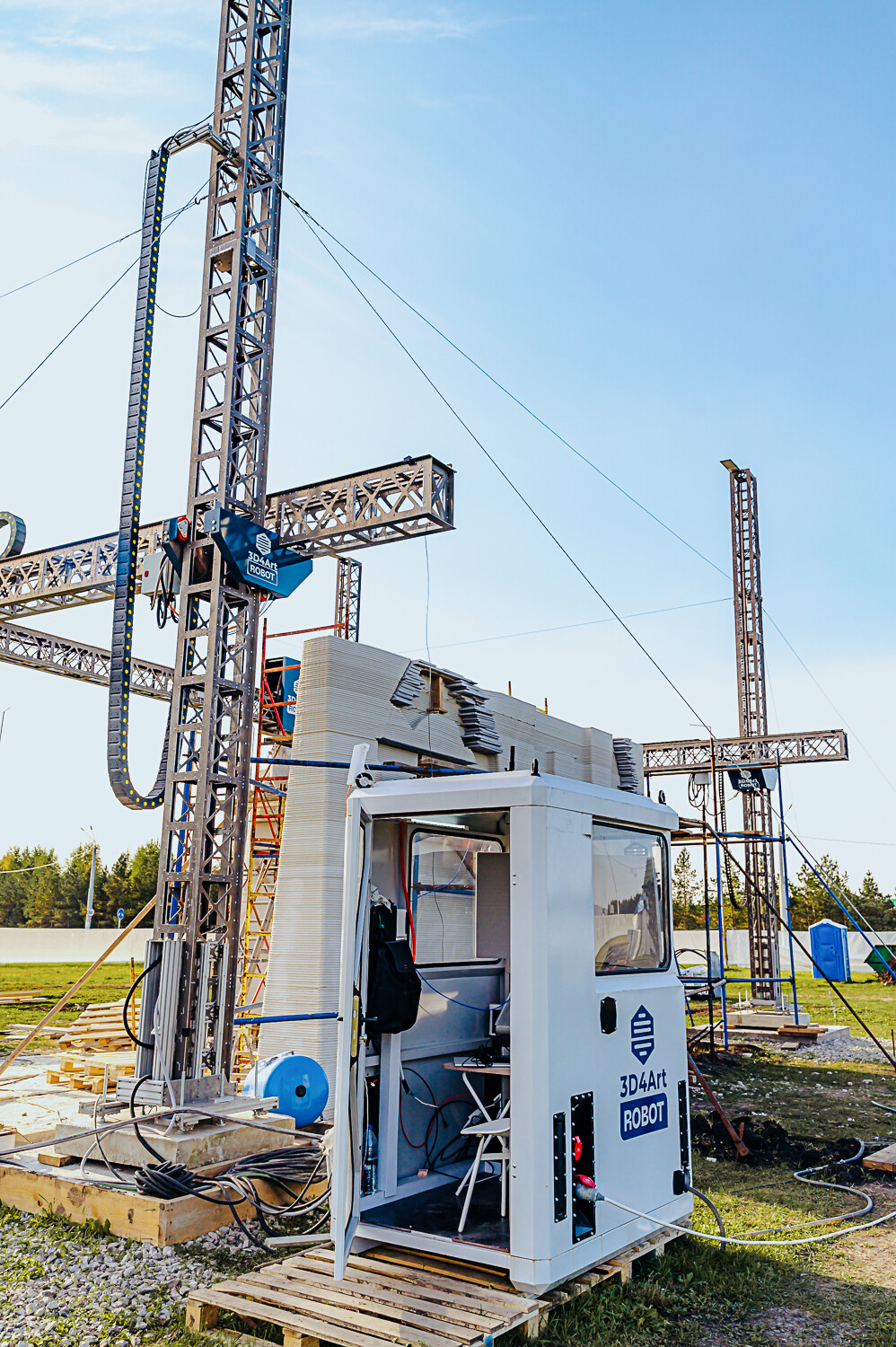

1.    Железо (Балка). Принтер с надежной геометрии балки, прогиб которой не требует поправок в слайсере.

2.    Собственное ПО для слайсинга, управления принтером, учета ошибок. Подход универсальных слайсеров с излишней для бетона детализацией, который нарезает путь экструдера на короткие отрезки, на бетоне даёт рывки и торможения на условных углах и, как итог, наплывы на изломах. Наш слайсер планирует ход так, чтобы короткие отрезки сглаживались, а контроллер обеспечивает, чтобы подача смеси жила в одной связке со скоростью движения каретки: на углу движение медленнее и подача меньше, на прямой —быстрее и движение, и подача смеси.

3.    Смесь. Рецептура своя (с научной опорой на НИУ МГСУ).

Границы рабо

Общий срок нахождения принтера на площадке – 26 дней, включая выходные дни, простой в непогоду и иные организационные перерывы в работе. По нашей оценке, скорость прохождения одного периметра стен на прямых слоях - 4,20-4,30 минут, в зоне букв и нависаний примерно в 2 раза больше. К 1 октября печать стен стелы, армирование и наполнение пенобетоном — это наш пакет работ - выполнена. Дальше остаются общестрой, инженерия, подсветка, благоустройство. Мы сознательно вынесли новый принтер на публичный объект, который не прощает кривой слой. Доработки, которые вскрылись в поле, уже идут в следующий цикл. Площадка оказалась ценнее стенда для тестирования нашего оборудования и софта.
