Метрологический 3D-сканер: как выбрать и не промахнуться

Короткая версия: смотрим на размер объекта, потом на точность, потом на условия эксплуатации. В таком порядке — и никак иначе.

---

Почему это вообще важно сейчас

Производство усложняется быстрее, чем контроль качества успевает за ним. Геометрия становится сложнее, материалы капризнее, а классический контактный измерительный инструмент  (штангенциркуль, щуп, КИМ) начинает буксовать там, где раньше справлялся легко.

Оптическое 3D-сканирование решает это радикально: точность на микронном уровне, бесконтактный съём данных со всей поверхности сразу. Хрупкую или гибкую деталь можно отсканировать, не рискуя её продавить или деформировать. И самое приятное, простои на этапе контроля сокращаются заметно, причём на всех этапах производственной цепочки.

Вопрос в другом: технологий сейчас много, и как из них выбрать нужную?

---

Шаг 1. Определите размер объекта

Размер детали это первый фильтр, и с него стоит начинать всегда.

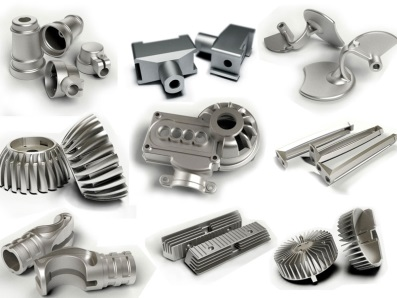

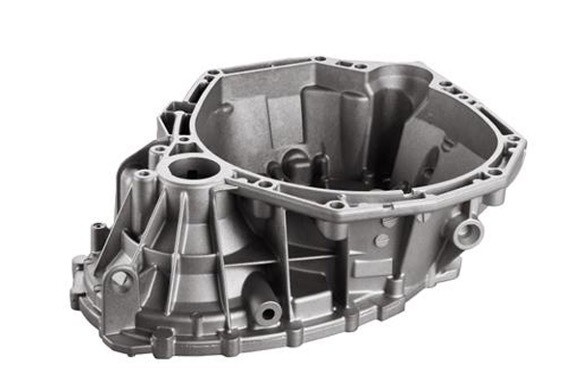

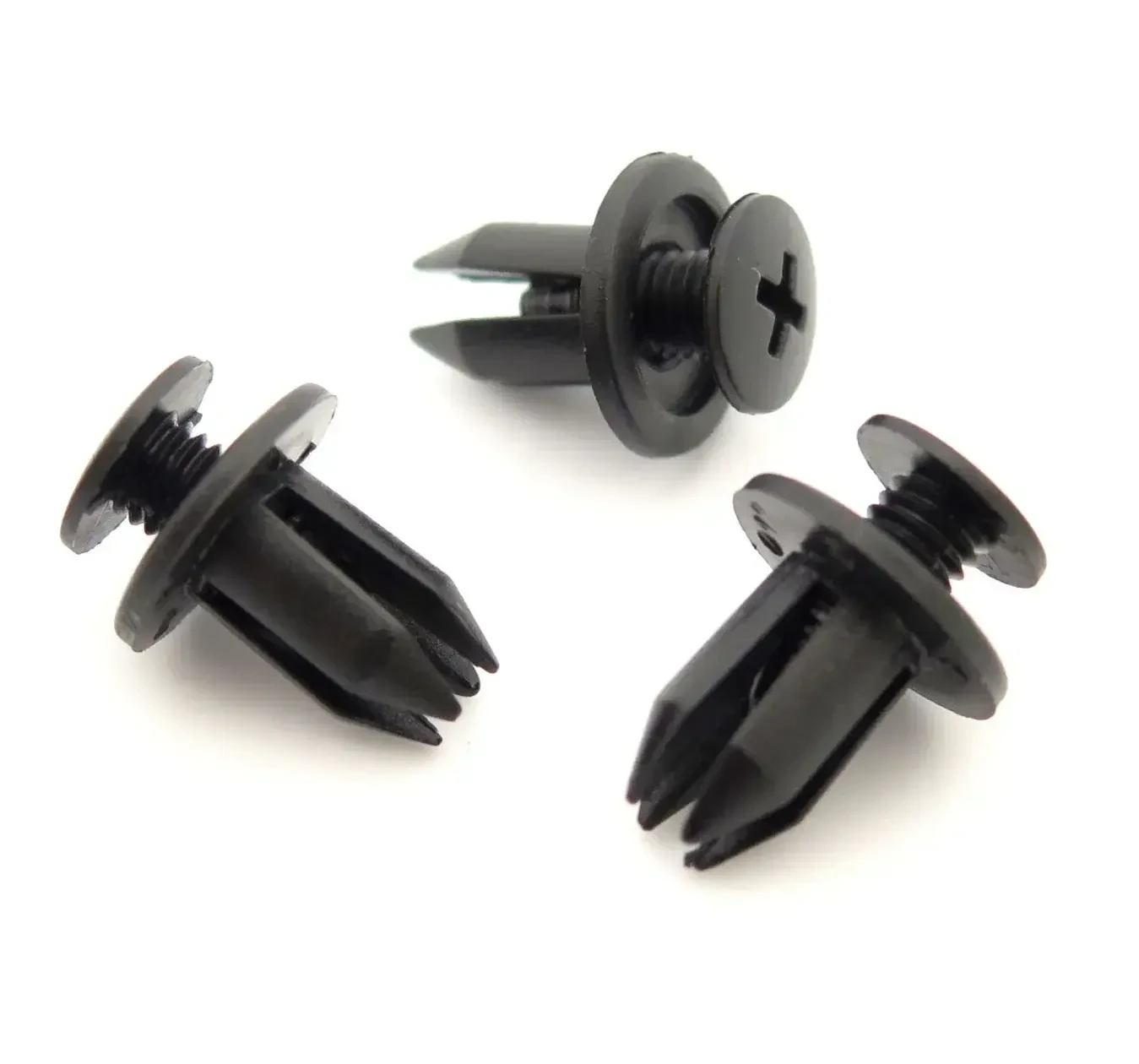

Небольшие детали ( >500 мм). Тут важна способность ловить сложные внутренние полости и тонкую геометрию:  миллиметр туда, миллиметр сюда решает всё.

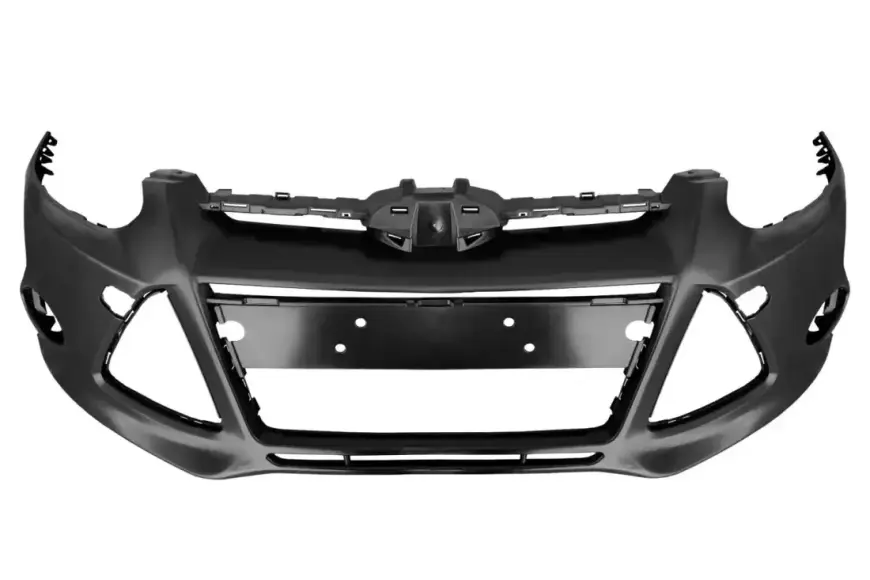

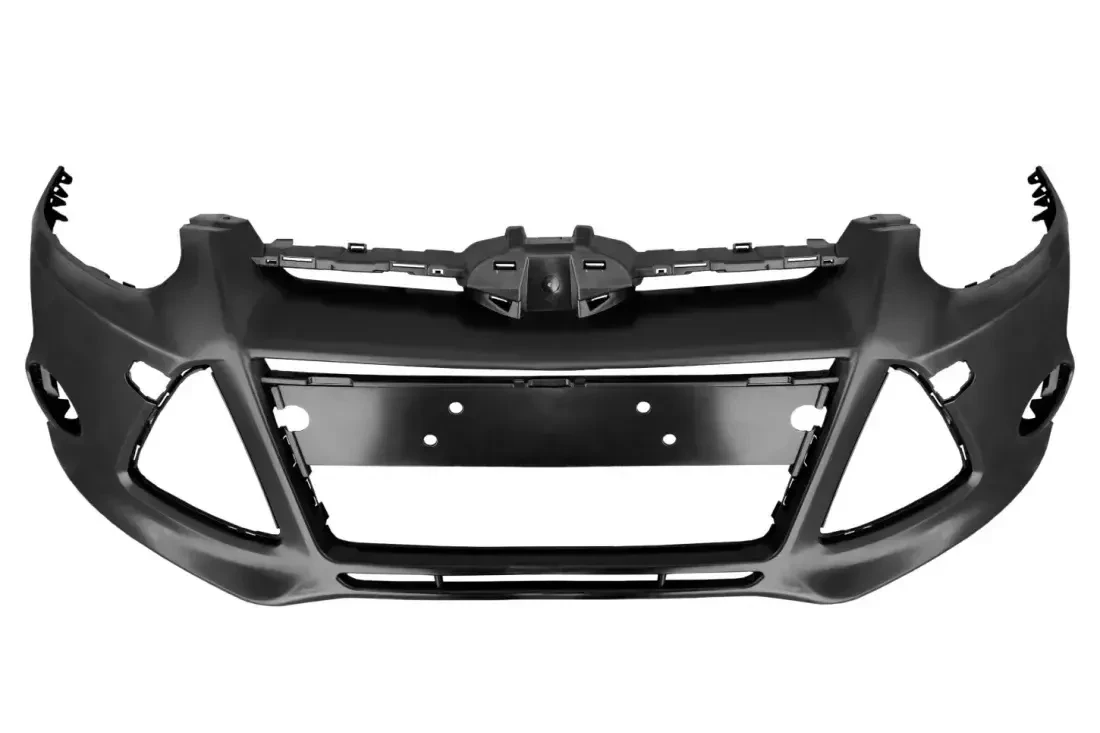

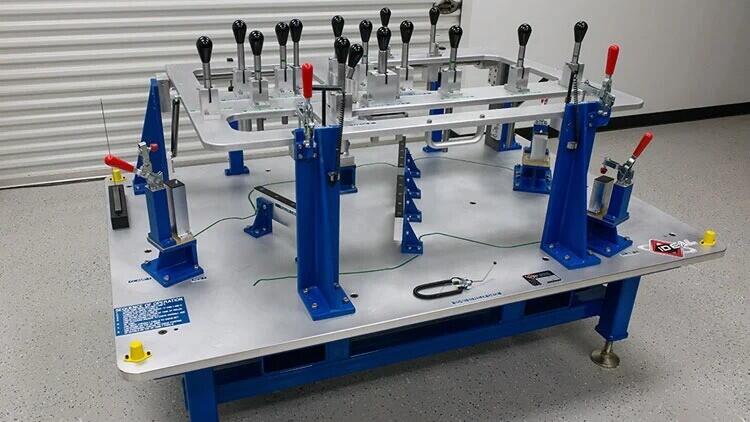

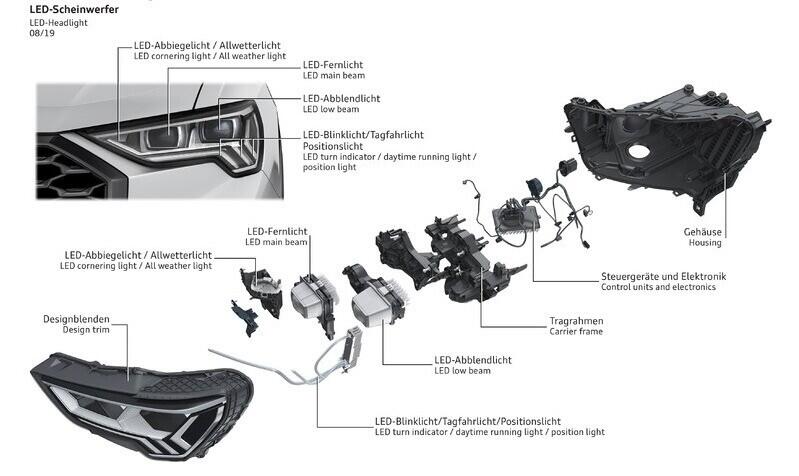

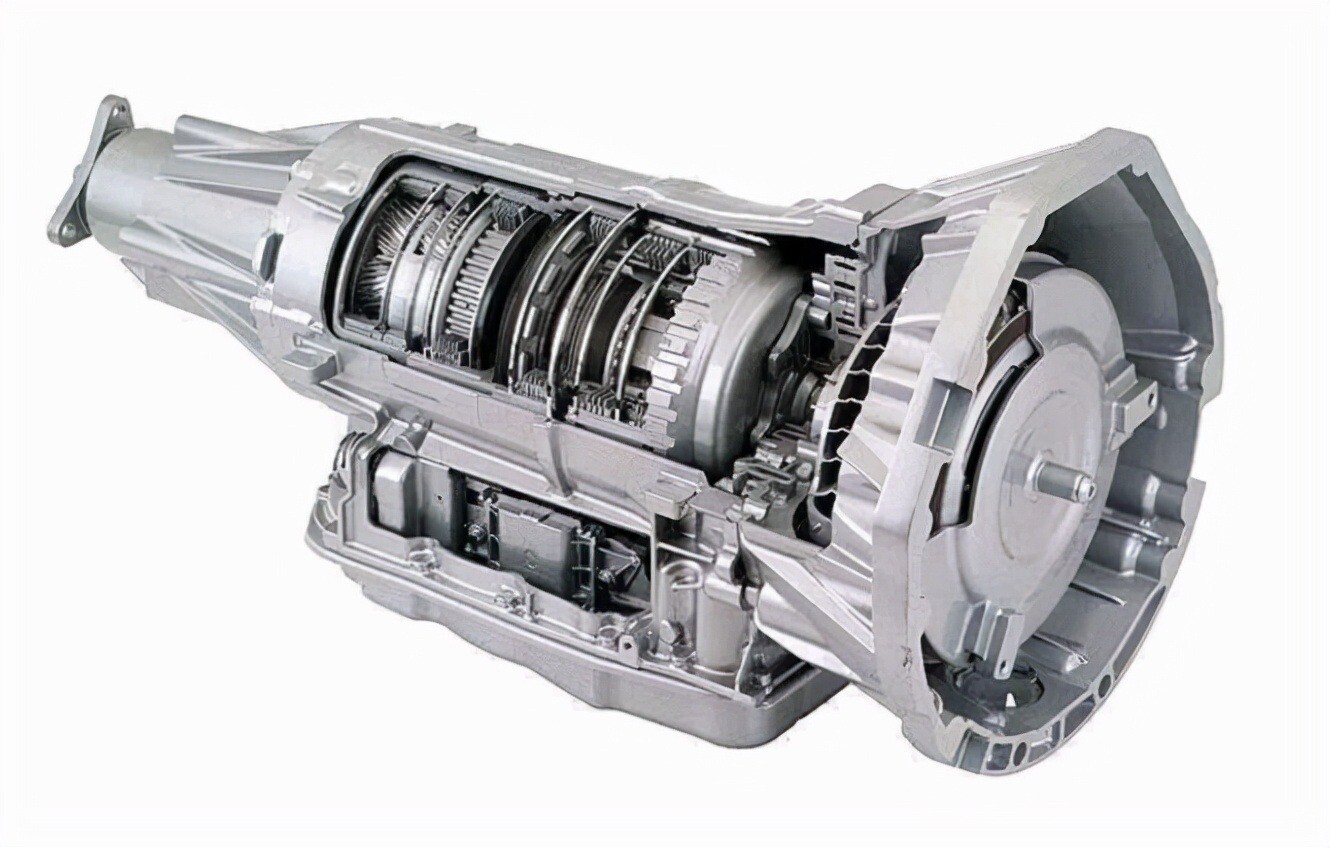

Детали среднего и крупного размера (500–2500 мм). Сборки со сложными поверхностями, разными текстурами и крупными изогнутыми участками и здесь без портативного решения не обойтись.

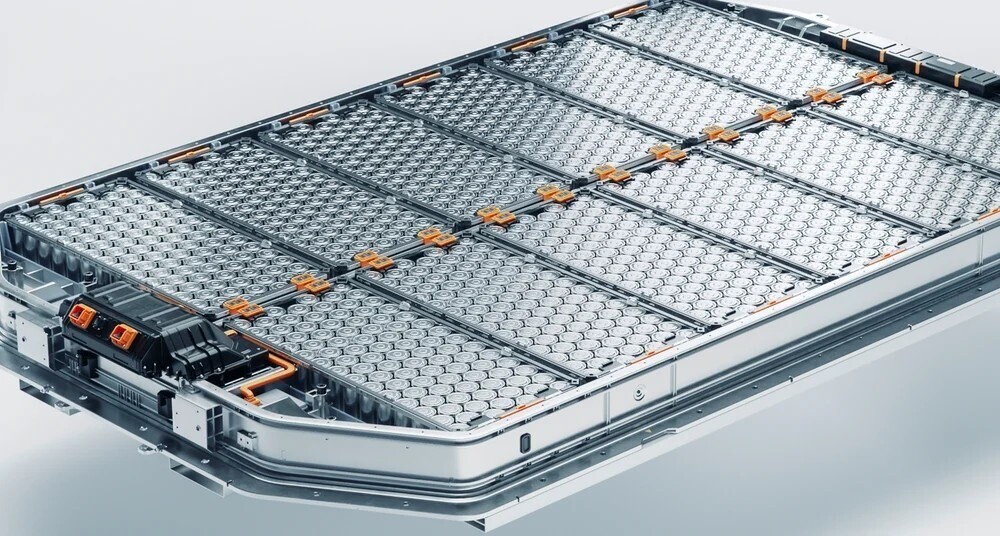

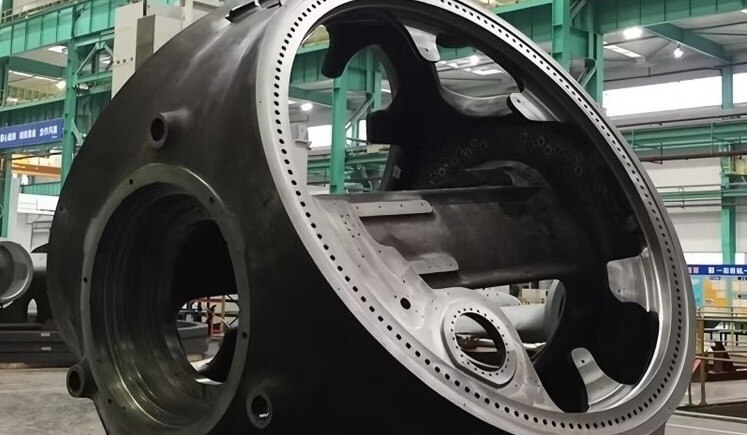

Крупногабаритные конструкции (> 2500 мм). Массивным компонентам нужен сканер с большим объёмом отслеживания, иначе данные с разных участков не сойдутся в единую картину.

---

Шаг 2. Определите требования к точности

У разных задач разные допуски. Каждый метрологический 3D-сканер тестируется по строгим международным стандартам VDI/VDE 2634 и ISO 10360. Опираясь на них, можно выделить три уровня требований к точности.

0,005–0,02 мм. Для деталей, влияющих на функциональную безопасность, строгого контроля геометрических допусков и посадок (GD&T), прецизионного обратного проектирования. Здесь пригодятся камеры высокого разрешения, они цепляют острые кромки и мельчайшие элементы, которые в других диапазонах просто теряются.

0,02–0,05 мм. Стандартный допуск для проверки сборок и структурного анализа. Именно тут ручные 3D-сканеры чувствуют себя как рыба в воде: точность высокая, а мобильность позволяет работать с деталями среднего размера без лишней возни.

0,05–0,1 мм. Подходит для общего анализа деформаций, построения карт отклонений поверхности, исследования крупных деталей с косметическими требованиями. Для масштабных конструкций тут выручают системы отслеживания.

---

Шаг 3. Учтите остальные факторы

Размер и точность определены. Но есть ещё несколько условий, которые молча решают, подойдёт сканер или нет, это как мелкий шрифт в договоре, который все пропускают, а потом удивляются.

Беспроводное подключение и автономная работа. На сложном производственном участке или на возвышенной платформе кабель это не просто неудобство. Это прямая опасность споткнуться. Сканеры с автономной обработкой данных и беспроводной связью снимают эту проблему полностью.

Сканирование без маркеров. Бывают ситуации, когда клеить маркеры на объект нельзя, нецелесообразно или банально долго. Тут выручают системы динамического отслеживания. Через оптические трекеры они определяют положение сканера в пространстве без единого маркера. Время на подготовку сокращается радикально.

Материалы. Тёмная или сильно бликующая поверхность, а спрей для сканирования использовать нельзя категорически? Берите ручной сканер. Продвинутый синий лазер и инфракрасный свет справляются с такими поверхностями без всякой подготовки.

Но если деталь при этом ещё и очень маленькая тут правила меняются. Приоритет смещается на захват микродеталей, и тут работает только один вариант: сканер с синим структурированным светом, например серия OptimScan. Даже если поверхность придётся всё же подготовить спреем.

Доступность и геометрия. Глубокие отверстия, узкие зазоры, скрытые участки и туда лазер физически не достанет, как ни крути сканер вокруг объекта. Решение - дополнить систему отслеживания портативным щупом: он физически касается труднодоступной зоны и снимает данные оттуда, ничего не упуская.

Эффективность. Счёт идёт на минуты, объекты крупные и тратить время на подготовку тут непозволительная роскошь. Ручные сканеры или сканеры с функцией отслеживания вне конкуренции: динамическое отслеживание даёт быстрое сканирование без маркеров, и к сбору данных можно приступать почти сразу.

---

Реальные сценарии: как это работает на практике

Теория теорией, а на практике выбор всегда сводится к трём вопросам: что за деталь, какая точность нужна, в каких условиях снимать данные. Три показательных примера - по одному на каждый типичный кейс.

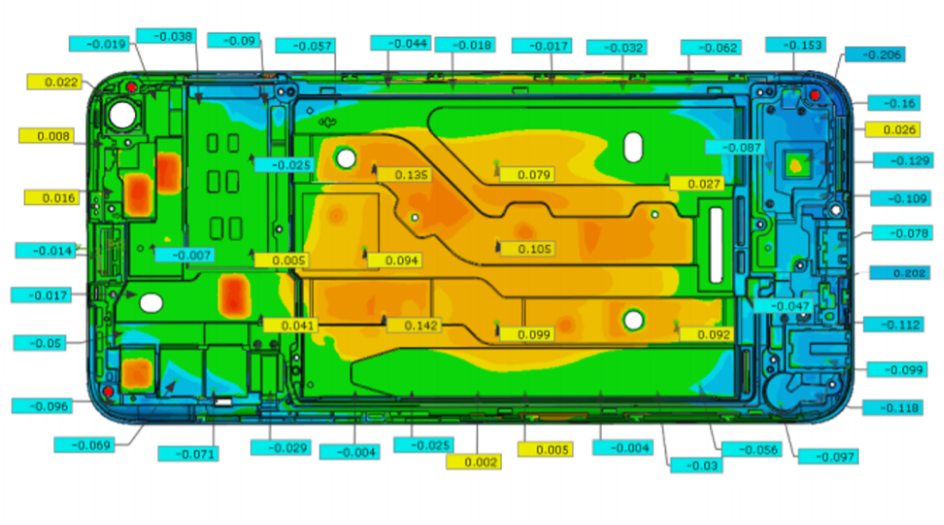

Пример 1. Бытовая электроника, контроль качества корпуса мобильного телефона

Требования: высокая точность, острые углы и узкие зазоры, мельчайшие элементы и кромки.

Решение: серия OptimScan. Причина простая: точность 0,005 мм за счёт технологии синей структурированной подсветки. Плюс функция слияния монокулярных и стереоскопических данных (MSF): она эффективнее ловит острые углы и узкие зазоры, где обычная съёмка спотыкается. Камеры высокого разрешения довершают дело, фиксируя мельчайшие кромки и элементы отверстий.

Пример 2. Энергетика, оценка целостности трубопроводов

Требования: эффективное сканирование больших площадей, гибкость в эксплуатации (в идеале без маркеров или с минимумом маркеров, плюс беспроводное подключение), способность фиксировать детали деградации поверхности, например, глубину коррозии.

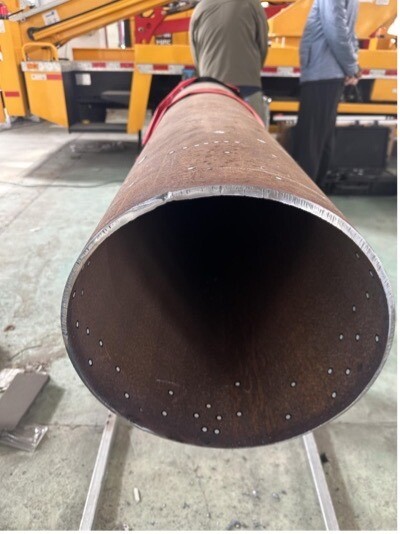

Решение: серия FreeScan Omni. Задача здесь ровно та, для которой создавались сканеры с беспроводной связью и минимальной подготовкой: сканируешь протяжённый участок трубы на месте, получаешь данные о состоянии поверхности, включая коррозию, и без демонтажа.

Пример 3. Автомобилестроение,  обратное проектирование глиняной модели

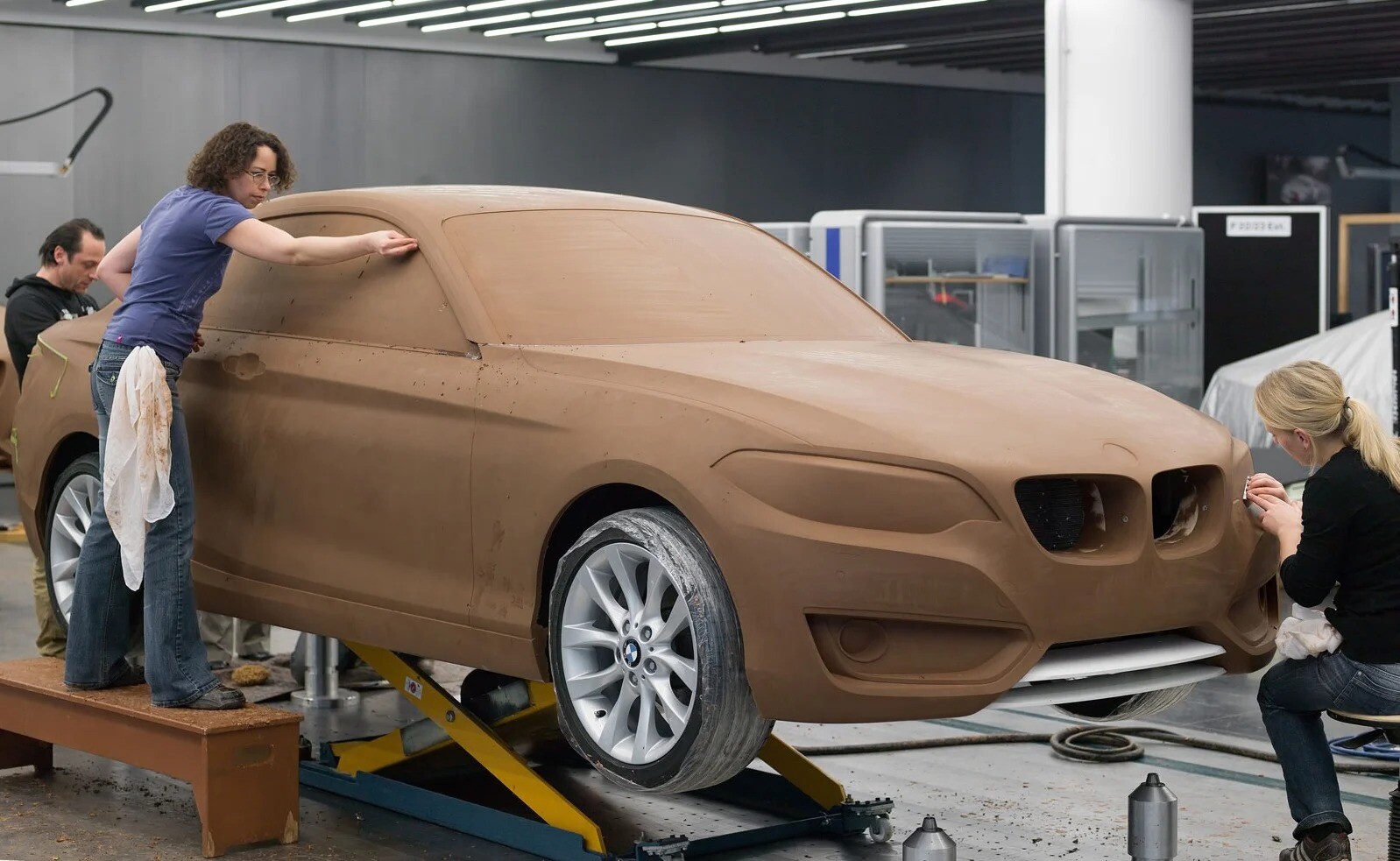

Характеристики объекта: крупные габариты (часто более 2500 мм), гладкие органические поверхности с плавными переходами кривизны, чрезвычайно хрупкий материал  глина.

Решение: серия FreeScan Trak. Крупный, хрупкий, с плавной геометрией, именно тот случай, где системы отслеживания и бесконтактный съём избавляют от риска повредить макет прикосновением, а заодно справляются с масштабом объекта.

---

Заключение

Выбор метрологического 3D-сканера это не охота за «самой продвинутой» технологией. Это подбор решения под конкретную задачу. И чаще всего проблема не в самой технологии, а в том, что требования сформулированы нечётко, сканер тут ни при чём.

Структурированный подход, сначала размер, потом точность, в конце особые условия,  упрощает то, что иначе превращается в путаницу. А заодно наглядно показывает компромиссы: между точностью и эффективностью, между гибкостью применения и стабильностью результата.

Вместо «какой сканер лучший?» стоит спросить себя:

Какую проблему я пытаюсь решить?

Какие ограничения есть у этой конкретной задачи?

Чёткие ответы превращают выбор сканера из метода проб и ошибок в логичный, обоснованный процесс. А в итоге и данные лучше, эффективность выше, компромиссов на практике меньше.
