Что сказал лис? Обзор 3Д сканера 3DMakerPro Fox

За последние несколько лет аддитивные технологии сделали огромный рывок. 3Д-печать постепенно добралась до самых разных профессий и увлечений, а сам 3Д-принтер уже давно перестал выглядеть как сложная и безумно дорогая машина для избранных.

Но есть у 3Д-печати лучший друг - реверсивный инжиниринг. Или, если проще, реверс. И с ним рано или поздно сталкивается практически каждый, кто начинает не просто печатать готовые модели, а воплощать собственные идеи.

Что такое реверс, мы уже разбирали в отдельной статье, поэтому повторять всю теорию здесь не будем. Если интересно - можно изучить вопрос подробнее. А тем, кто только начинает знакомство с этой темой, достаточно простого примера: реверс окружает нас буквально всю жизнь. Обвели в детстве руку карандашом на листе бумаги? Поздравляем, вы уже занимались реверсом.

Если совсем просто, реверс - это производство наоборот: не от чертежа к готовой детали, а от готовой детали к чертежу. Отсюда и название.

Но есть нюанс. Вместе с развитием аддитивных технологий формы и геометрия изделий стали гораздо сложнее. А если перед вами вообще уникальная вещь, сделанная вручную, - например, кружка, которую вы слепили на уроках лепки, - попробуйте точно перенести все её изгибы в CAD при помощи линейки и штангенциркуля. Удачи.

Вот здесь и появляется 3Д-сканер. Если объяснять совсем простыми словами, это своего рода фотоаппарат: он получает множество данных об объекте с помощью лазеров, оптики или другой технологии, а затем программа собирает всё это в единую цифровую модель. В каком-то смысле даже папье-маше работает по схожей логике.

Но долгое время у 3Д-сканеров были две проблемы: дорогое оборудование и высокий порог входа. Купить хороший сканер мог далеко не каждый, а для нормальной работы с ним ещё требовались соответствующие навыки.

Сейчас ситуация постепенно меняется. Благодаря таким компаниям, как 3DMakerpro, сами устройства становятся доступнее, а программное обеспечение уже не требует от пользователя запредельной квалификации.

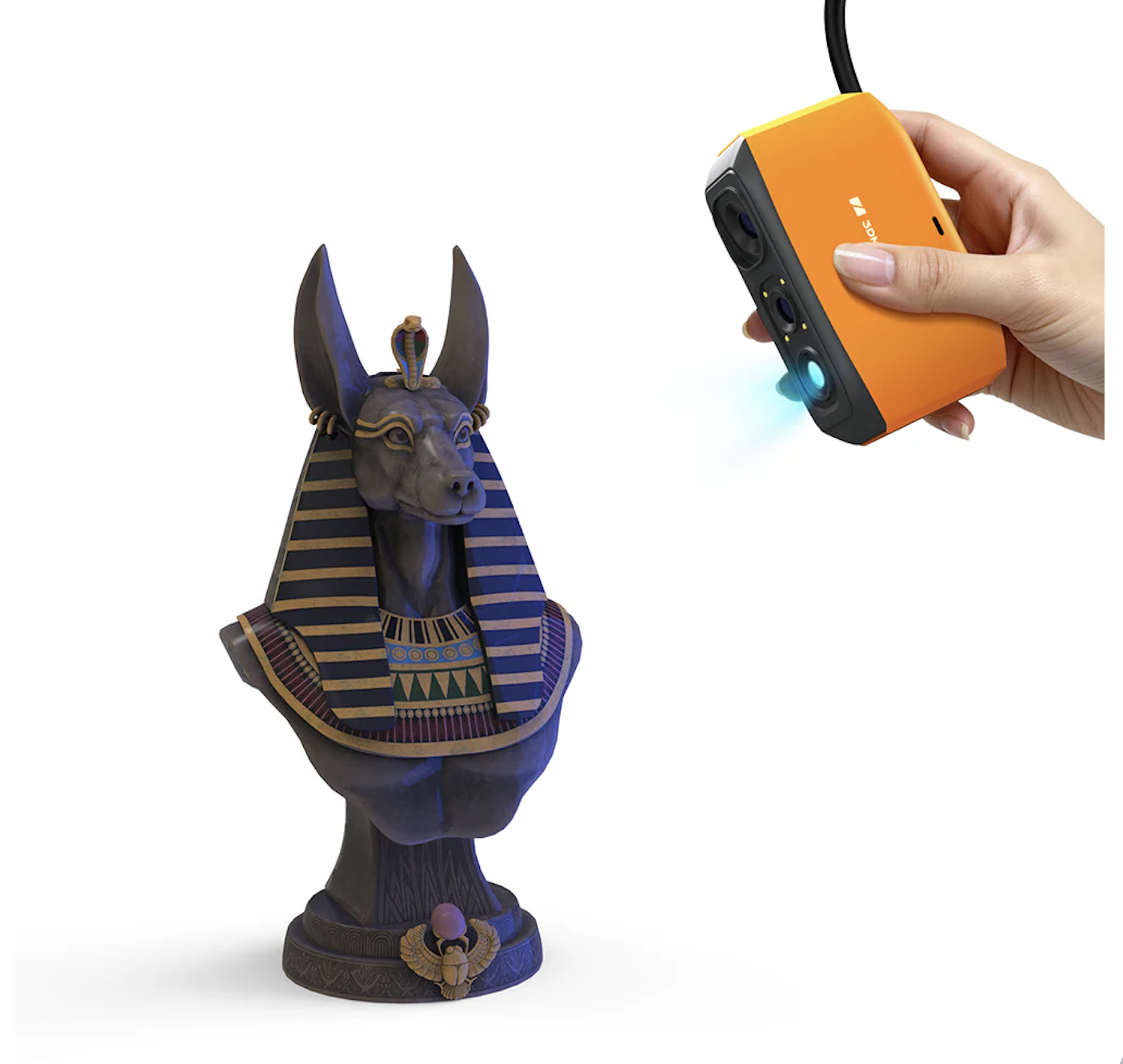

И вот недавно появился 3DMakerpro FOX, или просто «Лис». Казалось бы, ну вышел ещё один 3Д-сканер - что такого? А потом мы посмотрели на цену. И вот здесь стало действительно интересно: для подобного устройства она оказалась очень невысокой.

Пропустить такое мы, конечно, не могли.

Пробежимся по характеристикам:

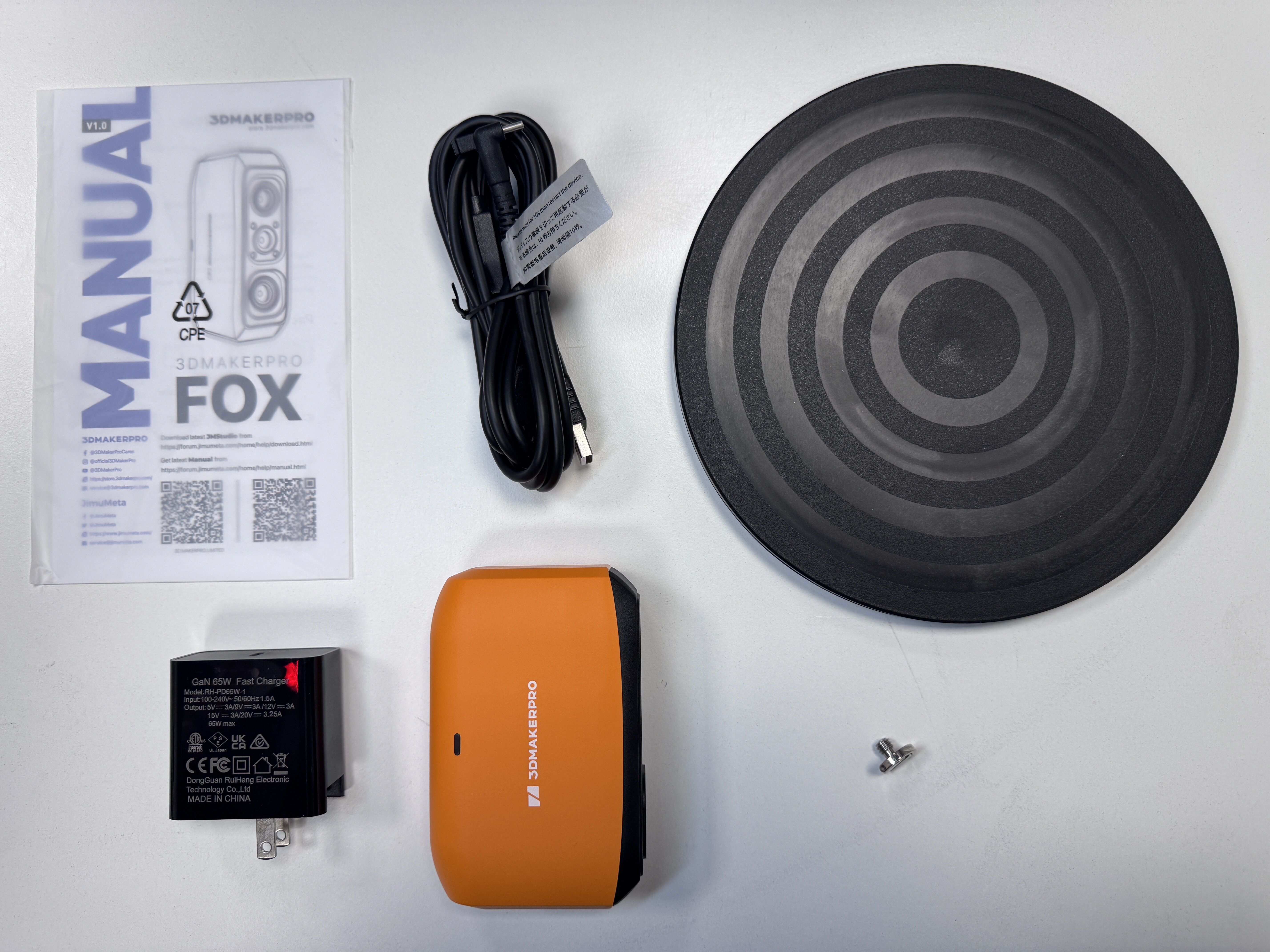

Комплектация здесь полностью соответствует цене - ничего лишнего, только самое необходимое для работы сканера. Правда, есть и небольшой приятный бонус в виде поворотного столика. И, будем честны, такой подарок куда полезнее очередного набора наклеек и прочей мелочёвки.

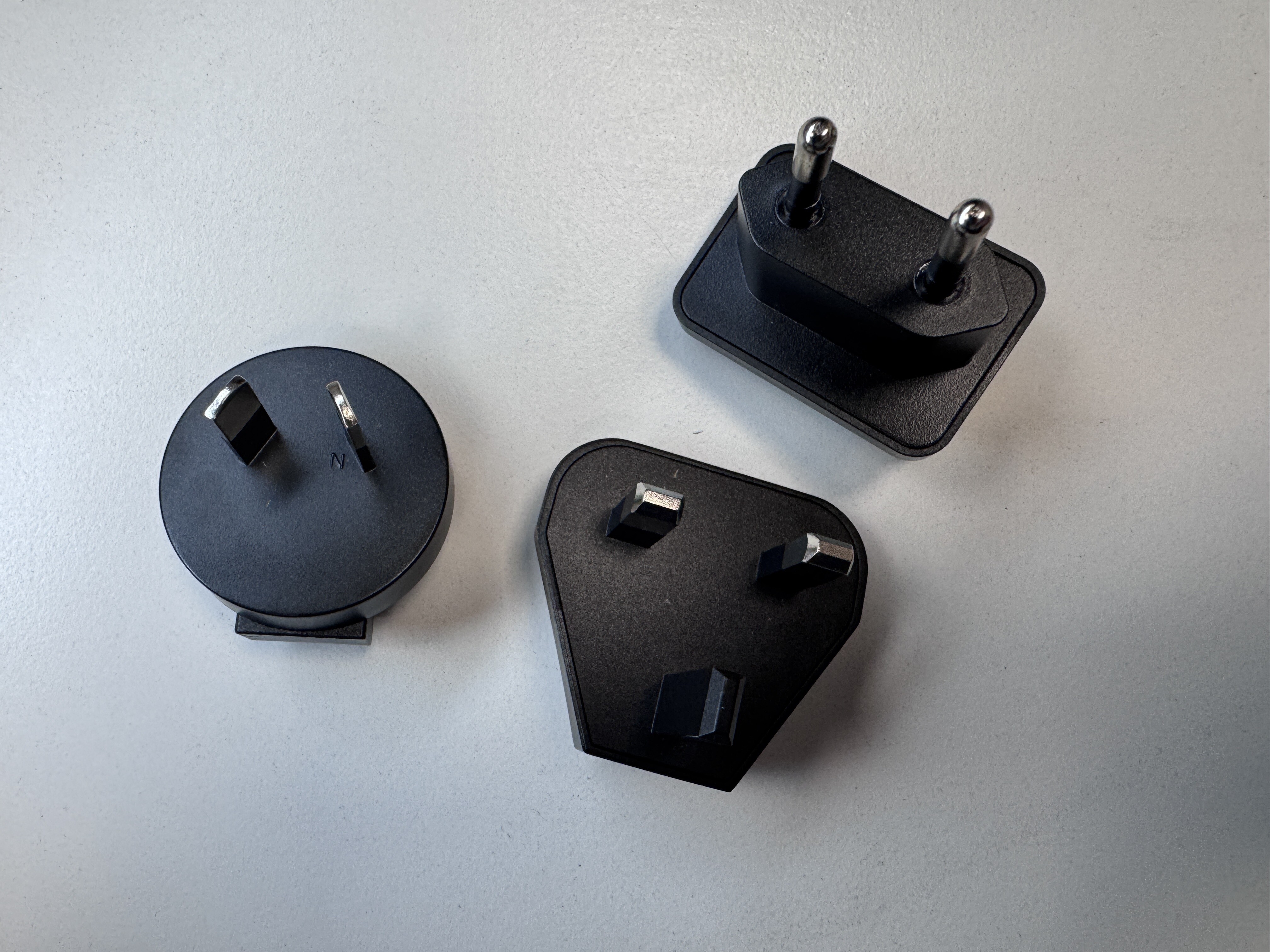

Блок питания здесь на 65 Вт, но есть небольшой нюанс - штатная вилка не европейская. Производитель решил вопрос просто и положил в комплект переходники под разные типы розеток. Правда, с переходником складная конструкция теряет смысл и блок питания становится немного габаритнее.

Зато с путешествиями проблем быть не должно - «Лиса» можно спокойно брать с собой.

А вот размеры действительно удивляют. FOX настолько компактный, что спокойно помещается в карман. Носить его с собой удобно, да и удерживать такой сканер в руках будет несложно даже ребёнку. А это уже неплохая заявка на использование в образовании.

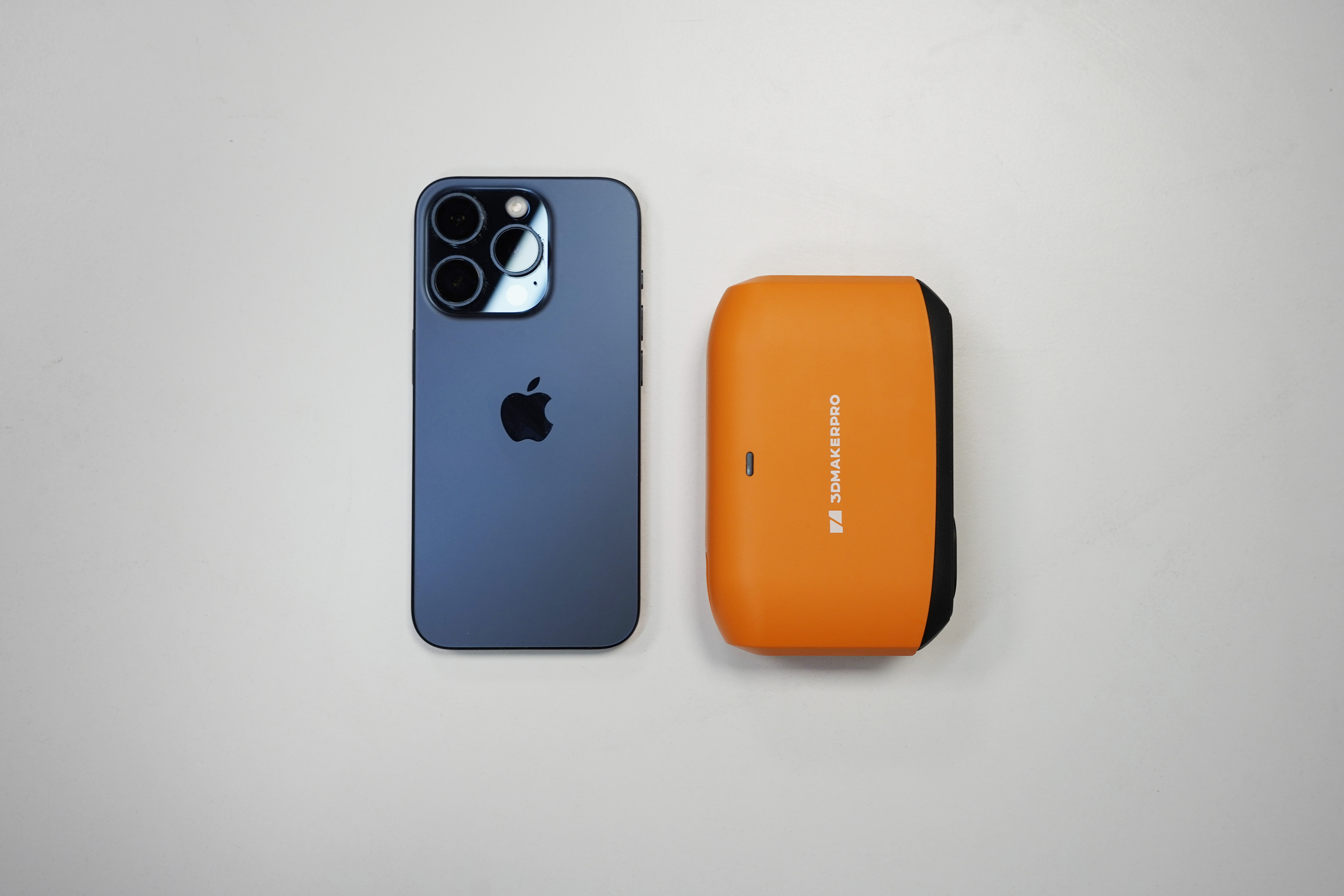

Чтобы масштаб был понятнее, вот сравнение с iPhone 15 Pro. Так что какой там «Лис» - это настоящий «лисёнок».

А вот провод нас, честно говоря, расстроил. FOX настолько маленький и мобильный, что кабель буквально ломает всю философию устройства. Представьте: гуляете по городу, увидели интересный памятник или архитектурный элемент, достали «лисёнка» из кармана и отсканировали. Будь он полностью автономным, мы бы вообще записали его в новые обязательные атрибуты петербуржца.

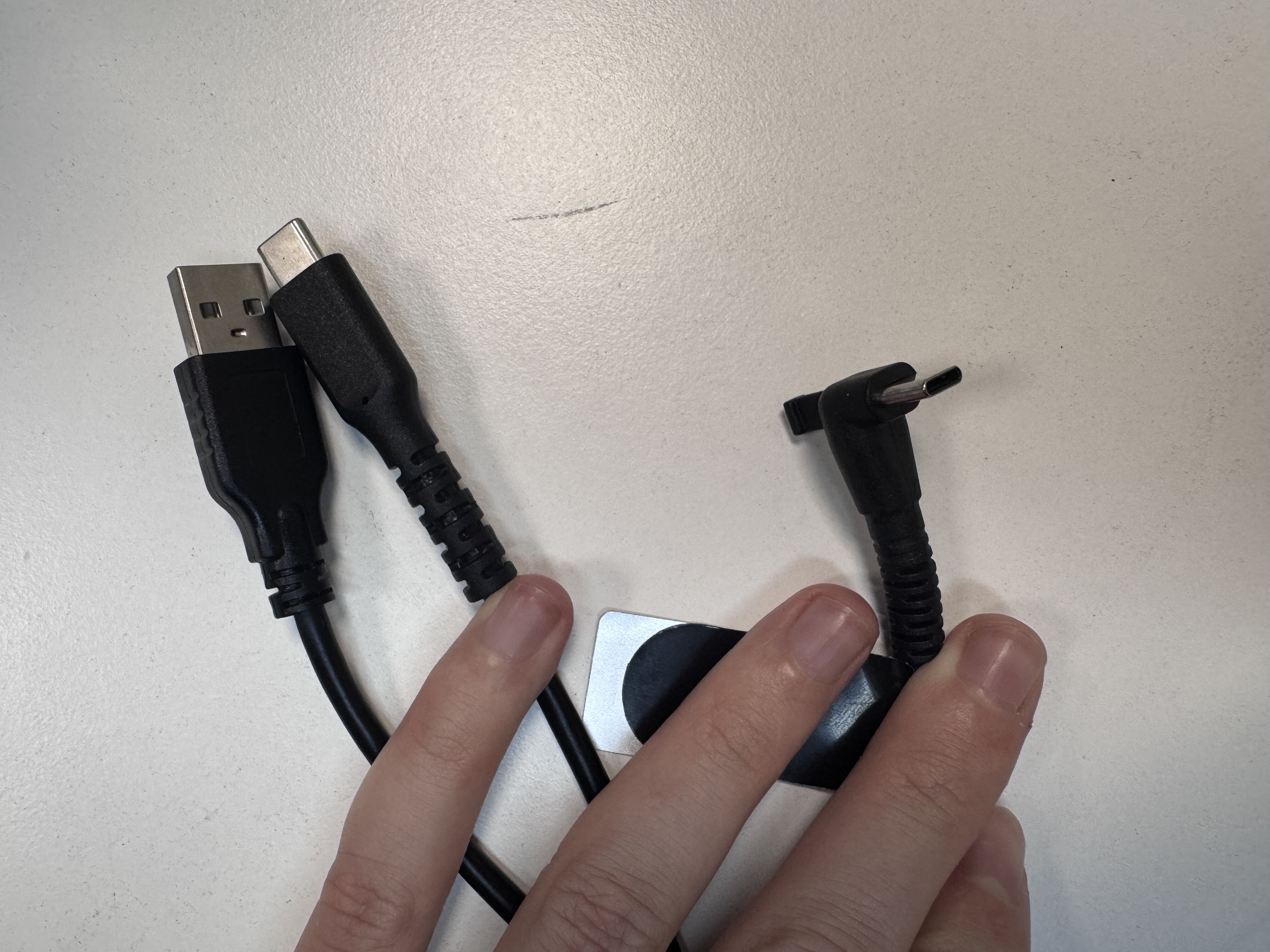

Но нет - провод. Причём длиной целых 2 метра. Со стороны сканера обычный Type-C, а второй конец раздваивается на два Type-C: один нужен для питания, второй работает через USB 2.0. В 2026 году USB 2.0, конечно, выглядит немного архаично, но, видимо, его возможностей сканеру вполне хватает. Скорее всего, такой вариант выбрали ради совместимости с максимально широким набором устройств.

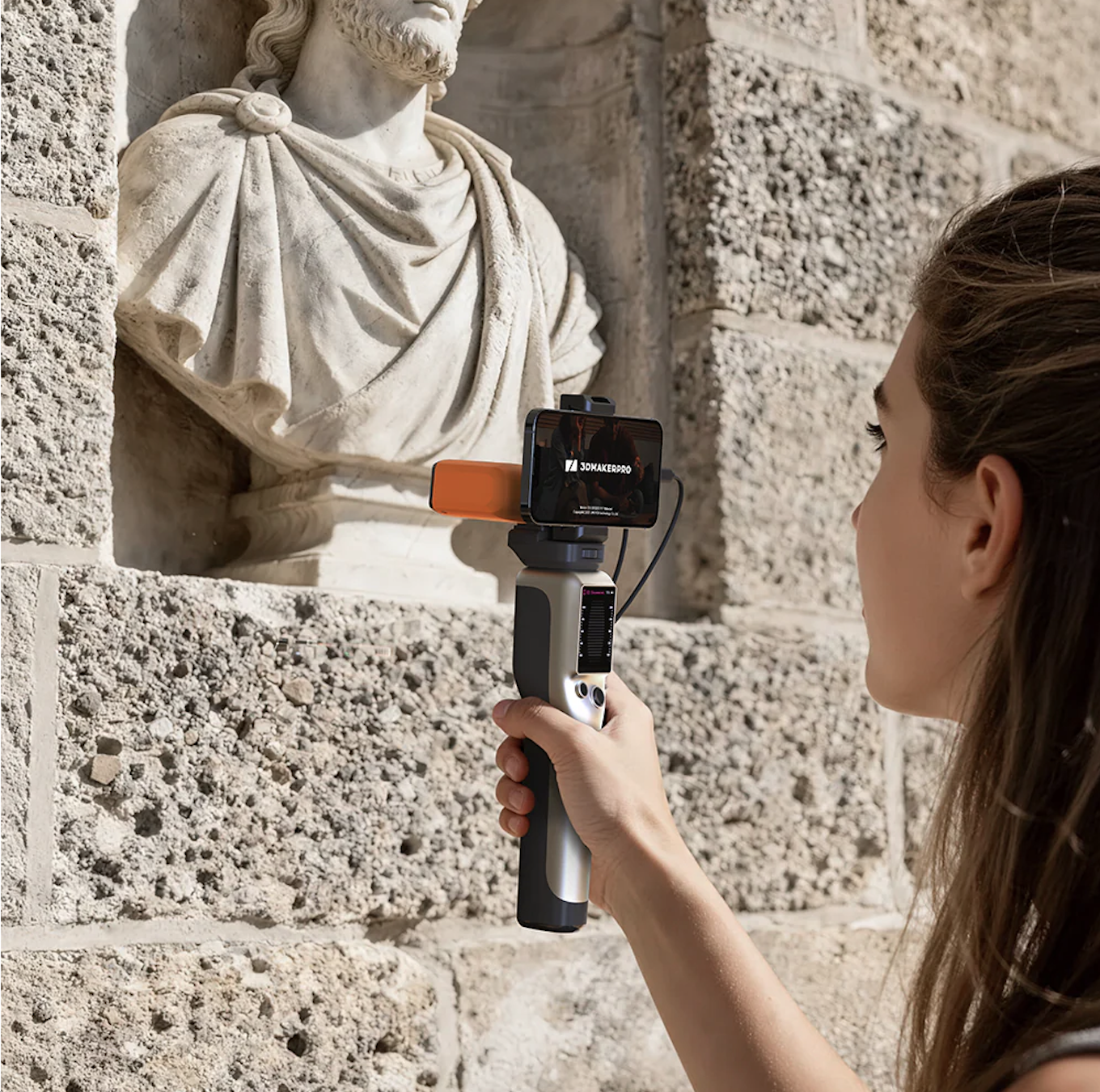

Но решение всё-таки есть. Сделать «Лиса» автономным можно с помощью фирменной «Умной рукоятки»: подключаем телефон - и получаем действительно мобильный комплект, который можно брать с собой куда угодно.

Звучит отлично, пока не смотришь на цену. Рукоятка стоит примерно как сам FOX. И вот когда складываешь стоимость двух устройств, магия доступного карманного 3Д-сканера уже начинает немного рассеиваться.

В защиту цены «Умной рукоятки» стоит сказать, что работает она не только с FOX. Поддерживаются и другие сканеры 3DMakerpro: Seal, Seal Lite, Moose и Moose Lite. Так что если у вас несколько устройств бренда, покупка уже выглядит немного интереснее.

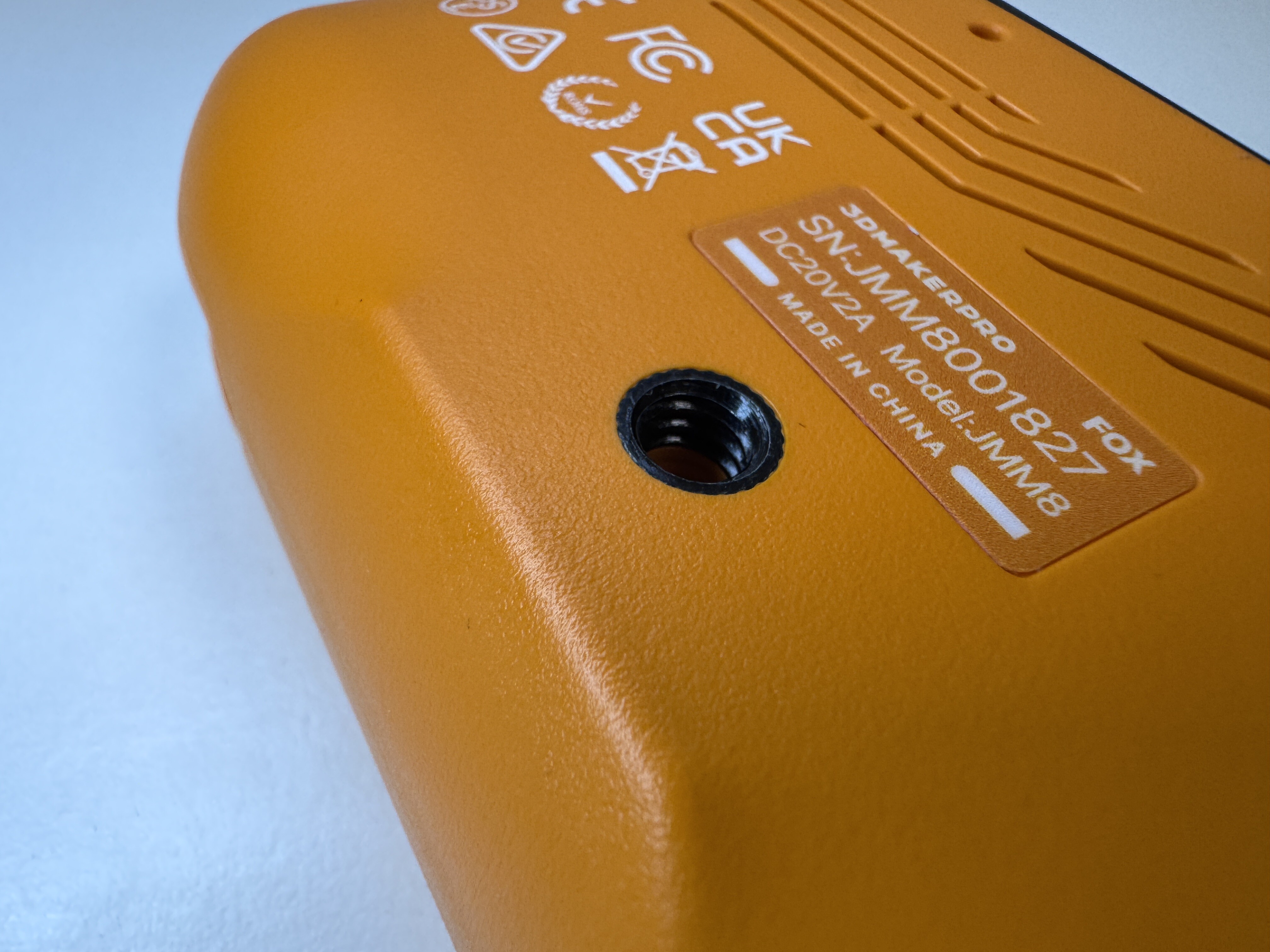

На самом «Лисе» всё достаточно просто: порт Type-C и стандартная резьба ¼". Сюда можно прикрутить штатив или ту самую «Умную рукоятку». А можно установить винт со шнурком - вещь для такого маленького ручного сканера весьма полезная. Если «лисёнок» случайно выскользнет из рук, шанс познакомить его с асфальтом будет заметно ниже.

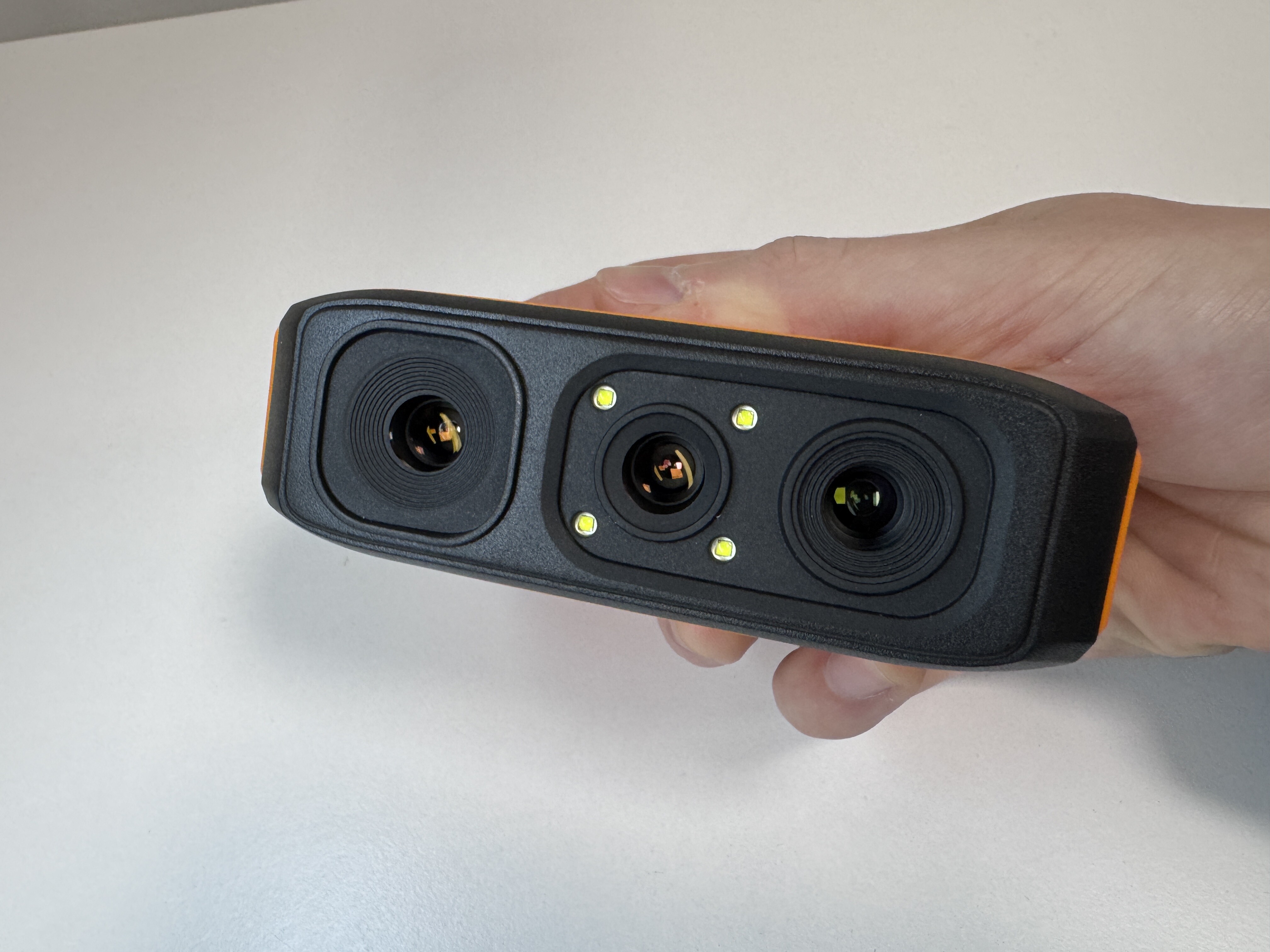

Спереди нас встречают сами камеры и подсветка.

А вот с калибровкой у «Лиса» всё немного необычно. Никакого калибровочного поля в коробке нет. Подключаете FOX к программе, а JMStudio самостоятельно загружает для него калибровочный файл.

Для новичка - красота: минимум настроек, подключил и работаешь. Но если речь идёт о профессиональных задачах, здесь уже возникает вопрос. Условия сканирования бывают разными, и возможность самостоятельно откалибровать устройство точно не была бы лишней. Поэтому простому пользователю такой подход скорее понравится, а вот для профессионального применения запишем его в минусы.

Ну а раз уж заговорили о программе, пора познакомиться с ней поближе. Работает «Лис» в JMStudio - фирменном ПО от 3DMakerpro. Причём FOX здесь далеко не единственный: этот же софт используется и с другими сканерами компании.

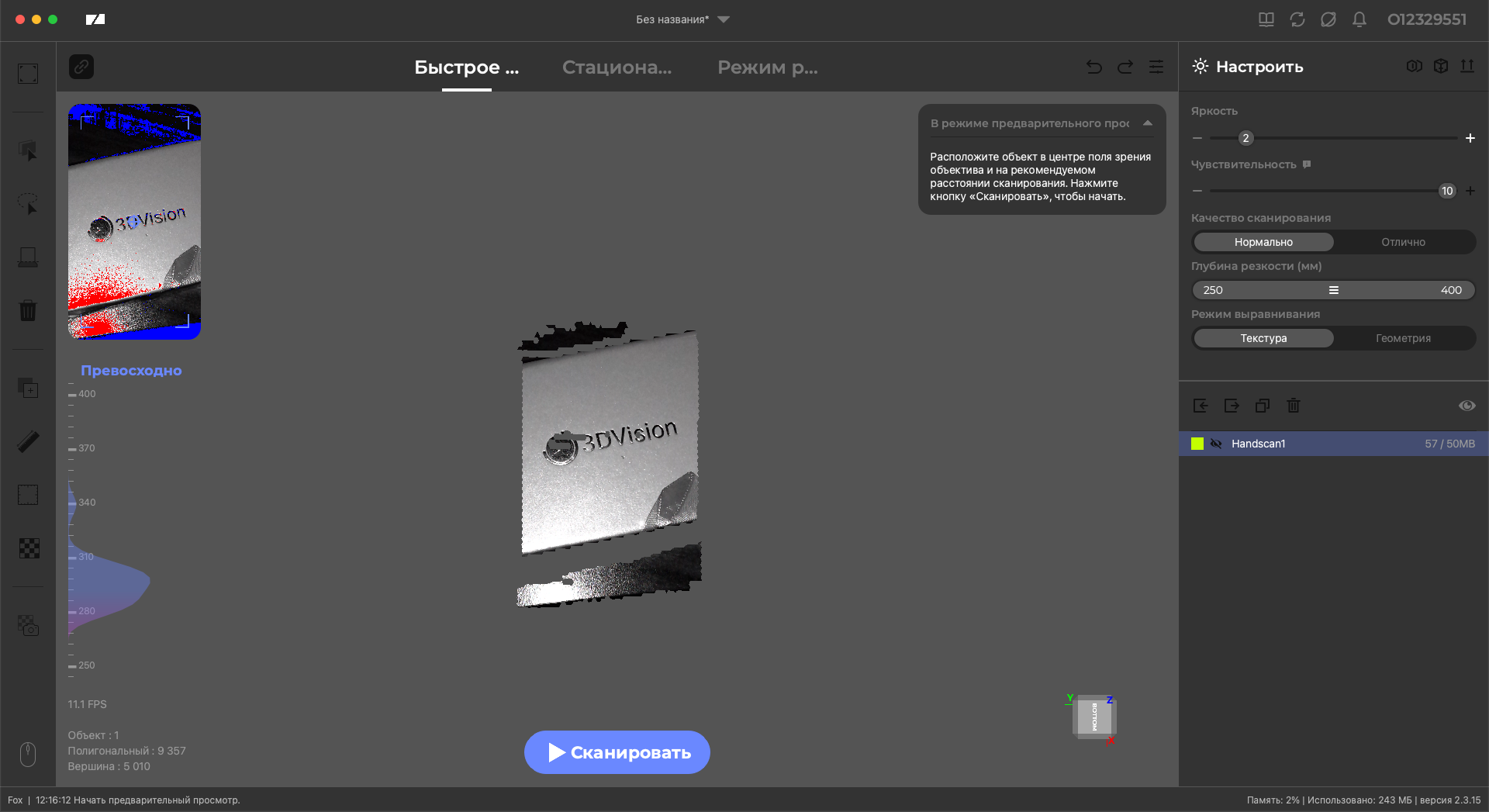

С интерфейсом разобраться несложно - всё достаточно просто. Перед сканированием нужно настроить два основных параметра: яркость и чувствительность. Яркость выставляем так, чтобы не было пересвета - его хорошо видно по красному шуму на изображении слева вверху. Чувствительность, в свою очередь, отвечает за то, насколько сильно сканер реагирует на свет.

Дальше выставляем нужное расстояние до объекта. Просто двигаем сканер ближе или дальше, а программа сама подсказывает, в какую сторону его нужно переместить.

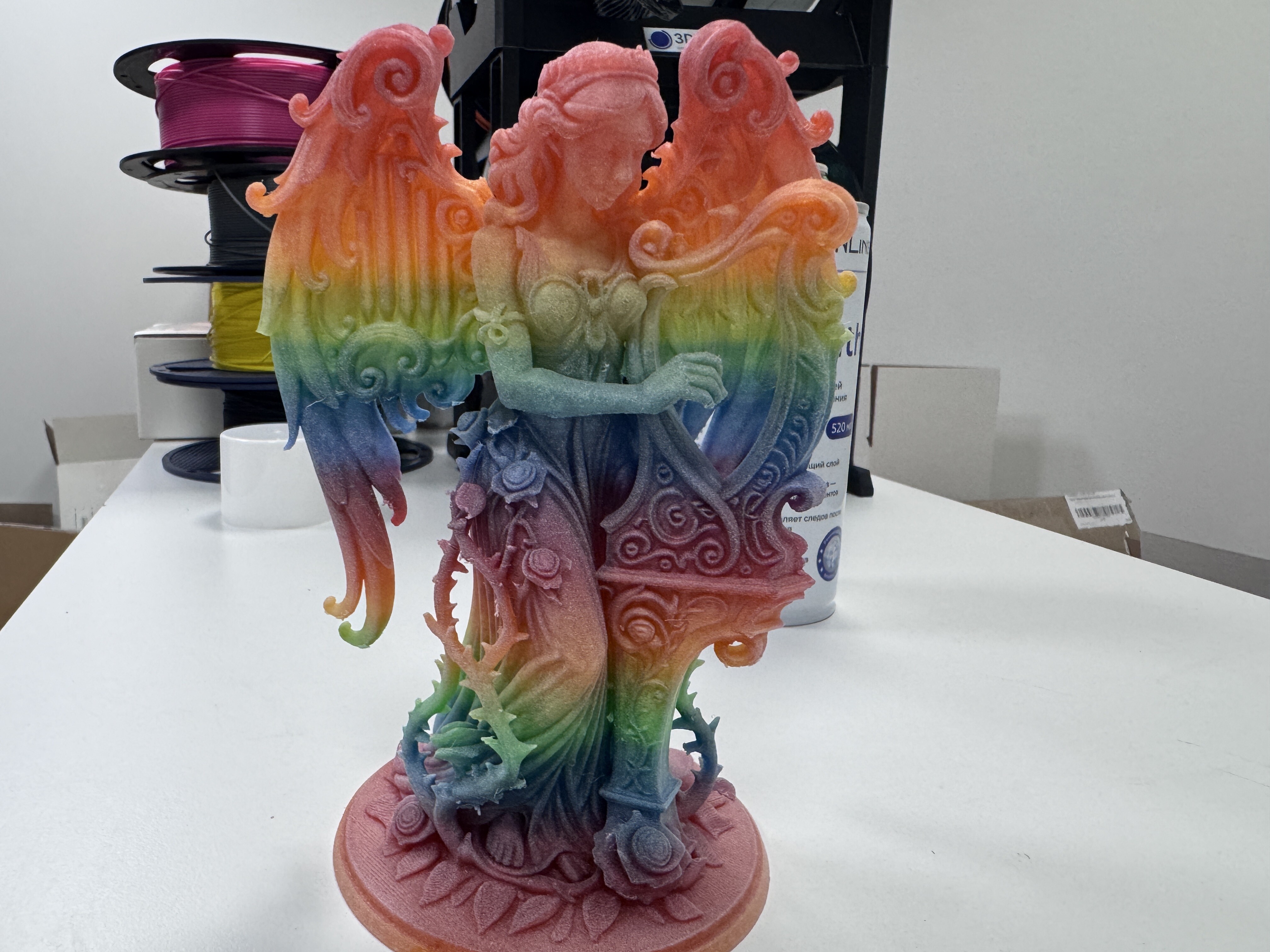

Настройки выставили - начинаем сканировать. И для первого теста решили «Лиса» особо не жалеть: взяли фигурку девушки, напечатанную из прозрачного радужного PLA от SUNLU.

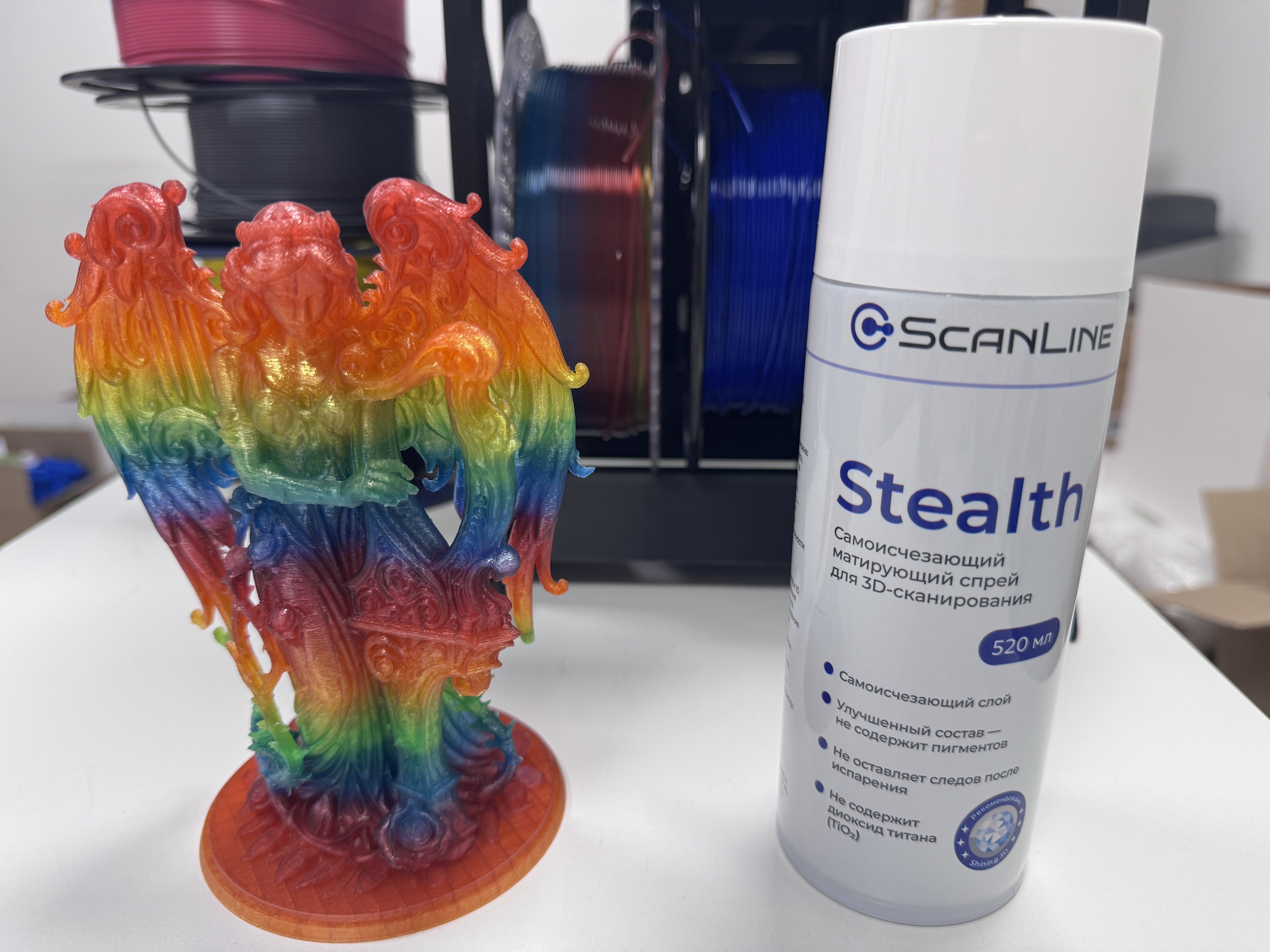

И сразу же получили проблему. Материал бликует, поэтому пересветы никуда не исчезают даже после настройки яркости. Здесь на помощь приходит матирующий спрей. Вариантов таких составов существует много, но мы воспользуемся самоисчезающим спреем от ScanLine. Его главный плюс в том, что через некоторое время нанесённый слой испаряется сам.

После нанесения фигурка выглядит таким образом:

А вот после нанесения спрея пересветы уже удаётся нормально убрать настройкой яркости. Именно для этого он и нужен на сильно бликующих поверхностях - матовое покрытие помогает сканеру корректно считать геометрию объекта без лишних ошибок.

Ну а теперь всё готово - начинаем сканирование.

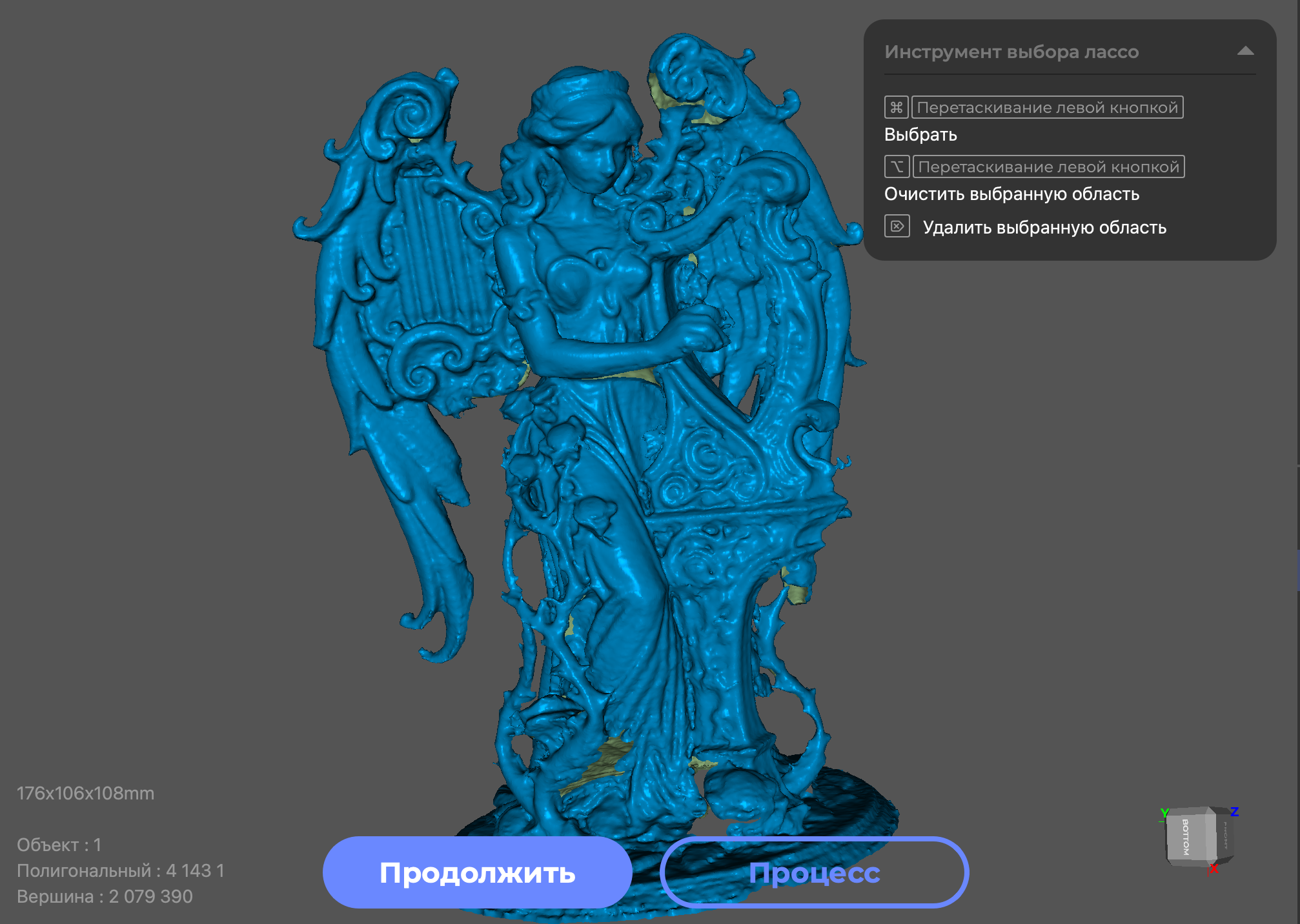

С учётом цены «Лиса» результат более чем достойный. На модели много мелких деталей, и сканер смог их передать. Но особенно приятно удивило другое: даже при совмещении по геометрии FOX ни разу не потерял объект. А для настолько доступного сканера это уже серьёзная заявка.

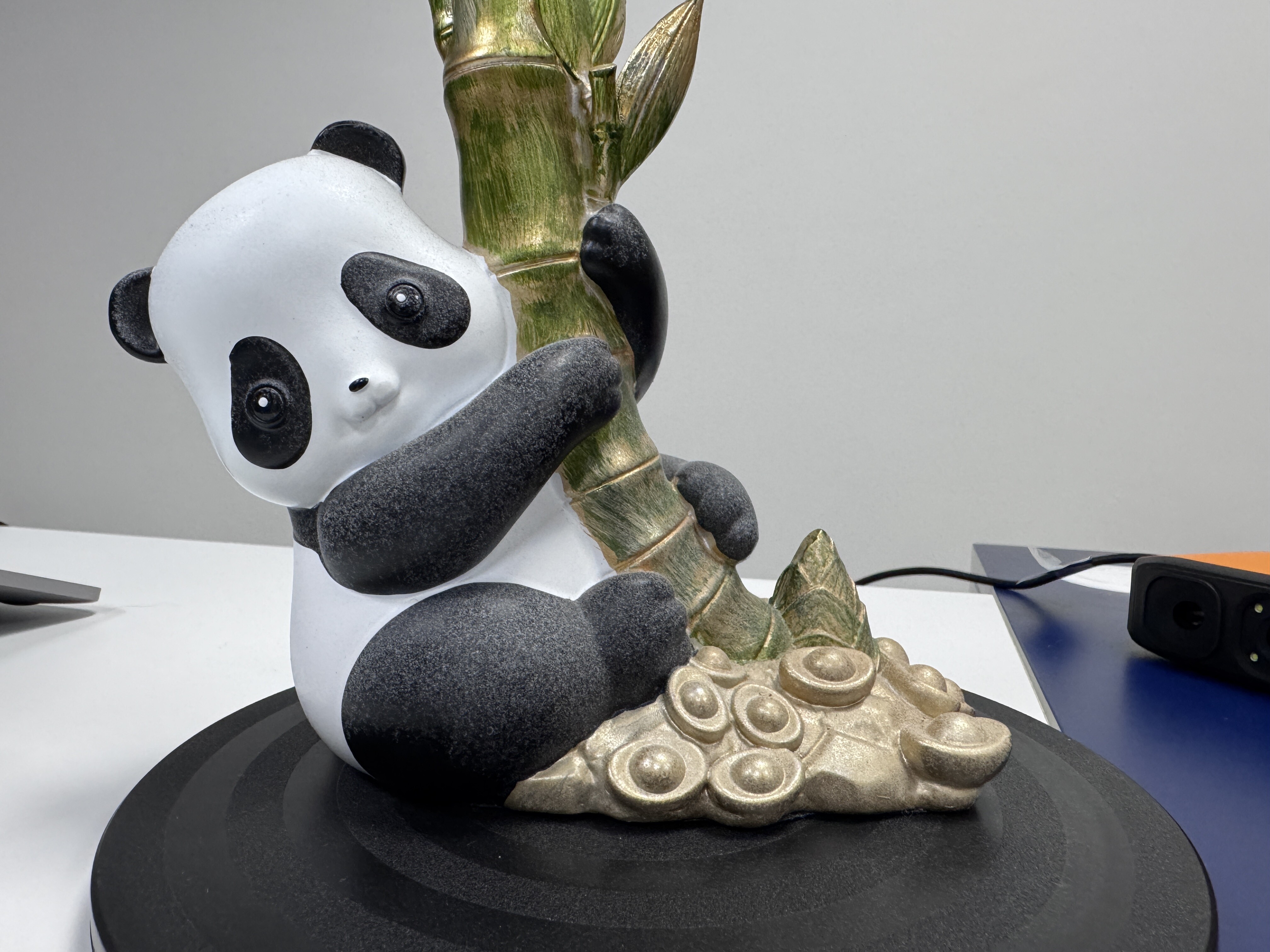

Но идём дальше. Следующей подопытной станет фигурка панды. Предварительно покроем её матирующим спреем, чтобы убрать блики и помочь сканеру лучше видеть тёмные участки.

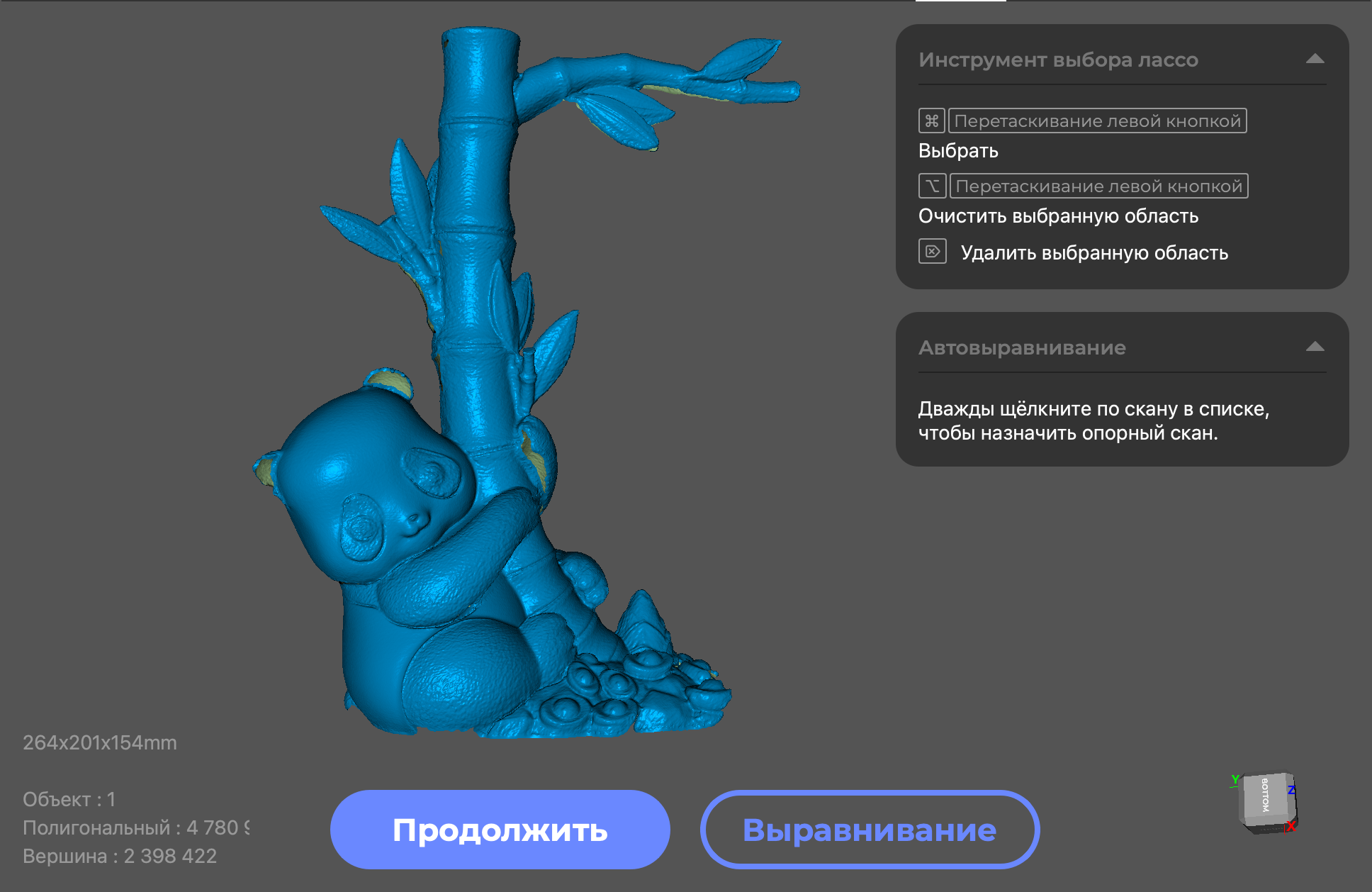

Панда получилась вполне достойно. И что особенно приятно - весь результат мы получили всего за один проход сканером.

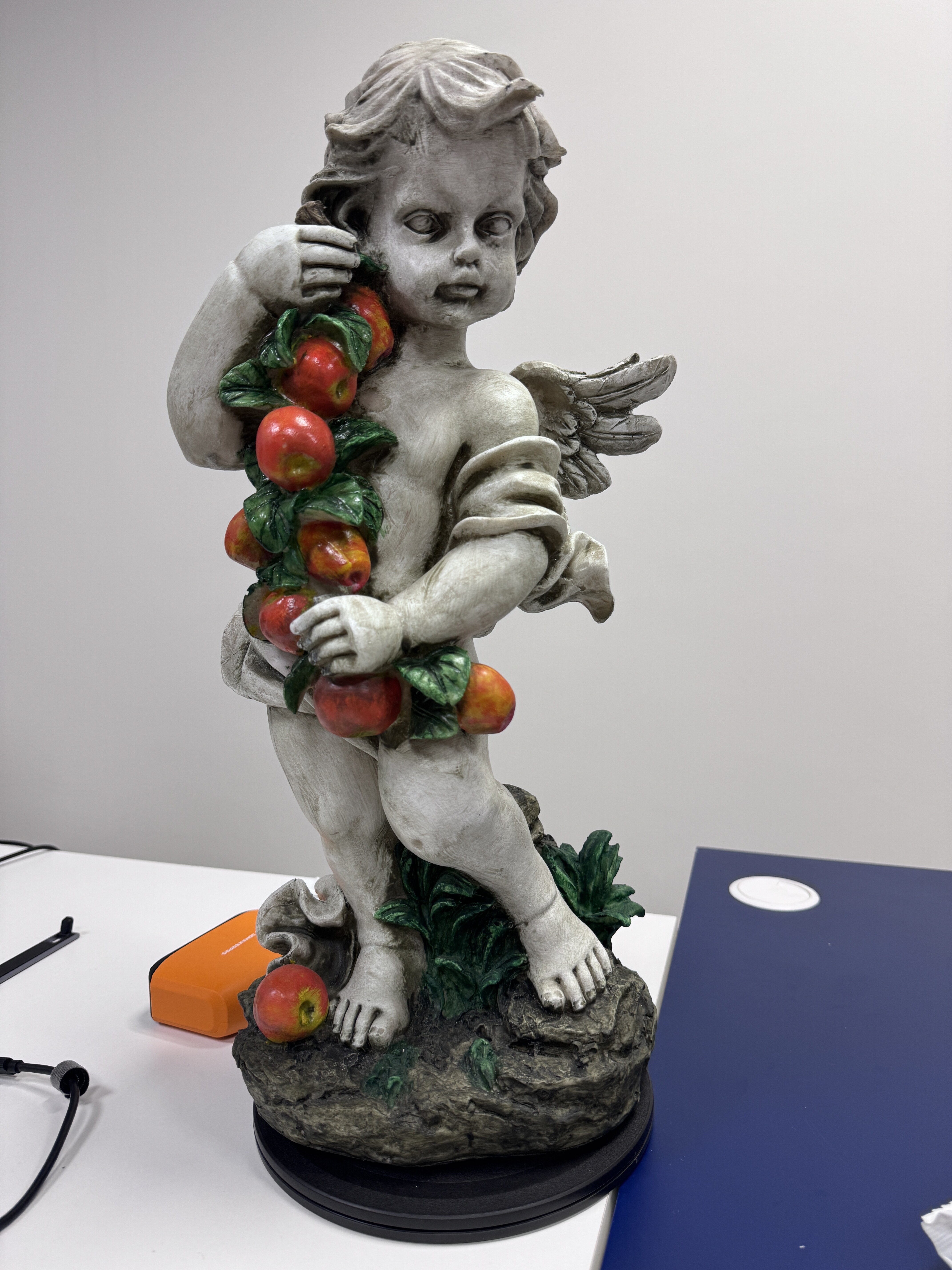

Ну и напоследок дадим «Лису» объект покрупнее - отсканируем вот такого садового ангелочка.

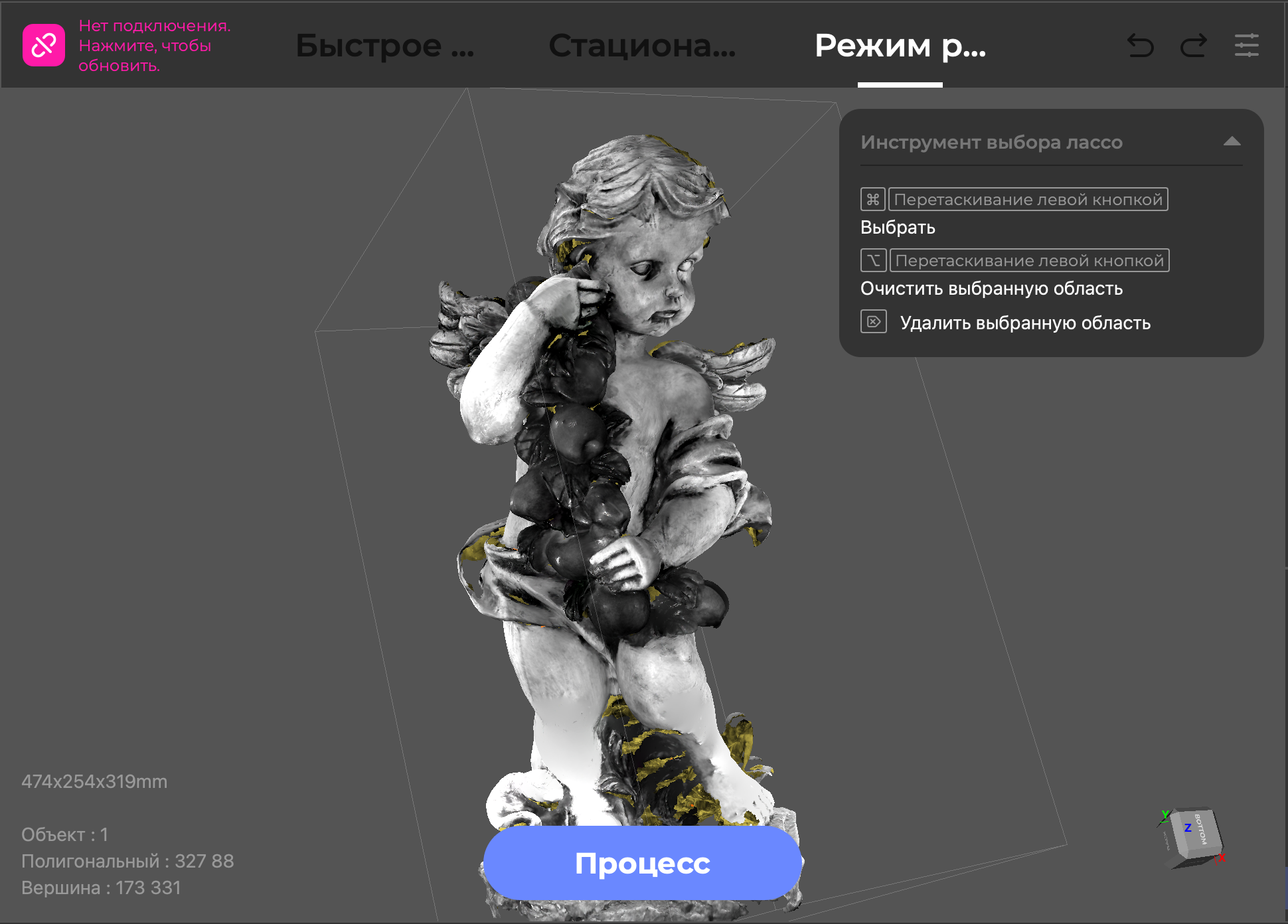

Начнём с хорошего: за всё время сканирования «Лис» ни разу не потерял геометрию статуэтки. А вот с цветом всё не так интересно - текстура здесь монохромная, поэтому передать всю цветовую красоту ангелочка, к сожалению, не получилось.

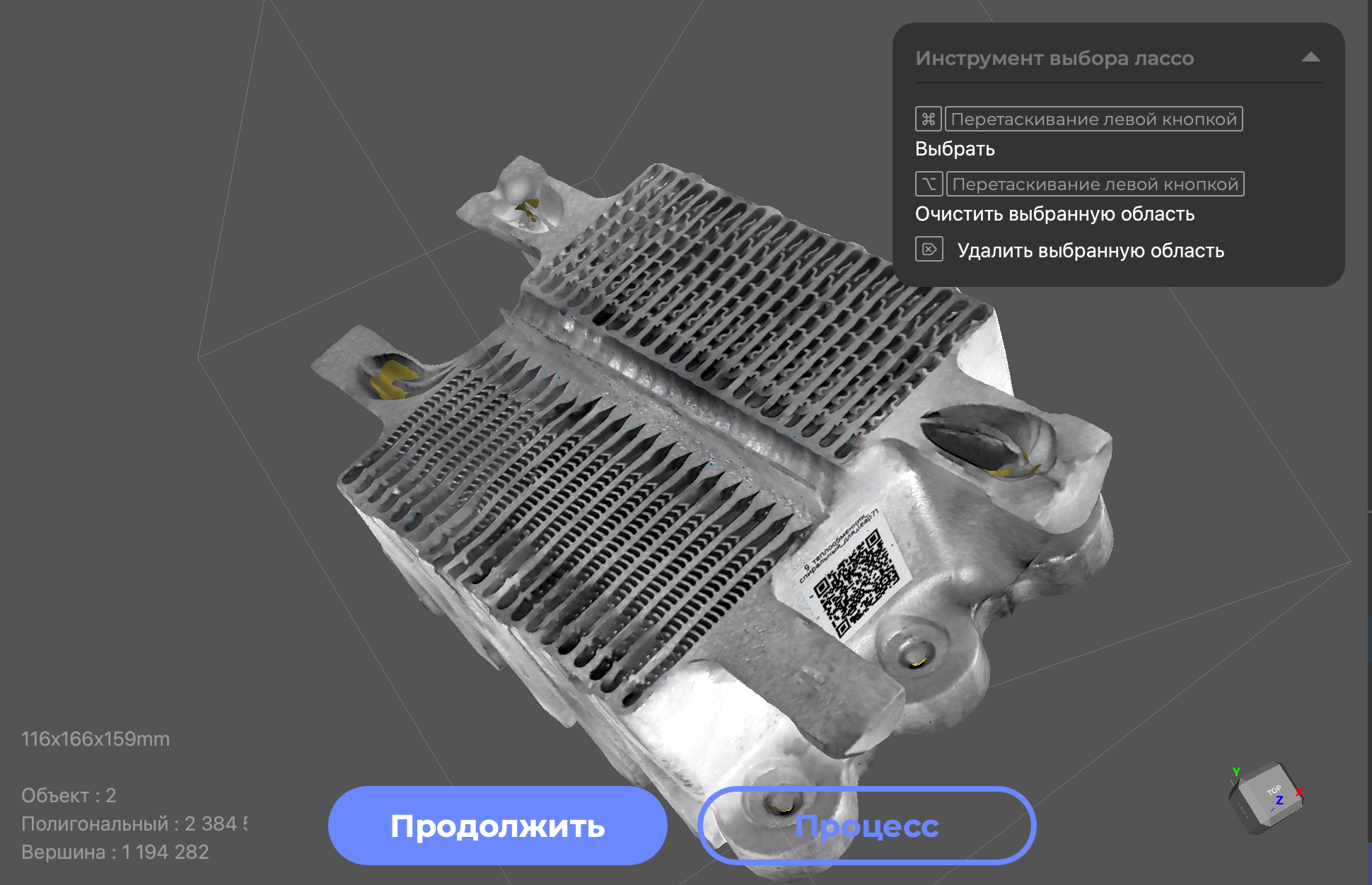

А теперь от художественных объектов перейдём к техническим. На очереди алюминиевый теплообменник. Матировать его не потребуется, поэтому заодно посмотрим, как «Лис» справится с наложением текстуры.В итоге скан получился вполне достойным. Текстура легла правильно, пусть и с небольшими огрехами. Но есть куда более наглядный показатель качества: QR-код с нашим портфолио на модели спокойно считывается смартфоном. А это уже хороший результат.

Возьмём ещё одну алюминиевую деталь. Геометрия здесь уже попроще, но есть нюанс: точно повторить такую форму при помощи одной линейки и штангенциркуля будет непросто. Вот здесь 3Д-сканер как раз и показывает, зачем он нужен.

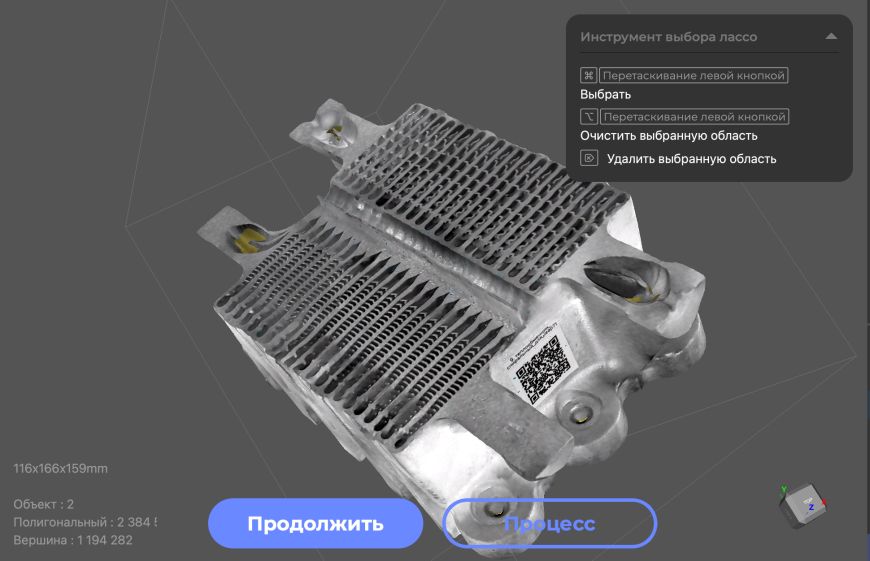

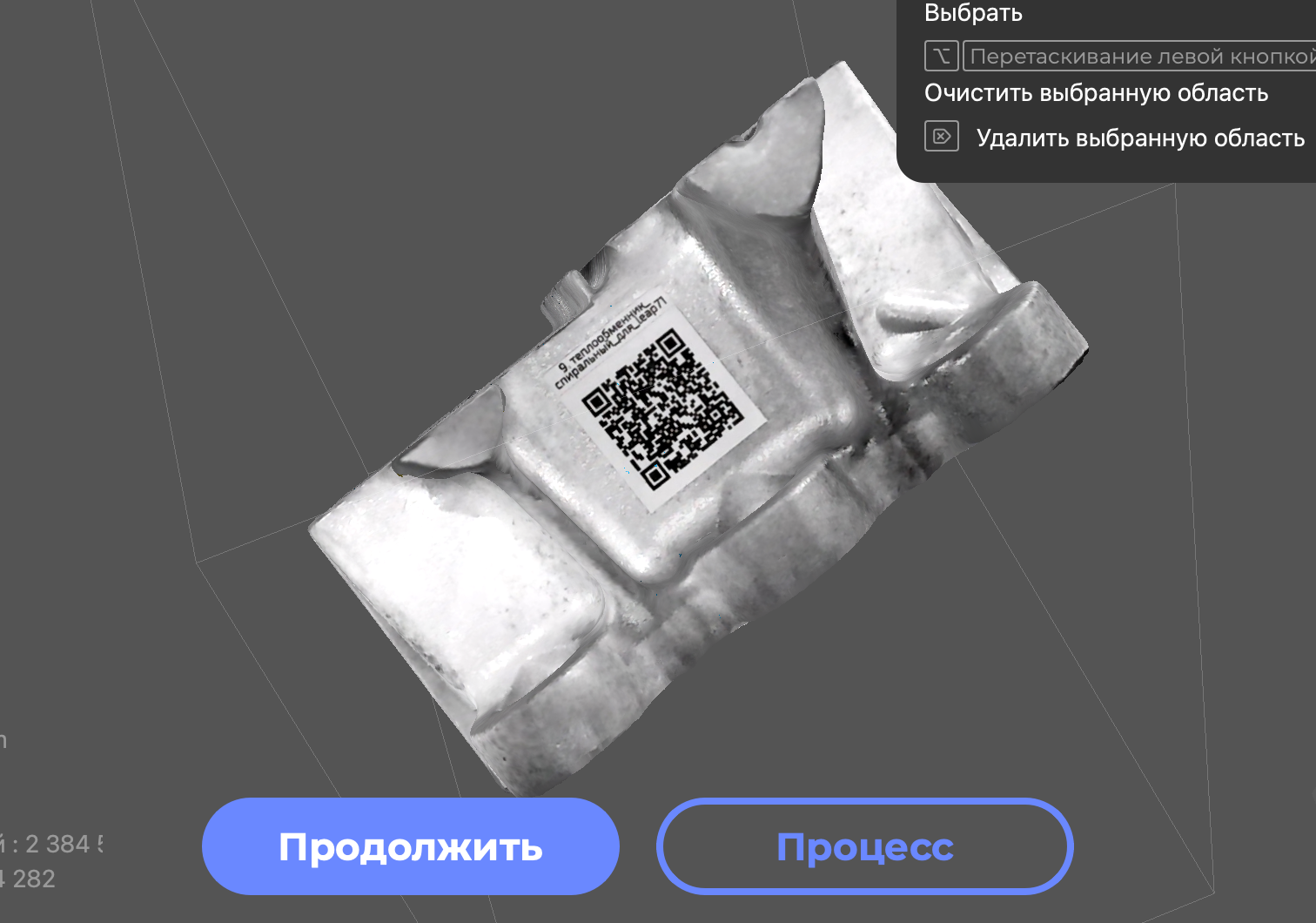

А вот здесь FOX уже показывает себя действительно достойно. Полученного скана достаточно, чтобы дальше работать с геометрией и восстанавливать деталь. Но в этот раз одним ракурсом не обошлось - пришлось сделать несколько сканов и затем совместить их между собой. И вот здесь стоит немного подробнее поговорить о JMStudio.

Как и в большинстве программ для 3Д-сканирования, вариантов совмещения здесь два. Первый - автоматический: программа сама анализирует геометрию и пытается правильно соединить сканы. Второй - ручной, на случай, если автоматика всё-таки не справилась.

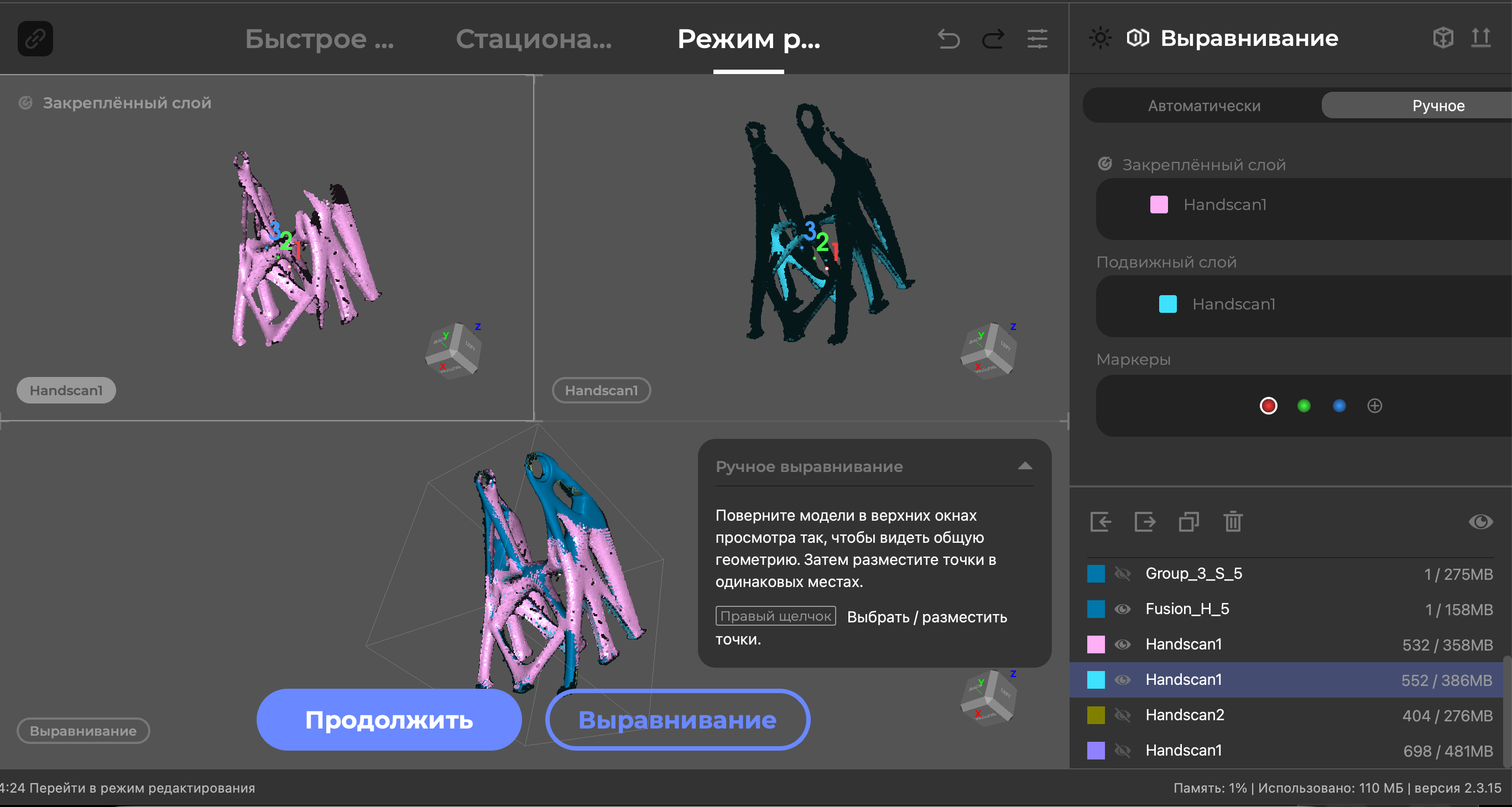

Причём ничего страшного в ручном режиме нет. Переходим в режим выравнивания, выбираем нужные сканы через значок «глаза» в дереве проекта и указываем способ совмещения - автоматический или ручной. С первым всё понятно, а вот как работает второй, сейчас покажем.

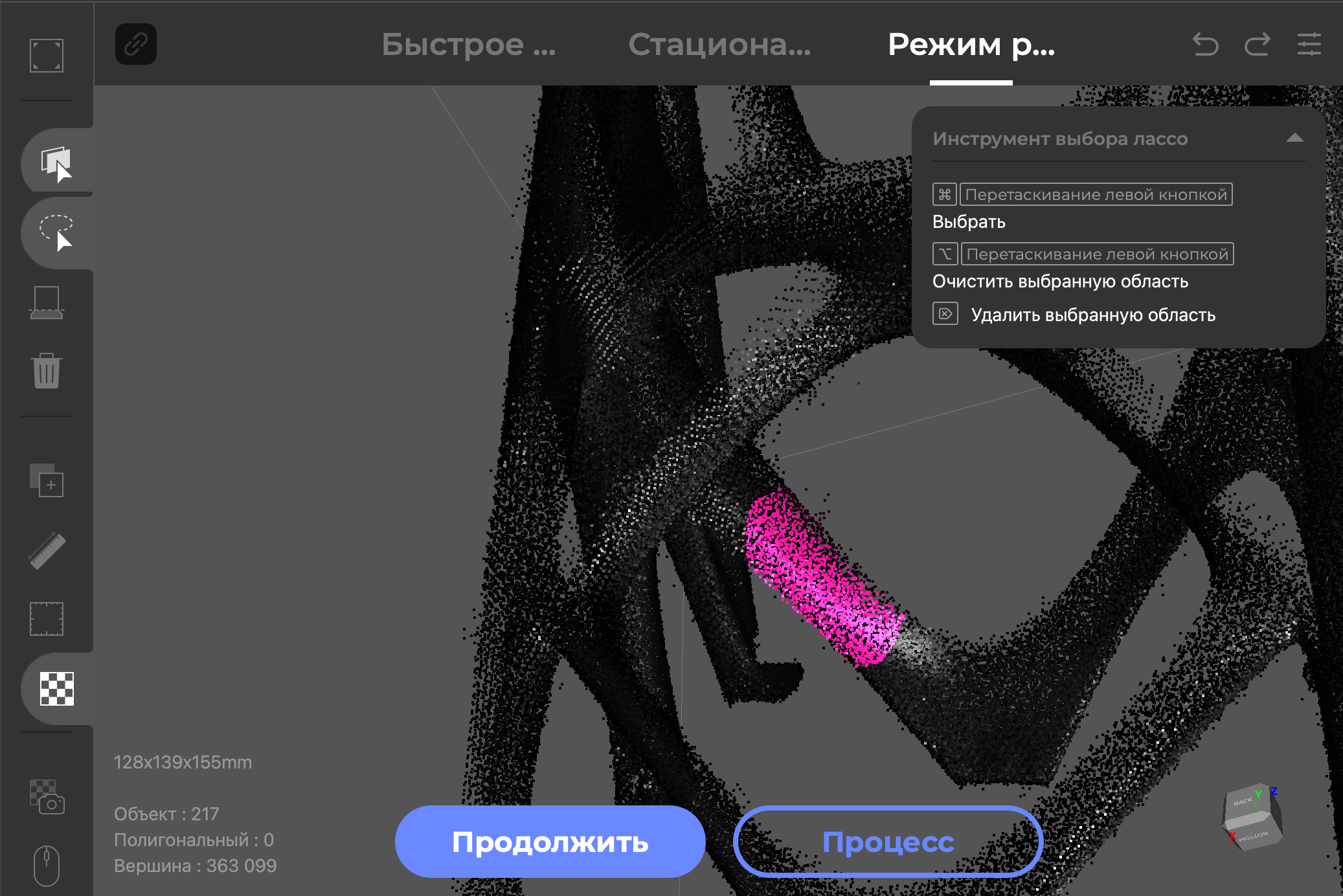

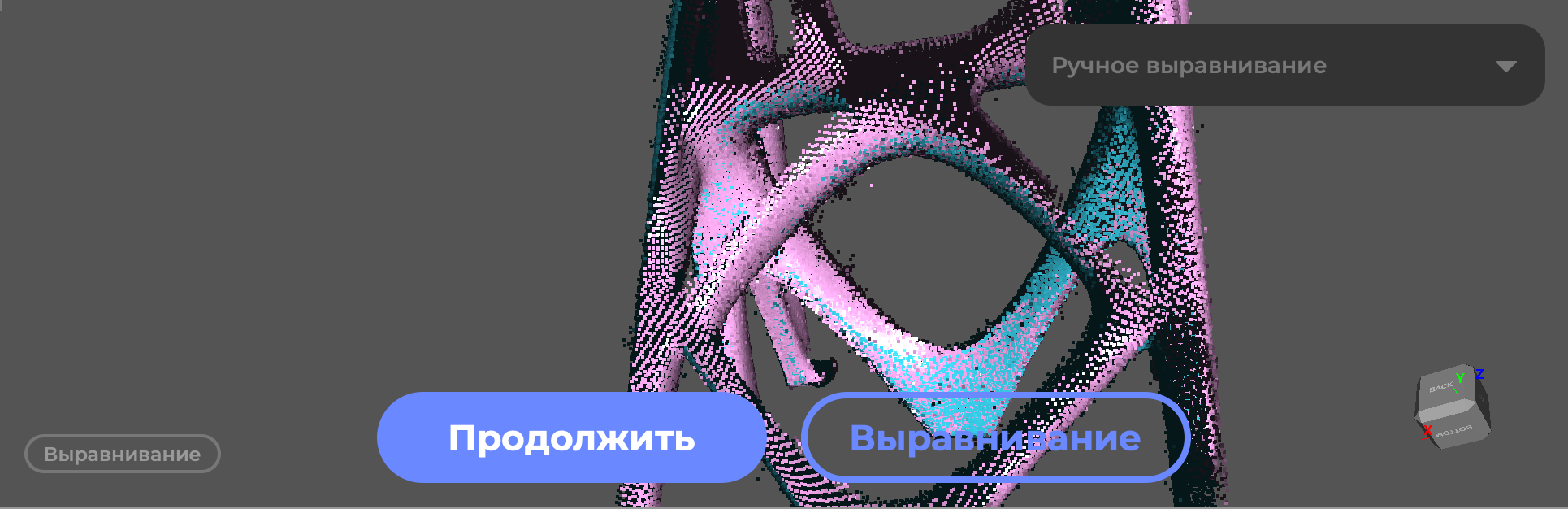

Три рабочих поля на экране могут сначала немного напугать, но на самом деле всё проще - нам нужны только два верхних. Слева находится скан, к которому мы будем привязываться: он остаётся на месте и не меняет систему координат. Справа - скан, который хотим к нему присоединить.

Дальше видим три маркера с цифрами от 1 до 3. Переключаться между ними можно через цветные точки в правом меню. Наша задача простая: находим одинаковый участок геометрии на левом и правом скане и ставим соответствующий маркер примерно в одно и то же место.

Повторяем это три раза на разных участках объекта и нажимаем «Выравнивание». После этого программа использует наши точки как подсказки и совмещает сканы.

И приятный момент - ловить каждый пиксель здесь не нужно. Достаточно примерно показать программе, какие участки соответствуют друг другу. Если JMStudio поймёт, что вы имели в виду, дальше геометрию она скорректирует самостоятельно.

Понять, что всё получилось, достаточно просто: цвет первого скана должен равномерно пересекаться с поверхностью второго, как на скриншоте. Если картинка выглядит именно так - совмещение прошло корректно.

Ну и финальный аккорд - собираем всё в единую модель. Нажимаем на иконку процесса, выставляем нужные параметры и качество, а затем жмём «Процесс». Да, именно «Процесс» - с переводом интерфейса у JMStudio местами есть свои приколы.

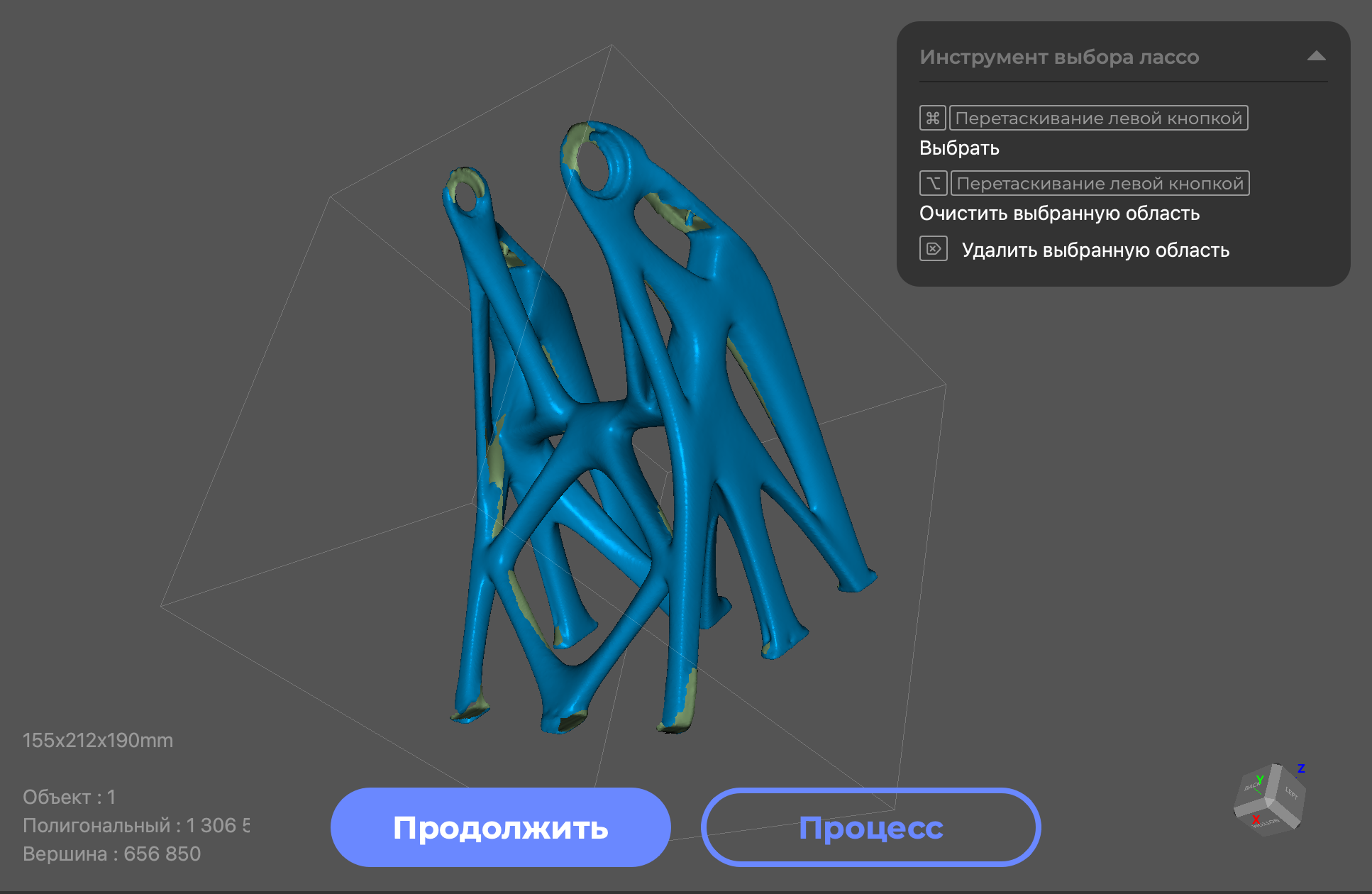

И вот наша STL-модель готова. Остаётся экспортировать её, после чего можно переходить к дальнейшей работе.

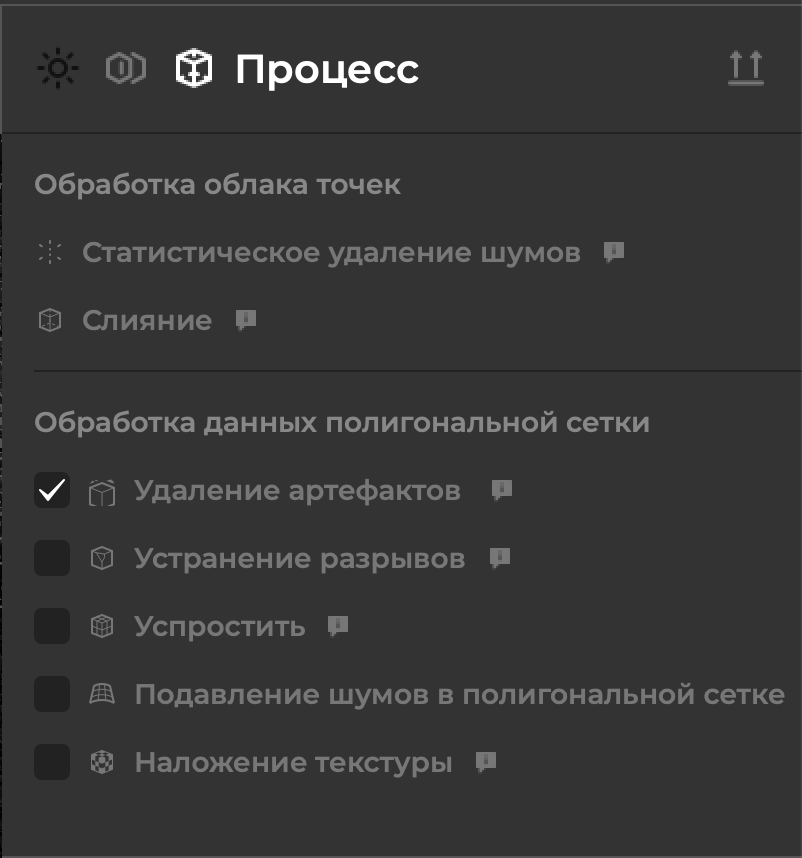

Но перед этим скан при необходимости можно немного привести в порядок. В той же вкладке «Процесс» есть инструменты для удаления артефактов и другой обработки модели. Разбираться с ними долго не придётся: логика выделения практически такая же, как в привычных графических редакторах.

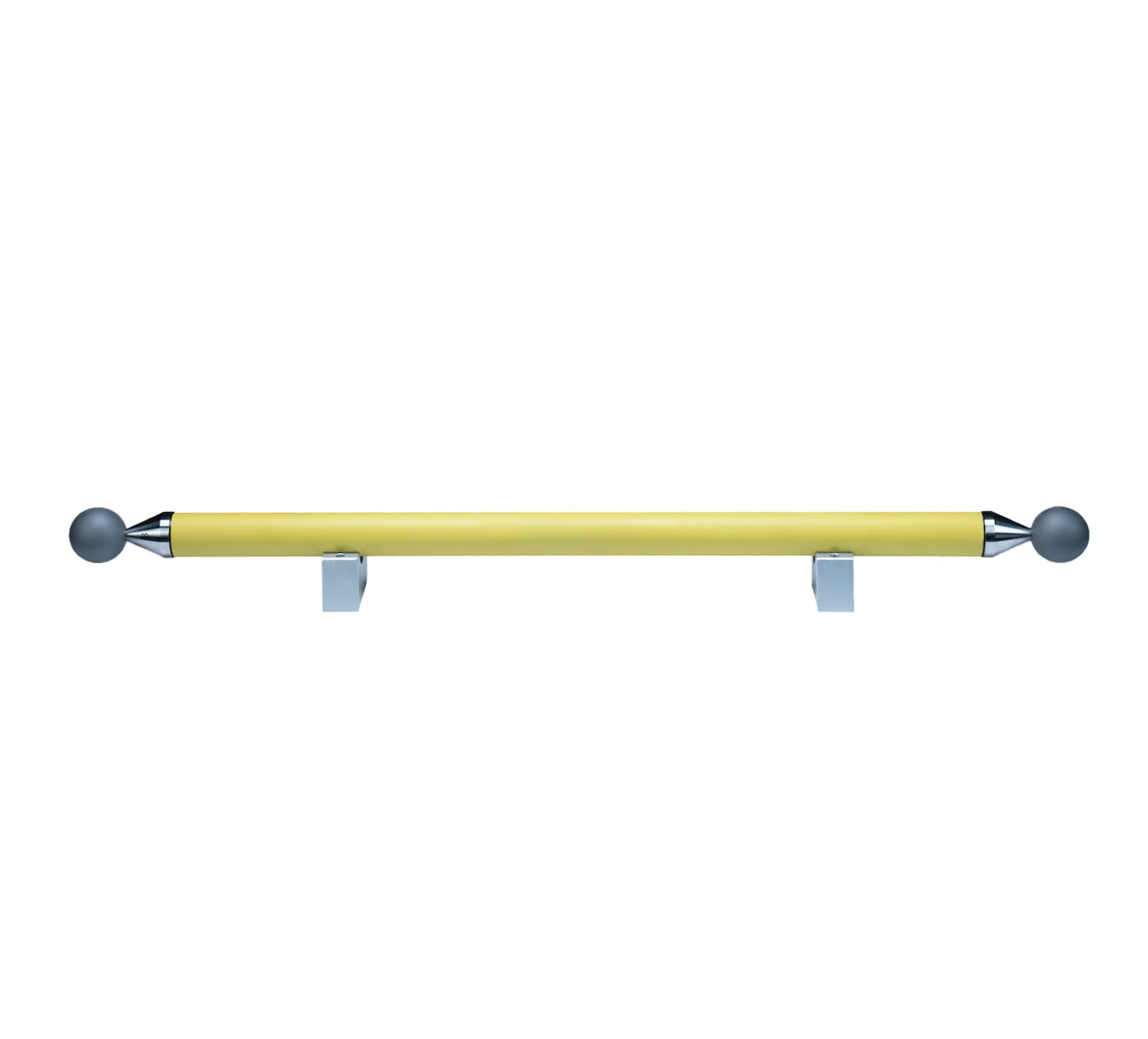

Следующим этапом мы хотели проверить заявленную точность «Лиса» на специальном приспособлении - боллбаре. И вот здесь столкнулись с неприятным нюансом, который скорее отправляется в список минусов.

Производитель заявляет, что FOX умеет сканировать без специальных меток - маркеров, которые помогают сканеру ориентироваться в пространстве. Звучит удобно, но именно здесь и началось самое интересное.

И вот здесь проявилась проблема. Геометрия боллбара однотипная и повторяющаяся - у сканера просто нет достаточного количества уникальных элементов, за которые можно «зацепиться», как это было с фигуркой из предыдущего теста. В результате FOX может неправильно совместить данные, а значит, и полученные показания будут некорректными.

Обычно такую проблему решают с помощью специальных маркеров. Но есть нюанс - FOX их не поддерживает. И это довольно странное ограничение: почему пользователю просто не дали возможность использовать маркеры там, где они действительно необходимы?

Причём проблема касается не только нашего боллбара. С другими объектами, имеющими повторяющуюся геометрию, потенциально возникнет та же ситуация. Будем надеяться, что поддержку маркеров всё-таки добавят в одном из будущих обновлений. А ниже покажем, как выглядят эти самые маркеры, чтобы было понятно, о чём вообще идёт речь.

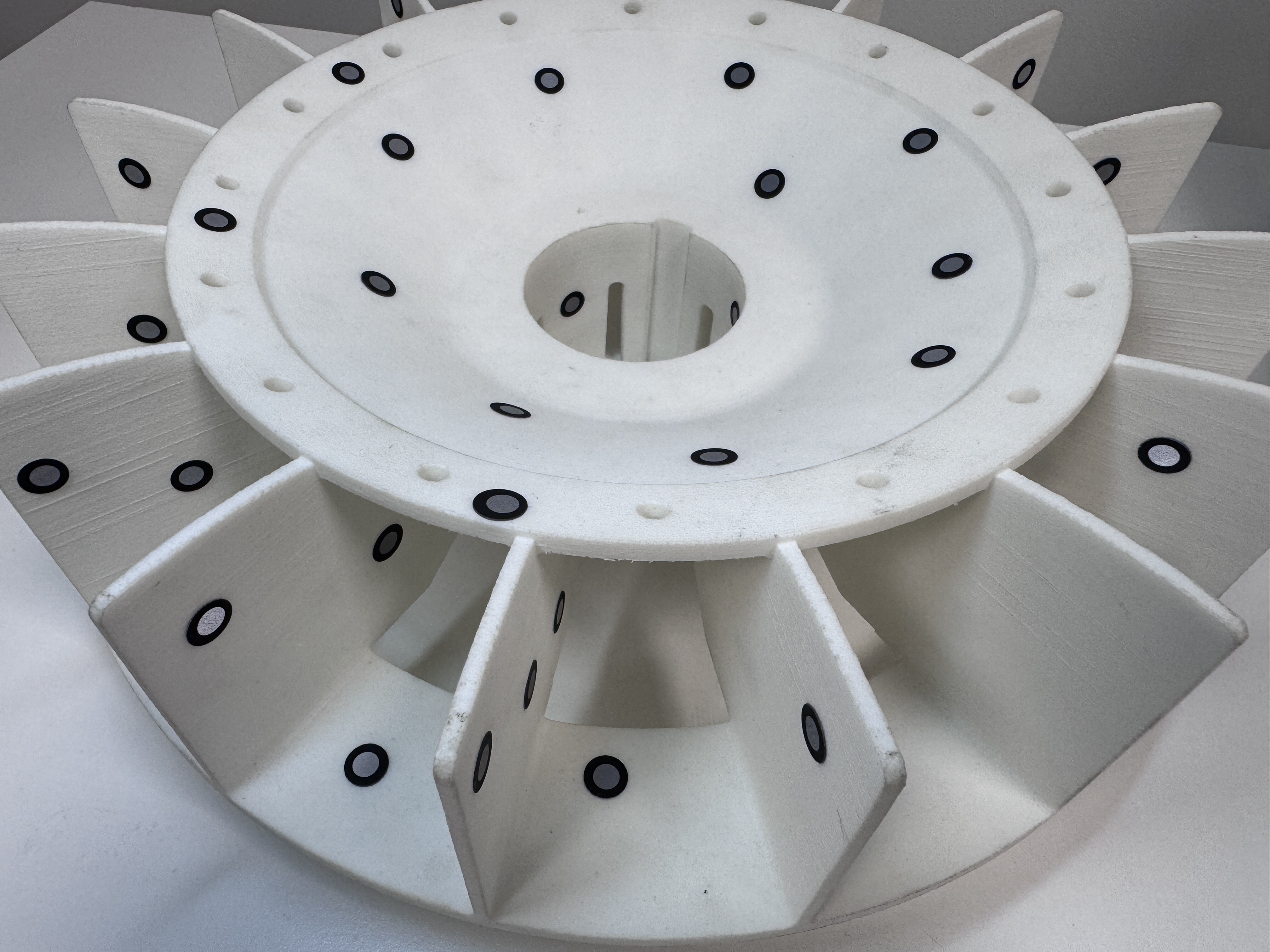

Что в итоге? «Лис» оказался на удивление способным малышом. За свои деньги он выдаёт результат, за который ещё несколько лет назад пришлось бы заплатить совсем другую сумму, а заодно потратить немало времени на освоение оборудования. Геометрию FOX держит неплохо, с текстурами непрозрачных объектов справляется достойно, а JMStudio достаточно прост, чтобы первое знакомство с 3Д-сканированием не превратилось в отдельную профессию.

Конечно, магии не случилось. Провод заметно ограничивает мобильность такого компактного устройства, отсутствие поддержки маркеров мешает при работе с повторяющейся геометрией, да и с передачей текстур есть свои ограничения. Но будем честны: с учётом стоимости «Лиса» список компромиссов выглядит вполне ожидаемо.

А вот где FOX особенно интересен, так это в образовании. Школы, технические кружки, колледжи, вузы - здесь такой формат устройства выглядит очень уместно. Маленький корпус, скромные требования к компьютеру и понятный софт позволяют быстро перейти от теории к практике. Поставили объект, настроили яркость и чувствительность, запустили сканирование - и спустя несколько минут перед вами уже 3Д-модель, с которой можно работать дальше.

И в этом, пожалуй, главная прелесть FOX. Маленькая оранжевая коробочка, которая помещается в карман, открывает дверь в довольно взрослую технологию без огромного ценника и высокого порога входа.

Для профессионала «Лис» останется бюджетным инструментом, возможности которого придётся учитывать при выборе задачи. А вот новичку он способен показать самое главное - что 3Д-сканирование и реверс-инжиниринг сегодня уже не обязательно требуют дорогого оборудования и долгого обучения.

Так что прозвище получилось подходящее. Лисёнок - маленький, доступный и достаточно хитрый, чтобы удивить.
