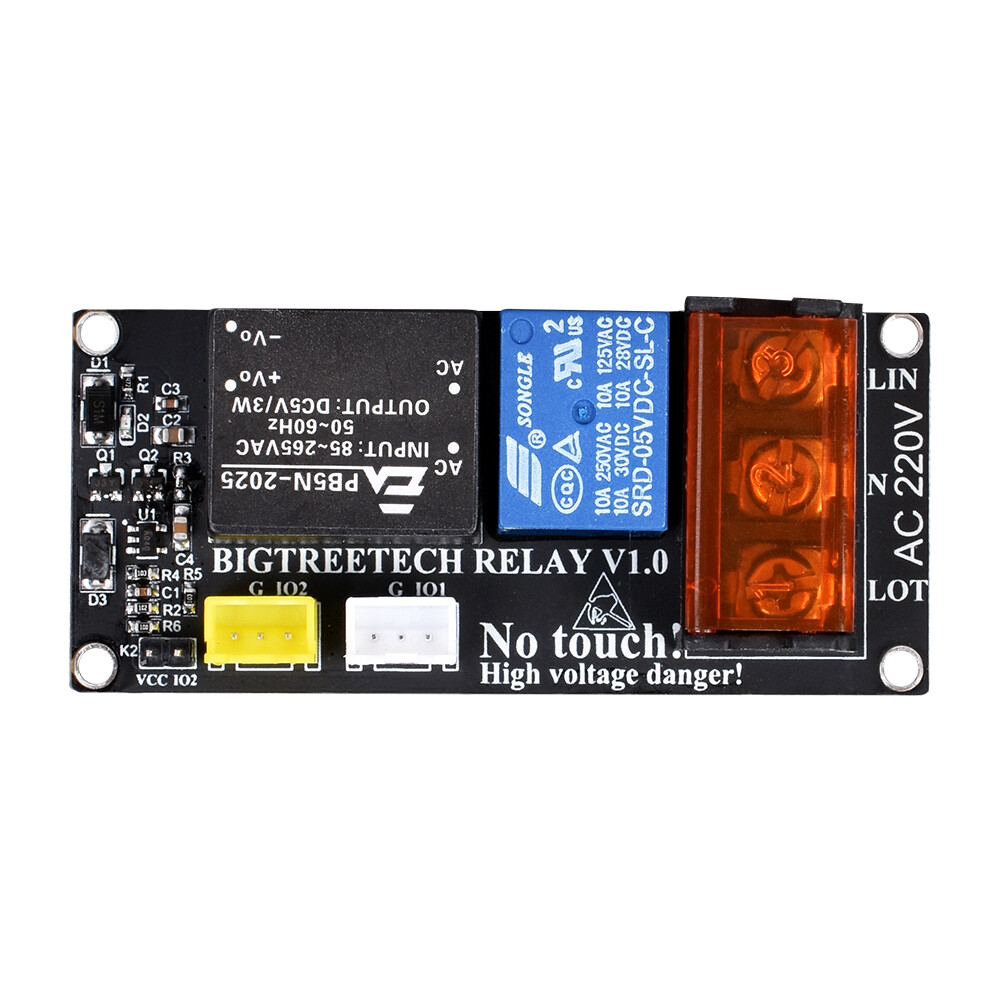

Прикупил себе bigtreetech relay v1.0, да первой модели, и вот теперь не соображу как все это дело приживить.

Если с высоковольтной все просто и понятно, то с управлением есть вопросы. Обзорщик на ютубе пишет, что на гитхабе не совсем все верно. Цеплять хочу к лерджу. С лердж х вся ясненьк- распиновка, масса, плюс, управляющий сигнал ЕСТЬ.

1вопрос- куда цеплять микрик(кнопку) на включение?

2 вопрос- куда цеплять шлейф с лерджа на отключения?

3 Это вообще реально?

Ответы на вопросы

Ответы

22.09.2020 в 08:49
0

а гибхаб не помогает решить вопросы?

https://github.com/bigtreetech/BIGTREETECH-Relay-V1.2/blob/master/BIGTREETECH%20Relay%20V1.2/BIGTREETECH%20Relay%20V1.0/Hardware/Relay%20Module%20V1.0%20user%20manual.pdf

1. микрик в VCC IO2

2. Управление в жёлтый.

белый не используется.

22.09.2020 в 08:56
0

2. Управление в жёлтый.- вот это напрягает.

Ага, спасибо! я в лоб на гит полез и не нашел раздел!

22.09.2020 в 09:31
0

возможно инвертор на транзисторе понадобится, чтоб логику инвертировать.

22.09.2020 в 09:42
0

О, зав! У вас же какой то свой модуль отключения? На  лердж плате?

22.09.2020 в 10:49
0

да, свой модуль.

1 на входе - вкл

0 на входе - выкл

У лержа наоборот, впрочем, могу ошибаться. - я таким не пользуюсь.

Ну это защита такая, чтоб налево не ходили.

22.09.2020 в 11:16
0

в своё время у меня не Лердж-К был ЗАВовский модуль на таймере 555 и твердотельном реле.

22.09.2020 в 12:02
0

а, там всё еще сложнее. бистабильное состояние.

22.09.2020 в 12:03
0

как бы никаких проблем не испытывал, отлично принтер отключался по окончании печати.

22.09.2020 в 12:11
0

ну да, какие проблемы! просто особенность коммутации единичным  импульсом. как кнопка без фиксации - нажали, включили, нажали еще раз, выключили.
