Обзор докладов Форума T-FLEX PLM 2023 - Перспективная версия T-FLEX CAD, Новые продукты, Развитие российского геометрического ядра RGK

В Москве 24 мая прошел самый масштабный за всю историю компании «Топ Системы» Форум «T-FLEX PLM 2023. От импортозамещения к технологическому лидерству». Форум посетили более 600 представителей разных компаний и холдингов!

Компания «Топ Системы» развивается быстрыми темпами. За последний год в активной работе было множество проектов, в которых были достигнуты большие успехи. Впервые традиционный Весенний Форум был разделен на 7 секций — в результате посетители мероприятия получили возможность выбрать интересующие их доклады, а мы смогли в полном объеме уделить внимание представлению результатов нашей работы. Пленарное заседание, стоявшее первым в программе мероприятия, объединило всех посетителей Форума. Зал вместил более 600 представителей российских предприятий.

Проведение пленарного заседания

Самый масштабный форум открыли генеральный директор компании «Топ Системы» Сергей Кураксин и Игорь Кочан, заместитель генерального директора по развитию PLM-технологий. С приветственным словом выступили руководители крупнейших корпораций и холдингов, отметив достижения компании «Топ Системы» и пожелав успехов в дальнейшем сотрудничестве.

Игорь Кочан и Сергей Кураксин представляют комплекс T-FLEX PLM

В рамках доклада «T-FLEX PLM 2023: от импортозамещения к технологическому лидерству» были представлены возможности комплекса T-FLEX PLM, а также новые разработки, выполненные за последний год. Комплекс построен как единая система на единой платформе T-FLEX PLM, включающей все компоненты различных вертикальных решений. Это позволяет как предлагать предприятиям готовые решения, так и предоставлять инструменты для разработки собственных систем, работающих в единой среде. Кроме того, были озвучены перспективы разработки Платформы T-FLEX PLM следующего поколения.

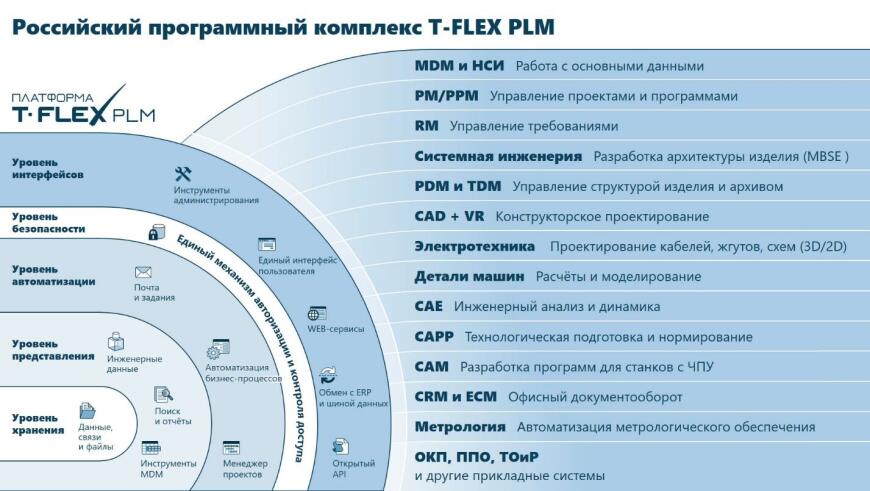

Схема комплекса T-FLEX PLM

В рамках доклада была проведена демонстрация примера проектирования изделия в единой среде на основе комплекса T-FLEX PLM. На глазах посетителей Форума был получен готовый проект изделия, начиная со сбора требований от заказчика. При этом использовались инструменты системной инженерии — нового решения в составе комплекса, которому был посвящен отдельный доклад.

В ходе живой демонстрации была показана сквозная работа систем комплекса T-FLEX PLM.

Изделие, разрабатываемое в ходе презентации

T-FLEX CAD – современные инструменты проектирования изделий различного назначения и сложности

Секция была посвящена профессиональной конструкторской системе T-FLEX CAD, объединяющей мощные параметрические возможности 2D- и 3D-моделирования со средствами создания и оформления чертежей и конструкторской документации. В ходе докладов были рассмотрены актуальные возможности системы, особенности и преимущества перспективной версии, а также решение задач в области проектирования электротехнических изделий в T-FLEX Электротехника.

T-FLEX CAD — современные средства проектирования, новые инструменты системы

Об актуальных возможностях T-FLEX CAD 17 и перспективной версии системы, над которой сейчас ведется активная работа, рассказал Алексей Плотников.

В этом году Форум посетило большое количество специалистов, заинтересованных в системах комплекса T-FLEX PLM, но не знакомых с ними ранее. Поэтому секция была начата презентацией текущих возможностей T-FLEX CAD 17 для решения задач современного производства.

Алексей Плотников представляет T-FLEX CAD, новая команда Ограничивающее тело

Доклад продолжился демонстрацией работы над перспективной версией T-FLEX CAD.

Также ведутся работы по поддержке кроссплатформенности.

Следует отметить следующие направления работы по усовершенствованию T-FLEX CAD:

• модернизация пользовательского интерфейса, обеспечивающего удобство работы на мониторах высокого разрешения;
• создание новых операций и инструментов 3D моделирования и проектирования;
• улучшение возможностей операций прямого и поверхностного моделирования для работы со сложной геометрией и импортируемой из других САПР;
• обновление команд по работе с опорной геометрией, в том числе разработка новых команд по работе с 3D кривыми;
• развитие инструментов измерения, позволяющих работать с ещё более сложной геометрией изделия;
• реализация инструментов по работе с фасетной геометрией, включая импортированную.

Большое внимание уделено вопросам поддержки системой элементов оформления (PMI) и бесчертёжных технологий. Благодаря этому в перспективной версии появится улучшенная возможность импорта PMI-данных из других систем, что уже частично реализовано в T-FLEX CAD 17. Также проводится существенная работа над командами 3D/2D размеров и другими элементами оформления.

Реализован специальный формат, позволяющий размещать модели в web и при этом хранящий в себе внутренние представления, структуру сборки, PMI-объекты и анимацию разборки. Данный инструмент открывает возможности создания интерактивных руководств и каталогов моделей в онлайн-формате.

На Форуме была продемонстрирована начальная реализация приложения для проектирования металлоконструкций. В приложении реализованы инструменты, позволяющие работать по особой методике с соединениями балок и других элементов металлоконструкций. Особенность этого решения заключается в возможности использования параметрических инструментов T-FLEX CAD, позволяющих наполнять библиотеки собственными типами профилей и элементов конструкции.

Развитие системы T-FLEX CAD продолжается очень активно, при этом наибольшая часть работы ведется по запросам пользователей. Такой подход помогает разрабатывать эффективный инструмент проектирования, отвечающий всем требованиям реальных современных производств.

T-FLEX Электротехника — обзор основных инструментов и новые возможности

Следующим в секции выступил Сергей Калинкин, менеджер продукта T-FLEX Электротехника, представив программный продукт T-FLEX Электротехника. Приложение входит в комплекс T-FLEX PLM и позволяет проектировать электротехнические изделия различной степени сложности, начиная от создания схем и заканчивая выпуском полного комплекта конструкторской документации на разрабатываемые изделия.

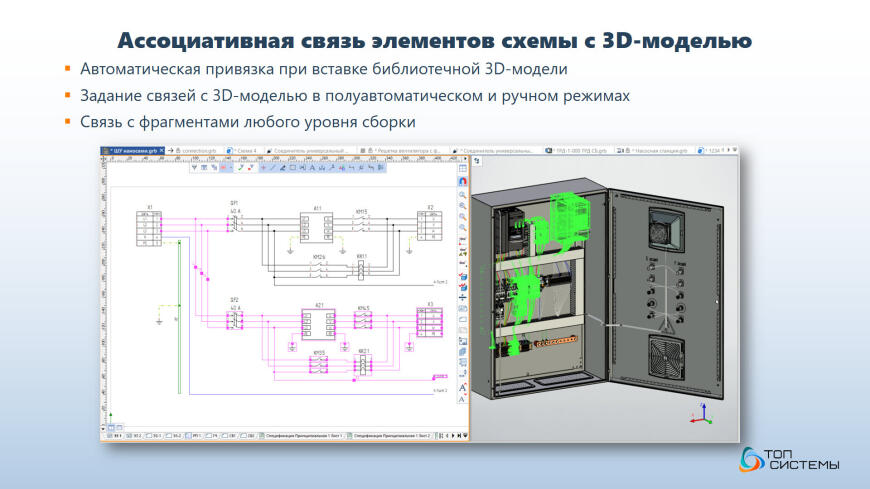

В ходе доклада слушатели ознакомились с инструментами и возможностями приложения. Особый интерес вызвала уникальная способность проводить в едином информационном пространстве разработку электрических схем, компоновку оборудования и моделирование проводки.

Пользователи восторженно оценили новые инструменты приложения, позволяющие существенно ускорить разработку проекта и избежать ошибок в проектировании: создание нескольких параллельных линий связи, автоматическая комплектация соединителей, работа с цепями и сигналами.

Особо стоит отметить существенное обновление библиотеки электротехнических изделий. Добавлены новые типы элементов: различные комплектующие соединителей, дополнительные компоненты кабельных изделий, плетенки, термоусаживаемые трубки и многое другое.

Были озвучены планы на дальнейшее развитие системы, например, появление инструмента создания топологии жгутов без использования 3D-моделей оборудования, развитие возможностей параллельной работы схемотехников и конструкторов, иерархическое проектирование многоуровневых систем.

В настоящее время активно ведутся работы по развитию имеющегося функционала T-FLEX Электротехника и созданию новых автоматизированных инструментов, позволяющих решить полный цикл задач проектирования в электротехнике.

Инструменты инженерного анализа

В рамках секции был представлен полный обзор возможностей современных инструментов инженерного анализа на платформе T-FLEX PLM и партнёрских CAE-решений, а также презентация нового продукта T-FLEX Детали машин.

T-FLEX Анализ и T-FLEX Динамика — расчётные системы инженера-конструктора

Компонент CAE комплекса T-FLEX PLM представлен решениями T-FLEX Анализ и T-FLEX Динамика: для решения задач методом конечных элементов и анализа движения механизмов соответственно. Оба программных продукта являются приложениями T-FLEX CAD и имеют привычные для пользователя интерфейс и принципы работы с моделью; могут применяться на разных этапах жизненного цикла изделия; облегчают работу специалистов и снижают издержки для бизнеса.

Сергей Бабичев представляет расчётные приложения комплекса T-FLEX PLM

На Форуме руководитель проектов Сергей Бабичев рассказал о текущих возможностях инструментов инженерного анализа и поделился планами на ближайшую перспективу. Важно отметить, что расчётные возможности комплекса T-FLEX PLM могут быть расширены за счёт следующих партнёрских разработок, которые также были продемонстрированы представителями на Форуме:

• профессиональные инструменты специалиста-расчётчика для проведения многодисциплинарного анализа — решение CADFlo от группы компаний «Т1-Интеграция»;
• специализированное решение для расчёта деталей авиационной промышленности — решение ФОРМПОСТ от компании «ИТС»;
• специализированное решение для моделирования литейных процессов — решение PoligonSoft от компании CSoft;
• решение задач динамического анализа многокомпонентных механических систем — решение EULER от компании «АвтоМеханика».

T-FLEX Детали машин —– новый продукт в комплексе T-FLEX PLM для проектирования и расчёта механизмов

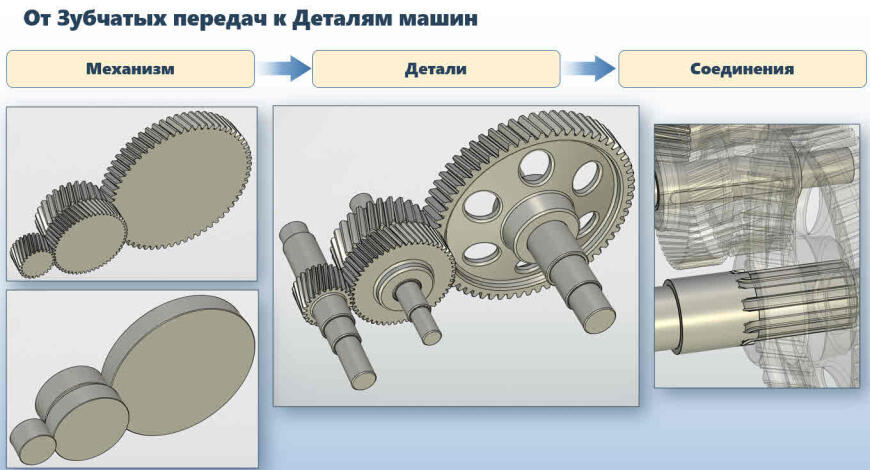

Новый продукт посетителям мероприятия презентовал Виктор Воронков, ведущий инженер. T-FLEX Детали машин является развитием приложения T-FLEX Зубчатые передачи 17-й версии T-FLEX CAD. Но это не просто добавление новых команд, выходящих за рамки тематики зубчатых передач, — приложение T-FLEX Детали машин меняет саму концепцию проектирования, расширяя её до проектирования детализированных узлов или механизмов с оценкой работоспособности по каждому компоненту.

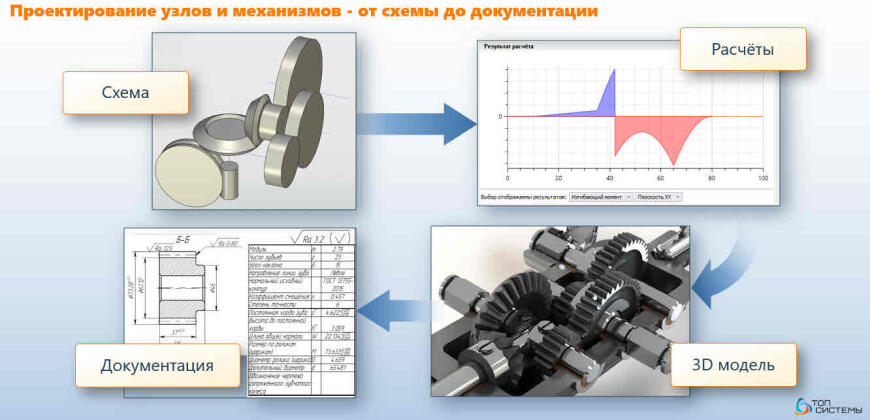

Разработав при помощи команд T-FLEX Детали машин» механизм, можно на основе его эскизной 3D-схемы сделать все детали и соединения. Иными словами, перейти от схемы зубчатых, цепных, ремённых передач и их сочетания к точным 3D-моделям деталей машин и механизмов — валов, колёс, звёздочек, маховиков, соединённых при помощи шпоночных или шлицевых соединений. Таким образом, приложение предназначено для проектирования следующих устройств: редукторы, коробки передач, подъёмные механизмы, приводы и многие другие механизмы.

Каждая команда T-FLEX Детали машин позволяет сделать расчёт прочности, расчёт отклонений размеров, расчёт контрольных размеров, сгенерировать 3D-модель. При помощи команд оформления процесс создания документации по спроектированным деталям существенно упрощается. Таким образом, используя приложение, конструктор может пройти весь путь от идеи механизма, удовлетворяющего определённым требованиям, до документации для его изготовления.

Приложение T-FLEX Детали машин полностью интегрировано в T-FLEX CAD, что позволяет использовать все конкурентные преимущества системы: широкие возможности работы с 3D-моделями и сборками, параметризация, оформление документации, расчёты с помощью T-FLEX Анализ, измерения и все другие возможности T-FLEX CAD.

Технологическая подготовка производства

Секция была выделена для представления новейших платформенных инструментов технологической подготовки производства и разработки программ для станков ЧПУ.

T-FLEX CAM — новый продукт для автоматизации производства на станках с ЧПУ

В рамках Форума впервые был представлен новый модуль T-FLEX CAM как один из продуктов единого комплекса T-FLEX PLM. Презентацию нового продукта продемонстрировал сам руководитель проекта разработки Георгий Погребняк.

Георгий представил совершенно иной образ CAM-системы, который заметно отличается от его предшественника T-FLEX ЧПУ. T-FLEX CAM является абсолютно инновационным решением, которое будет готово в ближайшее время конкурировать с современными аналогами как отечественного, там и иностранного программного обеспечения. В ходе презентации была подробно представлена основная концепция работы модуля в плане формирования проекта обработки для станков с ЧПУ, которая выделяется своей логической структурой в виде иерархии объектов и связей между ними, а также простым и удобным управлением всеми данными состава проекта.

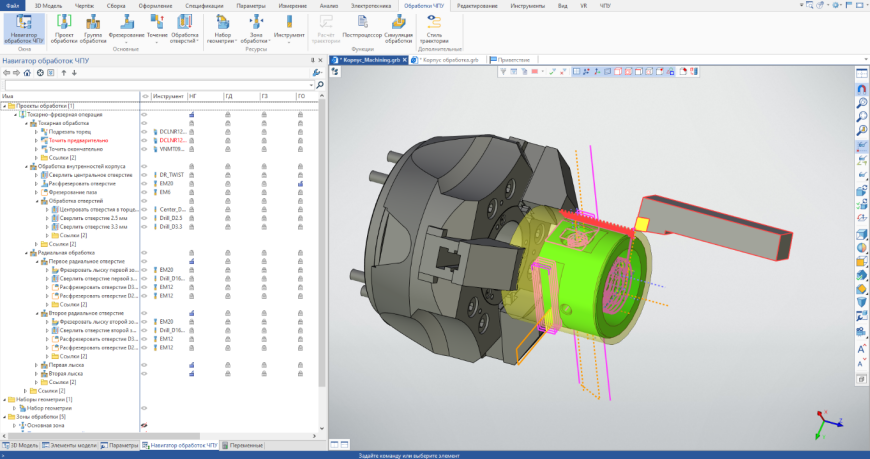

Стоит особо подчеркнуть, что еще до официального релиза продукта T-FLEX CAM уже сейчас способен выполнять полный цикл подготовки и разработки управляющих программ для основной линейки фрезерного и токарного оборудования с ЧПУ.

Ключевыми возможностями являются:

• объектная модель состава проекта обработки и всех исходных данных;
• древовидное представление структуры проекта;
• быстрая и удобная подготовка набора исходных данных для расчета траекторий обработки;
• гибкое управление всеми данными для группового изменения обработок;
• ассоциативная зависимость с геометрическими данными с помощью параметризации T-FLEX CAD;
• полный доступ к составу траектории обработки (CLDATA);
• широкие возможности по управлению настройками визуализации процесса симуляции обработки;
• использование двух режимов съема материала в процессе симуляции обработки;
• полный контроль над составом данных для симуляции и постпроцессирования обработки.

Кроме того, также были раскрыты планы по дальнейшему развитию модуля как до конца текущего года, так и на несколько лет вперед с учетом потребностей и приоритетов наших заказчиков.

Ядро геометрического моделирования RGK

Одна из сессий Форума была посвящена представлению долгожданного продукта компании «Топ Системы» — геометрического ядра RGK. Сессию вели директор по разработке компании Сергей Козлов и заместитель директора по развитию технологий 3D-моделирования Леонид Баранов, являющийся руководителем группы разработки геометрического ядра RGK.

Сергей Козлов и Леонид Баранов представляют геометрическое ядро RGK

В первой части секции Сергей Козлов рассказал об истории создания и текущем статусе геометрического ядра. В настоящее время RGK SDK готов к передаче сторонним разработчикам для пробного использования.

Вторую часть секции вёл Леонид Баранов. Он рассказал о принципах построения модели данных геометрического ядра RGK, его архитектурных особенностях и наиболее сложных и интересных задачах, которые приходится решать разработчикам модуля. Рассказ сопровождался большим числом иллюстраций и демонстрацией сравнительных тестов.

Леонид Баранов представляет архитектуру ядра

Работа над ядром идёт высокими темпами, так как компания «Топ Системы» ставит перед собой задачу в максимально короткие сроки достичь уровня существующих западных мировых лидеров в области геометрического моделирования, а возможно, и превзойти этот уровень.

Подробно о геометрическом ядре RGK будет рассказано в отдельном материале.

В рамках конференции происходил непрерывный живой диалог заказчиков и специалистов компании «Топ Системы». Участники задавали актуальные и волнующие их вопросы, касающиеся работы, внедрения и использования комплекса T‑FLEX PLM, а также делились своими пожеланиями по его дальнейшему развитию. Мы хотим поблагодарить всех посетителей нашего самого масштабного Форума. Спасибо, что пришли поддержать нас в такой ответственный момент. Мы продолжим работать и развивать все наши направления разработки, стремясь к технологическому лидерству!
