Технологии 3D-сканирования в литейном реверс-инжиниринге

LONG NHÂN — небольшое вьетнамское предприятие, в основном занимающееся литейной разработкой и производством. Когда дело доходит до обратного проектирования, компания использует технологии 3D-сканирования, помогающие получать исходные данные для дальнейшей модификации и изготовления инновационных продуктов.

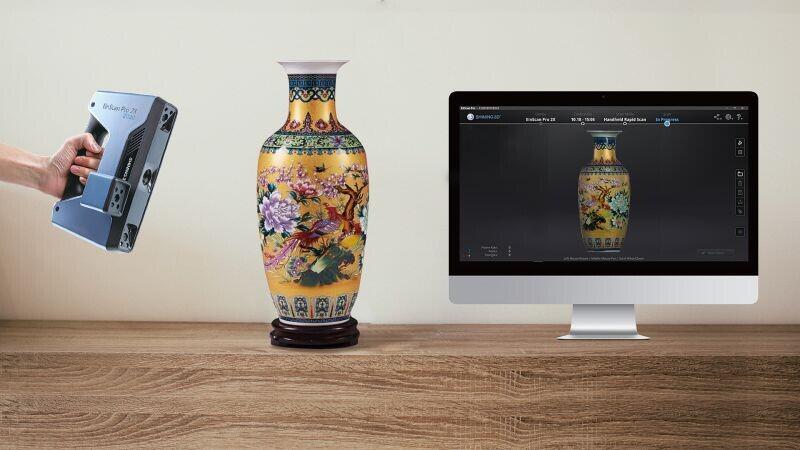

В реверс-инжиниринге способность быстро и аккуратно формировать 3D-данные играет ключевую роль. Ради повышения эффективности компания LONG NHÂN недавно решила интегрировать в рабочие процессы 3D-сканер EinScan Pro 2X 2020 от Shining 3D.

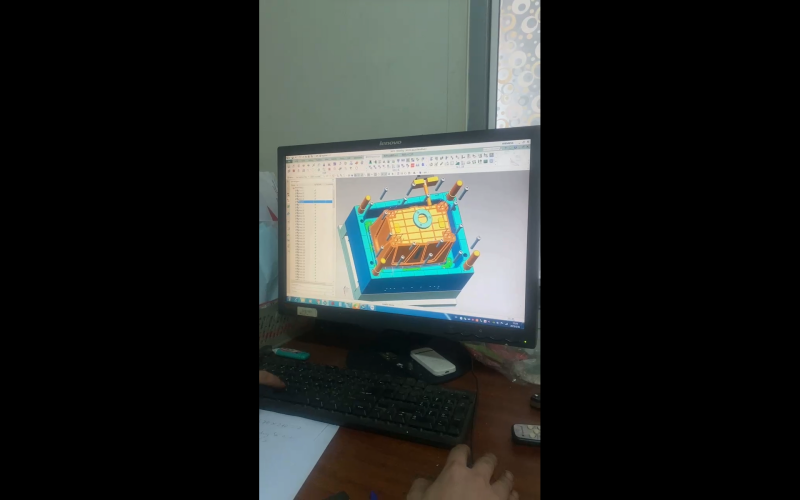

Обычно 3D-сканер используется для оцифровки существующих объектов, затем получаемые данные экспортируются в системы автоматизированного проектирования и дорабатываются инженерами.

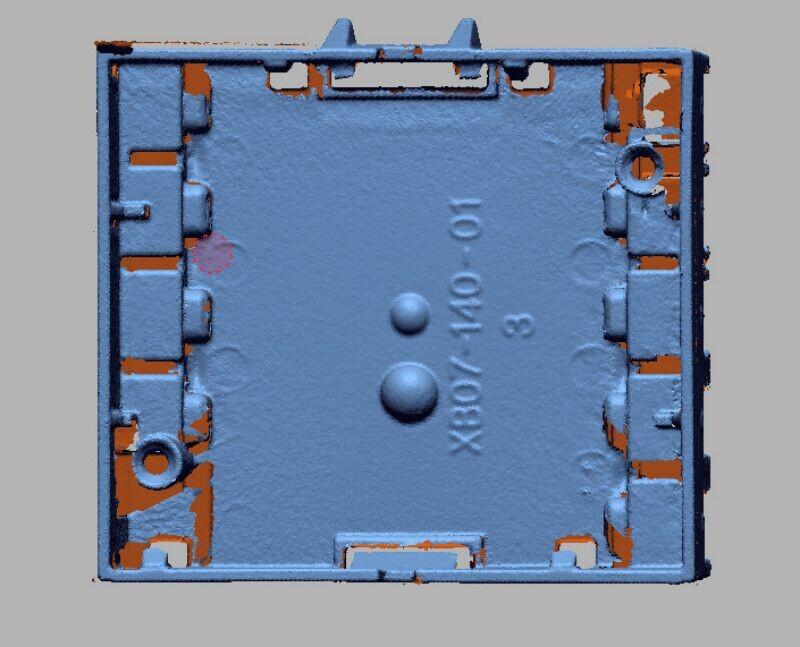

Исходные отливки могут быть любых размеров и форм, зачастую с неравномерно изогнутыми поверхностями. Традиционные измерительные методы при работе с такими геометрически сложными объектами слишком трудозатратны. 3D-сканирование, с другой стороны, позволяет получать точные 3D-модели в считанные минуты.

3D-сканеры EinScan Pro 2X 2020 предлагают три режима работы. В стационарном режиме достигается точность до 0,04 мм. Этот режим идеально подходит для трансформации изделий в цифровые 3D-модели с высоким разрешением, особенно при работе с мелко- и среднегабаритными деталями, помещающимися на синхронизированный поворотный столик.

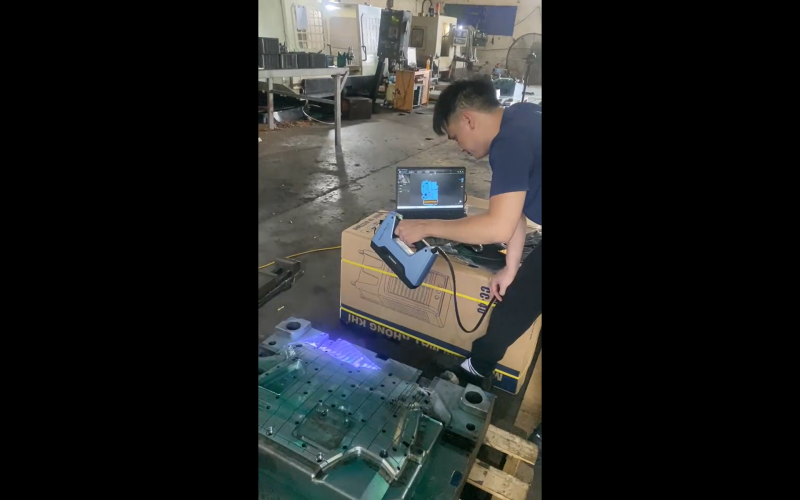

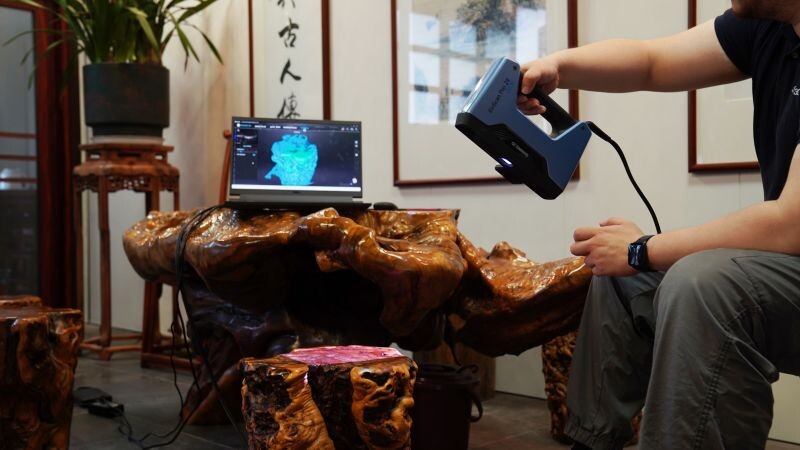

В ручном режиме с высоким разрешением (HD) тоже можно получать высокодетализированные модели, но этот режим позволяет оцифровывать не только мелкие, но и крупногабаритные изделия.

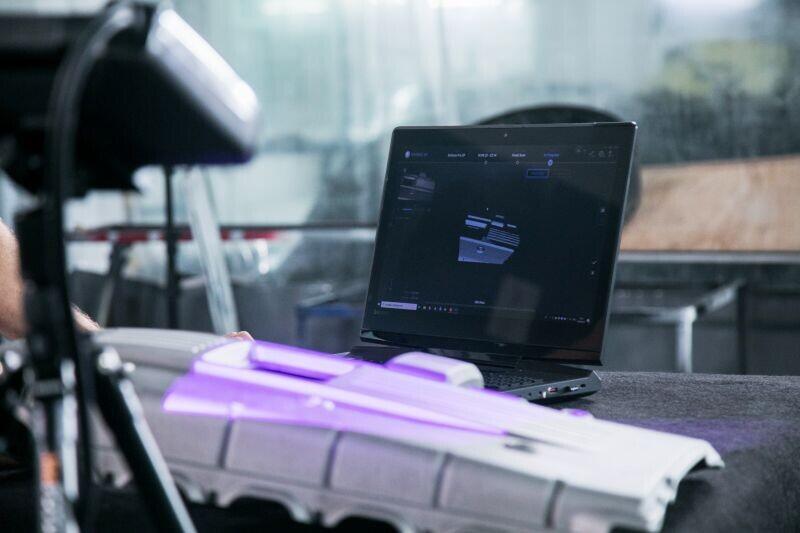

В скоростном ручном режиме достигается производительность на уровне полутора миллионов точек в секунду. Этот режим оптимален в случаях, когда требуется быстрая оцифровка больших объектов.

При желании на разных участках объектов можно использовать разные режимы 3D-сканирования. Например, можно отсканировать крупный объект целиком в скоростном режиме, а затем провести чистовую оцифровку ключевых зон в режиме высокого разрешения — там, где требуется высокая детализация.

Внедрение 3D-сканера EinScan Pro 2X 2020 значительно сократило временные издержки компании LONG NHÂN. Сейчас на производство относительно простых гипсовых форм уходят один-два часа, а формы для отливки наиболее геометрически сложных и крупногабаритных изделий, как правило, изготавливаются в течение одного дня.
