Откидной гильзоулавливатель для АК-74: от 3D-скана до готовой модели

Стрелковые тиры с автоматами Калашникова знают проблему: АК-74 бросает гильзы вправо-вперёд на несколько метров, и после каждой смены их приходится собирать по всей галерее. Готовых улавливателей именно под АК почти нет, поэтому я сделал свой, под печать на обычном FDM-принтере. Ниже — что получилось, как проверял и как напечатать.

Что это и как работает

Корпус висит справа от ствольной коробки, напротив окна выброса, и держится закрытым на магнитах. Главная особенность — он откидной. Чтобы взвести автомат, достаточно потянуть верх корпуса от себя: он поворачивается на шарнире до упора на 25° и открывает рукоятку затворной рамы. Корпус при этом наклоняется наружу, поэтому собранные гильзы не высыпаются. Прижал обратно — магниты защёлкнули, можно стрелять.

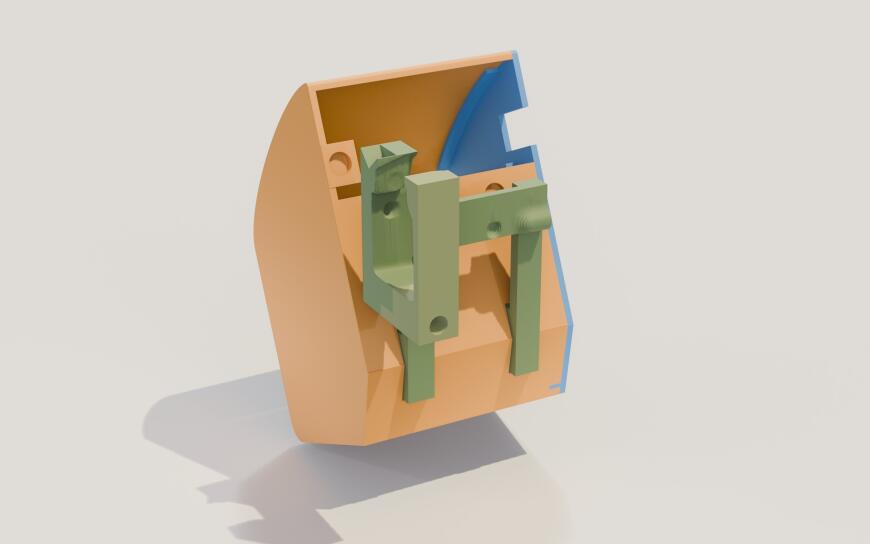

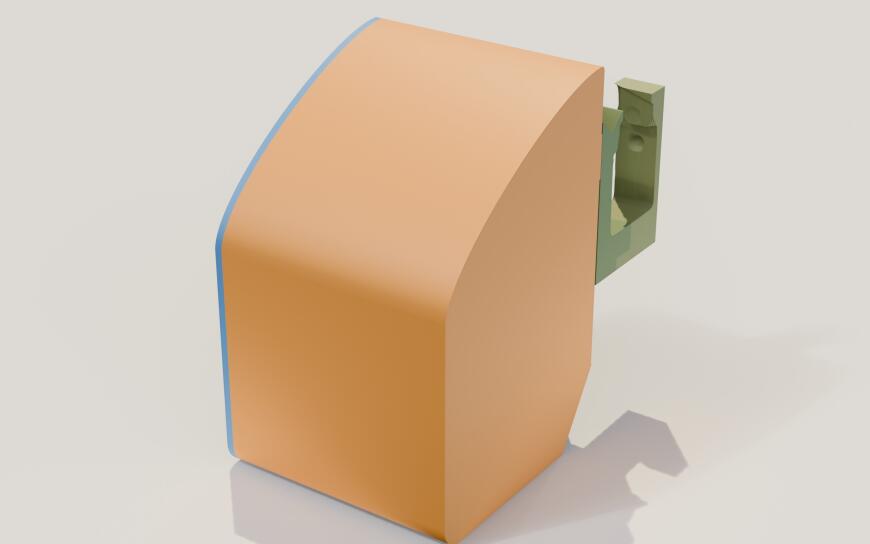

Сторона к автомату: окно для гильз, планка-хомут и стойки шарнира

Крепление — двухсоставная планка-хомут. Она охватывает ствольную коробку сразу за цевьём, в районе передних заклёпок, и стягивается одним винтом M6. Её внутренняя поверхность построена по 3D-скану коробки: выступы ложатся на заклёпки, люфта нет, а автомат дорабатывать не нужно. От планки вниз идут две стойки, на которых через стальной пруток ⌀4 мм висит корпус.

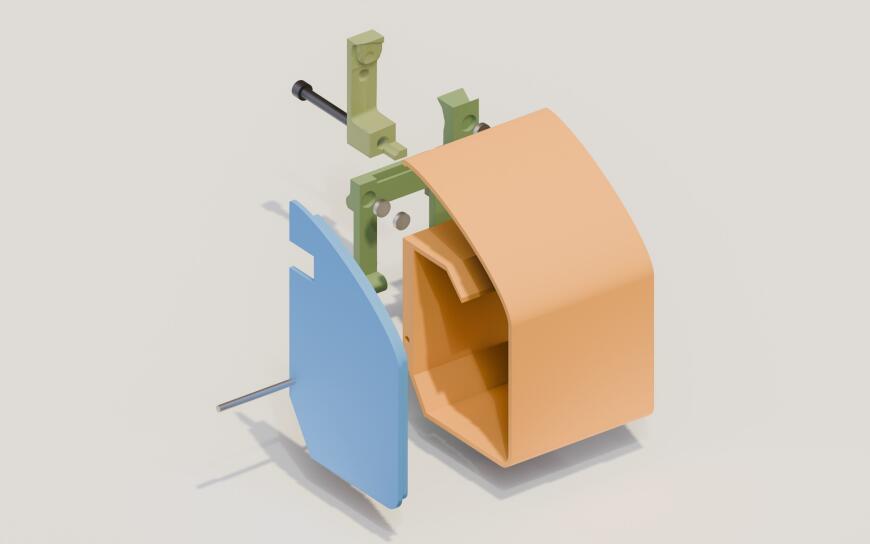

Состав: корпус, задняя крышка, планка из двух частей, ось, 4 магнита, винт M6

Выброс гильз

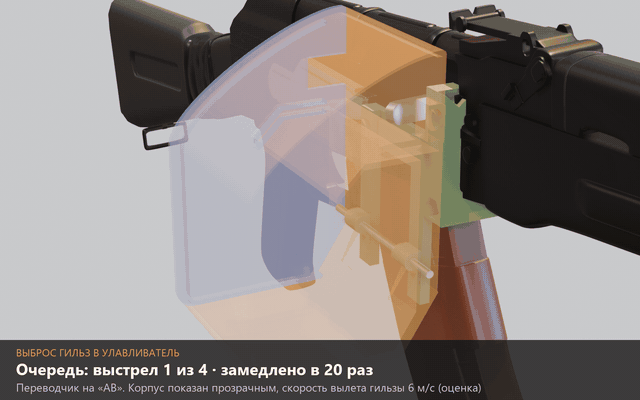

Самое интересное было убедиться, что гильзы действительно остаются внутри. Я прогнал физическую симуляцию очереди из 4 выстрелов: гильза 5,45×39 вылетает из окна выброса вправо-вперёд со скоростью около 6 м/с, бьётся о переднюю и боковую стенки и падает на дно. В симуляции все четыре гильзы остались в корпусе. На анимации корпус прозрачный, движение замедлено в 20 раз.

Ничему не мешает

Улавливатель не должен мешать работе автомата, поэтому каждое движение я проверял на столкновения со сканом коробки:

• Затворная рама. Рукоятка на всём ходе (взял 120 мм с запасом) проходит через паз в задней крышке. Минимальный зазор — 3,3 мм, до корпуса — не меньше 10,9 мм.
• Переводчик огня. Во всех положениях — ПР, АВ, ОД — рычаг не касается улавливателя, зазор не меньше 2,6 мм.
• Откидывание. Корпус свободно поворачивается до 25° и упирается в стойки на ~28°. Магазин при этом не задевается.

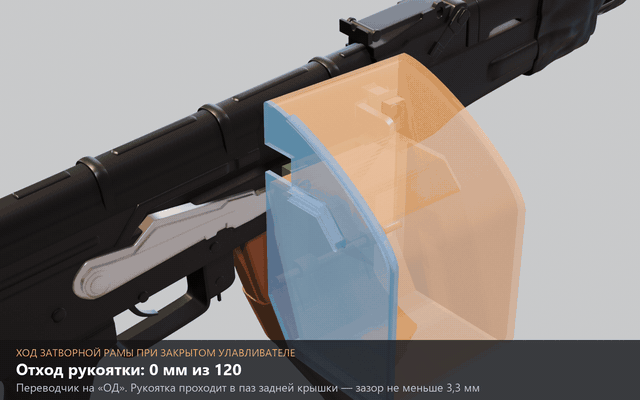

Ход рукоятки затворной рамы при закрытом улавливателе (переводчик на «ОД»)

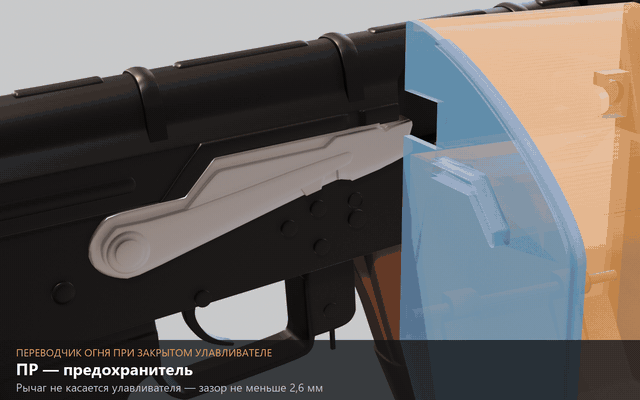

Переводчик огня проходит все положения

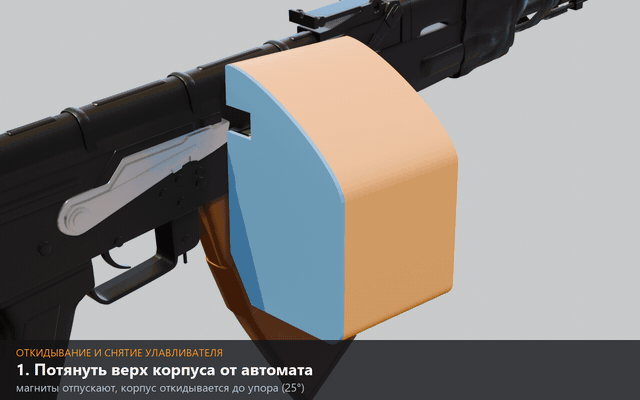

Откидывание для взведения и полное снятие корпуса

Как проектировал

Отправная точка — 3D-скан ствольной коробки моего АК-74. Планку подогнал к скану: посадочная поверхность получена вычитанием тела коробки с зазором 0,1–0,15 мм. Все детали построены параметрически открытыми инструментами (Python: manifold3d, shapely, trimesh), сборка и анимации — в Blender. В проектировании и проверках помогал ИИ-ассистент: совмещение со сканом, проверка ходов на столкновения, симуляция выброса. Все STL — замкнутые твёрдые тела, слайсер ничего не чинит.

Печать

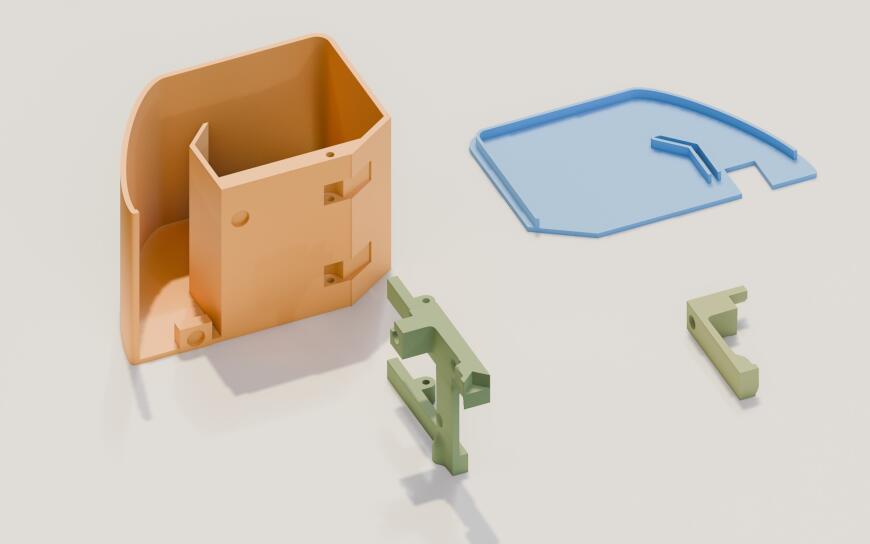

Четыре детали. STL уже развёрнуты так, как ставить на стол

• Материал: ASA или ABS (лучше держат нагрев), PETG — допустимо. PLA не подходит: горячие гильзы его размягчают.
• Сопло / слой: 0,4 / 0,2 мм; 4 периметра, 5 слоёв сверху и снизу.
• Заполнение: корпус и крышка — 25–30 %, обе части планки — от 50 %.
• Корпус печатается стоя на переднем торце, крышка — плашмя, планка ч. 2 — плашмя, все без поддержек.
• Планка ч. 1 (со стойками) — на торце рейки, с поддержками и каймой 5–8 мм.
• Габарит самой большой детали — 154 × 101 × 98 мм.

Покупное и сборка

• Стальной пруток ⌀4 × 97 мм — подойдёт гвоздь 4×100 с откушенной шляпкой.
• 4 неодимовых магнита ⌀10×3 мм (N35 и выше).
• Винт M6×45 (DIN 912) — не длиннее, иначе упрётся в корпус. Гайка и шайба M6.
• Эпоксидка или циакрин для магнитов.

Отверстие под ось в корпусе прогнать сверлом 4,5 мм (корпус должен вращаться свободно), в стойках — 4,0 мм (пруток сидит плотно). Магниты вклеить парами так, чтобы они притягивались: проверьте полярность заранее.

1. Вклеить магниты в планку и корпус.
2. Надеть половинки планки на коробку за цевьём, гайку M6 — в шестигранный карман, стянуть винтом.
3. Завести стойки в пазы корпуса и вставить ось с заднего торца до упора.
4. Вставить заднюю крышку буртиком внутрь, пазом к автомату — она же держит ось.

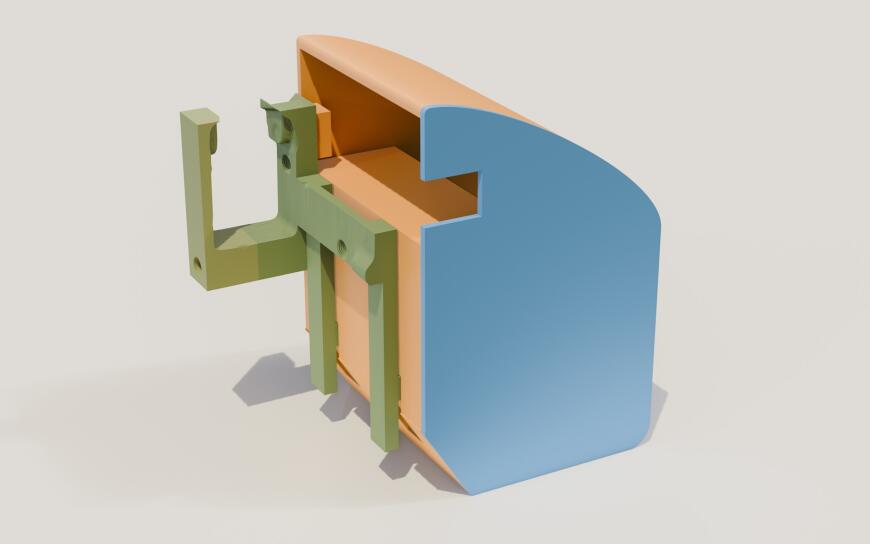

Задняя крышка с пазом под рукоятку затворной рамы

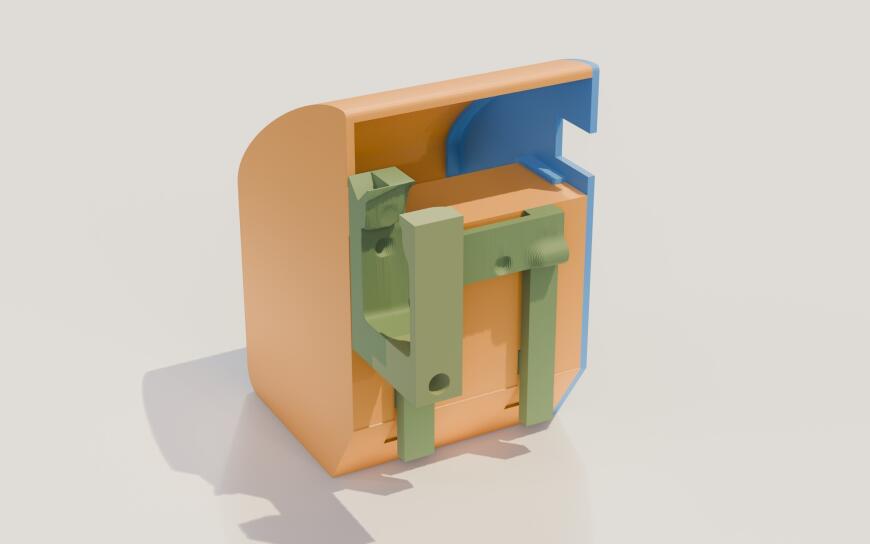

Корпус откинут до упора

Важно

• Сборку и проверку делайте только на разряженном автомате: магазин отсоединён, патронник проверен. Перед стрельбой несколько раз отведите раму до упора и пройдите переводчиком все положения.
• Посадка проверена по скану одного экземпляра АК-74. На АК-74М, АКС-74, гражданских версиях и других экземплярах размеры могут отличаться.
• Гильзы сразу после стрельбы горячие — высыпайте после остывания или в перчатках.
• Вместимость — около 100–120 гильз (оценка). Удобно опустошать после каждых трёх магазинов: снять заднюю крышку и высыпать.

Файлы

STL, описание и настройки печати — на Printables: AK-74 Brass Catcher – Hinged, Magnetic, Swing-Out.

Лицензия CC BY-NC 4.0: бесплатно скачивать, печатать для себя и дорабатывать с указанием автора. Коммерческое использование запрещено.

Буду рад отзывам и фото, если кто-то напечатает — особенно на других вариантах АК.
