Как 3D-сканеры EinScan HX помогают оснащать медицинский транспорт

Компания System Strobel — производитель служебных транспортных средств, специализирующийся на каретах скорой помощи и другом медицинском и спасательном транспорте из переоборудованных фургонов и легковых автомобилей. Предприятие занимается всем, что не связано непосредственно с ходовыми частями, и снабжает специально оснащенным транспортом бригады скорой помощи, аварийно-спасательные службы и полицию.

Audi A6 в цехах System Strobel

Компания по старинке полагается на ручной труд практически на каждом производственном этапе, но в то же время эволюционирует, не обходя стороной инновации и цифровизацию. Недавно конструкторский отдел предприятия обзавелся 3D-сканером EinScan HX для оптимизации процессов проектирования при работе со специализированными автомобилями, требующими уникального оснащения.

Переделка Audi A6 в аварийно-спасательный автомобиль

В качестве примера рассмотрим кастомизацию интерьера только что сошедшего с конвейера Audi A6. После завершения работ этот универсал будет служить транспортом для врача и санитара-водителя, плюс сможет перевозить необходимое медицинское оборудование для оказания неотложной медицинской помощи. Нередко такие машины сопровождают и кареты скорой помощи, если требуется дополнительный медицинский персонал.

В первую очередь это транспорт для врача, но багажный отсек вмешает значительный объем оборудования, которое должно быть размещено в упорядоченной форме, надежно закреплено и легкодоступно в напряженной рабочей атмосфере. Багажник оснащается набором рельсовых креплений из нержавеющей стали, на которые устанавливаются различные выдвижные ящики и контейнеры.

Новые правила игры с 3D-сканером EinScan HX

В прошлом инженеры System Strobel осуществляли замеры всего багажника вручную с помощью различных инструментов, затем преобразовывали результаты в цифровую форму, а потом уже занимались проектированием кастомизированного отсека. Само собой, все это выливалось в большие трудозатраты с высоким риском ошибок.

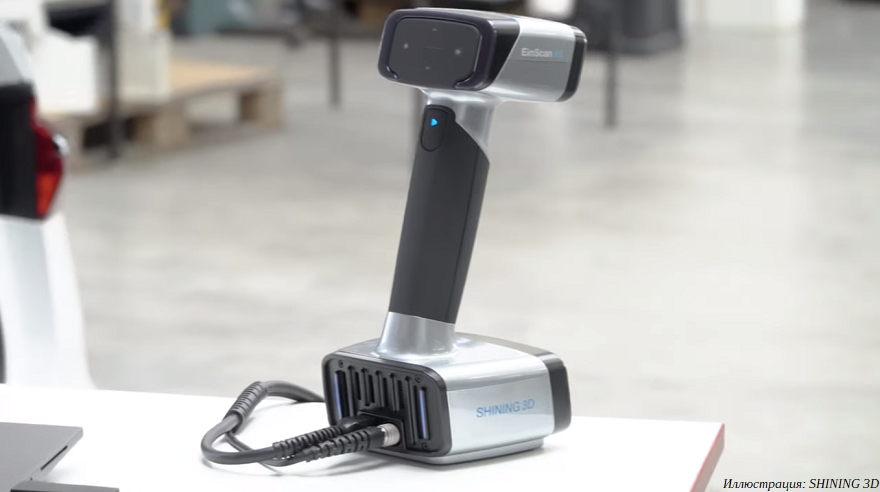

EinScan HX стал серьезным подспорьем для System Strobel: 3D-сканер позволяет проводить измерения с высокой точностью и сокращать время, требуемое на детализацию всех характеристик багажного отсека.

Кастомизация багажника с помощью 3D-сканера EinScan HX

Процедура 3D-сканирования выполняется рядом со сборочной линией. Перед сканированием багажник обклеивается маркерами, ради максимальной точности при работе с темными поверхностями используется режим лазерного сканирования с разрешением 0,05 мм. Некоторые параметры, такие как яркость, регулируются по ходу сканирования. Получаемые данные позволяют не только реконструировать внутренний облик, но и фактически получать чертежи для дальнейшей подгонки креплений и размещения оборудования.

Сканирование багажника Audi A6 3D-сканером в лазерном режиме

EinScan HX помогает быстро и эффективно оцифровывать внутреннюю структуру багажника

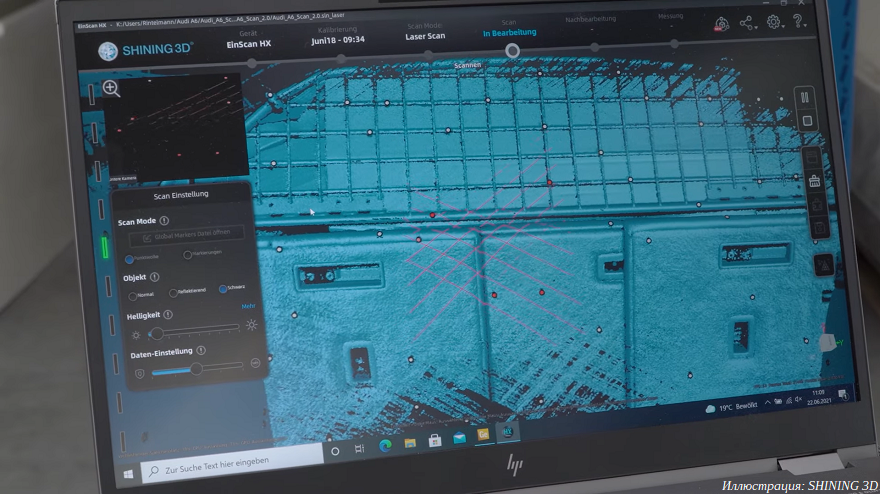

Визуализация полученных данных в программном обеспечении ExScan

После 3D-сканирования багажника облако точек обрабатывается с помощью программы Geomagic Essentials, а затем экспортируется в формате STEP для дальнейших работ в системе автоматизированного проектирования.

Обработка облака точек в Geomagic Essentials

Имея на руках цифровую модель багажника, можно сразу приступать к проектированию крепежной оснастки. Работа с данными 3D-сканирования дает массу преимуществ: например, ставится проще проектировать крепления необычной формы, при этом вырастает точность исполнения и снижаются временные затраты.

Проектирование крепежной структуры для установки в багажник

После подготовки чертежей начинаются работы по подготовке и установке компонентов.

Итоговая конструкция, установленная в багажник

System Strobel выбрала 3D-сканер EinScan HX ввиду его непревзойденной гибкости и выгодного сочетания стоимости и эффективности. SHINING 3D, со своей стороны, всегда готова оказать быструю техническую поддержку через местный офис. С помощью EinScan компания System Strobel оптимизирует и цифровизирует рабочие процессы, оставаясь верной традициям высокого качества, эргономики, безопасности и надежности выпускаемого транспорта и оборудования, каждый день спасающего жизни.

Подробную информацию о 3D-сканерах EinScan HX и других продуктах под брендом Shining 3D можно найти на нашем сайте.
