Эволюция ходовой от Т-16 до Т-18 1-й серии: мои наблюдения и чертежи.

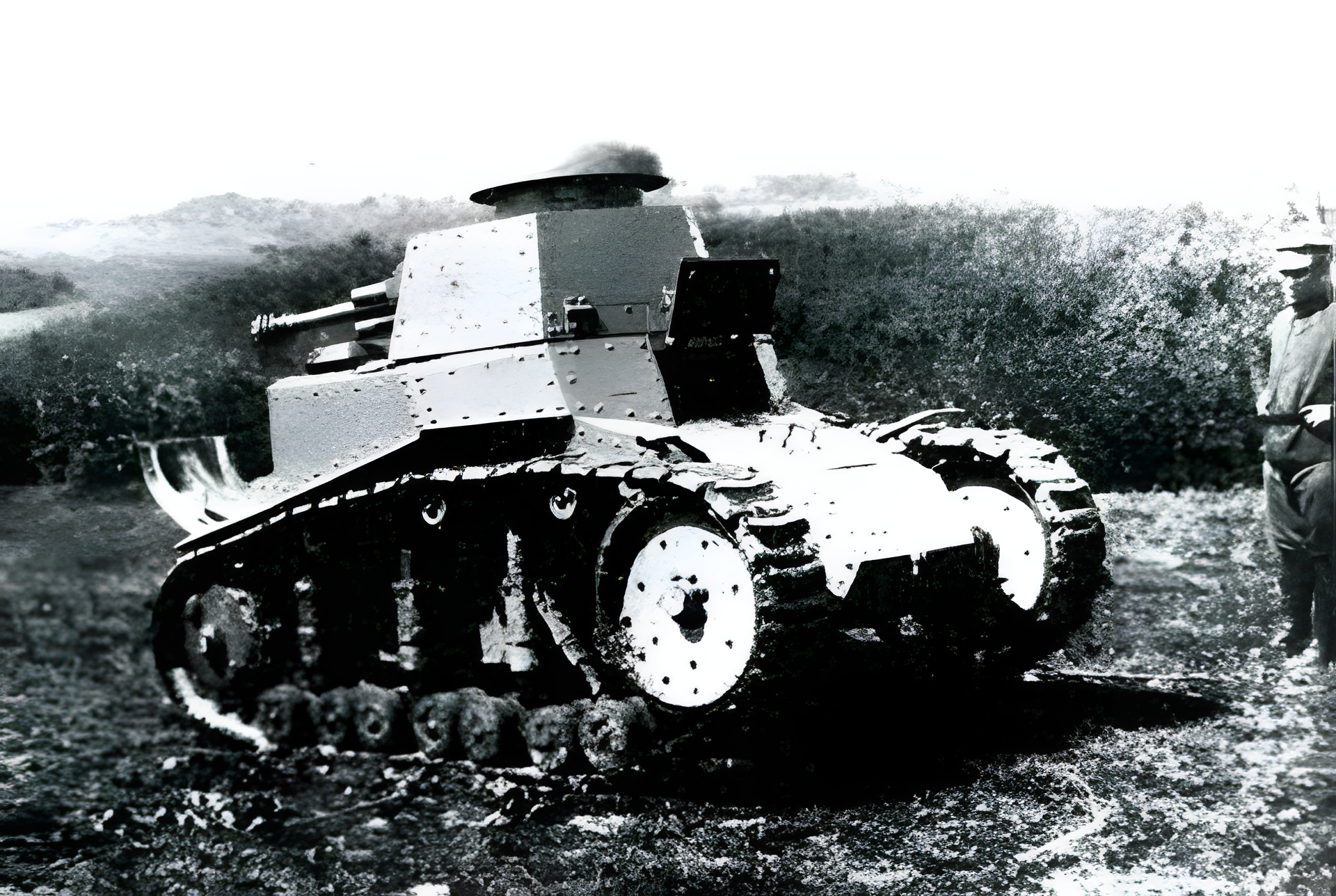

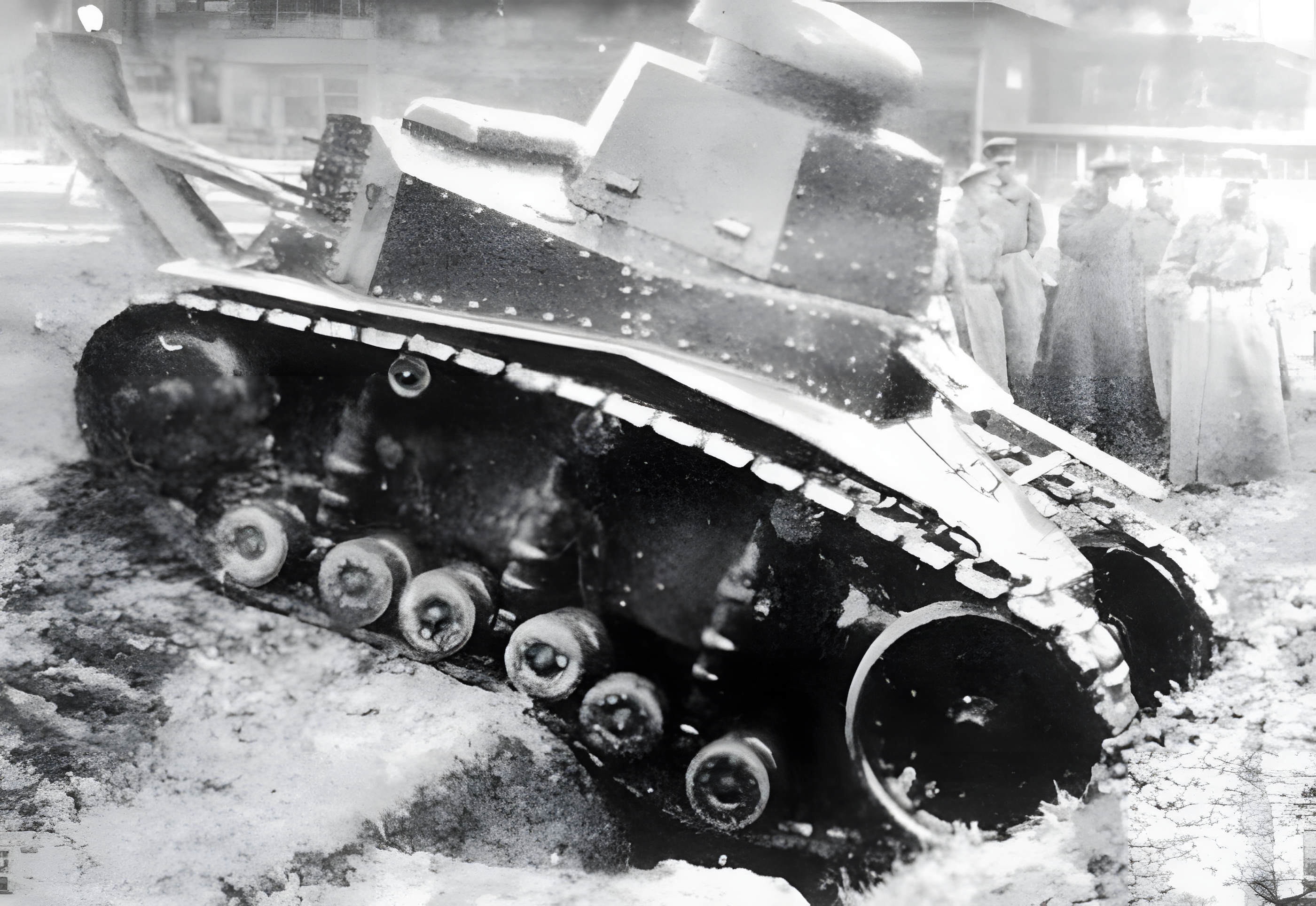

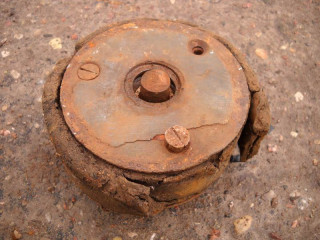

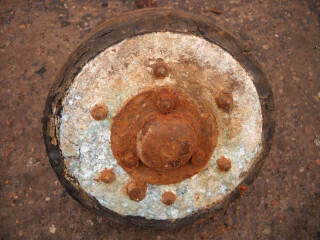

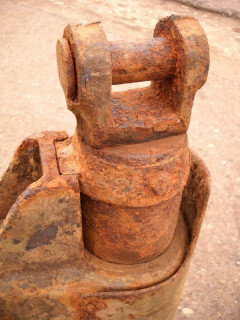

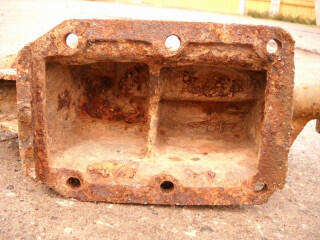

Здравствуйте, друзья! Сразу хочу предупредить: я не профессиональный историк,и могу ошибаться. Все архивные схемы и фотографии я ищу в свободном доступе в интернете, бережно воссоздавая геометрию машин в AutoCAD. В процессе работы над архивными материалами неизбежно сталкиваешься с путаницей в кадрах и чертежах тех лет, но тем интереснее находить истину.Сегодня я полностью завершила моделирование ходовой части Т-18 (МС-1) первой серии. И мне захотелось наглядно показать вам, как шаг за шагом эволюционировала эта подвеска в моих проектах.1. Прототип Т-16.Оригинальных заводских чертежей на него практически нет, поэтому я опиралась исключительно на исторические фотографии. По ним четко видно, что у Т-16 была жесткая подвеска и характерный передний спаренный опорный каток. Размеры самих катков для этой модели я взяла с верифицированных чертежей Т-18 первой серии.

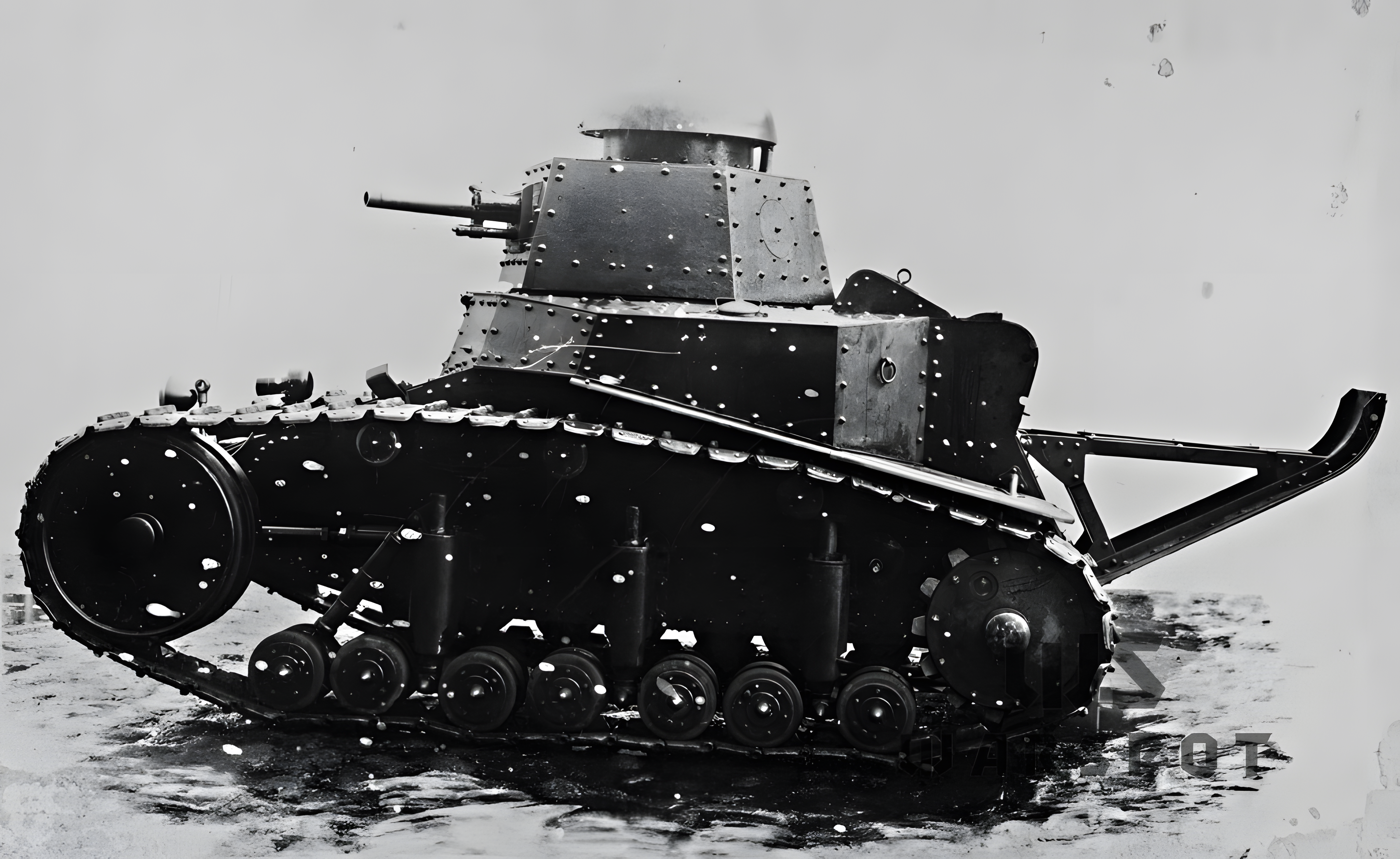

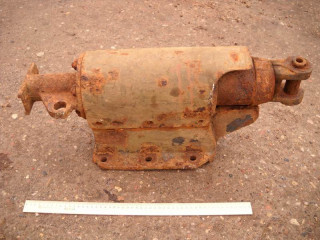

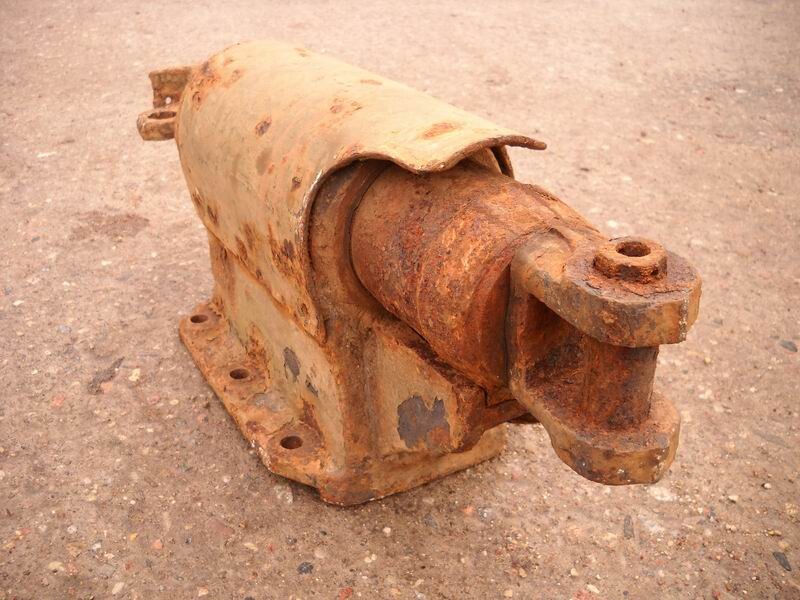

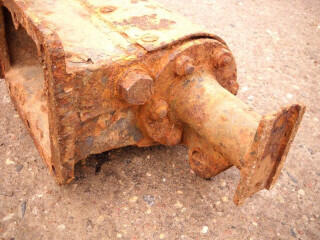

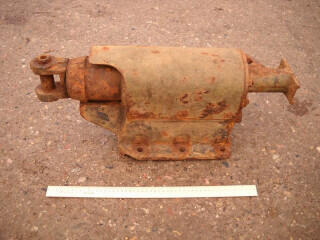

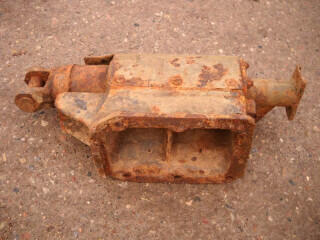

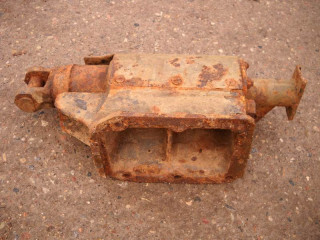

 Предсерийный Т-18 «эталонный»Следующим моим проектом стал предсерийный эталонный вариант. Изучая его, я заметила любопытную деталь: на разных исторических снимках передняя пара роликов с амортизаторами у него то присутствует, то отсутствует. В своей модели я постаралась передать этот переходный момент.

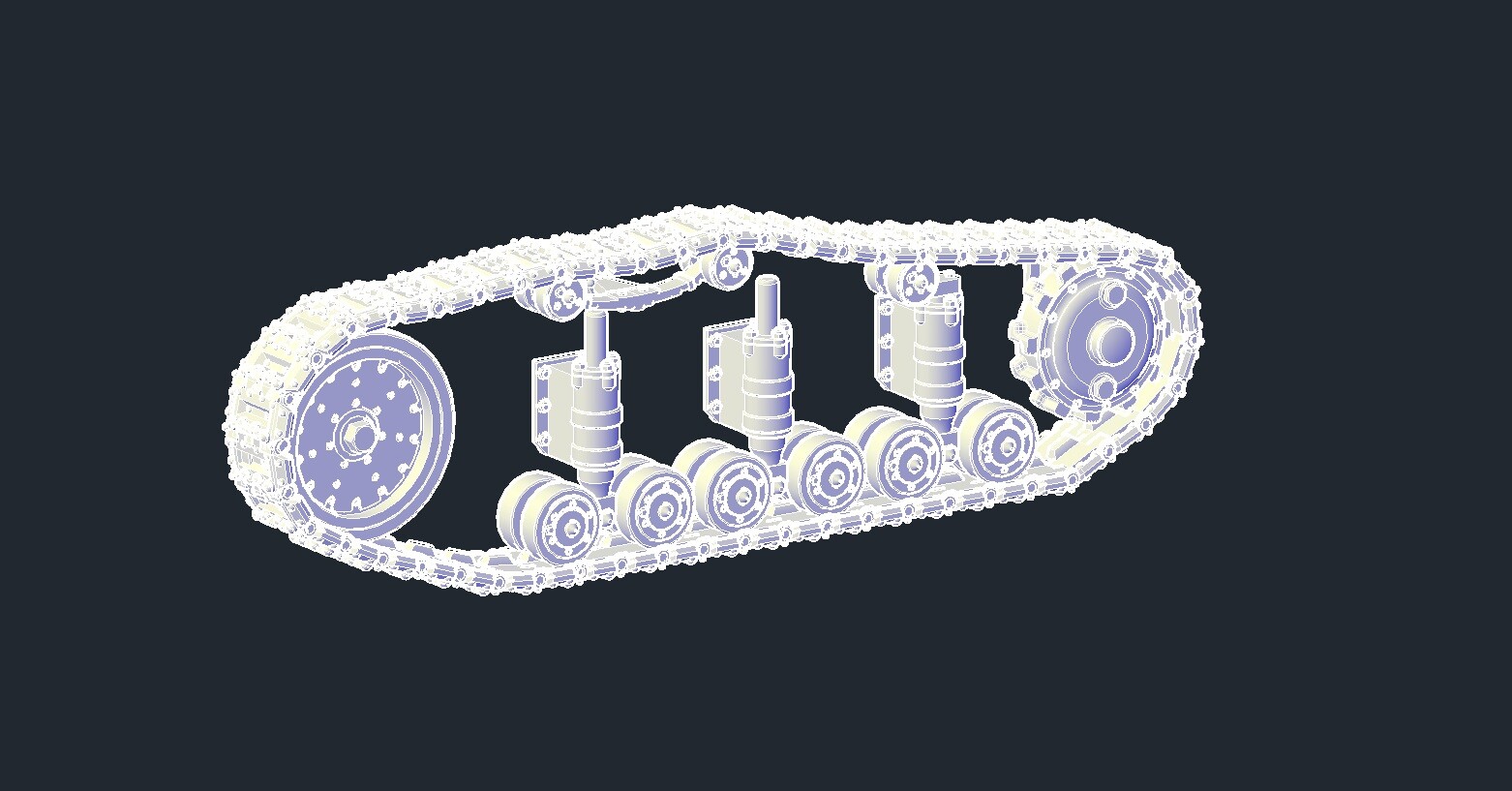

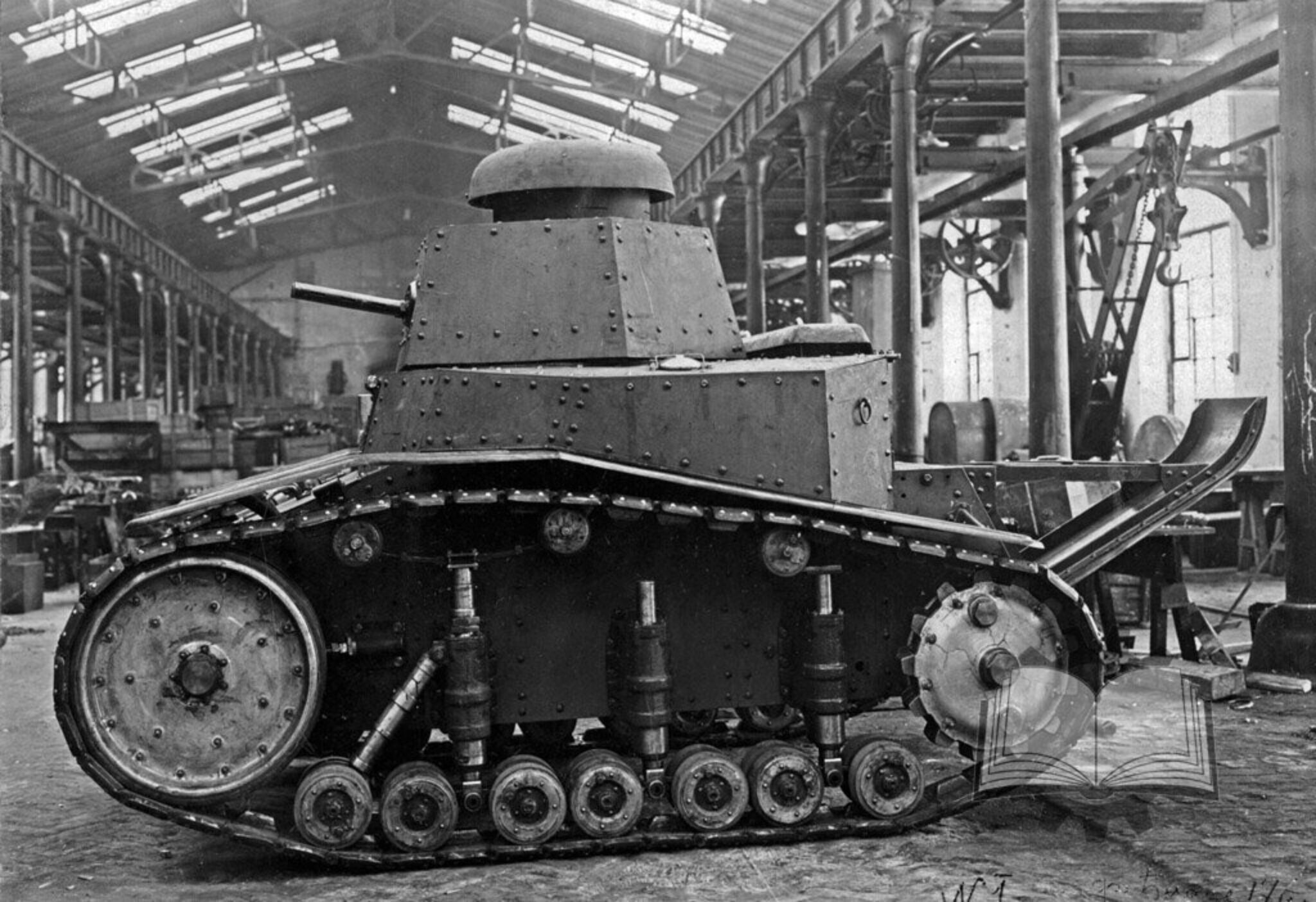

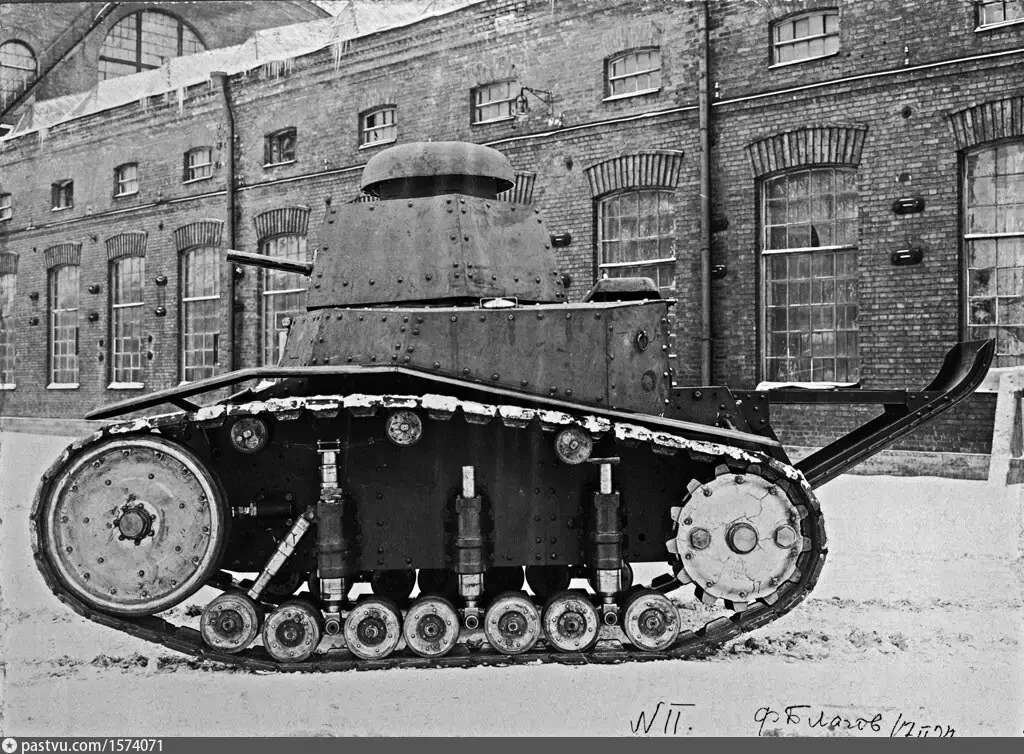

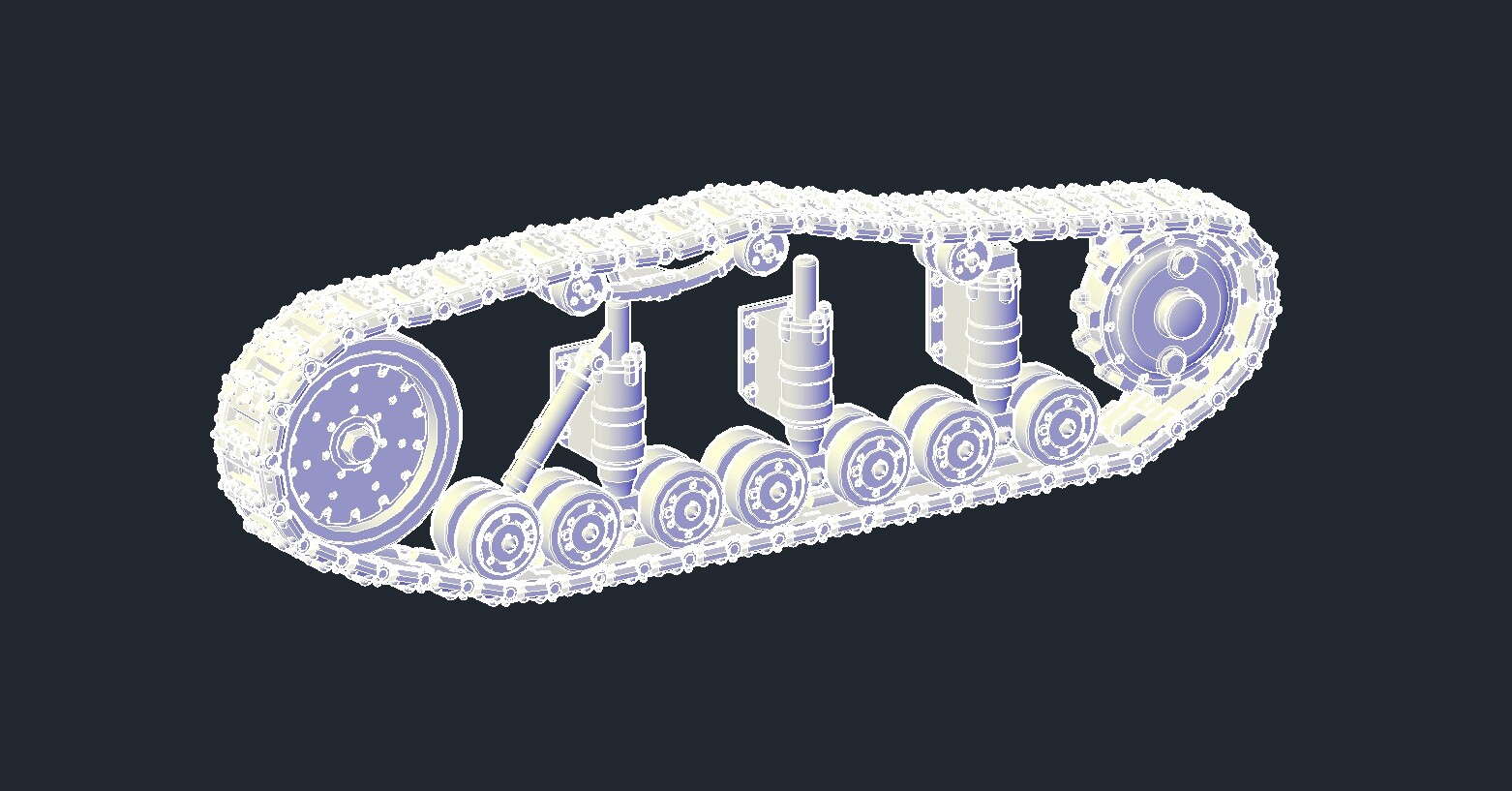

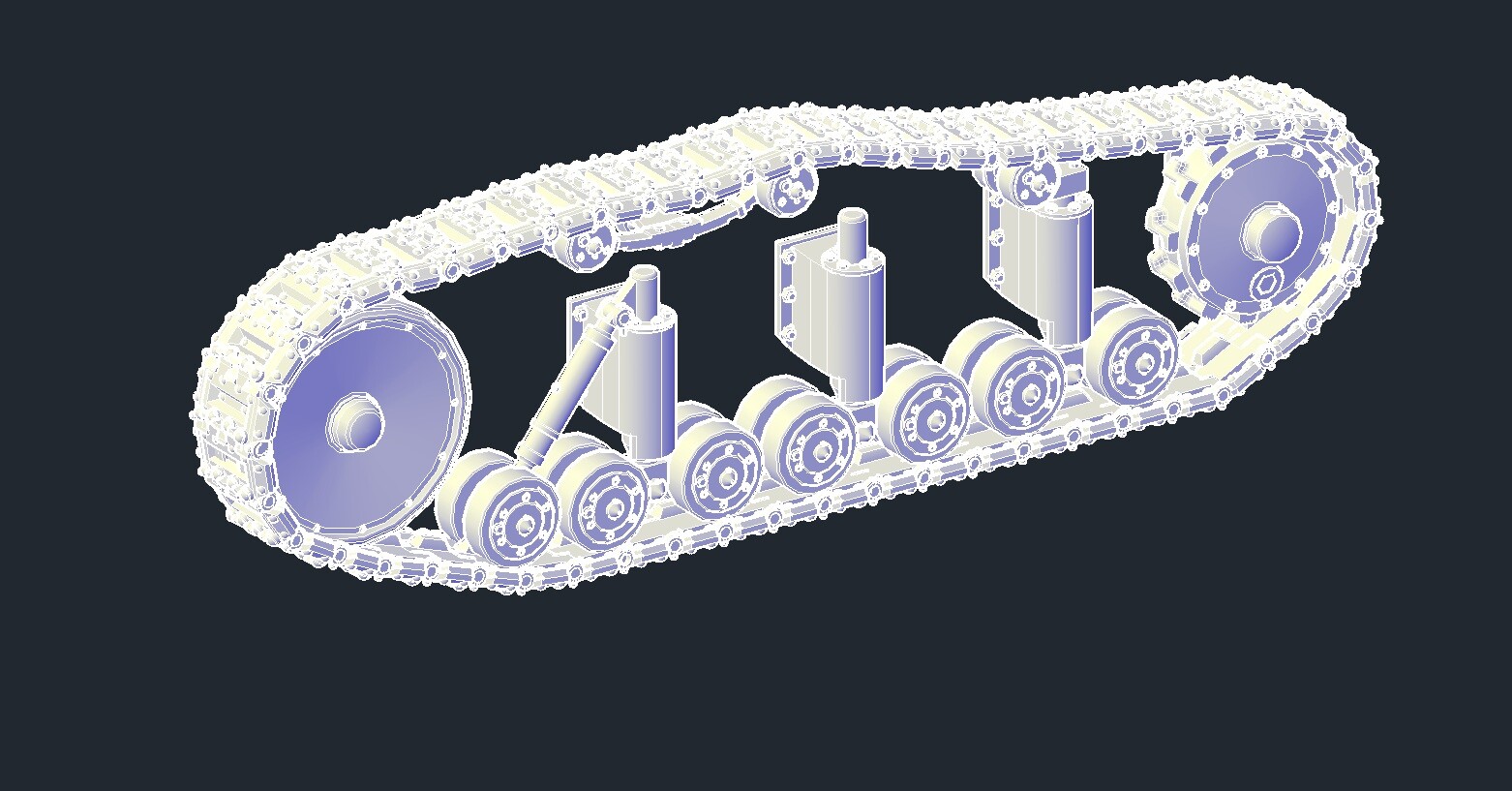

3. Серийный Т-18 (1-я серия)И, наконец, моя сегодняшняя новинка — серийная первая модификация. Здесь конструкторы тех лет уже прикрыли элементы амортизаторов специальными бронещитками, а также немного изменили форму ленивца и ведущего колеса. При этом сборная гусеничная лента на бисерной проволоке 0.4 мм пока остается универсальной и одинаковой для всей этой линейки.

Вот такой получился короткий обзор эволюции узлов.
