[КЕЙС] SLA 3D-печать на заводе судовой электроники

Мы поставили 3D принтер iSLA-450 Pro на 'Завод имени А.А.Кулакова', который специализируется на выпуске слаботочного оборудования и систем автоматизации, управления и защиты информации для кораблей и судов разных классов.

Продукция завода обеспечивает безопасное и эффективное судовождение всех типов судов по всем морям планеты.

О принтере Shining3D iSLA-450 Pro

• Диаметр пятна лазера: 0,1-0,15 мм
• Длина волны УФ: 355 нм
• Материал: фотополимерная смола
• Область печати: 450х450х400 мм
• Питание: 220В 50Гц
• Поддерживаемые операционные системы: window XP ,window 7
• Потребляемая мощность: 2000 Вт
• Размеры (мм): 1100х1400х1800
• Технология печати: SLA
• Толщина слоя от: 50 мкм
• Точность печати: ±0.05 мм (до 100 мм), ±0.1% (больше 100 мм)
• Формат файла: .STL, .SLC
• Скорость печати: 10 г/ч



Как это делалось без 3D-печати

До появления 3D-печати проектирование и производство корпусов и несущих элементов оборудования проводилось традиционными методами, включающими в себя долгий процесс ручного прототипирования и испытаний. Технологии Цифрового Производства дают возможность значительно уменьшить необходимые время и трудозатраты, а значит — ускорить и удешевить производство.

Как выбирали оборудованиеЗаказчик — Акционерное общество 'Завод имени А.А.Кулакова', занимается разработкой оборудования и систем управления для морских судов. Выпускаемые заводом изделия предназначены для оснащения кораблей и судов всех классов.

Перед заводом встала задача оснащения своего производства аддитивными технологиями для решения различных производственных задач.Завод обратился к компании Top 3D Shop, как к самому крупному интегратору аддитивных технологий в регионе. Прямой задачей был поставлен подбор аддитивной установки с возможностью прямой печати форм для вертикального термопластавтомата.Выбор 3D-принтера был сделан в пользу промышленной SLA-установки Shining iSLA-450.

Переход на Цифровое Производство позволит существенно сократить издержки и время выпуска мелкосерийных изделий из пластмасс, по сравнению с традиционным литьем под давлением. Далее — подробнее об этом.

Преимущества данного решенияПреимущество этой установки заключается в способности работы практически с любыми фотополимерными материалами на рынке.

В данном случае, в качестве материала был выбран полимер Somos PerFORM, основное свойство которого — способность напечатанной детали выдерживать температуру до 268 градусов Цельсия.

• Впитывание воды: 0.20%
• Вязкость: ~1,000 cps @ 30°C
• Диэлектрическая постоянная: 4,7: 60 Hz; 4,0: 1 KHz; 3.6: 1 MHz
• Диэлектрическая прочность: 26.3 kV/mm
• Коэффициент Пуассона: 0.32
• Модуль упругости при изгибе: 10,000 MPa
• Модуль упругости при растяжении, МПа: 10,500 MPa
• Плотность: ~1.61 g/cm3 @ 25°C
• Предел прочности на разрыв Rm: 68 MPa
• Предел прочности при растяжении: 42.2 MPa
• Прочность на изгиб: 120 MPa
• Прочность на разрыв: 32.8 MPa
• Твердость по Шору: 94
• Ударная вязкость по Изоду с надрезом: 17 J/m
• Удлинение при разрыве, %: 1.1



Эта методика позволяет печатать формы для вертикального термопластавтомата на 3D-принтере, что значительно дешевле и быстрее изготовления их на фрезерном станке с ЧПУ.Такие формы выдерживают около 200 отливок без потери качества и используются для мелкосерийного производства.

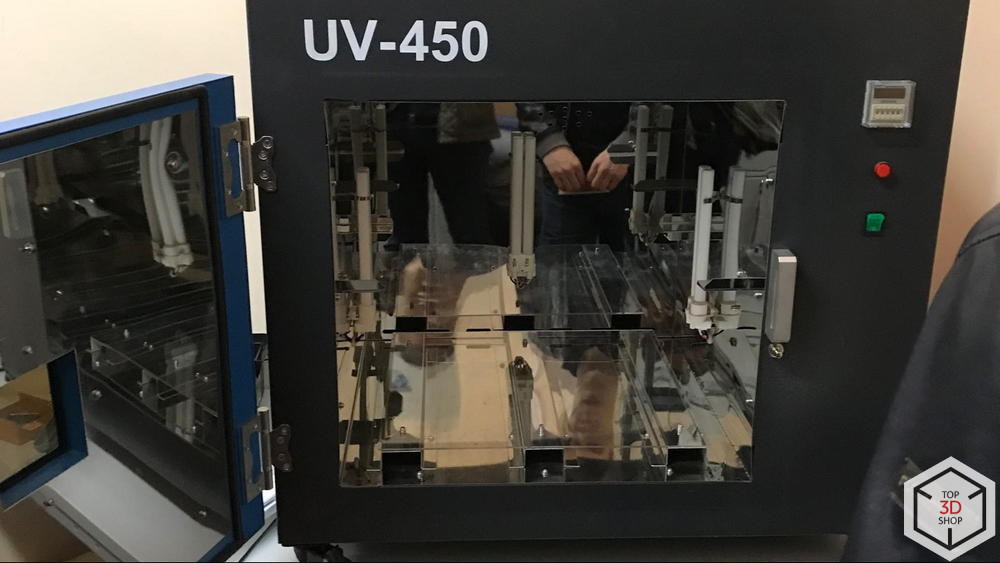

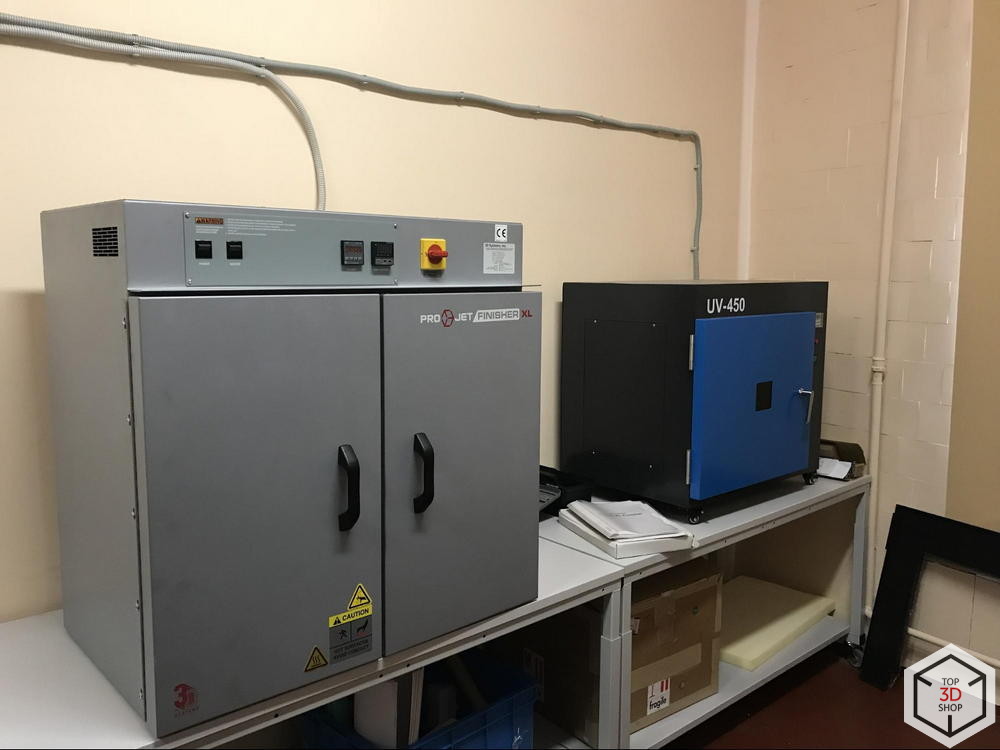

Установка и испытанияМы установили все необходимое дополнительное оборудование: камеру промывки моделей, печку ProJet Finisher для запекания готовых принтов, УФ-камеру для засветки.

Принтер установили по уровню, провели калибровку основных узлов: лазерной системы, платформы построения, уровня ракеля, уровня датчиков смолы. Все мануалы предоставили инженерам, которые будут на нем работать.Провели тестовую печать, промывку модели и закалку в печи.

Итоги, выводы

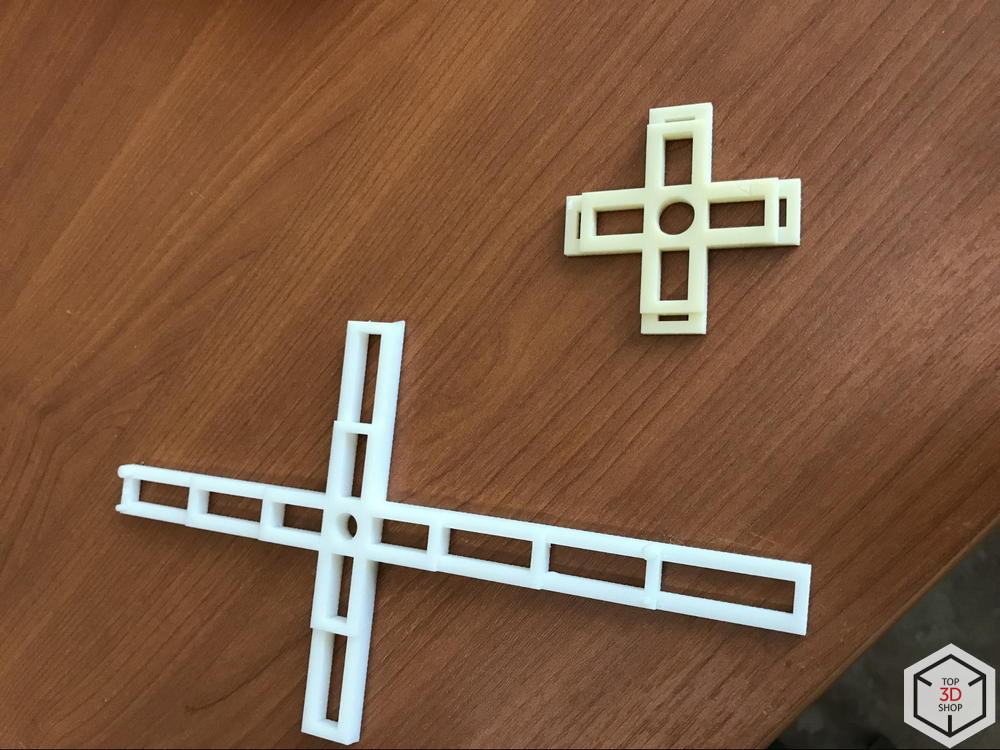

Shining iSLA-450 прекрасно справилась с печатью материалом Somos PerFORM и полученная форма будет проходить тестирование на вертикальном термопластавтомате.Это не католический крест, а наши инженеры — не самые религиозные люди, это всего лишь тестовые образцы для калибровки, которые позволяют оценить точность работы лазера по всем осям, правильность геометрии получающейся детали и допуска.

Цена промышленного решения с этой технологией начинается от 100 000 долларов, что более чем оправдано для мелкосерийного производства и дает хорошую экономию — фрезерованная форма получается в разы дороже и изготавливается дольше.

3D-печать уже полноправно занимает место среди производственных процессов. Она не заменит и не стремится заменить каждый из них, но во многих секторах дает любому производству неоспоримые преимущества — скорость прототипирования, возможность точного изготовления единичных и малосерийных деталей, не уступающих по эксплуатационным свойствам созданным более традиционными способами.
