Где и как используют 3D-сканеры Scantech и Thor3D

На Конференции по 3D-оборудованию для российских поставщиков, прошедшей 1 февраля 2019 года, представитель компании Терем3D Георгий Казакевич рассказал посетителям о технологиях, задачах, брендах и сферах применения 3D-сканирования, а также продемонстрировал работу одного из лучших в мире ручных 3D-сканеров.3D-сканирование – это создание виртуальной поверхностной копии детали. 3D-сканер – это оптический измерительный прибор. Технология 3D-сканирования одна – отбрасывается маска (шаблон) на поверхность объекта. По искривлению маски на поверхности программное обеспечение определяет его геометрию. Образно можно выделить два варианта 3D-сканирования: с помощью структурированного света (маска отбрасывается с помощью проектора) и с помощью лазера. У каждого из вариантов имеются свои достоинства и недостатки. Структурированный свет сам по себе точнее, но есть ограничения по цвету поверхности. Черные или блестящие объекты сканировать с его помощью сложно. В лазерном 3D-сканировании можно работать с любыми поверхностями с любой текстурой, но точность при этом уступает точности структурированного света.Результатом работы 3D-сканера становится либо облако точек, либо полигональная модель.

Основные задачи 3 D -сканирования

Обратное проектирование – это возможность создания твердотельной 3D-модели реального изделия для ее дальнейшего производства.

Оптический контроль – это сравнение с эталоном измерения (математической моделью). Оборудование, о котором идет речь, является метрологическим. Оно имеет необходимые европейские сертификаты, подтверждающие точность, заявленную производителями 3D-сканеров, и проверенную в лаборатории. В настоящее время оборудование проходит сертификацию на получение российского регистрационного номера. Ожидается, что сканеры ScanTech вскоре будут внесены в реестр российских средств измерения.

Визуализация – это возможность быстрого переноса внешнего вида объекта в цифровую среду.

Архивация – возможность сохранения геометрии объекта для дальнейшего анализа при возникновении потребности.

3D-сканеры Thor 3D

Thor3D – ручные портативные 3D-сканеры российского производства, не требующие подключения к сети питания и компьютеру. В 2015 году был выпущен первый в мире беспроводной ручной сканер. А модель 2017 года Thor3D Drake – уникальный портативный сканер со сменными объективами, ставший флагманским продуктом в линейке.

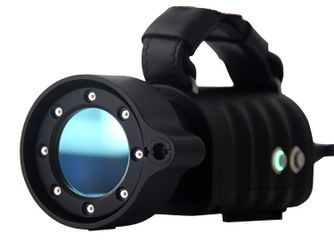

Модель Thor3 D Drake

• Сканер «3 в 1». Это первый беспроводной 3D-сканер, которые сканирует объекты любого размера от 1 см до 8 м.
• Многофункциональный. Три линзы позволяют оцифровать объекты от монеты до трактора.
• Сканирование в цвете. Наличие цветной камеры позволяет собрать информацию о цвете объекта.

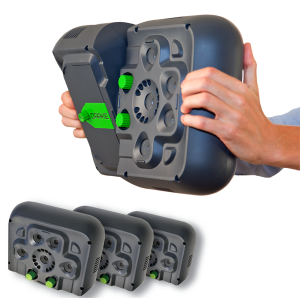

Модель Thor3 D Drake может приобретаться с любой из линз или набором линз:

Drake Mini

Имеет наименьшее поле и глубину обзора, может сканировать объекты от 1 см, с точностью до 40 микрон и разрешением до 0,15мм.

Drake Midi

Позволяет сканировать объекты размером до 3м, например, части человеческого тела, скульптуры, автомобильные запчасти.

Drake Maxi

Имеет самое большое поле и глубину обзора, может быстро сканировать большие (до 8 м в длину), такие как автомобили, лодки и даже самолеты.

Области применения модели:

• Визуализация. Сканирование в цвете объектов от 5 см до 8 м. Подходит для музеев, архитектурных бюро и учебных заведений.
• Обратное проектирование. Достаточная точность для задач обратного проектирования. Подходит для конструкторских бюро и ремонтных предприятий.
• Сканирование в неподготовленных местах. Наличие встроенного котроллера и аккумулятора. Металлургические предприятия, заводы.



В ближайшее время Thor3D планирует выпуск еще одной модели.

3D -сканеры ScanTech

ScanTech – ручные портативные 3D-сканеры китайского производства, обладающие метрологической точностью.

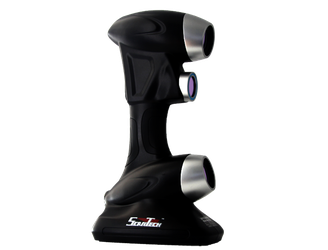

Серия HScan

Высокая точность. Точность до 0,02 мм + 0,06 мм/м для объектов габаритами до 5 метров.

Широкое применение. Сканирует объекты любых форм и размеров.

Простота в эксплуатации. Легкость использования при недостатке пространства, можно переносить, вес менее 1 кг. Визуализация в режиме реального времени. Облако точек автоматически генерирует полигональную сетку.

Серия Prince

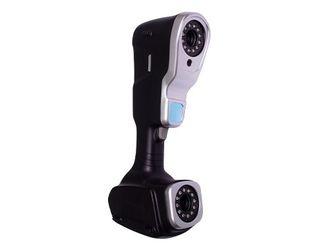

На фото - модель PRINCE775

Уникальность. Единственный в мире сканер с двумя лазерными системами.

Ультравысокая детализация. Разрешение сканирования до 0,02мм.

Адаптивность. Переключение работы лазеров «налету».

Серия MSCAN

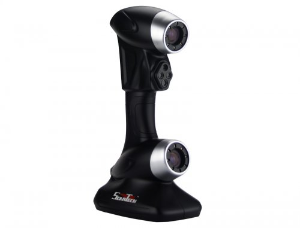

На фото - Система фотограмметрии MSCAN

Для сканирования больших объектов (до 12м)

Высокая точность. Объемная точность до 0,02мм+ 0,025мм/м.

Совместная работа. Может быть использована для создания системы позиционирования.

Серия MSCAN- PLUS

Отсутствие проводов. Устройство со встроенным контроллером и батареей.

Работа в режиме реального времени.

Система помощи оператору. Отображение на дисплее информации для помощи оператору в работе, звуковые сигналы.

Серия АХЕ

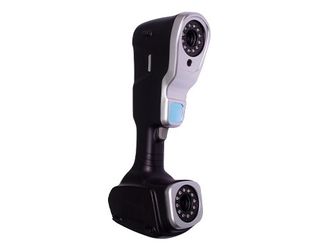

На фото - модель AXE-G7

Встроенная система фотограмметрии. Большая область сканирования, сокращение количества встроенных маркеров, сканирование объектов до 10 м.

Высокая точность. Объемная точность до 0,02мм +0,035мм/м.

Высокая скорость. Поле зрения сканера почти в два раза больше аналогов, требует меньше меток.

Динамическое измерение больших объектов. Обеспечивает полную свободу перемещения между сканером и объектом.

Устройство Air- Go

Полностью заменяет ПК, рассчитывая данные, получаемые от сканера, и отображая их на своем дисплее в режиме реального времени. Обеспечивает сканер питанием.

Устройство E-AR

Это очки дополненной реальности, проецирующие экран ПК в реальном времени, с функцией визуального управления для оператора.

Узнать больше информации о 3D-сканерах ScanTech и Thor3D можно на нашем сайте.
