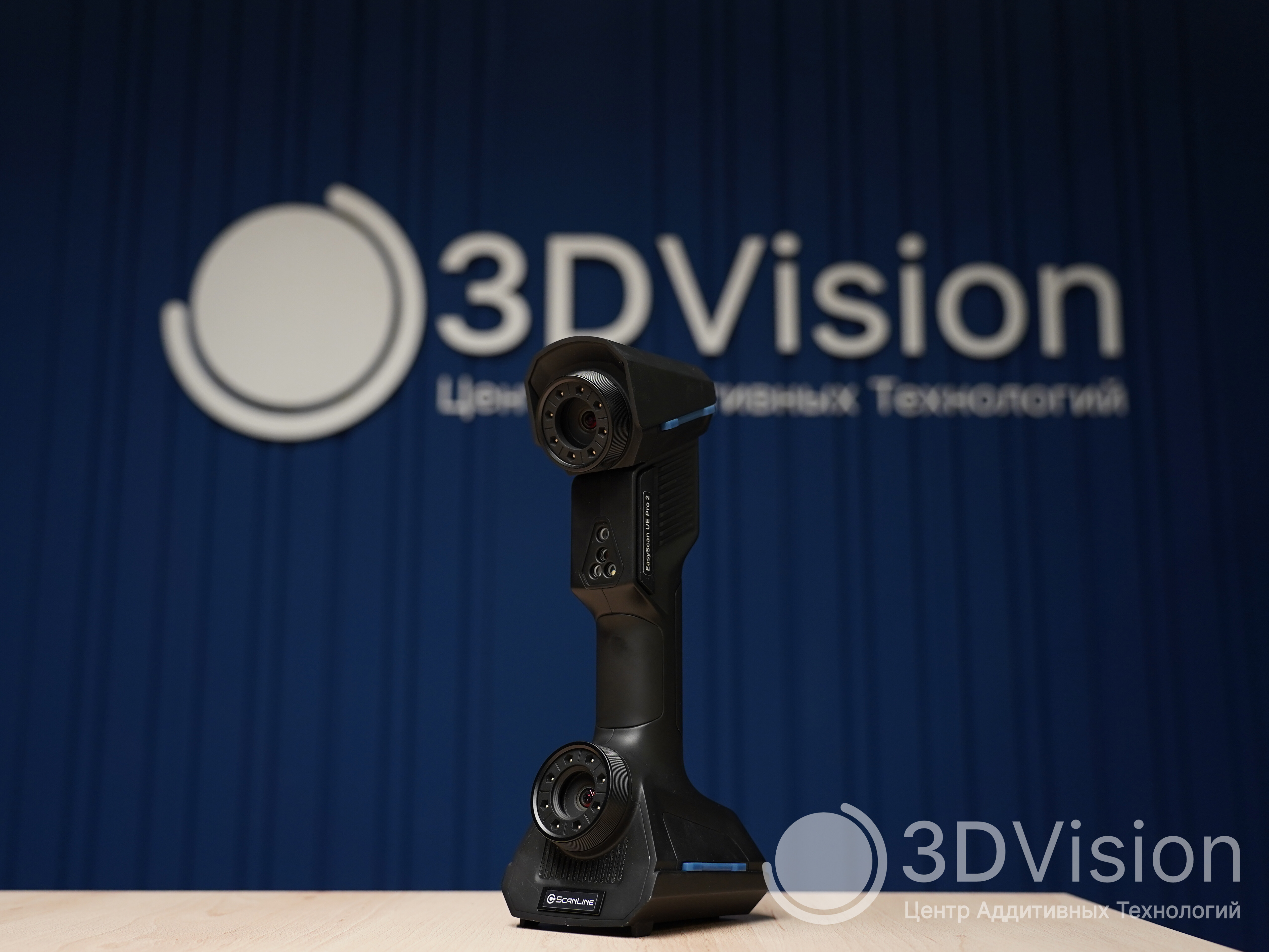

3D-сканер ScanLine EasyScan UE PRO 2: беспроводная эффективность

Ранее мы уже рассказывали о моделях Combo+ и TRIO, которые выпускает российская компания ScanLine. Эти 3D-сканеры предназначены для точных измерений и используются в промышленности, где важна высокая точность данных. Сегодня мы хотим подробнее остановиться на еще одной разработке этого производителя — ручном беспроводном лазерном 3D-сканере UE PRO 2.

Распаковка

Когда вы получаете 3D-сканер UE PRO2, первое, что бросается в глаза, — это его упаковка. Коробка заметно крупнее, чем у других моделей ручных сканеров ScanLine. Это связано с тем, что в стандартной комплектации большинства сканеров обычно находится только транспортировочный кейс с самим устройством. Однако в случае с UE PRO2 производитель предусмотрел расширенный комплект поставки.

Внутри коробки вы обнаружите не только транспортировочный кейс с 3D-сканером, но и дополнительное оборудование. В стандартный набор входит WI-FI роутер, который необходим для работы сканера в беспроводном режиме. Кроме того, по вашему запросу в комплект могут добавить портативный аккумулятор. Это устройство позволяет использовать сканер вдали от источников питания, что особенно удобно при работе на выезде или в полевых условиях.

Таким образом, увеличенный размер упаковки обусловлен тем, что вместе с 3D-сканером UE PRO2 поставляются все необходимые аксессуары для автономной и беспроводной работы. Это позволяет сразу приступить к работе с устройством, не тратя время на поиск и приобретение дополнительного оборудования.

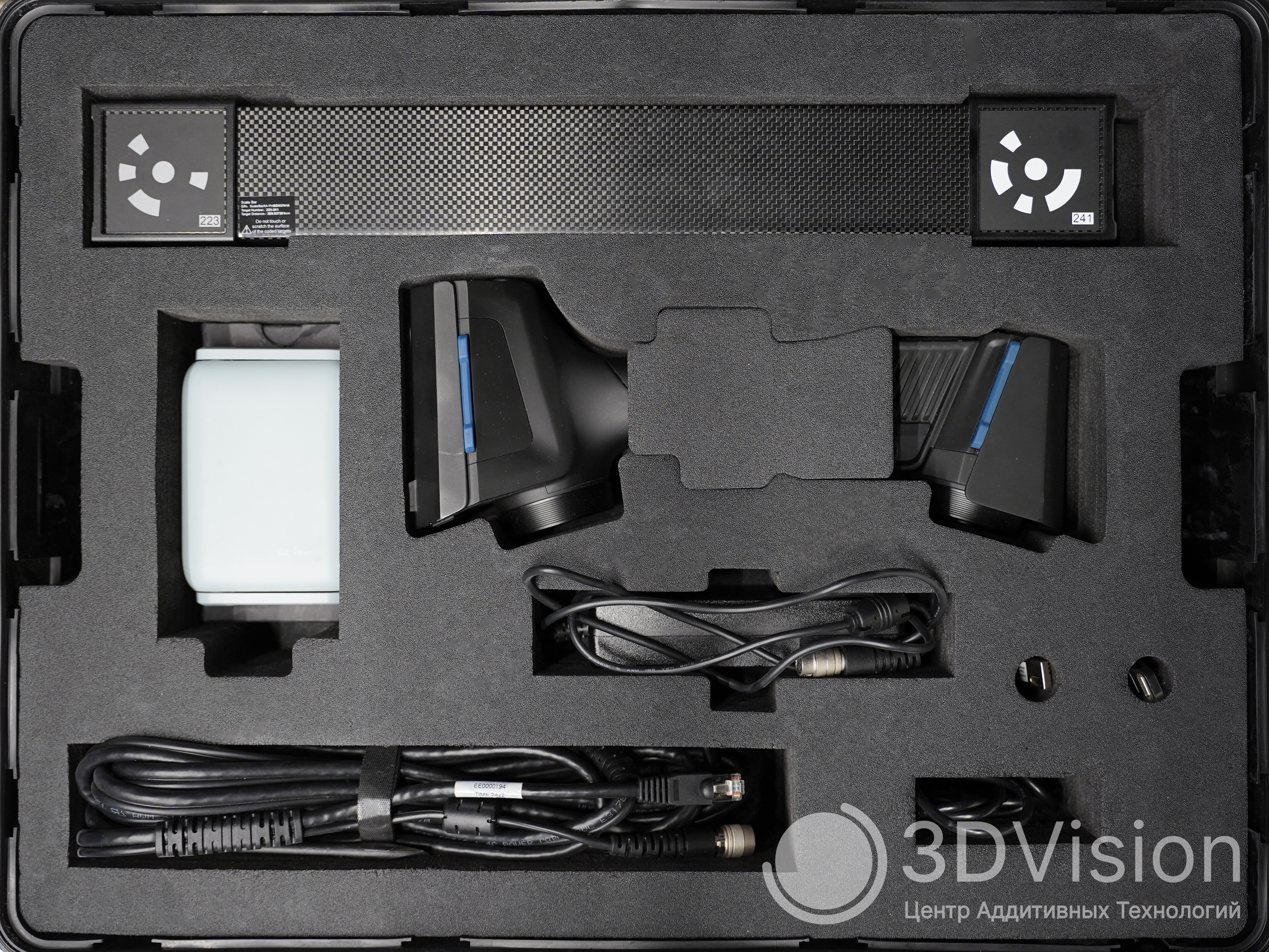

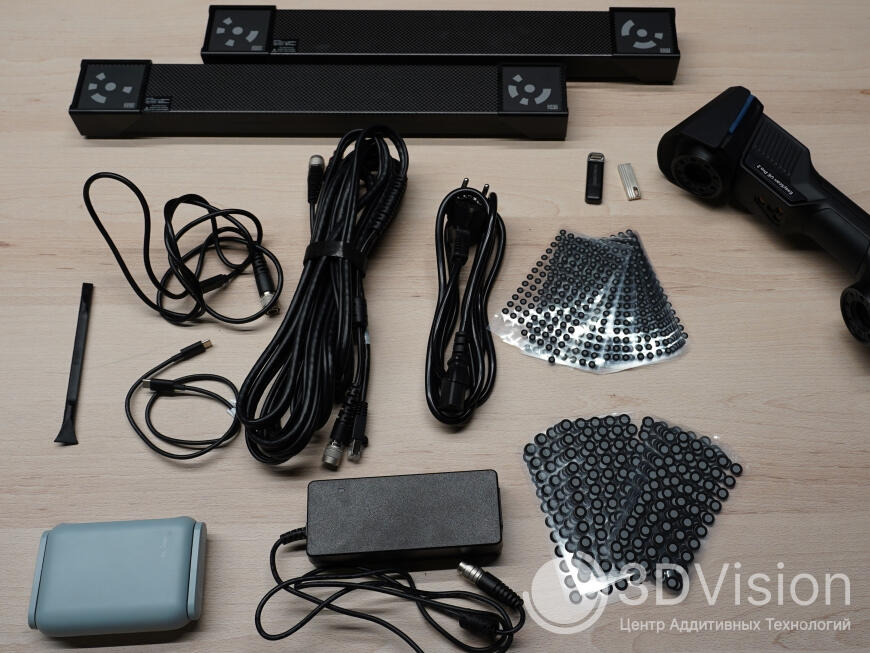

Рассмотрим, что входит в полный комплект:

- Жесткий транспортировочный кейс;

- 3D-сканер EasyScan UE PRO2;

- Маркеры двух размеров (3 и 6 мм);

- Калибровочная панель;

- 2 Магнитные фотограмметрические масштабные линейки;

- Программное обеспечение для сканирования (бессрочная лицензия, без абонентской платы);

- USB-накопитель, содержащий ПО и файлы с настройками масштабных линеек;

- Ключ безопасности 3D-сканера;

- Кабель питания 3D-сканера;

- Кабель для подключения к портативному аккумулятору;

- WI-FI роутер, кабель питания, провод для подключения к ПК.

Особенности

Скорость сканирования

Данная модель отличается высокой производительностью и способна сканировать до 3 460 000 точек в секунду. Такой показатель позволяет использовать устройство для быстрого сбора большого количества данных. Благодаря высокой скорости сканирования модель подходит для работы с объектами сложной формы и больших размеров. Это особенно важно при выполнении промышленных задач, где требуется оперативная обработка информации. Сканер помогает значительно сократить время на проведение измерений и повышает общую эффективность рабочих процессов. Высокая производительность делает эту модель одной из самых быстрых в линейке ScanLine и обеспечивает надежную работу даже при интенсивной эксплуатации.

Высокая частота кадров, достигающая 180 изображений в секунду, обеспечивает максимально плавное и точное сканирование объектов. Благодаря этому каждый мельчайший элемент фиксируется без пропусков, что особенно важно при оцифровке сложных или быстро движущихся деталей. Такая производительность позволяет избежать потери информации даже при быстром перемещении сканера или объекта. Это качество становится ключевым преимуществом в ситуациях, когда время на сканирование ограничено, например, на производственных линиях или при проведении технических инспекций. Оператор может получать полные и точные данные за считанные секунды, что значительно ускоряет рабочий процесс.

Благодаря высокой частоте кадров время, необходимое для создания цифровой копии объекта, минимизируется. Это снижает физическую и умственную нагрузку на оператора, так как ему не приходится повторять сканирование или тратить время на исправление ошибок. В результате повышается общая эффективность работы и сокращаются издержки, связанные с простоем оборудования или человеческим фактором.

Дополнительным преимуществом устройства является наличие встроенных модулей. В частности, встроенный вычислительный модуль берет на себя часть задач по обработке данных, что позволяет ускорить процесс сбора и анализа информации. Это уменьшает нагрузку на основной компьютер, освобождая его ресурсы для других задач и обеспечивая стабильную работу даже при длительном использовании сканера. В результате общее время сканирования сокращается, а производительность всей системы возрастает.

Индикация качества собранных данных позволяет пользователю в реальном времени контролировать точность и достоверность получаемой информации. Это дает возможность сразу выявлять возможные ошибки или отклонения в процессе сбора данных, что особенно важно при проведении измерений в сложных или нестабильных условиях.

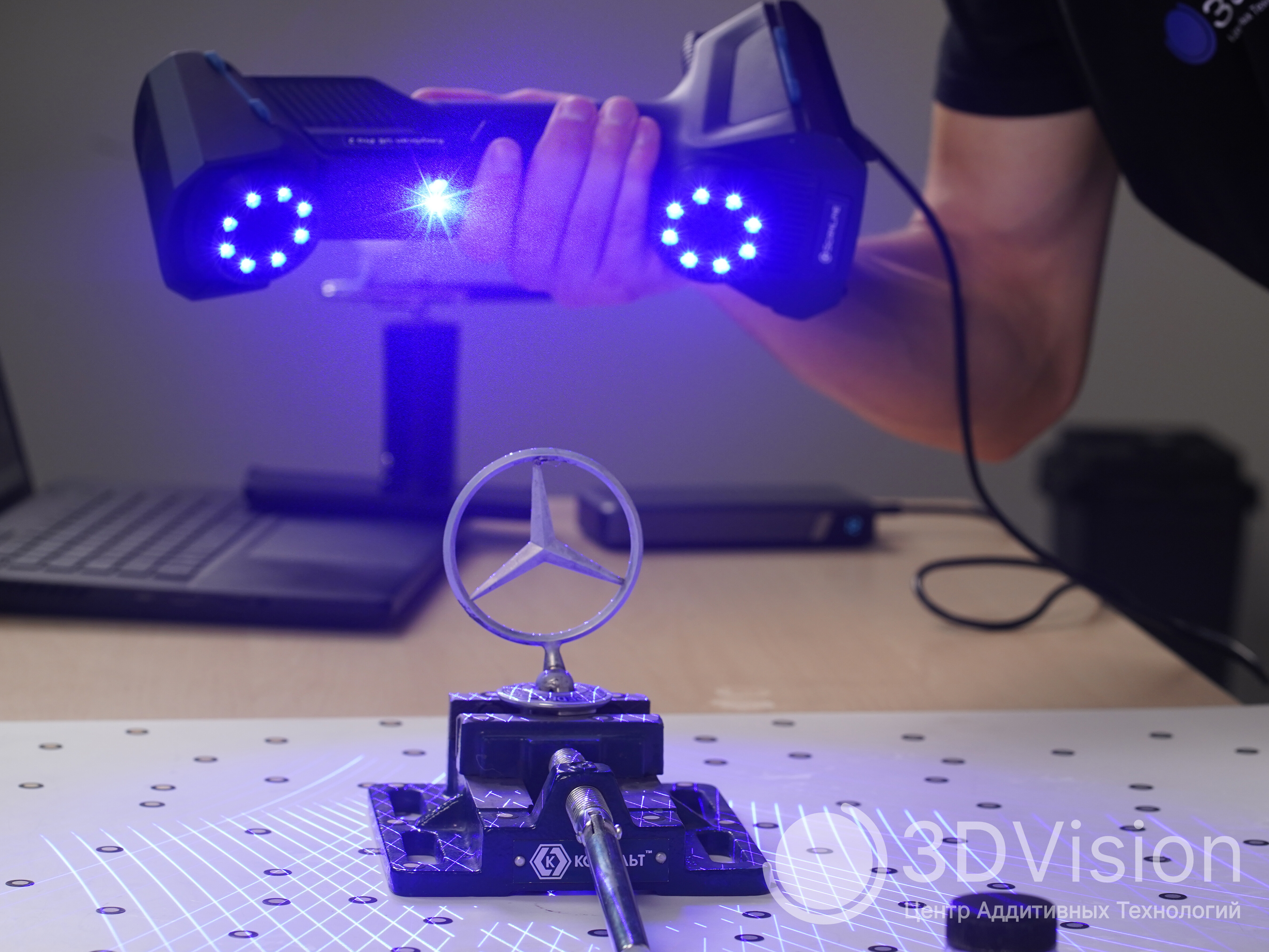

Режимы лазерных линий обеспечивают устройству универсальность и позволяют адаптироваться к различным задачам сканирования. В устройстве реализовано сразу несколько режимов работы с лазерными линиями. Для быстрого и эффективного сканирования больших поверхностей используется 50 лазерных линий, что обеспечивает высокую производительность и сокращает время работы. Это в два раза больше по сравнению с моделью UE PRO, что делает процесс сканирования еще более быстрым и удобным.

Если требуется получить максимально детализированные данные о сложных объектах, можно выбрать режим с 7 параллельными лазерными линиями. Такой режим позволяет более точно фиксировать мелкие детали и сложные элементы поверхности. Для задач, связанных с измерением глубоких отверстий или труднодоступных поднутрений, предусмотрен режим работы с одной лазерной линией. Это дает возможность получать точные данные даже в тех местах, где доступ к объекту ограничен.

В UE PRO 2 реализована технология бинокулярной фотограмметрии. В отличие от традиционных методов, здесь не требуется использовать отдельные клейкие закодированные метки, что значительно упрощает и ускоряет подготовку к работе. Бинокулярная система позволяет получать объемные координаты с высокой точностью за счет одновременного анализа изображений с двух камер. Такой подход не только сокращает время подготовки к сканированию как минимум в два раза, но и сохраняет высокий уровень объемной точности, что особенно важно для инженерных и производственных задач, где требуется максимальная достоверность получаемых данных.

При использовании фотограмметрии достигается высокая объемная точность — до 0,014 мм плюс 0,012 мм на каждый метр измеряемого объекта. Такой уровень точности обеспечивает уверенность в достоверности полученных данных и делает фотограмметрию подходящим инструментом для инженерных, архитектурных и производственных задач.

С появлением модели UE PRO2 пользователи получили возможность работать не только в проводном, но и в беспроводном режиме. Для автономной работы требуется внешний аккумулятор повышенной мощности. В стандартный комплект поставки такой аккумулятор не входит. Это связано с правилами, ограничивающими перевозку аккумуляторов большой емкости воздушным транспортом.

Тем не менее, для клиентов, которые выбирают самовывоз или наземную доставку, мы можем дополнительно укомплектовать заказ необходимым аккумулятором. В случаях, когда доставка осуществляется авиационным путем, мы предоставляем подробные рекомендации по выбору подходящего внешнего аккумулятора. Рекомендуемые характеристики: емкость не менее 25 000 мА·ч и выходное напряжение 100 В. Это обеспечивает длительную автономную работу устройства и позволяет использовать UE PRO2 в самых разных условиях, включая выезды на объекты без доступа к электросети.

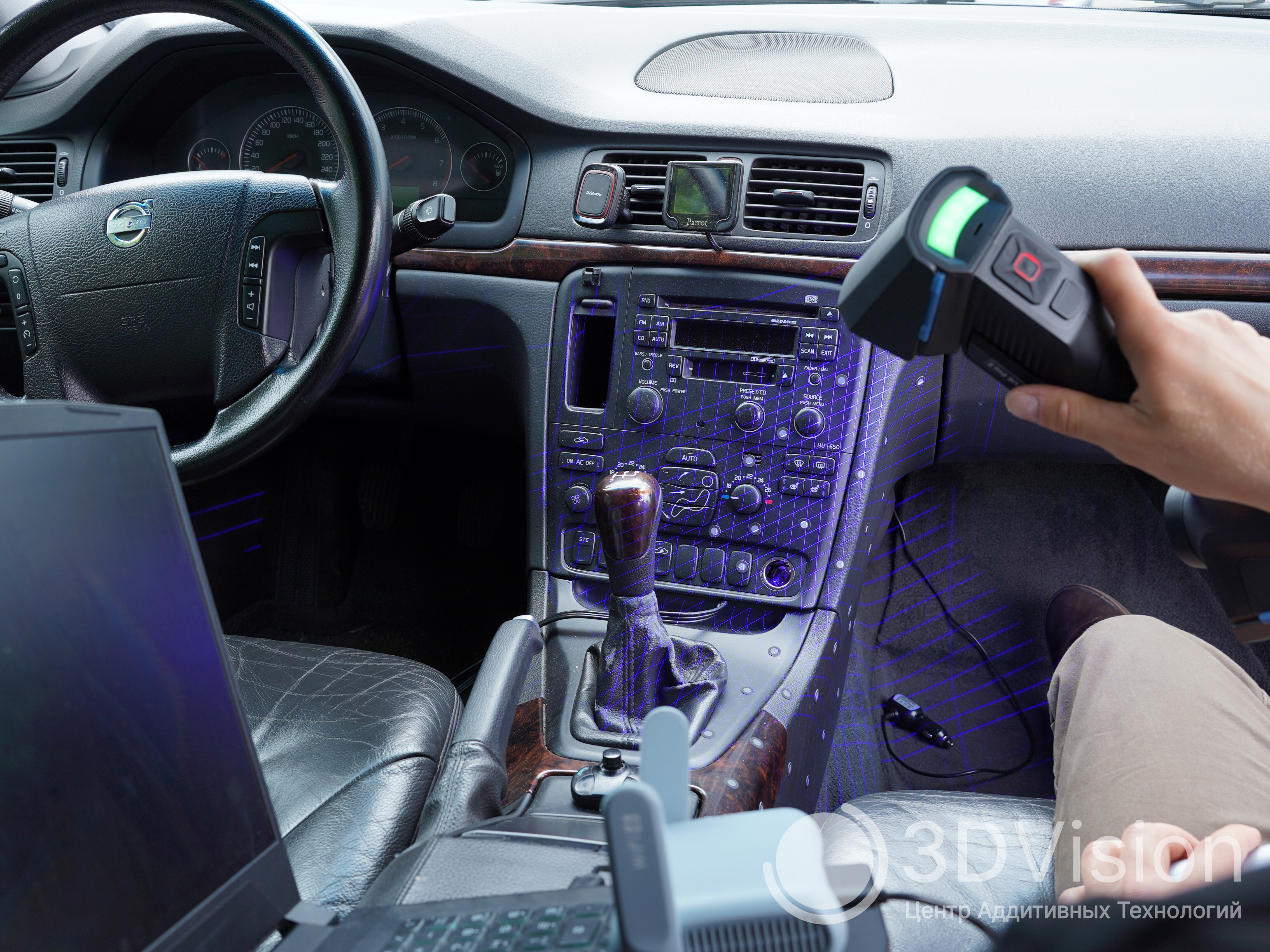

Перейдем к подключению беспроводного режима

Для начала оператор организует соединение между 3D-сканером и ноутбуком. Оба устройства должны находиться в одной и той же Wi-Fi-сети, чтобы обеспечить корректную передачу данных. В стандартную комплектацию оборудования входит специальный роутер. Его использование позволяет создать отдельную сеть только для сканера и ноутбука, что минимизирует задержки и исключает перебои в работе. Это особенно важно при выполнении высокоскоростного сканирования, когда любые потери данных могут привести к искажению результатов.

Производитель рекомендует подключать роутер к ноутбуку с помощью кабеля Ethernet. Такой способ обеспечивает максимально стабильное соединение и снижает риск возникновения помех. Тем не менее, на практике возможно и беспроводное подключение роутера. Мы протестировали оба варианта и убедились, что при правильной настройке оборудование работает надежно даже при беспроводной связи, позволяя сканировать объекты без потери качества данных.

Сертифицированные и гарантированные результаты

3D-сканер ScanLine EasyScan UE PRO2 внесен в Государственный реестр средств измерений под номером 95842-25. Федеральное агентство по техническому регулированию и метрологии официально признало его как измерительный прибор.. Это означает, что сканер прошел все необходимые испытания и соответствует установленным стандартам точности. Благодаря этому, при необходимости возможно проведение поверки оборудования в аккредитованных лабораториях. Пользователь может быть уверен, что заявленные производителем параметры точности подтверждены на государственном уровне и будут соблюдаться при эксплуатации.

Опыт использования

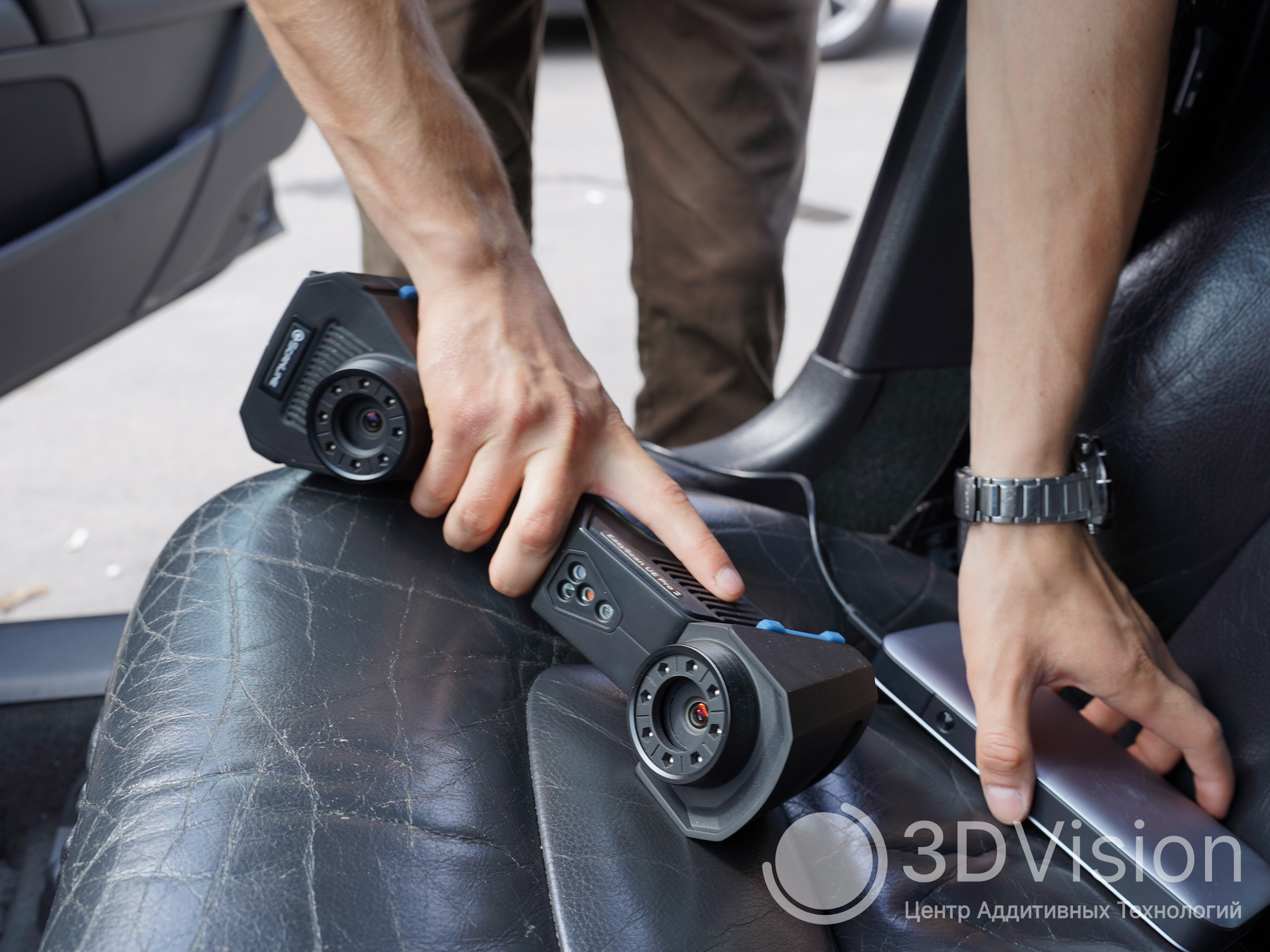

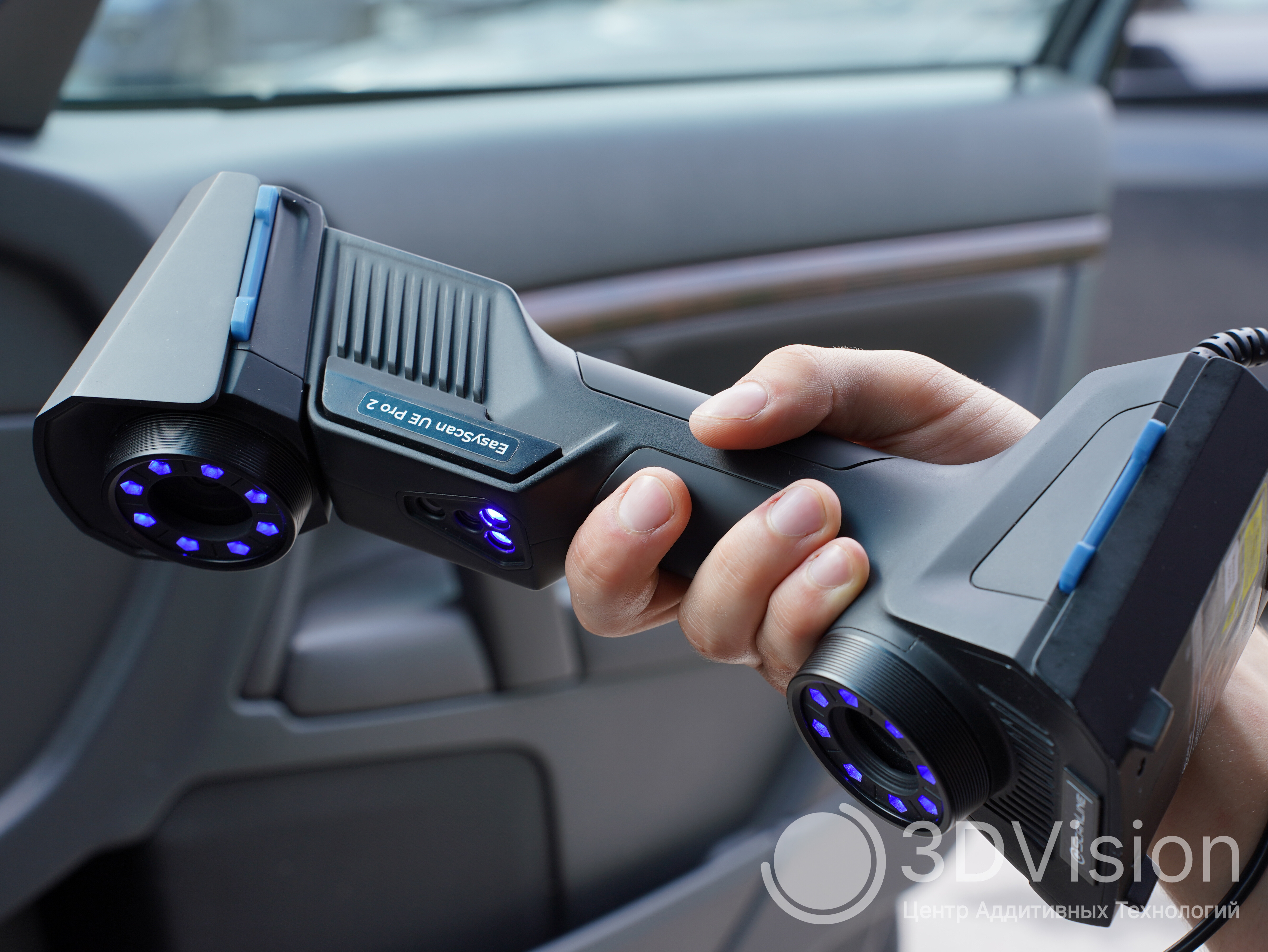

В процессе работы мы обратили внимание на продуманный эргономичный дизайн сканера. Устройство удобно лежит в руке, что особенно важно при длительном сканировании или работе в полевых условиях. В версии сканера UE PRO рукоятка была менее удобной — не все пальцы помещались на ней, поэтому при длительном использовании возникал небольшой дискомфорт. В новой модели эта проблема решена: форма рукоятки стала более анатомичной, а поверхность — нескользящей.

Вес устройства составляет всего 950 граммов. Это облегчает транспортировку и позволяет использовать сканер в самых разных условиях — как в помещении, так и на открытом воздухе.

Сканируем фару мотоцикла

В нашем проекте по модернизации мотоцикла мы столкнулись с необходимостью установки новой оптики. Для этого потребовалось изготовить переходную деталь, которая обеспечит надёжное крепление новой фары к существующему корпусу мотоцикла. Чтобы достичь максимальной точности при создании этой детали, мы использовали 3D-сканер с поддержкой беспроводного режима.

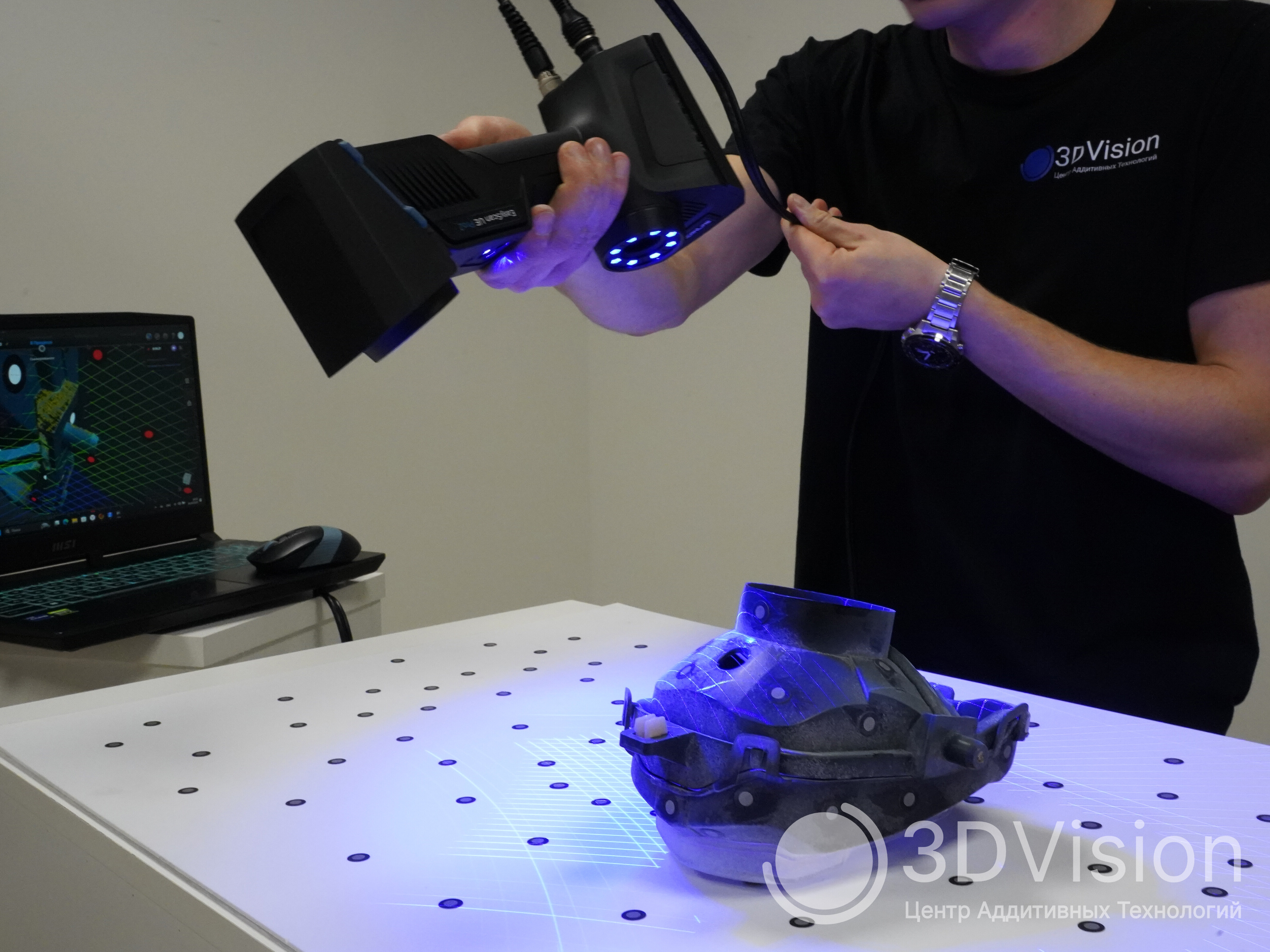

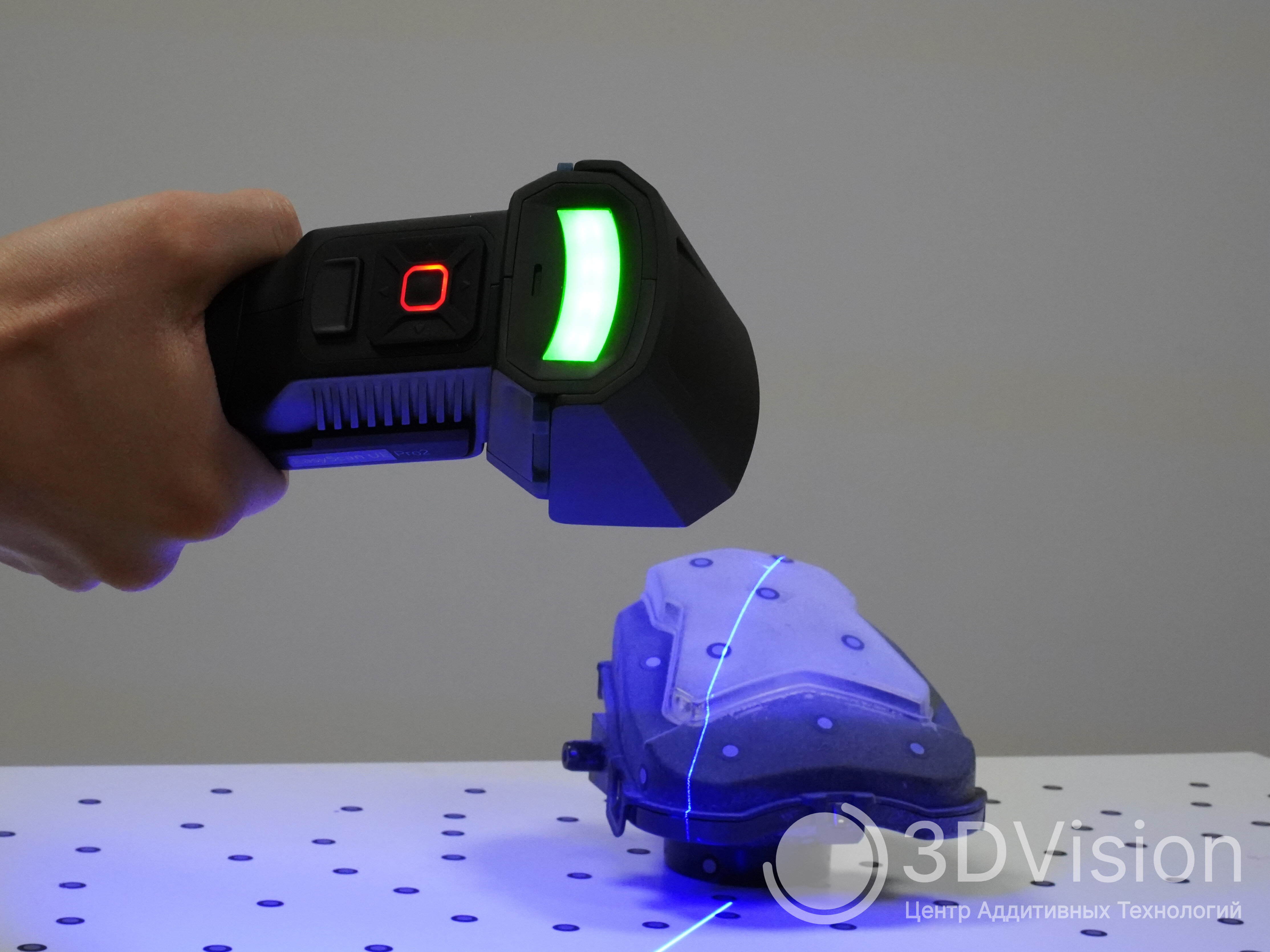

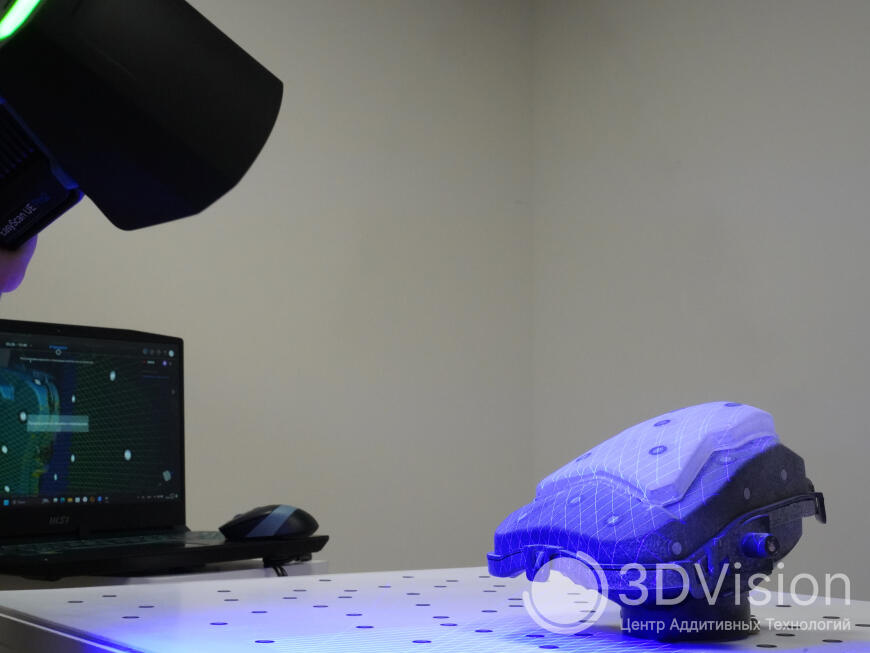

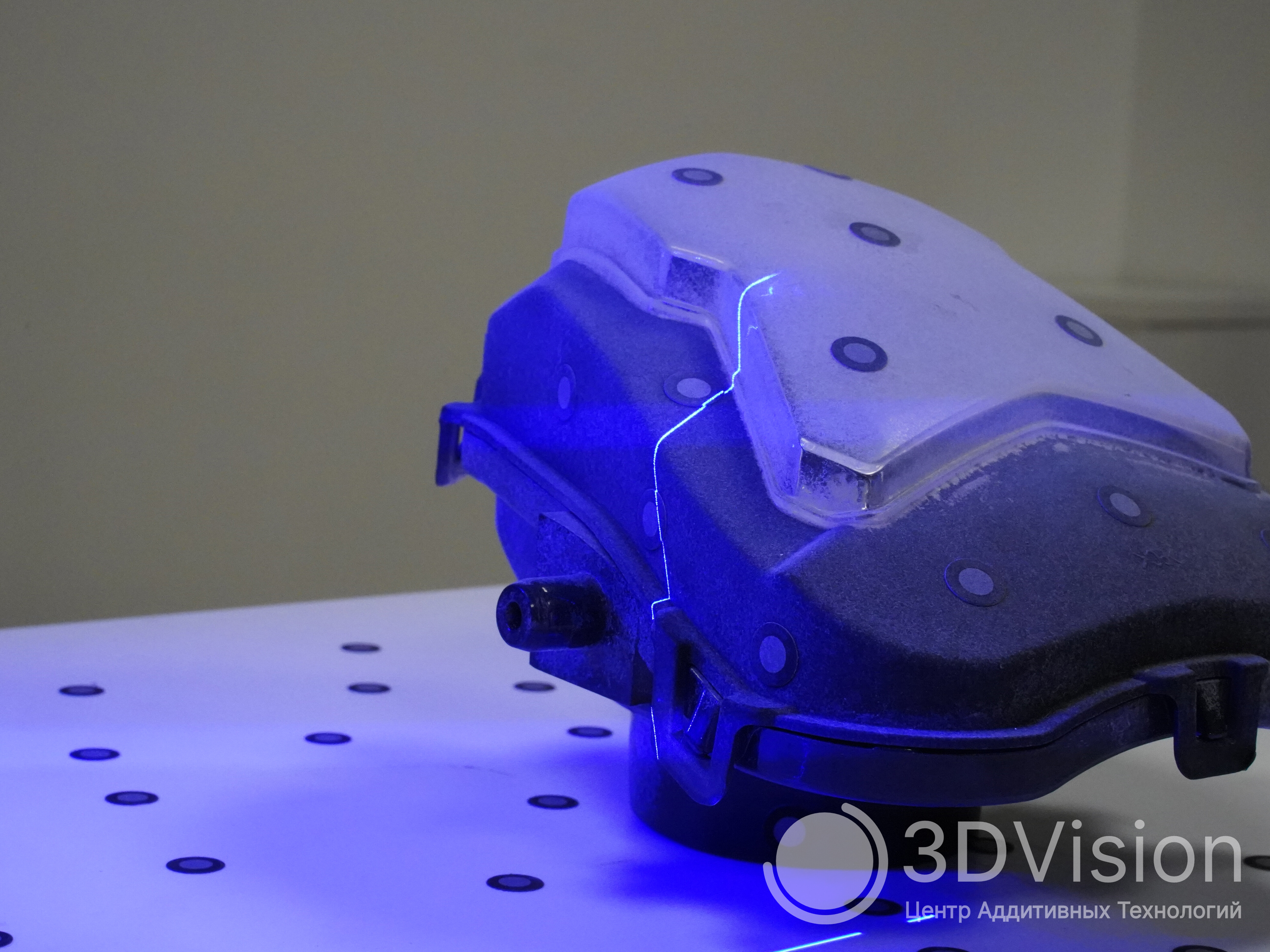

Сначала разместили маркеры на корпусе объекта, затем заматировали поверхность с помощью спрея и приступили к сканированию. UE PRO2 работает быстро, мы использовали различные режимы и смогли легко отсканировать разнообразные выемки, отверстия и впадины на детали.

Далее мы приступили к работе в ПО сканера. Обработали сетку, удалили шумы и создали STL модель для дальнейшего обратного проектирования и 3D-печати на FDM-принтере.

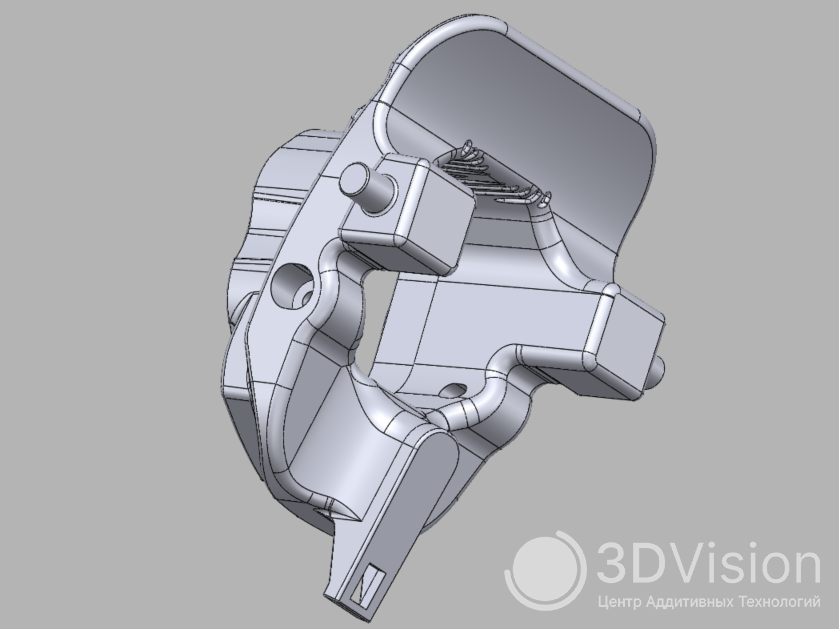

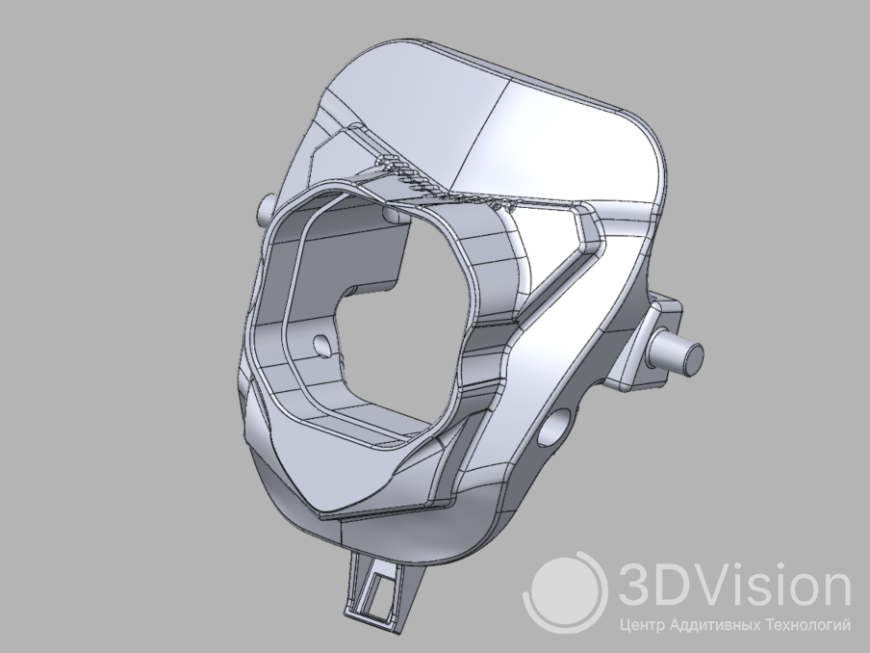

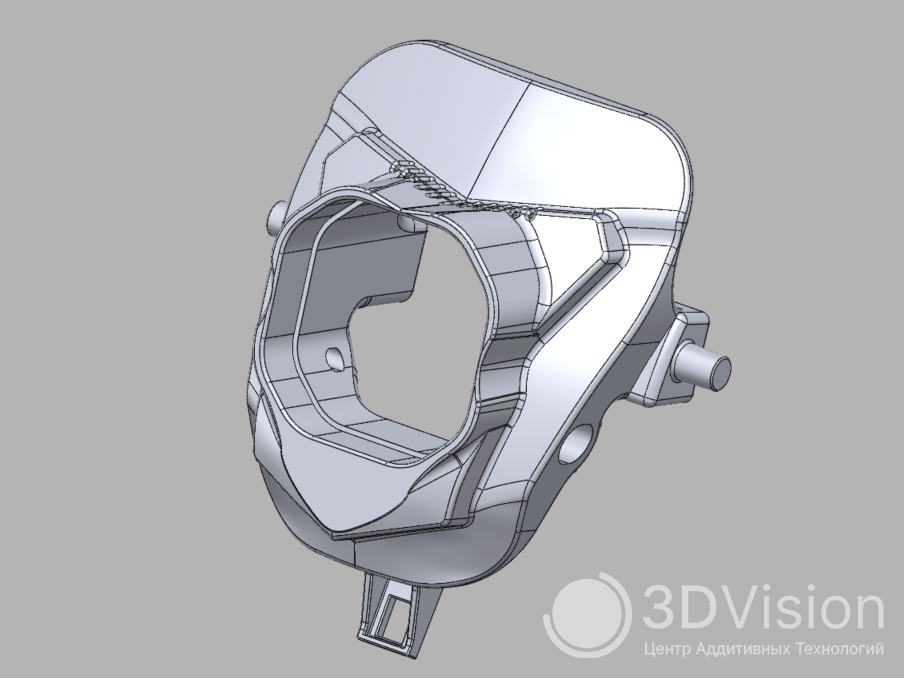

Используя скан как референс, повторили крепежные элементы оригинальной фары, а также прилегающие поверхности. Кроме того, дополнительно разработали посадочные места под новую оптику.

Для 3D-печати мы выбрали специальный угленаполненный PETG пластик. Напечатанное изделие отлично подошло для сборки всей фары, которую потом установили на мотоцикл.

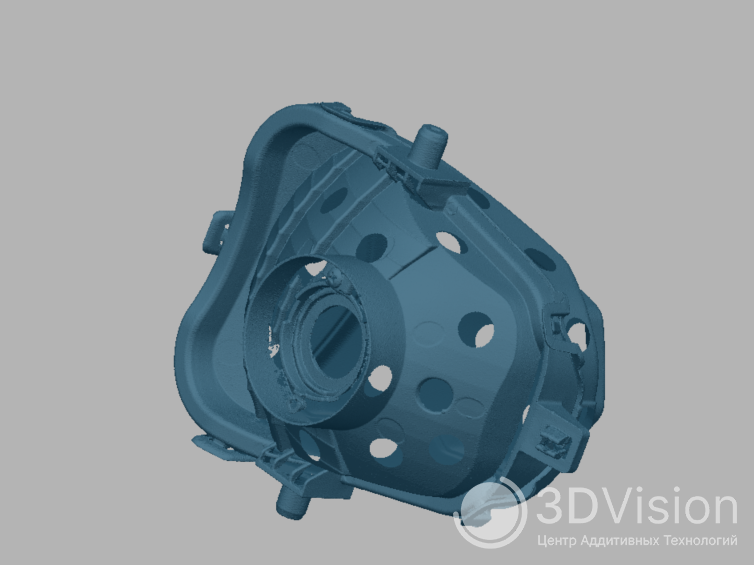

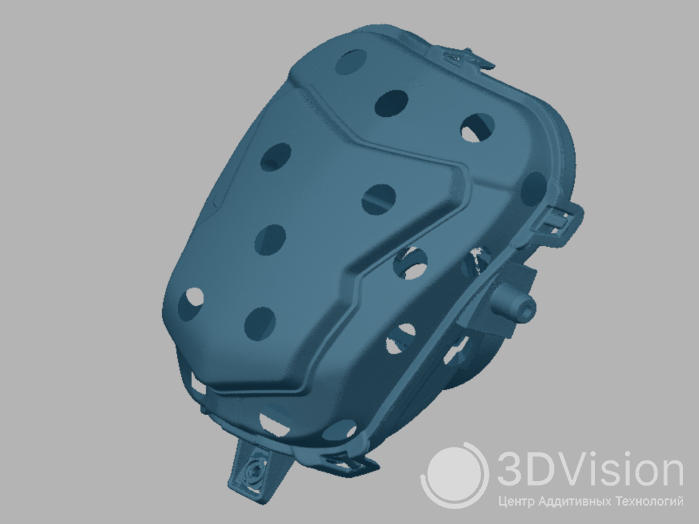

Полигональная модель

Готовая модель

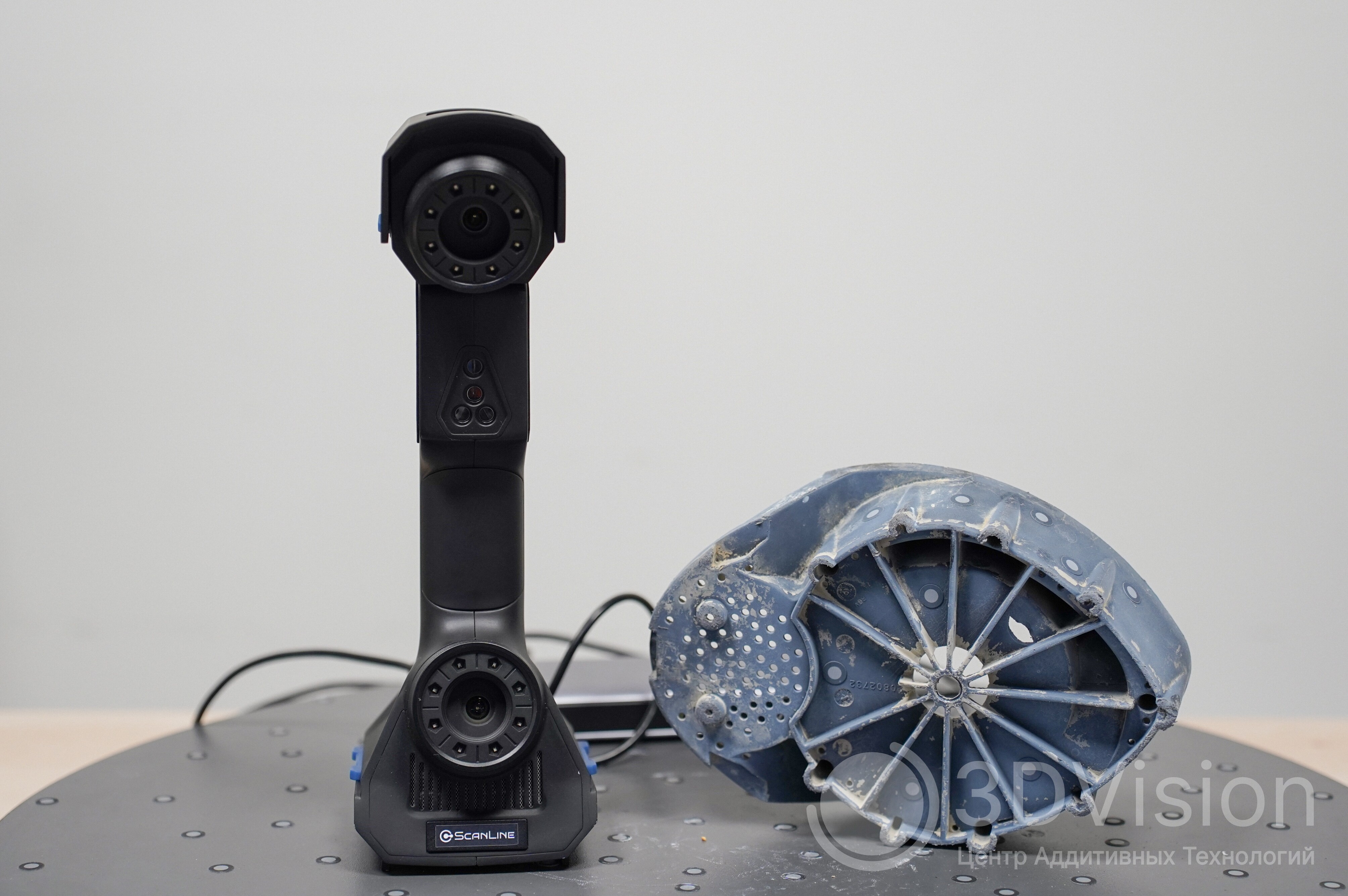

Пластиковый корпус турбины

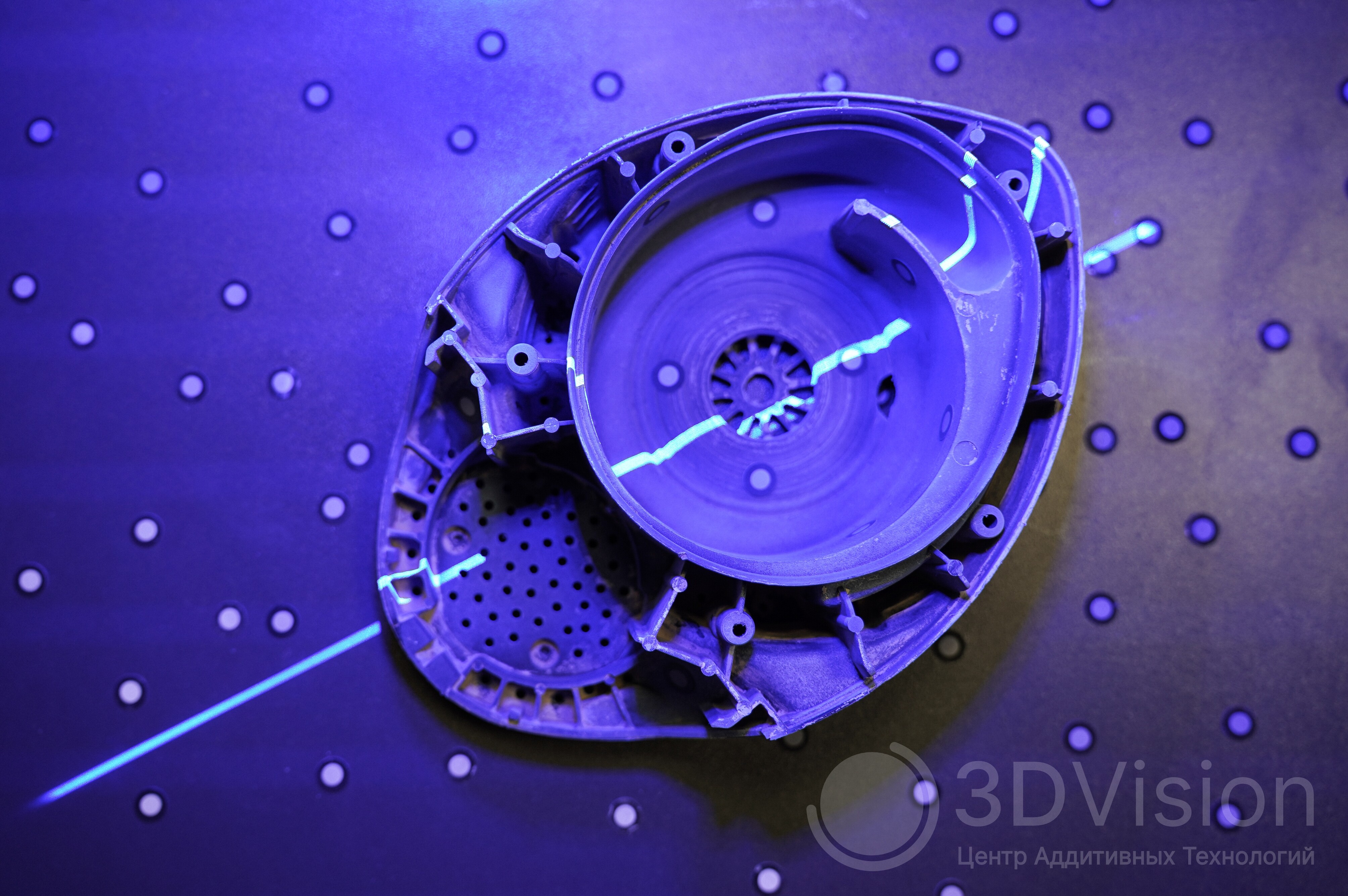

В рамках недавней акции «Хочу скан» к нам обратился клиент, которому потребовалось выполнить 3D-сканирование детали, изготовленной из пластика. Для решения этой задачи мы выбрали сканер UE PRO2, поскольку он обеспечивает высокую точность и детализацию при работе с пластиковыми изделиями.

После того как изделие поступило в нашу лабораторию, специалисты приступили к подготовке поверхности. Пластик часто имеет глянцевую или полупрозрачную структуру, что затрудняет процесс сканирования. Чтобы устранить блики и повысить качество сканирования, мы нанесли на поверхность корпуса специальный матирующий спрей. Это позволило сделать поверхность более однородной для лазерного луча сканера.

Следующим этапом подготовки стало размещение маркеров по всей поверхности изделия. Мы использовали специальные самоклеящиеся метки, которые необходимы для корректного совмещения облаков точек в программном обеспечении сканера. Маркеры были равномерно распределены по всем сторонам корпуса, чтобы обеспечить максимальную точность при построении цифровой 3D-модели.

Использовали несколько режимов работы сканера, так как на детали есть сложные элементы:

- 50 лазерных линий как основной режим для захвата простой геометрии

- 7 лазерных линий для поверхности с отверстиями

- Одну линию для сканирования более глубоких отверстий и ребер жесткости

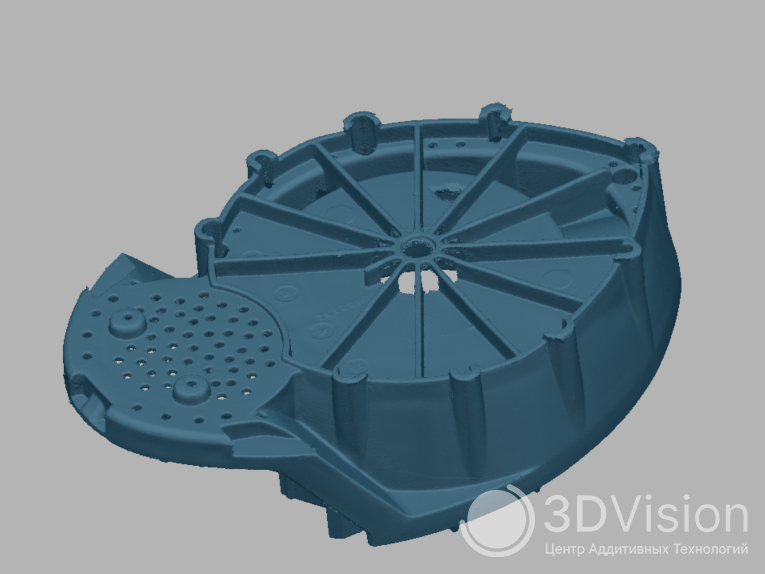

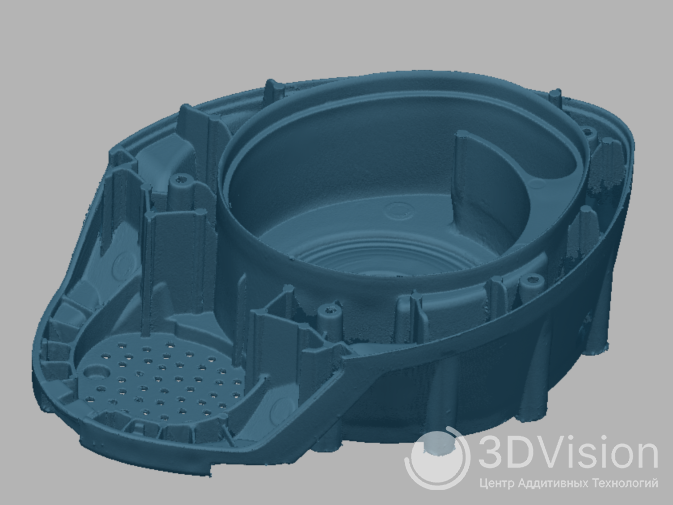

Полигональная модель

Благодаря такому подходу мы легко совместили несколько сканов, объединили их и, удалив шумы, создали полигональную модель.

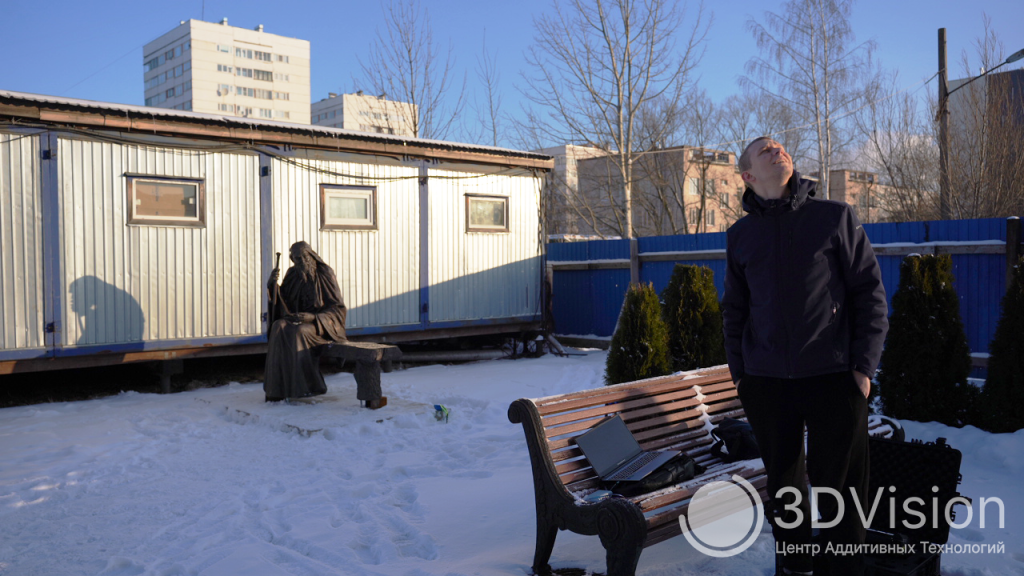

Памятник

Когда к нам поступил заказ на создание детализированной цифровой копии памятника, мы с энтузиазмом приступили к работе. Проект был важным и требовал высокого качества исполнения.

Перед началом сканирования мы тщательно подготовились. Особое внимание уделили условиям работы: памятник находился на улице, поэтому приходилось учитывать влияние естественного освещения и возможные погодные изменения. Для достижения наилучшего результата мы заранее проверили прогноз погоды и выбрали подходящий день без осадков и с равномерным освещением.

Далее мы приступили к подготовке самого памятника. Сначала очистили поверхность от пыли и грязи, чтобы избежать искажений при сканировании. Затем по всей поверхности памятника разместили специальные маркеры. Эти маркеры помогают сканеру точно определять положение и форму объекта, а также обеспечивают правильную стыковку полученных фрагментов модели.

После всех подготовительных этапов мы приступили к процессу сканирования. Благодаря правильно организованной работе и современному оборудованию нам удалось получить точную цифровую копию памятника, полностью соответствующую оригиналу. Полученная модель пригодится для реставрационных работ, виртуальных экскурсий и сохранения культурного наследия.

Сканировали полностью в беспроводном режиме – это обеспечило мобильность и удобство работы на территории храма. Автономность системы подтвердилась на практике, и внешнего аккумулятора (с характеристиками, указанными ранее), хватило на весь цикл работ без дополнительной подзарядки. А встроенные алгоритмы обработки данных позволили одинаково качественно зафиксировать различную геометрию объекта.

После сканирования мы выполнили работу с большим объемом данных: удалили артефакты, оптимизировали полигональную сетку и начали подготовку модели к 3D-печати. Далее создали точную уменьшенную копию памятника, которую изготовили на промышленной SLA-установке. Более подробно о данном кейсе мы писали в своем блоге.

Готовая модель

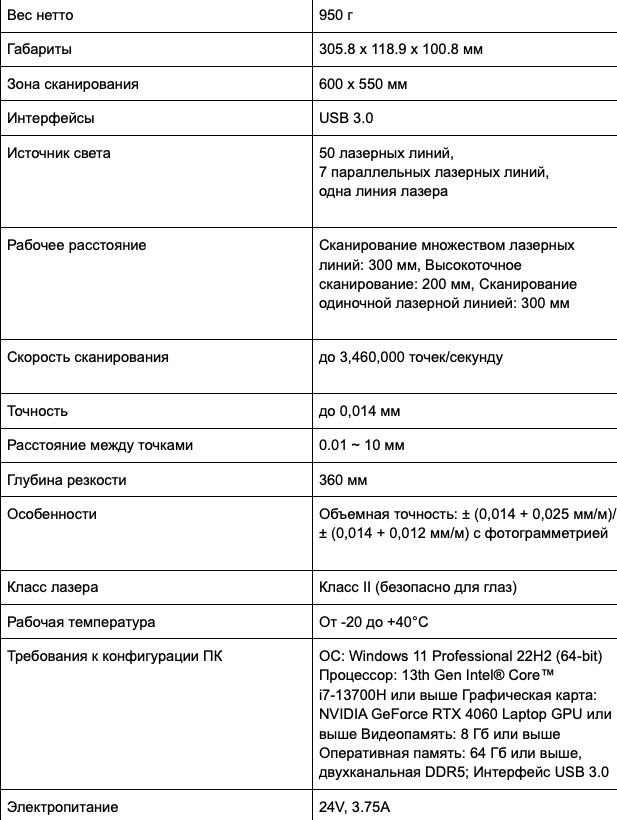

Технические характеристики

Подведем итоги

EasyScan UE Pro2 представляет собой современное решение для задач промышленного 3D-сканирования, способное работать как на больших производственных площадках, так и с объектами со сложной геометрией поверхности. Благодаря использованию технологии лазерного 3D-сканирования, устройство обеспечивает получение цифровых моделей с высокой степенью детализации. Это позволяет точно фиксировать даже мельчайшие элементы, независимо от структуры или материала поверхности — будь то металл, пластик или композит.

Одной из ключевых особенностей EasyScan UE Pro2 является его эргономичный дизайн. Прибор удобно удерживать в руке, а компактные размеры позволяют использовать его в ограниченных пространствах и труднодоступных местах. Программное обеспечение отличается простым и логичным интерфейсом, что значительно облегчает работу как опытным специалистам по метрологии, так и тем, кто только начинает знакомство с 3D-сканированием.

Высокая точность измерений — до 0,014 мм — соответствует строгим стандартам, предъявляемым к оборудованию для контроля качества и инженерных изысканий. Это делает UE Pro2 востребованным инструментом при проведении инспекций, анализе износа деталей, создании прототипов, а также при обратном проектировании. Благодаря быстрой обработке данных и возможностям интеграции с другими инженерными платформами, использование сканера помогает ускорить рабочие процессы и повысить их эффективность.

EasyScan UE Pro2 нашёл применение в различных отраслях: энергетике, тяжёлой промышленности, машиностроении, строительстве и инжиниринге. Устройство используется для анализа деформаций, контроля геометрии, проверки соответствия изделий чертежам и стандартам.

Мы приглашаем вас посетить наш демонстрационный зал, где вы сможете лично ознакомиться с работой EasyScan UE Pro2 и оценить его функциональные возможности. Наши специалисты готовы провести консультацию, ответить на все ваши вопросы и продемонстрировать, как 3D-сканер может быть полезен именно для ваших задач. Обращайтесь — мы всегда открыты для диалога и готовы оказать поддержку на всех этапах внедрения оборудования в ваш производственный процесс.
