AD5X - бюджетное решение для мультиматериальной печати от FlashForge

Приветствуем всех любителей трёхмерной печати! Сегодня мы подробно разберём характеристики и возможности FFF 3D-принтера Flashforge AD5X — современного устройства, которое покорило рынок своей доступной ценой и впечатляющим функционалом.

Данная модель представляет собой усовершенствованную версию популярного принтера Adventurer 5M. Разработчики существенно доработали базовую конструкцию, добавив ряд инновационных решений, которые делают процесс печати более эффективным и удобным.

Главной особенностью AD5X является компактный модуль автоматической смены филамента, который значительно расширяет возможности печати. Кроме того, принтер впечатляет своей производительностью — скорость работы находится на высоком уровне среди устройств данного класса.

Особого внимания заслуживает поддержка эластомерных материалов, что открывает новые горизонты для творчества и практического применения. Давайте подробнее рассмотрим все преимущества этой интересной модели.

Содержание

Комплект поставки

Подготовка к работе

Технические характеристики

Тестовые печати

Многоцветная печать

Печать TPU

Заключение

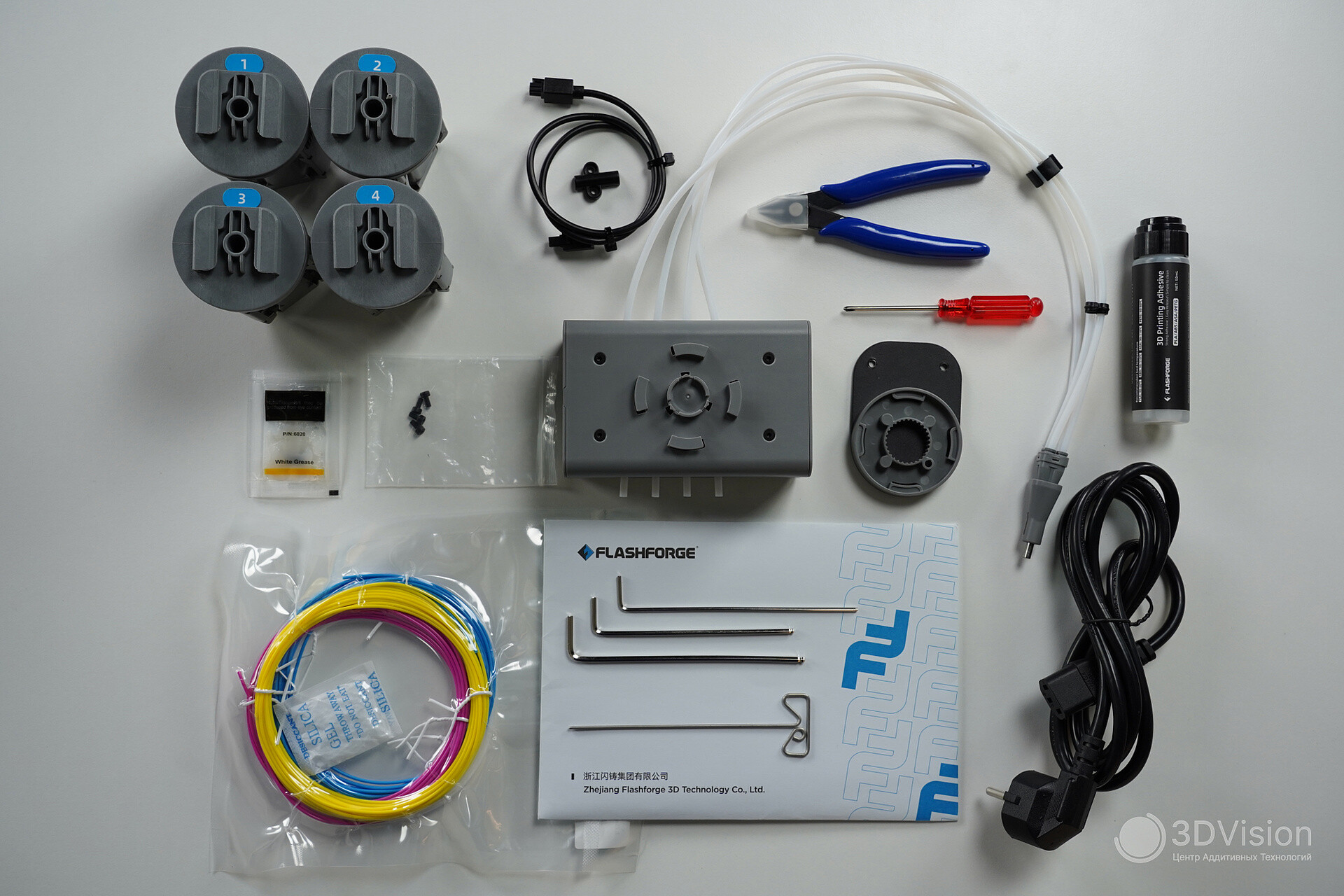

Комплект поставки

- Принтер

- Кабель питания

- Кабель IFS — системы смены филамента, держатель кабеля

- Модуль смены прутка «IFS» и монтажная пластина к нему

- 4 держателя катушек

- PTFE трубка 4-в-1

- Бокорезы

- Клей-адгезив

- Шестигранники: 2; 2,5; 3мм

- Смазка

- Отвёртка PH1

- Винты М3×6, 6 штук

- Палка для чистки канала подачи филамента

- 4 мотка филамента по 10 грамм

Одно из главных преимуществ Flashforge AD5X — полная готовность к использованию сразу после распаковки. Базовая комплектация включает все необходимые аксессуары для начала работы и последующего обслуживания принтера.

Особое внимание стоит уделить программной составляющей устройства. Хотя внешняя память в виде флешки не предусмотрена, это компенсируется наличием предустановленных тестовых моделей прямо в памяти принтера.

Подготовка к работе

Для начала печати потребуется выполнить несколько простых, но важных операций:

1)Установка дисплея

2)Подключение IFS-модуля

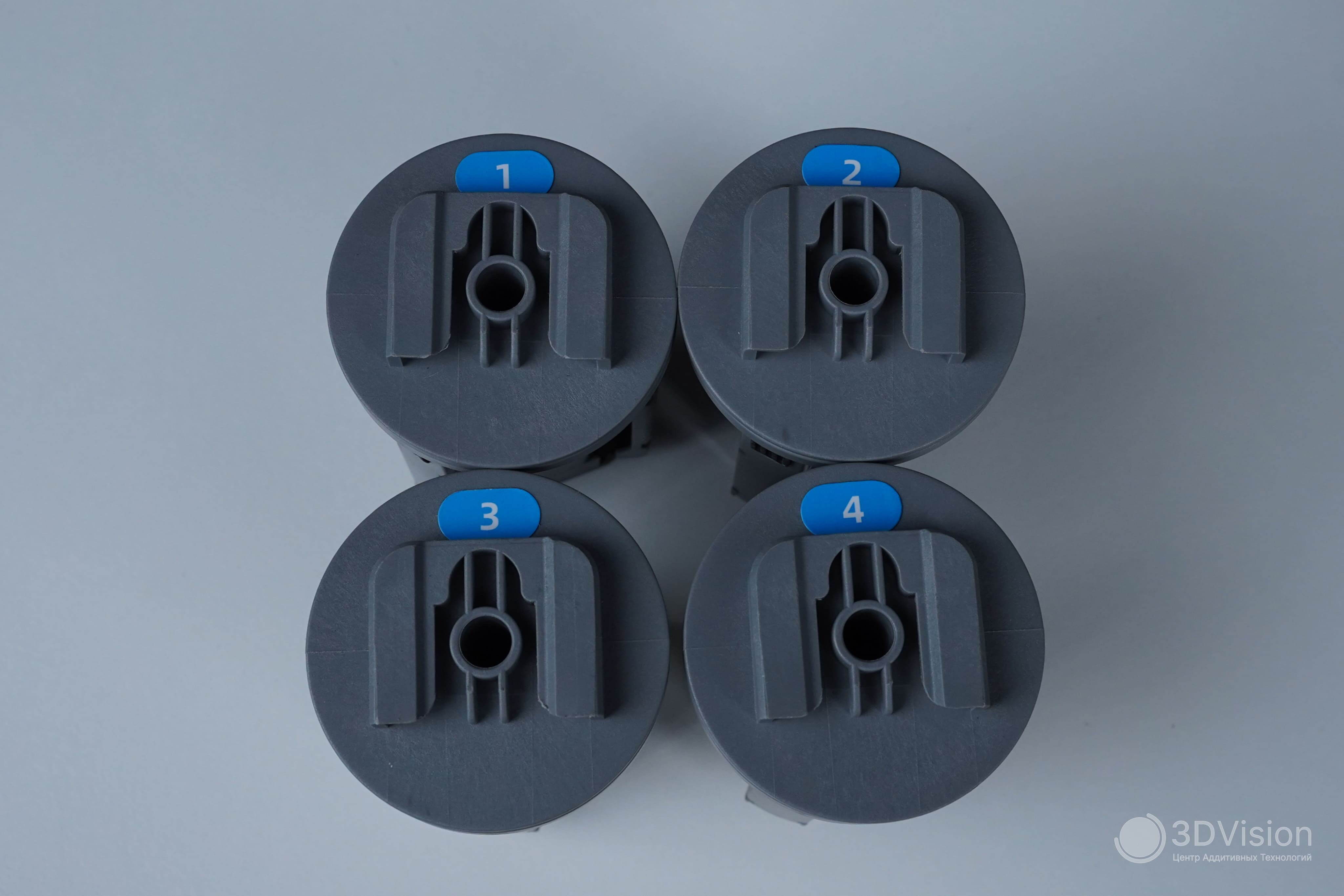

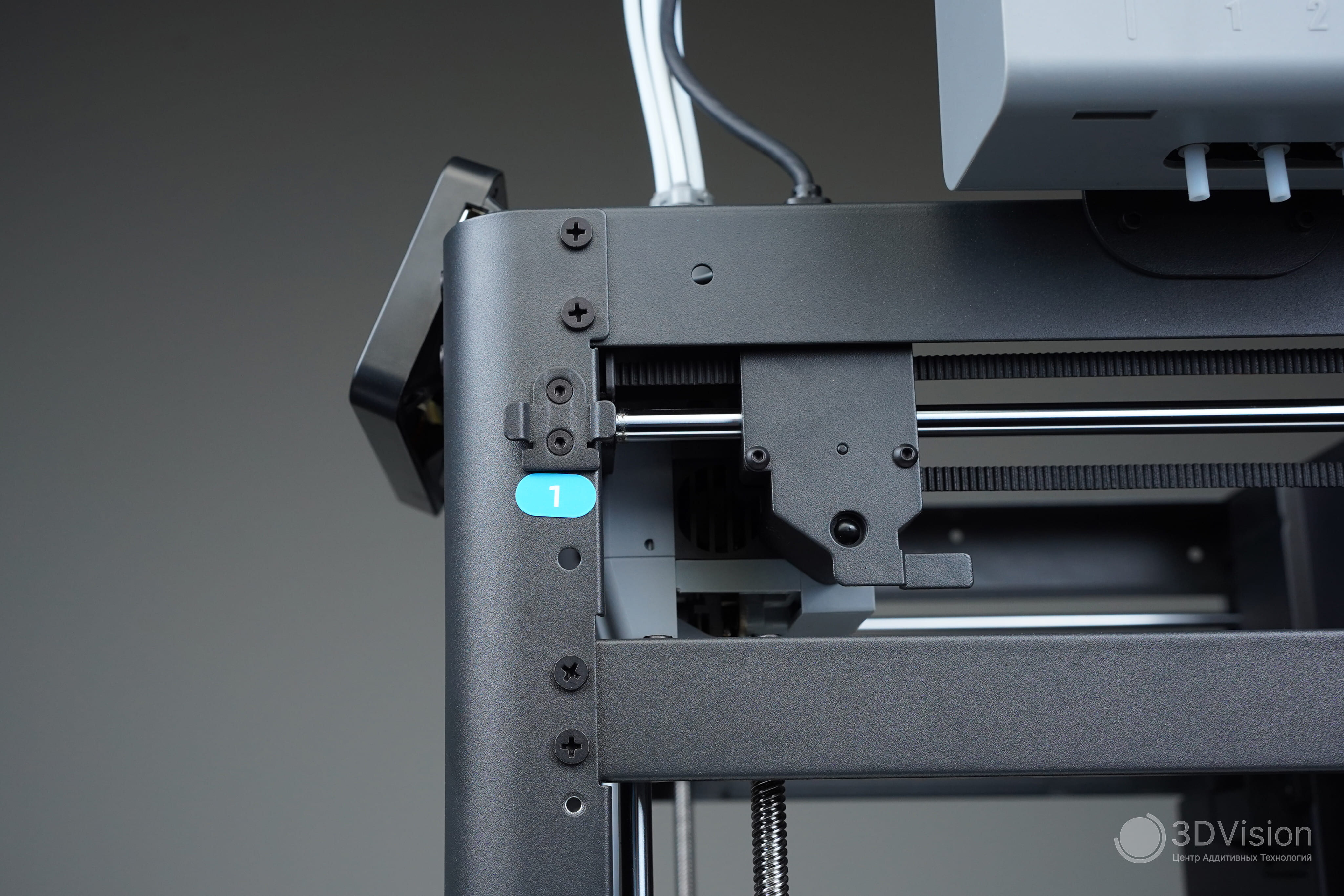

3)Монтаж держателей катушек — необходимо установить 4 держателя в строгом соответствии с их нумерацией

4)Система возврата филамента

5)Демонтаж транспортировочных элементов — требуется открутить 3 специальных винта, установленных для защиты при транспортировке

6)Первичная калибровка — после включения необходимо выполнить три ключевых настройки:

- Температурная калибровка

- Резонансная настройка

- Создание карты высот рабочего стола

Технические характеристики

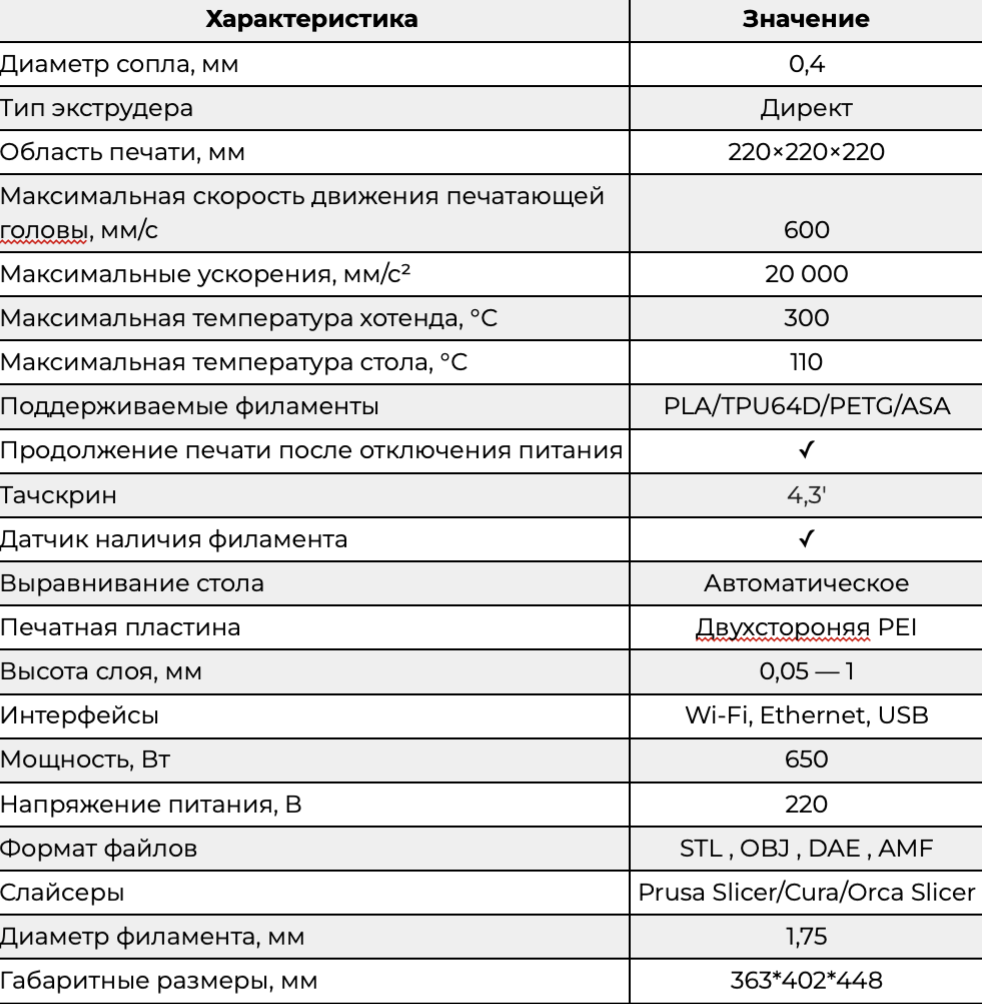

В основе Flashforge AD5X лежит проверенная платформа Adventurer 5M. Конструкция принтера сочетает стальную раму и пластиковое основание, обеспечивая необходимую жёсткость и стабильность при печати.

Базовая комплектация не включает некоторые дополнительные опции:

- Подсветка области печати

- Система видеонаблюдения

Эти функции доступны как опциональные дополнения.

Сенсорный дисплей диагональю 4,3 дюйма унаследовал интерфейс от предыдущих моделей. Несмотря на простоту и интуитивность интерфейса, есть несколько существенных моментов:

- Неидеальный перевод на русский язык

- Низкая отзывчивость экрана

- Мелкие элементы управления

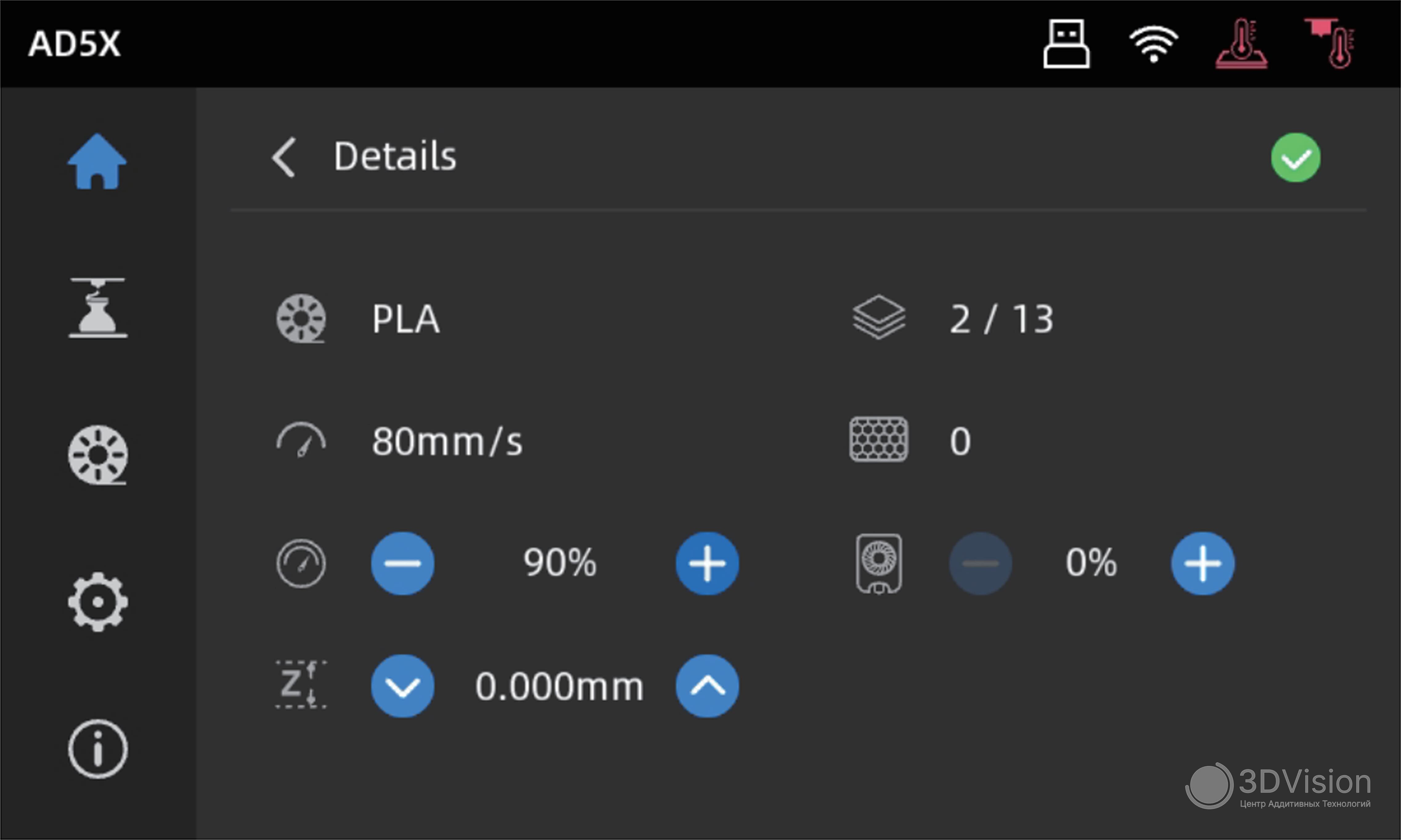

При работе с принтером пользователи могут столкнуться с тем, что экран не всегда корректно реагирует на касания. Для более комфортного управления рекомендуется использовать стилус, который придётся печатать самостоятельно.

Попытка изменить Z-оффсет прошла неудачно

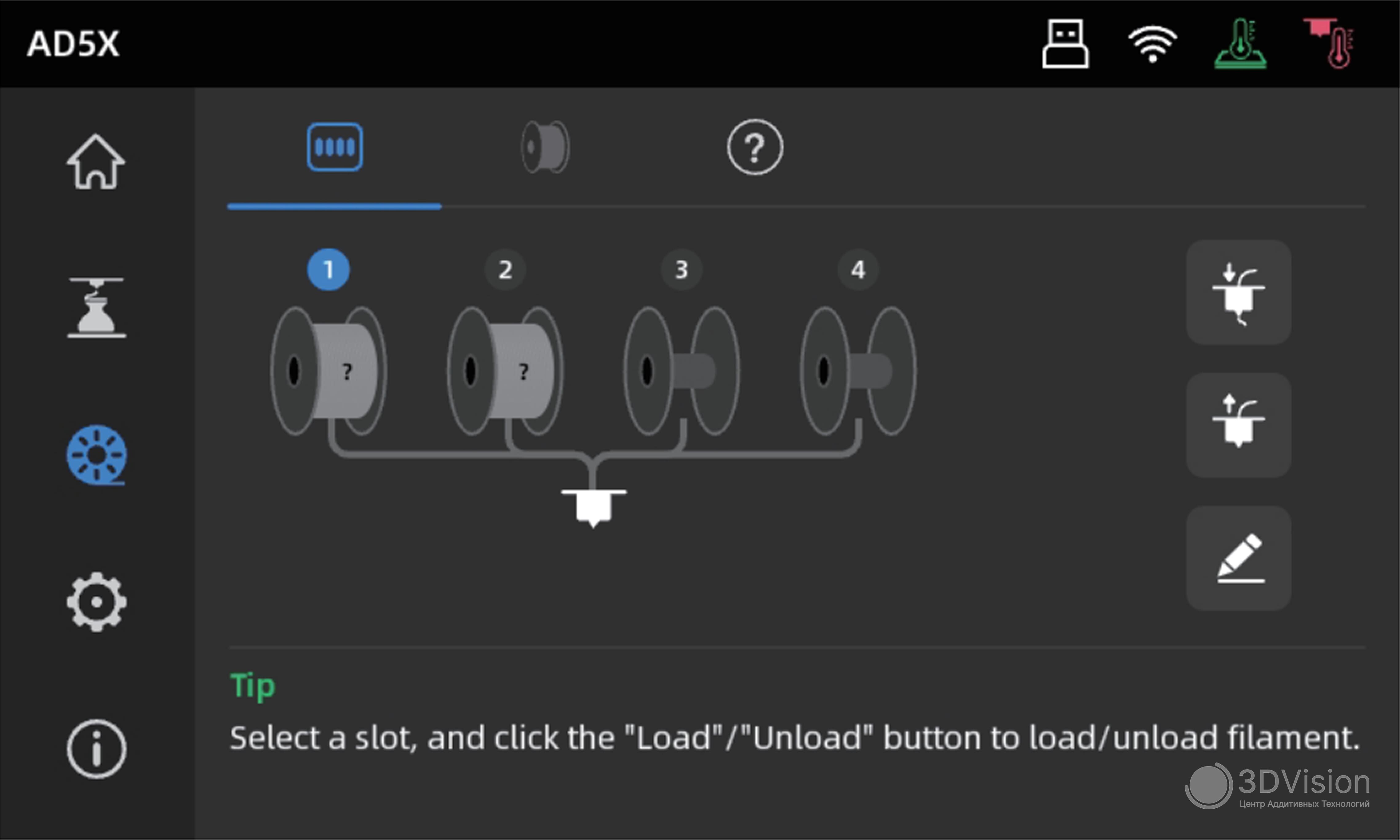

Неплохо реализовано меню IFS. После загрузки прутка можно выбрать его тип и цвет, выдавливать и втягивать филамент.

Выбор материалов невелик

Система управления принтера AD5X предусматривает продуманный подход к работе с различными материалами. Перед запуском цветной печати устройство запрашивает информацию о типах используемых филаментов.

Важный момент: для корректной работы необходимо правильно указывать материал в слайсере.

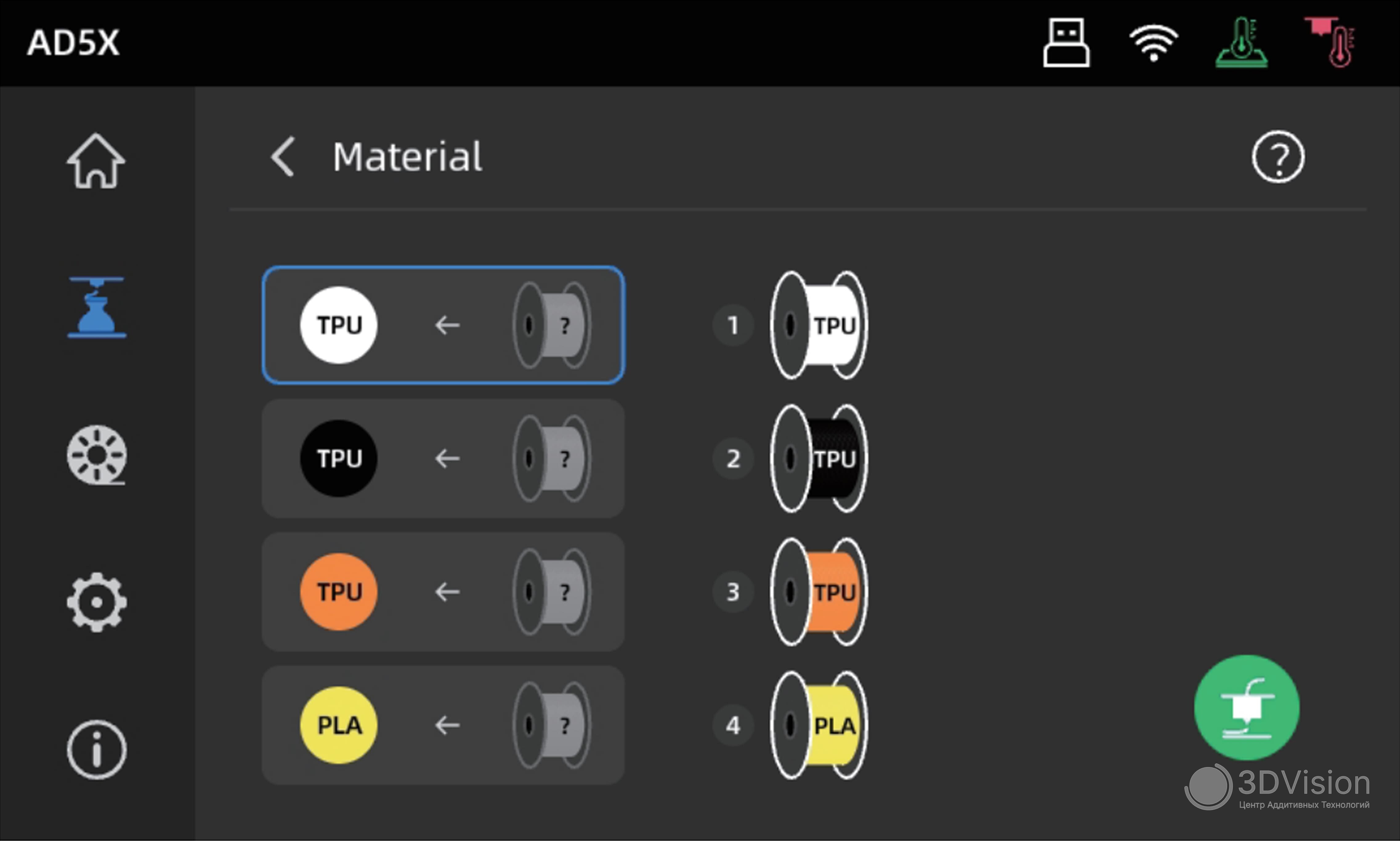

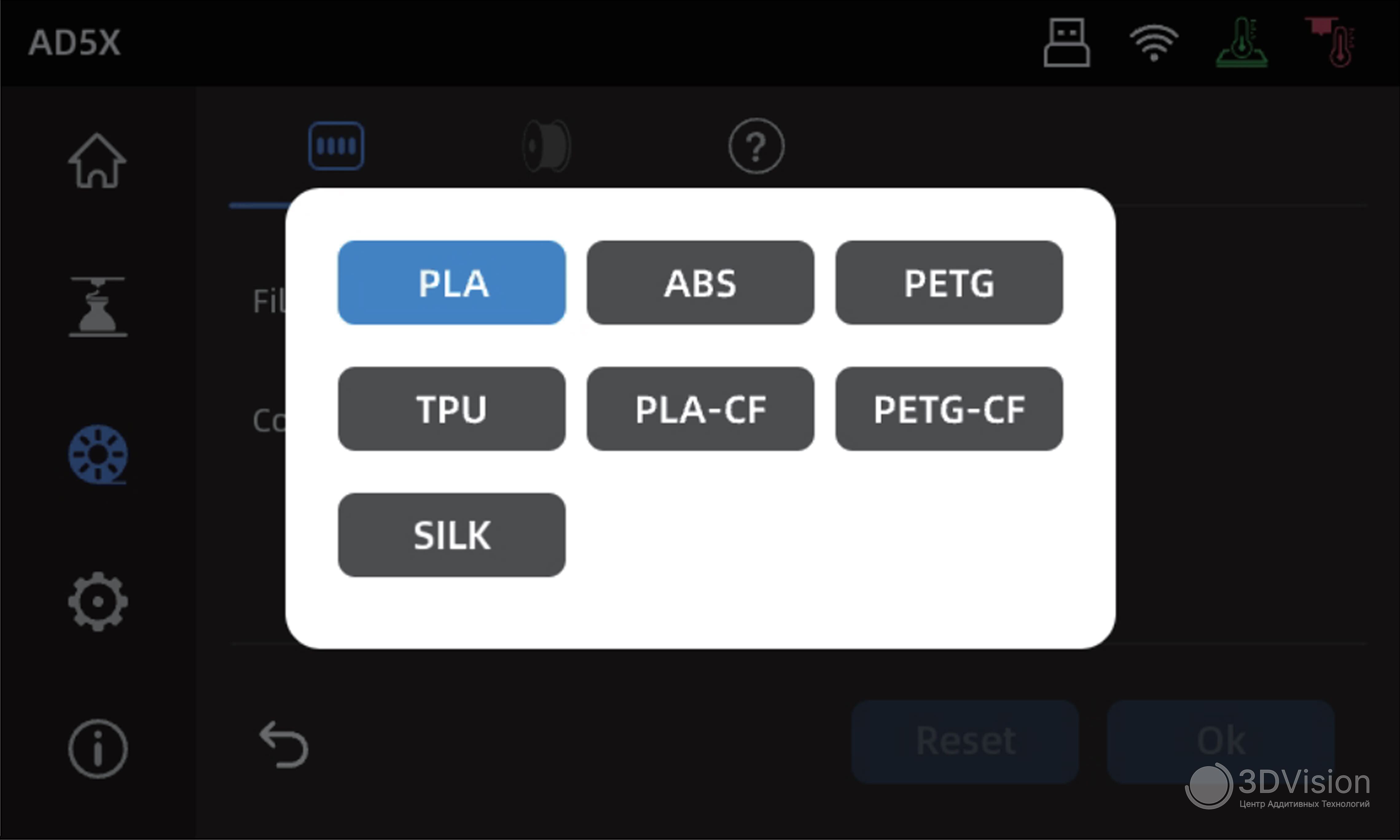

В слот с PLA не получится выбрать TPU, и наоборот

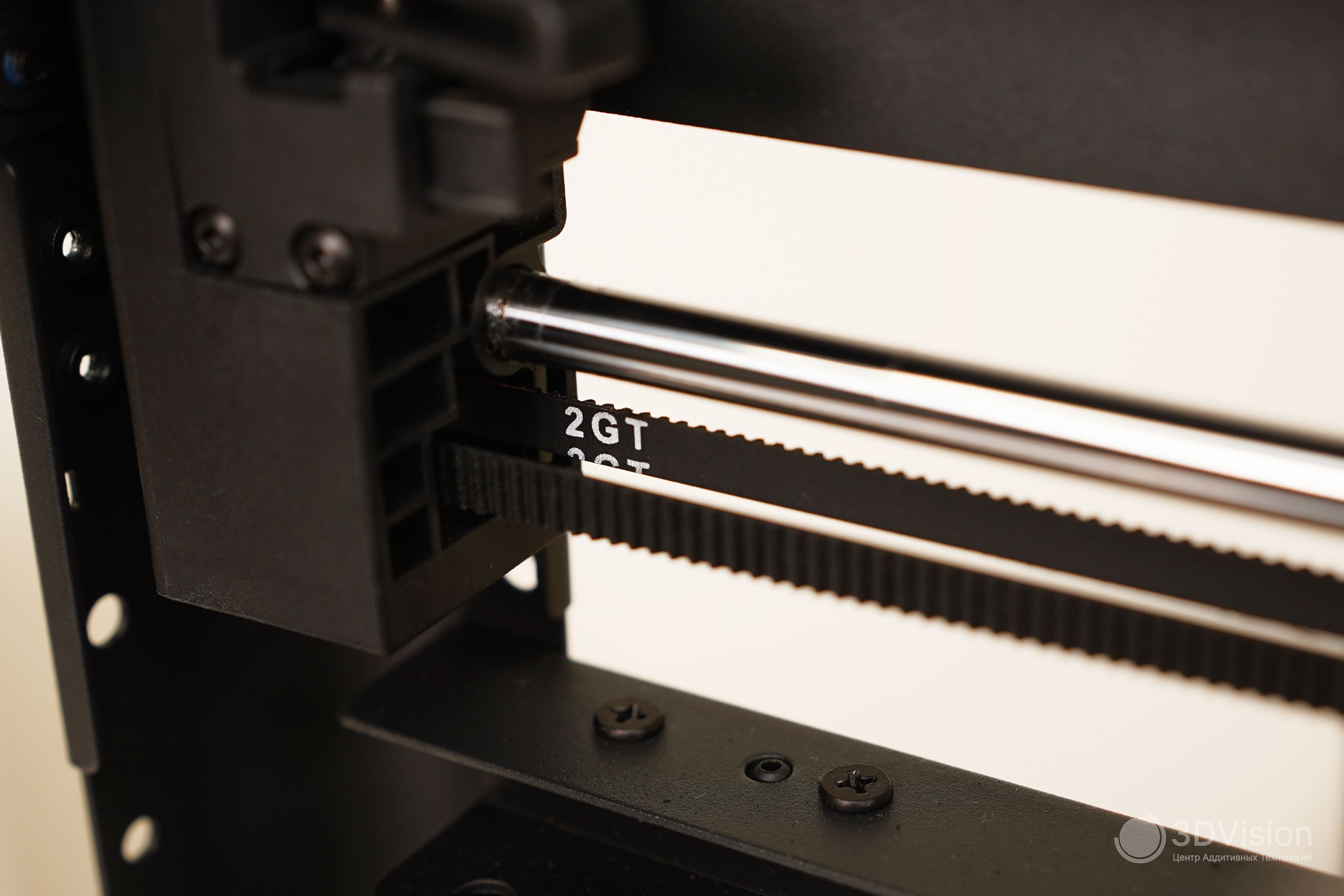

Механика CoreXY с 6мм ремнями 2GT и цилиндрическими направляющими 8мм.

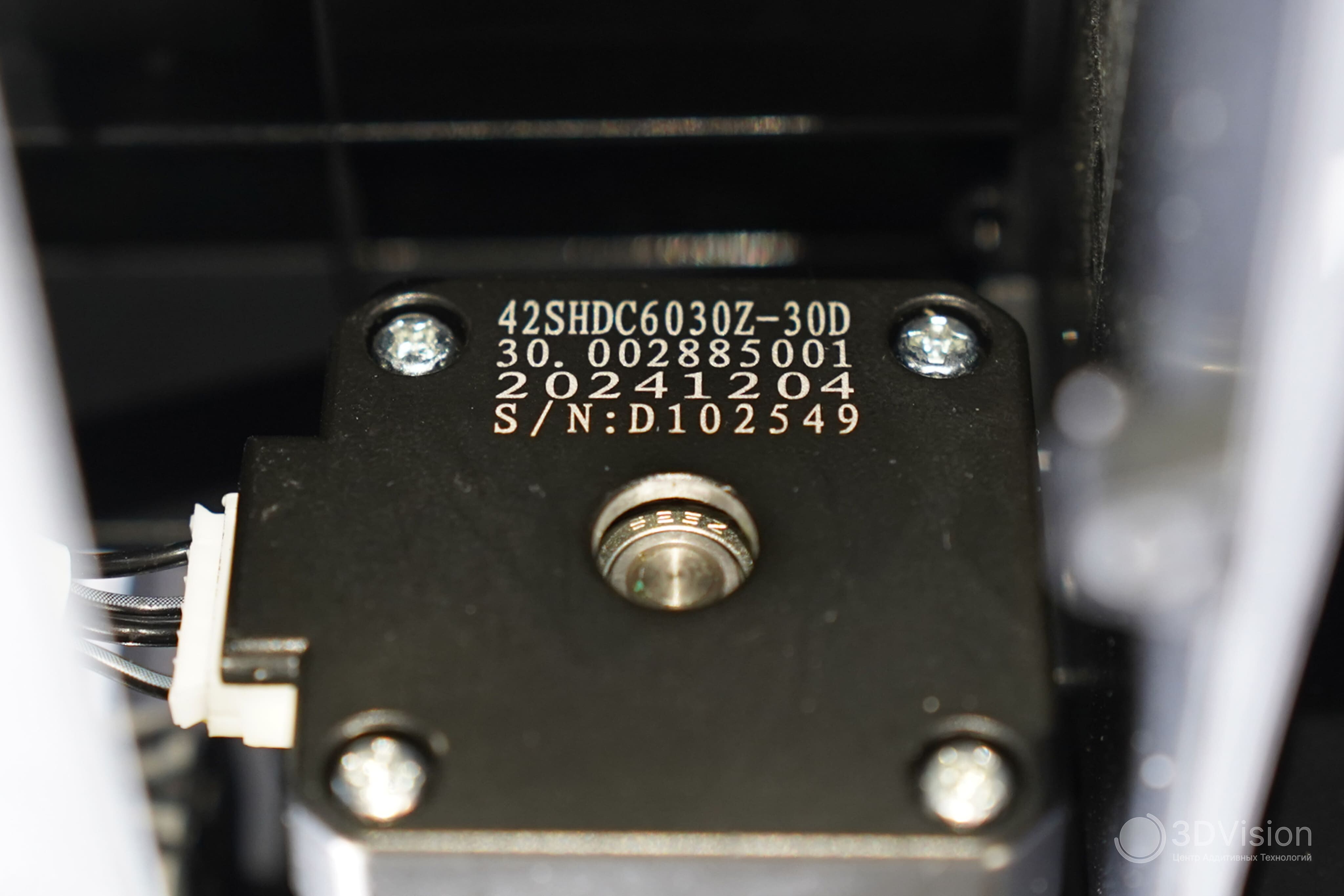

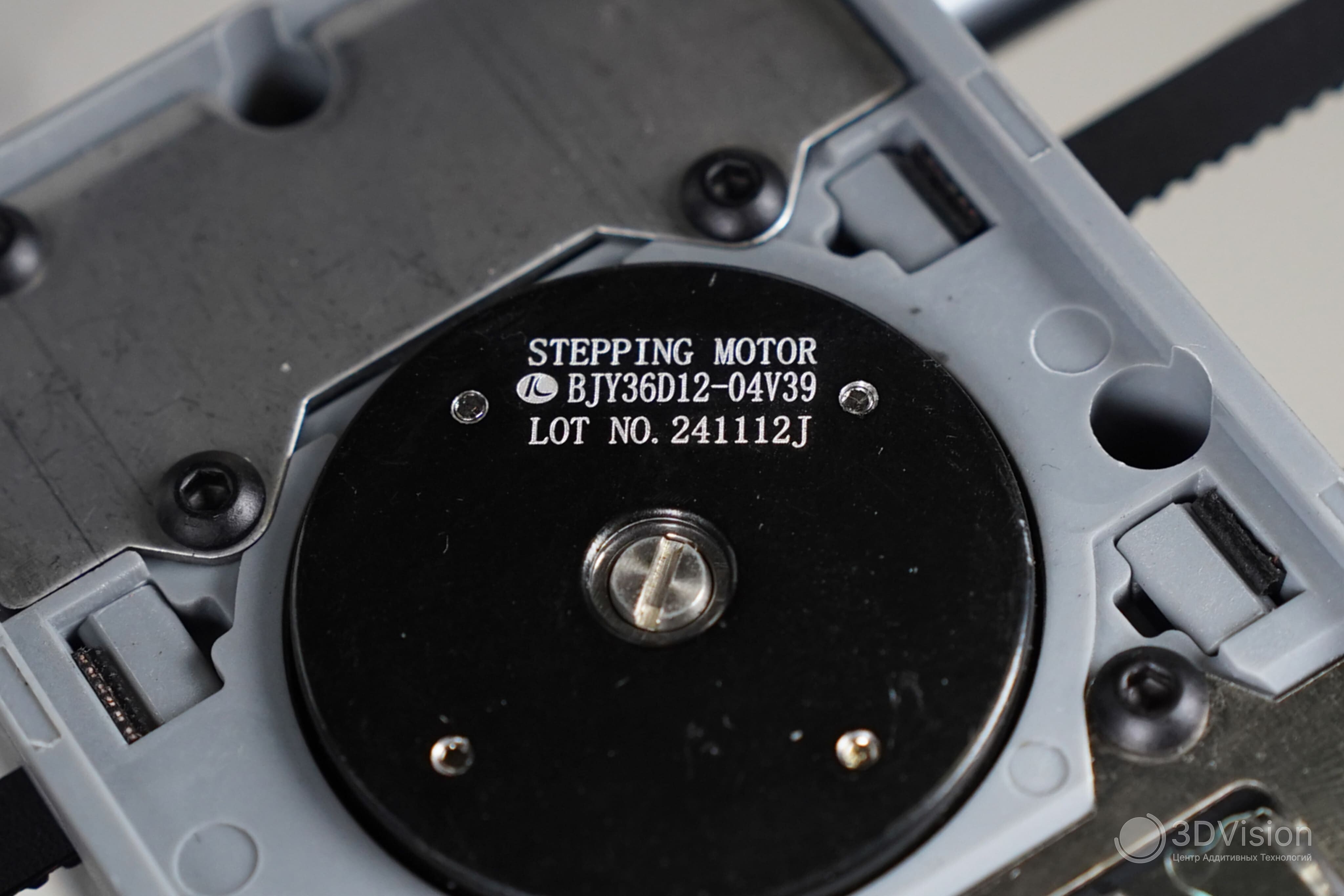

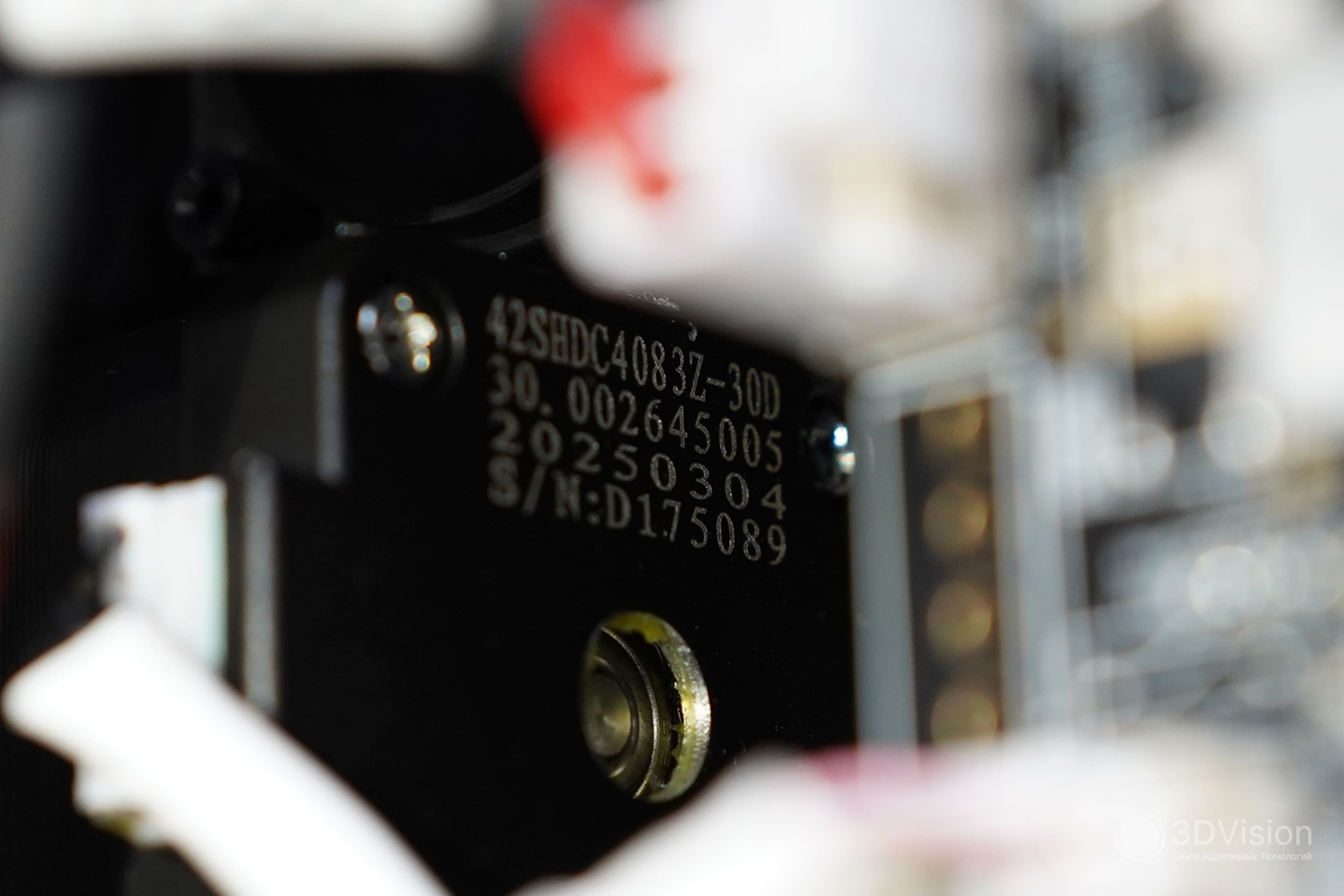

Моторы осей XY:

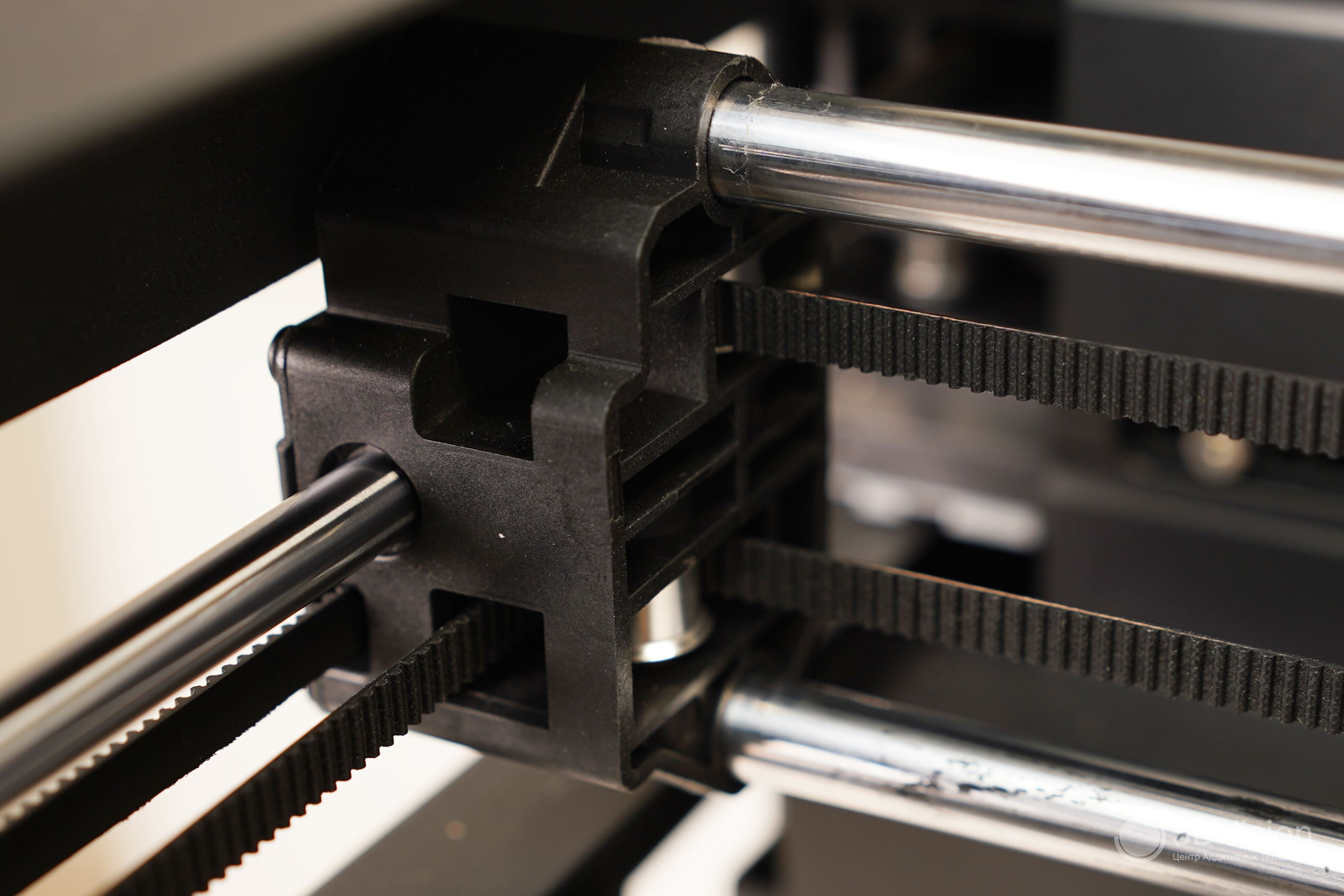

Каретки осей литые.

Ремень каждой из осей натягивается ослаблением четырёх винтов и перемещением печатающей головы вручную. После этого винты затягиваются обратно, а ремни натягиваются пружинами.

Ось Z приводится в движение одним шаговиком. Момент с него передаётся на три трапецеидальных винта. Маркировка движка оси Z:

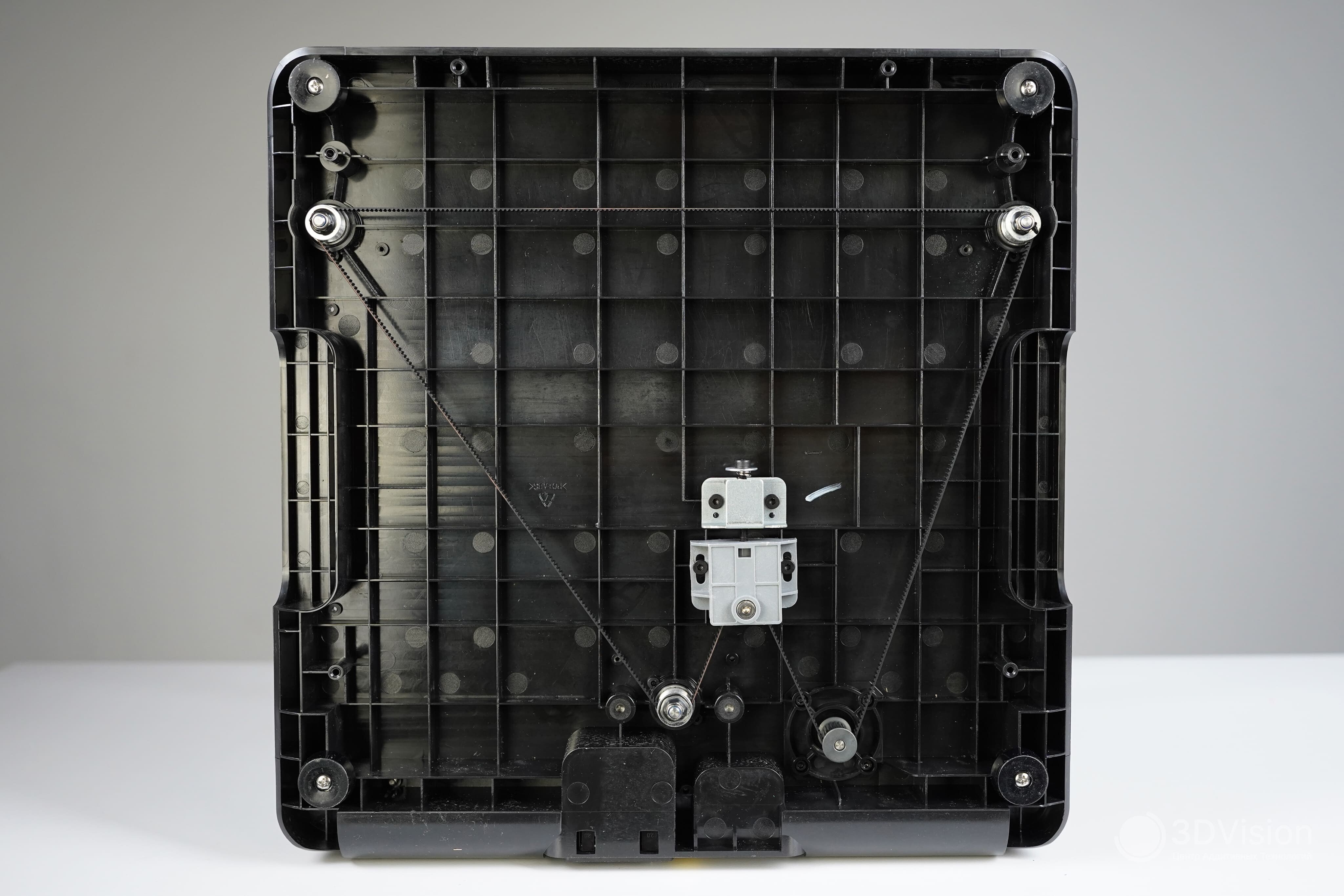

Снизу видно, как синхронизируются винты оси Z. Там же расположен натяжитель.

Также на оси Z присутствуют четыре направляющих диаметром 8мм.

Пластина — двухсторонняя с PEI покрытием. Стол выравнивается по тензодатчикам, но при большом перекосе автокалибровка не помогает. В таком случае можно выровнять стол, меняя прижим гаек к регулировочным винтам.

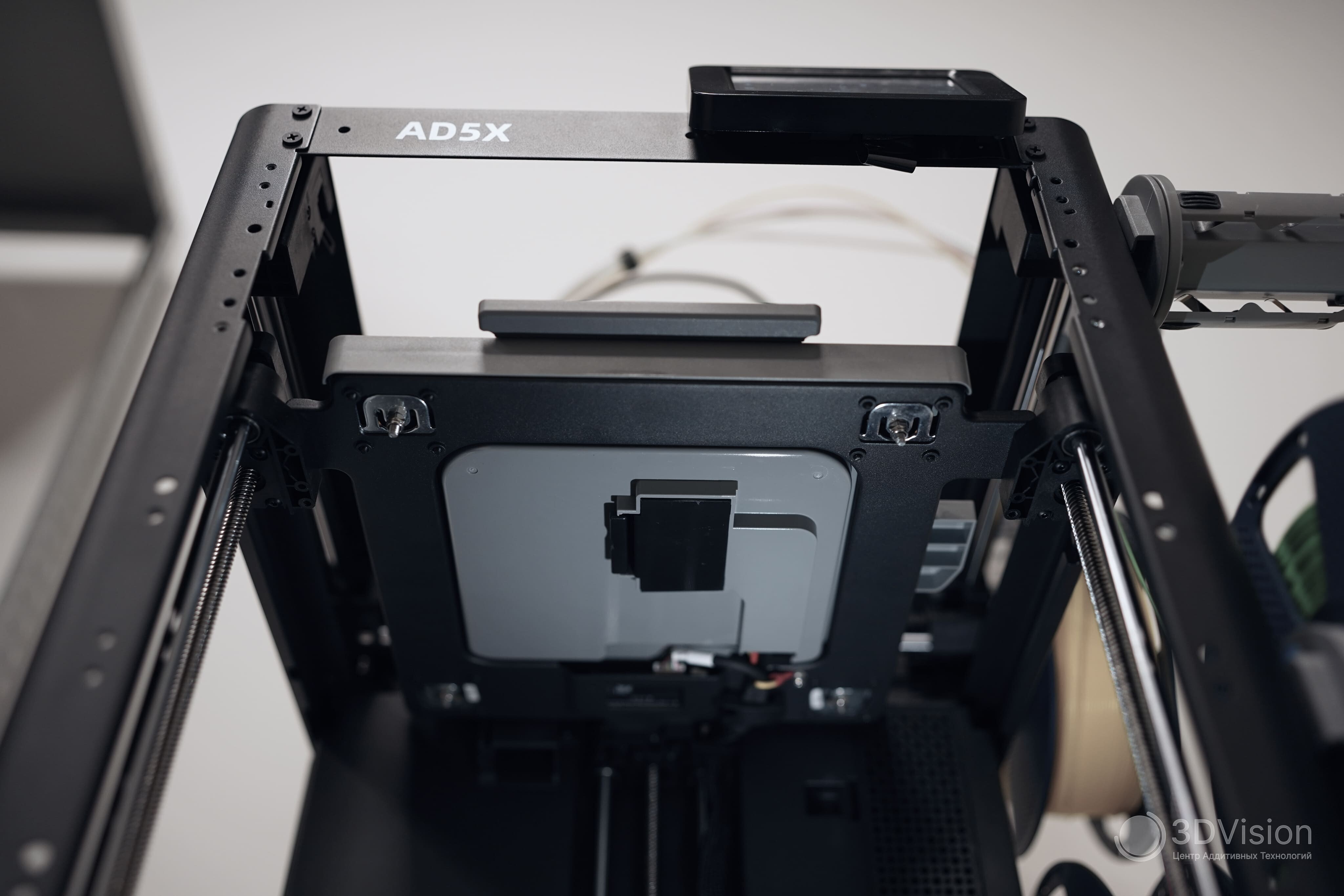

Регулировочные винты под столом

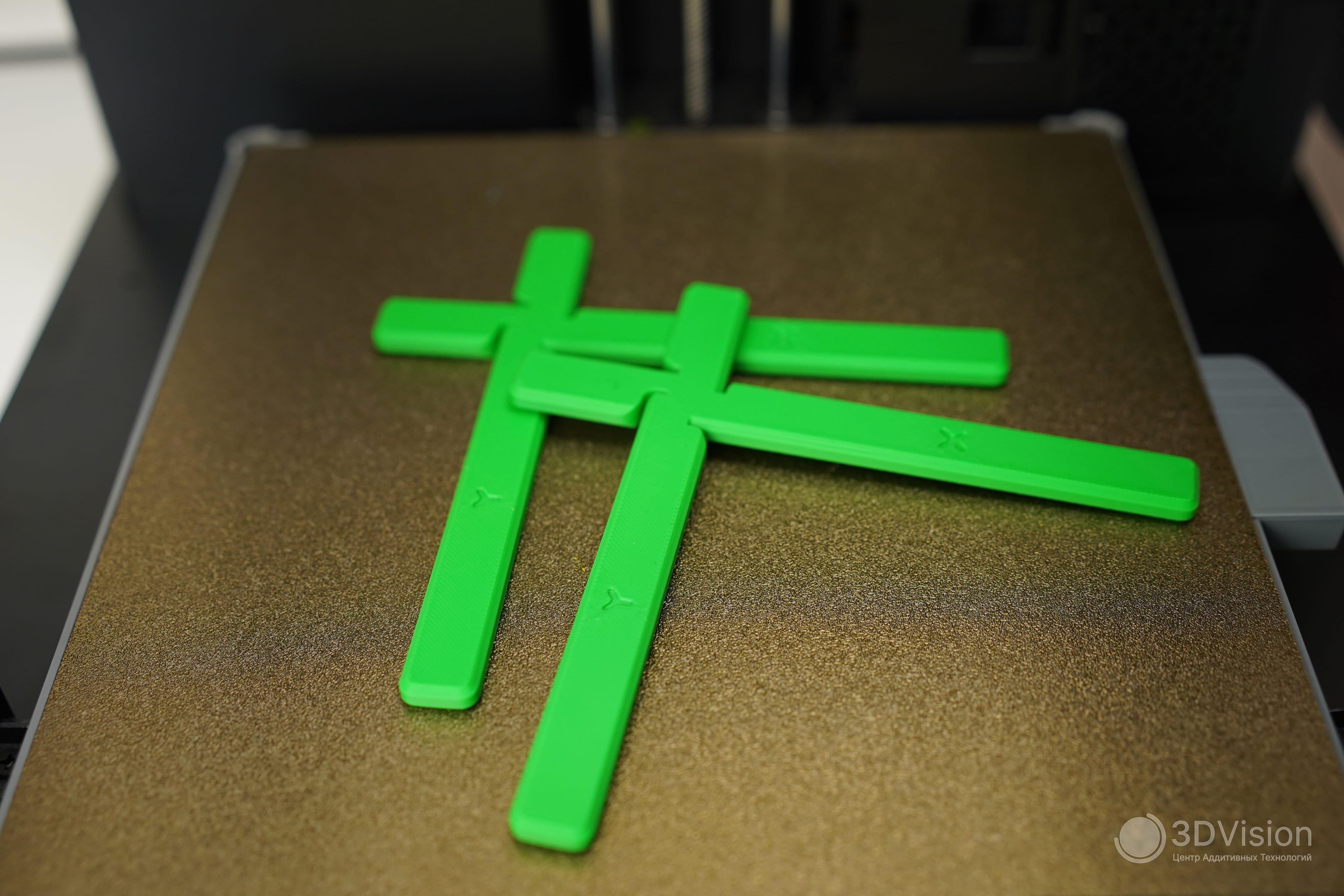

Для выполнения ручной калибровки стола потребуются:

- Гаечный ключ размером 6 мм

- Специальная подкладка, напечатанная заранее

Пошаговый алгоритм настройки

Начальная подготовка:

Паркуем принтер по всем осям

Устанавливаем значение Z=-0,5 (оставляем зазор несколько миллиметров между столом и соплом)

Настройка ближнего левого угла:

Сохраняем питание моторов

Устанавливаем координаты X=10, Y=10

Подкладываем под сопло специальную подкладку

Регулируем высоту гайкой до лёгкого касания

Настройка ближнего правого угла:

Перемещаемся в точку X=200, Y=10

Повторяем процедуру регулировки

Настройка дальнего правого угла:

Перемещаемся в точку X=200, Y=200

Повторяем процедуру регулировки

Настройка дальнего левого угла:

Перемещаемся в точку X=10, Y=200

Повторяем процедуру регулировки

Финальная проверка:

Повторяем цикл регулировки (пункты 2-5) 2-3 раза

Убеждаемся, что подкладка касается сопла с одинаковым усилием во всех четырёх точках

Важно: процесс считается завершённым, когда во всех контрольных точках достигается равномерное касание подкладки без дополнительной подстройки регулировочных винтов.

Время нагрева стола от 26 градусов до максимума:

Здесь же время нагрева сопла от 26°С до максимума

Печатающая голова в пластиковом корпусе имеет быстросъёмную крышку. Она крепится магнитами, и при снятии не нужно отключать провод вентилятора. Удобно.

В верхней части крышки видны контакты вентилятора, на голове видна ответная часть

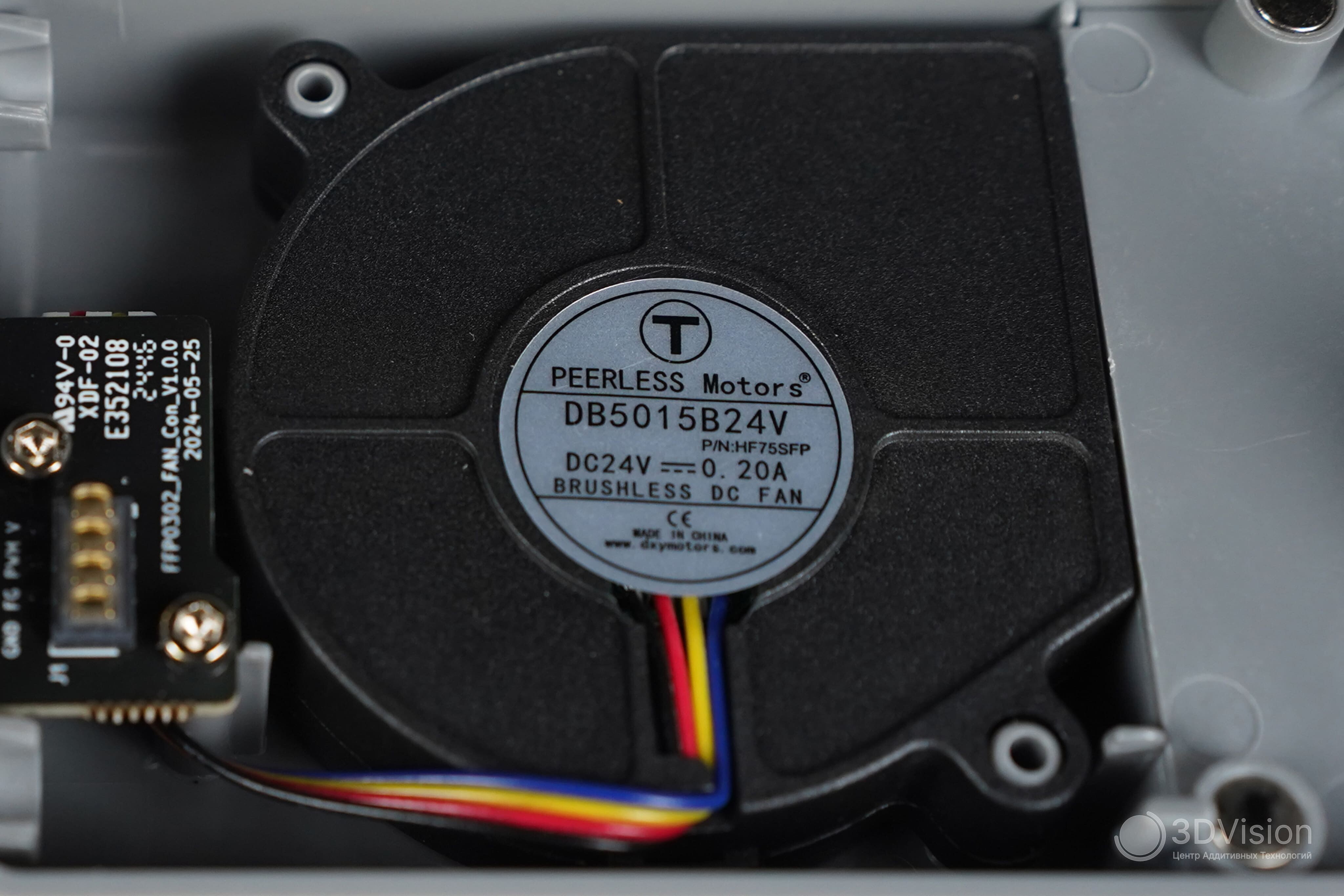

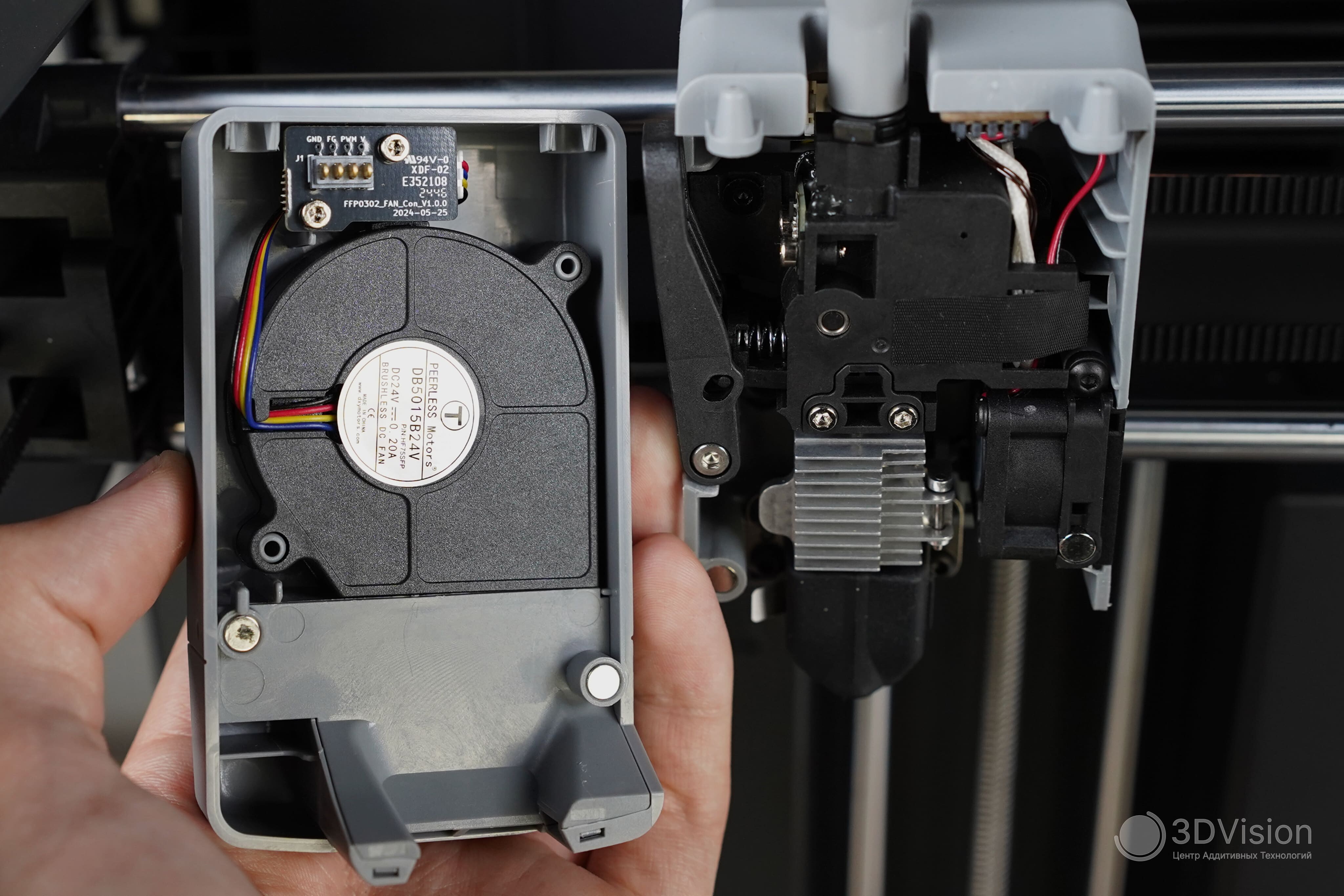

Вентилятор обдува модели — улитка 5015. Модель на фото:

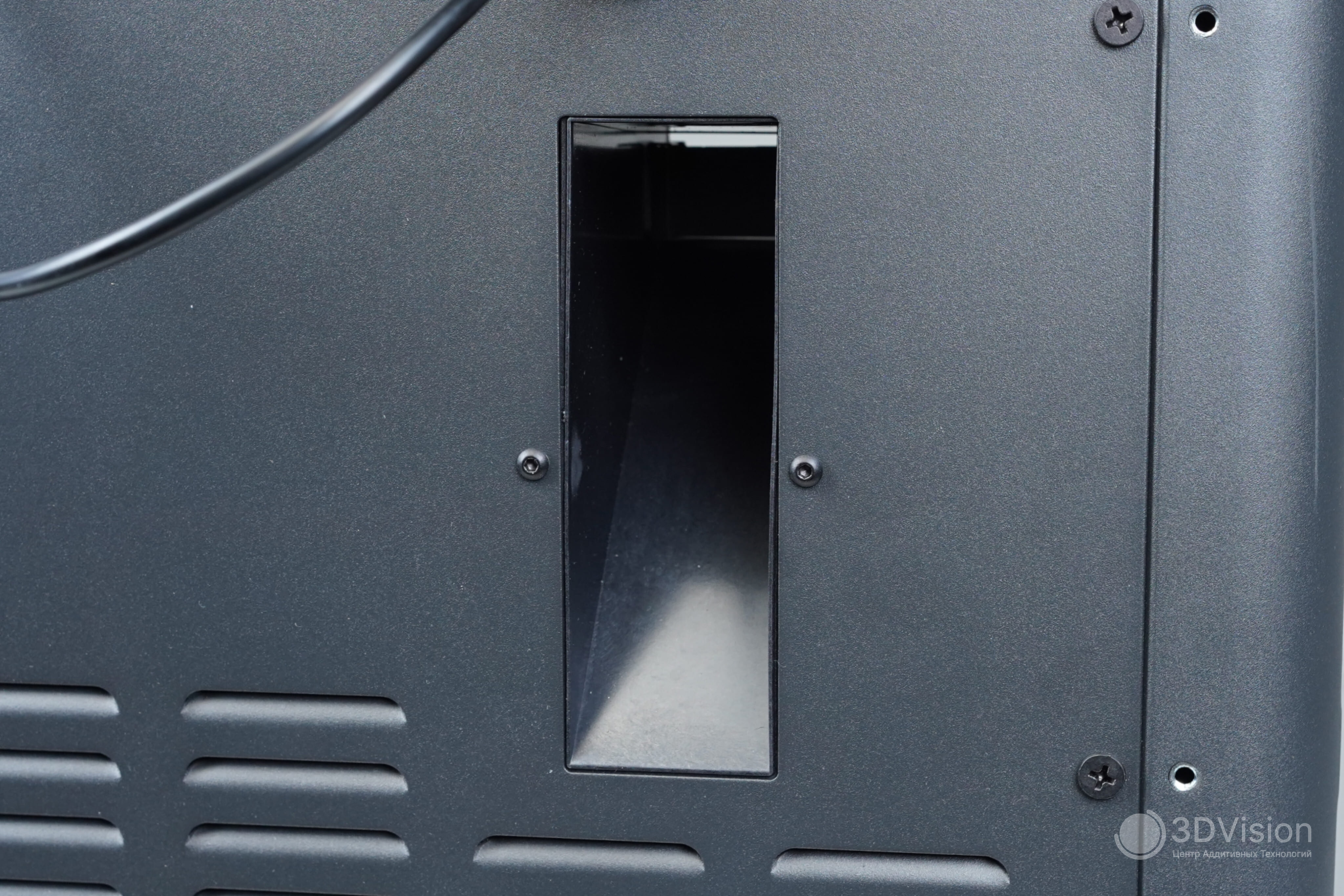

Вентилятор не громкий и достаточно производительный. Однако, из-за открытого корпуса шум при печати весьма ощутимый.

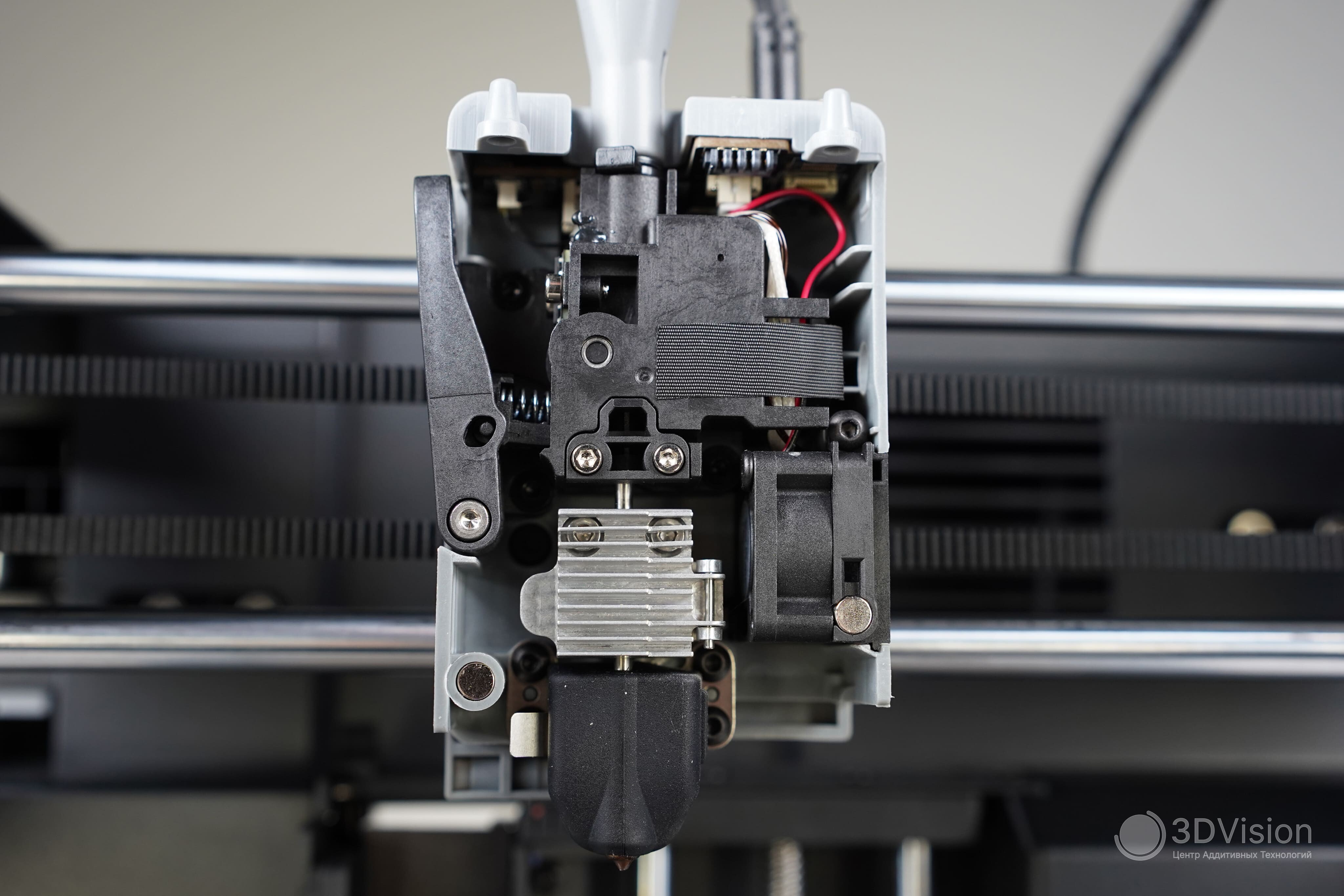

Внутренняя часть головы:

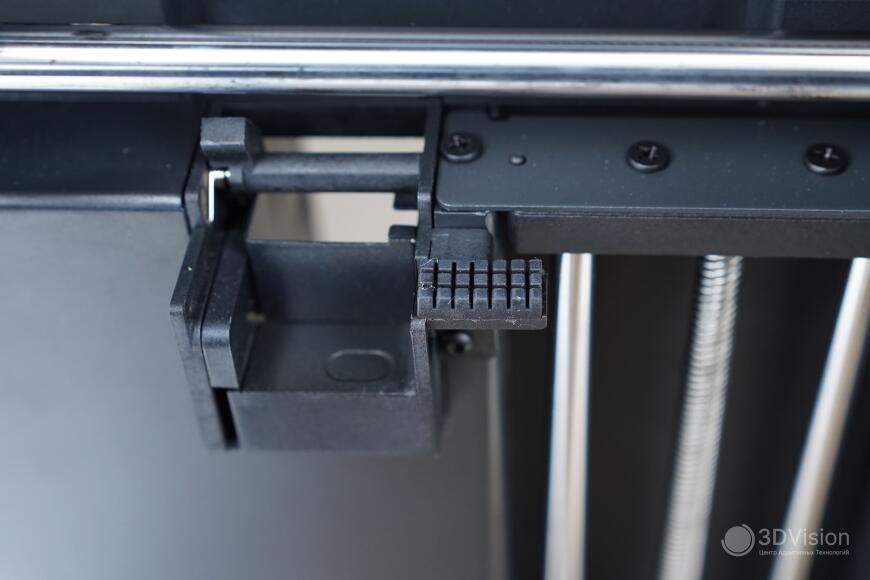

Слева виден подпружиненный упор — при нажатии на него отрезается филамент.

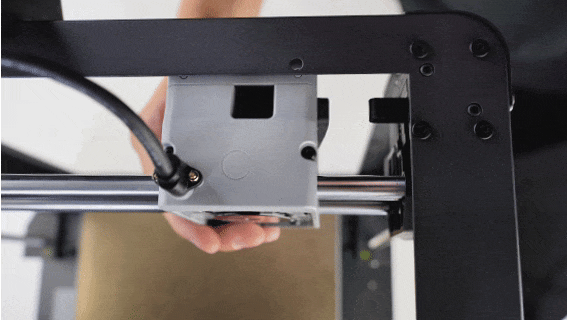

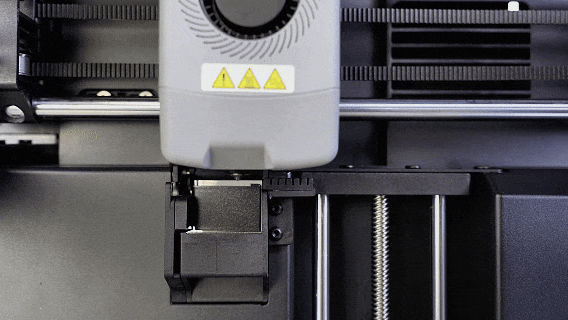

На гифке показали, как это работает:

После отрезания филамента и загрузки нового принтер производит очистку.

После очистки голова отъезжает, и пластик выталкивается через отверстие сзади.

Рядом с окном для очистки есть силиконовая подушечка для очистки кончика сопла.

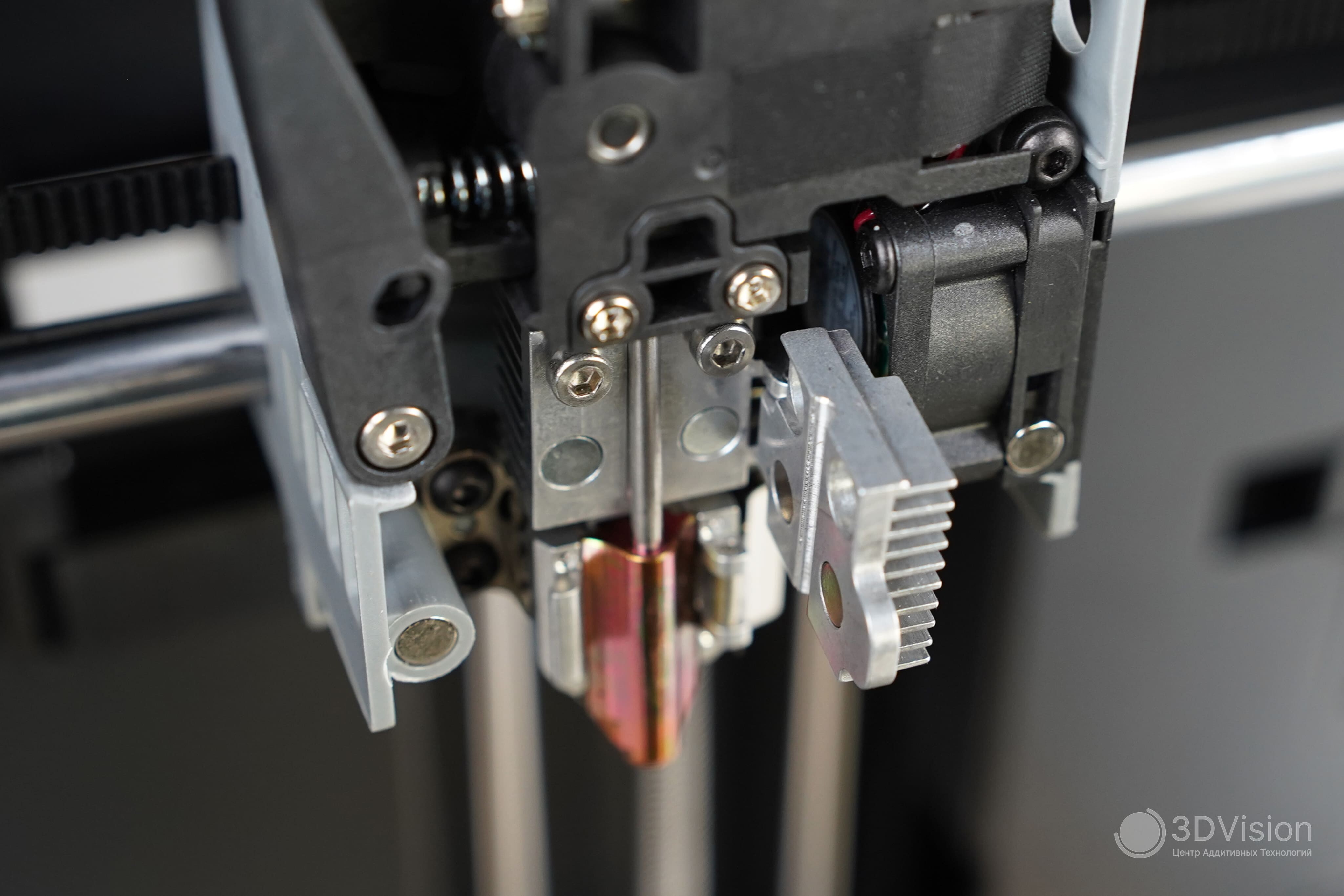

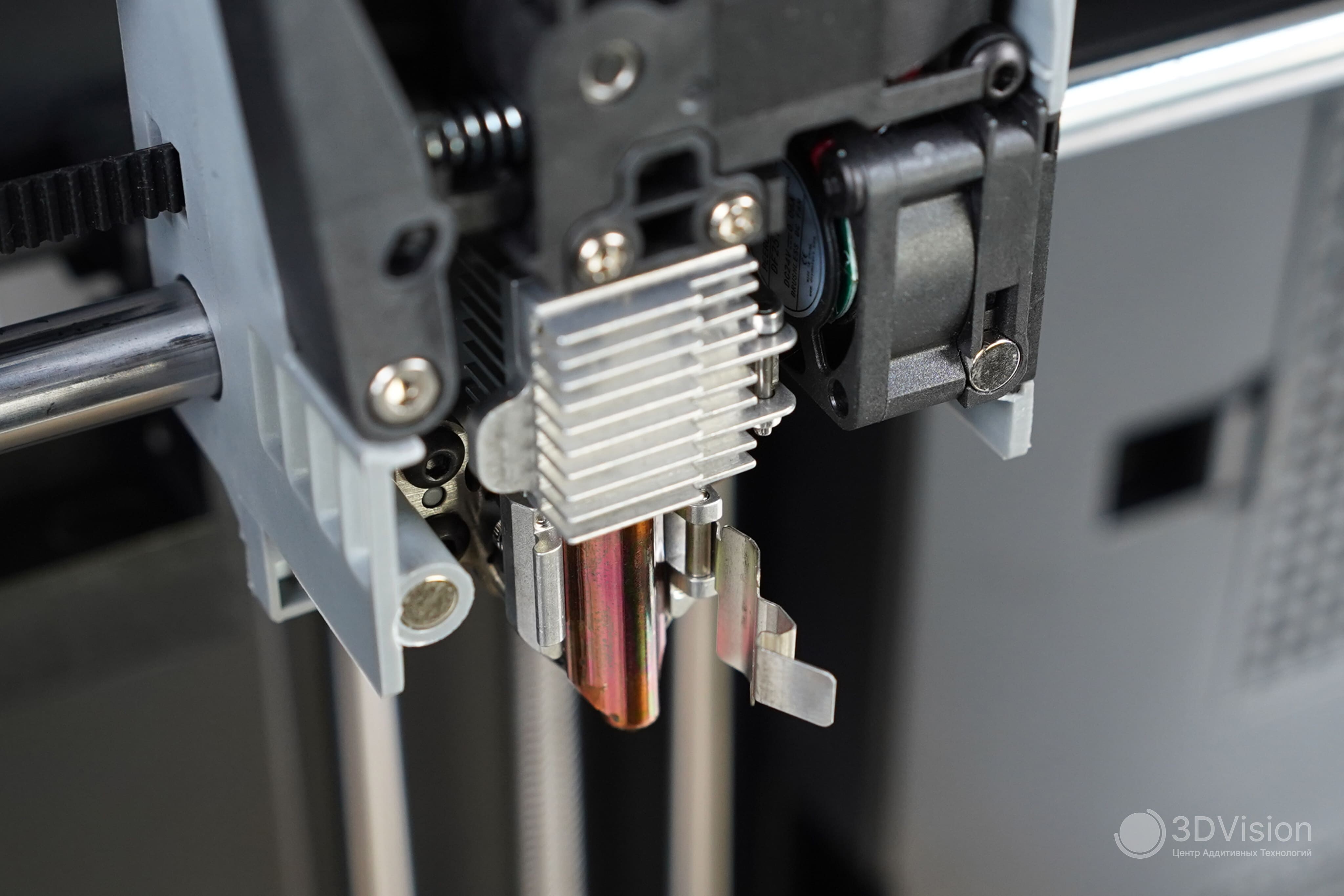

Конструкция хотэнда претерпела значительные изменения по сравнению с предыдущей версией принтера. Если раньше использовалась сложная модульная система, где в сборе менялись сразу сопло, нагревательный элемент, термистор и термобарьер, то теперь реализована принципиально иная концепция.

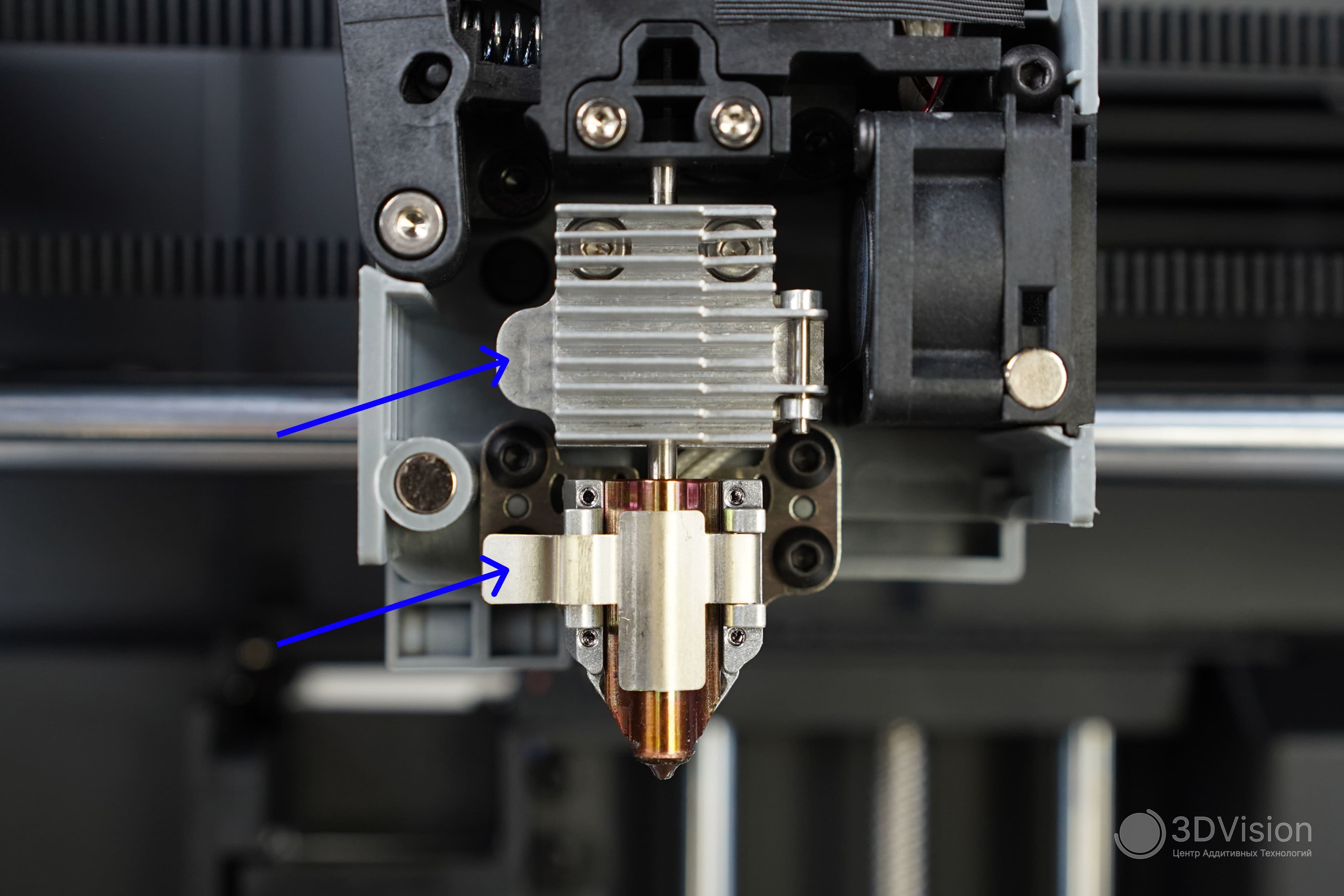

В новой версии внедрена система быстрого съёма, которая затрагивает только сопло. Процесс его замены стал максимально простым и удобным. Для демонтажа достаточно выполнить два простых действия: открыть фиксирующую защёлку и откинуть крышку радиатора, которая надёжно удерживается магнитными фиксаторами.

Канал сопла имеет расширение наверху. Это нужно, чтобы пруток из подающего механизма не застревал, и при частой смене филамента не возникало засоров.

В конструкции AD5X реализована модифицированная система термоконтроля. Здесь отсутствует классический термобарьер, а отвод тепла осуществляется непосредственно в зоне контакта сопла с радиатором.

Важный нюанс: в данной конструкции не используется термопаста, что негативно сказывается на эффективности теплоотвода. Это может привести к некоторым проблемам при длительной печати.

Производитель предусмотрел решение данной проблемы и разработал апгрейд-комплект, главным элементом которого является специальный медный набалдашник. Установка этой детали позволяет значительно улучшить теплопередачу и стабилизировать температурный режим работы хотэнда.

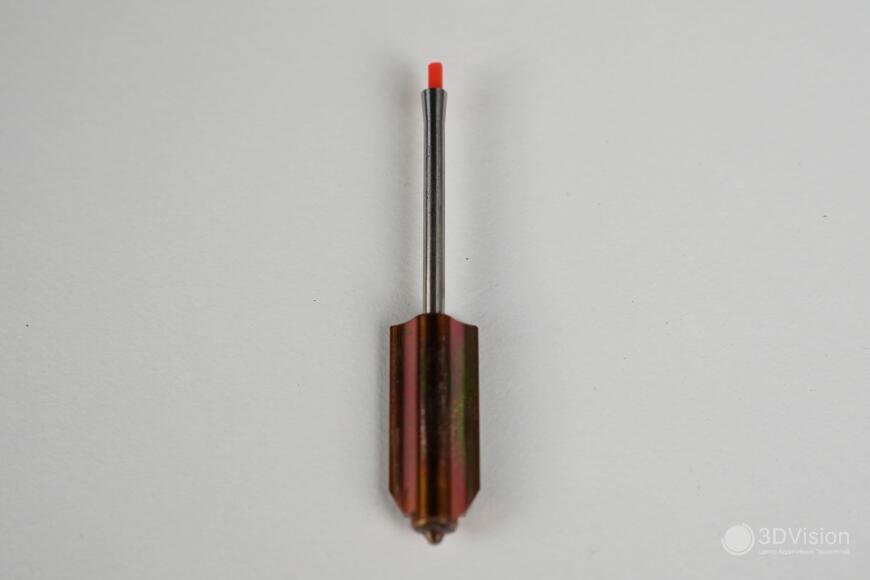

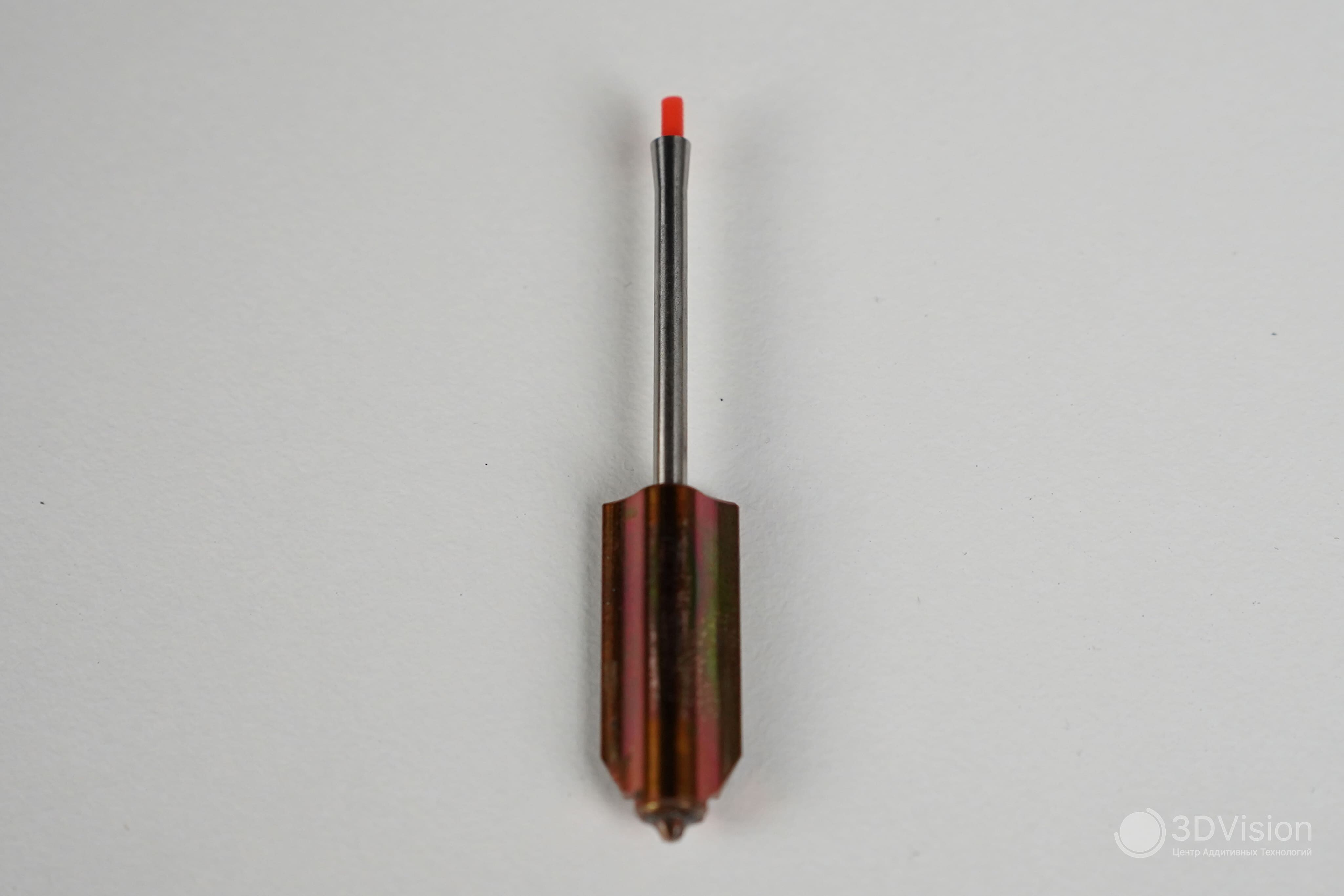

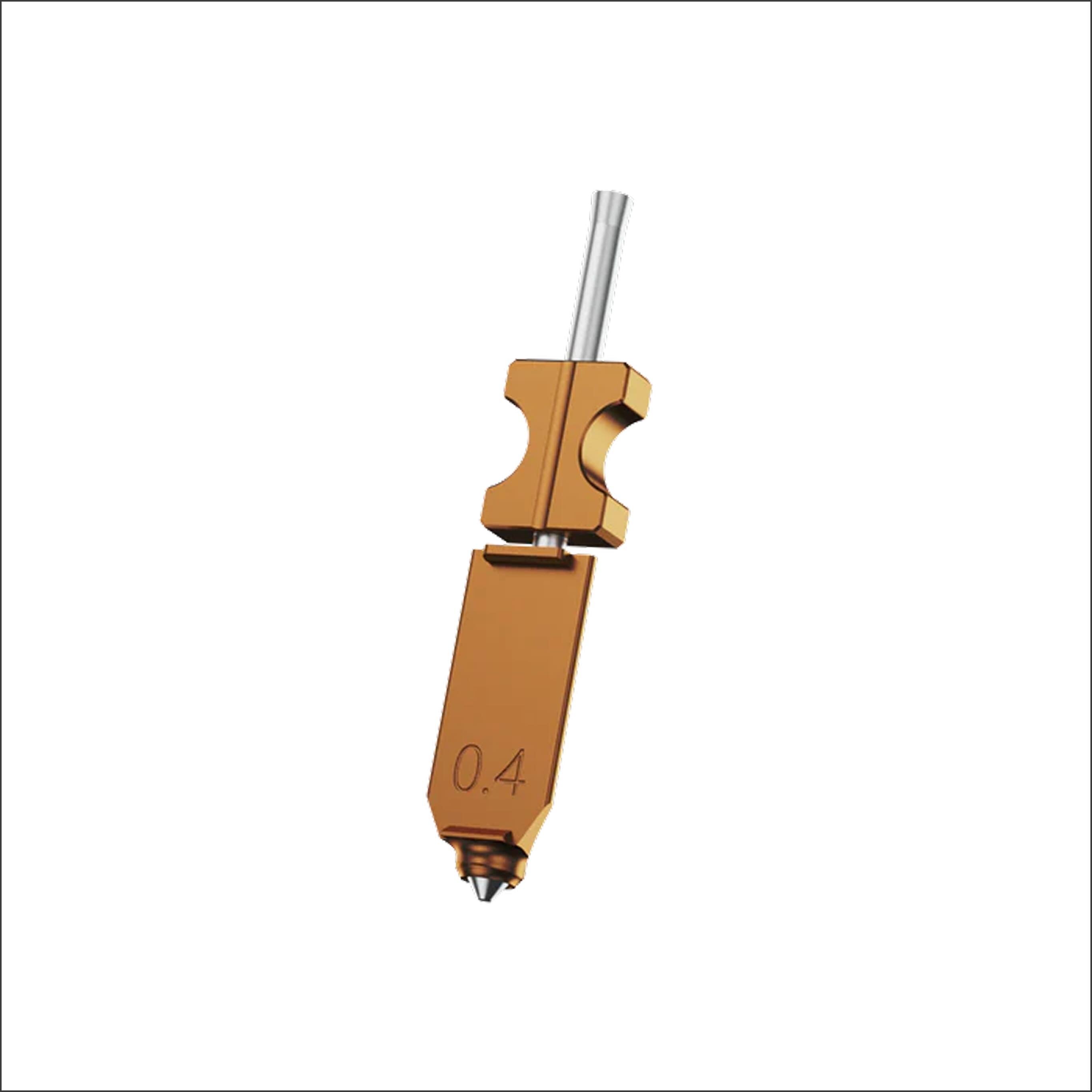

Новая версия сопла

Возможно, на принтерах будущих ревизий сразу будут такие сопла.

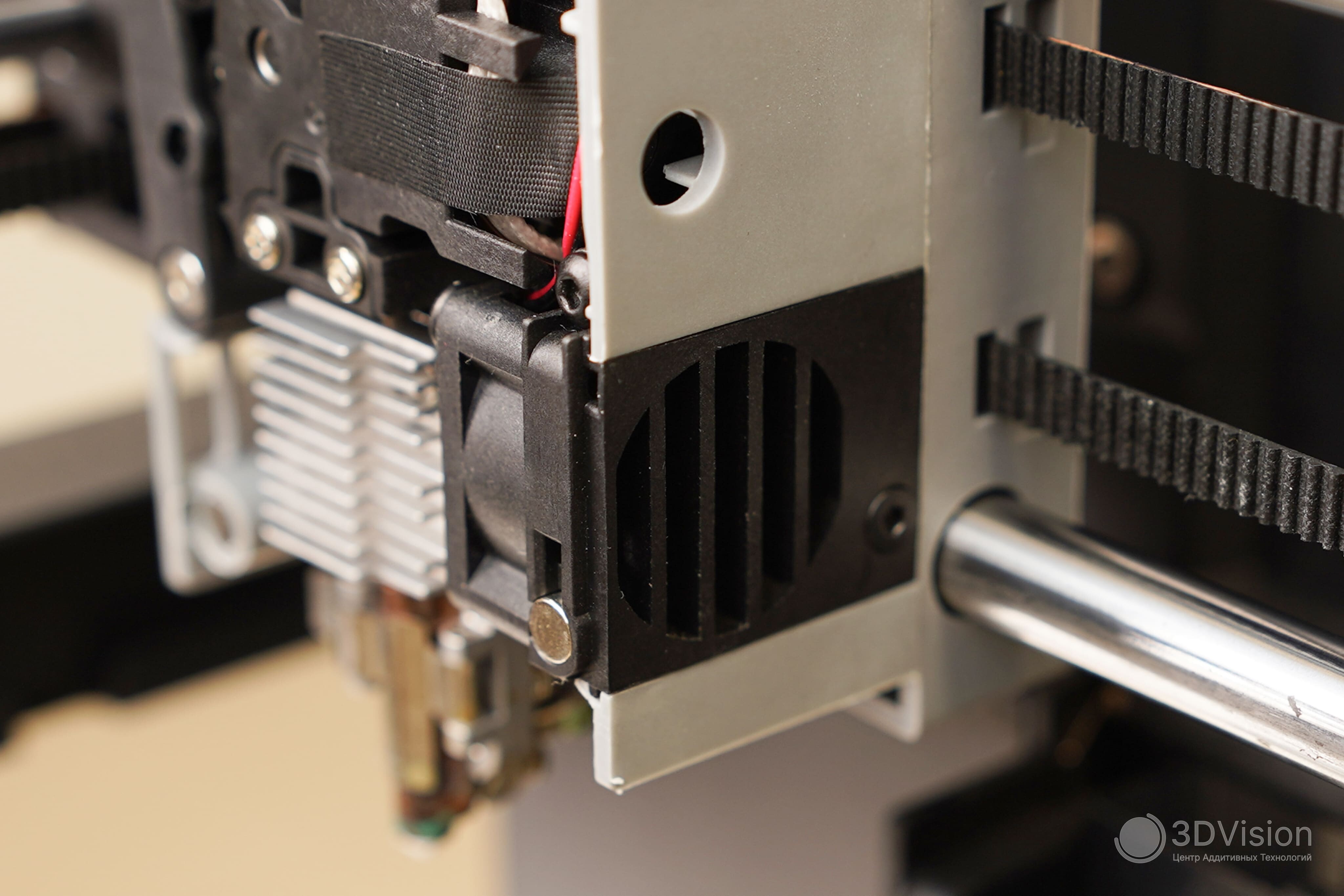

В конструкции головки принтера установлен вентилятор типоразмера 2510, который, как и в предыдущих моделях серии Adventurer, создаёт характерный свист при работе.

Важно отметить, что причина этого явления кроется не в самом вентиляторе, а в конструкции воздухозаборной решётки. При прохождении воздуха через решётку возникает характерный шум, который может мешать при работе.

Разработчики учли этот недостаток и внесли существенное улучшение в конструкцию. Если в предыдущих моделях решётка была интегрирована в корпус печатающей головки и для устранения шума приходилось прибегать к радикальным мерам (например, удалять часть решётки кусачками), то в AD5X решётка выполнена как съёмный элемент. Она крепится всего двумя винтами, что позволяет легко демонтировать её при необходимости и устранить нежелательный шум.

Вентилятор крепится к этой решётке. При желании можно провести реверс—инжиниринг и сделать крепление без решётки, что избавит вас от свиста.

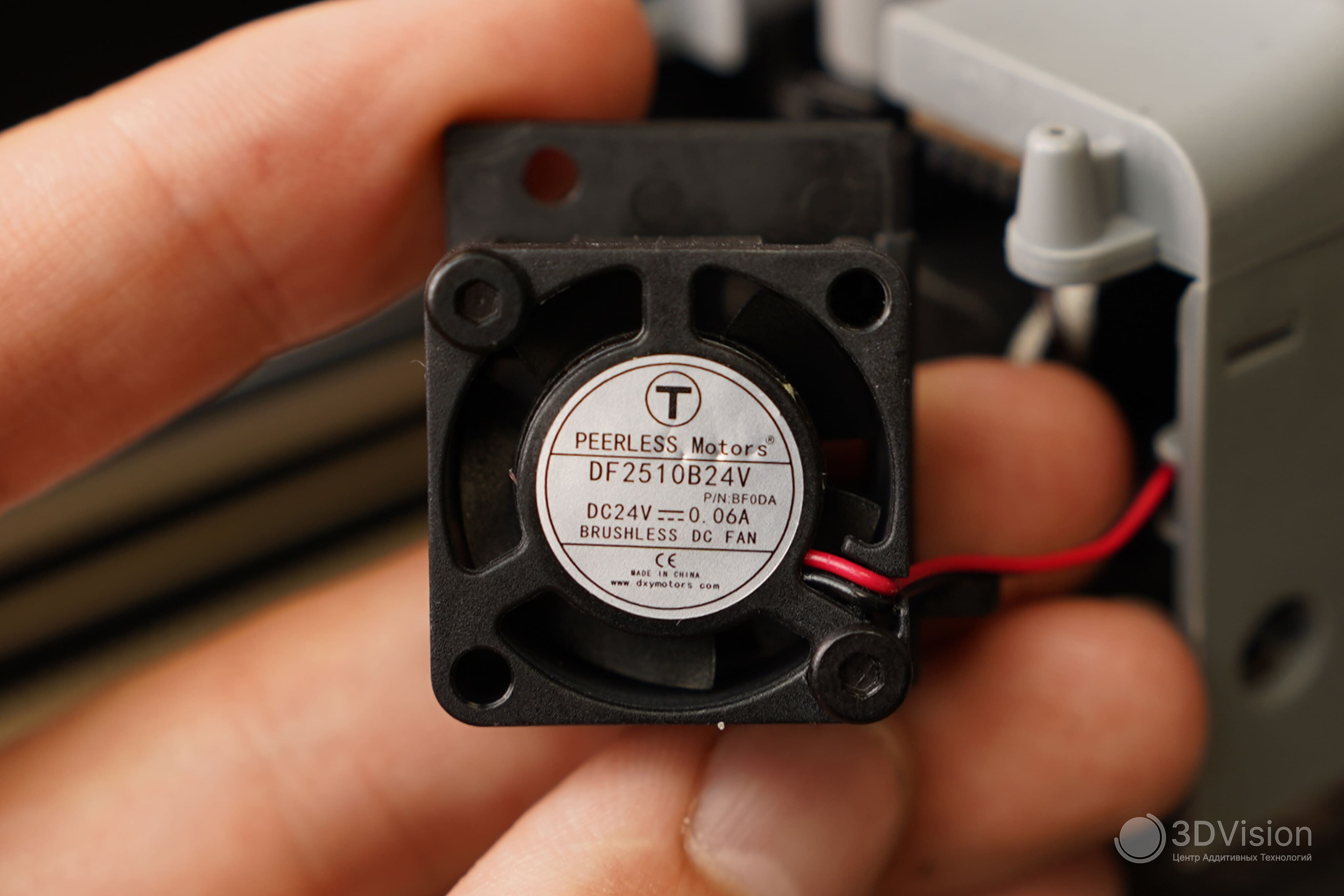

Модель вентилятора радиатора:

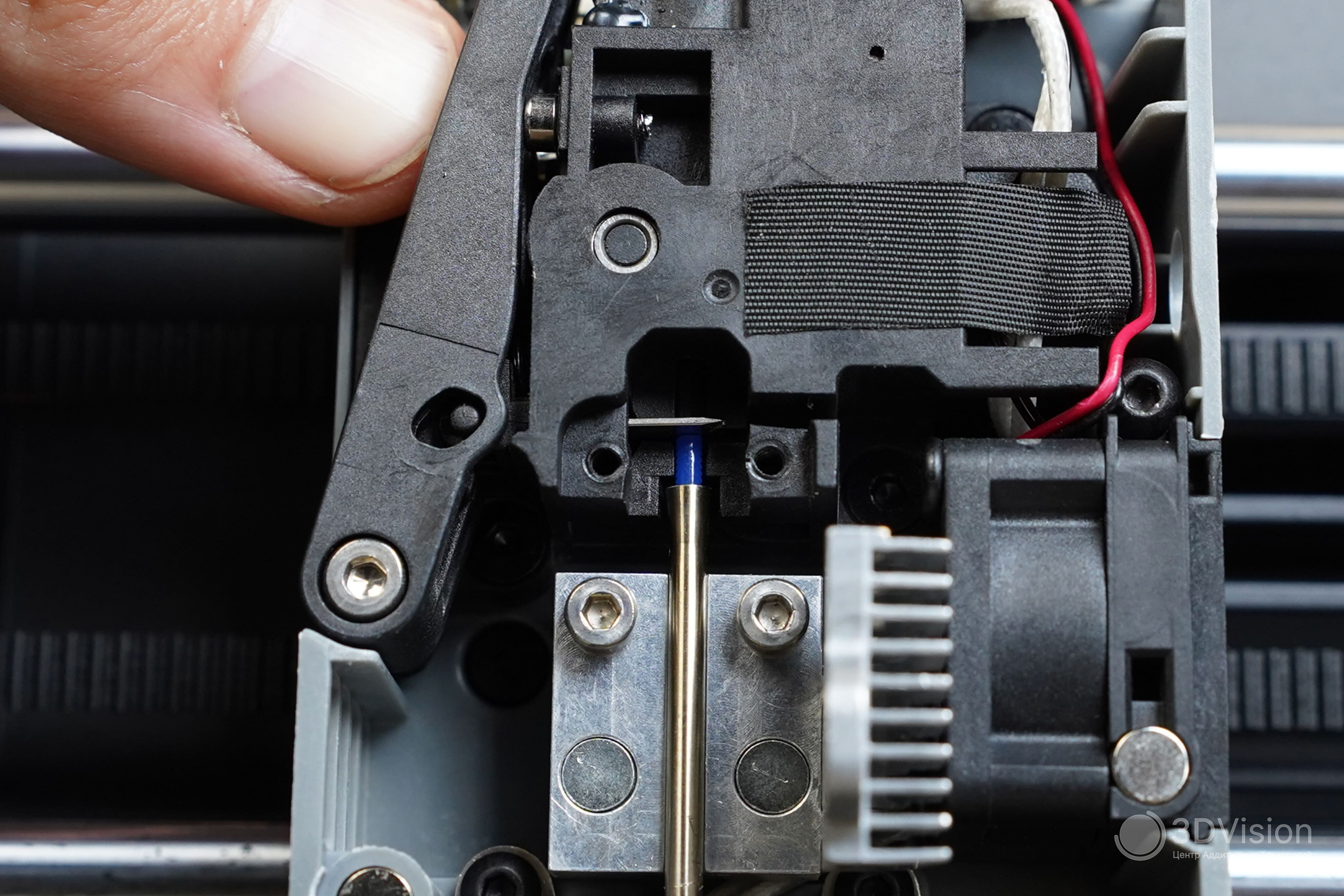

Подающий механизм спрятан в свой корпус. Для доступа к нему в случае засора или для замены комплектующих нужно снять верхнюю крышку головы. Под ней находится плата расширения, которую тоже нужно снять и отключить все контакты.

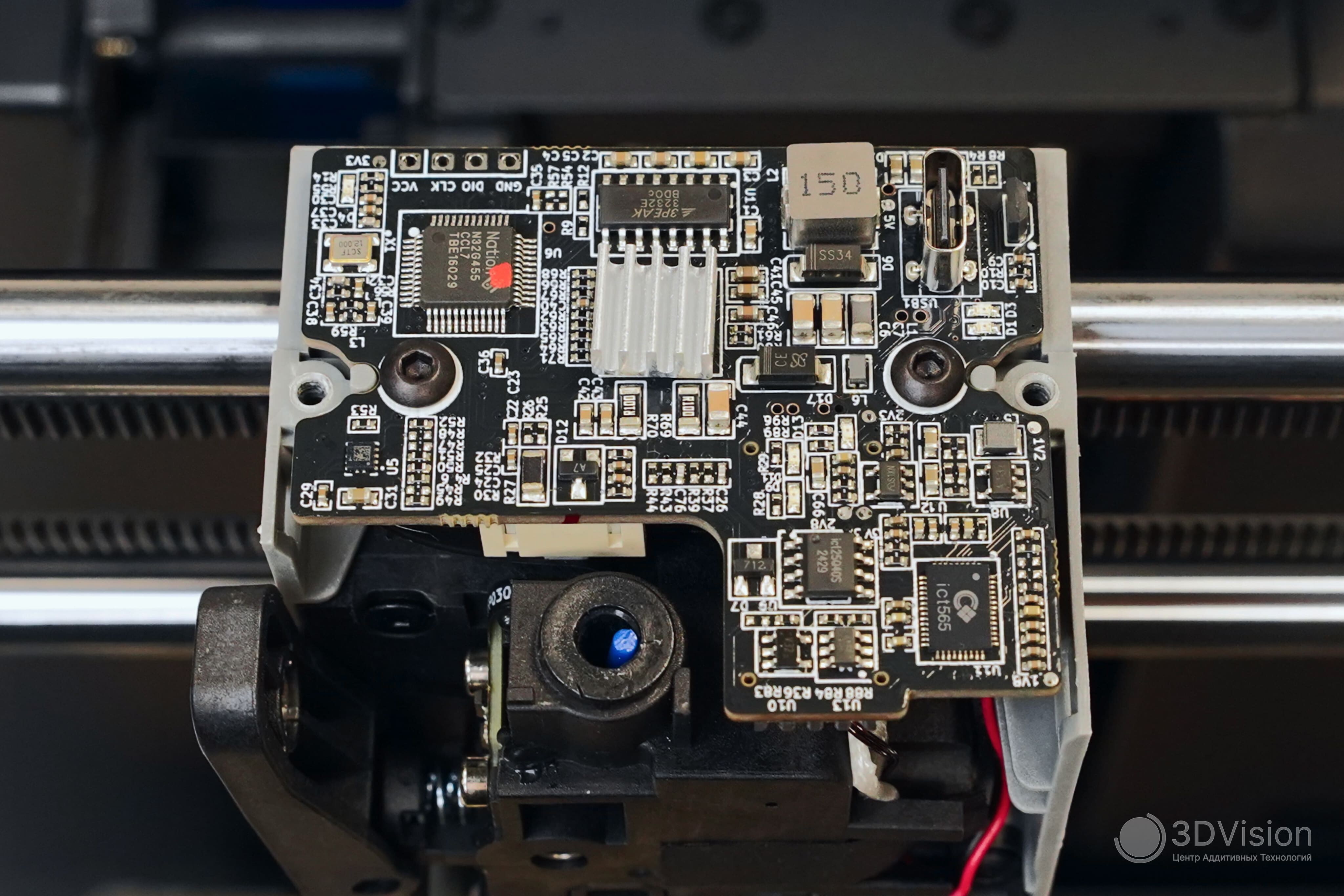

Плата расширения на голове

Для доступа к внутренним компонентам экструдера необходимо выполнить два основных действия: сначала демонтировать механизм отрезания филамента, а затем открутить крепёжные винты корпуса экструдера.

Несмотря на кажущуюся сложность обслуживания экструдера, считать это существенным недостатком принтера нельзя. В ходе наших практических испытаний подающий механизм показал себя с наилучшей стороны — стабильной работой и отсутствием необходимости в полной разборке устройства.

Подтверждением надёжности системы служит опыт эксплуатации модели Adventurer 5M Pro, которая отработала почти 1000 часов и успешно напечатала 6 километров филамента без каких-либо проблем.

Важное отличие AD5X от предыдущих моделей заключается в отсутствии возможности регулировки усилия прижима подающих колёс. Как это повлияет на качество печати эластомерными материалами, мы подробно рассмотрим далее в обзоре.

При этом общая производительность и надёжность экструдера остаются на высоком уровне, что подтверждается результатами длительных тестов.

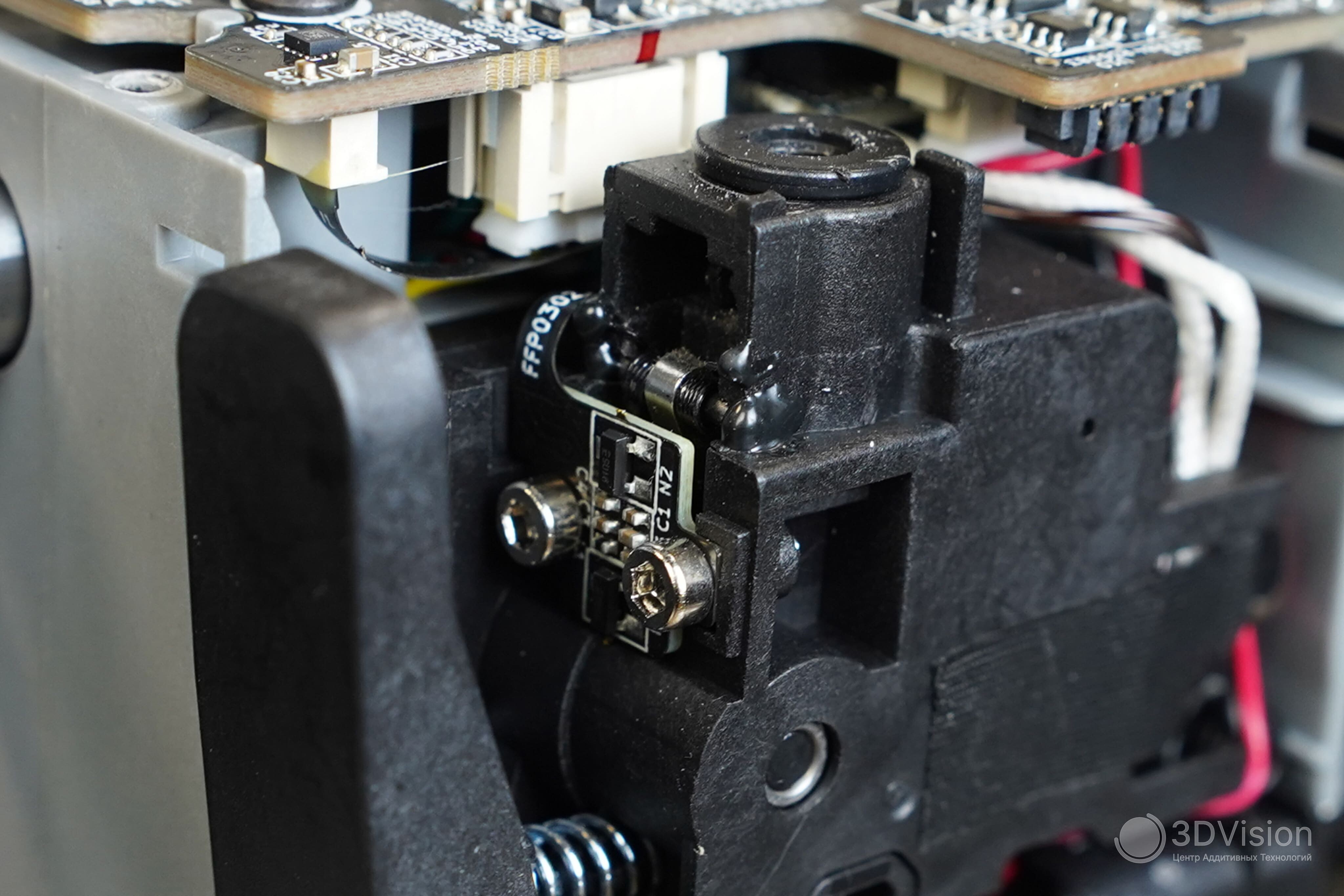

Возле входа в канал подачи прутка расположен датчик наличия филамента.

Плата расширения связана с материнской платой двухсторонним USB-C кабелем, который крепится к верхней крышке головы двумя винтами.

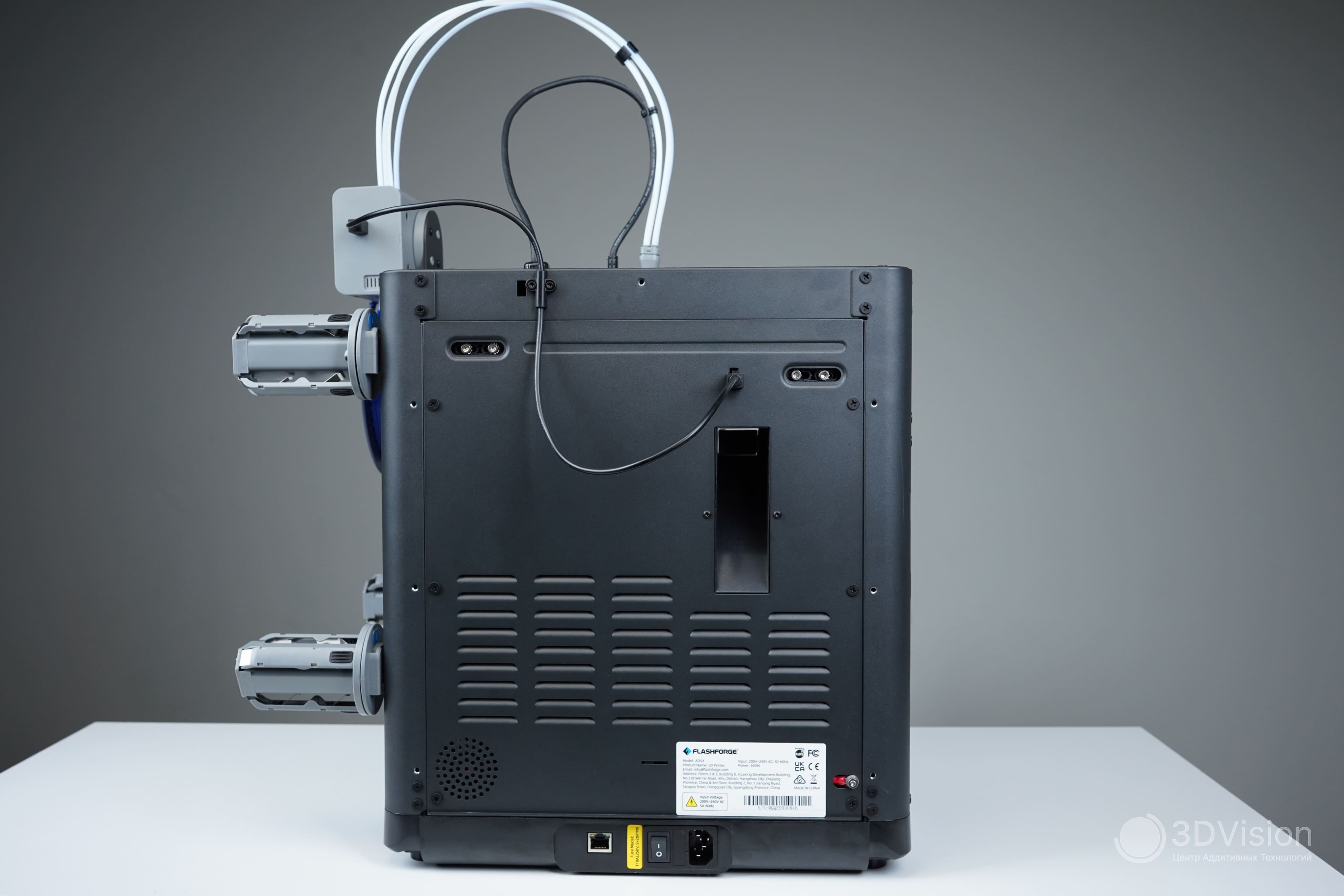

Отсек электроники находится в задней части принтера. Закрыт крышкой, для снятия которой нужно открутить 8 винтов.

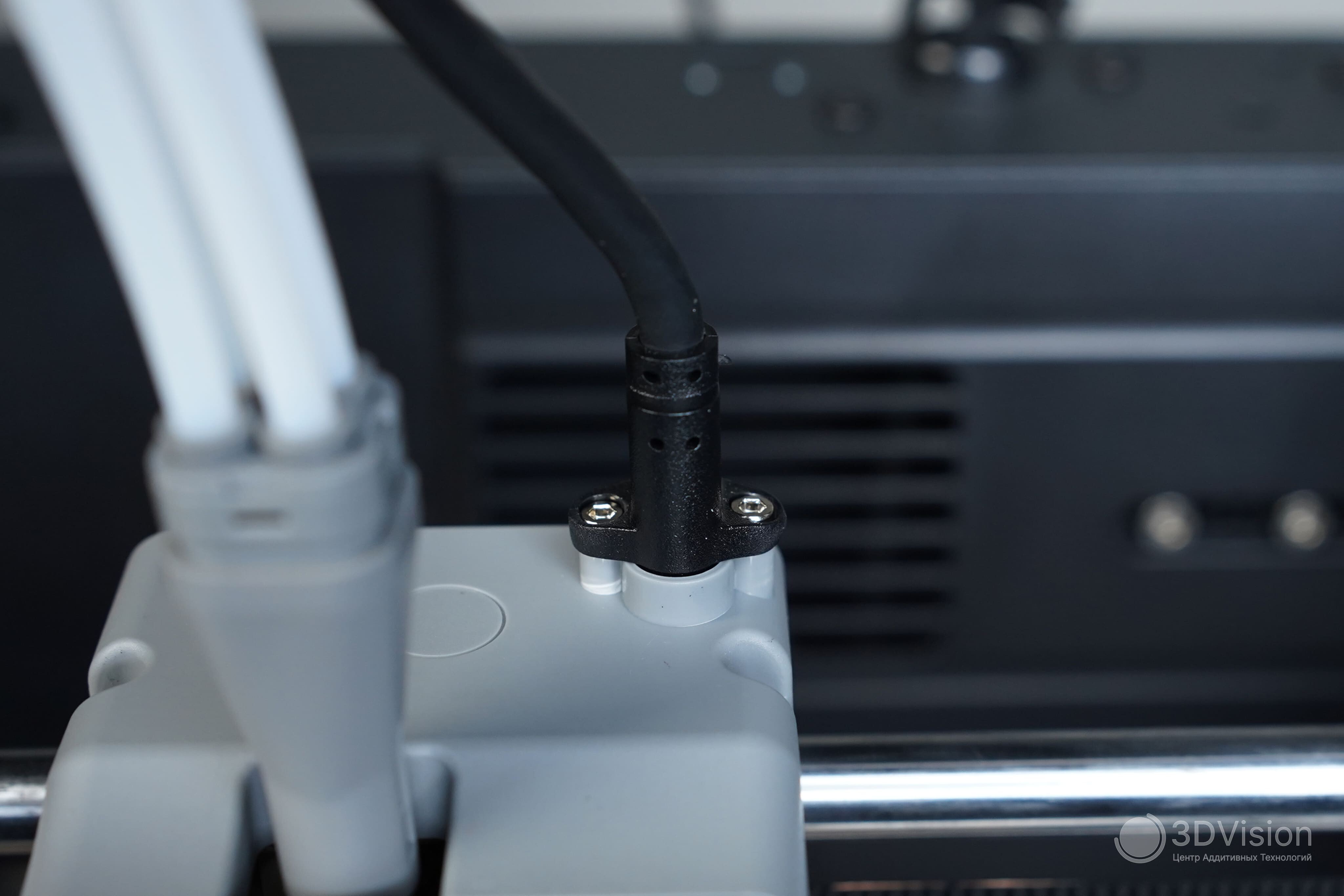

Помимо этого, на задней стенке видны вход питания с переключателем, и Ethernet порт. Туда же выведен контакт заземления.

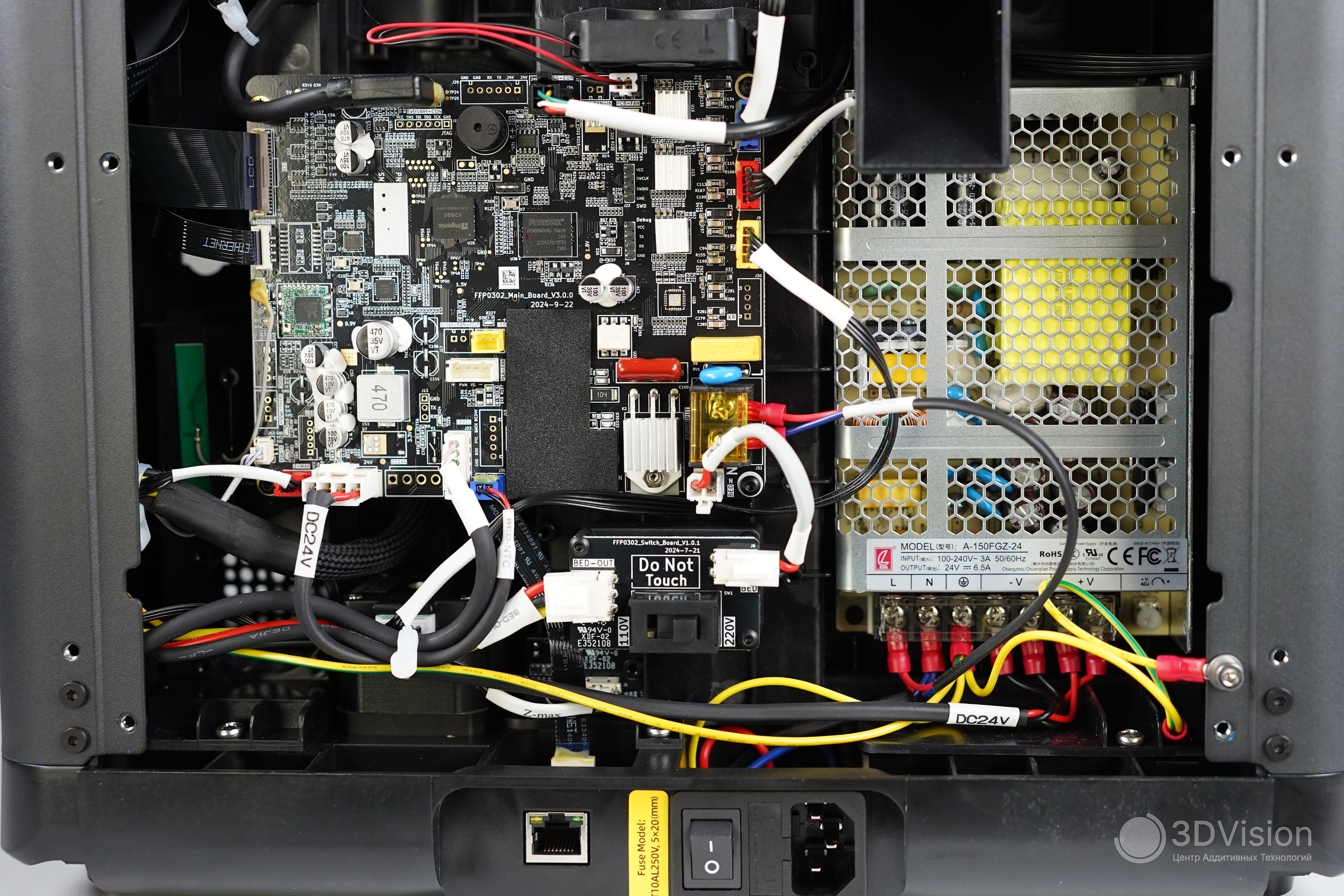

Без крышки отсек выглядит так:

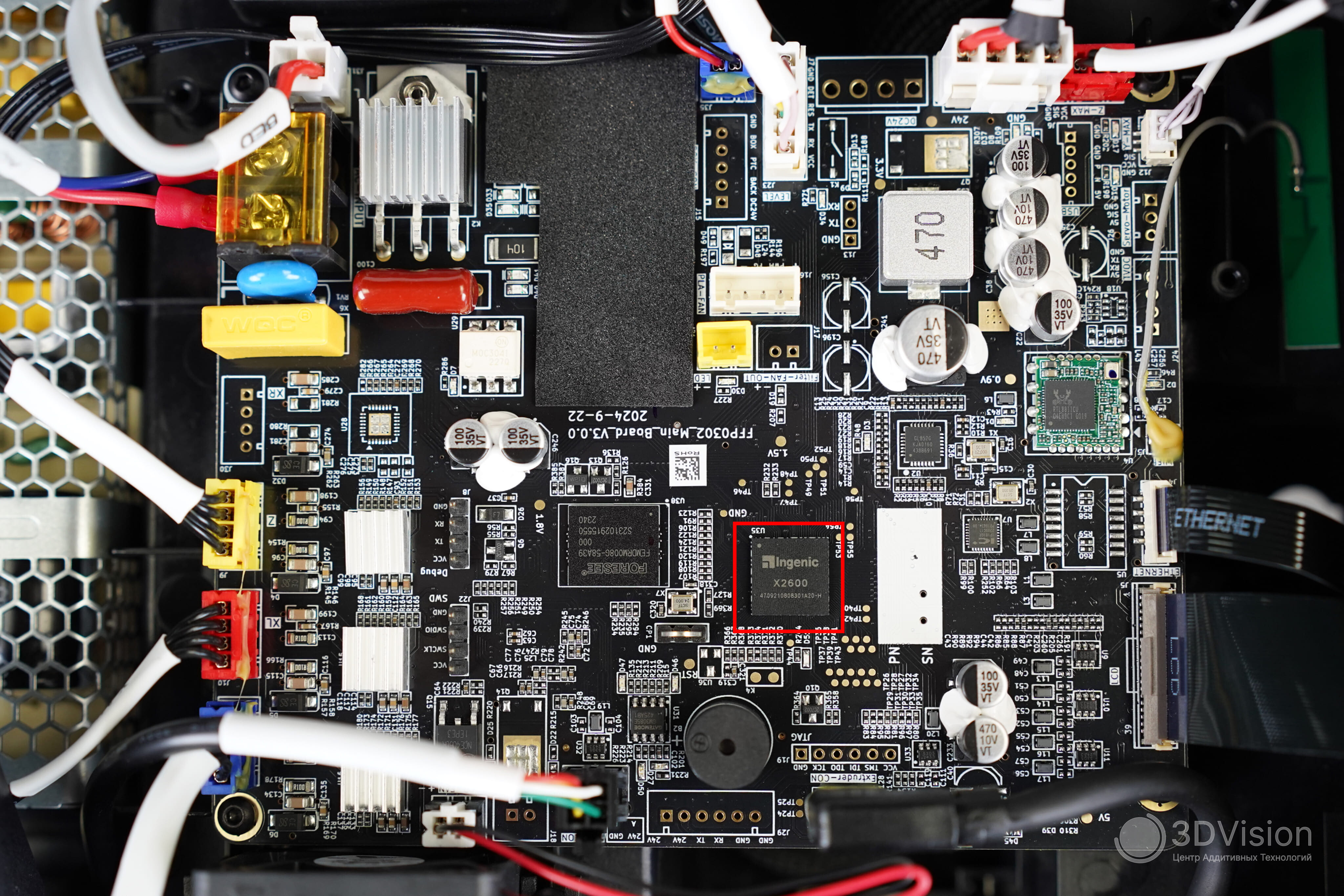

На печатной плате принтера расположен удобный переключатель входного напряжения, позволяющий выбрать режим работы 110В или 220В. Важной особенностью является способность принтера сохранять текущие настройки печати при кратковременном отключении электропитания — после восстановления питания AD5X автоматически продолжит работу с прерванного места.

За плавную и тихую работу отвечают современные драйверы шаговых двигателей TMC2209, которые зарекомендовали себя как надёжные и бесшумные компоненты.

Особого внимания заслуживает увеличение объёма оперативной памяти в новой модели. Если предыдущие версии Adventurer страдали от ошибки «E0017 Command exceeds queue limit!», которая могла прервать печать в любой момент, то разработчики AD5X учли этот недостаток.

В Adventurer 5M и 5M Pro использовалась плата с 128 Мб DDR3 памяти на базе процессора Allwinner Tech T113-S3. В AD5X установлен более производительный процессор Ingenic X2600 со встроенной памятью 256 Мб DDR3. Такое увеличение объёма оперативной памяти позволяет без проблем обрабатывать сложные модели и печатать в мультиматериальном режиме.

В ходе тестирования принтер продемонстрировал стабильную работу без критических ошибок и незапланированных остановок печати.

В AD5X используется прошивка Klipper, однако её функционал остаётся ограниченным, как и в предыдущих моделях. Важно отметить, что в данной версии отсутствует веб-интерфейс, что несколько ограничивает возможности управления принтером.

Все операции и настройки выполняются исключительно через прямое взаимодействие с устройством.

Тестовые печати

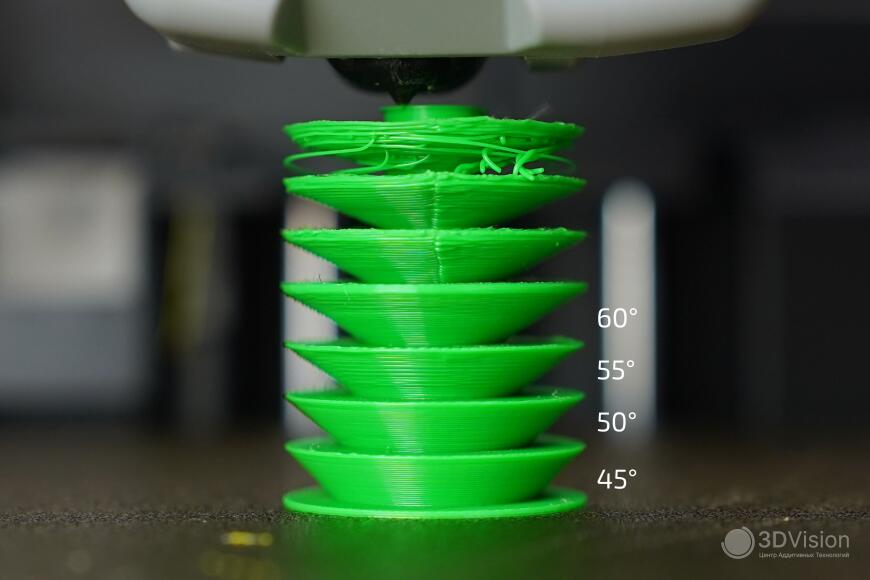

После завершения первичной настройки мы приступили к практическому тестированию принтера для определения его реальных возможностей. Учитывая открытую конструкцию AD5X, тестовые печати проводились с использованием базовых материалов — PLA и PETG, которые показали стабильные результаты.

Конструктивные возможности принтера позволяют модернизировать его до закрытого типа, что существенно расширит спектр совместимых материалов. Подробная инструкция по преобразованию открытой конструкции в закрытую доступна на официальном вики-сайте производителя.

В рамках тестирования была проведена серия экспериментов по оценке качества печати при различных скоростях. Особое внимание уделялось выявлению вертикальных артефактов при скоростях от 40 до 300 мм/с.

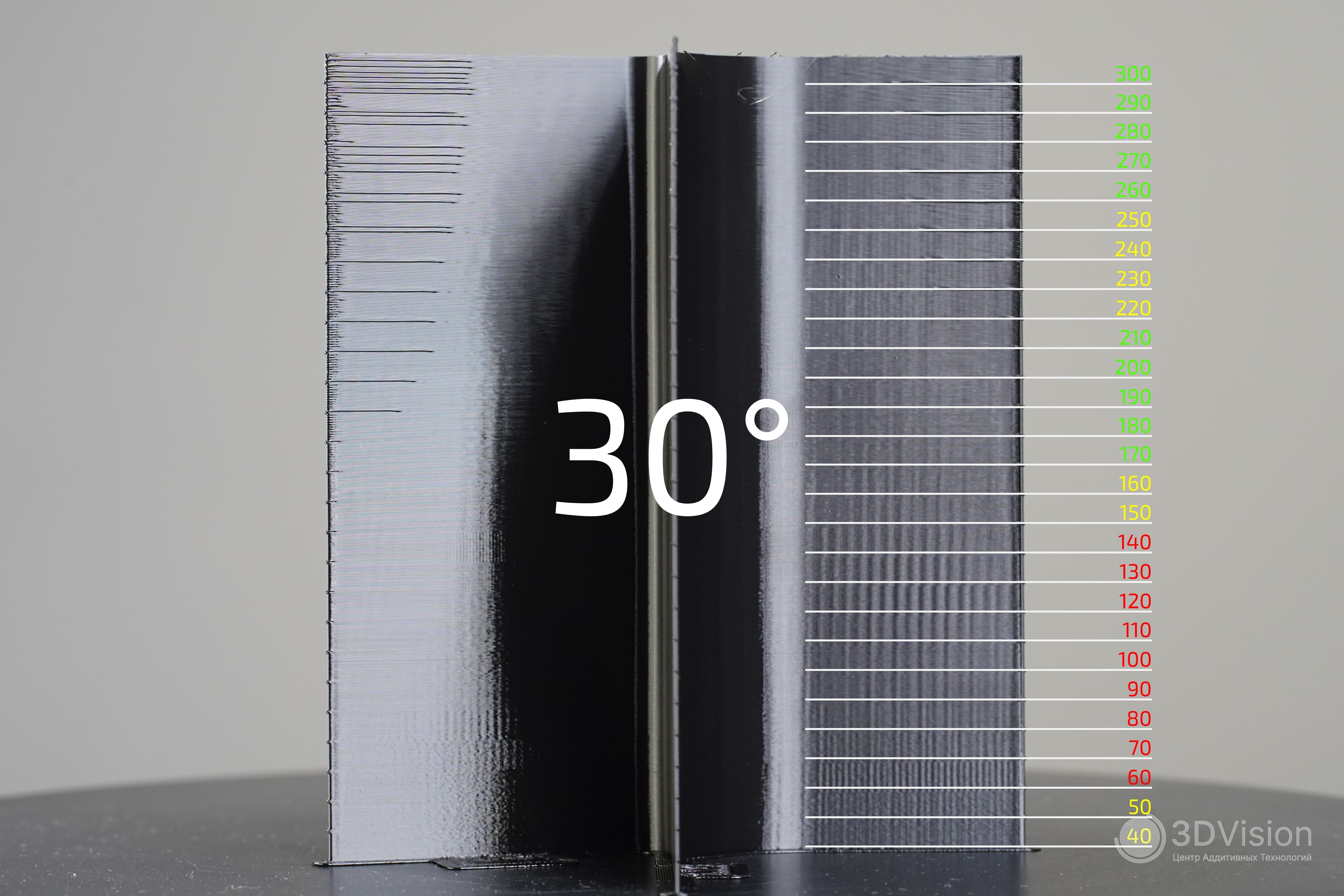

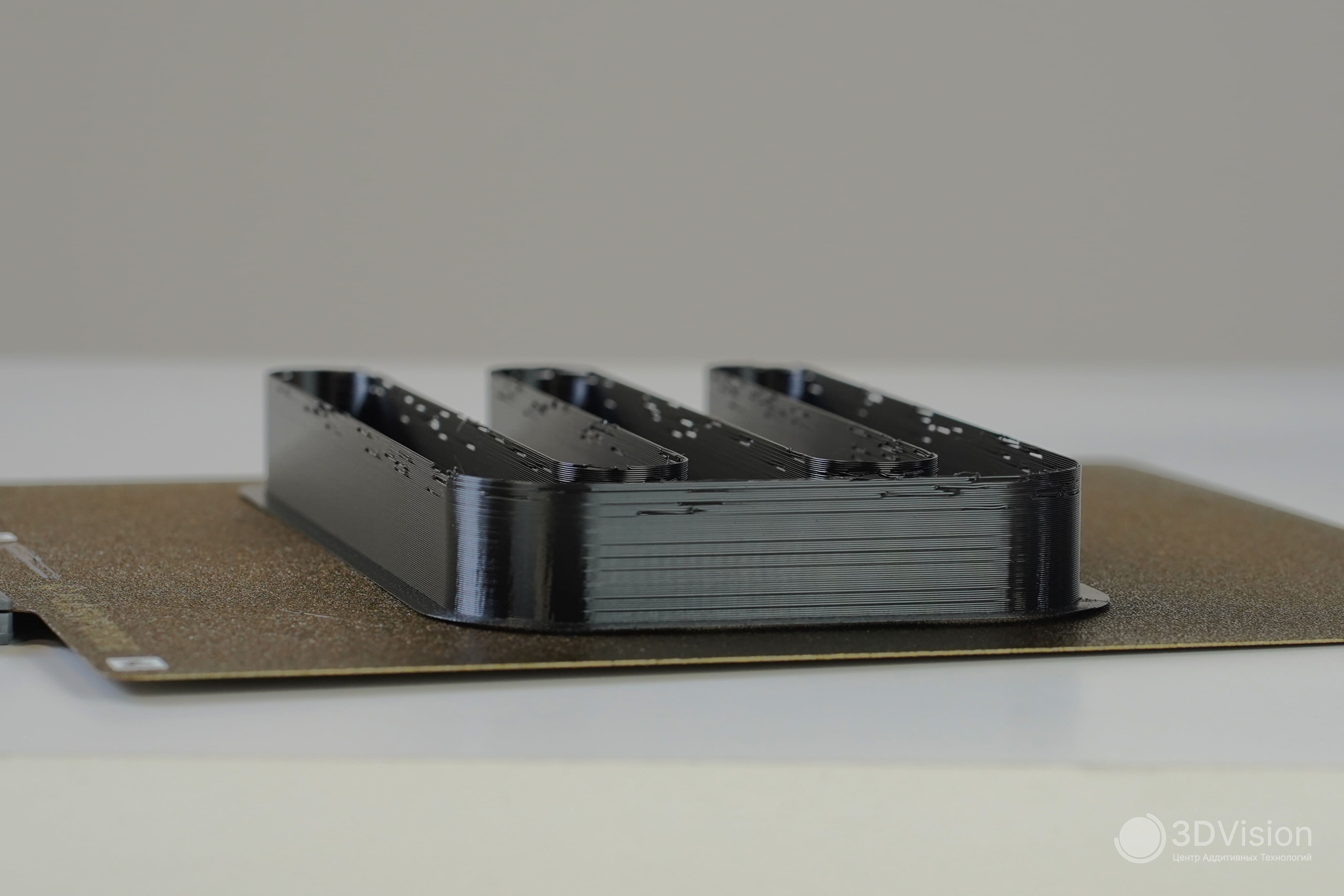

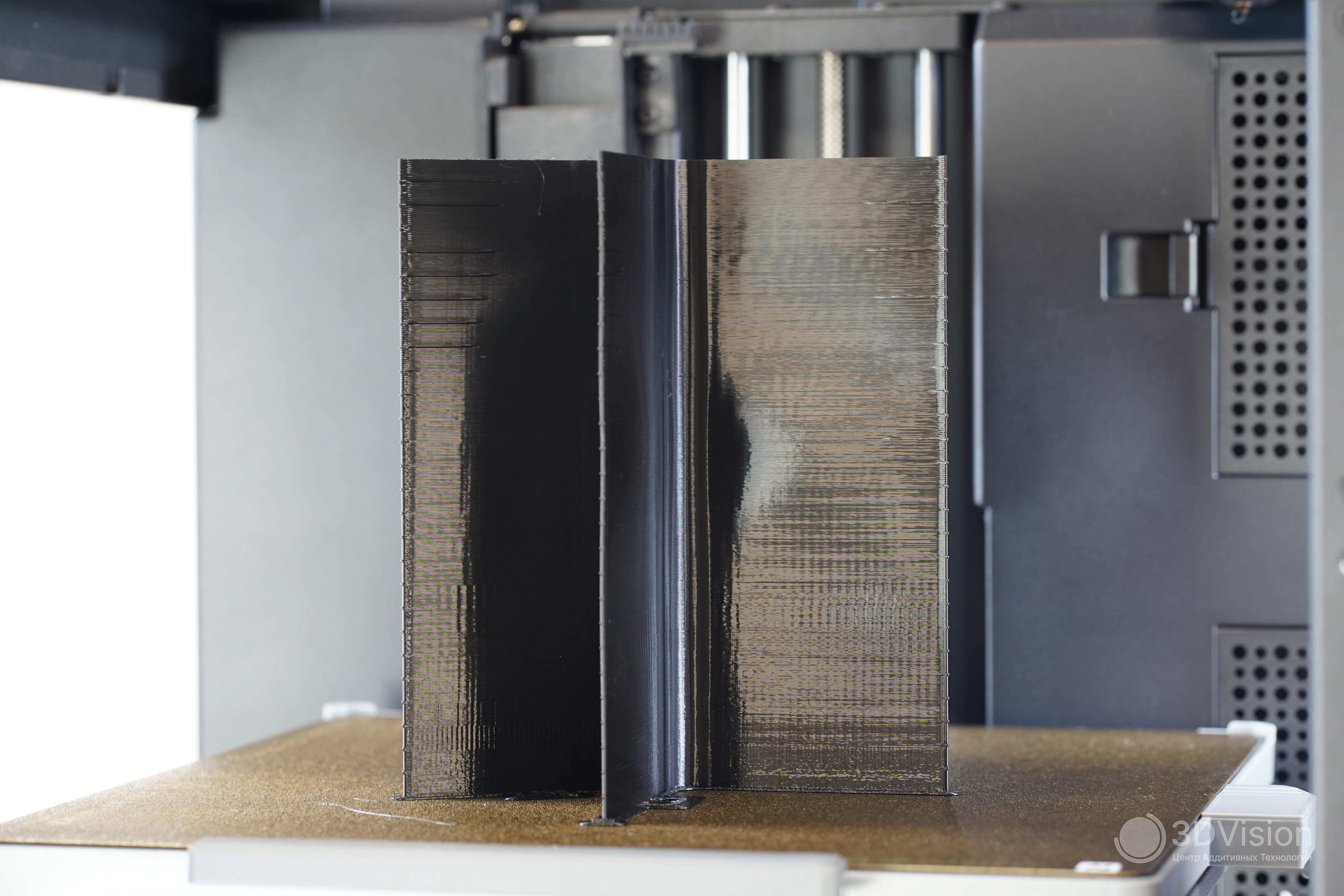

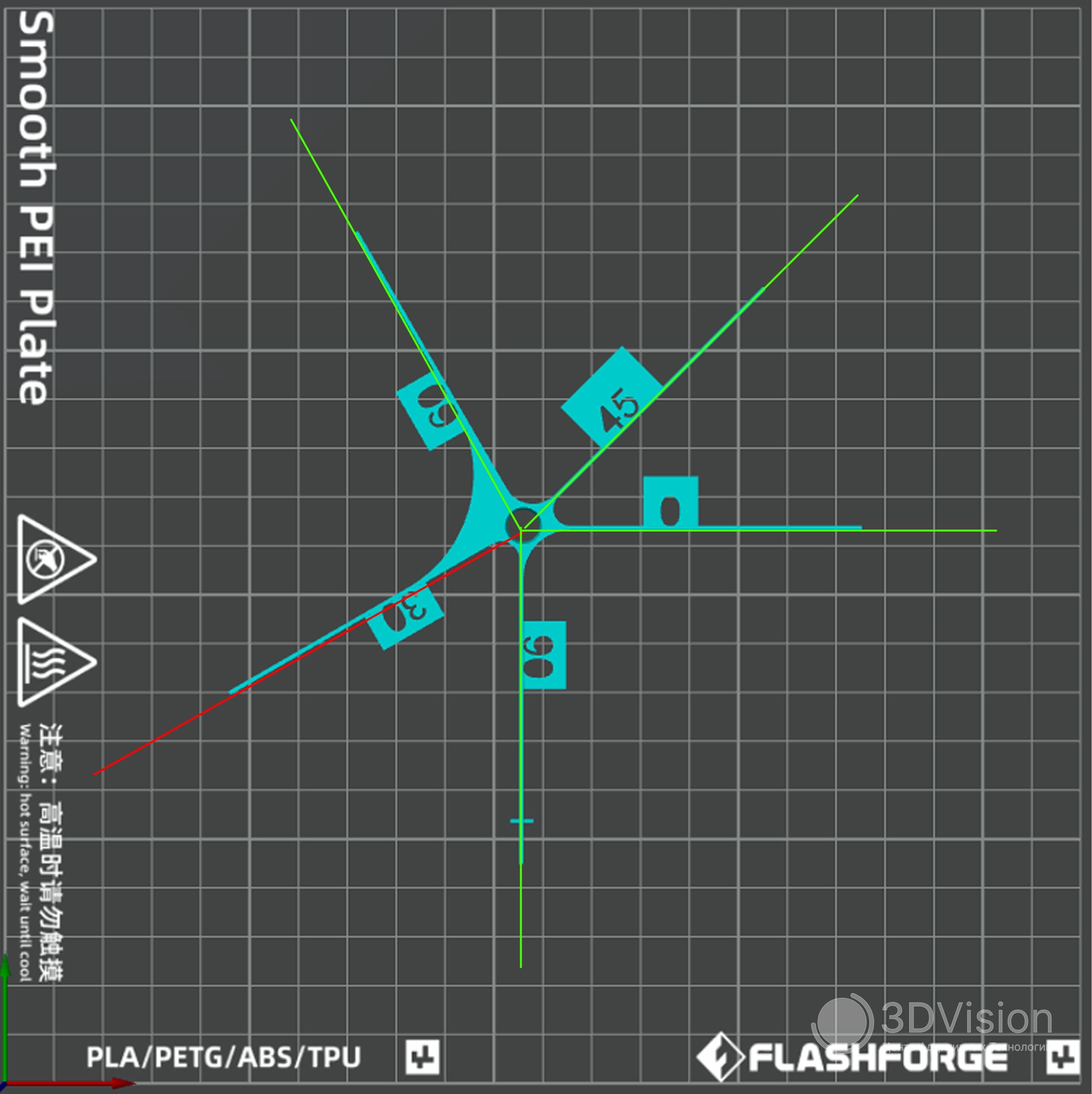

Принтер рябит не везде. Сильнее всего дефекты проявляются на углу в 30°.

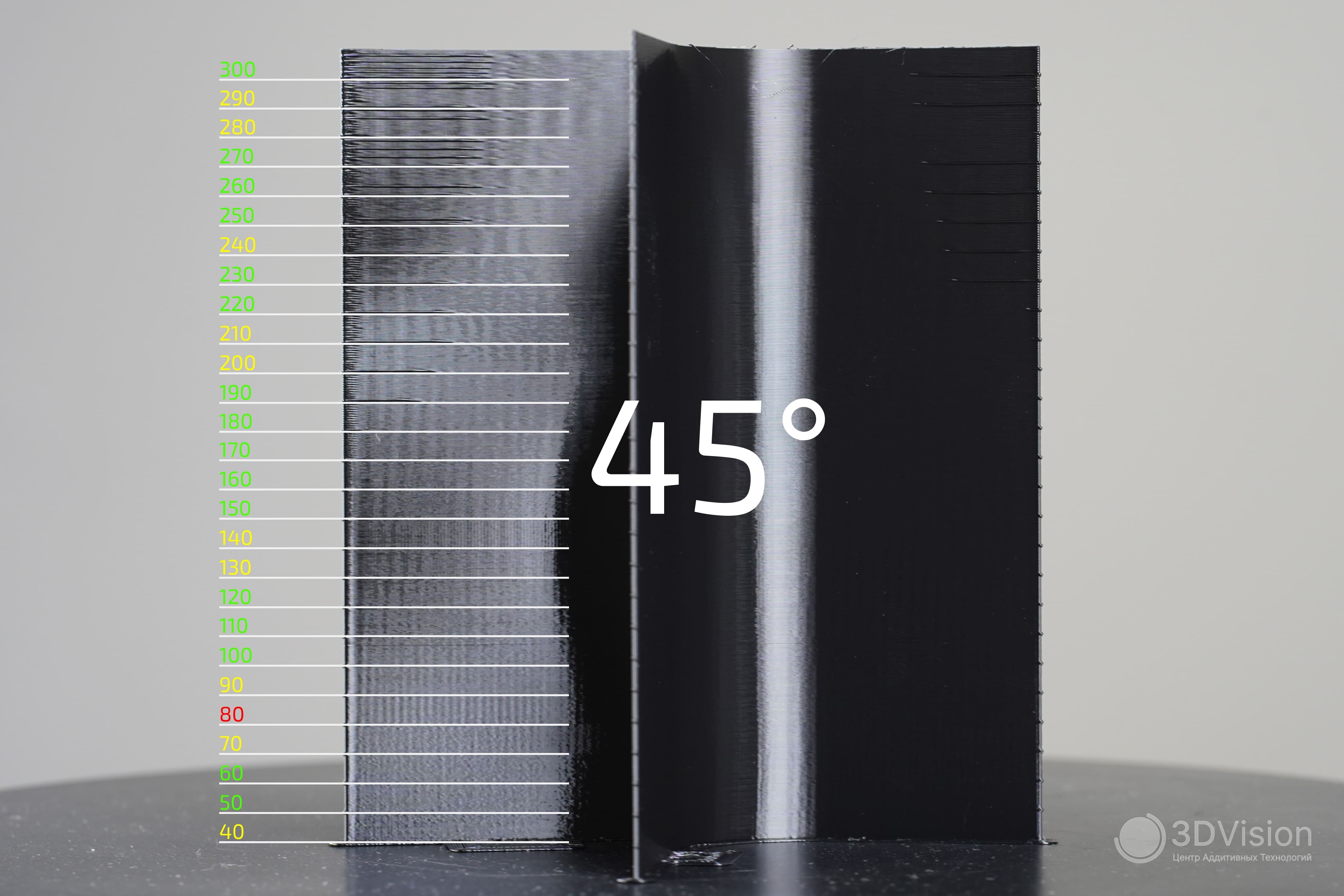

На 45° и других углах диапазон доступных скоростей больше.

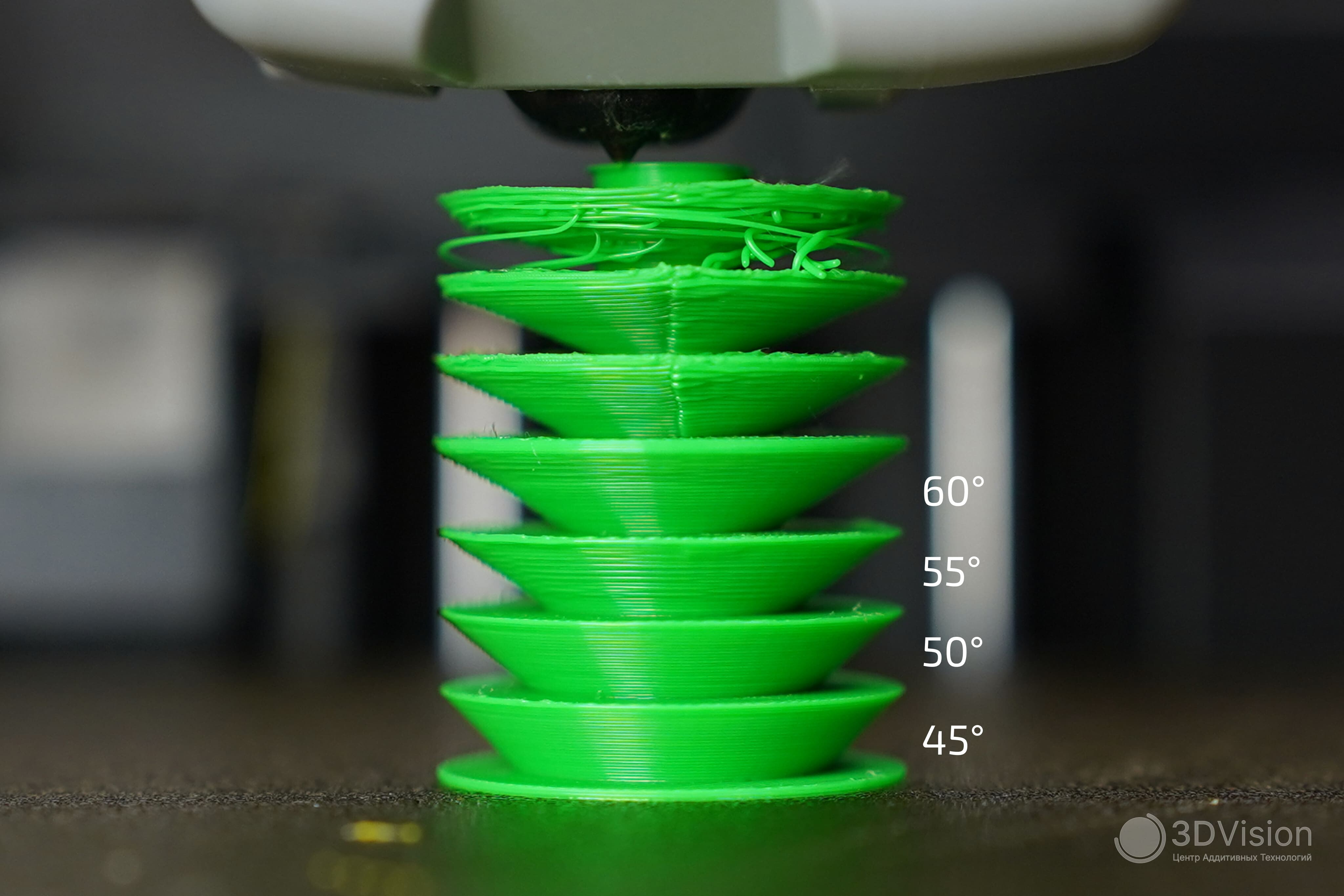

По результатам тестирования определены наиболее эффективные режимы работы принтера AD5X. Для достижения безупречного качества печати рекомендуется использовать скорости в диапазоне 150–200 мм/с, а также допустимо применять режимы выше 250 мм/с.

Важно учитывать, что диапазон скоростей 60–100 мм/с следует избегать, поскольку в этом интервале возможно ухудшение качества печати. При необходимости работы на небольших скоростях особое внимание следует уделить ориентации моделей — необходимо избегать размещения деталей параллельно линии 30°.

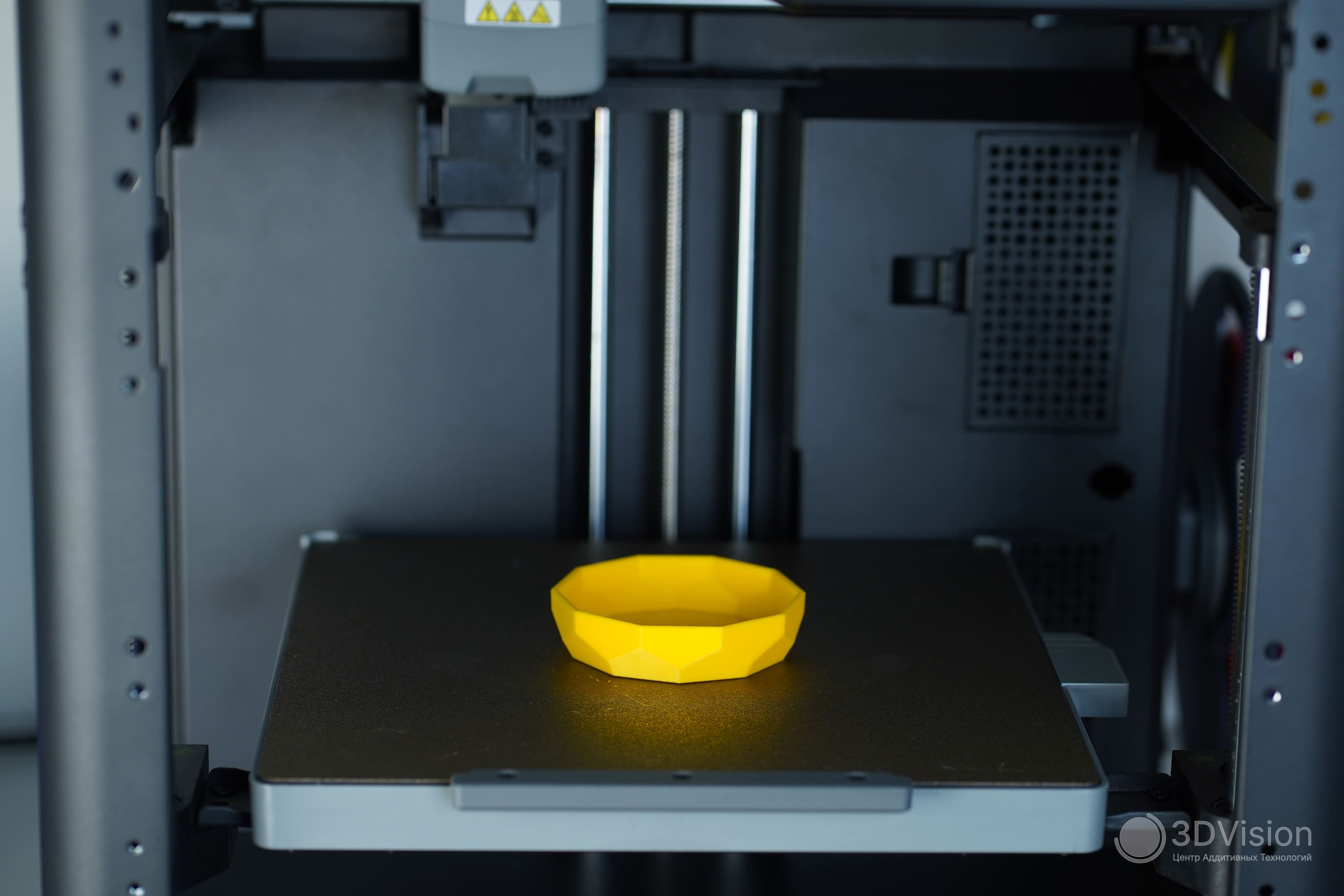

Далее тесты на максимальную производительность хотенда. Использовали три материала.

Для комплексной оценки возможностей принтера было проведено тестирование качества печати с использованием классической эталонной модели — стенфордского кролика.

Печать проводилась с использованием PETG-филамента, что позволило оценить способность принтера воспроизводить мелкие элементы и сложные формы.

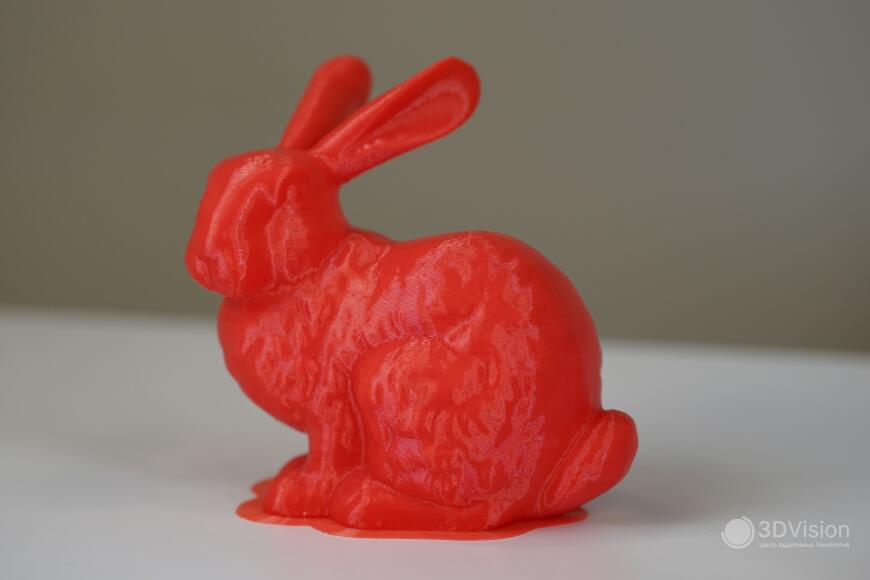

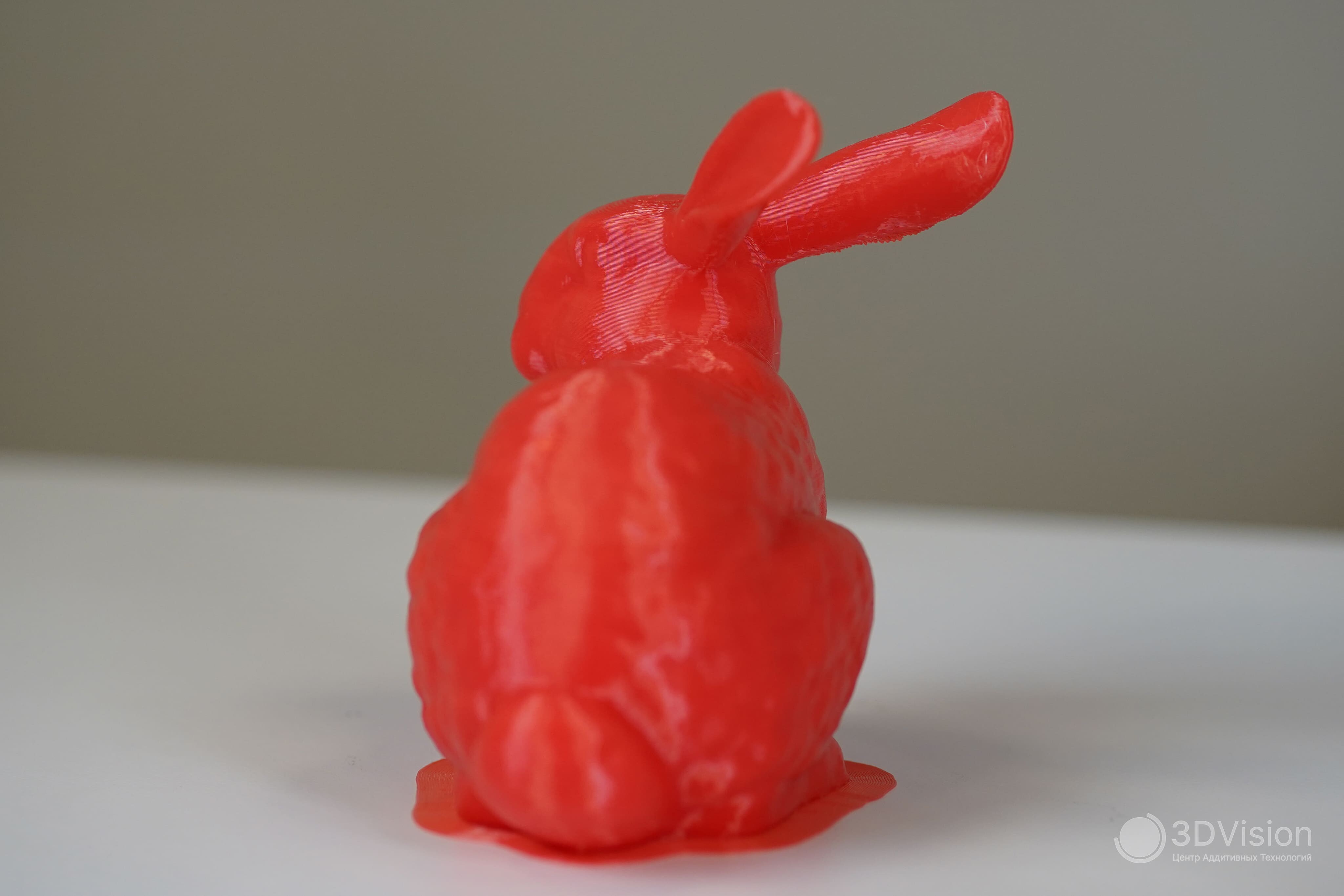

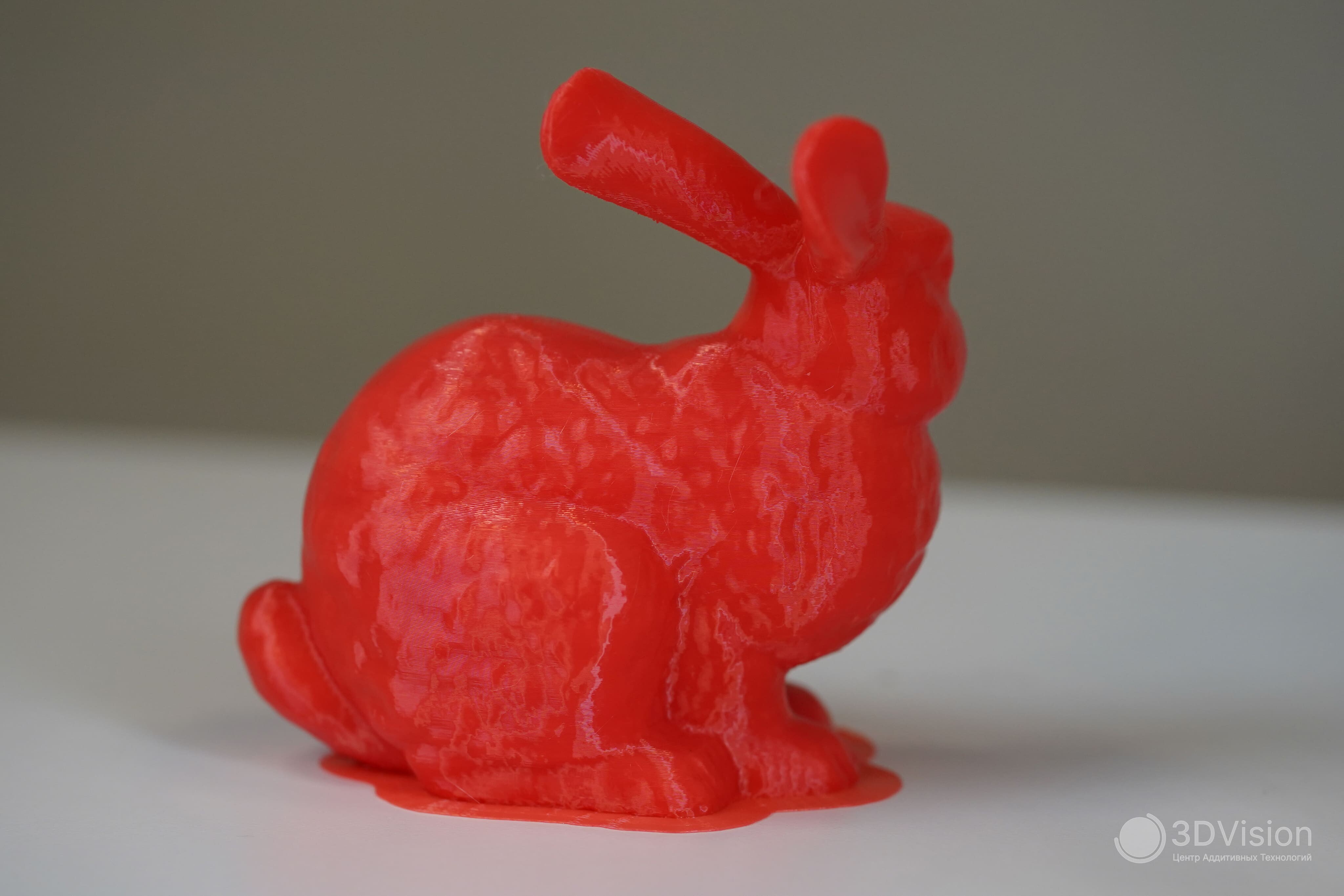

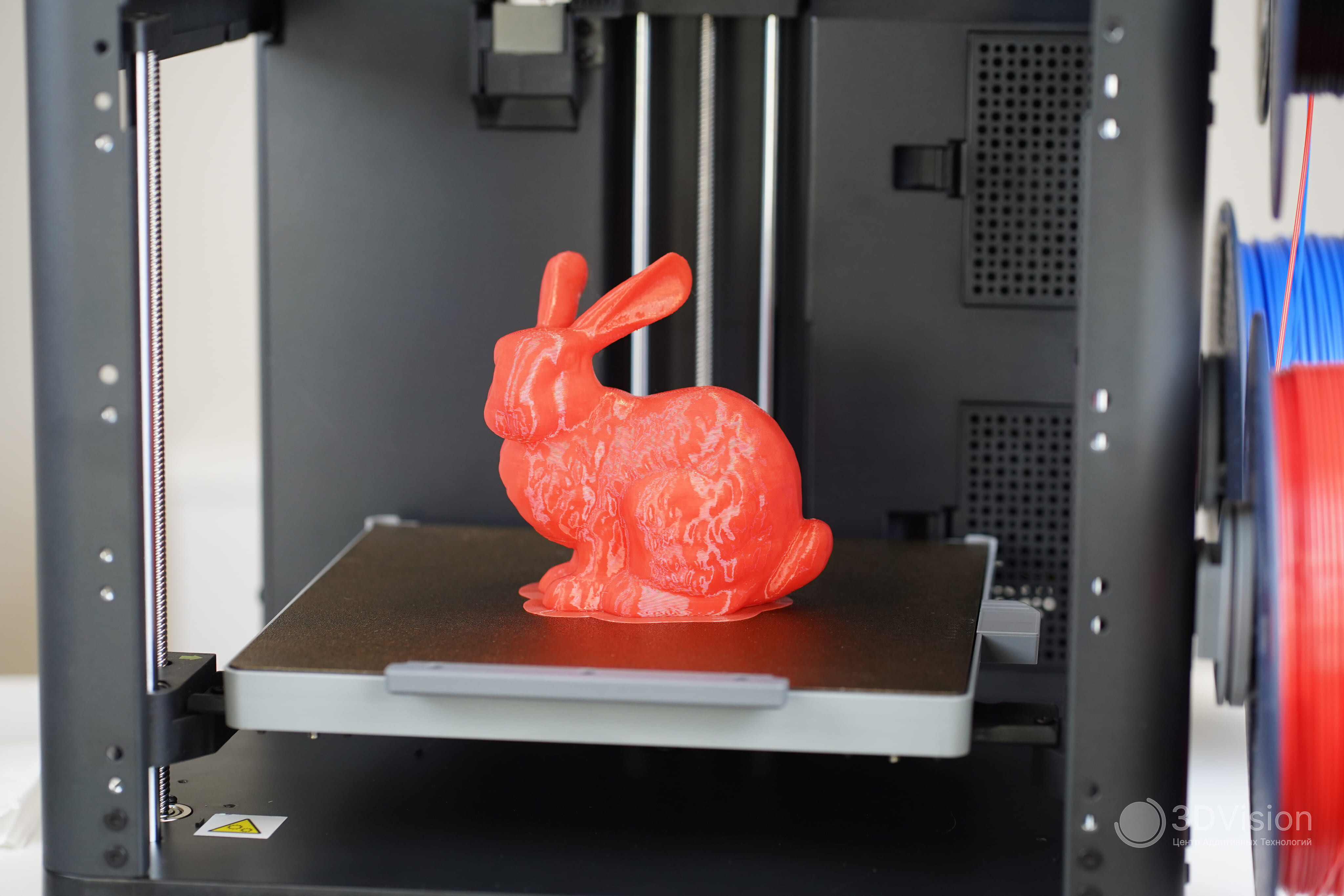

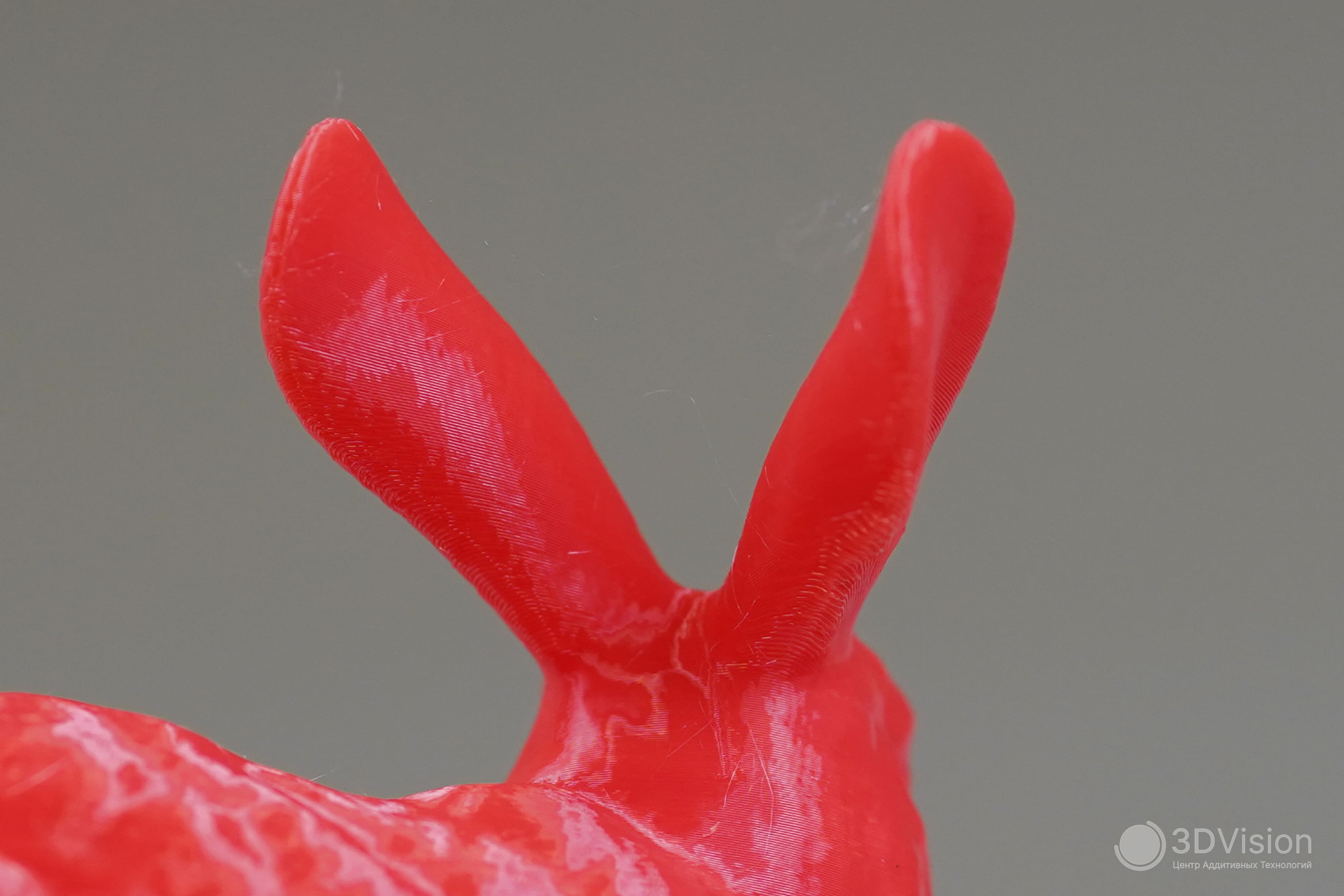

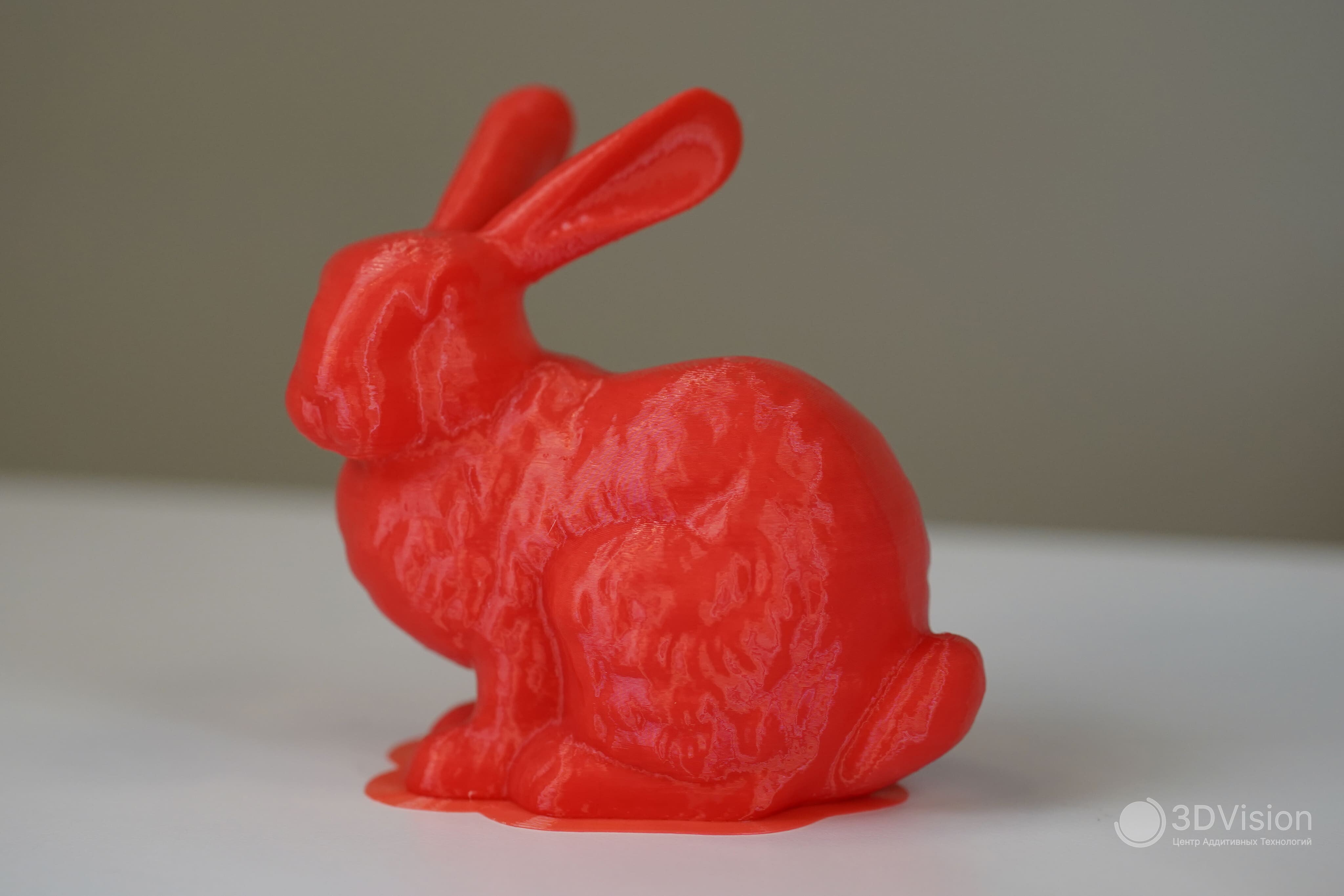

Кролик получился достойный.

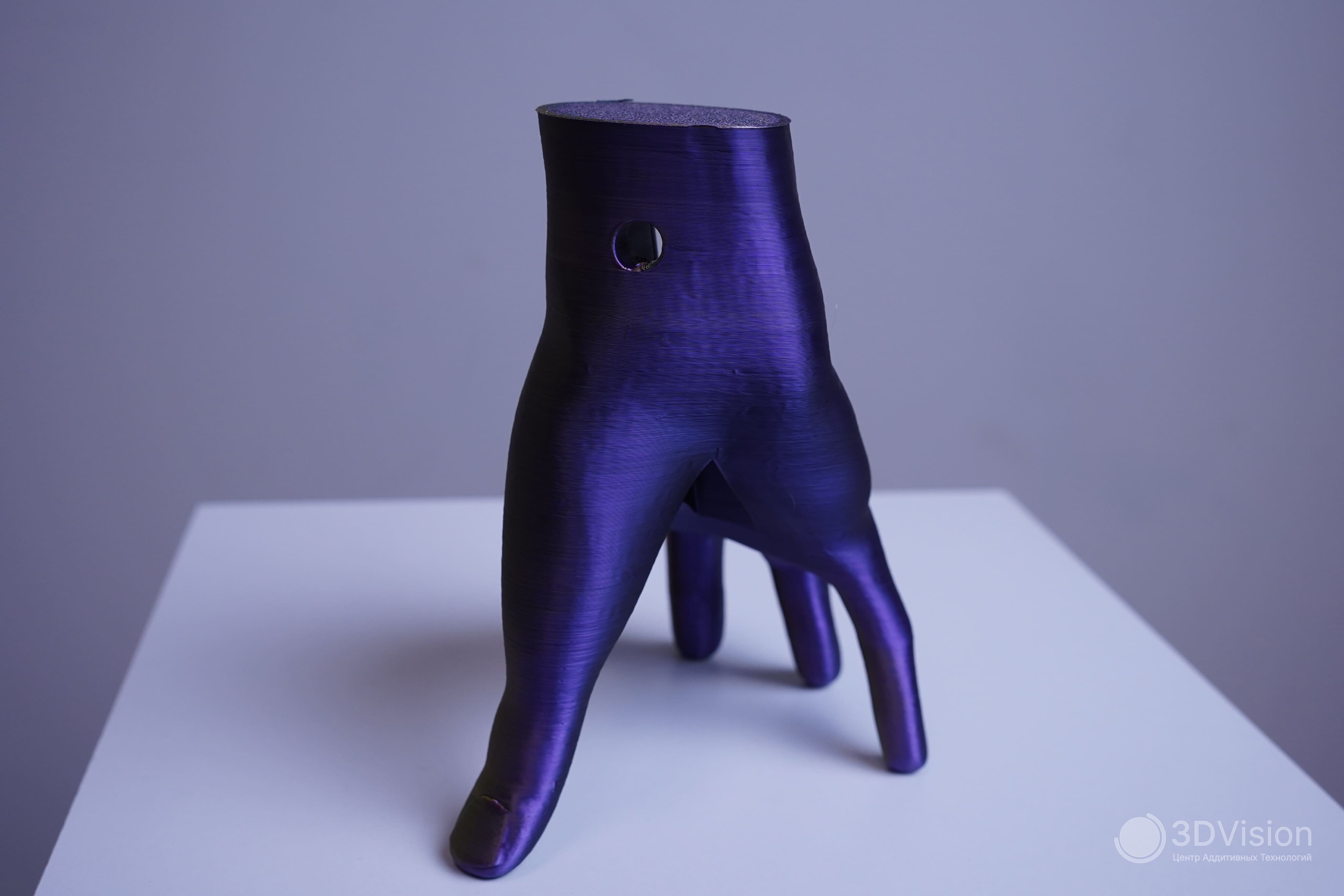

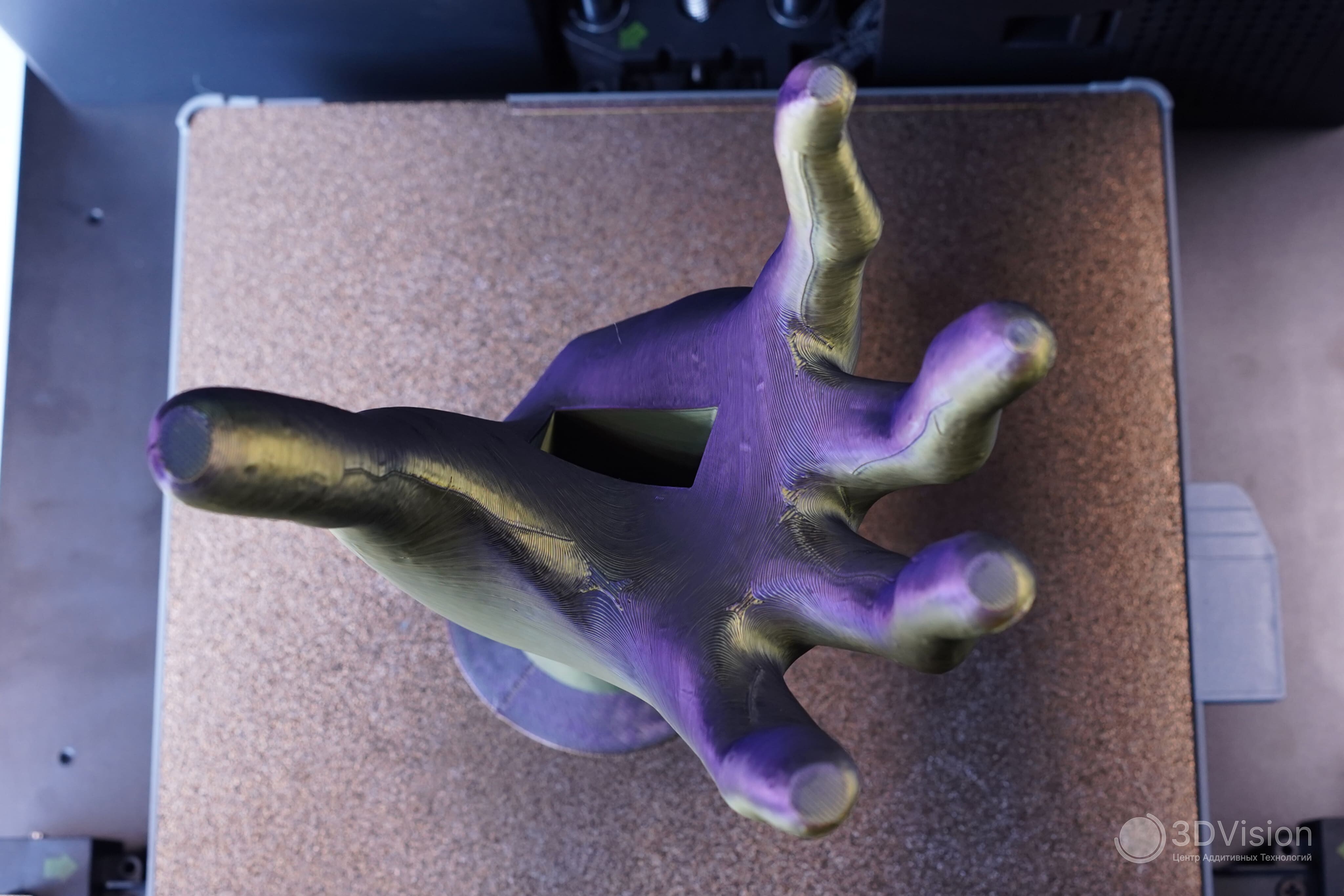

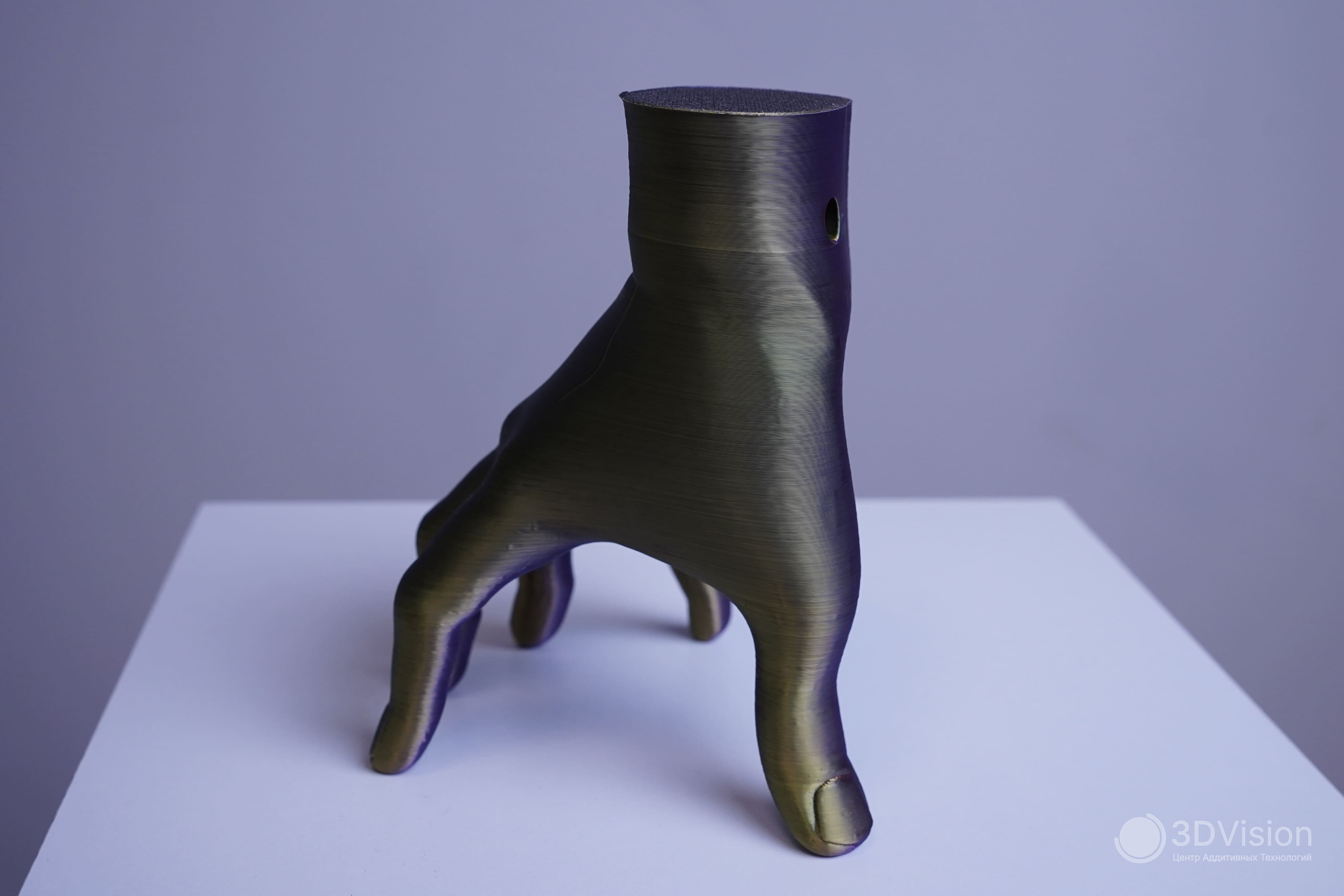

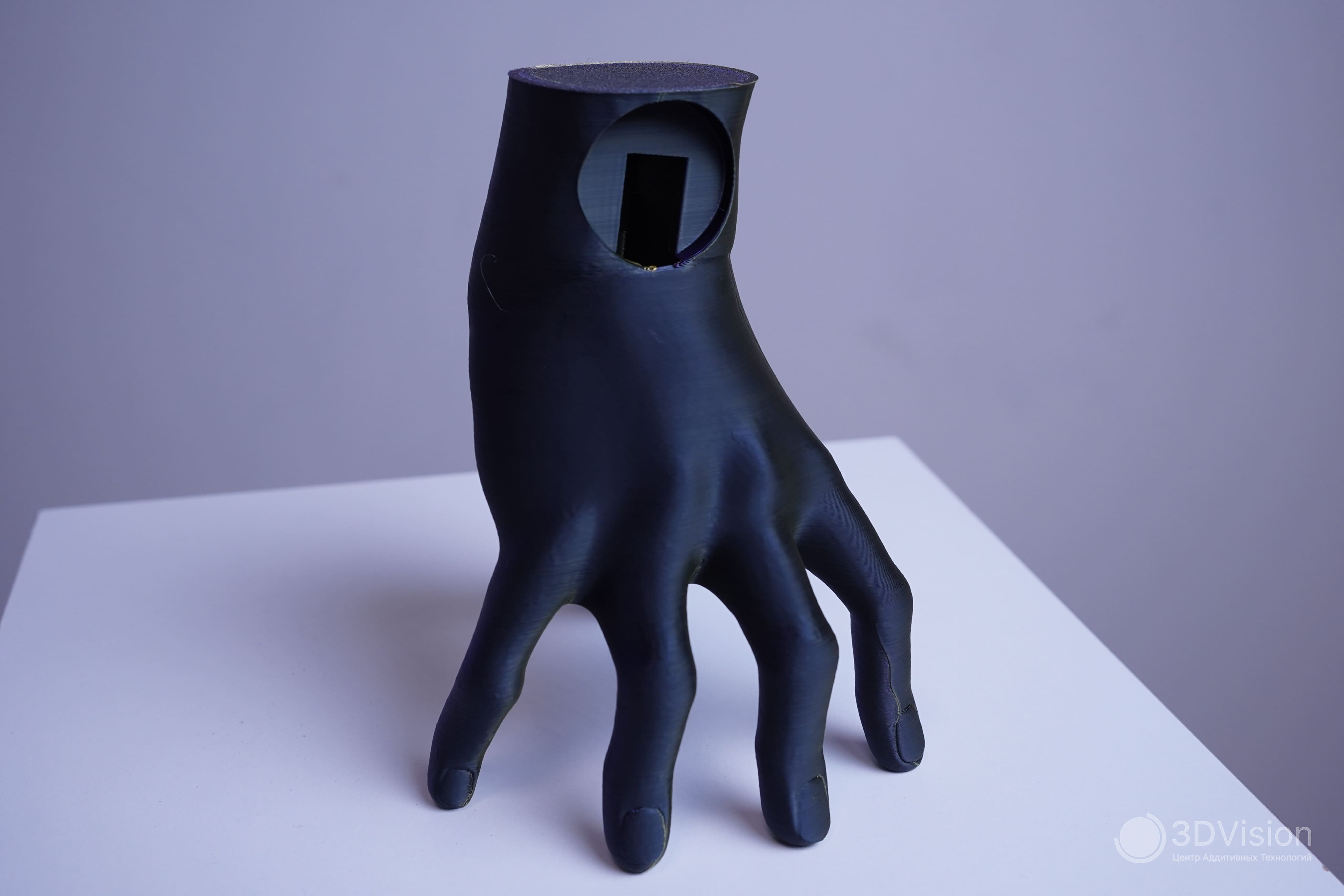

После этого напечатали руку — док-станцию для часов.

Для оценки точности позиционирования был проведён специальный измерительный тест на образце определённой геометрии. Тестовый объект имел длину 145 мм, что позволило получить достоверные данные о точности позиционирования принтера.

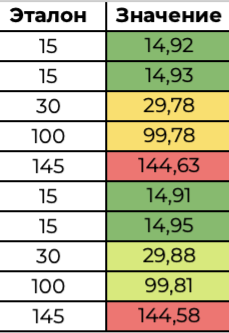

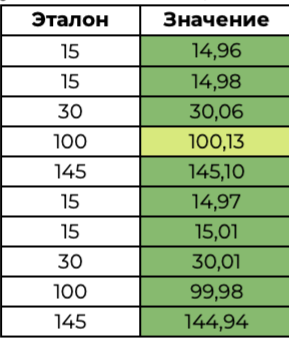

Результаты тестирования показали не самые впечатляющие показатели точности. Максимальное отклонение составило 0,42 мм, что может оказаться существенным при печати деталей, требующих высокой точности воспроизведения размеров.

После внесения корректировок стало сильно лучше. Все размеры, кроме одного, укладываются в 0,1 миллиметра:

Тесты точности

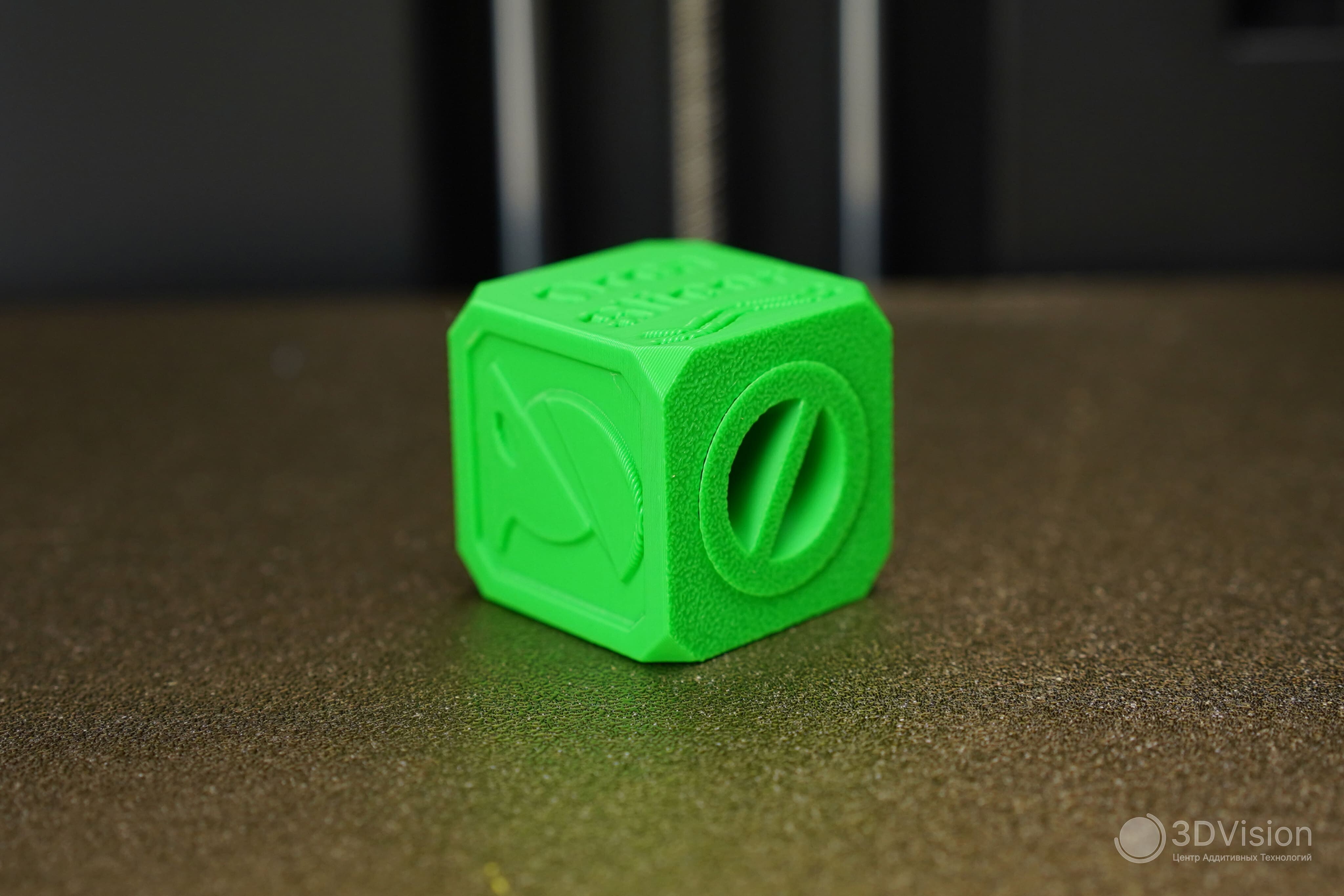

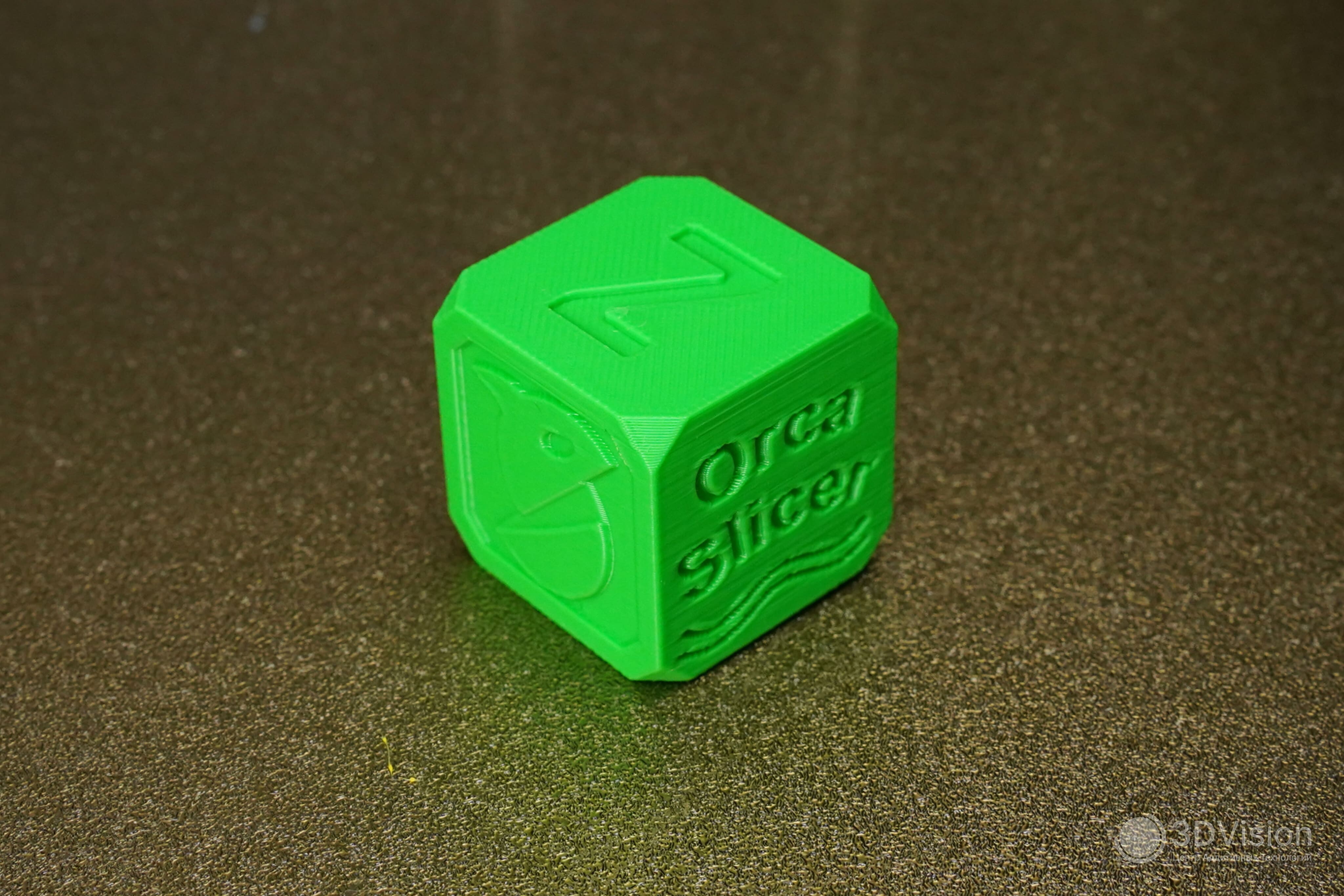

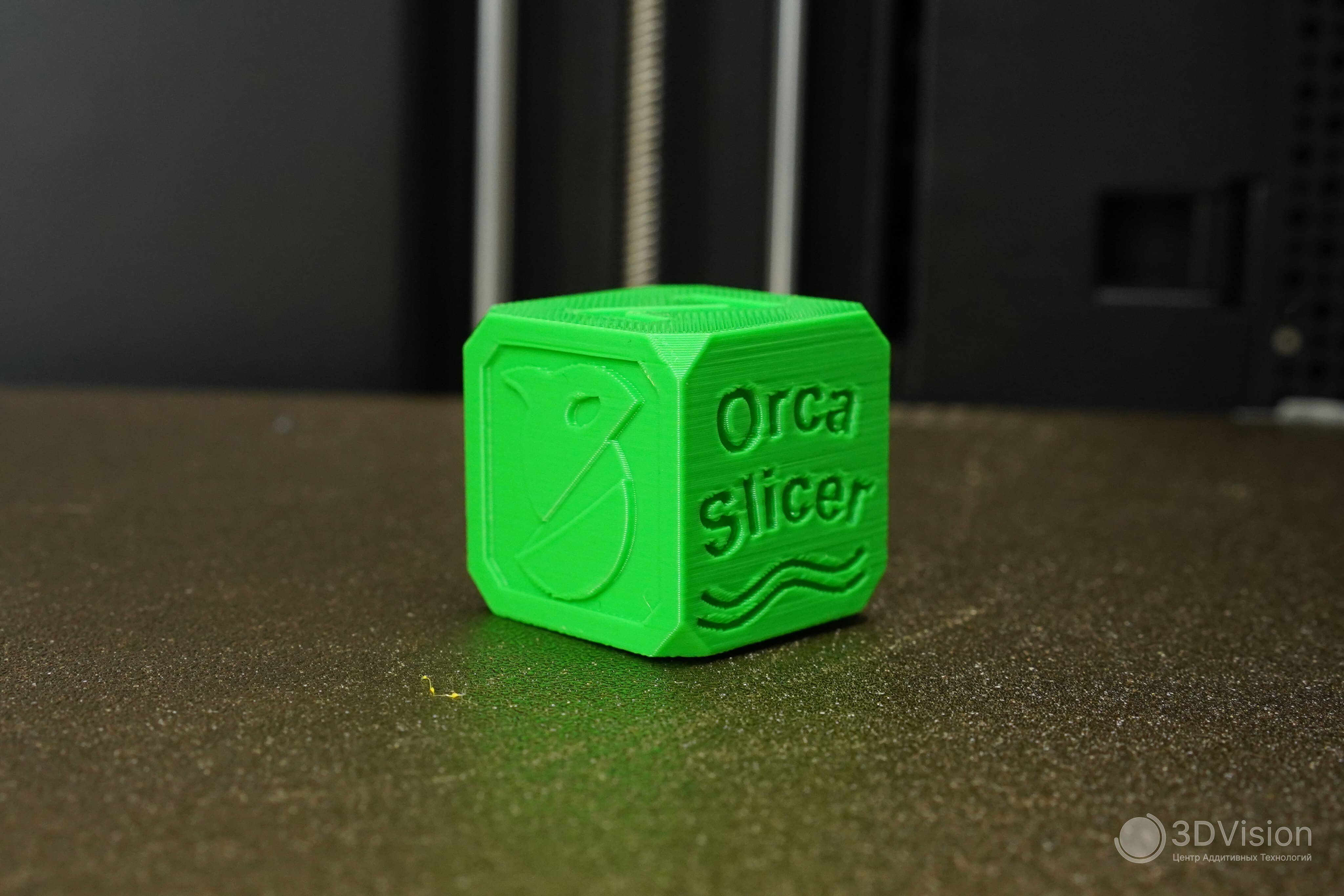

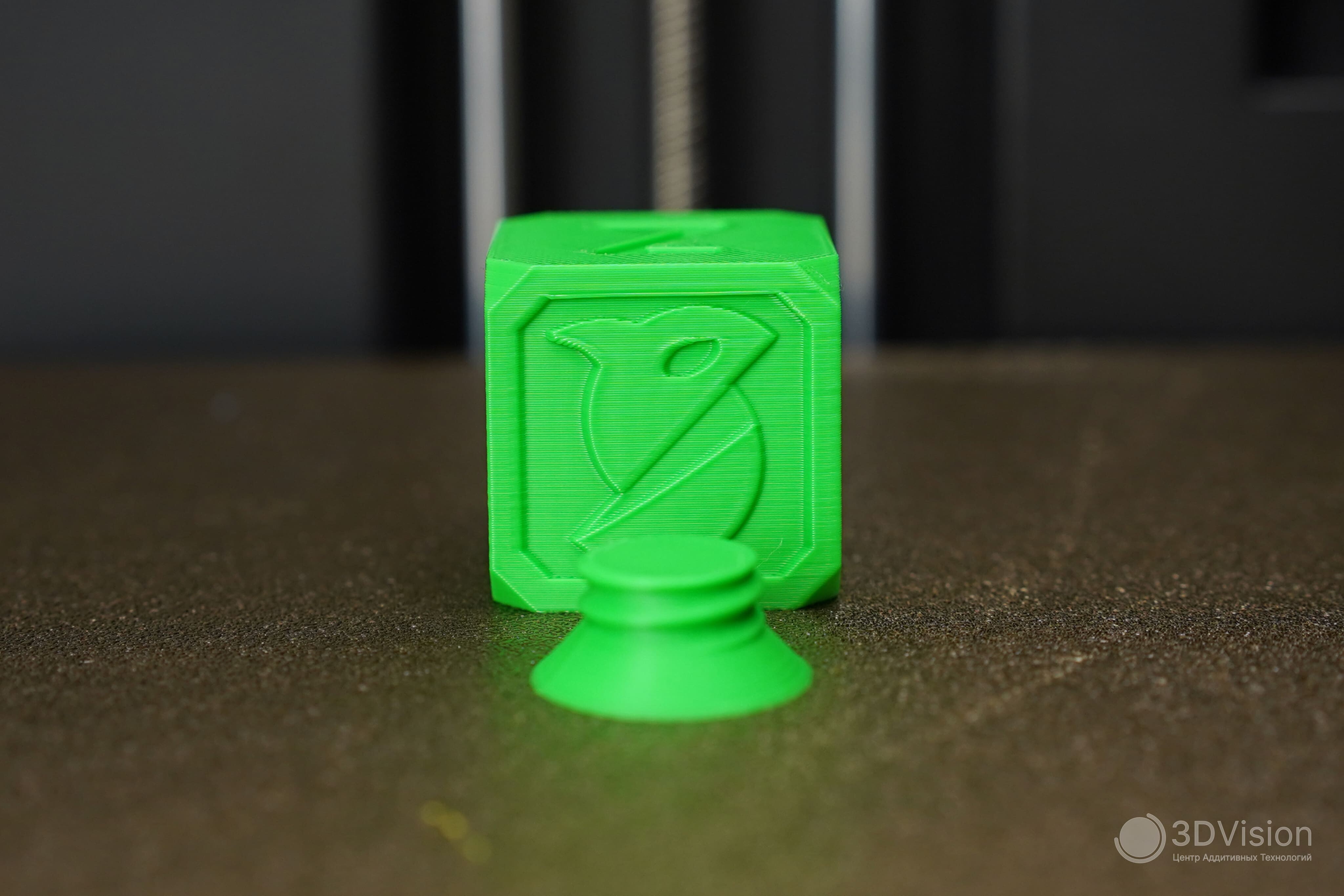

Куб Orca получился с первого раза, винт вкрутился без затруднений.

Многоцветная печать

Ключевой особенностью AD5X является возможность работы в мультиматериальном режиме, что существенно расширяет творческие и практические возможности принтера. Прежде чем продемонстрировать результаты такой печати, рассмотрим принцип работы системы смены филамента.

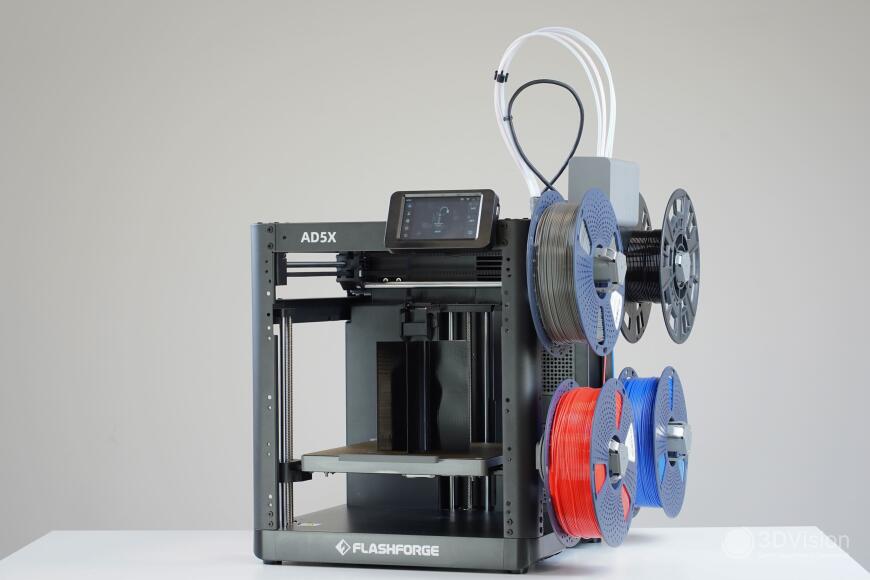

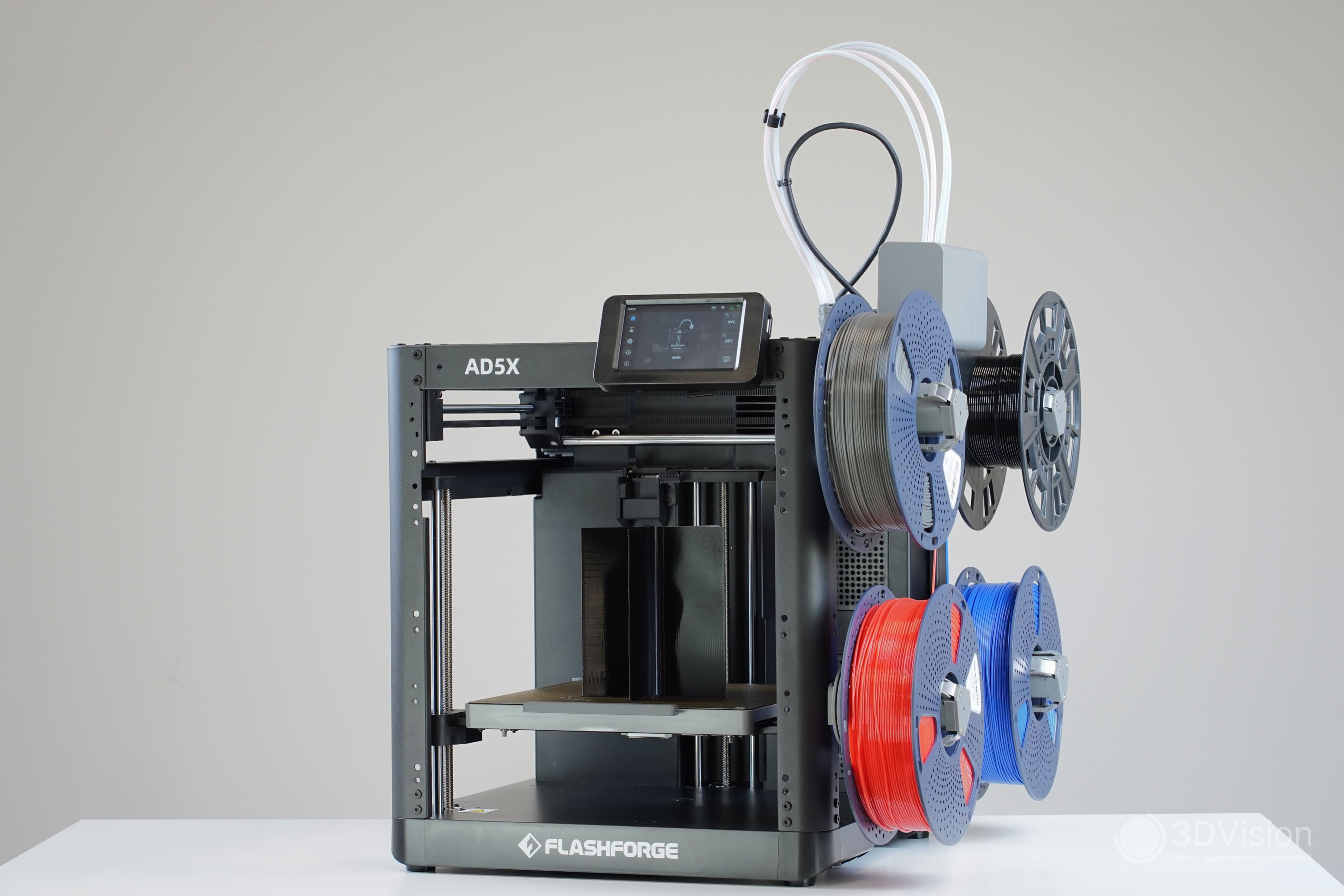

Система IFS (Intelligent Filament Switching) располагается на правой стороне принтера и представляет собой компактный блок смены материала. Конструктивно это небольшой модуль, оснащённый специальными тефлоновыми трубками, через которые осуществляется подача различных филаментов в экструдер.

Эта система позволяет автоматически переключаться между разными материалами во время печати, что открывает широкие перспективы для создания сложных многоцветных или многокомпонентных моделей. Благодаря продуманной конструкции блока смены филамента процесс печати становится более гибким и функциональным.

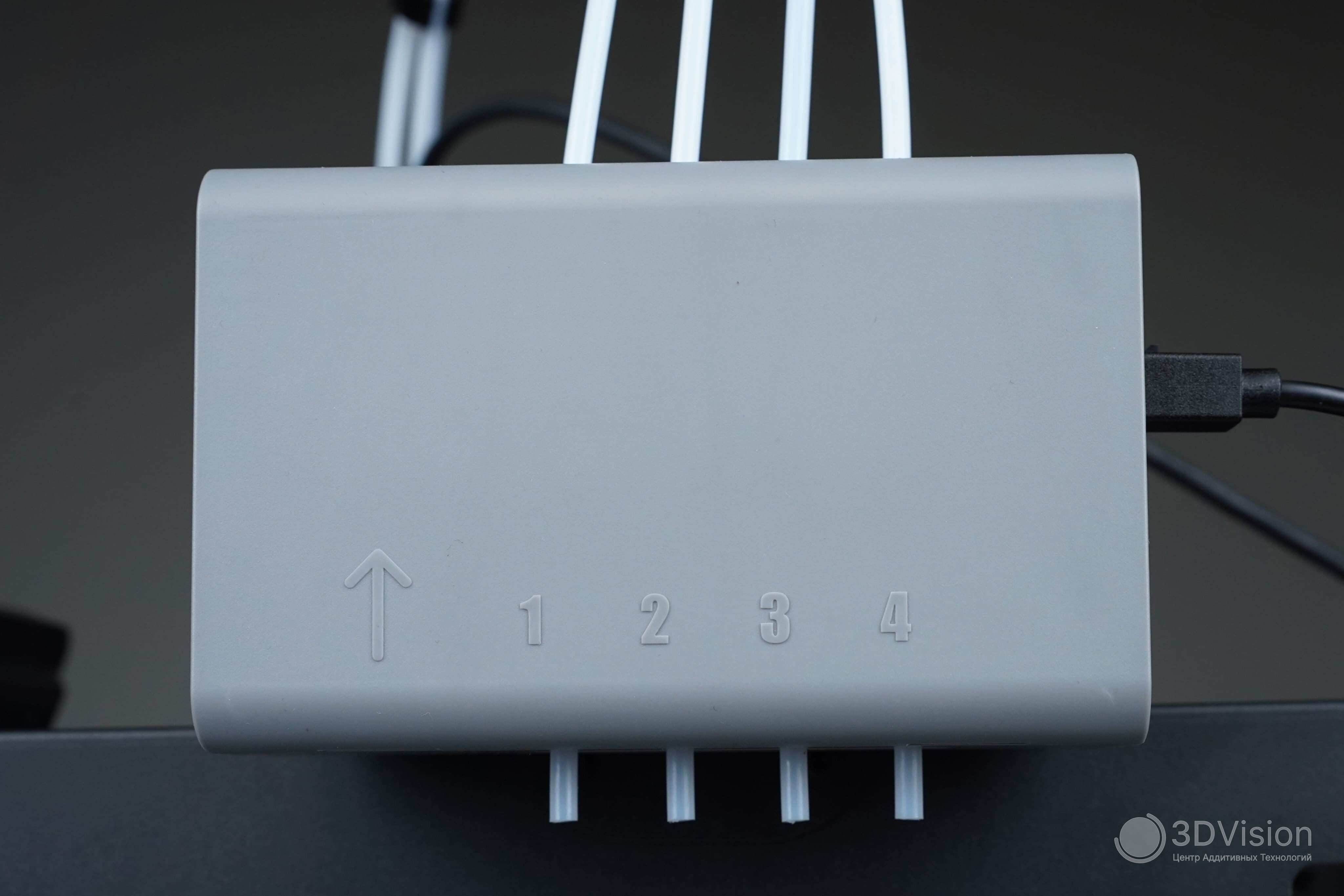

IFS

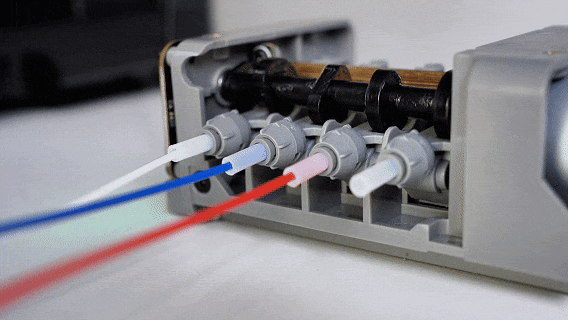

Внутри расположено два шаговых двигателя, четыре канала подачи, одна общая подающая шестерня и плата управления.

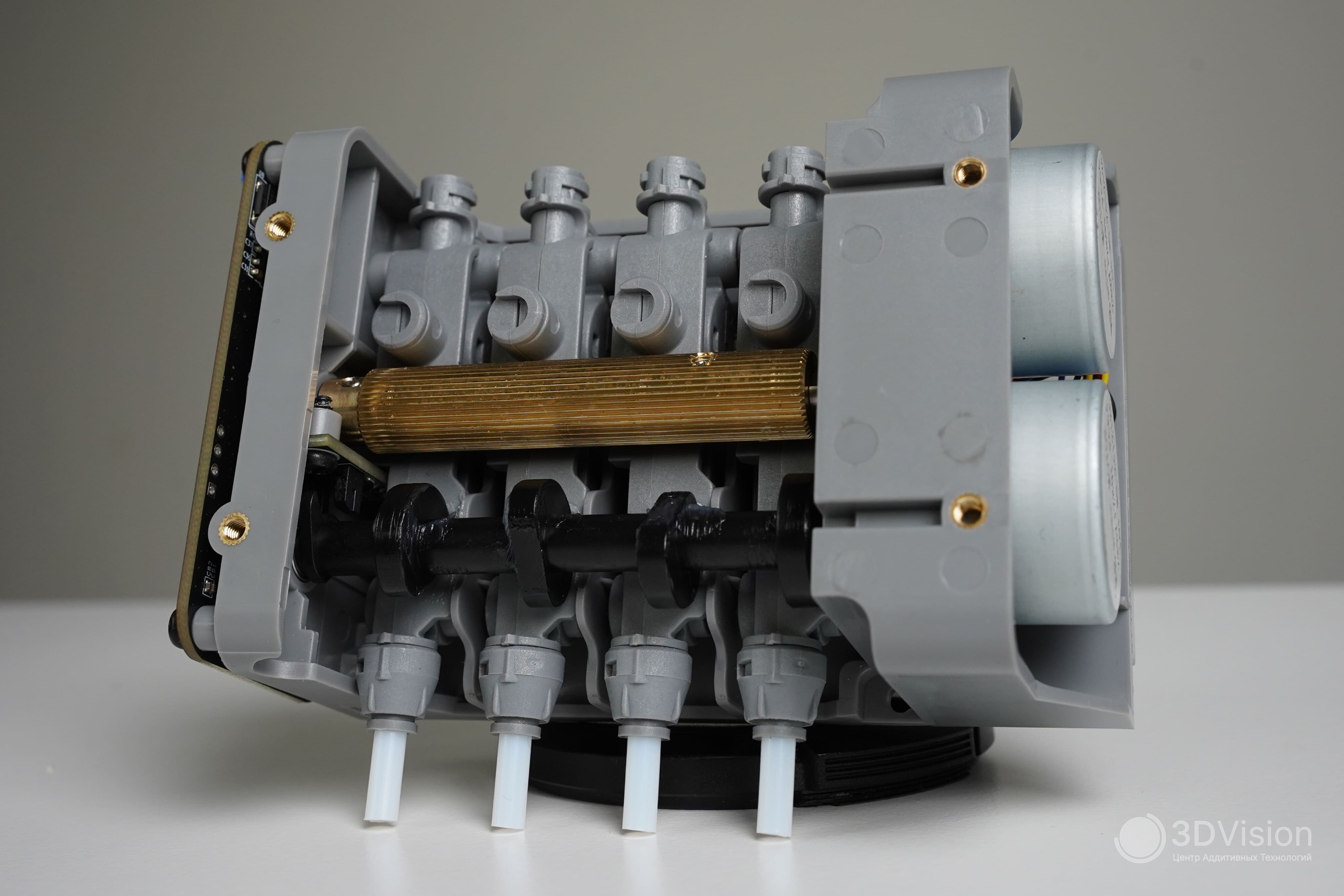

IFS без крышки корпуса

Как работает IFS:

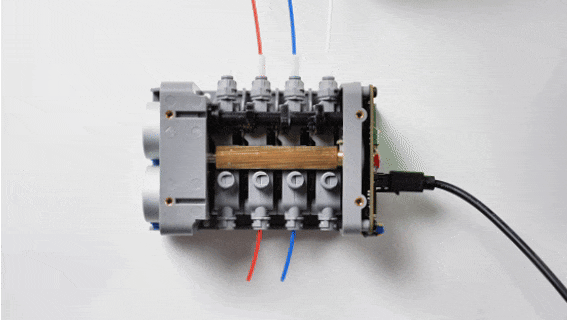

Каналы подачи подпружинены. Одиз из шаговиков вращает коленвал, меняя положение каналов подачи, и прижимая один из них к подающей шестерне.

Когда нужный канал прижат к шестерне, включается второй шаговик, пруток подаётся в принтер.

Когда нужно сменить пруток во время печати, принтер отрезает филамент ножом, расположенным в голове.

Отрезание прутка

Затем IFS вытягивает ненужный пруток, с помощью коленвала меняет канал подачи, и загружает нужный пластик. После этого происходит загрузка необходимого пластика, за которой следует этап очистки сопла через экструдирование нового материала. Такая последовательность действий гарантирует отсутствие смешивания различных филаментов.

Система очистки эффективно удаляет остатки предыдущего материала, выводя их через специальное отверстие в задней части принтера в виде небольших пластиковых комочков.

Временные показатели смены филамента зависят от настроек очистки сопла, которые задаются в слайсере. Среднее время перехода между материалами составляет 1 минуту 25 секунд, что нельзя назвать рекордным показателем скорости. Однако стоит учитывать, что AD5X позиционируется как одно из самых доступных решений на рынке среди принтеров с поддержкой многоматериальной печати.

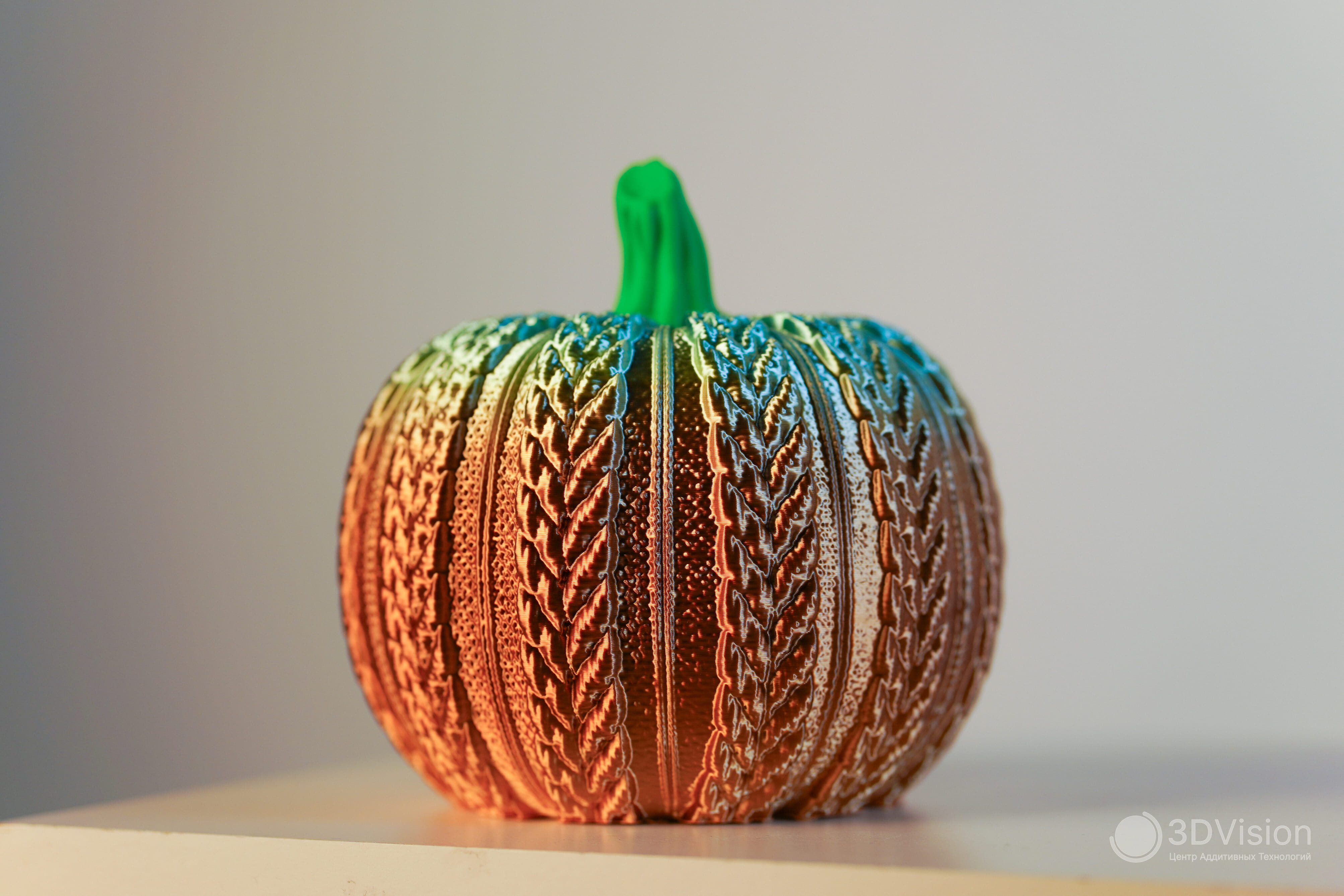

После изучения технических аспектов пришло время рассмотреть результаты печати. В качестве первого демонстрационного объекта была выбрана двухцветная модель вязаной тыквы — символичного осеннего элемента, который позволил наглядно продемонстрировать возможности многоцветной печати на AD5X.

С ней принтер справился замечательно.

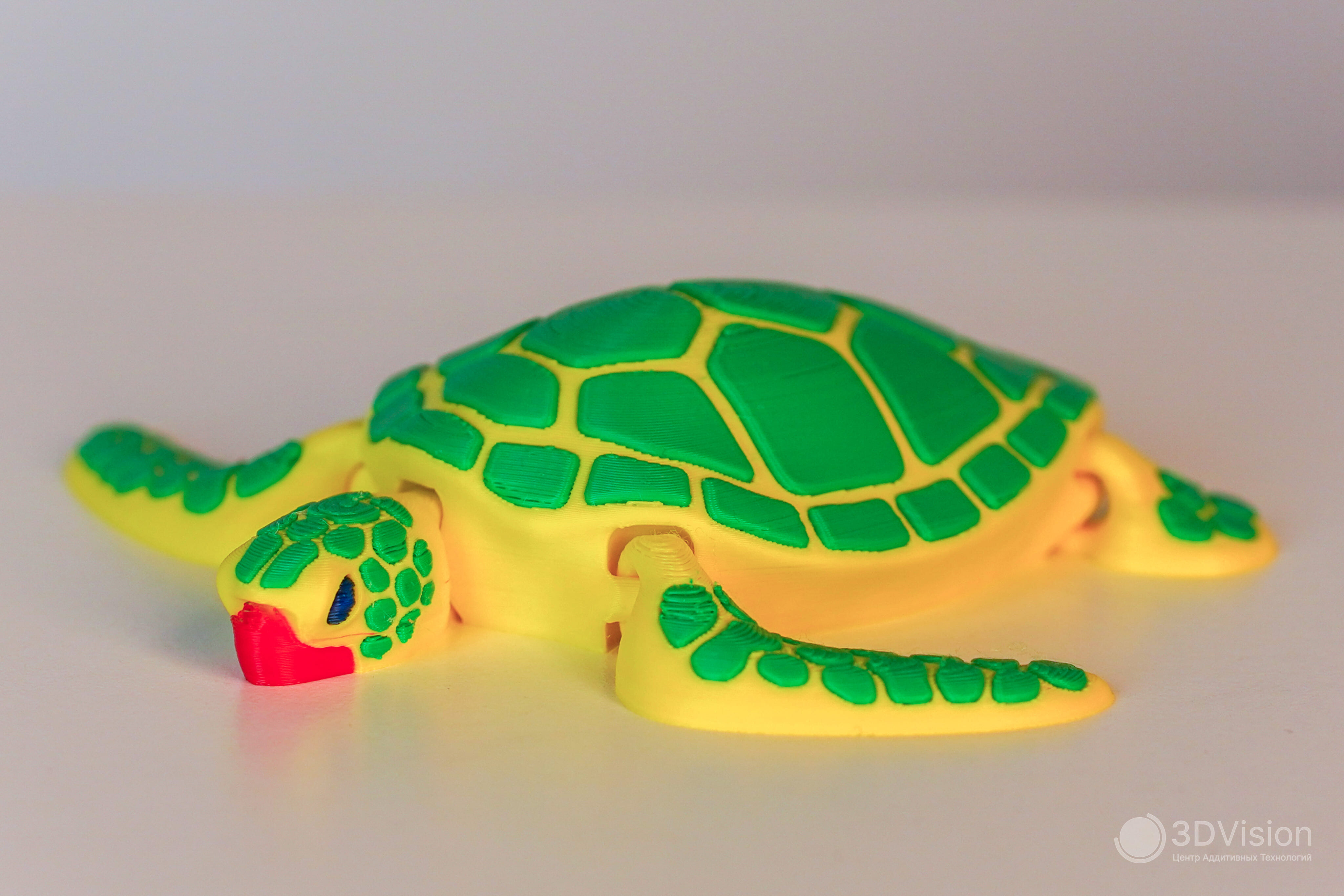

Далее, напечатали четырёхцветную черепашку:

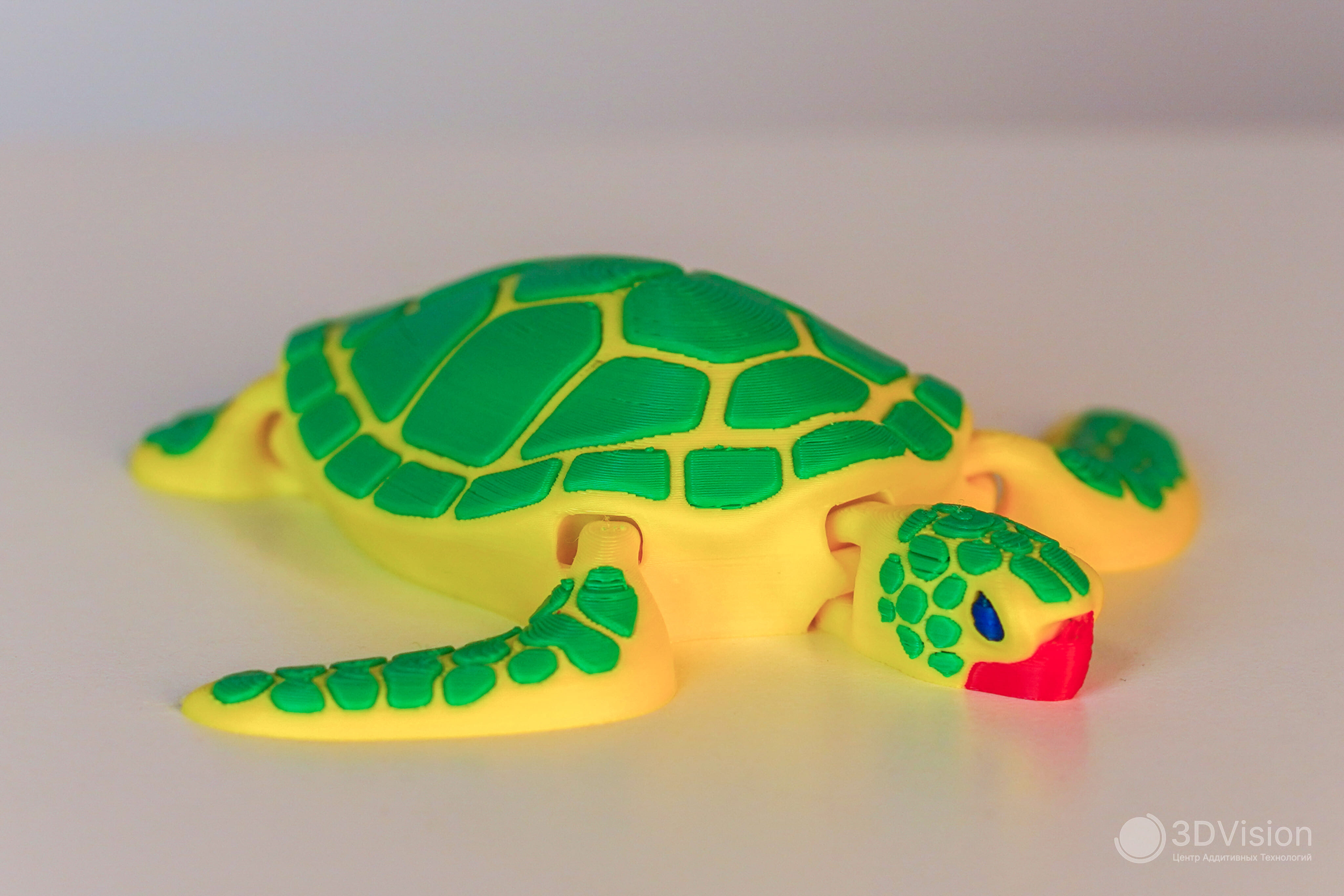

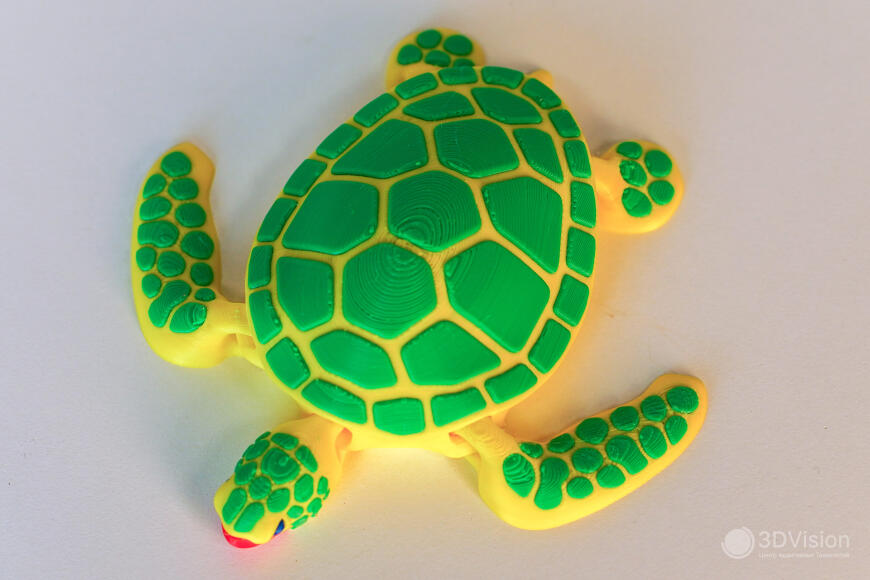

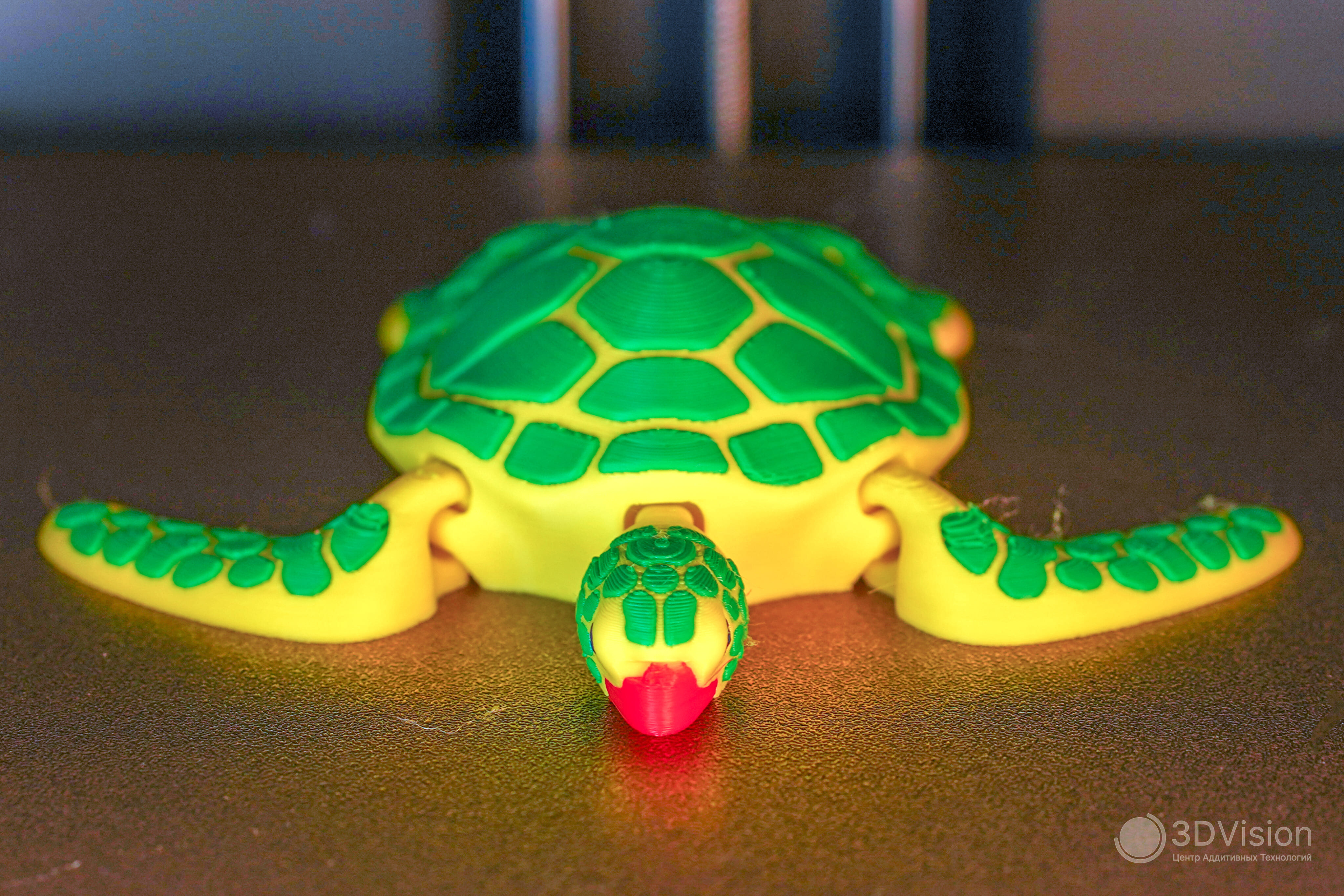

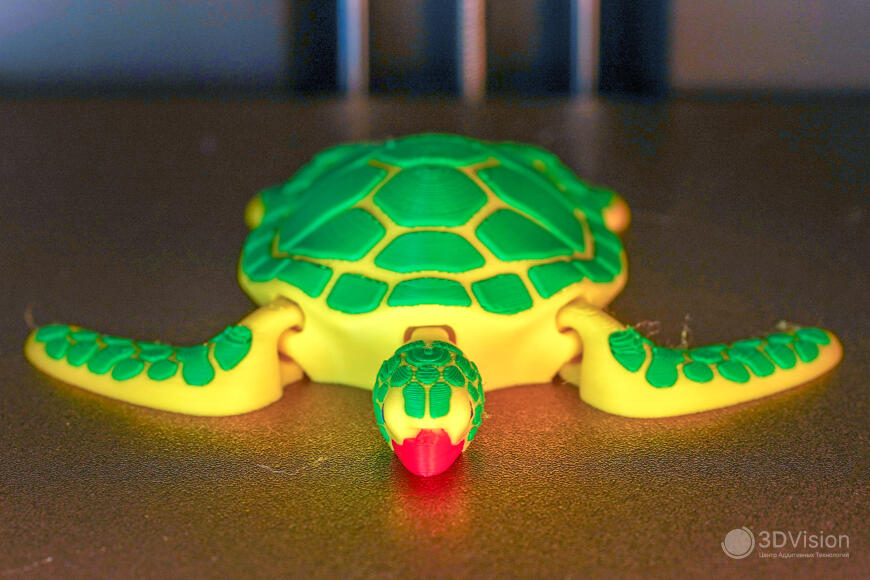

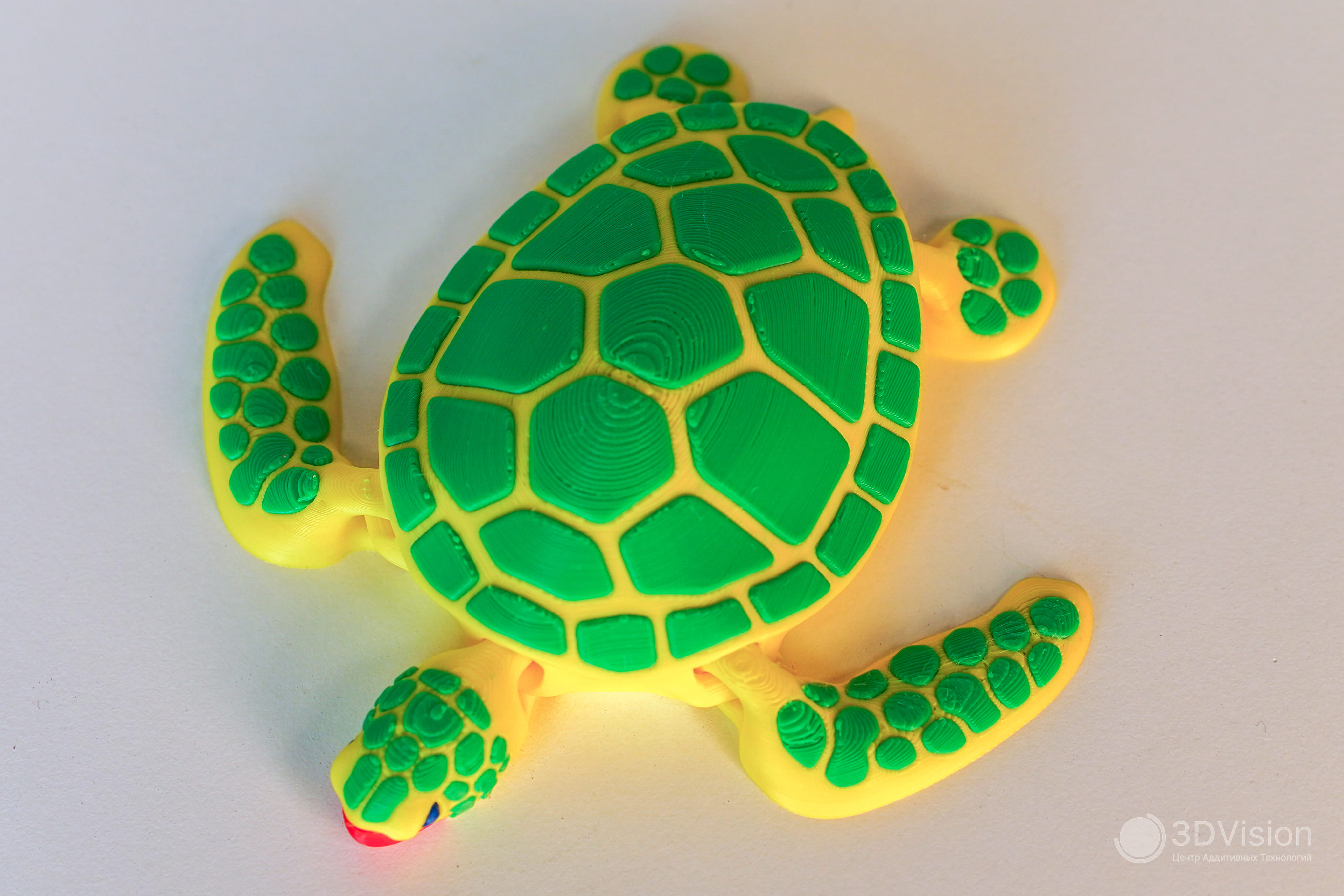

Черепаха получилась отличная.

Для проверки надёжности и стабильности работы мультиматериальной системы был проведён серьёзный стресс-тест. В качестве тестового объекта была выбрана небольшая ваза высотой 85 мм.

Особенность теста заключалась в том, что на каждом из 425 слоёв происходила смена четырёх различных цветов материала. Это означало, что система IFS должна была выполнить впечатляющее количество операций — 1272 смены филамента в течение всего процесса печати.

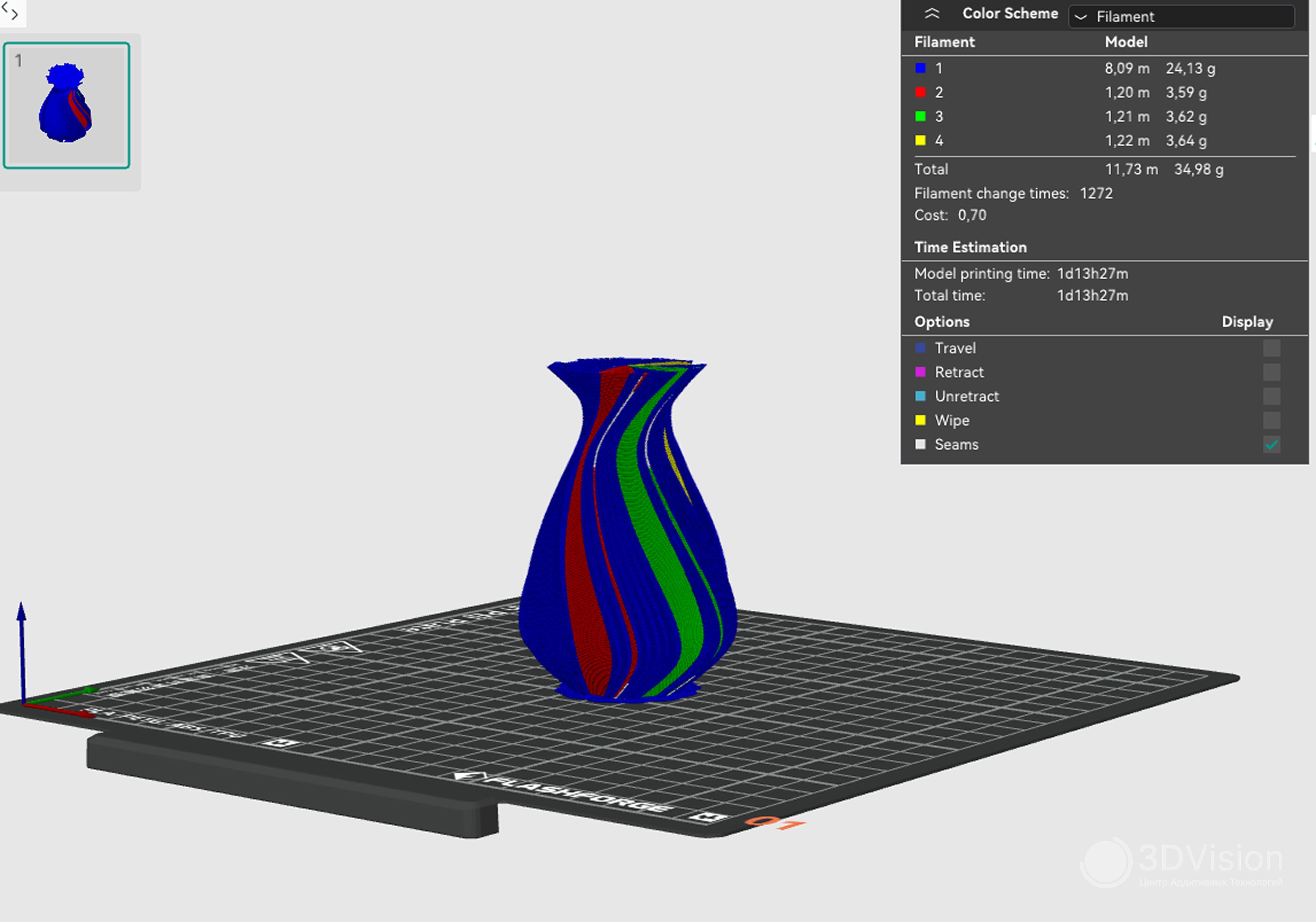

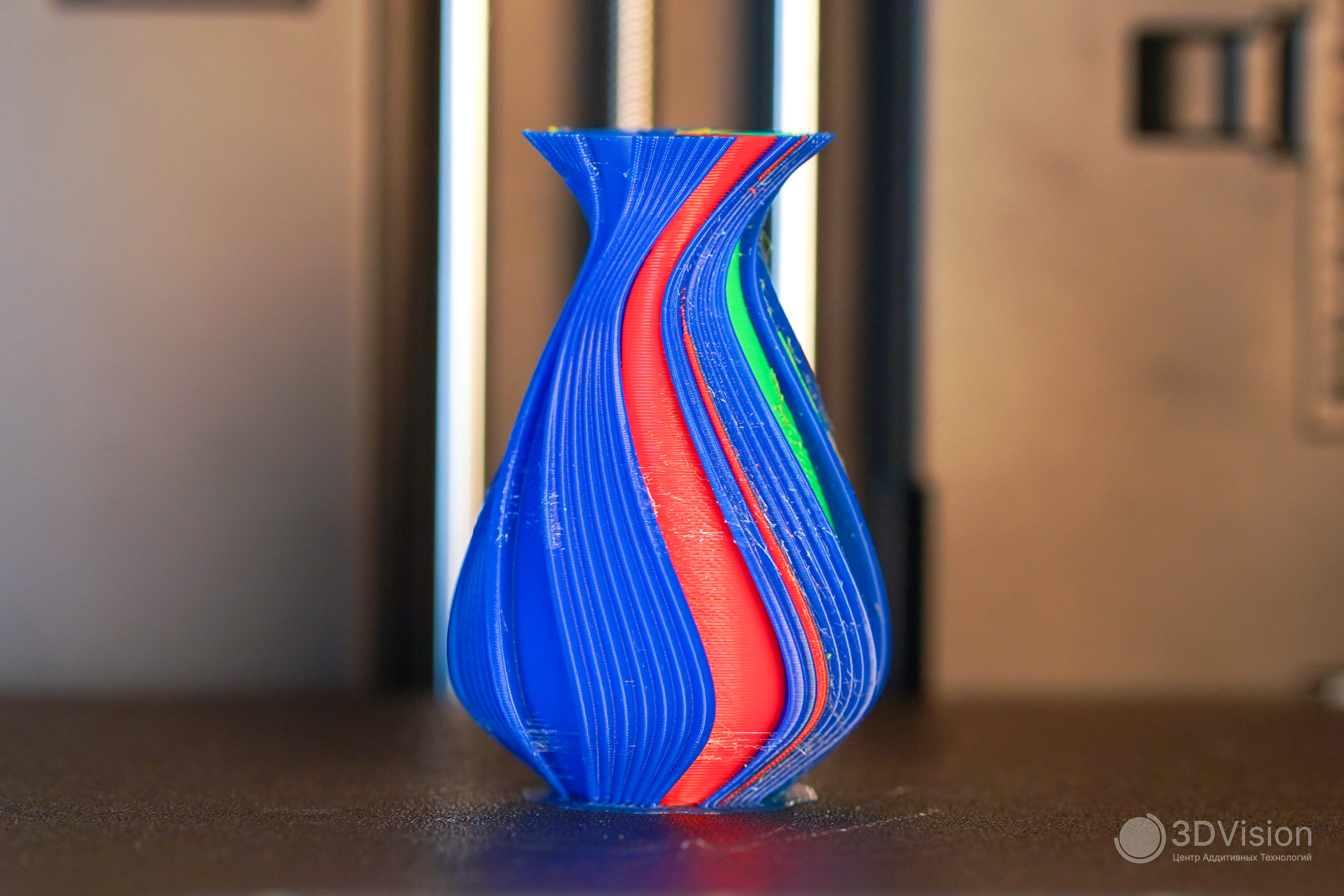

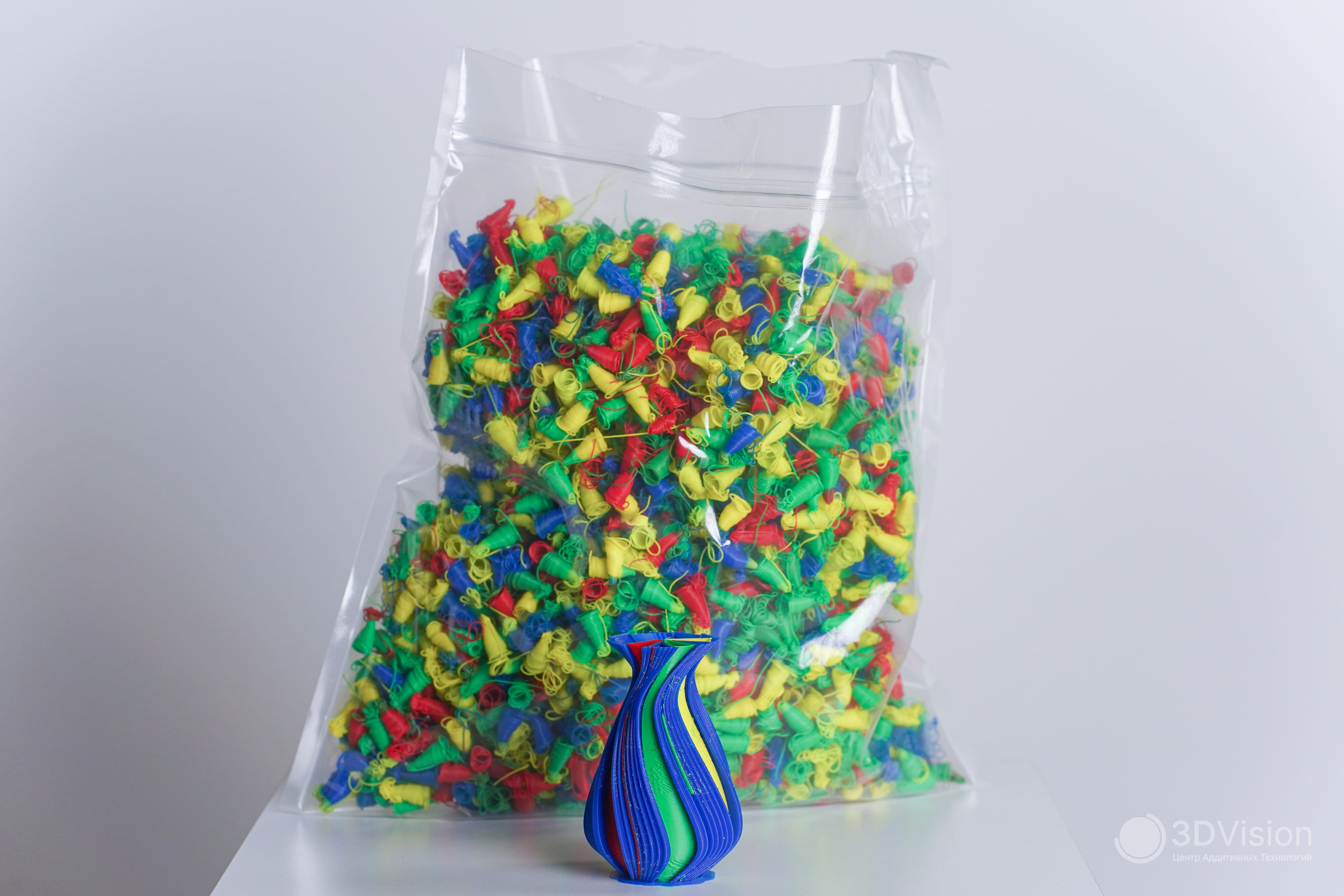

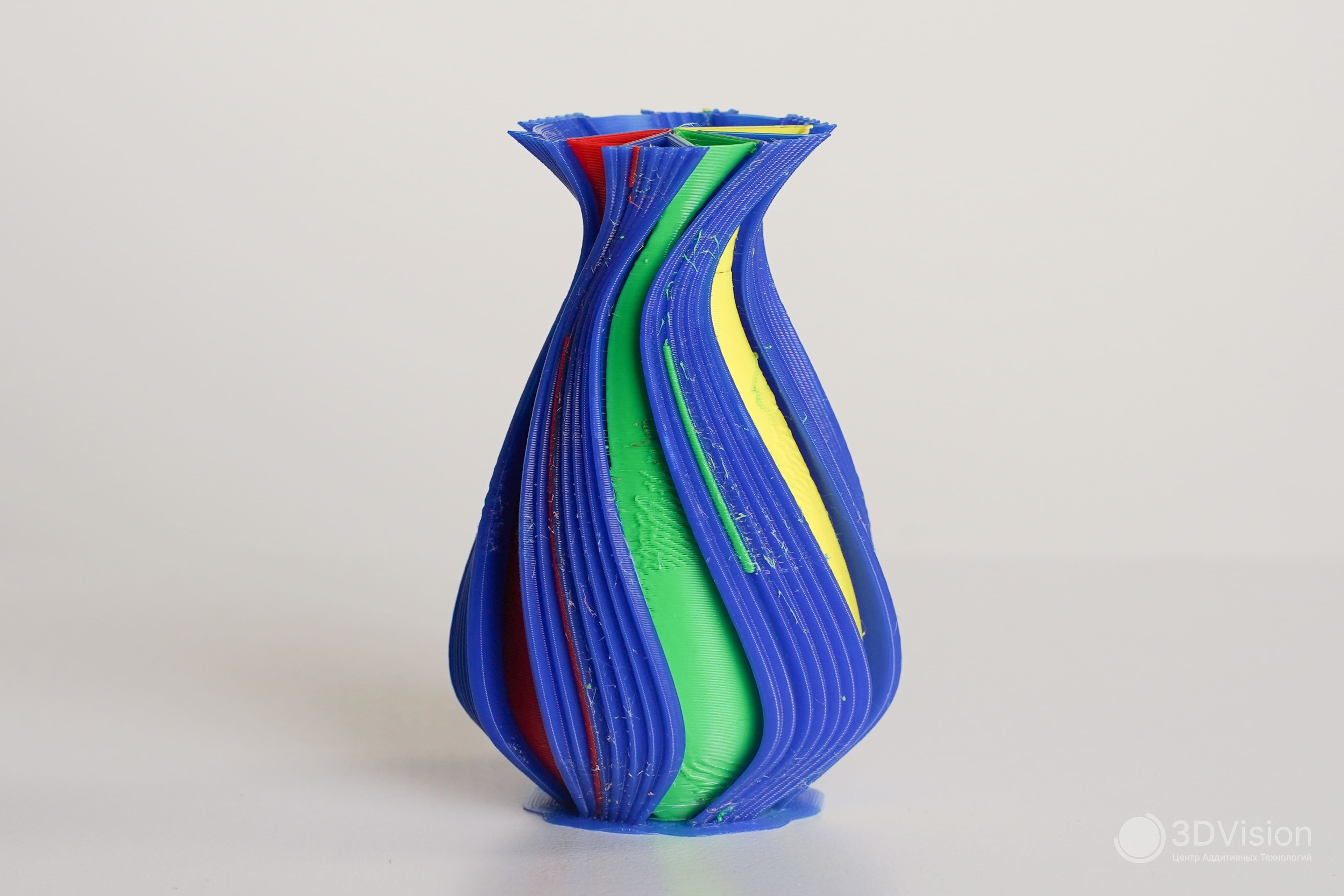

Печать продолжалась 33,5 часа и прошла успешно. В итоге получаем вазочку массой 31 грамм и мешок отходов от частых смен прутка:

На одинаковой высоте в жёлтой и зелёной полосах присутствуют одинаковые дефекты:

За исключением «паутины», красная полоса получилась без дефектов.

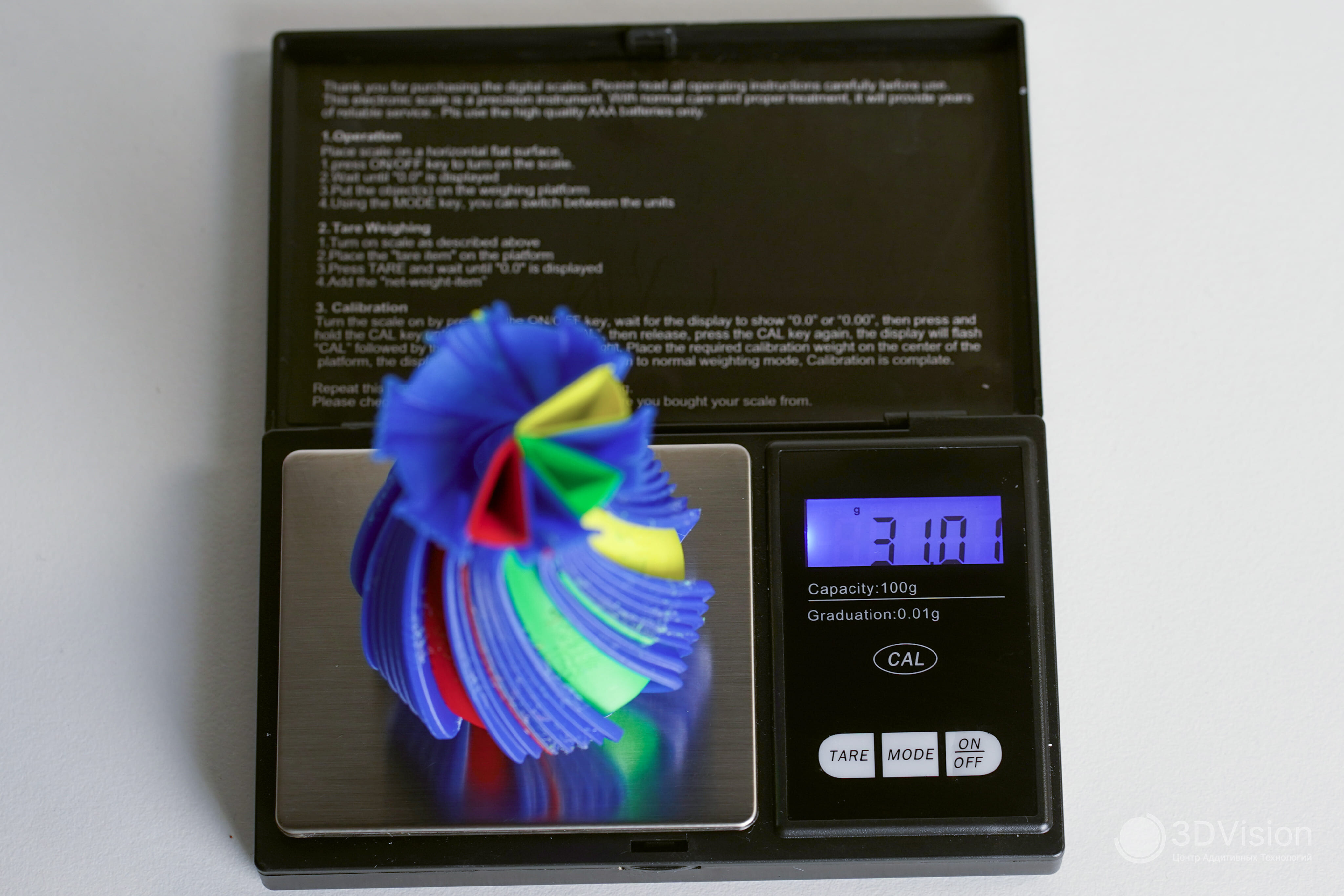

В общем, многоцветная печать не лишена главного недостатка — большого перерасхода материала и времени. В остальном принтер справляется.

Печать TPU

Согласно техническим характеристикам, AD5X способен работать с эластомерными материалами твёрдостью до 64D по Шору. Однако в ходе тестирования был использован филамент REC EasyFlex с более высокой твёрдостью — 95A по Шору.

Результаты тестирования превзошли ожидания. Материал, подаваемый через систему IFS, показал отличную печать без необходимости дополнительных манипуляций. Не потребовалось обходить тефлоновую трубку или производить сложные настройки — система справилась с задачей с первой попытки.

Успешная печать продемонстрировала высокую адаптивность принтера к различным типам материалов. В качестве примера успешного применения был создан функциональный объект — миска, качество которой подтвердило эффективность работы системы при печати гибкими материалами повышенной твёрдости.

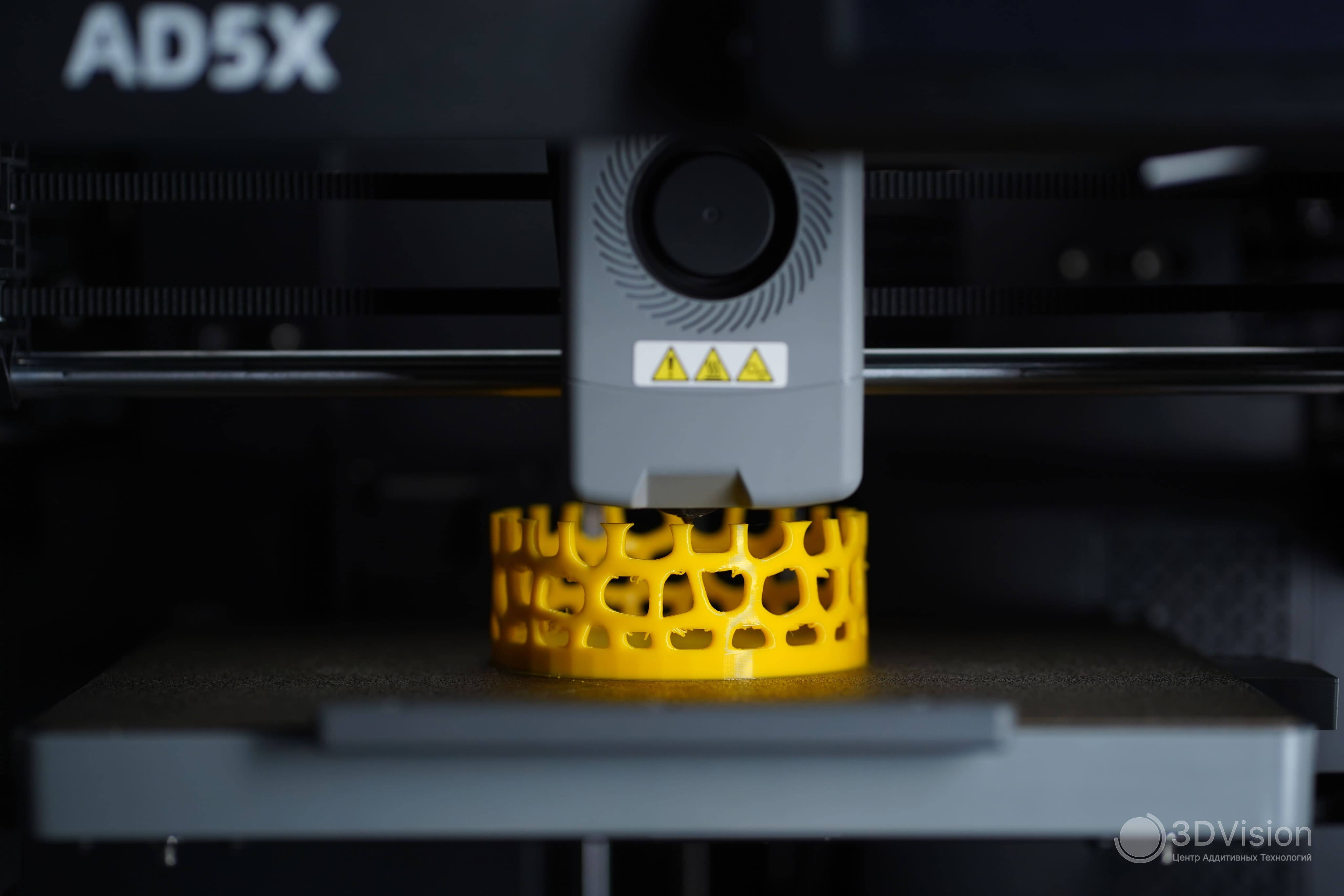

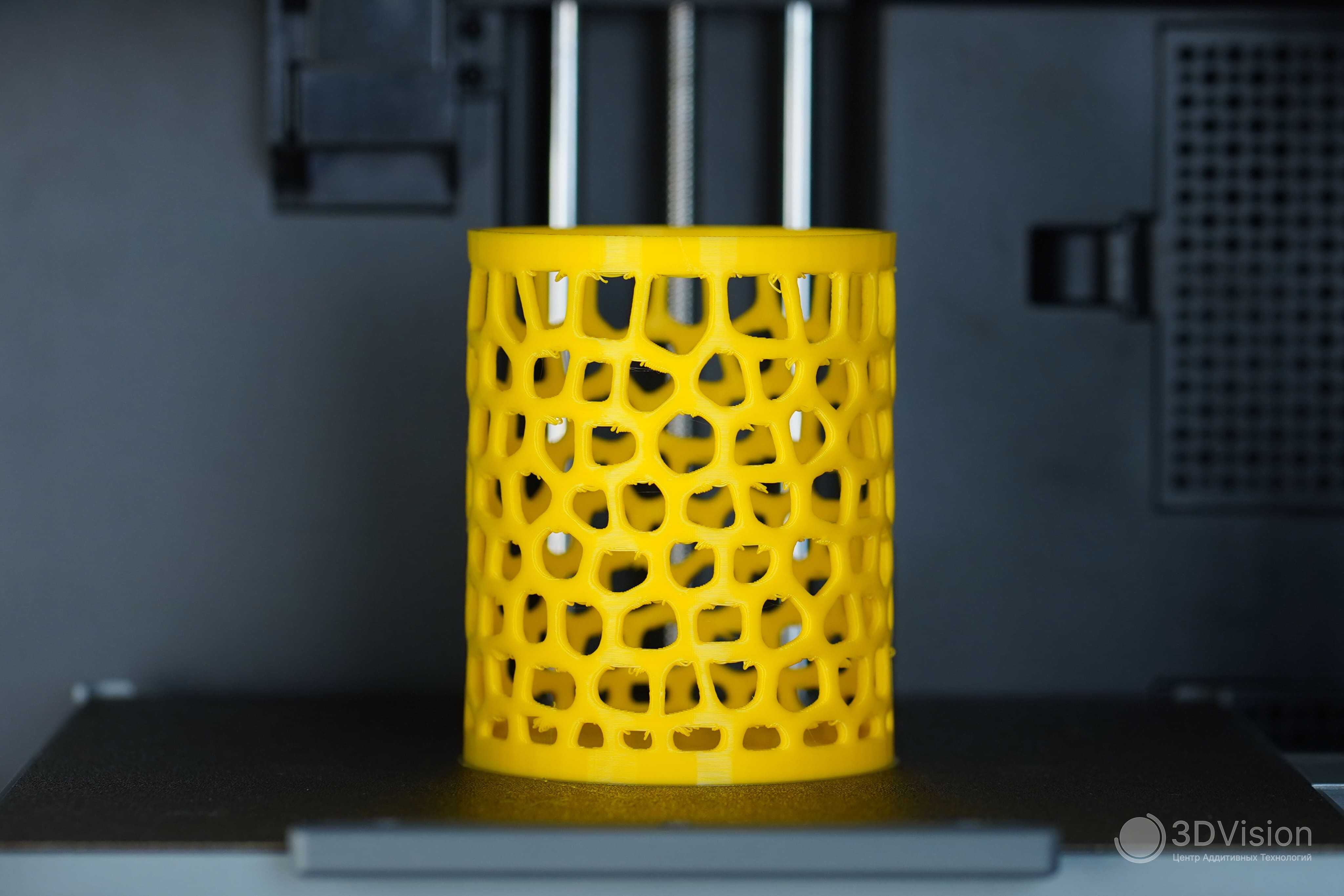

После этого поставили на печать подставку для карандашей:

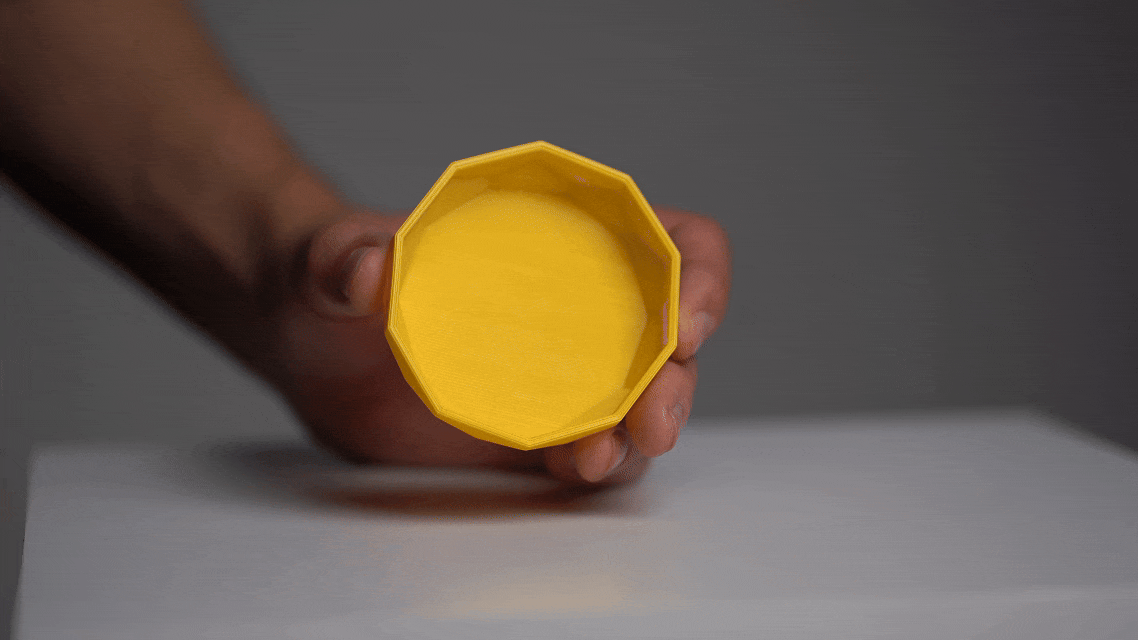

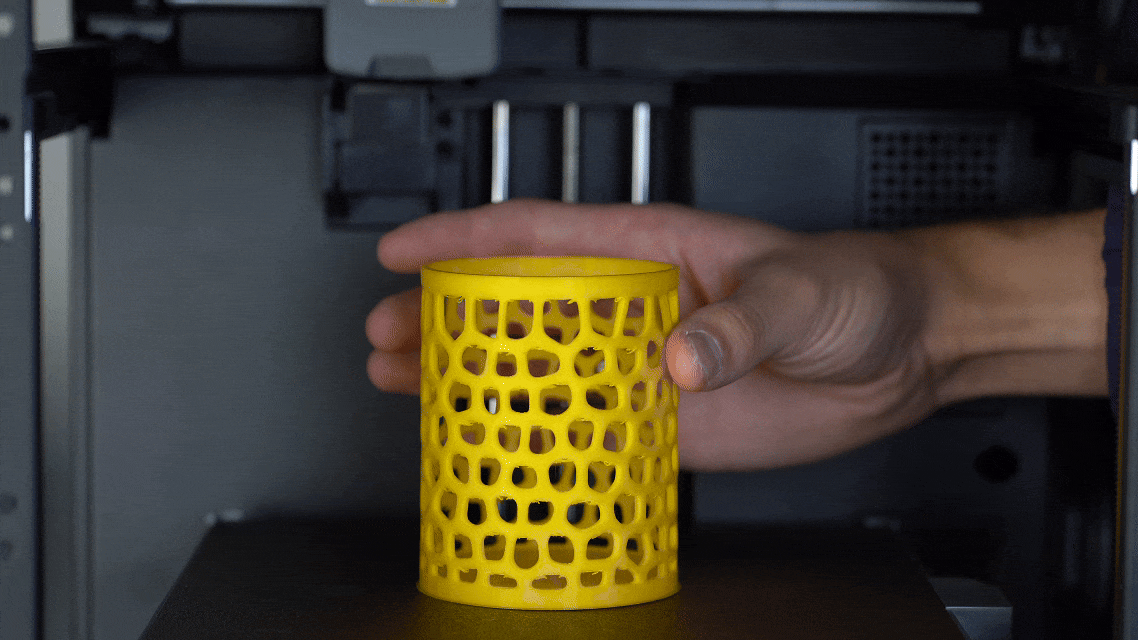

Она также напечаталась без проблем. Делаем вывод: эластомеры с твёрдостью 95А и выше AD5X печатает также, как и твёрдые пластики.

Настройки печати:

Подведем итоги

FlashForge AD5X представляет собой доступное решение для пользователей, которым важны возможности многоцветной печати и работы с гибкими материалами. Несмотря на определённые ограничения, принтер показывает достойное качество печати и демонстрирует надёжность в эксплуатации.

Важным преимуществом является возможность модернизации устройства с помощью официальных модификаций от производителя. В частности, принтер можно преобразовать в закрытую конструкцию, что существенно расширит спектр доступных для печати материалов.

Основные достоинства AD5X:

Доступная цена

Поддержка четырёхцветной печати

Простота обслуживания печатающей головки

Возможность установки дополнительных модификаций

Надёжная работа основных компонентов

Эффективная печать гибкими материалами

Ограничения модели:

Относительно длительное время смены филамента (около 1 минуты 25 секунд)

Погрешность позиционирования без калибровки (до 0,42 мм)

Повышенный расход материала при многоцветной печати

Появление ряби при скоростях 60–100 мм/с

Не самый удобный интерфейс управления с мелким шрифтом

Принтер отлично подойдёт как начинающим пользователям, так и тем, кто ищет доступное решение с функцией многоцветной печати.
