Проектирование плафона светильника в форме Шуховской башни в SolidWorks
На первый взгляд вроде всё просто, но повозиться пришлось.
Исходные требования:
- Высота 150-250 мм
- Узнаваемость конструкции
- Разумная детализация
В интернете нашёл чертёж

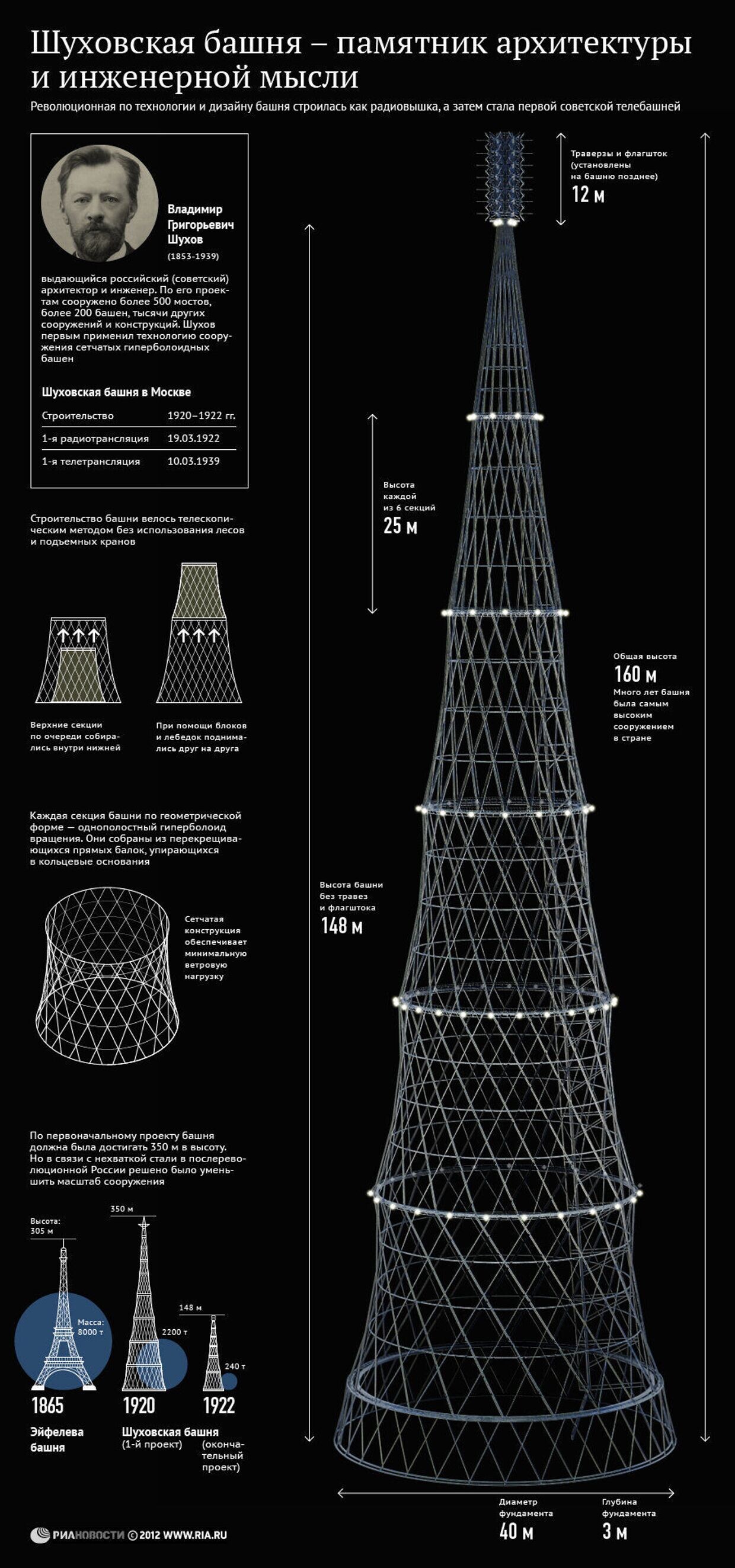

Полезная картинка, есть размеры, по которым можно задать пропорции моей модели, можно приступать.
Начинаю с общей разметки. На виде спереди создаю эскиз
Все линии выполняю вспомогательной геометрией
Диаметр нижнего обруча (D1) задаю вручную, остальные размеры считаю по формулам:
- Диаметр верхнего обруча = D1/6.5
- Высота модели (H1) = D*3.75
- Высота секции = H1/6
В дальнейшем это мне поможет подогнать размеры плафона под базу светильника.
На этом-же эскизе рисую 7 окружностей, из которых потом сделаю обручи, разделяющие секции башни
Для обручей я установил диаметр 2 мм. Для нижнего задаю значения вручную, для остальных указываю ссылку на этот размер. Признак «равенство» для окружностей не ставил, решил поиграться с геометрией на готовой модели.
Закрываю эскиз и оставляю его пока в таком виде
Теперь нужно подготовить траекторию балки, которая пройдёт от основания до верхнего обруча, меняя углы наклона от секции к секции, да ещё и изгибаясь по гиперболической траектории.
Для этого мне понадобилось несколько вспомогательных эскизов.
Создаю горизонтальную плоскость и привязываю её к узлу первого уровня башни
На плоскости создаю эскиз
Окружность выполнена вспомогательной геометрией и привязана к узлу на направляющей.
Добавляю направляющую из центра координат до окружности
Угол задаю 30 градусов от направляющей предыдущего уровня, потом можно будет его корректировать и менять геометрию конструкции.
В аксонометрии начинают просматриваться 2 точки будущей линии траектории балки
Добавляю следующую плоскость для 2-го уровня башни
По аналогии делаю эскиз
Общий вид уже с 3-мя точками траектории
И так для всех уровней
Эскиз последнего уровня
Обратите внимание, здесь угол уже 15 градусов
Скрываю все плоскости и вижу точки траектории закручивания балки снизу-вверх
Теперь нужно разобраться с гиперболоидами
На виде спереди делаю эскиз
Шесть сплайнов соединяют узловые точки секций (уровней) башни. Для нижней секции геометрию задаю вручную, для остальных указываю ссылки на размеры
Чуть крупнее
Итоговый эскиз
И поверхность
На неё я буду проецировать линии направляющей балки
Лирическое отступление.
Очень много времени ушло на корректное проецирование линий на поверхность.
Изначально я начал проецировать с внешней стороны башни
Создаю поверхность, отстоящую от башни на 30 мм
Из начала координат эскиза провожу наклонную линию до горизонтальной направляющей следующего уровня
Чуть отклоняю эскиз и указываю совпадение для точки окончания отрезка и точки со вспомогательного эскиза траектории
Эскиз становится определенным. При изменении значения угла на вспомогательном эскизе отрезок также меняет наклон. Всё как и задумано, но
При проецировании на поверхности создаётся 2 кривые. Одна правильная, вторая ¬ лишняя, и удалить её никак не получалось.
Решение – проецируемый отрезок расположить внутри поверхности!
Итак, на поверхности справа создаю эскиз, из центра координат которого провожу отрезок с произвольным углом до направляющей второго уровня башни
Чуть отклоняю эскиз
Указываю совпадение с точкой вспомогательного эскиза
Проецирую на поверхность
Для следующего отрезка создаю вспомогательную плоскость
Привязка плоскости к вертикальной оси (совпадение) и направляющей оси (перпендикулярность). На плоскости создаю эскиз, аналогичный предыдущему
Привязываю к следующей направляющей
Общий вид
Проецирую
Точки начала и конца линий совпали
И так для всех уровней
Вот так линия выглядит сверху
А это вспомогательная геометрия, без которой линию не построить
Прячу всё лишнее
Формирую объединенную кривую
На плоскости сверху рисую эскиз профиля балки
Связываю центр эскиза с направляющей кривой точкой пронзания
Дальше всё просто. Бобышка по траектории
Чтобы не бороться с нулевой геометрией, делаю обручи башни, используя самый первый эскиз
Отражаю балку
Круговой массив основной и отраженной балки
Пока жду завершения операции, успеваю заказать новый ноут))
Придаю толщину направляющей поверхности
Оцениваю, как это будет смотреться в прозрачном виде
Вспоминаю про крепёж к базе светильника. В моём случае это будет стакан с посадкой на конус
И предфинал
Поэкспериментировал с углами наклона балки: всё задуманное работает, геометрия меняется, но нужно внимательно следить чтобы проецируемый отрезок не соприкасался или не пронзал поверхность, это вызывает ошибку, которую сложно откатывать назад.
Теперь жду доставку DIY KIT с Али, под него буду подгонять базу и размер плафона
Побочный продукт моделирования распечатан и размещён в каталоге моделей.
