«Потапыч Express - доставка мёда в день заказ» - именно под таким названием хотел бы представить свой проект на конкурс летающих медведей (#летающиймедведь). Прототипом для проекта стал по настоящему легендарный советский и российский бомбардировщик Ту-95, выполненный в слегка мультяшном стиле, но по возможности с высокой детализацией. За основу взята определённая модификация, а именно - Ту-95МС, а из других модификаций позаимствованы лишь мелкие детали. Оригинальный самолёт достаточно агрессивен по внешнему виду, колоритен и специфичен в своей конструкции - узкий и длинный фюзеляж с массивными крыльями. Вот поэтому и хотелось придать самолёту более добрый вид.

Внимание много картинок!

Часть 1 - Официальная

Немного из Википедии, совсем чуть чуть.

Ту-95 (проект «95», изделие «В», по кодификации НАТО: Bear - «Медведь») - советский и российский турбовинтовой стратегический бомбардировщик-ракетоносец, самый скоростной в мире самолёт с турбовинтовыми двигателями. До настоящего времени - единственный в мире серийный бомбардировщик и ракетоносец с турбовинтовыми двигателями. Являлся советским символом обеспечения военно-стратегического паритета в холодной войне. Размер модели получился не маленький, но это минимальный приемлемый размер, который позволил мне воплотить все свои идеи.

Данный самолёт является самым грозным из всех летающих медведей, да и просто из существующих медведей в мире. Стоит на вооружении вот уже более полувека и имеет в активе порядка 60 мировых рекордов.

Вот на этом официальную часть хотелось бы сразу закончить!

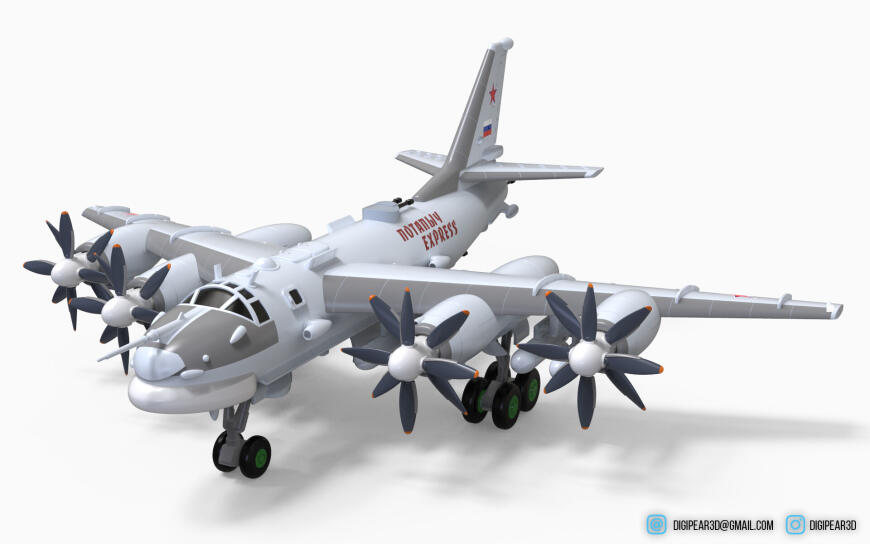

Ракурс 1.

Ракурс 2.

Ракурс 3.

Ракурс 4.

Часть 2 - Основная

Технические характеристики проекта:

- Размах крыльев - 474 мм

- Длина по корпусу - 354 мм

- Длина максимальная - 395 мм

- Высота - 177 мм

- Диаметр корпуса - 50 мм

- Длина бомбы ФАБ-1500 - 31 мм

- Длина ракеты Х-55 - 70 мм

Вооружение:

- Фугасная бомба ФАБ-1500 - 6 шт. (бомбовый отсек)

- Крылатые ракеты Х-55 - 8 шт. (внешние подвесы)

- Авиационная пушка калибра 23 мм - 6 шт. (в 3-х установках)

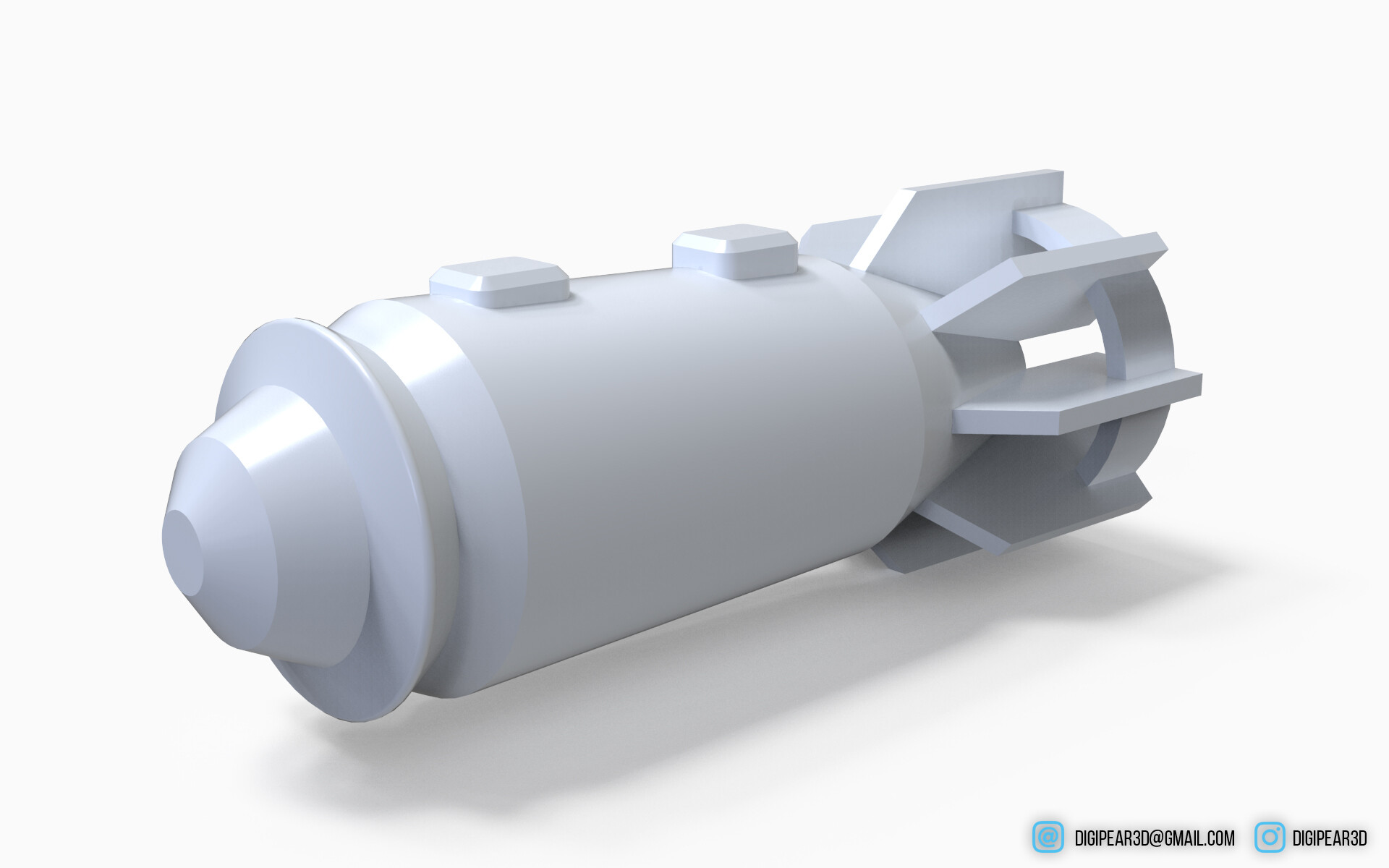

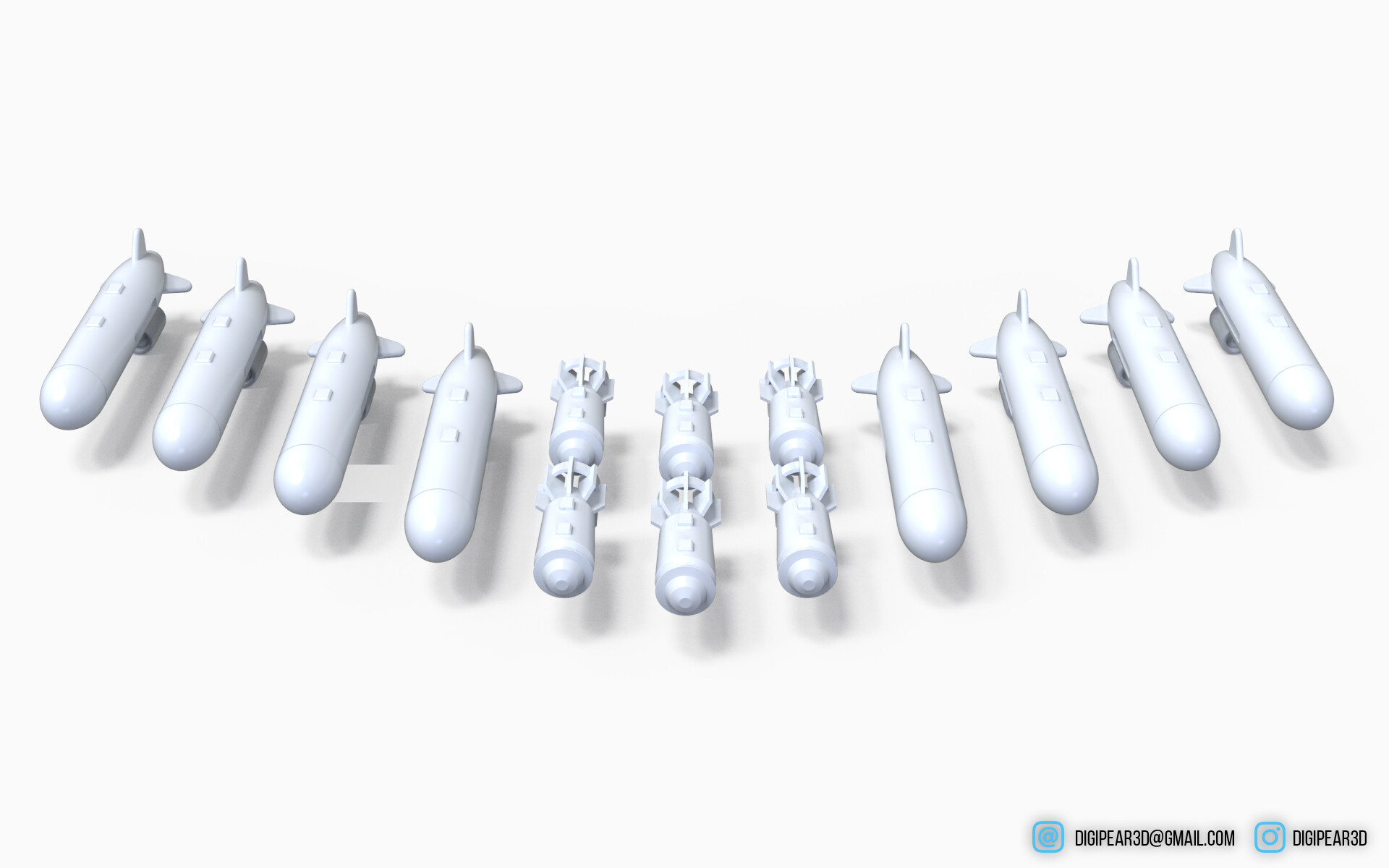

Бомба ФАБ-1500.

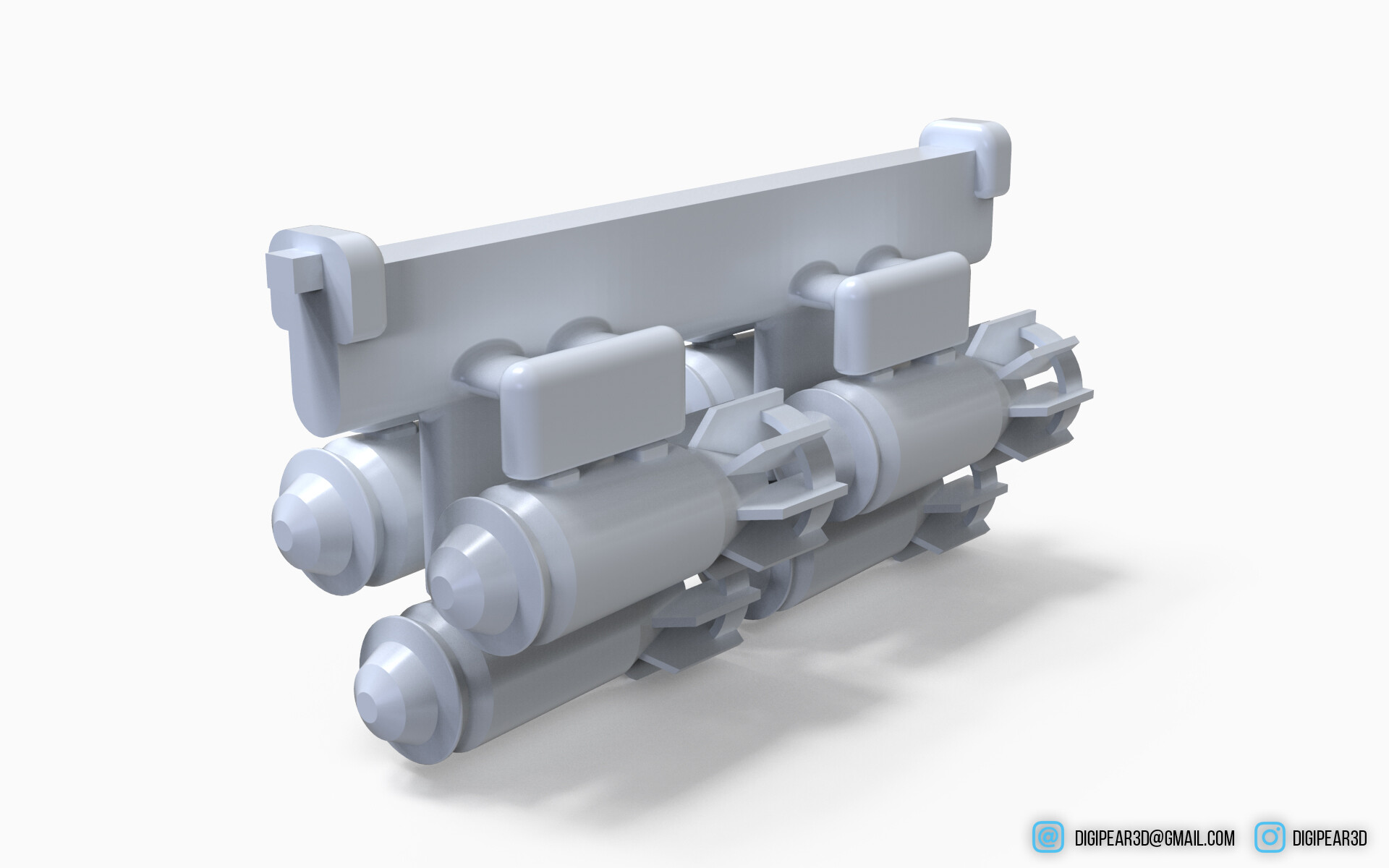

Бомбы ФАБ-1500 на подвесе бомбового отсека.

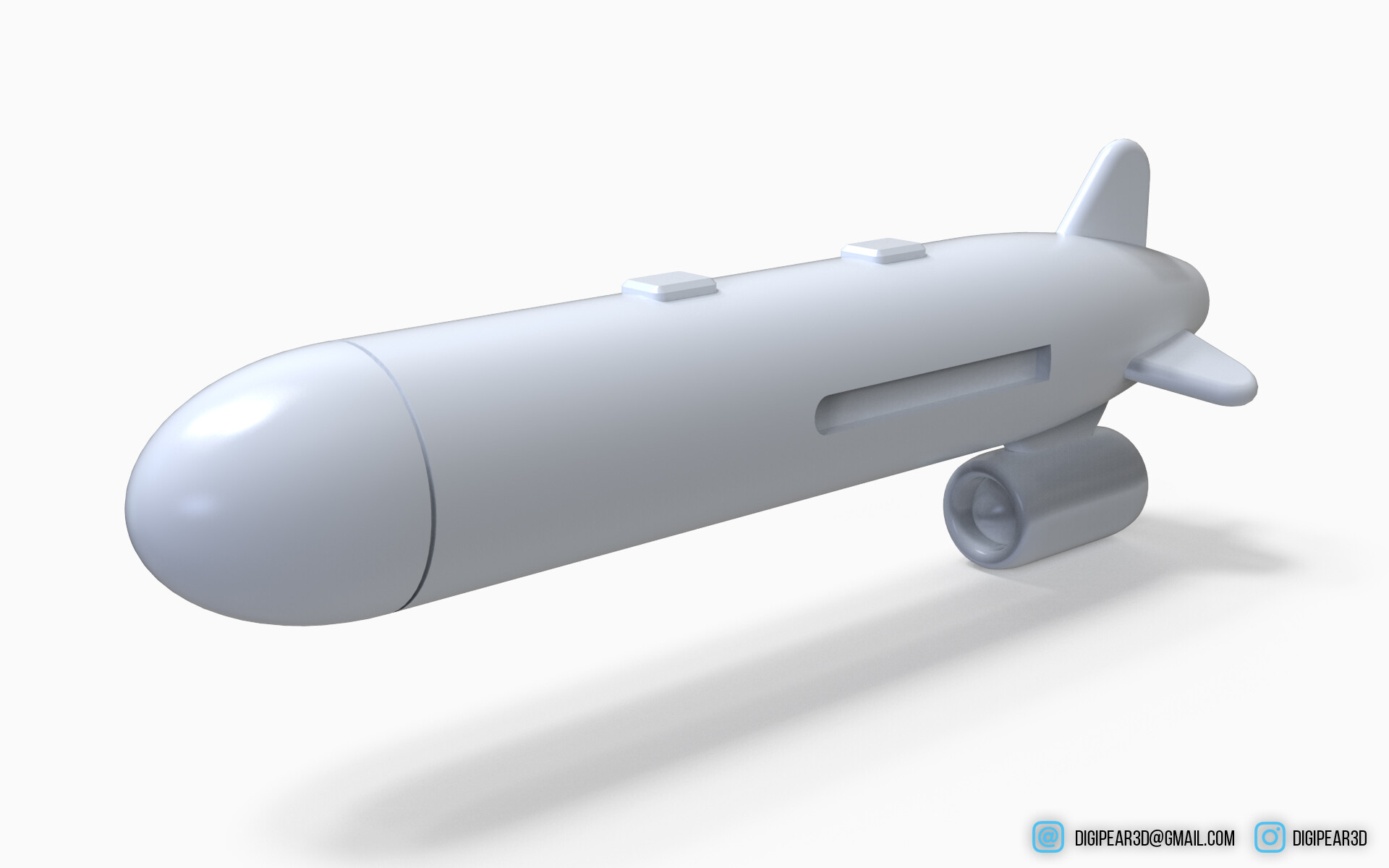

Крылатая ракета Х-55.

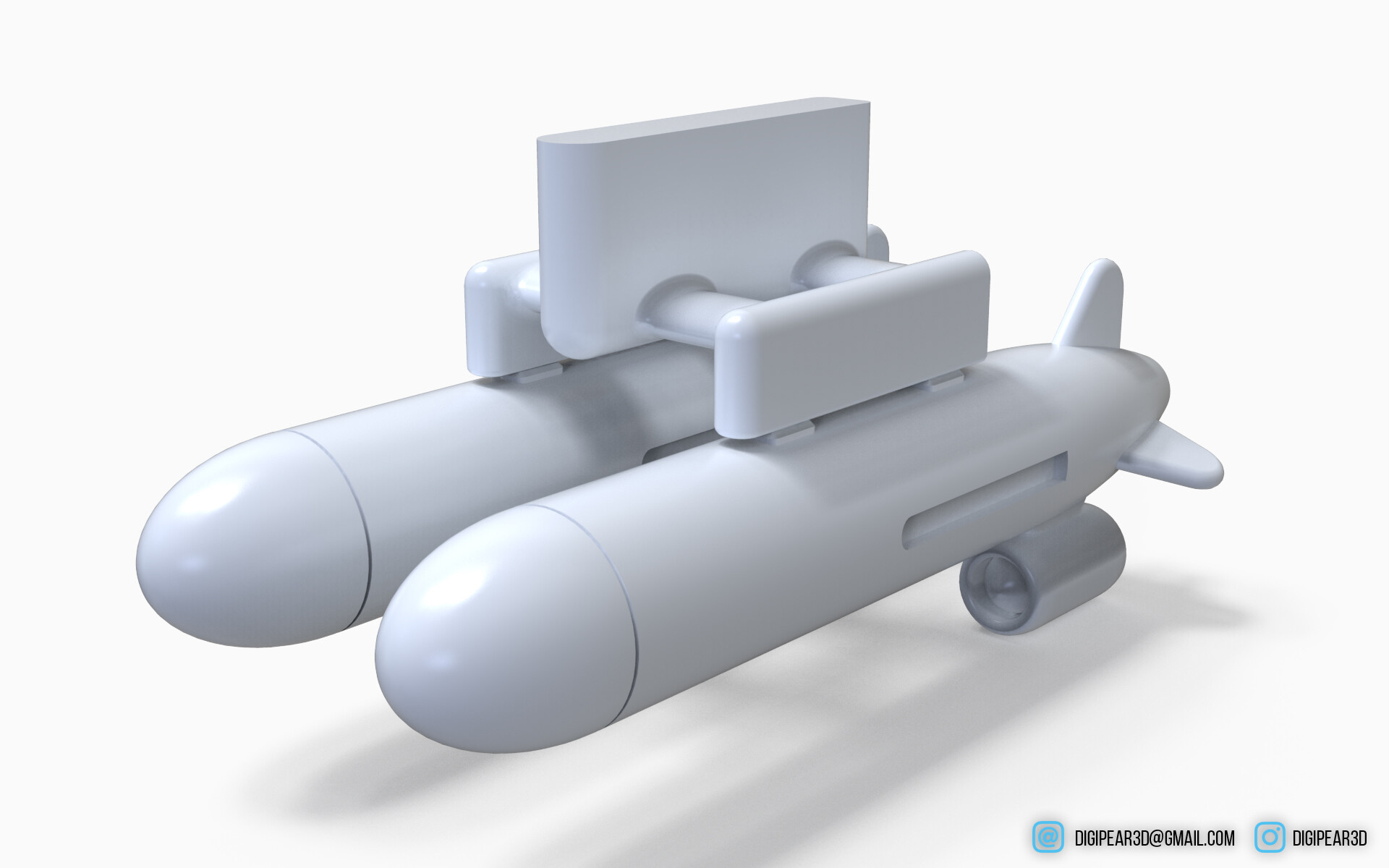

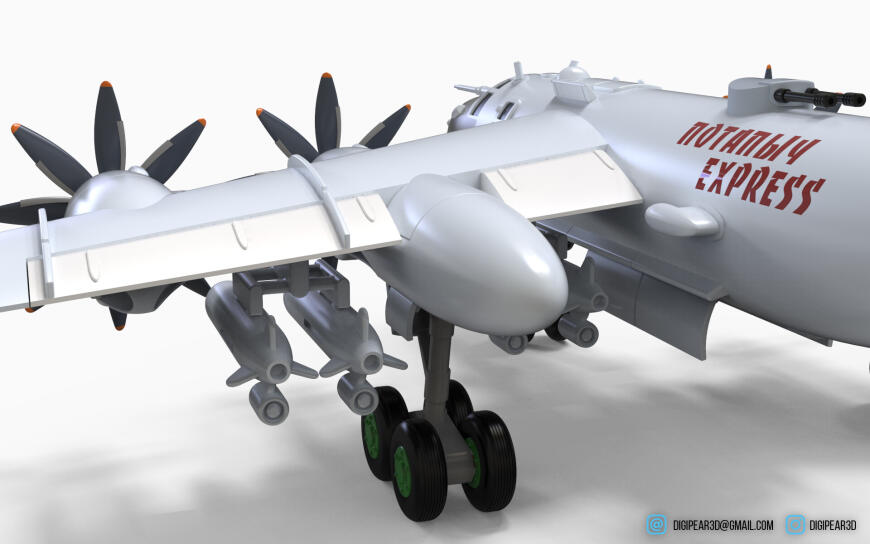

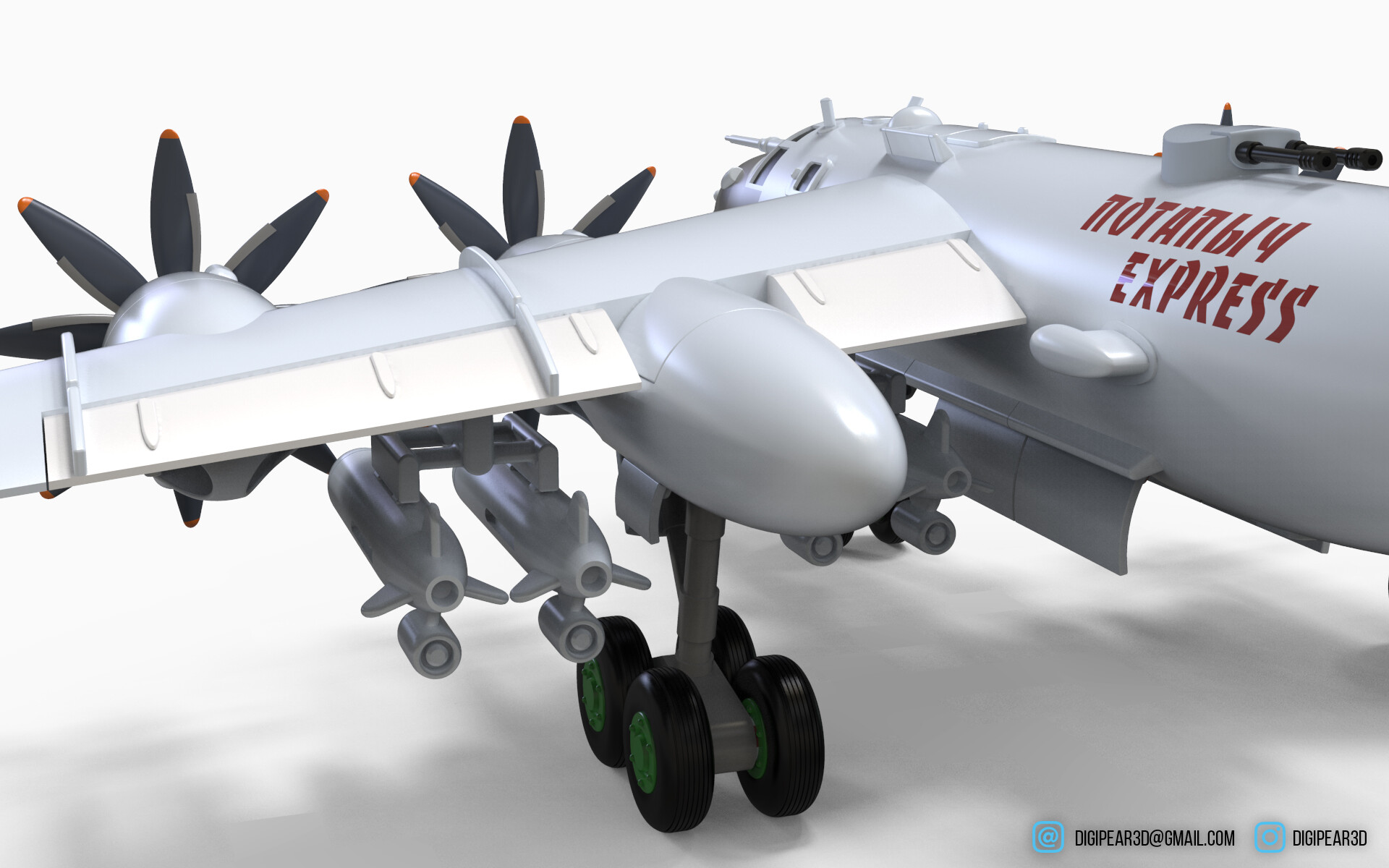

Крылатая ракеты Х-55 на внешнем подвесе.

Количество деталей:

- Сам самолёт - 188 дет.

- Вооружение - 52 дет.

Особенности проекта:

- Высокая детализация.

- Детализированный бомбовый отсек

- Створки бомбового отсека можно установить как в открытом, так и в закрытом положении.

- Створки ниш шасси можно установить так же в обоих положениях (при закрытом положении шасси не устанавливаются).

- Подвижные винты.

- Подвижные верхняя и нижняя турели на корпусе.

- Возможность установки разного вооружения.

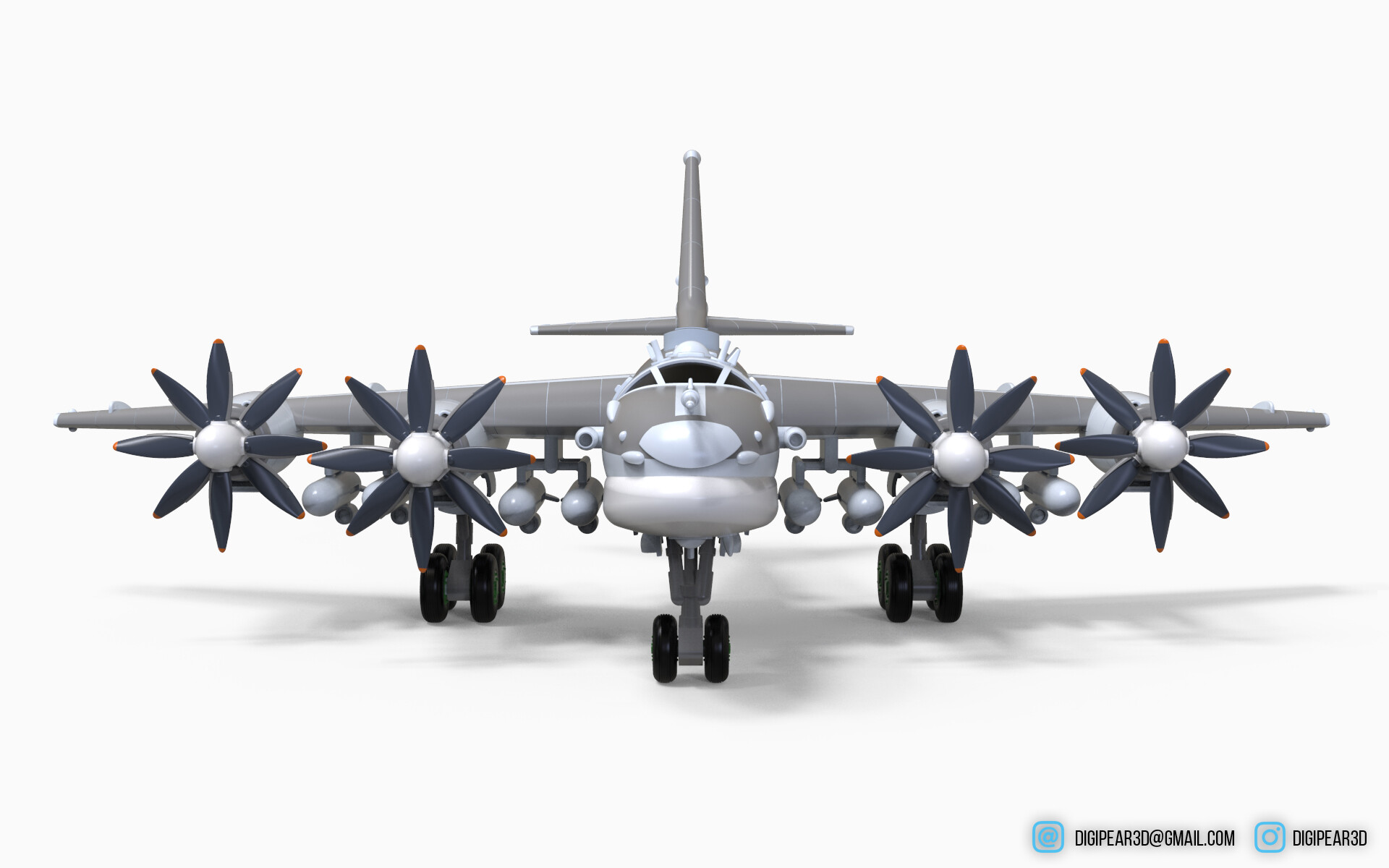

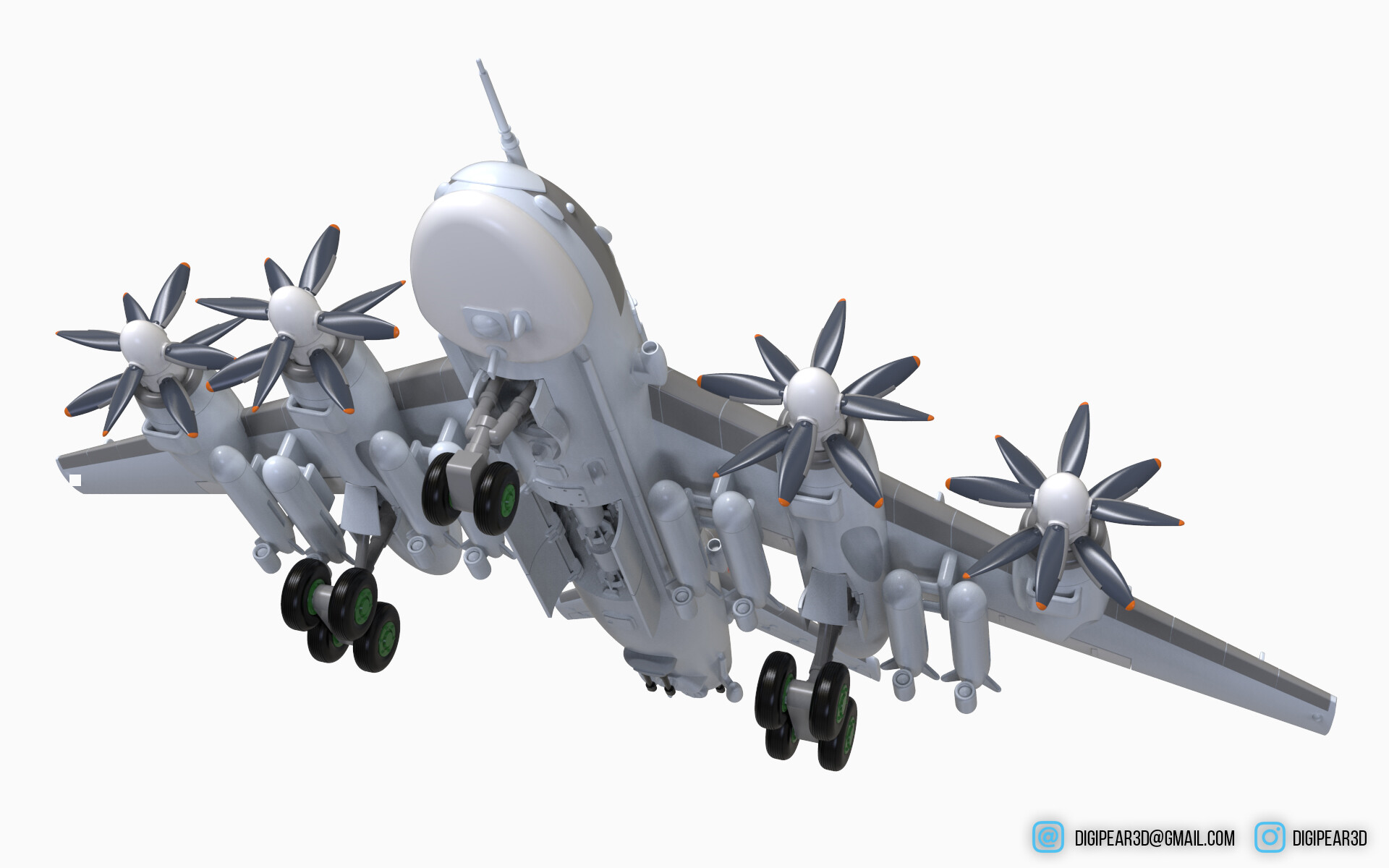

Вид с носа.

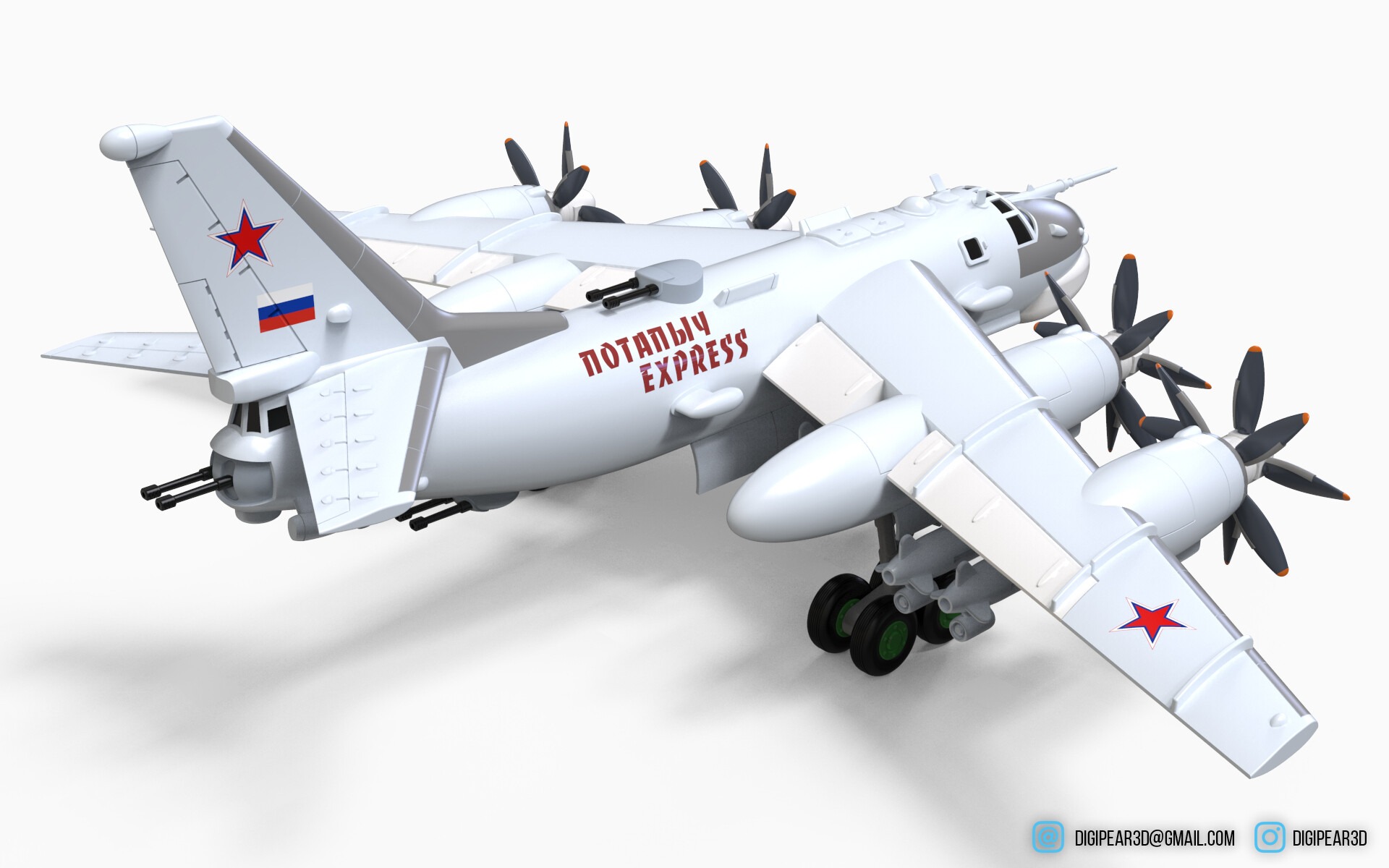

Вид с кормы.

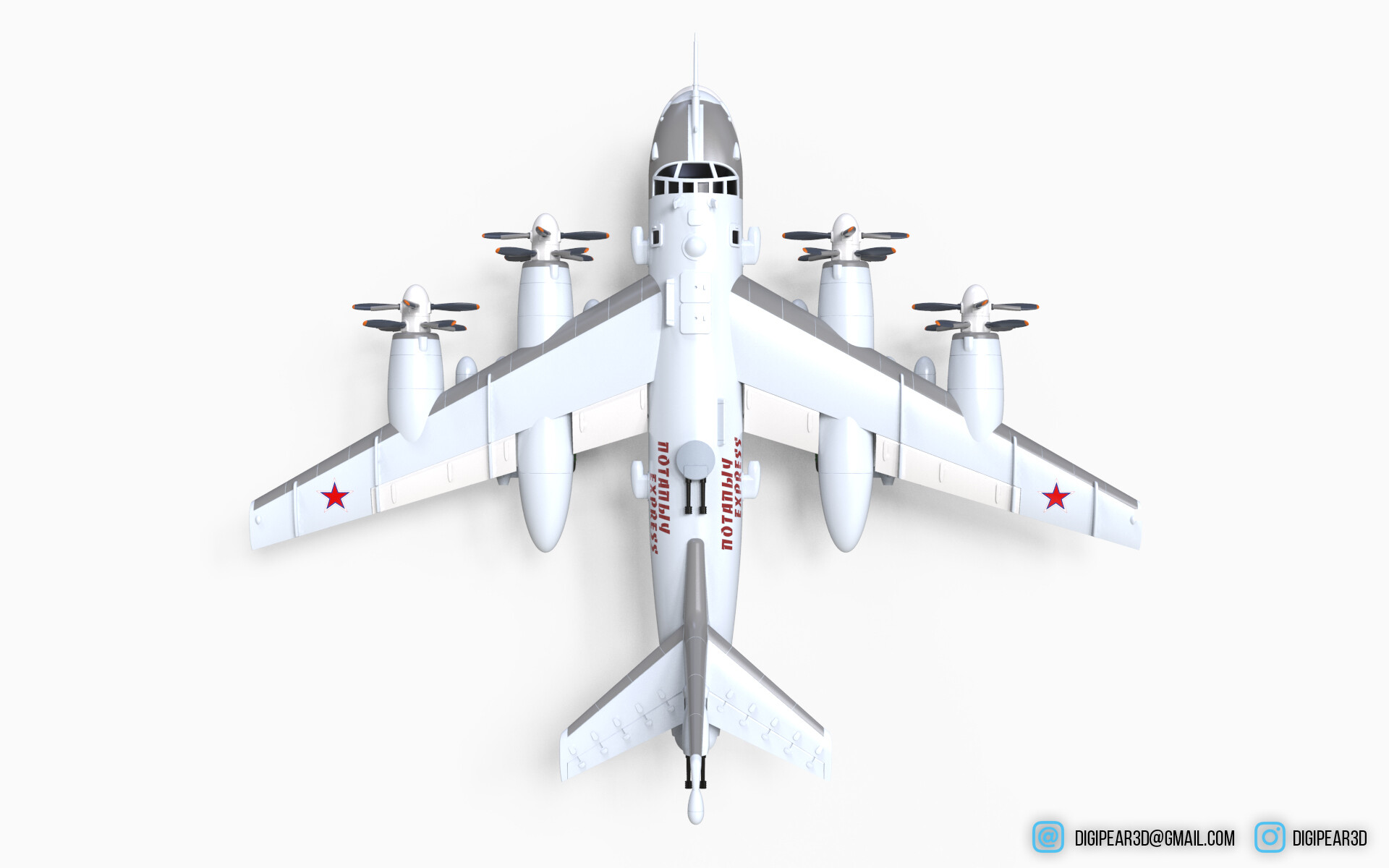

Вид сверху.

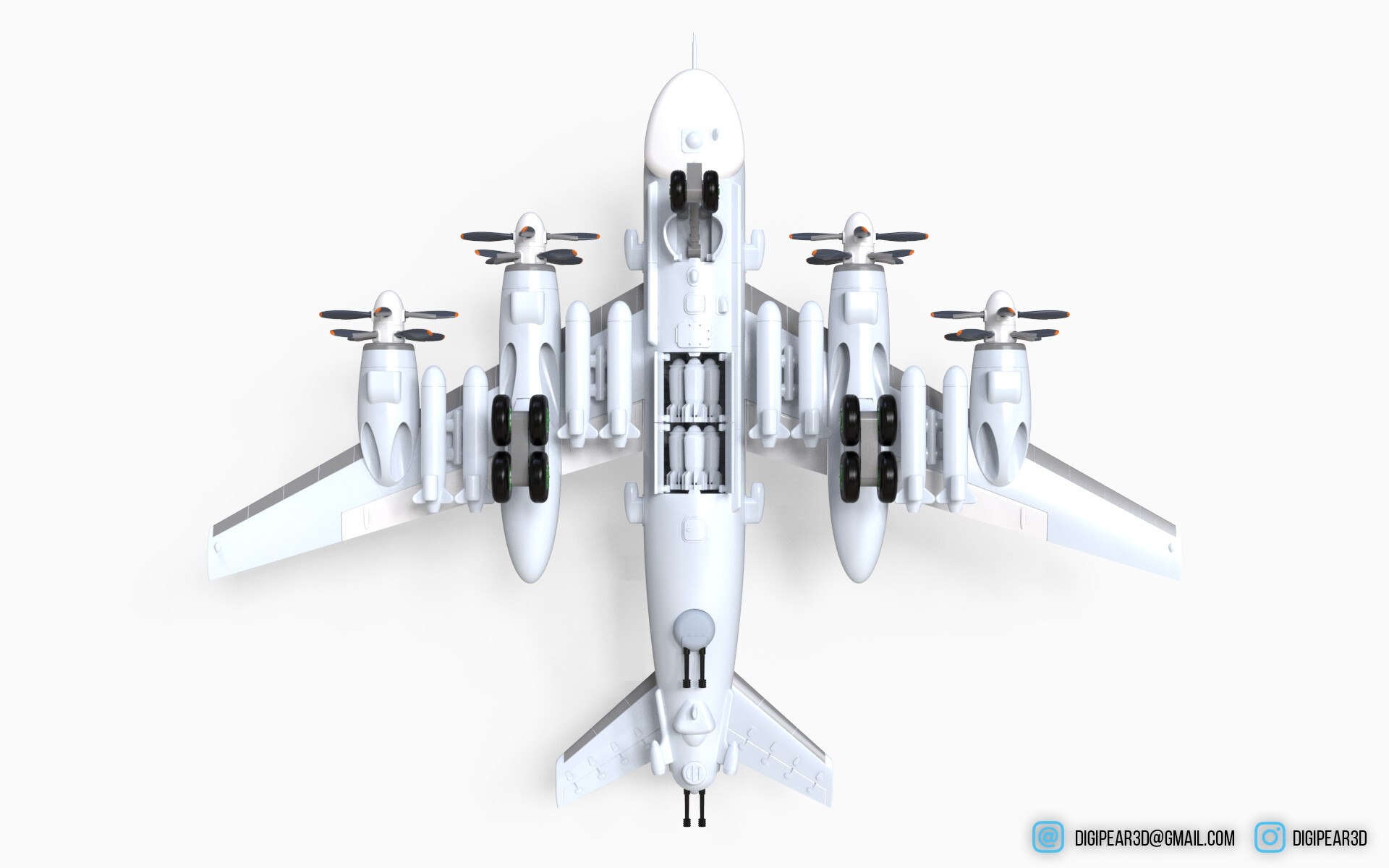

Вид снизу.

Вид на правый борт.

Вид на левый борт.

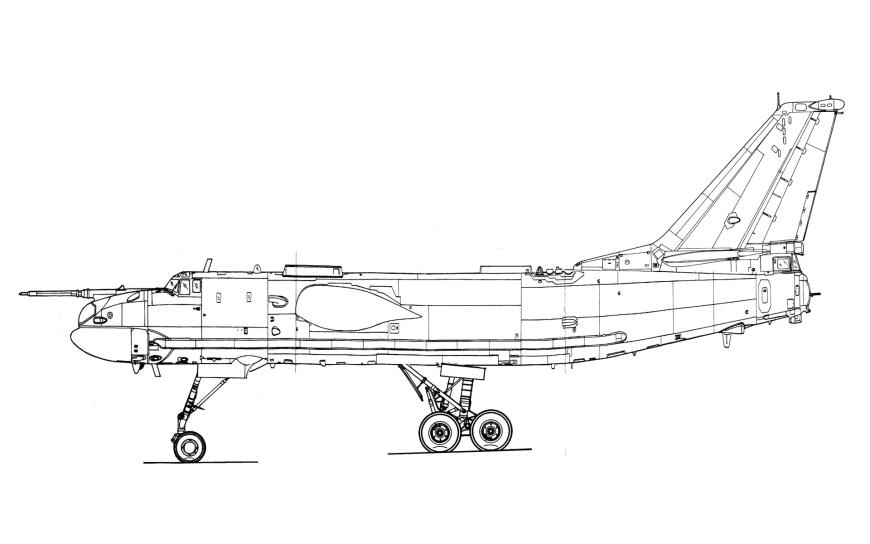

Основные пропорции корпуса модели были определены на основе масштабирования различных частей чертежа боковой проекции самолёта. Все трёхмерное моделирование выполнялось в программе T-Flex CAD 3D. Такое большое количество деталей обусловлено тем, что практически все мелкие детали выполнены отдельно от корпуса для возможности их фотополимерной печати и удобства окраски. А вот сам корпус, имеющий в длину 354 мм, можно выполнить уже на FDM для уменьшения себестоимости.

Окраска на рендерах носит лишь условный характер, в реальности она гораздо более сложная, но я уже просто не успевал уделить достаточное время визуализации, да и ноутбук домашний просто стар для таких нагрузок. К этому моменту я ещё вернусь в будущем - планов много.

Самое сложное и проблемное место, это примыкания крыла к корпуса, поэтому этот стык был усилен двумя 6 мм шпильками, проходящими поперек корпуса и заходящими своими концами в консоли крыльев. Также крыло одновременно является и самой большой деталью, длина которой составляет 220 мм. Расположив элементы по диагонали и с наклоном, можно распечатать на принтере со стандартным полем 200х200х200 мм.

Вид на крыло спереди.

Вид на крыло сзади.

Часть 3 - Перспективная

В данный момент этот проект достиг своего промежуточного финиша. Он полностью готов к печати и последующей сборке и окраске.

В планах на будущее хочется выполнить следующее:

- Превратить самолёт в полноценную диораму

- Добавить самолёту аэродромный топливный заправщик.

- Добавить самолётный тягач.

- Добавить аэродромное оборудование.

- Освоить ZBrush и научиться моделировать мультяшных персонажей.

- В пару к самолёту сделать такую же стилизованную модель заправщика Ил-76 и высотного перехватчика МиГ-31.

- Разнообразить вооружение, включая «Царь-бомбу», ФАБ-5000, ФАБ-9000, ракеты Х-20, Х-22, Х-101 и иное подвесное вооружение.

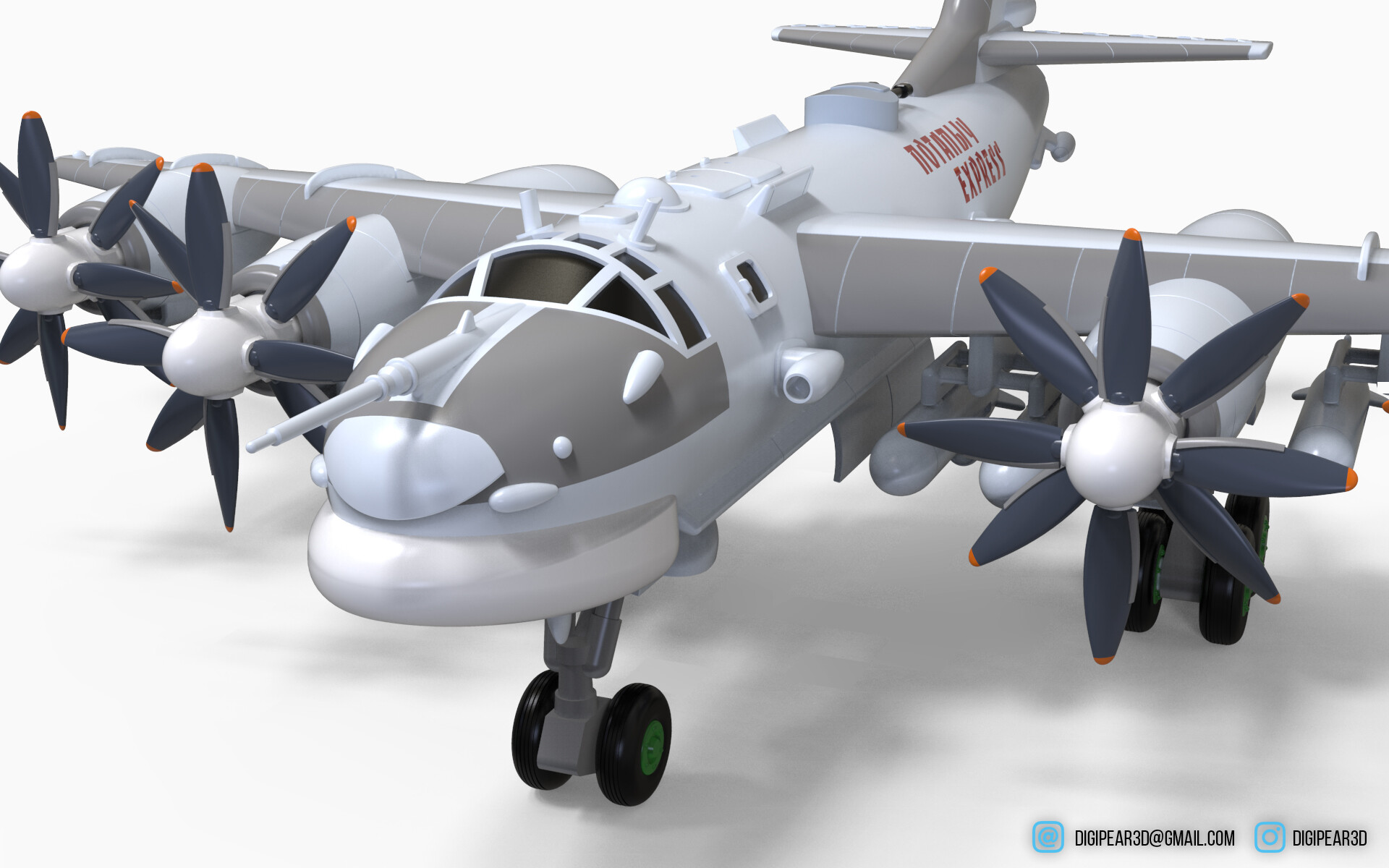

Кабина крупным планом.

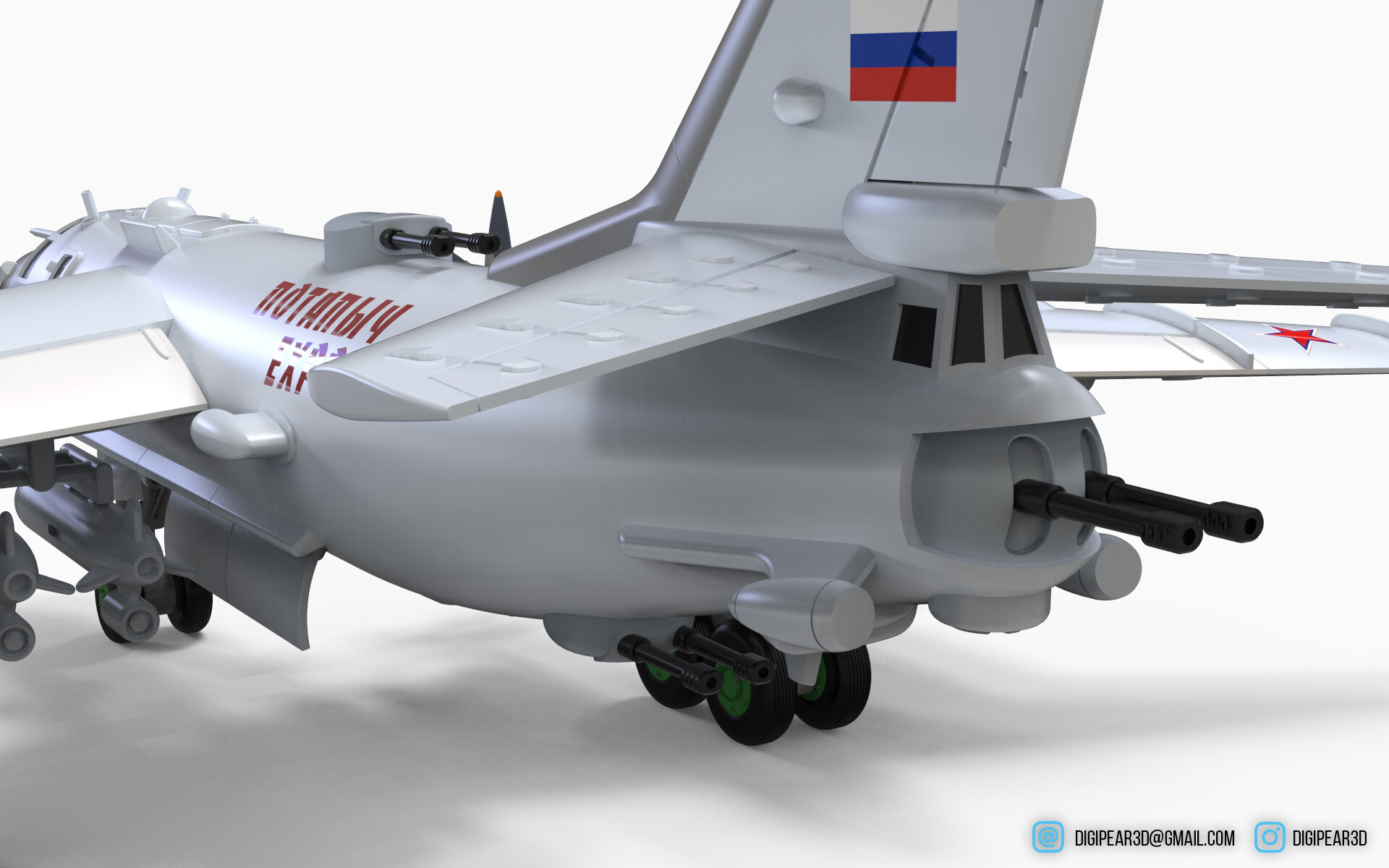

Хвостовое оперение крупным планом.

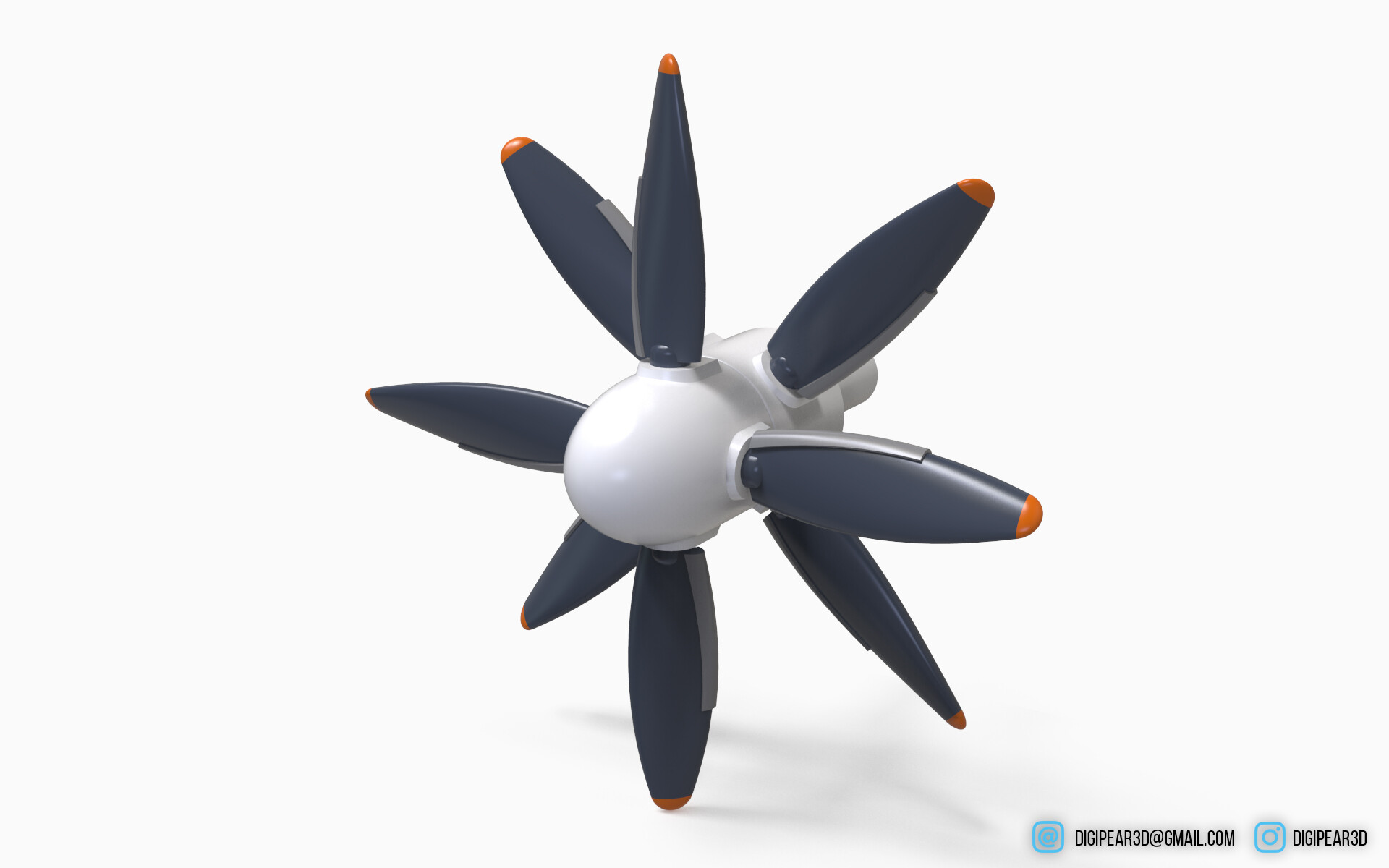

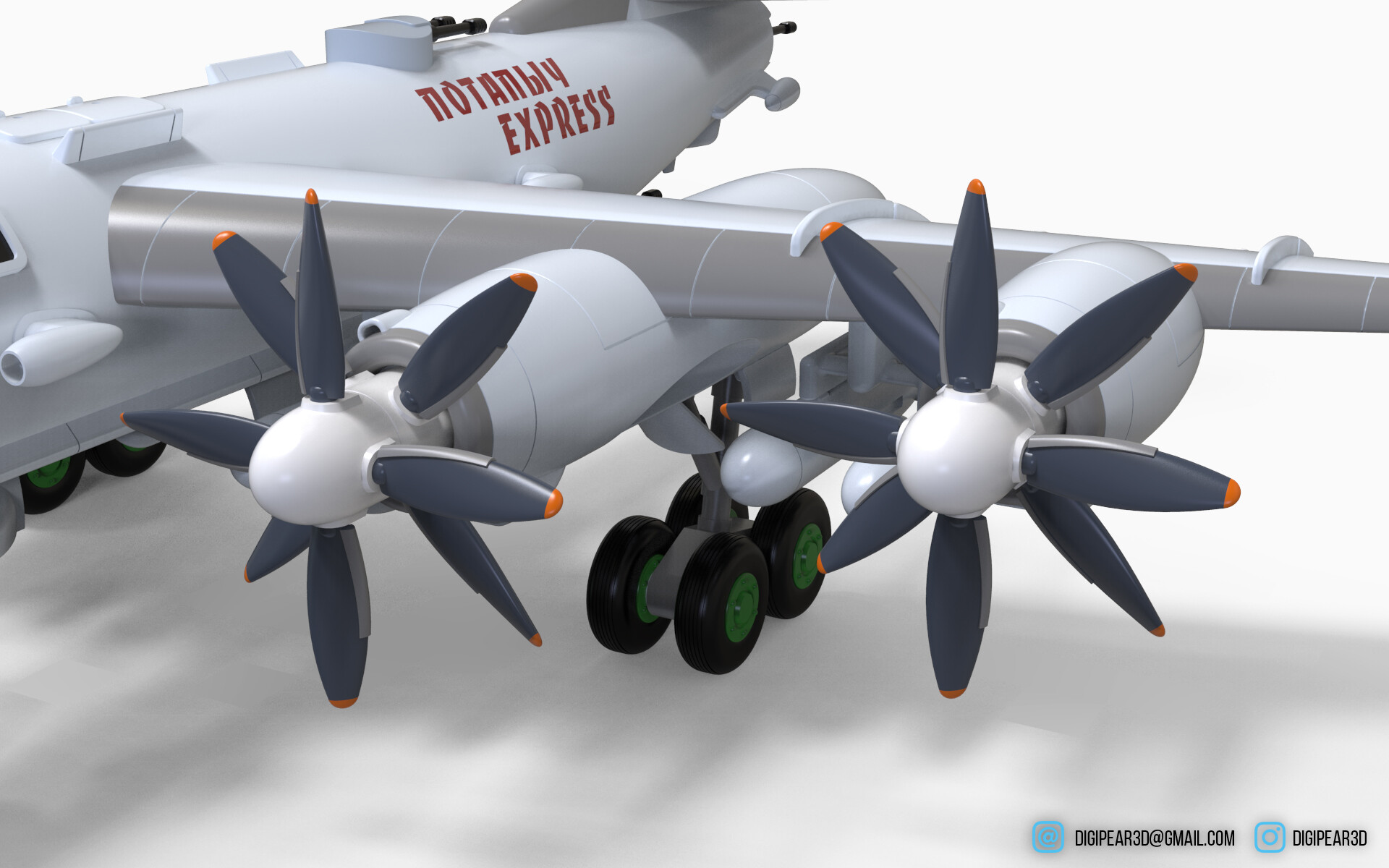

Винт.

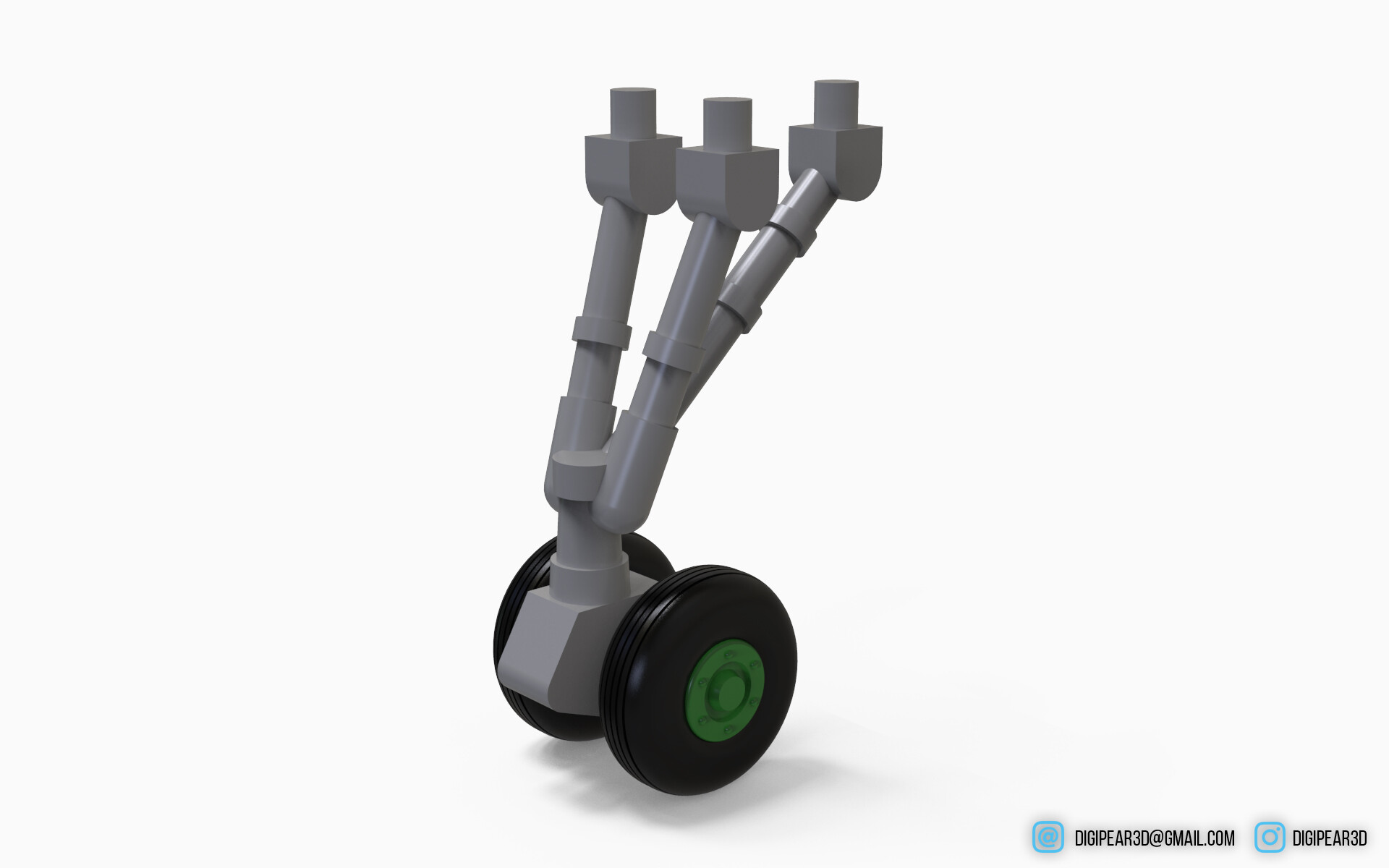

Носовое шасси.

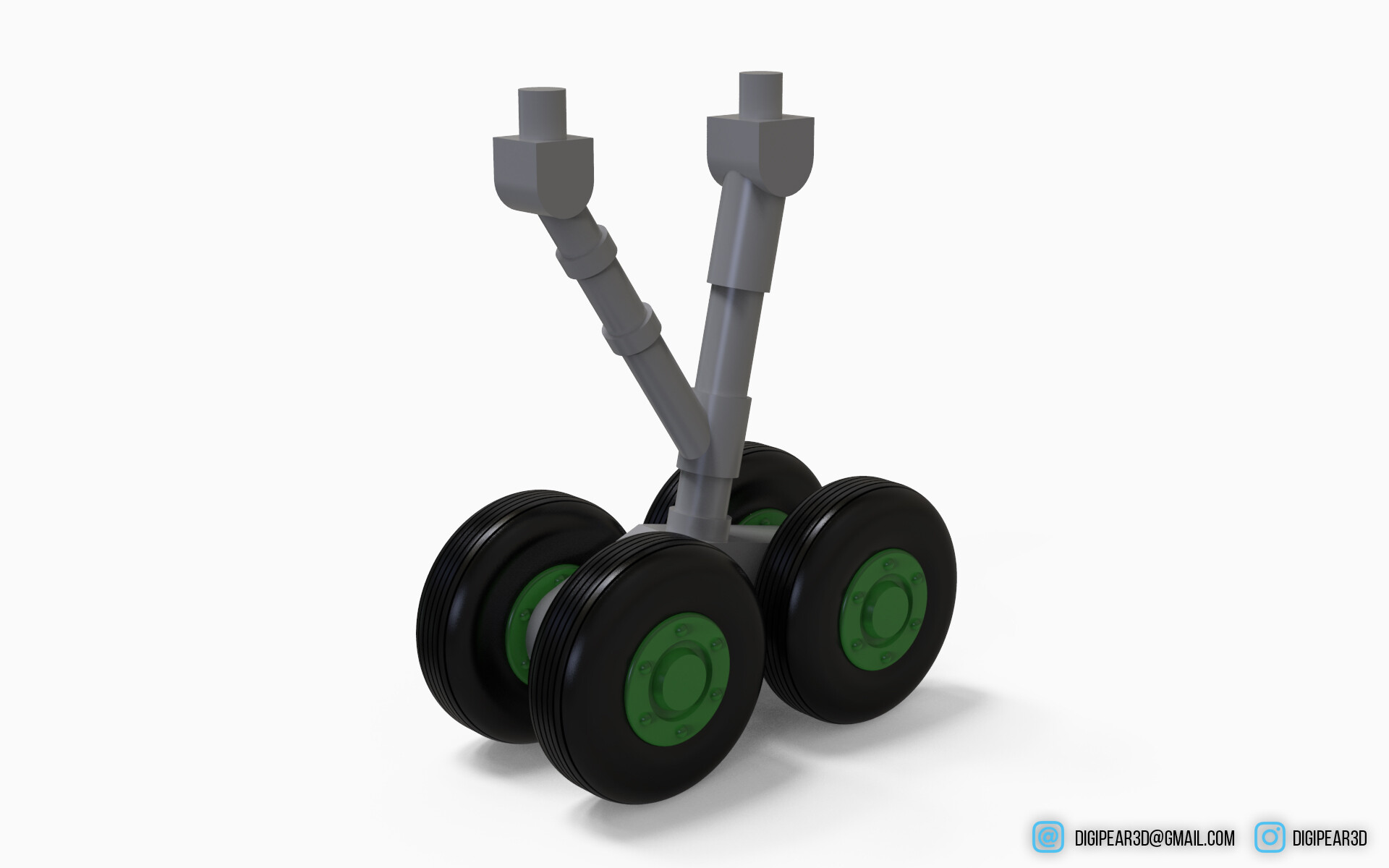

Бортовое шасси.

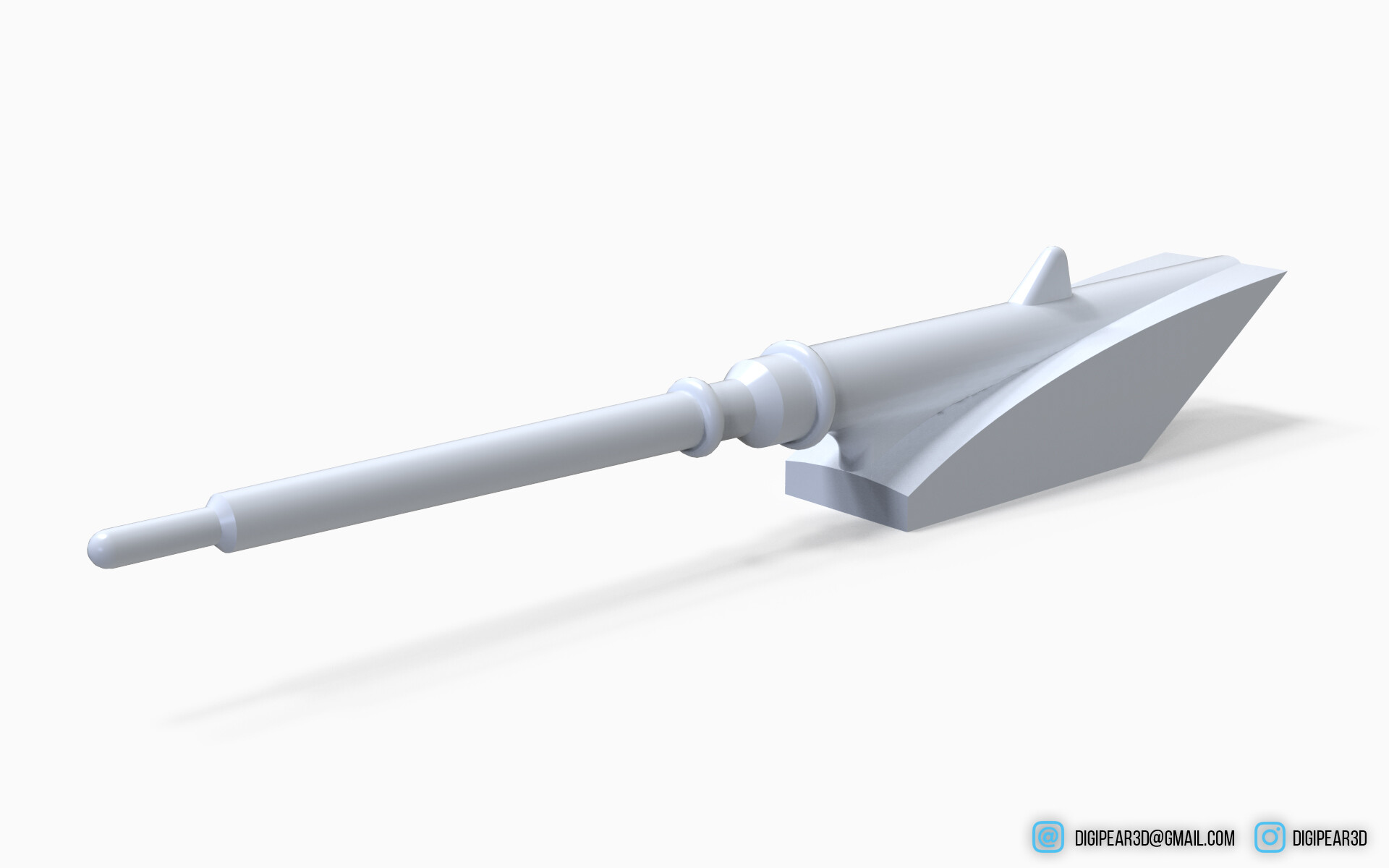

Носовой шпиль (вообще не знаю как он называется).

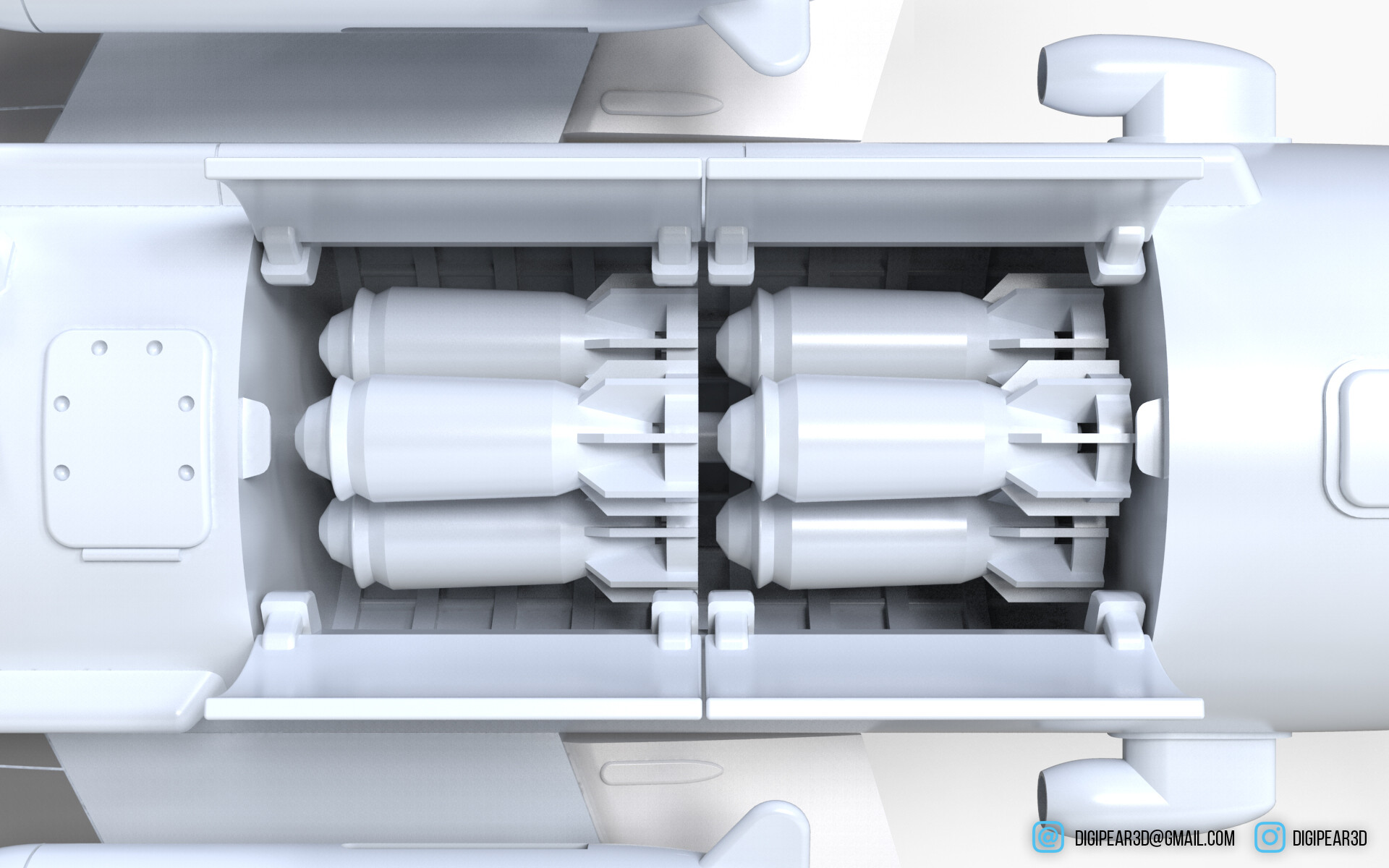

Детализация бомбового отсека.

Детализация бомбового отсека.

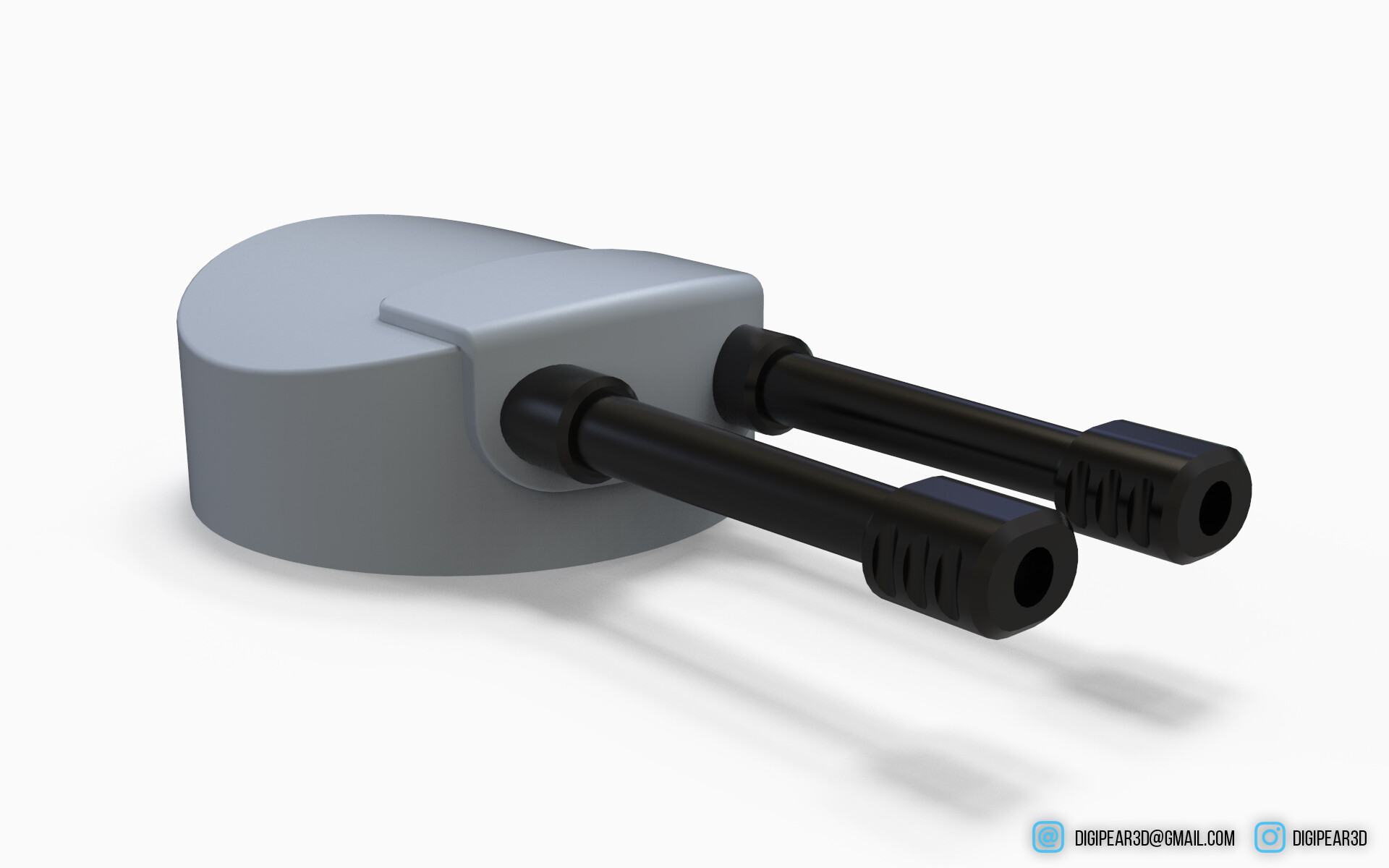

Верхняя турель.

Нижняя турель.

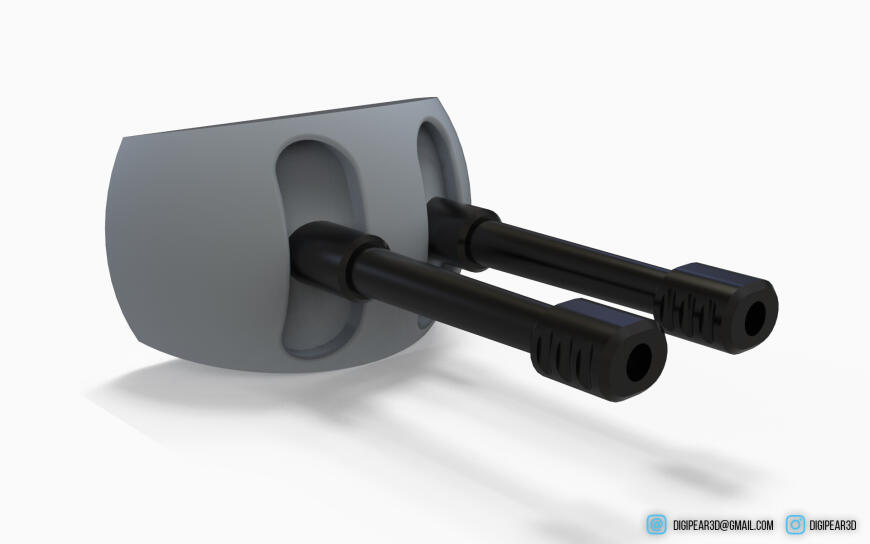

Кормовая турель.

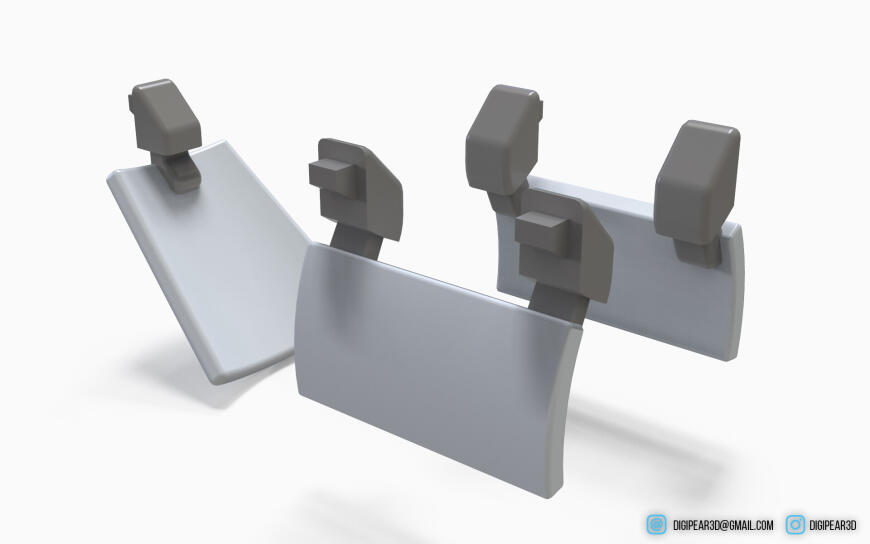

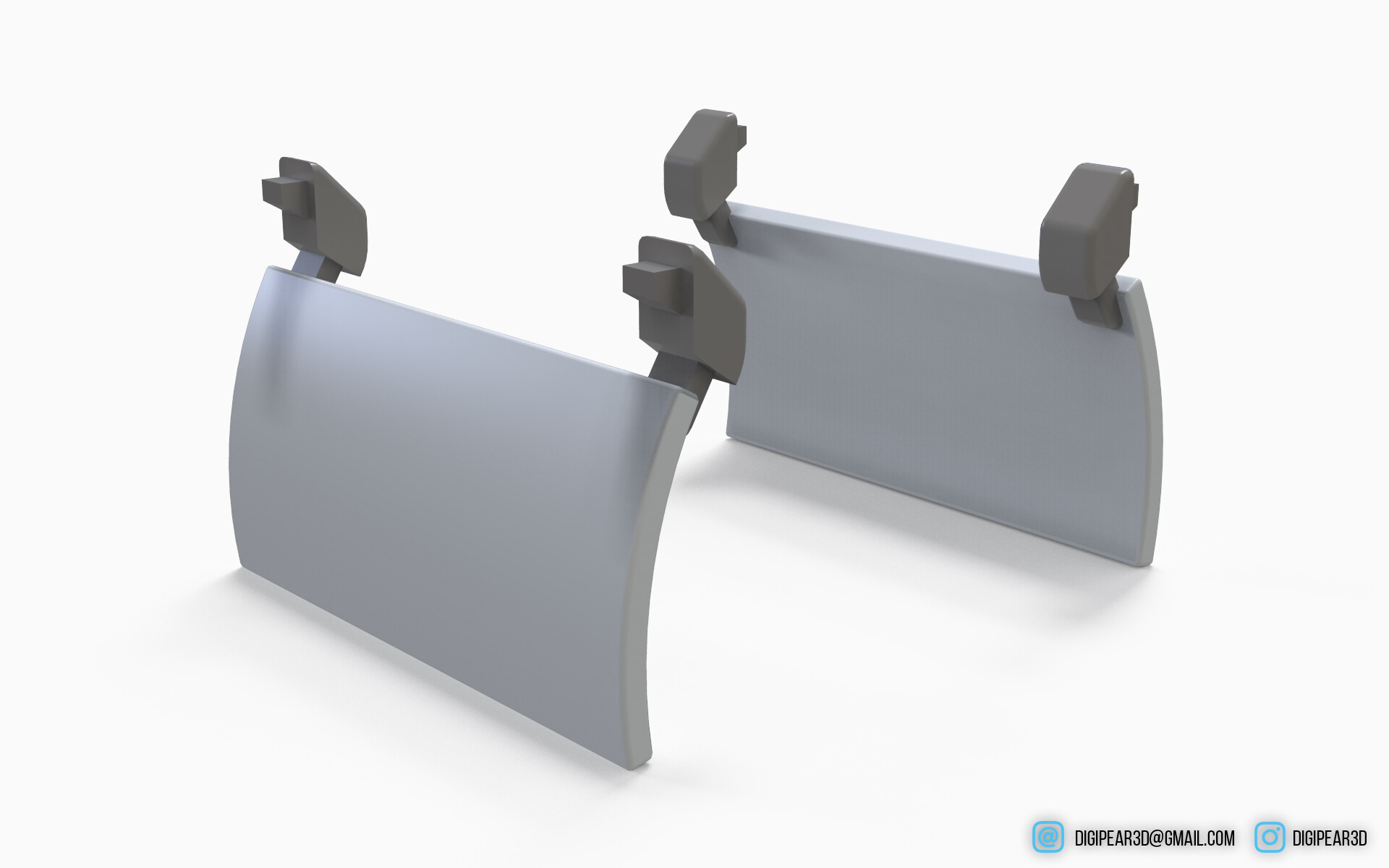

Створки бомболюка.

Створки носового шасси.

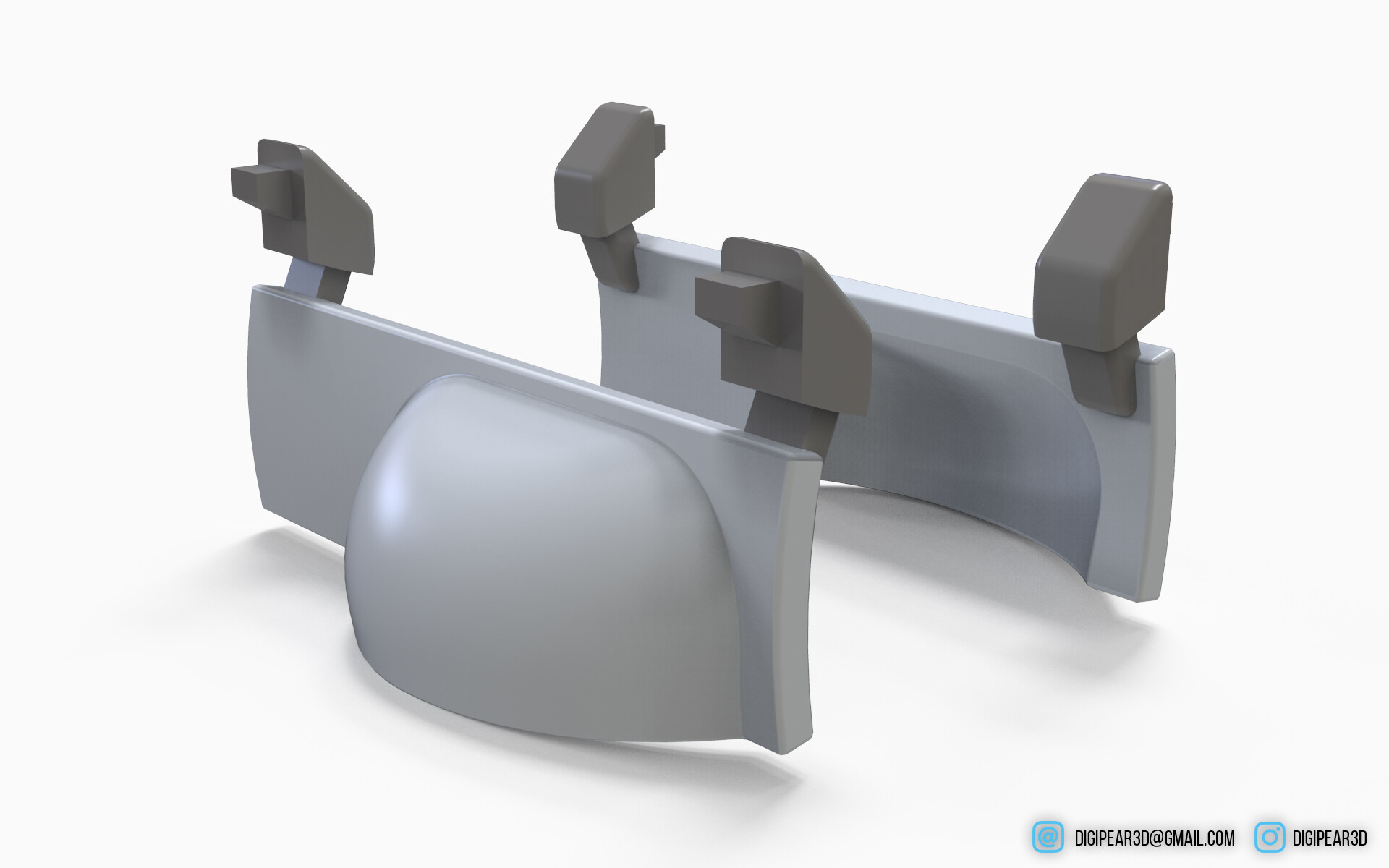

Створки бортового шасси.

Часть 4 - Печальная

12 ноября во второй и последний день Великой Китайской Распродажи на Aliexpress я приобрёл принтер Anycubic Vyper с московского склада. Выбор был как раз между ним и летающим медведем 5-ой серии. Но вот спустя месяц я принтер так и не получил, более того его даже не выслали в мой адрес, по срокам должен был прийти до 24 ноября. Общение с продавцом привело к обещанию вернуть деньги, чего в данный момент и ожидаю. Обидно, но да ладно.

По вышеописанной причине печать выложить не могу и не знаю когда смогу её начать. Но к покраске успел подготовиться.

На этой печальной ноте и закончим.

С Уважением ко всем участникам портала 3DToday, Дмитрий!

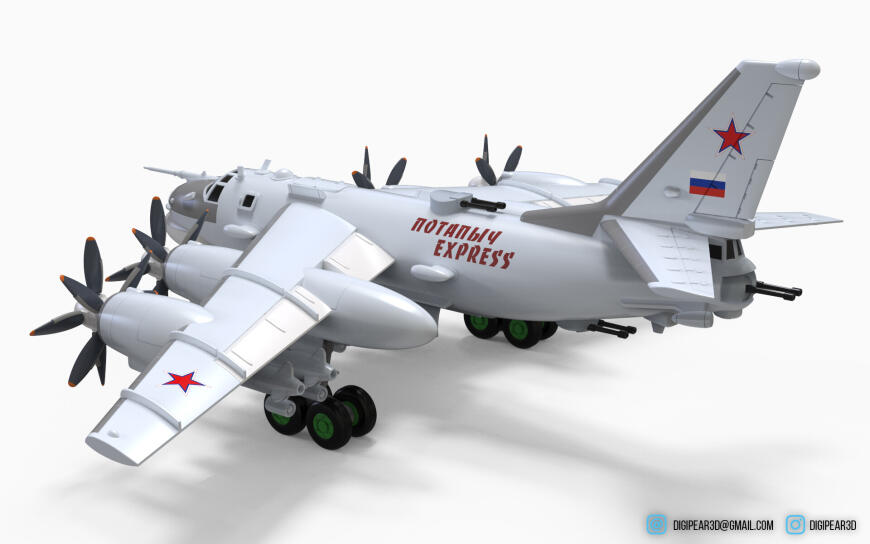

Последний красивый ракурс.
