Компания REC выпустила новые композиты для FDM 3D-печати на основе PETG и PPS

Вслед за обновленными филаментами FormaX и UltraX, переименованными в CF Max и Dronamid, предприятие представило еще четыре, на этот раз совершенно новых композиционных материала на основе полиэтилентерефталатгликоля (PETG) и полифениленсульфида (PPS).

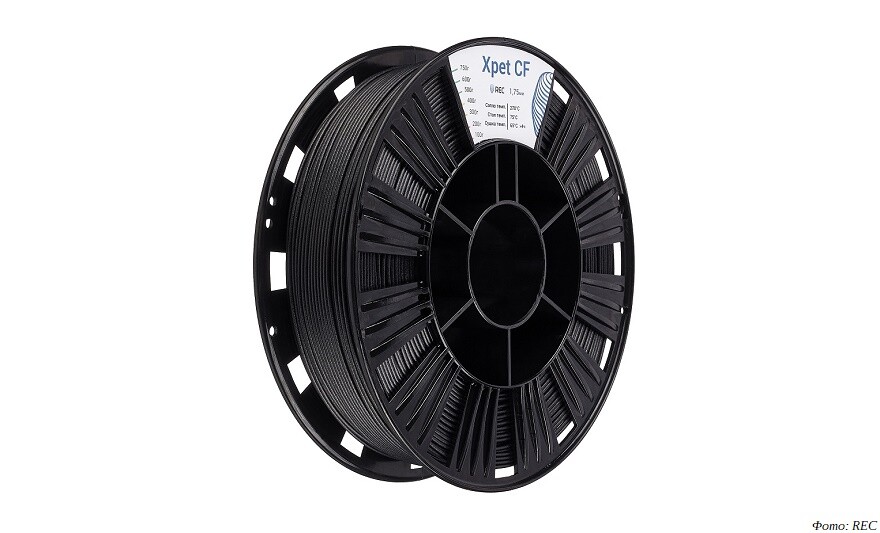

REC XPET CF

Композит XPET CF изготавливается на основе ПЭТГ и содержит пятипроцентную массовую долю углеволокна. Этот материал отличается хорошей ценовой доступностью и позволяет обходиться без 3D-принтеров с термокамерами благодаря низкой усадке полимерной матрицы, дополнительно снижаемой углеволоконным наполнителем. Армирующие волокна повышают жесткость и износостойкость композита, при этом относительно малая доля наполнителя снижает риски образования пробок, хотя из-за наличия абразивных волоконных добавок для работы с этим филаментом все равно требуются износостойкие сопла из закаленной стали, карбида вольфрама или искусственных камней.

Рекомендуемые параметры 3D-печати и характеристики композита REC XPET CF:

• Температура хотэнда: 270°C
• Температура столика: 75°C
• Обдув: 20-40%
• Предел прочности на изгиб вдоль слоев: 107,1 МПа
• Предел прочности на изгиб поперек слоев: 80,18 МПа
• Относительное удлинение при разрыве вдоль слоев: 21,7%
• Относительное удлинение при разрыве поперек слоев: 14,75%
• Предел прочности на растяжение вдоль слоев: 66,2 МПа
• Предел прочности на растяжение поперек слоев: 46,55 МПа
• Минимальный радиус изгиба: 60 мм
• Оттенок по цветовой системе RAL: 9011 (графитовый черный).

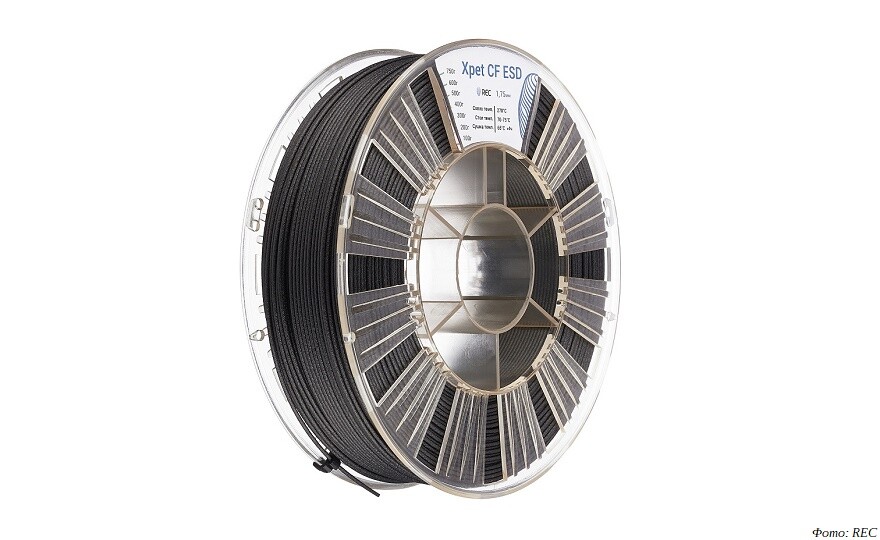

REC XPET CF ESD

Специализированный композит с антистатическими свойствами XPET CF ESD тоже использует в качестве полимерной основы ПЭТГ, но со значительно более высокой долей углеволоконного наполнителя — тридцать процентов от общей массы. Углеволокно — неплохой проводник, благодаря чему композит способен рассеивать статические заряды. XPET CF ESD предназначен в первую очередь для 3D-печати креплений плат, оснастки роботизированных сборочных линий и других приложений, связанных с чувствительной электронной техникой. Как вариант, благодаря высокой жесткости и прочности XPET CF ESD подойдет для изготовления нагруженных деталей, не связанных с электроникой.

Рекомендуемые параметры 3D-печати и характеристики композита REC CF ESD:

• Температура хотэнда: 270°C
• Температура столика: 70°C
• Обдув: 20-40%
• Предел прочности на изгиб вдоль слоев: 116,32 МПа
• Предел прочности на изгиб поперек слоев: 38,68 МПа
• Относительное удлинение при разрыве вдоль слоев: 12,97%
• Относительное удлинение при разрыве поперек слоев: 6,23%
• Предел прочности на растяжение вдоль слоев: 69,77 МПа
• Предел прочности на растяжение поперек слоев: 20,7 МПа
• Минимальный радиус изгиба: 80 мм
• Поверхностное сопротивление: 107 Ом
• Оттенок по цветовой системе RAL: 9004 (сигнальный черный)

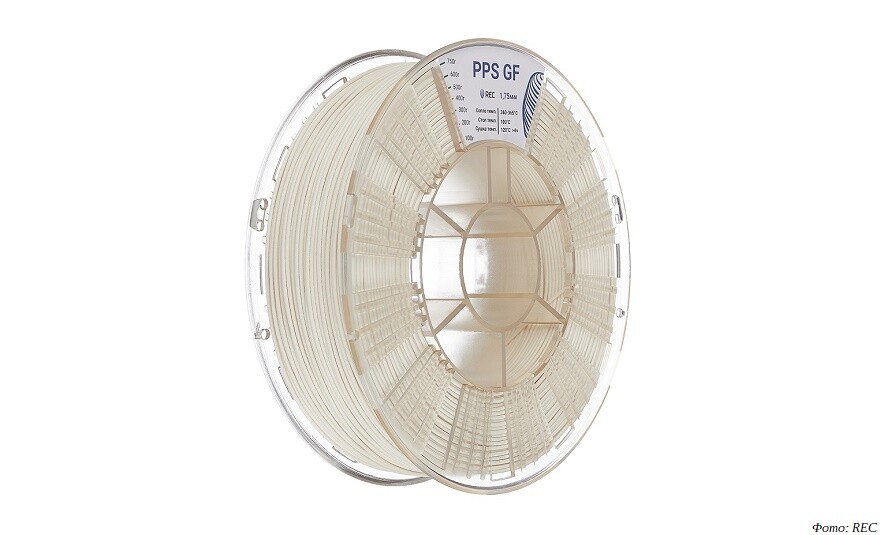

REC PPS GF

Вторая пара новых материалов выполнена на основе полифениленсульфида (PPS) — тугоплавкого конструкционного термопласта с высокой химической стойкостью. Вариант PPS GF армирован стекловолокном, дополнительно повышающим прочность и жесткость. Итоговый материал подходит для производства высоконагруженных деталей, работающих в горячих и химически агрессивных средах.

Рекомендуемые параметры 3D-печати и характеристики композита REC PPS GF:

• Температура хотэнда: 360°C
• Температура столика: 100°C
• Температура рабочей камеры: 60°C
• Обдув: 5% при построении нависающих структур
• Значение потока: 0,99
• Предел прочности на изгиб вдоль слоев: 120,16 МПа
• Предел прочности на изгиб поперек слоев: 26,44 МПа
• Относительное удлинение при разрыве вдоль слоев: 9,45%
• Относительное удлинение при разрыве поперек слоев: 5,02%
• Предел прочности на растяжение вдоль слоев: 62,58 МПа
• Предел прочности на растяжение поперек слоев: 13,73 МПа
• Минимальный радиус изгиба: 60 мм
• Оттенок по цветовой системе RAL: 1015 (светлая слоновая кость)

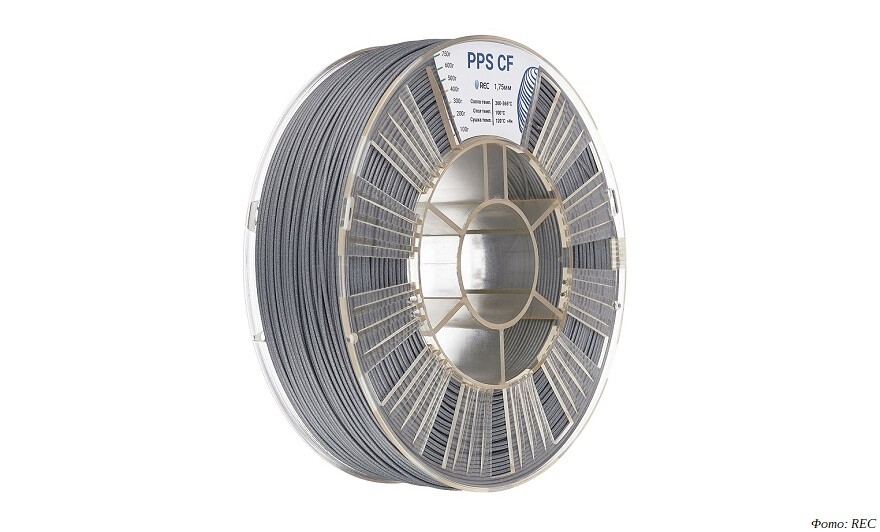

REC PPS CF

Вариант PPS CF армируется уже углеволокном с десятипроцентной долей от общей массы. Как и PPS GF, этот композит отличается высокой прочностью, химической стойкостью и способностью переносить длительную эксплуатацию при температурах до 200°С. Угленаполненный вариант чуть проигрывает стеклонаполненному по прочности вдоль слоев, но дает лучшую когезию и потому выдерживает более высокие нагрузки поперек слоев.

Рекомендуемые параметры 3D-печати и характеристики композита PPS CF ESD:

• Температура хотэнда: 360°C
• Температура столика: 100°C
• Температура рабочей камеры: 90°C
• Обдув: 20% при построении нависающих структур
• Значение потока: 1
• Предел прочности на изгиб вдоль слоев: 113,3 МПа
• Предел прочности на изгиб поперек слоев: 39,4 МПа
• Относительное удлинение при разрыве вдоль слоев: 9,08%
• Относительное удлинение при разрыве поперек слоев: 6,14%
• Предел прочности на растяжение вдоль: 54,33 МПа
• Предел прочности на растяжение поперек слоев: 19,03 МПа
• Минимальный радиус изгиба: 60 мм
• Оттенок по цветовой системе RAL: натуральный, ближе к 7037 (пыльно-серый)

В настоящее время компания разворачивает производство новых композитов. Два из них — XPET CF и PPS GF — уже поступили в продажу, XPET CF ESD и PPS CF будут доступны в ближайшее время.

Источник: REC

А у вас есть интересные новости? Поделитесь с нами своими разработками, и мы расскажем о них всему миру! Ждем ваши идеи по адресу news@3Dtoday.ru
