Компания «АСКОН» выпустила систему проектирования для домашнего пользования «КОМПАС-3D» v24 Home

Продукт предлагает возможности профессиональной системы автоматизированного проектирования любителям 3D-моделирования, энтузиастам 3D-печати и тем, кто хочет изучить современный инструмент инженеров. В системе доступны все базовые средства трехмерного моделирования и двумерного черчения, а также разнообразные приложения — «Валы и механические передачи», «Оборудование: Трубопроводы», «Распознавание 3D-моделей», «Стандартные изделия» и другие.

Домашняя версия получила те же новинки и улучшения, что и коммерческий «КОМПАС-3D» v24, включая усовершенствования в твердотельном, каркасно-поверхностном и прямом моделировании, новые возможности 2D-проектирования, развитие инструментов реверс-инжиниринга, улучшенную работу с импортированной геометрией, встроенный модуль для создания фотореалистичных изображений, сообщает пресс-служба «АСКОН».

Ключевые новинки

Работа с импортированной геометрией

Инструменты прямого моделирования геометрии будут полезны для изменения импортированных деталей без истории построения, созданных в других системах.

Реверс-инжиниринг

Еще в 21-й версии появились инструменты для работы со сканированной (полигональной) геометрией, а версия v24 умеет совмещать полигональные объекты с телами или поверхностями, строить аналитические поверхности по подобию полигональной сетки.

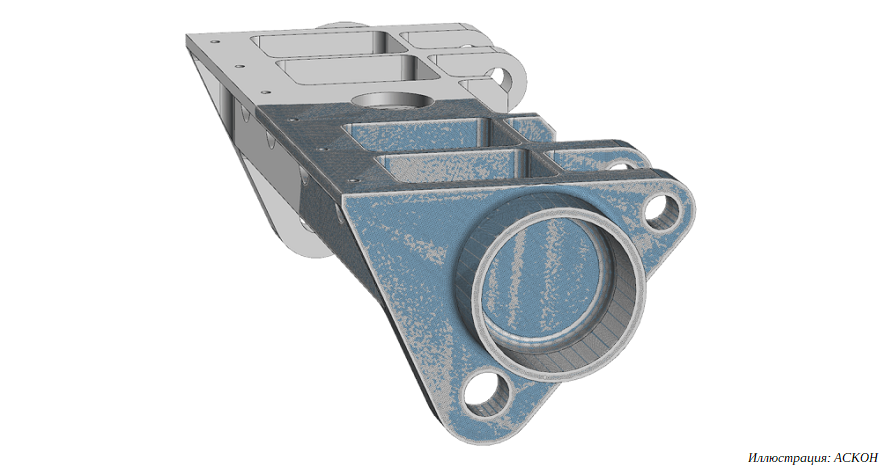

Совмещение полигонального объекта с телом (команда «Совмещение»)

Сложные кривые и поверхности

Работа с частями кривых, сворачивание кривых и точек на поверхность выдавливания и линейчатую поверхность, продление нескольких поверхностей одновременно, скругление методом «прокатывания шарика» и многое другое. При работе с так называемыми «гибкими изделиями» появилась возможность изменения формы («деформации») компонентов в сборке без модификации файлов-источников.

Встроенная фотореалистика

Начиная с версии v24 пользователи могут создавать фотореалистичные изображения, используя встроенный модуль. В числе опций модуля — назначение материала, настройка фона, света и параметров снимка. Визуализация позволит лучше прорабатывать внешний вид изделий, например для презентаций заказчикам.

Удобство работы и производительность

Удаление клавишей Delete объектов в списках и таблицах на панели параметров (реализовано по просьбам пользователей), параметрический массив графических объектов в чертеже или эскизе модели, копирование и вставка компонентов сборки через буфер обмена с помощью клавиш Ctrl+C и Ctrl+V, автоматический перенос текста в ячейке спецификации по заданным правилам на следующие строки.

Приложение «Валы и механические передачи»

Теперь механическая передача проектируется целиком в контексте 3D-модели сборки. Появились ступени и вырезы с произвольной геометрией профиля, можно создавать реалистичные модели цепи и ремня в механических передачах.

Приложение «Раскрой»

Появился импорт 3D-сборки — поиск листовых тел в составе сборки и пакетное сохранение разверток в формат фрагмента (*.frw) с автоматической сортировкой по материалам и толщинам.

Приложение «Оборудование: Трубопроводы»

Появился новый способ построения трубопровода — от точки до точки. Выбор варианта маршрута построения трубопровода между точками осуществляется по ребрам и диагоналям параллелепипеда.

ПОЛИНОМ:MDM

В окне взаимодействия с системой теперь можно добавить элементы, которыми конструктор чаще всего пользуется в своей работе, из номенклатуры в «Избранное» (для приложений «Оборудование: Трубопроводы» и «Оборудование: Металлоконструкции»).

Всего в сборку «КОМПАС-3D» v24 Home вошли более ста пятидесяти функциональных изменений. Ознакомительная двухмесячная версия доступна бесплатно. Все ограничения «КОМПАС-3D» Home относятся исключительно к области лицензирования. Система предназначена для некоммерческого использования, что закреплено в лицензионном соглашении. Формат файлов домашней версии не совместим с форматом профессиональной.
