Реверс-инжиниринг в КОМПАС-3D. Простой пример — шар.

В прошлой статье мы изучили команды, которые можно использовать в реверс-инжиниринге. В данном материале на простом примере шара демонстрируются базовые принципы работы с инструментами реверс‑инжиниринга. Пошагово разберём, как из грубой полигональной сетки получить точную твердотельную модель, пригодную для дальнейшего использования. Разбор этого элементарного случая поможет освоить ключевые команды и логику процесса — в дальнейшем их можно будет применять к объектам любой сложности.

Откроем Stl-файл, созданный из сферы диаметром 50 мм, сохраненный с параметром максимального углового отклонения 30 градусов.

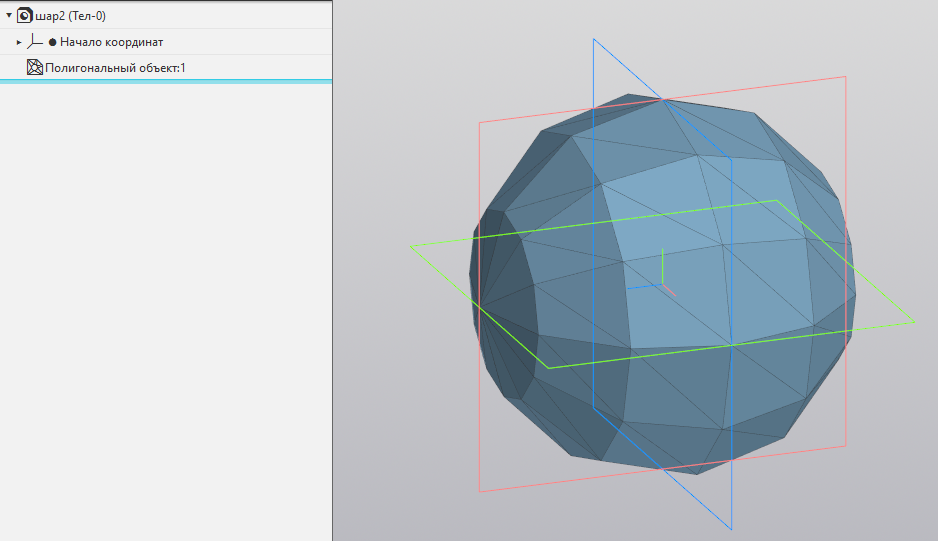

Открытый полигональный объект лишь издали напоминает шар, в нём очень мало треугольников, но нам это не помешает.

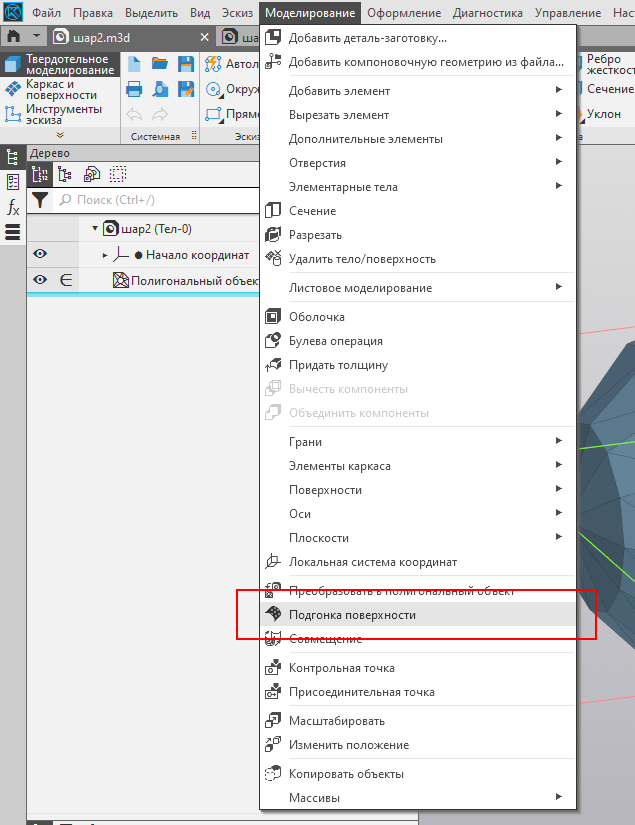

Запускаем команду меню Моделирование - Подгонка поверхности.

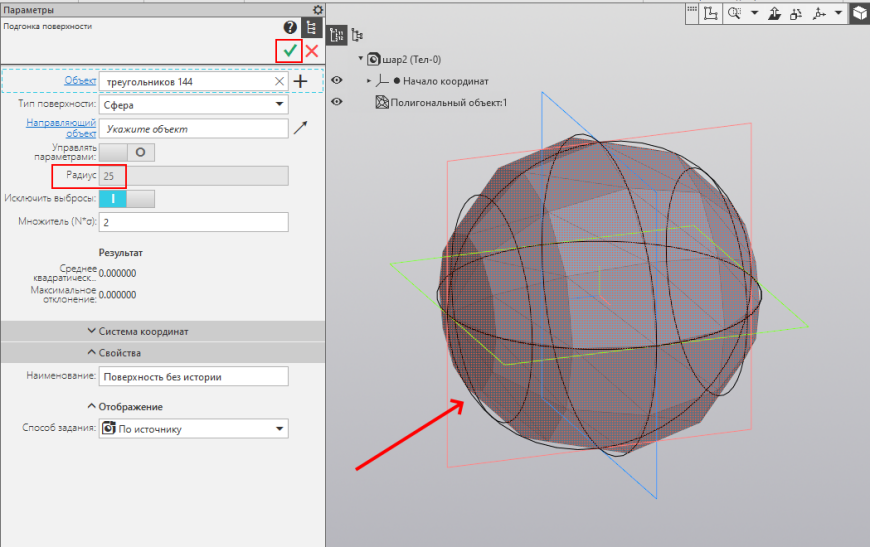

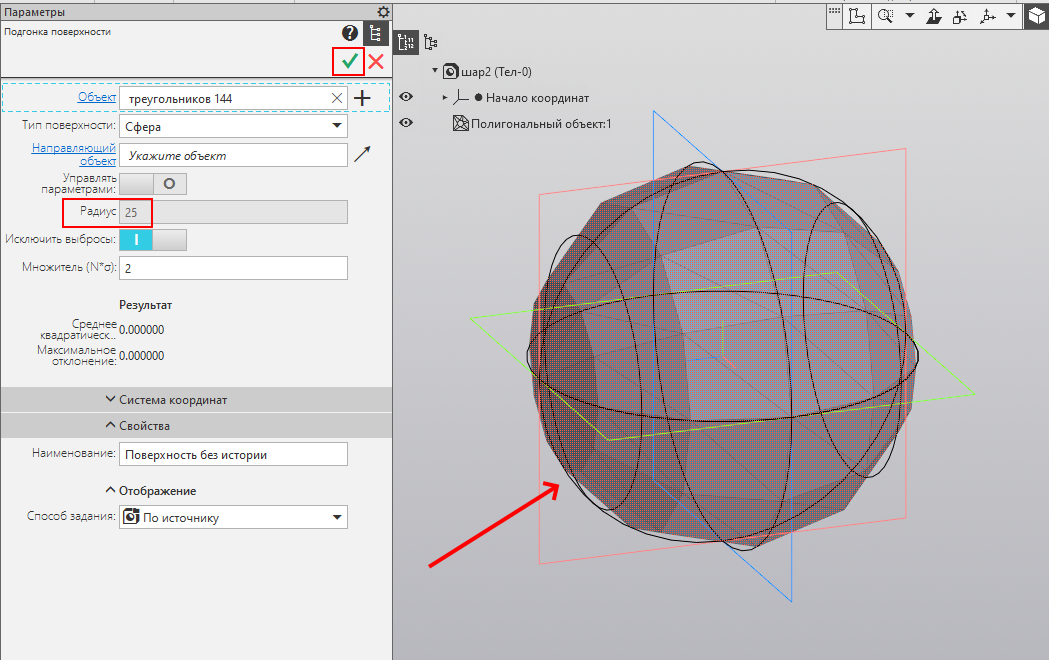

Просто указываем полигональный объект. Система всё определяет автоматически, радиус 25 мм совпадает с исходным — от нас ничего не требуется. Жмём кнопку «Создать» или колесо мыши.

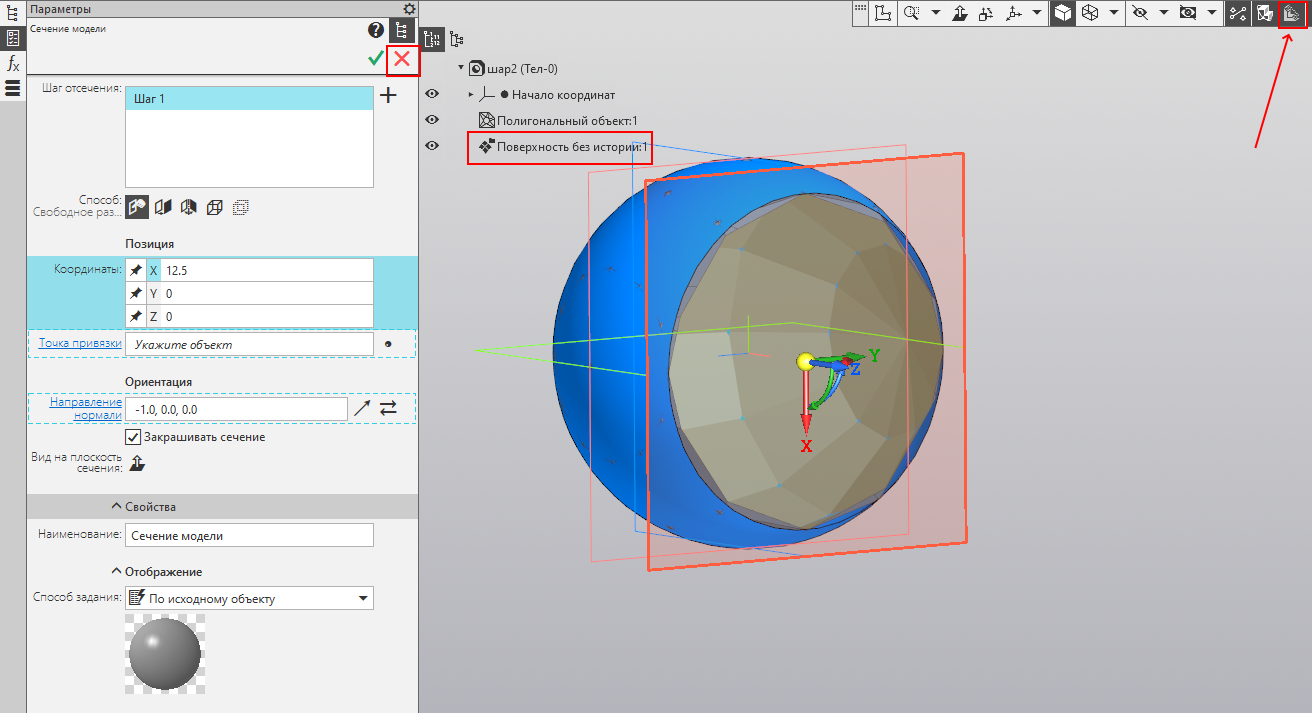

Получили поверхность. Включим Сечение модели. Видно, что она пустотелая. Закрываем команду.

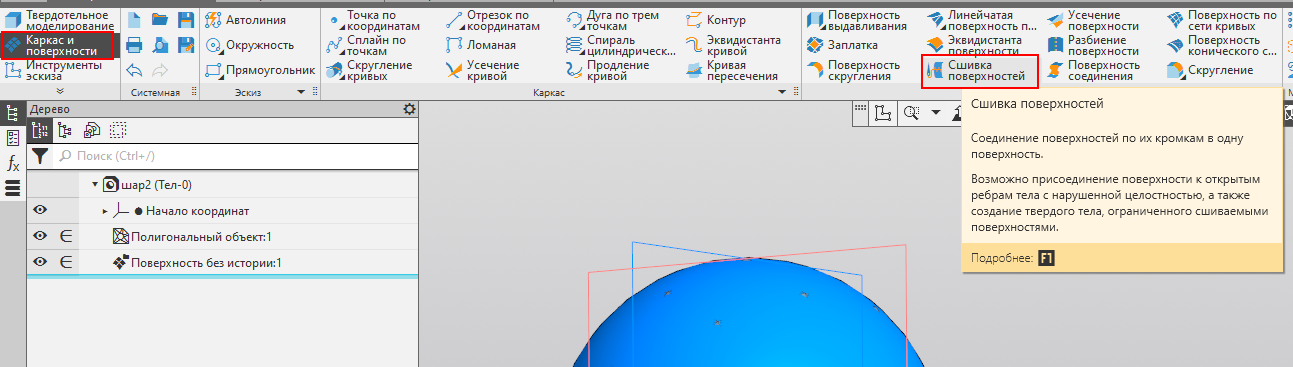

Сделаем её твердотельной. Переключаемся на набор Каркас и поверхности. Запускаем команду Сшивка поверхностей.

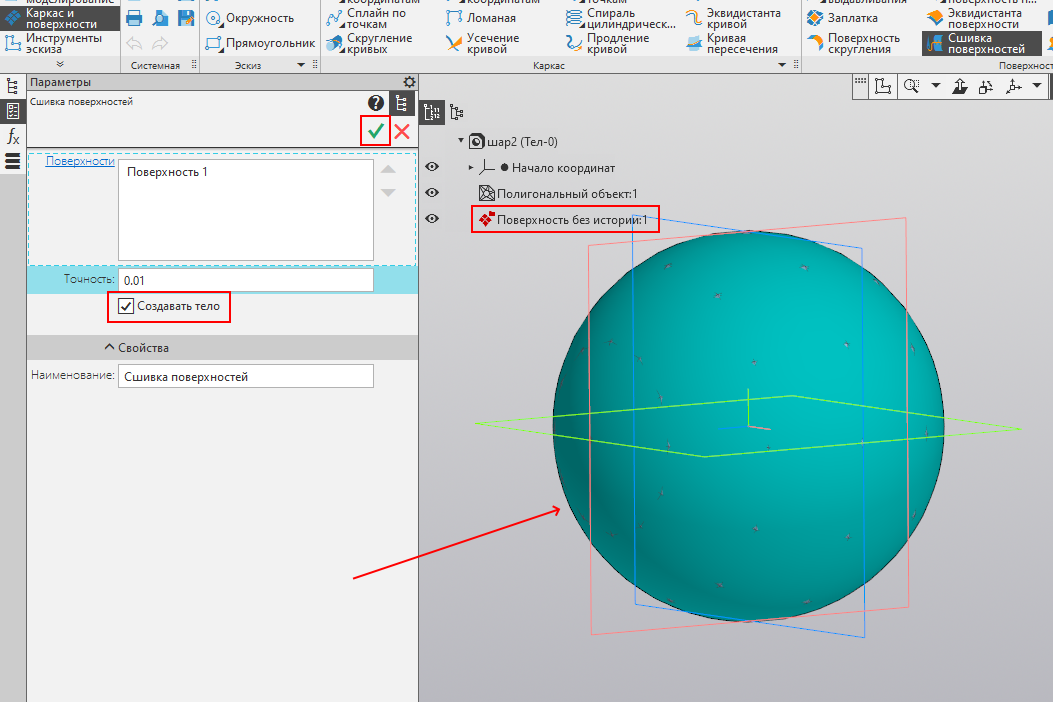

Указываем поверхность в окне модели или в дереве. Ставим галочку Создать тело. Включить эту опцию — самое важное, без неё не получится твёрдого тела! Жмём кнопку «Создать» или колесо мыши.

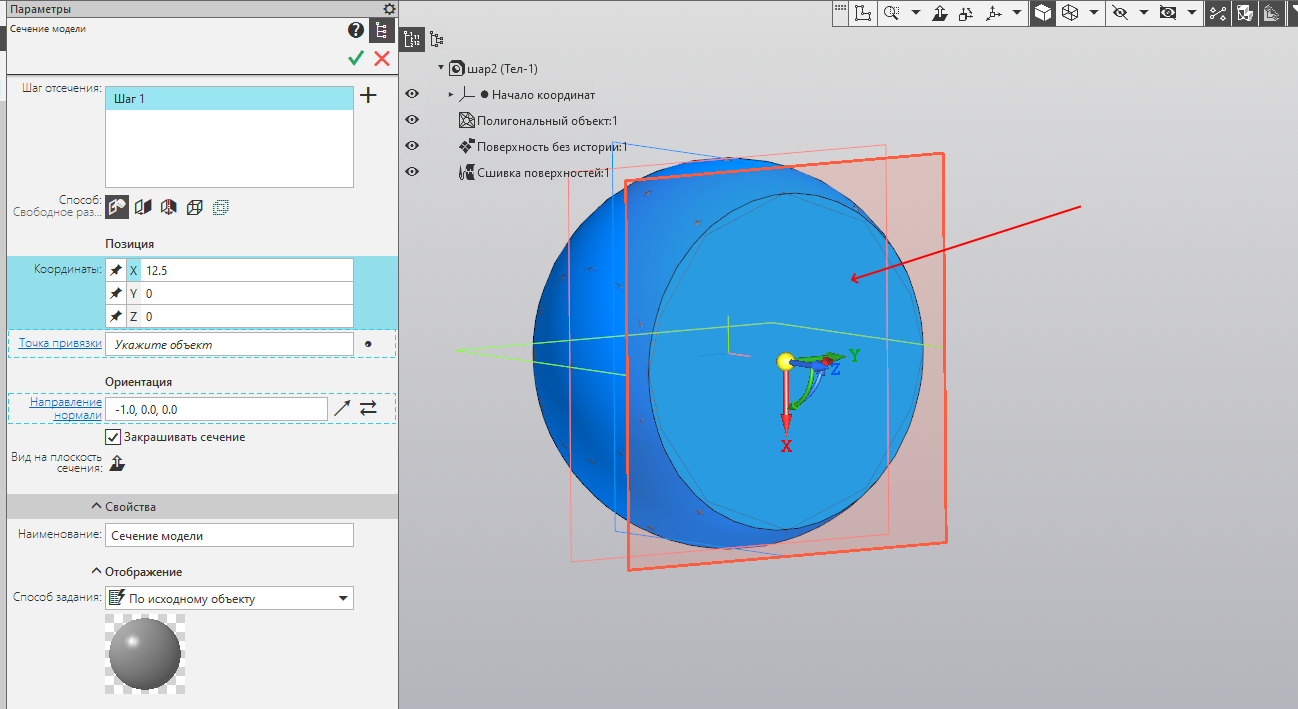

Снова включим Сечение модели. Теперь видно, что модель заполнена внутри. Мы создали тело.

Даже на таком простом объекте видно, что процесс реверс-инжиниринга можно автоматизировать: например, система самостоятельно определила радиус сферы по грубой сетке с малым числом треугольников. При этом критически важно правильно выбирать команды и следить за настройками — например, без активации опции «Создать тело» в команде «Сшивка поверхностей» модель останется пустотелой.
