Думаете, я опять про паровозик? А вот и не угадали.
На этот раз расскажу про весьма полезный для DIY инструмент - увеличительное стекло с клипсами.
Вот такая чума продается на Алиэкспрессе (ссылку не даю, сами найдите по ключевым словам с картинки):
Выглядит красиво, но пользоваться ею совершенно невозможно - короткая лапка линзы не позволяет разместить что-либо в поле зрения. Поэтому откручиваем среднюю часть, перекусываем провод к подсветке и берем в одну руку штангенциркуль, а в другую солидворкс:
О, вот теперь совсем другое дело, можно спокойно работать.

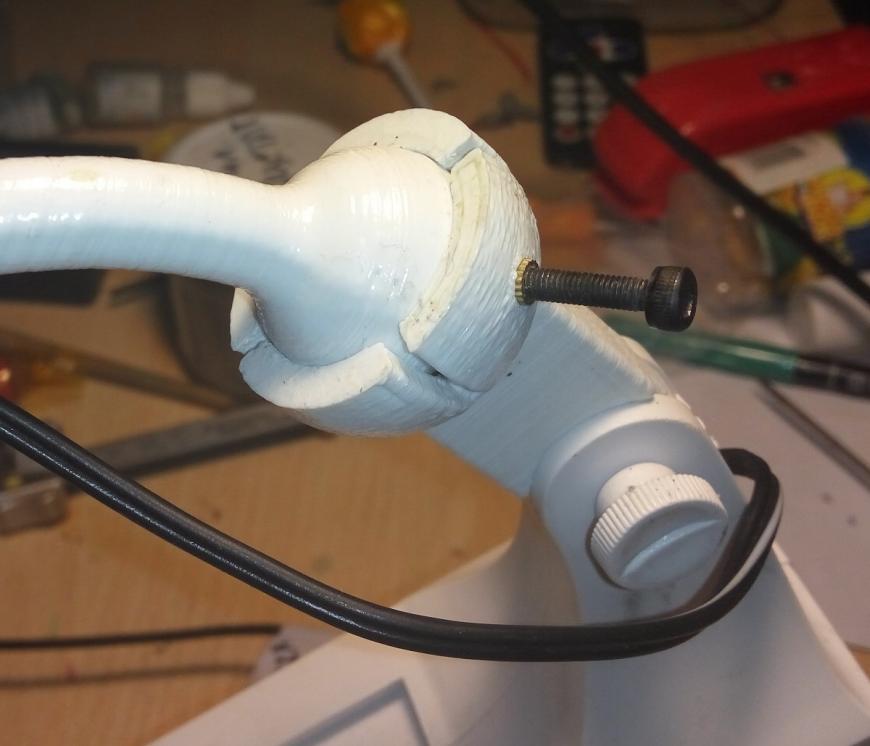

Вот этот винтик и вплавляемая гаечка появились уже в версии 2.0, ибо линза достаточно тяжелая и так и норовит куда-то сползти. Возможно, потом поставлю на винтик какой-нибудь барашек:
Ну и как обычно, файлы для распечатки выложены здесь и здесь.
Подписаться на 3Dtoday
13
Комментарии к статье

Комментарии

8 Авг 12:54
2
Я подобное когда-то использовал... только цельнометаллическое.

8 Авг 13:03
1
О, у меня практически такой же, но линзой я ещё ни разу не пользовался. Кто для чего её использовал?
8 Авг 13:11
1
Мне тоже линза не нужна была.. просто надо было чем-то ювелирку для фотосъёмки удобно фиксировать. На крокодильчики были плотные кембрики надеты... и в путь.

Это, как раз, фотобокс тестировал... :)
8 Авг 13:07
1
У меня тоже такой раньше был, потом решил купить что-то приличное, с подсветкой. Линзой без подсветки пользоваться - это быть врагом своему зрению.
8 Авг 14:11
2
По английски называется "Helping Hands".

У меня уже штуки три - но выяснилось , что удобны они не для всего.

Только сегодня соорудил подобное за пять минут - банка Агуши с жестяной крышкой, два самореза с большими шляпками, и два канцелярских зажима-прищепки-металлических.

Работает!

P.S.
Вместо линзы пользую бинокулярные очки ЛОМО БЛ-2-1.
8 Авг 14:18
1
Очки неудобные - иногда надо и по сторонам смотреть, или на схему. Монокулар - еще туда-сюда, но прицеливаться сложнее.
8 Авг 14:21
2
Вот такие ещё бывают,
[IMG ID=114433][IMG ID=114434]

но правильнее - USB-микроскоп - видеонаблюдение,
Увеличение - во весь экран монитора.

Как с этим работать - гляньте видосы китаянки SexyCyborg - нагляднее видеоинструктажа, чем у неё - не видел.

Что касается очков - нужны всего две пары - бинокулярные на макро - и прогрессивы - на диапазон.
Но это - дорогое решение.

Подобной Вашей конструкции - видел уже почти готовое решение - держатель планшета в авто - набор в Евросети.
Переделал его под кронштейн для вебкамеры.
Вес стеклянной увеличительной линзы и вес планшета - почти одинаковы, и резерв по прочности по трению - есть.
8 Авг 14:38
2
УСБ-микроскоп мне не понравился. У него есть какая-то неуловимая задержка, он показывает твои движения паяльником/пинцетом с задержкой на миллисекунды, и мозг от этого слегка охреневает :)
8 Авг 18:42
3
и мозг от этого слегка охреневает
Согласен.
Slow-Motion - рулит.

Надо просто перед этим делом - накатить - и - расслабиться.
Будучи перенапряжённым - паять всё равно - опасно.

Выставить один или два режима - с разным FPS, киношный - знаменитый 24fps ;-) .
8 Авг 19:19
0
Если уж искать повод для "накатить" в офисе - то еще и про "чтоб рука не дрожала" вспомнить можно :)
8 Авг 22:04
2
Ну, Вы тут "валите", батенька... :D

В офисе вообще подобным заниматься нельзя !

Только - в отдельном кабинете, с шумоизоляцией, в т.н. "чистой комнате", и то - под Моцарта...
8 Авг 18:40
0
Картинки выпали -
8 Авг 22:49
0
Кстати взял нижние только с одним "глазом" - оказалось достаточно удобно.
А с усб микроскопом и правда не удобно "лагает" а вот когда он к станку прикручен то не заменимая штука :)

9 Авг 09:48
0
А что за программа для USB мелкоспопа?
9 Авг 09:55
0
это система управления mycnc.
9 Авг 10:08
0
т.е. простым смертным недоступна?
9 Авг 10:14
0
usb микроскоп видится как usb camera а какой софт тут использовать уже дело десятое.
мне когда центра отловить надо то пользуюсь обычной vlc.
9 Авг 07:55
0
В виде очков не удобно. Налобное исполнение лучше.
9 Авг 01:09
2
Себе взял вот такие....
Хотя есть и USB и МБС-10...
9 Авг 12:53
0
Я тоже такие взял, уже не раз пользовался при пайке мелочевки. К тому же удобно, мимо линз тоже можно смотреть, не снимая их. Вот только не знаю, как долго держалка линз продержится, хлипковата конструкция, во всяком случае таковой кажется.
11 Авг 15:26
0
А где покупали? Можно ссылочку?
