Подскажите друзья, как подключить внешний драйвер на плату Chitu.

vectr
Идет загрузка
Загрузка
24.01.2021
198
3
Вопросы и ответы

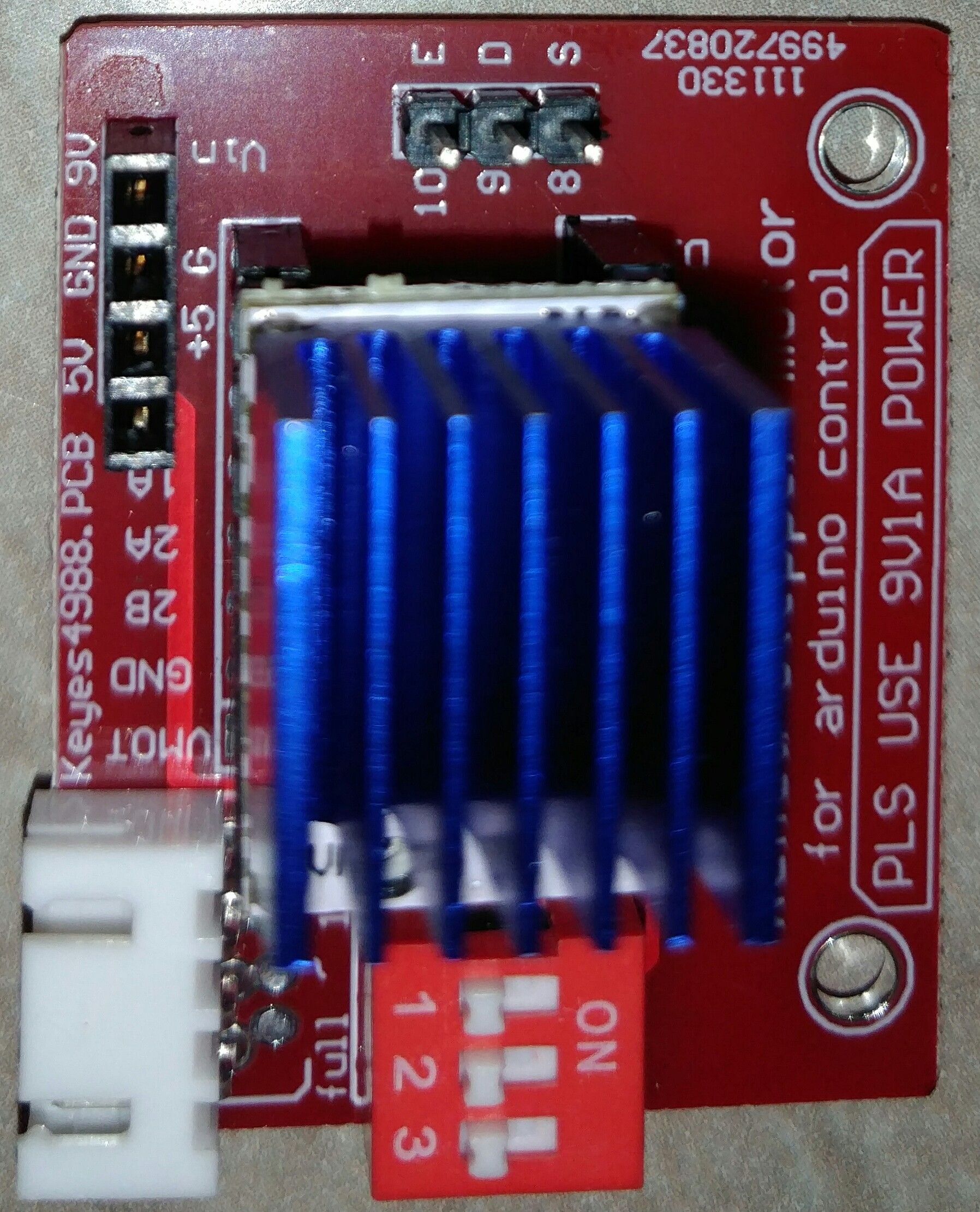

Вроде всё есть, но что куда линковать - непонятно. Вразумите ламера плз)

Ответы на вопросы

Ответы

24.01.2021 в 08:29
2

D - DIR

S - ST

E - EN

GND - GND

24.01.2021 в 08:46
1

5V на внешней плате это напряжение логических уровней драйвера. С chitu туда нужно подвести 3.3В с платы и землю тоже. 9v in это напряжение питания самих ключей, берется с блока питания. На драйвере должен быть включен режим без uart(spi), перемычками выставлены шаги точно так же, как на родном драйвере (там черт ногу сломит сколько было шагов).

24.01.2021 в 12:04
0

Спасибо!
