Коротко, здесь оставлю, чтоб не потерялось, кому пригодится...

У новичков иногда, подключение моторов приводит в "ступор", как надо... чтоб не сжечь...

Крутится не туда... не крутится.....

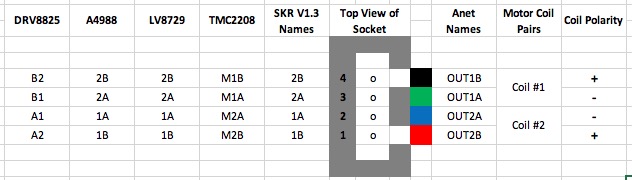

Вот цветовая маркировка по проводам, и не только..)

6 Контактов на моторе..

Еще понятней...

Подпишитесь на автора

Подпишитесь на автора, если вам нравятся его публикации. Тогда вы будете получать уведомления о его новых постах.

Отписаться от уведомлений вы всегда сможете в профиле автора.

4
Комментарии к статье

Комментарии

26.01.2020 в 18:19
2

Наверное так должно быть. Но, буквально вчера столкнулся что у моторов Nema17, (купленные кстати у одного продавца) обмотки были подключены по разному. У трех моторов было 1-3, 4-6  а у мотора с винтом 1-4, 3-6.

26.01.2020 в 18:38
0

Буклетик с фотой сюда.

27.01.2020 в 07:48
0


2 типа распиновки на движках. Узнал об этом когда заменив двигатель и не почитав буклеты пожёг драйвер.



26.01.2020 в 19:48
0

Плюсую. Недавно попался мотор с винтом с распиновкой, отличной от привычной. Подорвался на том, что не стал ставить комплектный кабель, а подключил к уже имеющемуся.

26.01.2020 в 20:57
0

Должен был похож что на 2 картинки .

26.01.2020 в 21:00
0

Ну, короче, у меня все движки с шестипиновым разъемом (десяток, наверное) от разных Ляо с одной распиновкой, а один - с другой.

26.01.2020 в 21:04
0

Так там посмотри, на картинке 2е распиновки. 2 крайних пр. повернуты.

26.01.2020 в 21:08
0


26.01.2020 в 21:13
0

Не. Вообще не так, у меня на обоих концах (4 и 6 пин) нет чередования, т.е., 1-1, 2-2.

26.01.2020 в 21:41
1


А маркировка 42bygt40p150s

26.01.2020 в 22:40
0

У меня такие 8401 - Зеленый красный - Синий желтый. На моторе нет разьема.

26.01.2020 в 22:48
0

Так тут прикол-то именно в разъеме. У меня на ZAV mini стоял какой-то обычный движок с разъемом. С муфтой, которая жрала объем по Z. Провода проложены. Я купил Hanpose с винтом, поставил, подцепил, и получил засаду. Внимательно поглядел на комплектный кабель и сказал много недобрых слов.

26.01.2020 в 19:12
0

Вот, и я хотел написать про моторы от MKS, с подключением 1-3, 4-6.

Буклета нет.

26.01.2020 в 19:21
0

Фото не будет. Принтер уже собрал. Мозги lerdge  - разъемы хн 2.54 (значит перевернуть нельзя). тестовое включение - ось Z работает как надо,  а X, Y и экструдер не крутят.  Начал звонить движки и выяснил - (см. выше). пришлось переставлять провода в разъемах.

26.01.2020 в 19:46
2

разъемы хн 2.54 (значит перевернуть нельзя)

Кто Вам такое сказал?

При желании все переворачивается.

26.01.2020 в 19:49
2

Можно перевернуть рамку, если нежно и аккуратно стащить ее с платы.

26.01.2020 в 20:59
0

2 картинка?

27.01.2020 в 00:06
0

ха....родные моторы стояли редукторные униполярные (4ре обмотки с общим концом) разъемы 5 пиновые, сейчас нема17 в те же 5пиновые разъемы воткнуты но крайний бывший общий в воздухе. (даже для такой замены не надо драйвера менять, только шаги на мм откалибровать т.к. штатная редукция 1:32 и дикий люфт)

27.01.2020 в 03:06
0

Обратил внимание по опыту ремонта принтеров, что фирменные моторы, ставящиеся на принтер с завода, с непонятной негуглящейся маркировкой, имеют распиновку 1-3-4-6. А вот алиэкспрессовские 1-4-3-6. Так было дело менял мотор X на летающем мишке торнадо 2. По маркировке не нашел его в продаже, подобрал по характеристикам. Подключил, а он не едет. Поменял местами центральные контакты - поехал. Под один проект мне достались движки Tronxy. Там та же история - подключаются 1-3-4-6, а аналогичные ноунейм 1-4-3-6.
