Обзор Anycubic Photon P1

Здравствуйте! Сегодня рассмотрим LCD 3Д принтер Anycubic Photon P1. Это новейшая модель со средними размерами и большими возможностями, включая печать двумя разными материалами одновременно.

В статье традиционно поделимся опытом работы, покажем напечатанные изделия и расскажем всё, что вы хотели бы знать об этом принтере.

С вами 3DVision, погнали!

Комплектация

Принтер надёжно упакован и защищён ложементом.

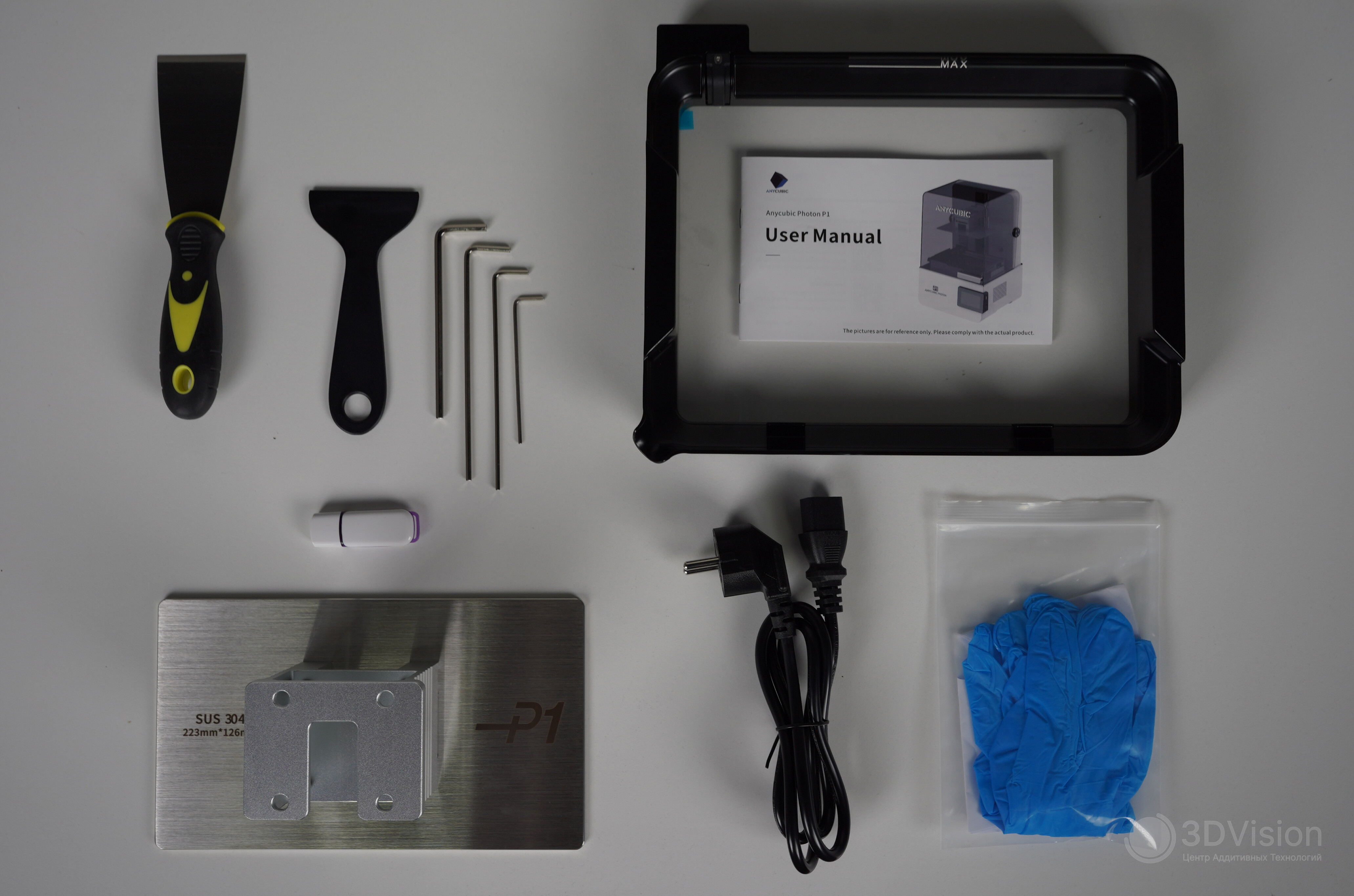

Внутри находятся:

1. Принтер, стол, ванночка.
2. Кабель питания длиной 1 метр.
3. Шпатель и пластиковый скребок.
4. Нитриловые перчатки и бумажные фильтры.
5. Шестигранники размерами 2; 2,5; 3 и 4 мм.
6. Флешка на 8 Гб с инструкцией и одним тестовым файлом.
7. Инструкция на английском.

В комплекте есть всё необходимое для начала работы с принтером, кроме смолы.

На фотографии выше две коробки. В верхней находится Dual Material Print Kit, или набор для печати из двух материалов. Благодаря ему P1 может одновременно печатать двумя разными материалами. В состав набора входят:

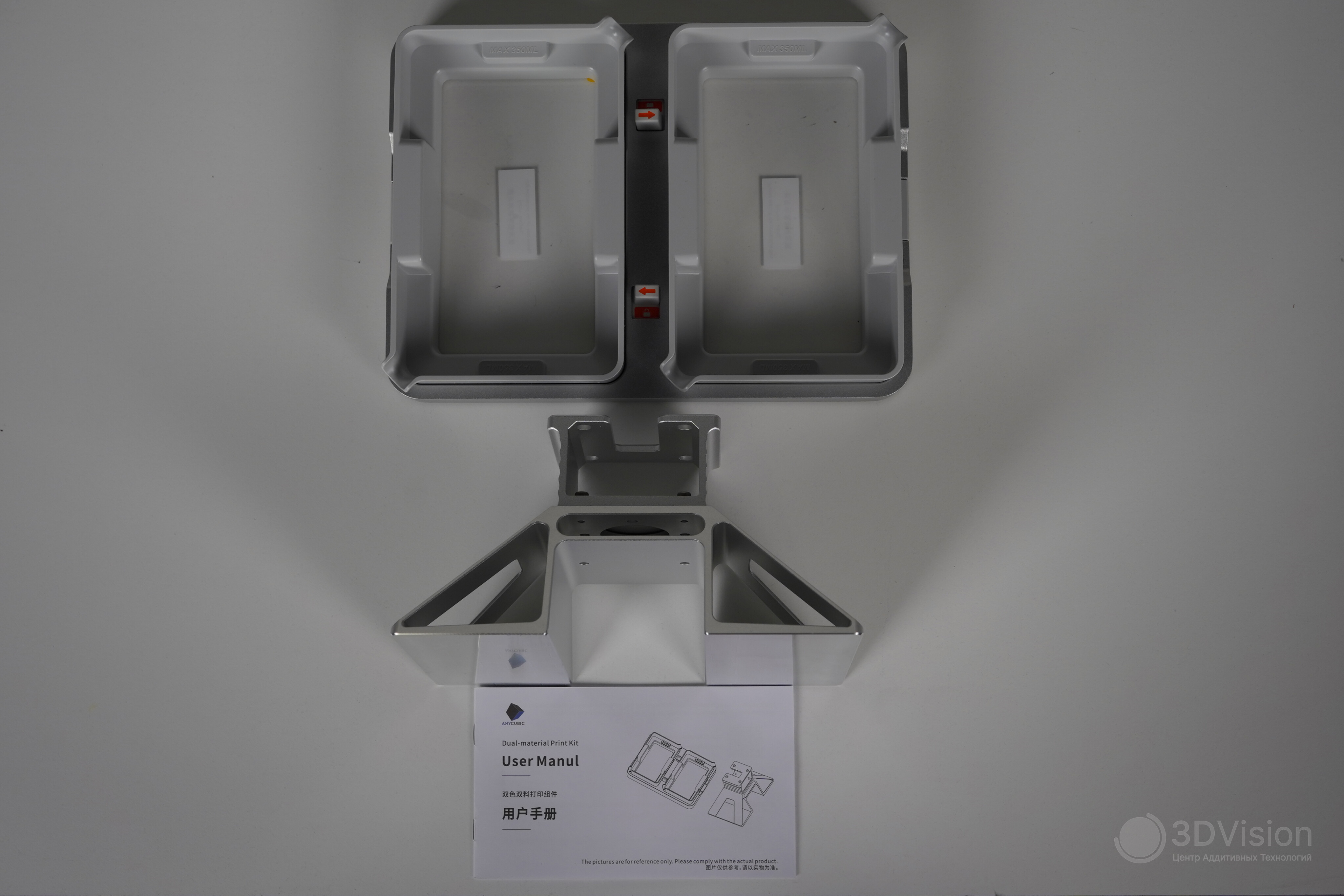

1. Две маленькие ванны.
2. Подставка для них.
3. Двойной стол.
4. Инструкция на английском.

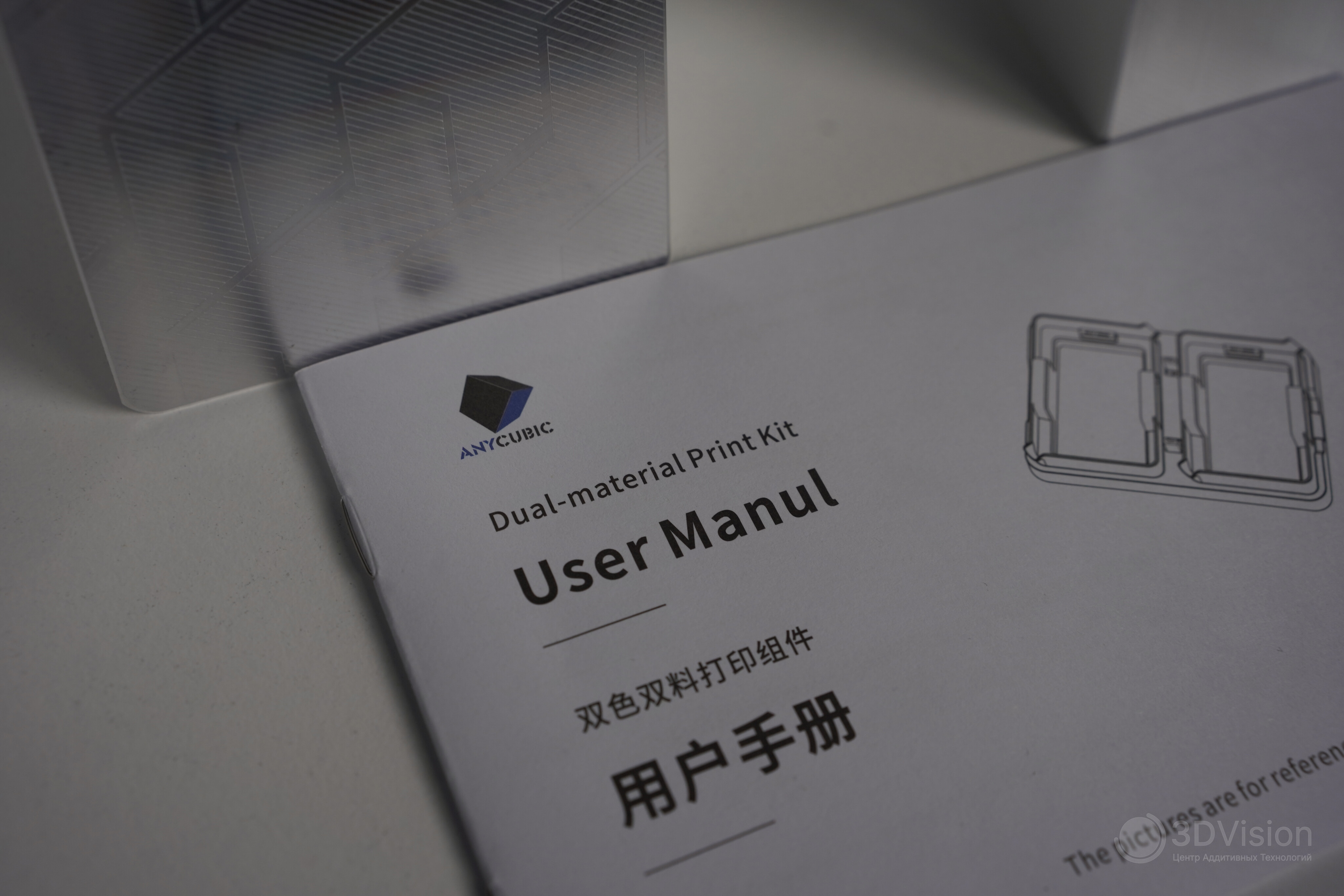

Anycubic увлеклись при создании этого набора, и даже указали вид «Kit’а». Он оказался манулом.

Юзер Манул

Как это устроено? Левая и правая ванны заполняются разными материалами. В процессе печати принтер экспонирует экран под каждой из ванн с тем временем экспозиции, которое задано в настройках. Поскольку параметры для каждой ванны независимы, появляется возможность работать с различными материалами, но при этом уменьшается доступная площадь печати.

В левой ванне смола из набора Anycubic DIY Color Mixing белого цвета, в правой Anycubic Standard Resin чёрного.

На сайте Anycubic находится такая картинка:

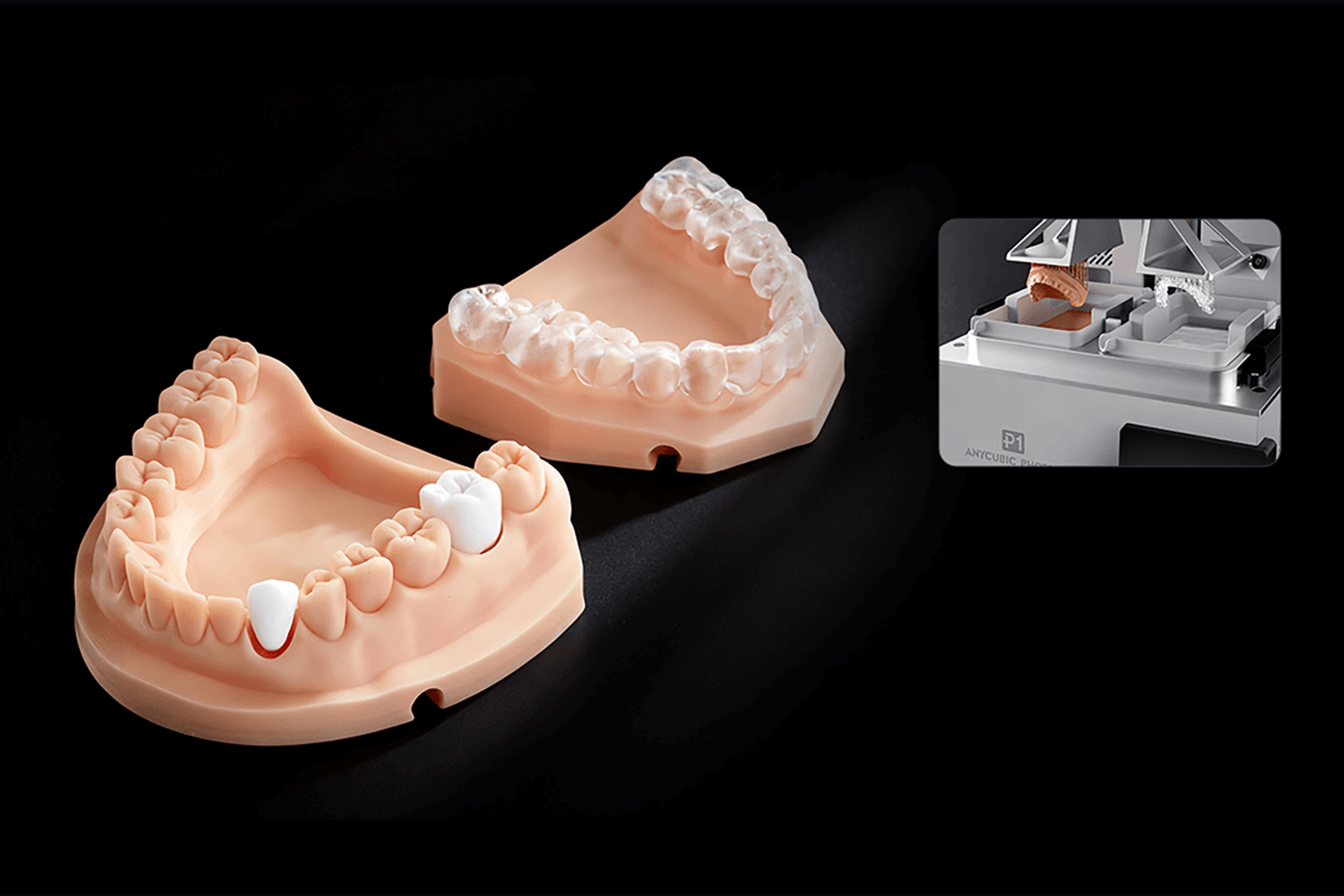

Она недвусмысленно намекает на сферу применения. Помимо стоматологии, такое может в разных сферах. Набор поставляется как дополнительная опция, для тех, кому он может пригодиться в работе.

Внешний вид и технические характеристики

Принтер имеет размеры 366×338×539 мм и весит 13,6 кг.

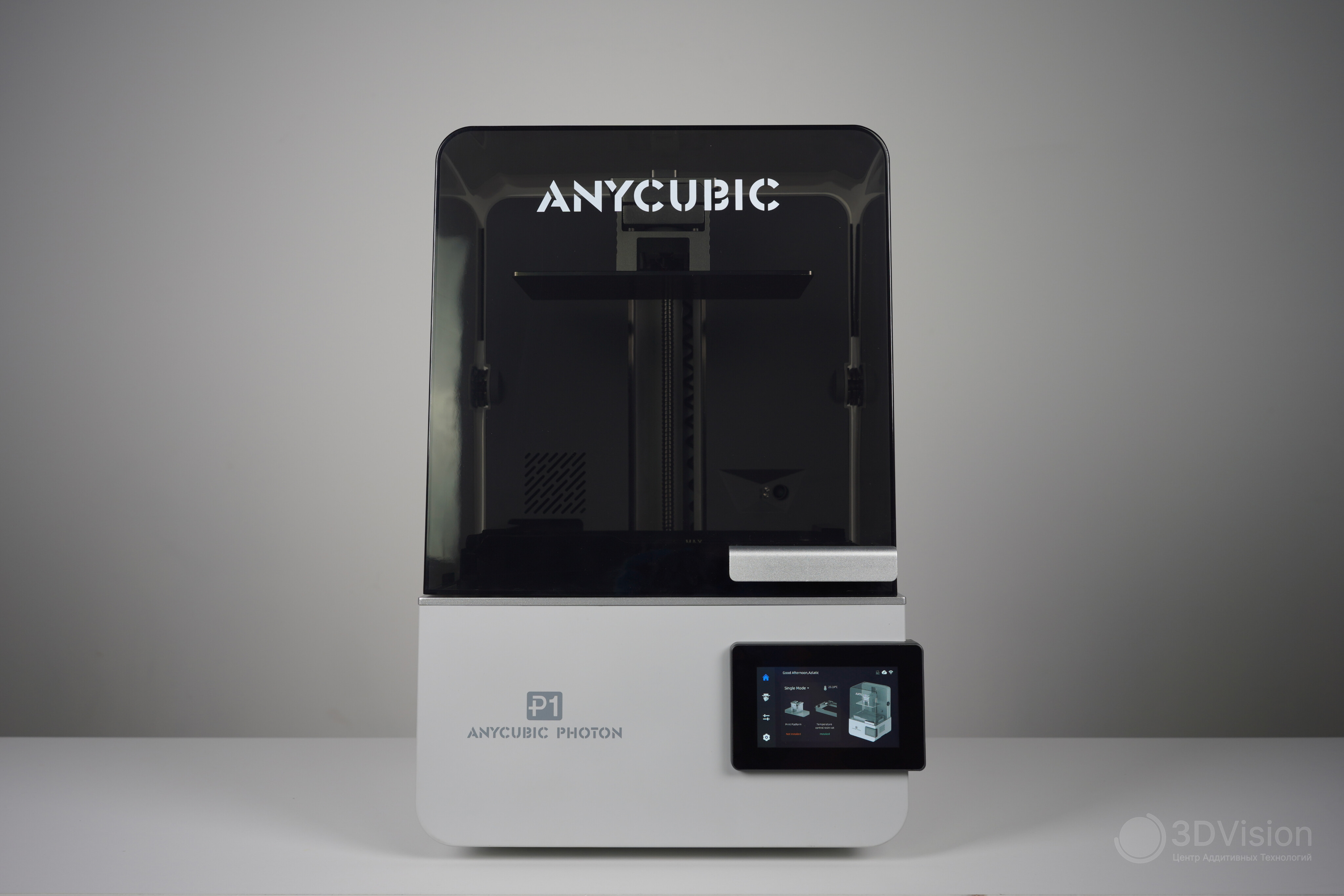

Изучим его со всех сторон. Для начала вид спереди:

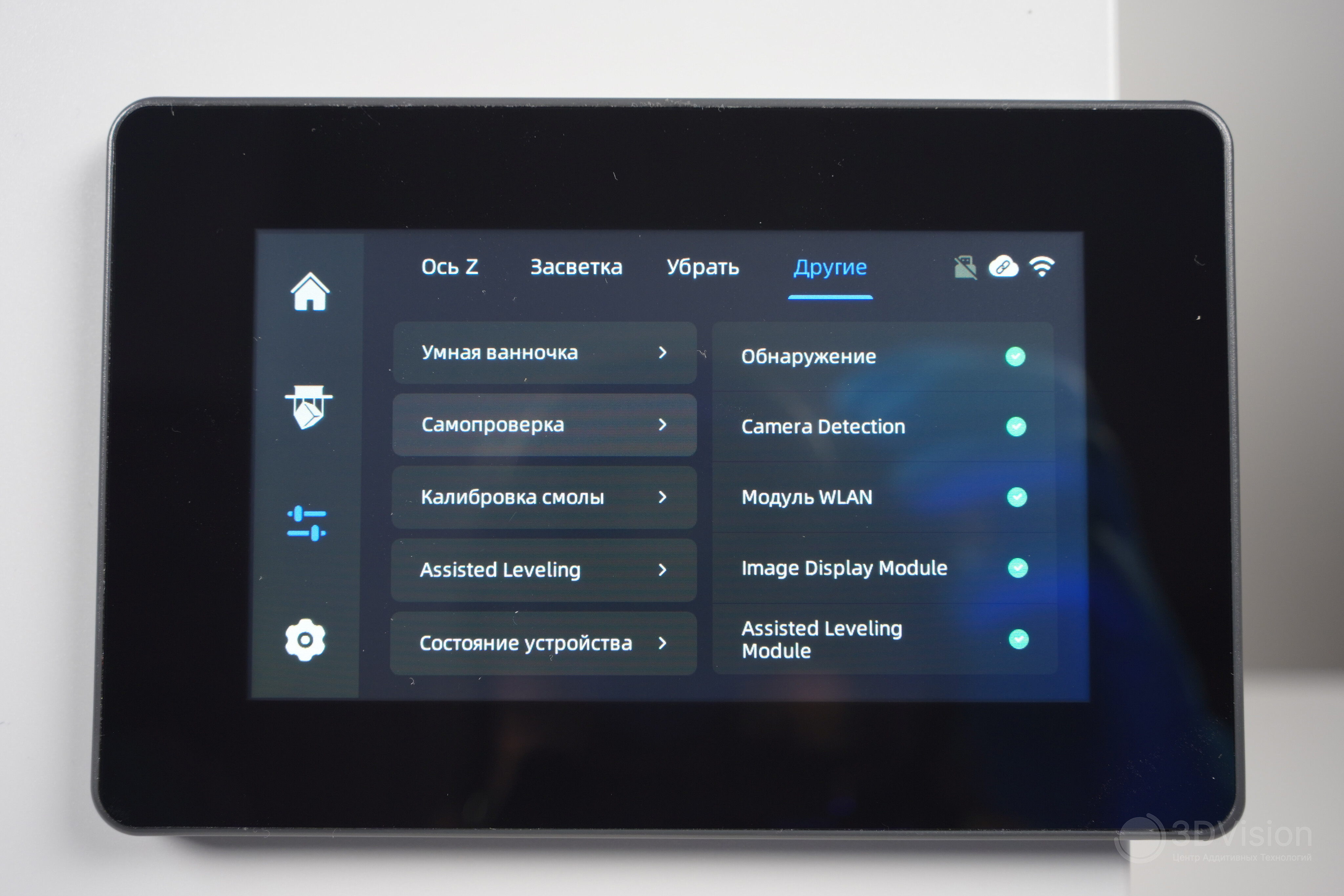

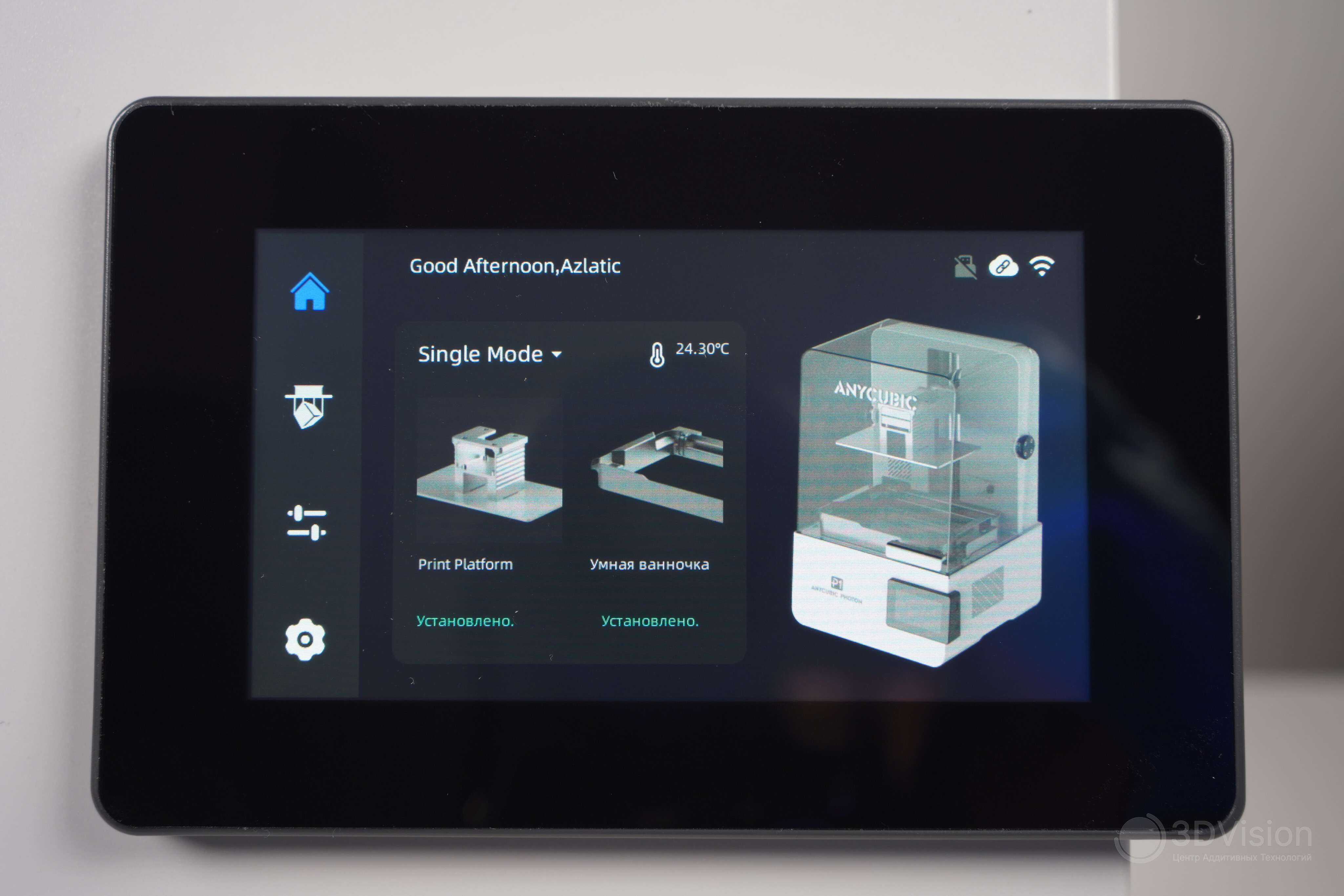

Здесь размещён 4,5‑дюймовый резистивный сенсорный экран для управления принтером. Интерфейс доступен на множестве языков, в том числе на русском. Перевод выполнен в лучших традициях Anycubic, наслаждайтесь:

Узнали? Согласны?

В настройках включён русский язык.

Англоязычная версия интерфейса выполнена качественно. Модель появилась на рынке недавно, и есть вероятность, что в будущих обновлениях доработают и русскоязычную локализацию.

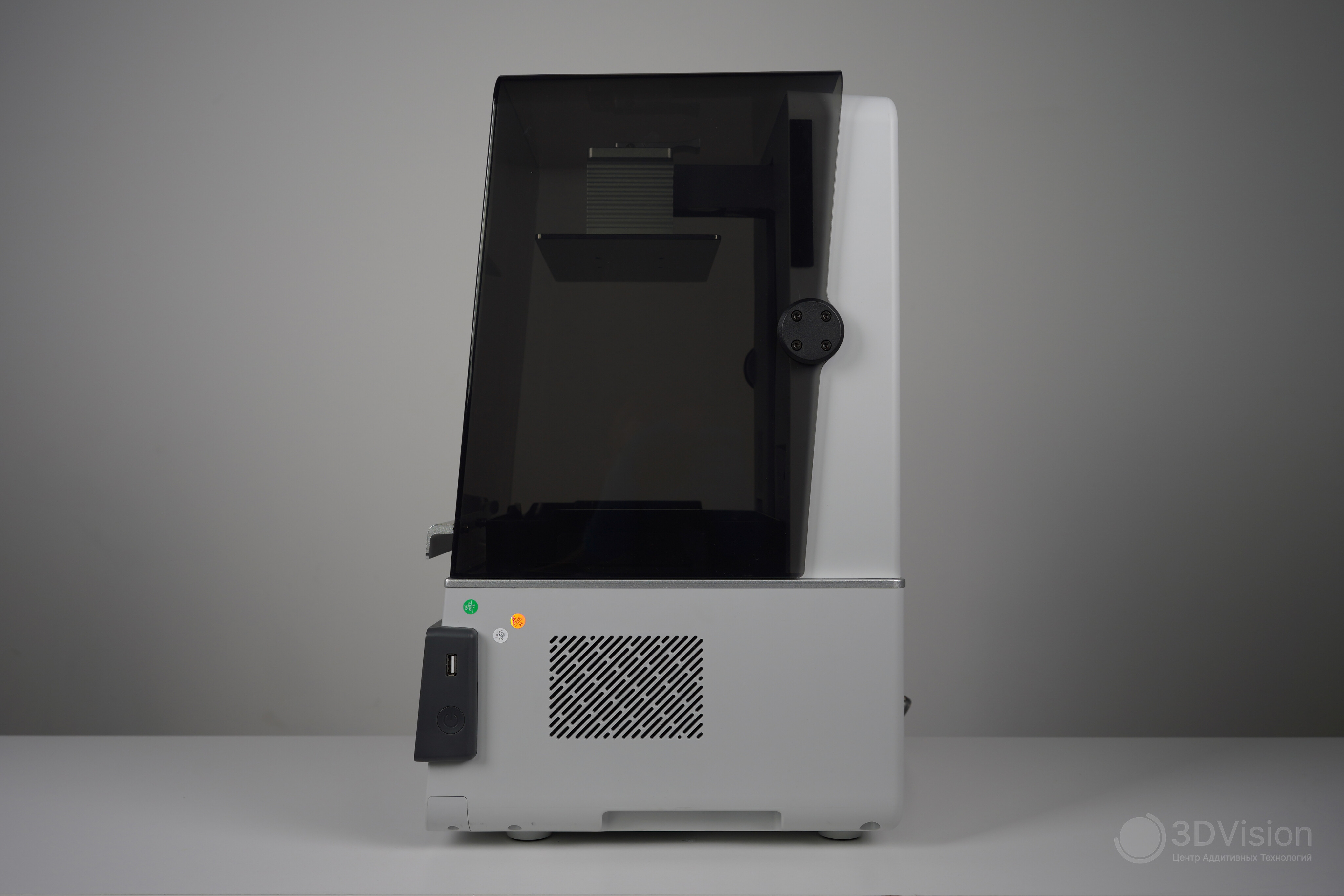

Далее вид слева:

На левой стороне корпуса размещены USB‑вход, кнопка включения/выключения и вентиляционная решётка. Для защиты внутренностей от пыли предусмотрена подъёмная крышка. Она фиксируется в любом положении, поэтому откидывать её удобно даже одним пальцем. Похоже, в Anycubic решили отказаться от съёмных колпаков, которые доставляли неудобства в работе.

Однако у такой конструкции есть свой недостаток: между крышкой и корпусом остаётся заметный зазор. Из‑за него во время печати ощущается запах смолы, а в воздухе присутствуют органические соединения. Они могут провоцировать аллергии и иные проблемы со здоровьем. Поэтому важно размещать принтер в помещении с хорошей вентиляцией либо в оборудованном проветриваемом пространстве, а при работе обязательно пользоваться средствами индивидуальной защиты.

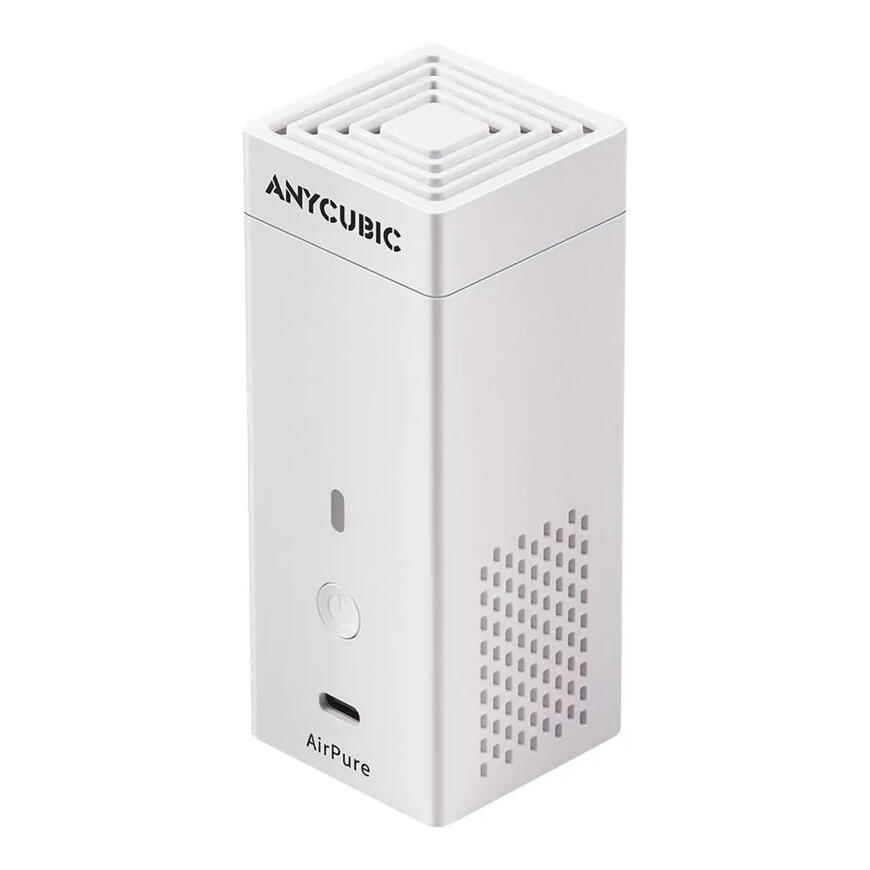

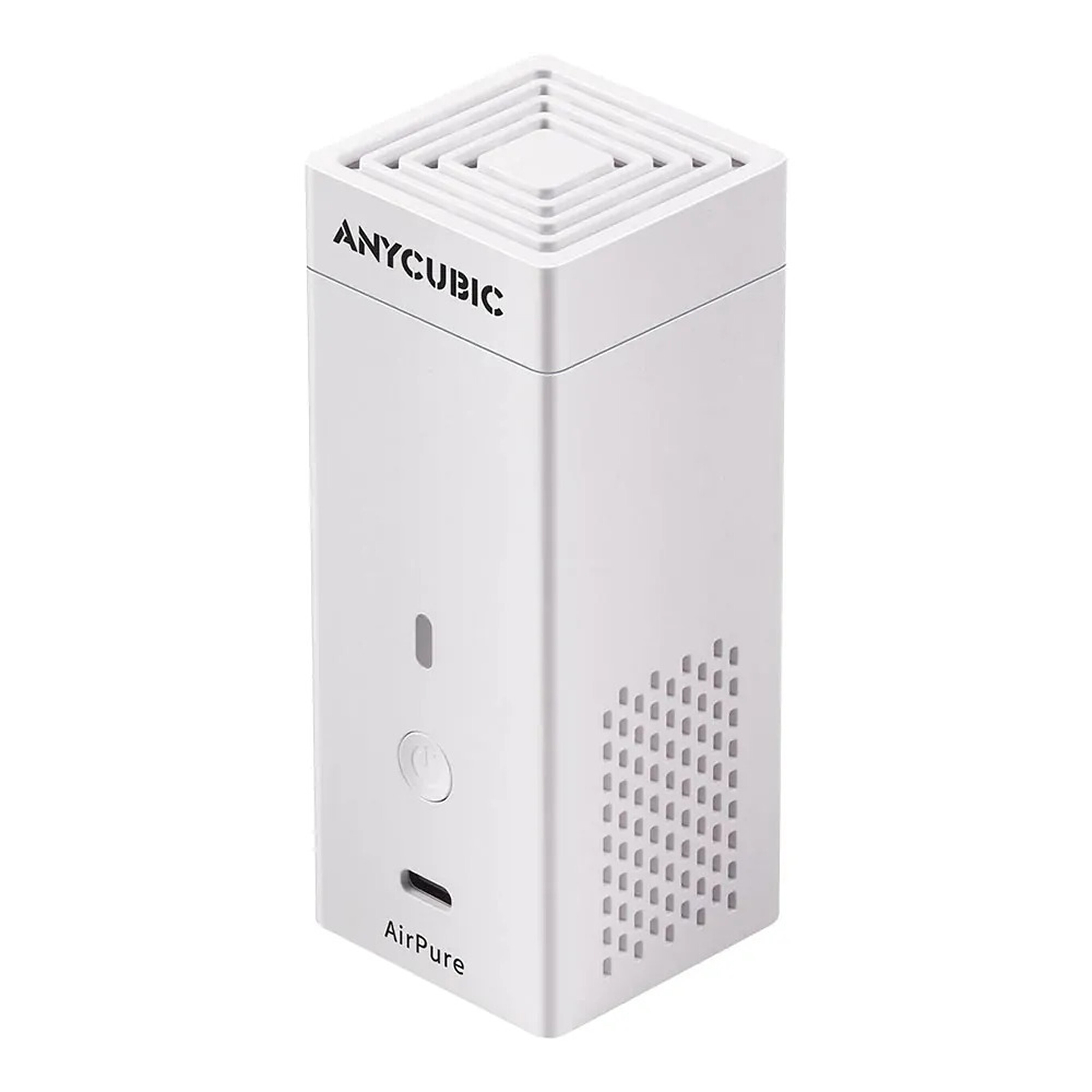

Для P1 и других принтеров Anycubic представила обновлённый очиститель воздуха AirPure 2.0. Он существенно отличается от первой версии — та представляла собой компактную USB‑коробочку с угольным фильтром.

Вот этой коробочки

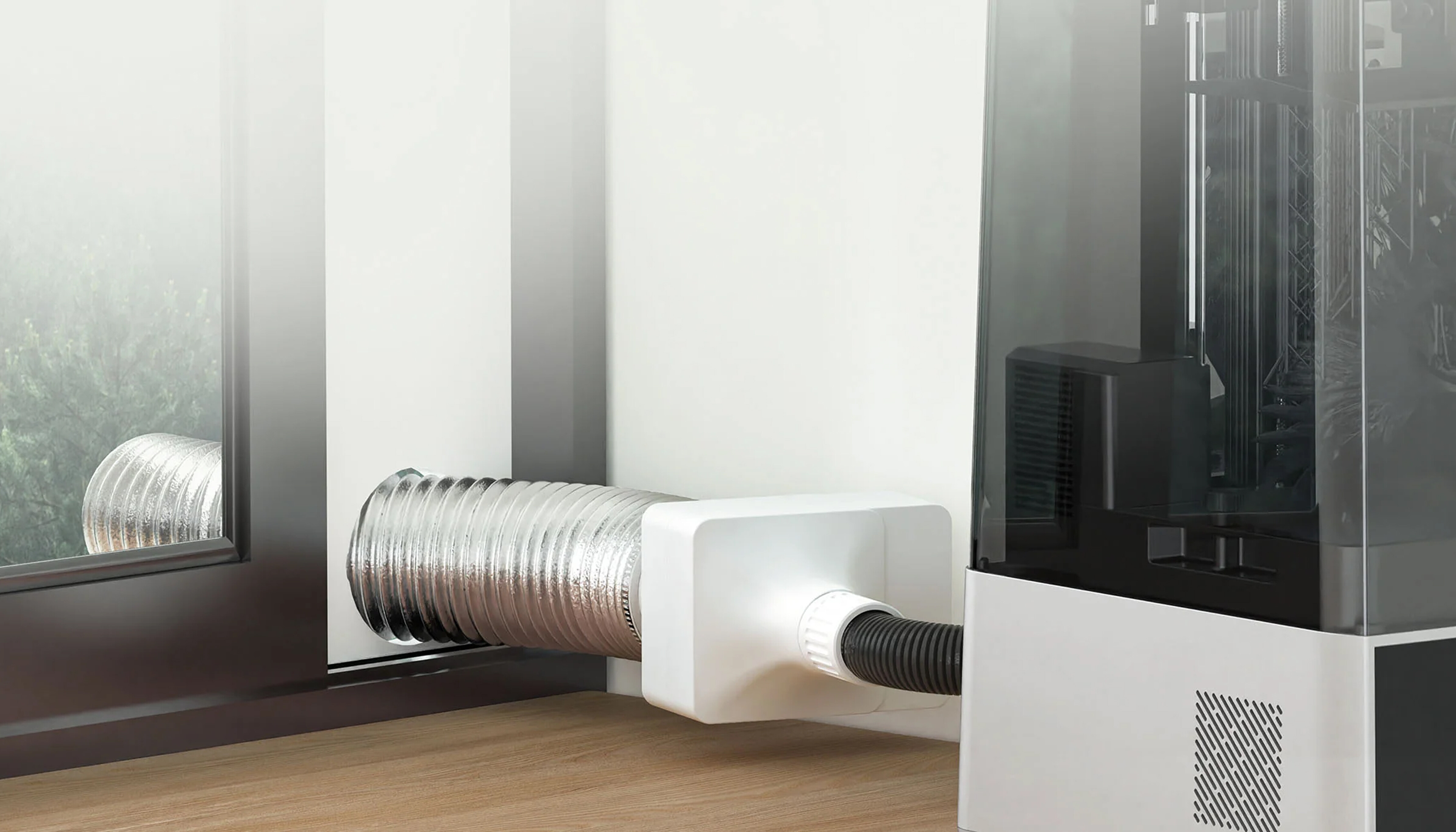

AirPure 2.0 — это полноценная вытяжка: она активно удаляет из принтера вредные вещества. Устройство работает от сети 220 В и состоит из корпуса с насосом, к которому крепятся два рукава. Один подсоединяют к принтеру, второй выводят в окно. Вытяжка не входит в комплект поставки Photon P1.

И будет всем счастье и здоровье

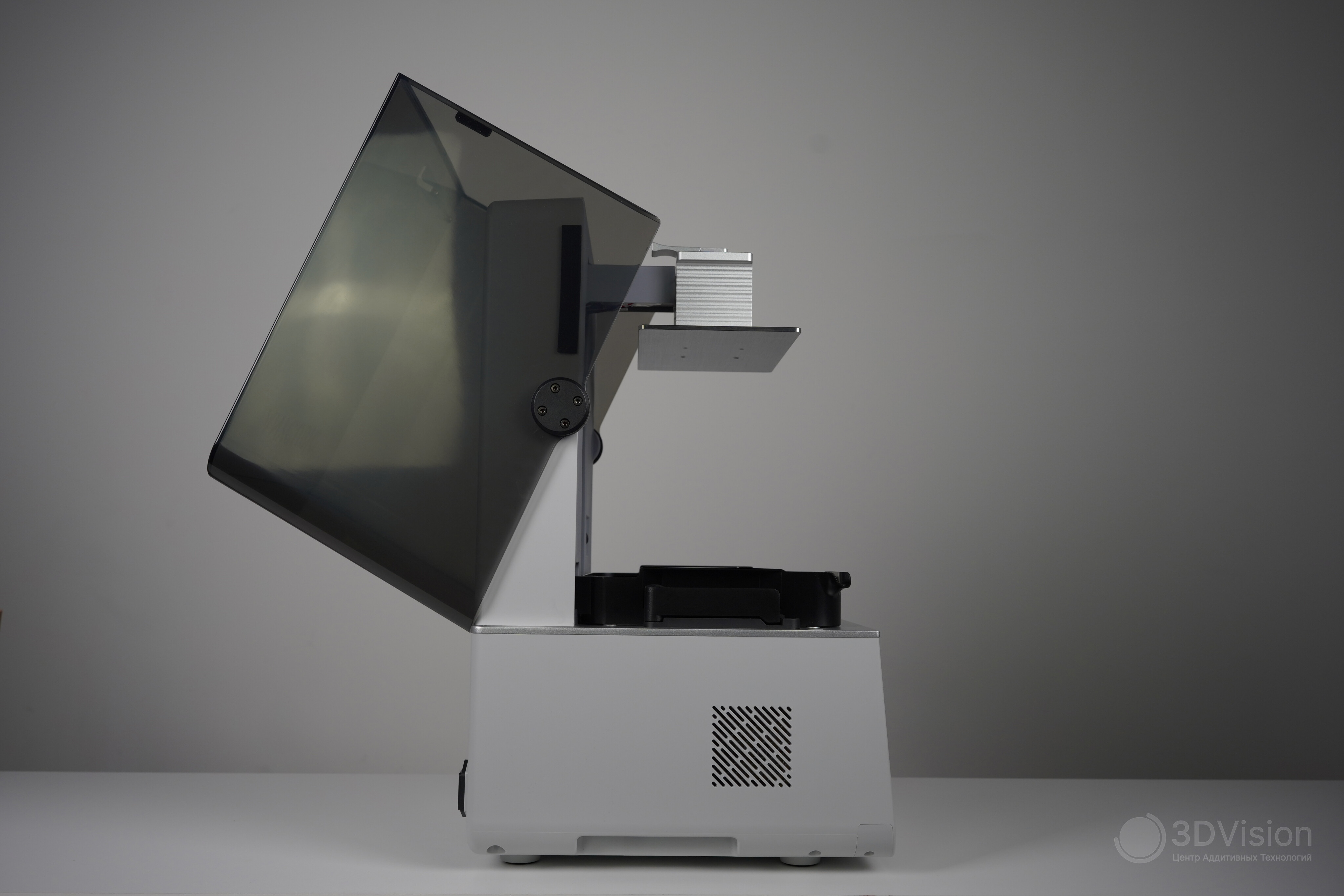

Крышка принтера раскрывается почти на 180°. Это упрощает обслуживание устройства.

О как могу

Справа особенностей у P1 нет. Рассмотрим принтер сзади.

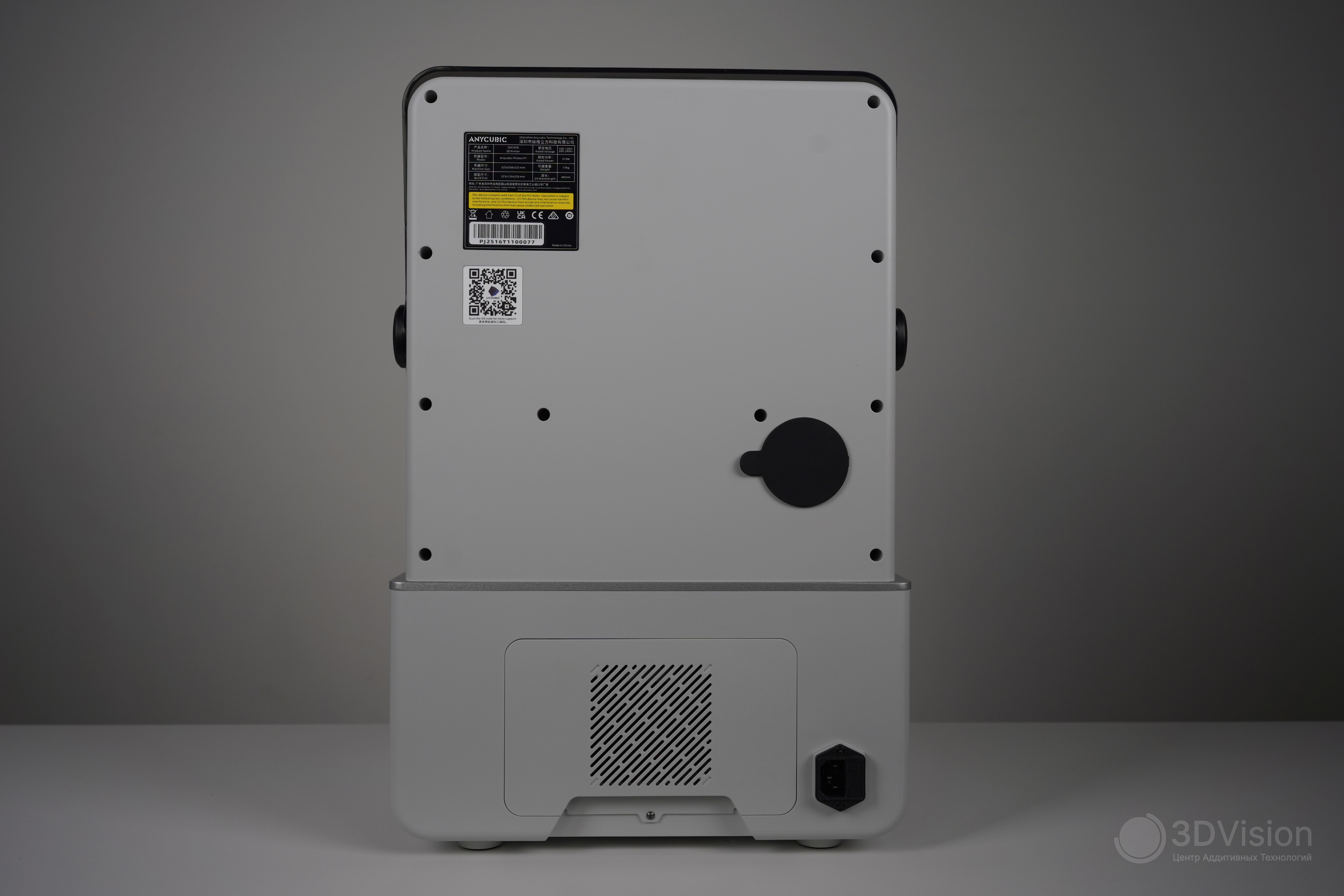

Вид сзади

В этой зоне предусмотрено отверстие для подсоединения AirPure 2.0 или другой вентиляции. Ниже расположено отверстие для кабеля питания. Пиковая потребляемая мощность составляет 215 Вт.

Слева от разъёма питания находится ряд небольших отверстий для вентиляции внутреннего пространства. Вентиляционные отверстия находятся на крышке, которая закрывает блок электроники. Заглянув под неё, наблюдаем такую картину:

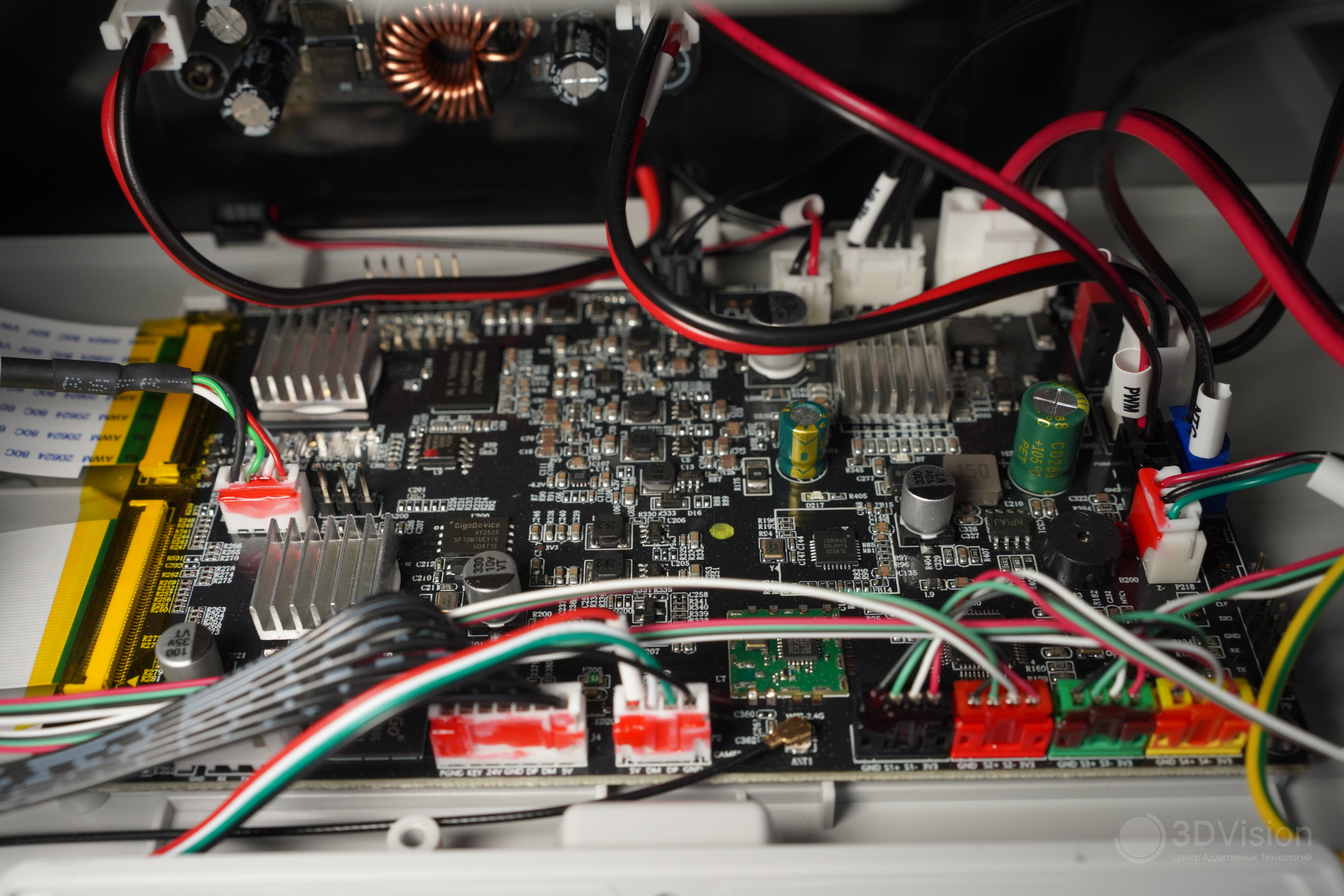

Все компоненты легко доступны, что ещё раз повышает удобство ремонта и обслуживания.

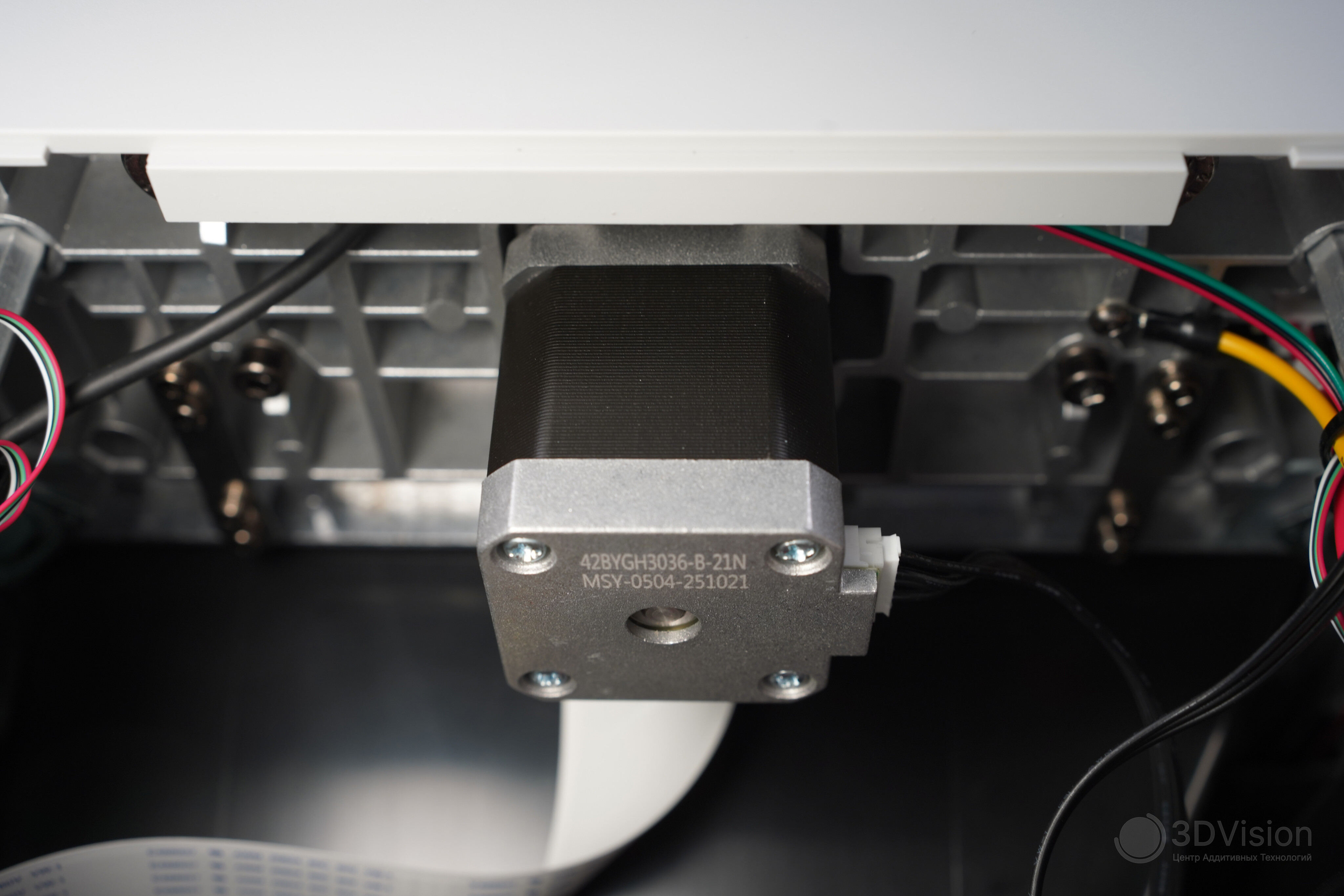

Движение стола обеспечивает такой двигатель:

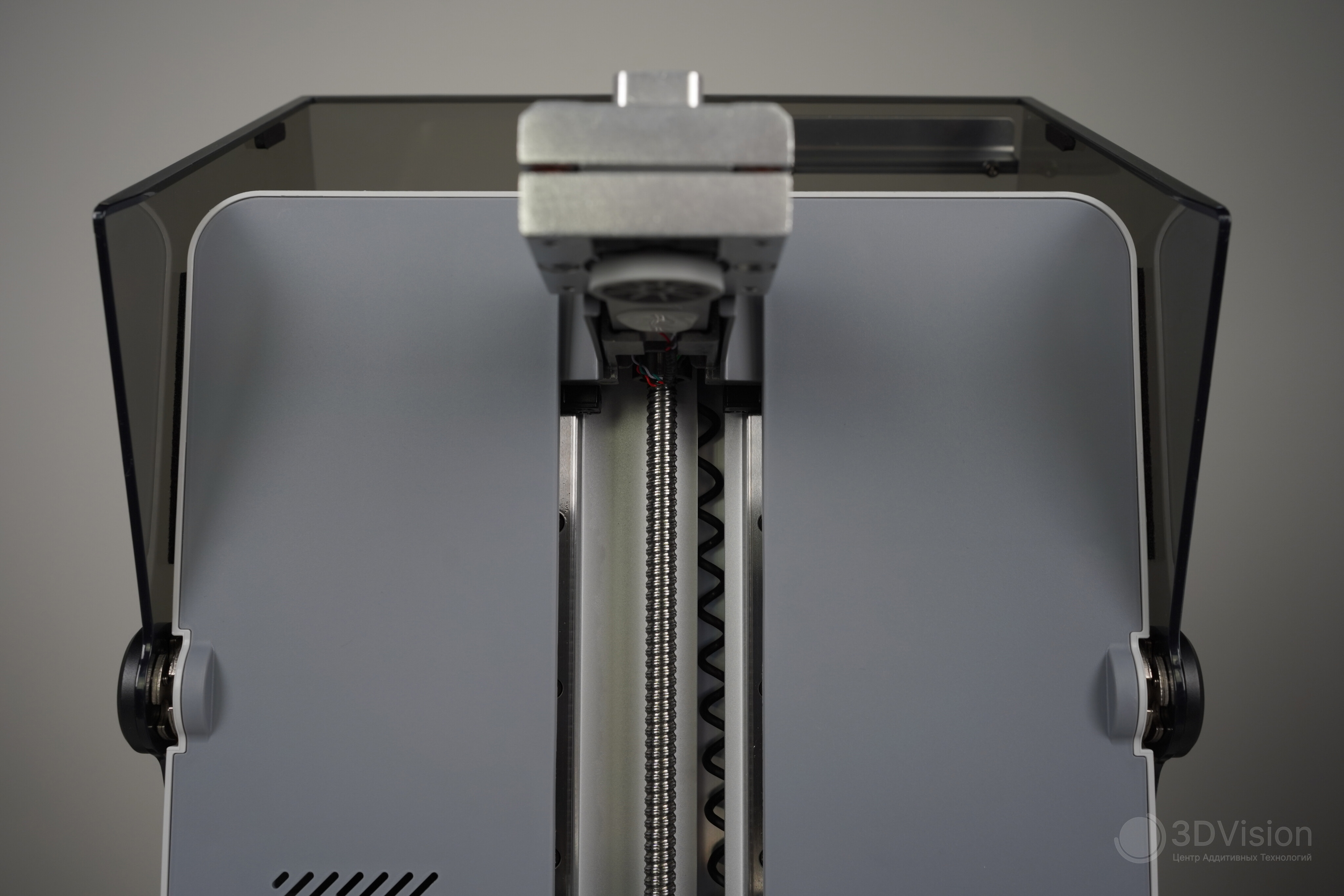

А над двигателем видно литую алюминиевую раму

Механическая часть P1 реализована по надёжной схеме: основу составляет шариково‑винтовая передача с нетрапецеидальной резьбой, которую дополняют две линейные направляющие с опорными блоками EG15.

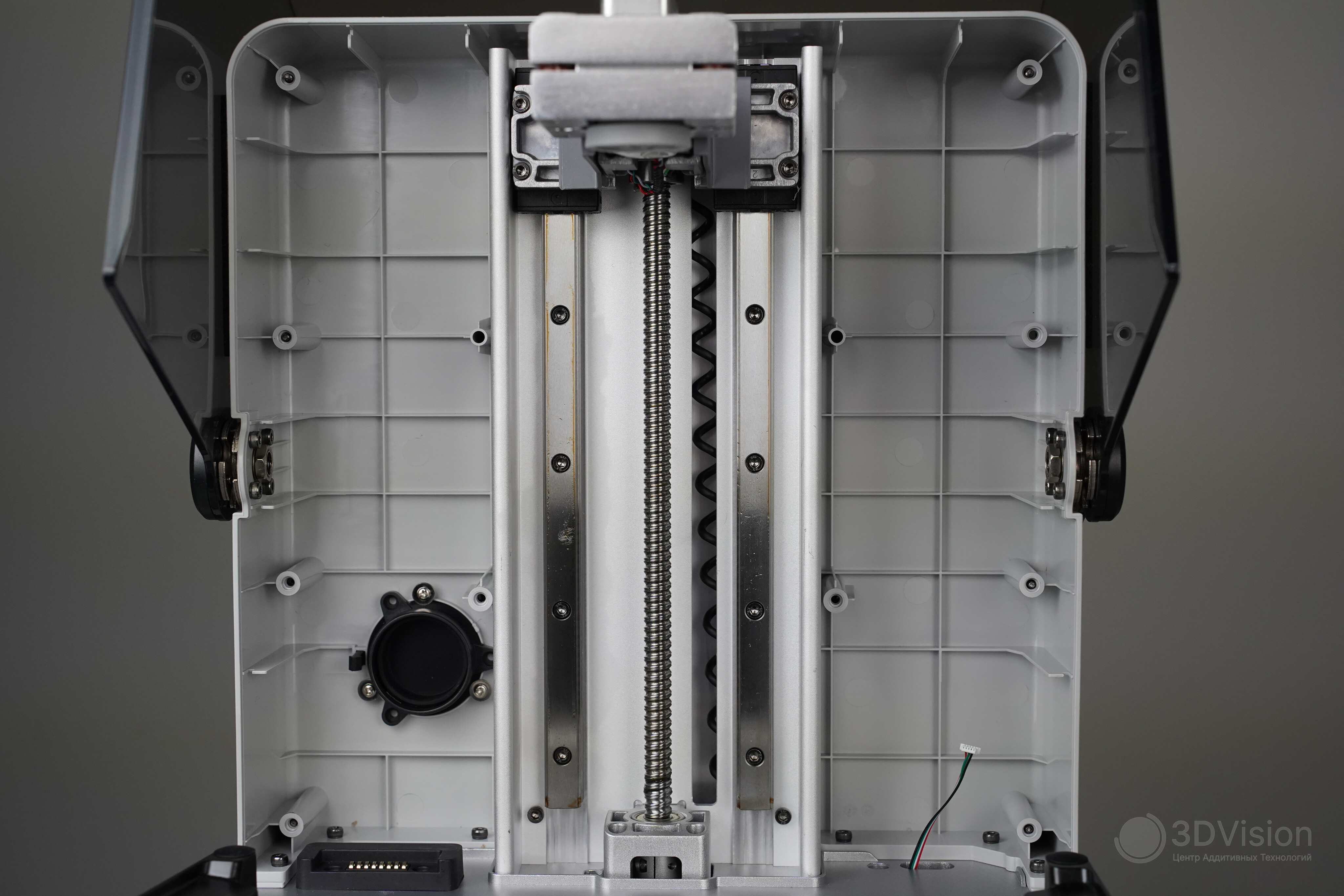

Направляющие скрыты за крышкой, и для доступа к ним нужно снять крышку, которая крепится на 10 винтов. При определённой сноровке можно смазать опорные блоки, не снимая крышку: для этого достаточно набрать смазку в шприц с диаметром до 15 мм.

Фото без крышки

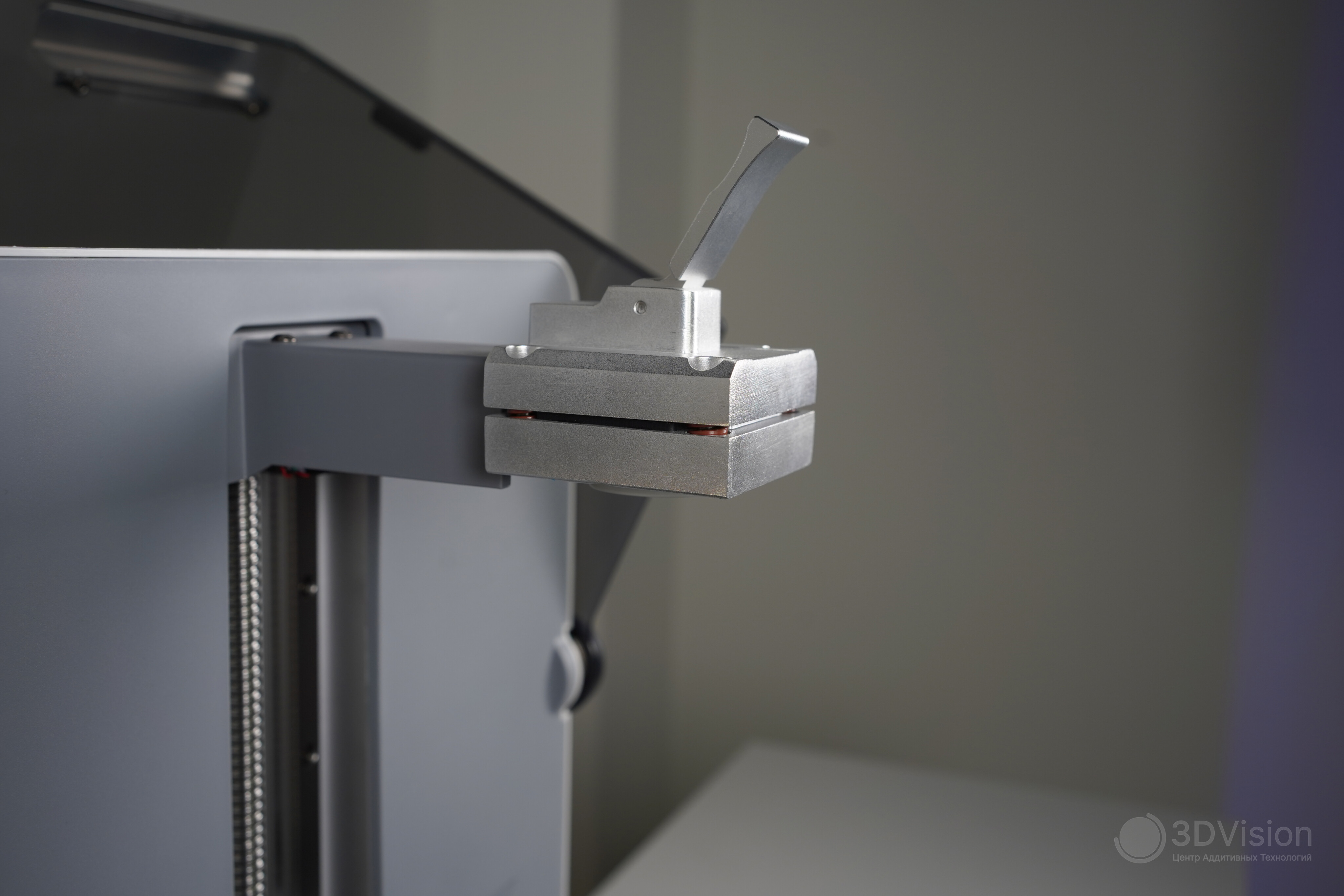

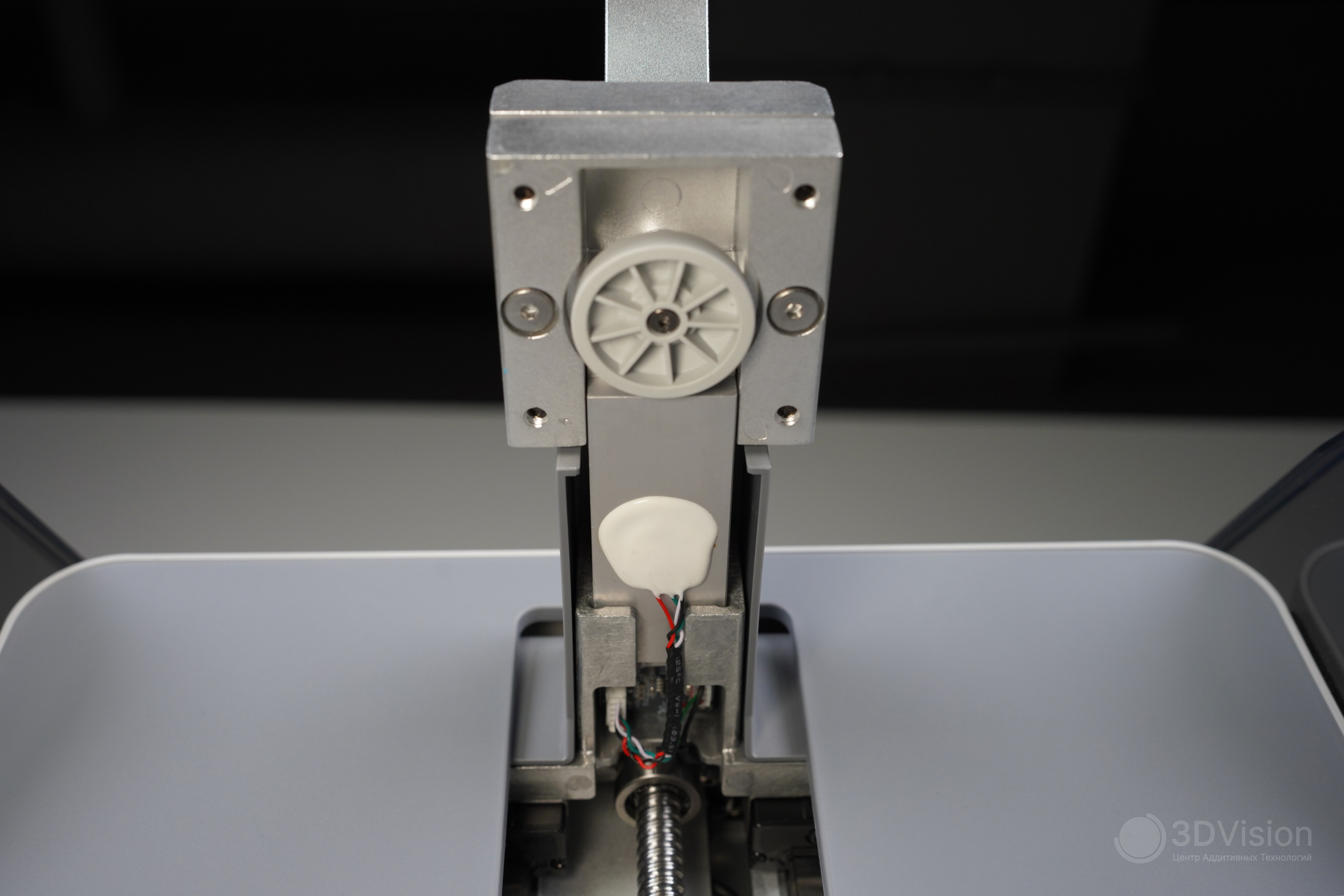

Провод справа от винта тянется к тензодатчику в кронштейне стола.

Он позволяет принтеру определять усилие прижима и отрыва, упрощает калибровку стола и задействует интеллектуальные алгоритмы, облегчающие работу оператора. Подробнее об этих функциях расскажем чуть позже, пока вернёмся к кронштейну. Стол фиксируется с помощью зажима.

Открыто

Закрыто

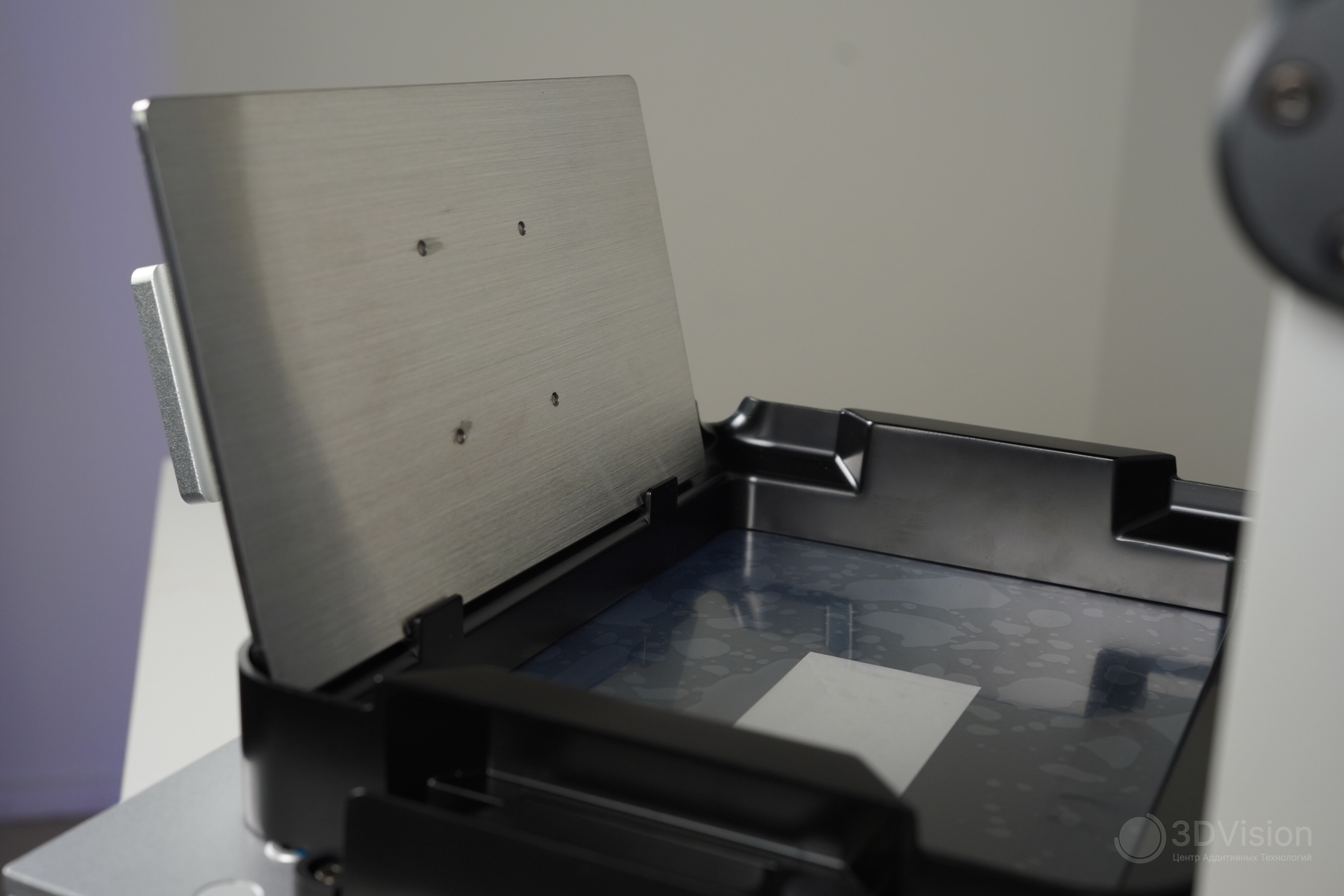

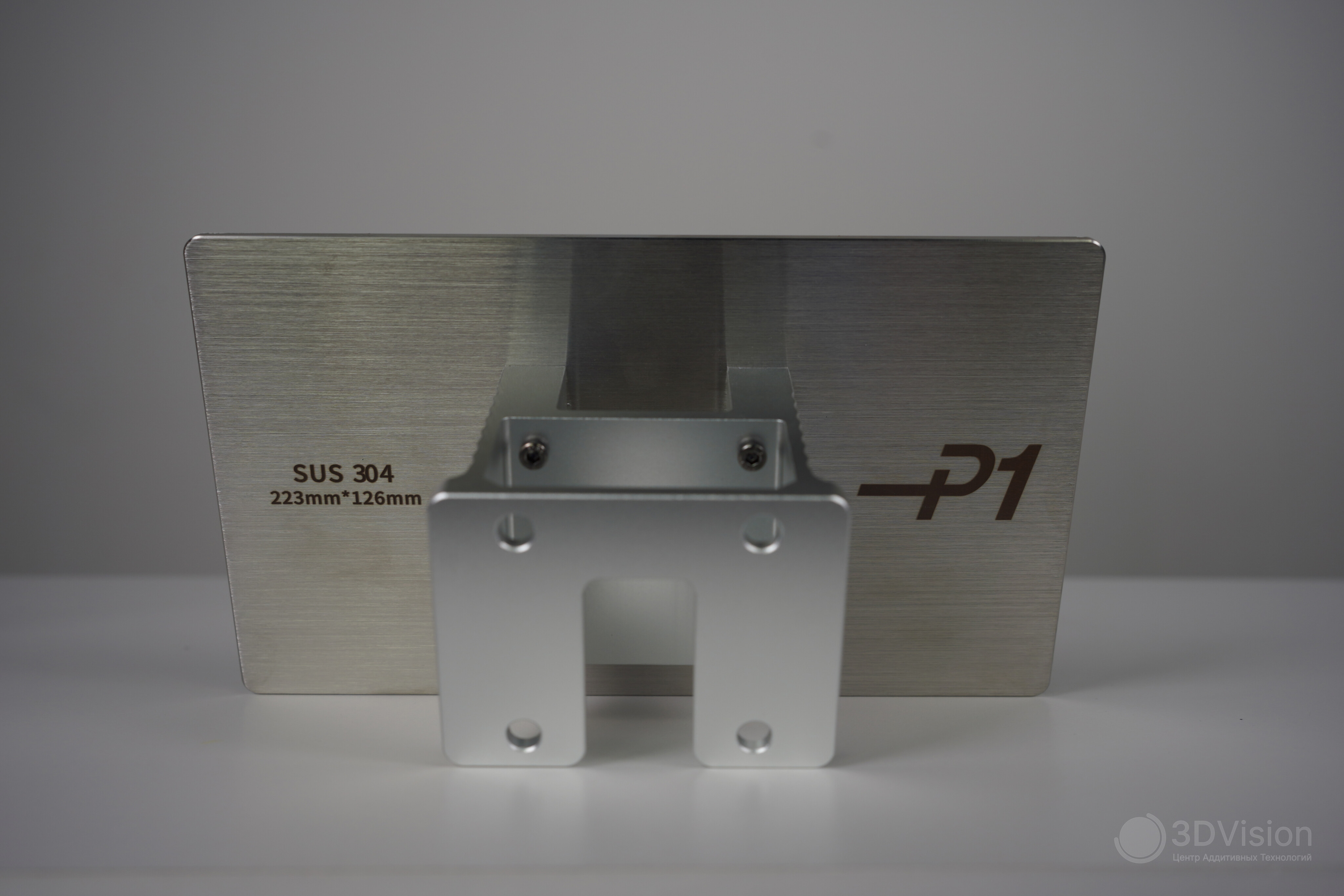

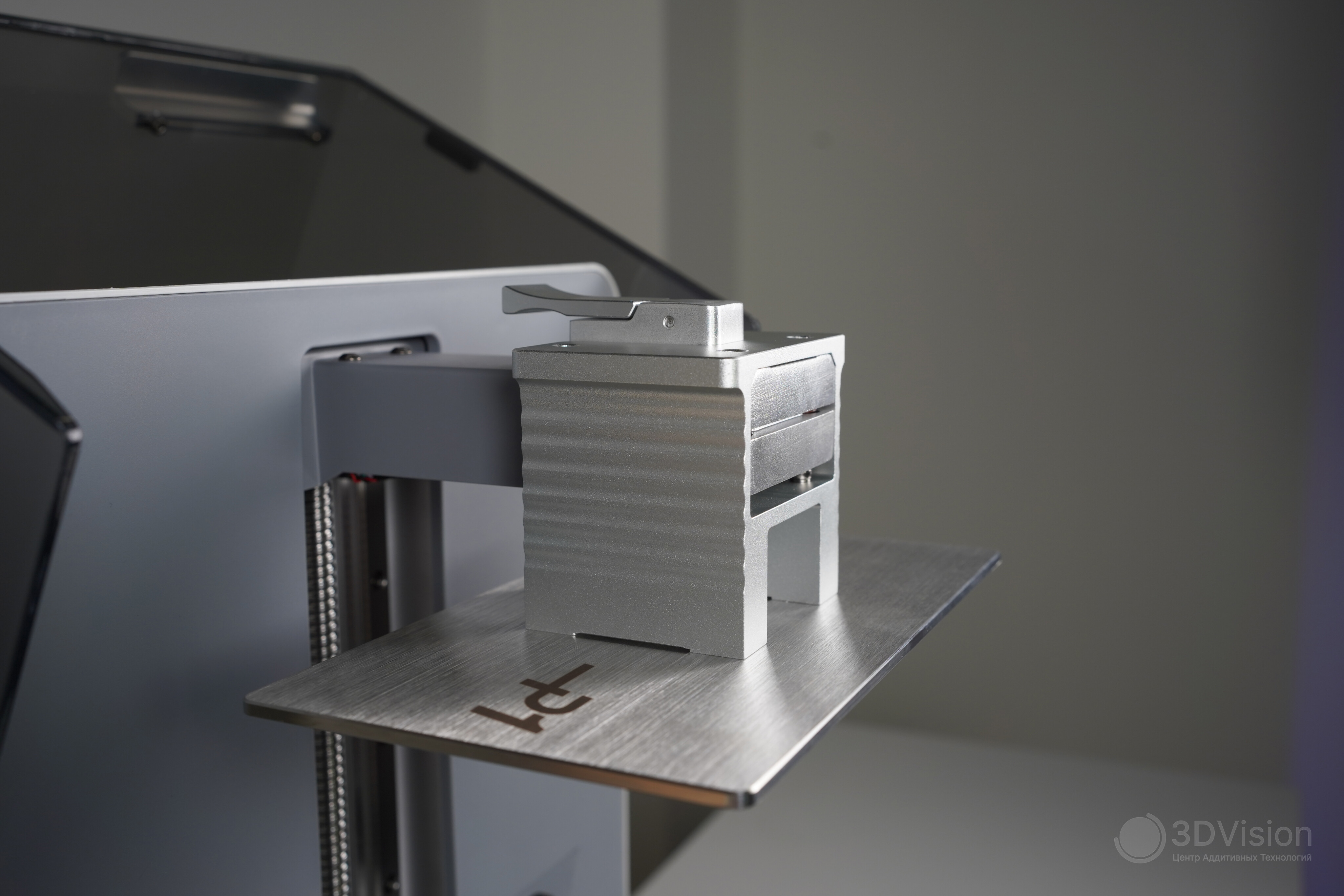

Платформа изготовлен из стали SUS 304, на рабочей поверхности отсутствует лазерная гравировка. Область печати идентична моделям предыдущей серии M7 — 223×126×230 мм. Наклонные поверхности отсутствуют, из-за чего после печати на платформе остаются излишки смолы.

«В России согласно ГОСТ аналогом SUS 304 является сталь марки 08Х18Н10. Сталь устойчива к кислотам и выдерживает краткосрочное поднятие температуры до 900°C.»

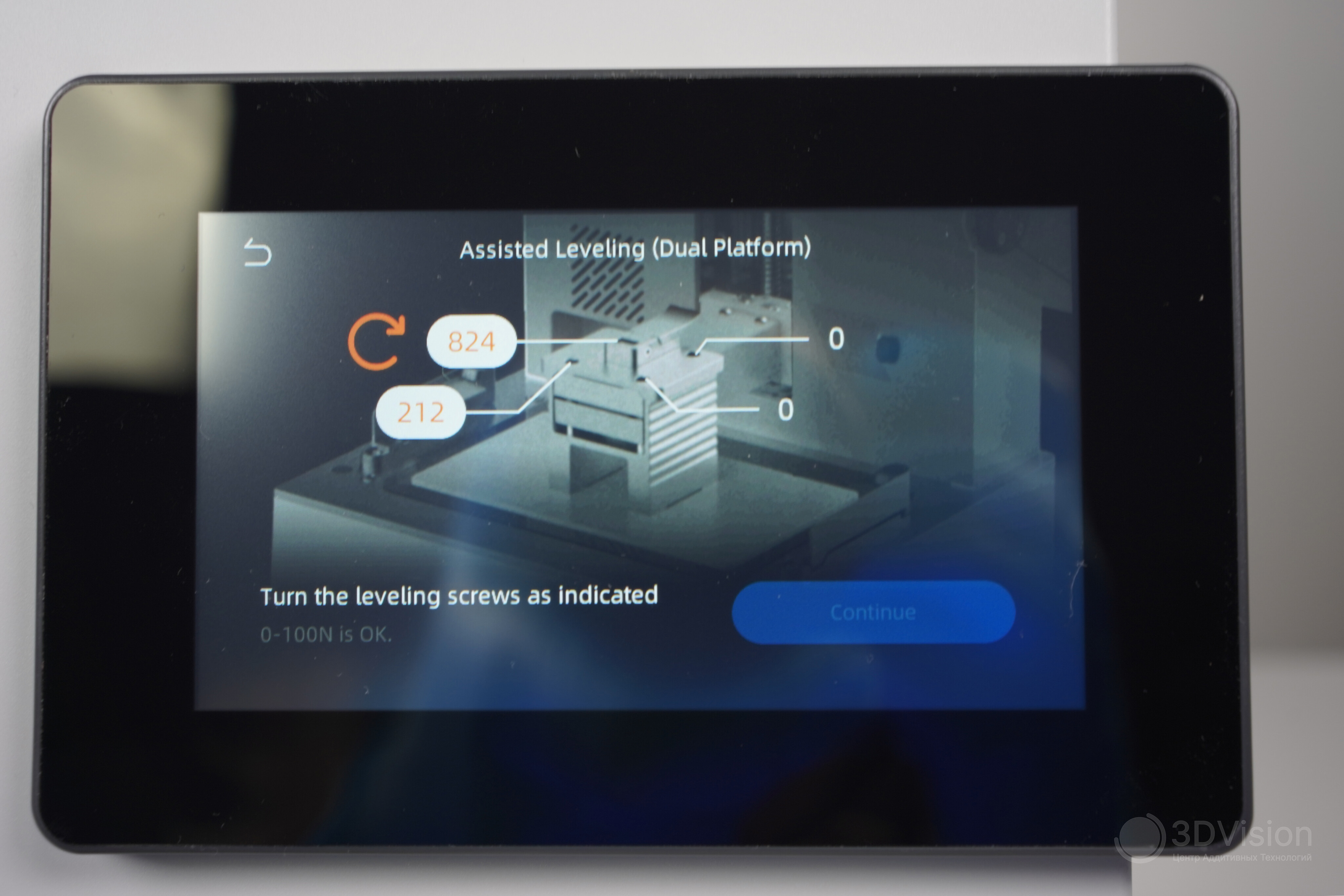

При первом запуске калибровать стол не придётся — производитель гарантирует заводскую настройку. Если же обнаружится перекос из-за неправильной транспортировки или ошибки пользователя, предусмотрена полуавтоматическая калибровка. Процесс организован через пользовательский интерфейс: на дисплее отображается, насколько и в какую сторону нужно повернуть винты в кронштейне. Для регулировки используют шестигранник. Такой подход делает выравнивание стола максимально удобным.

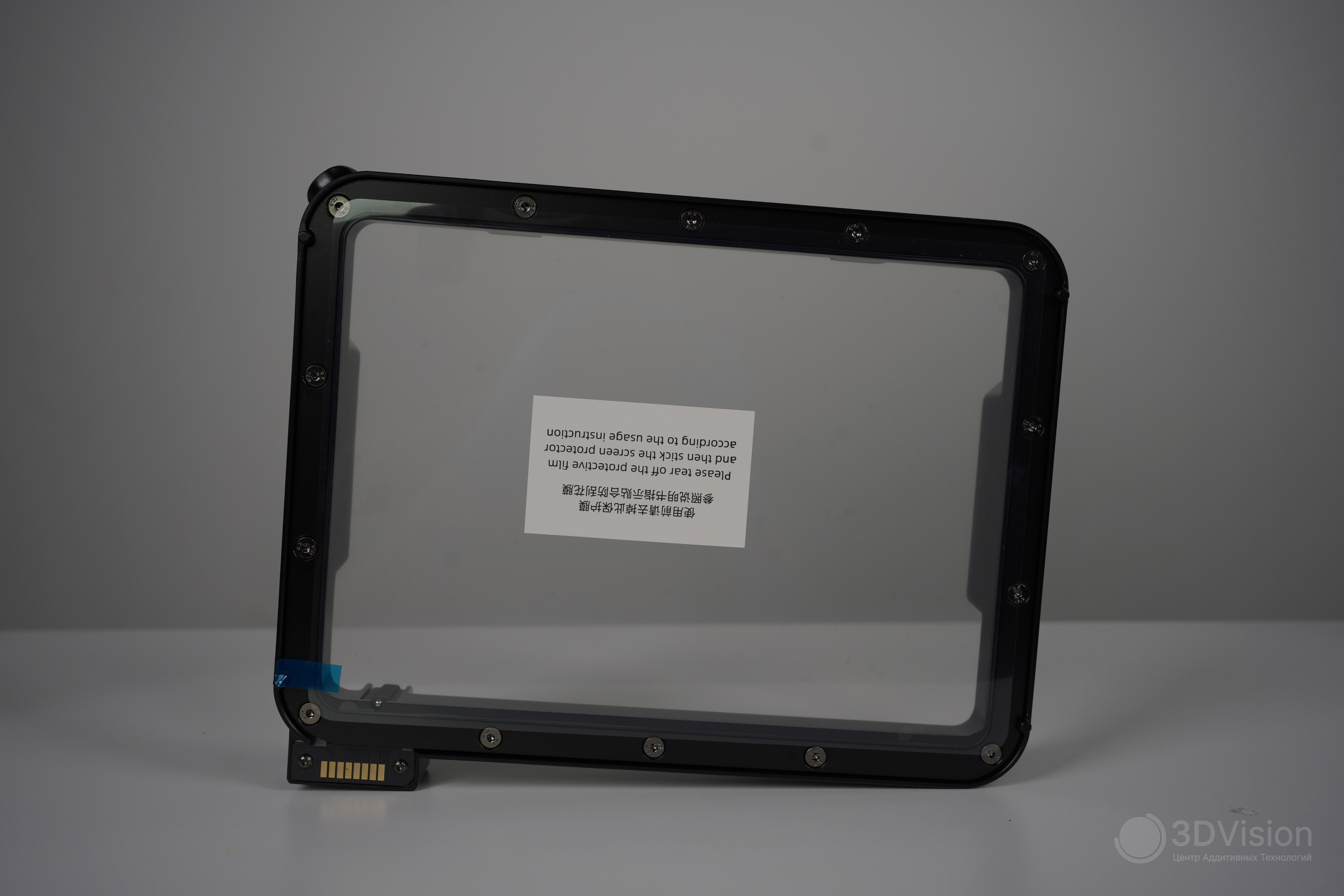

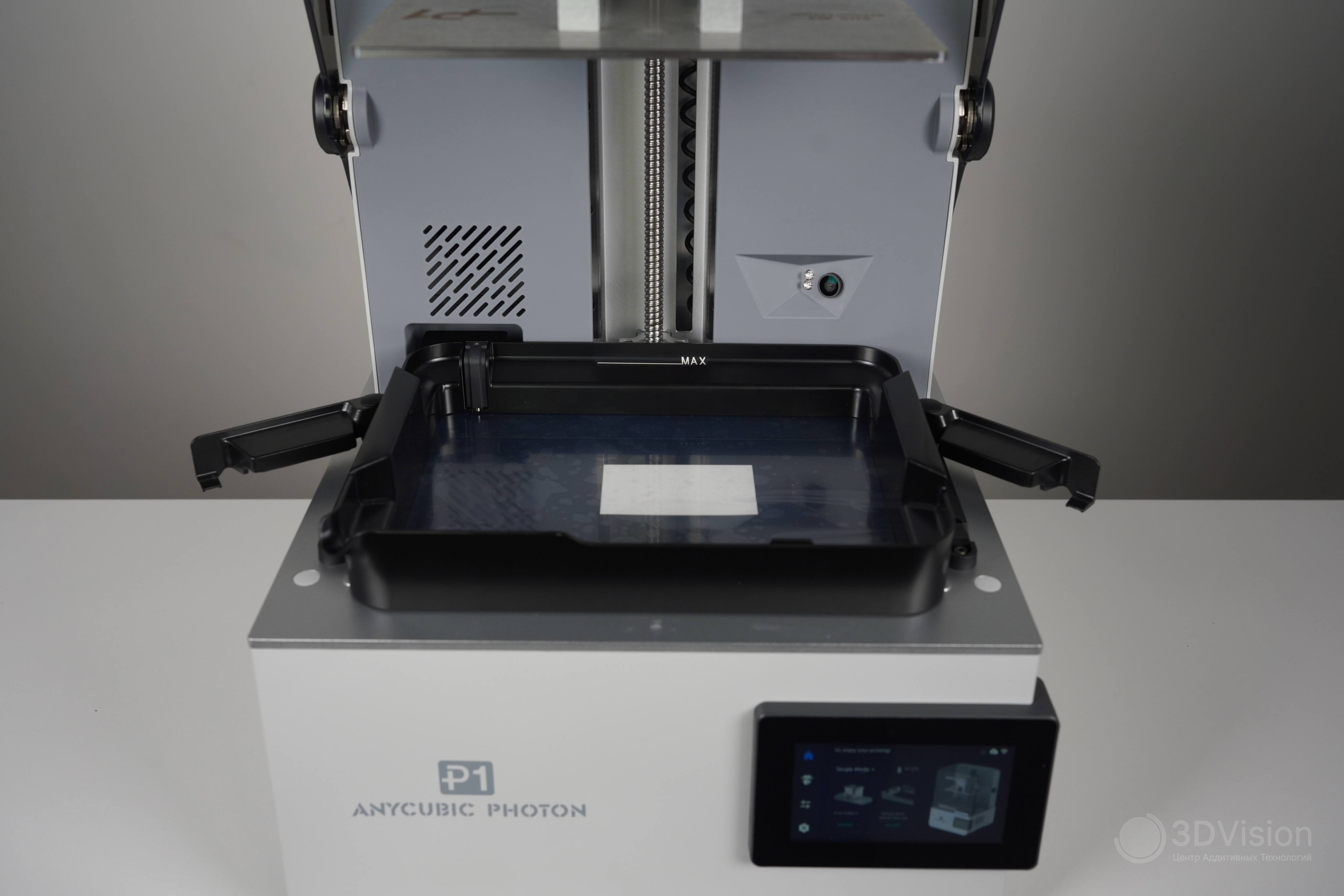

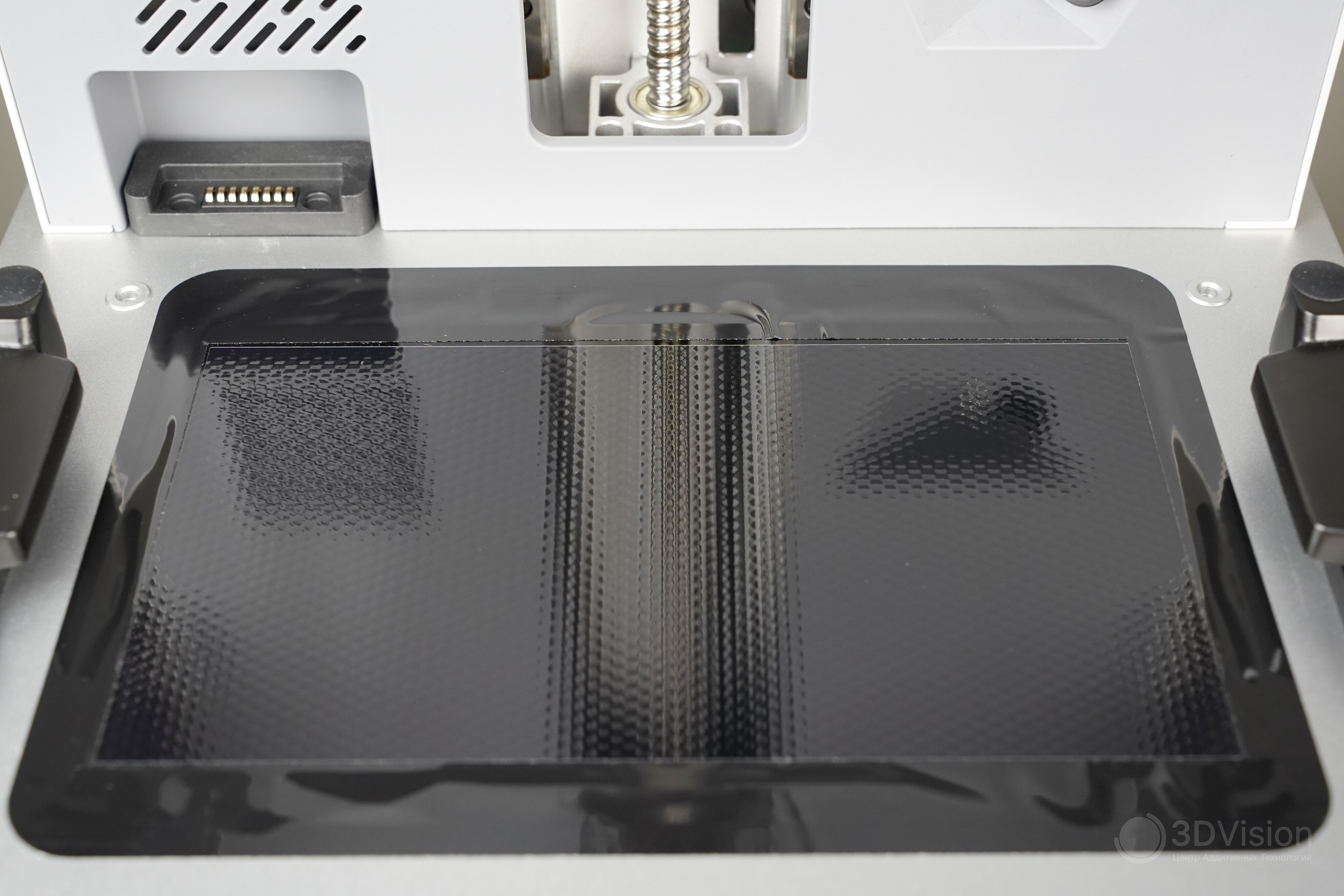

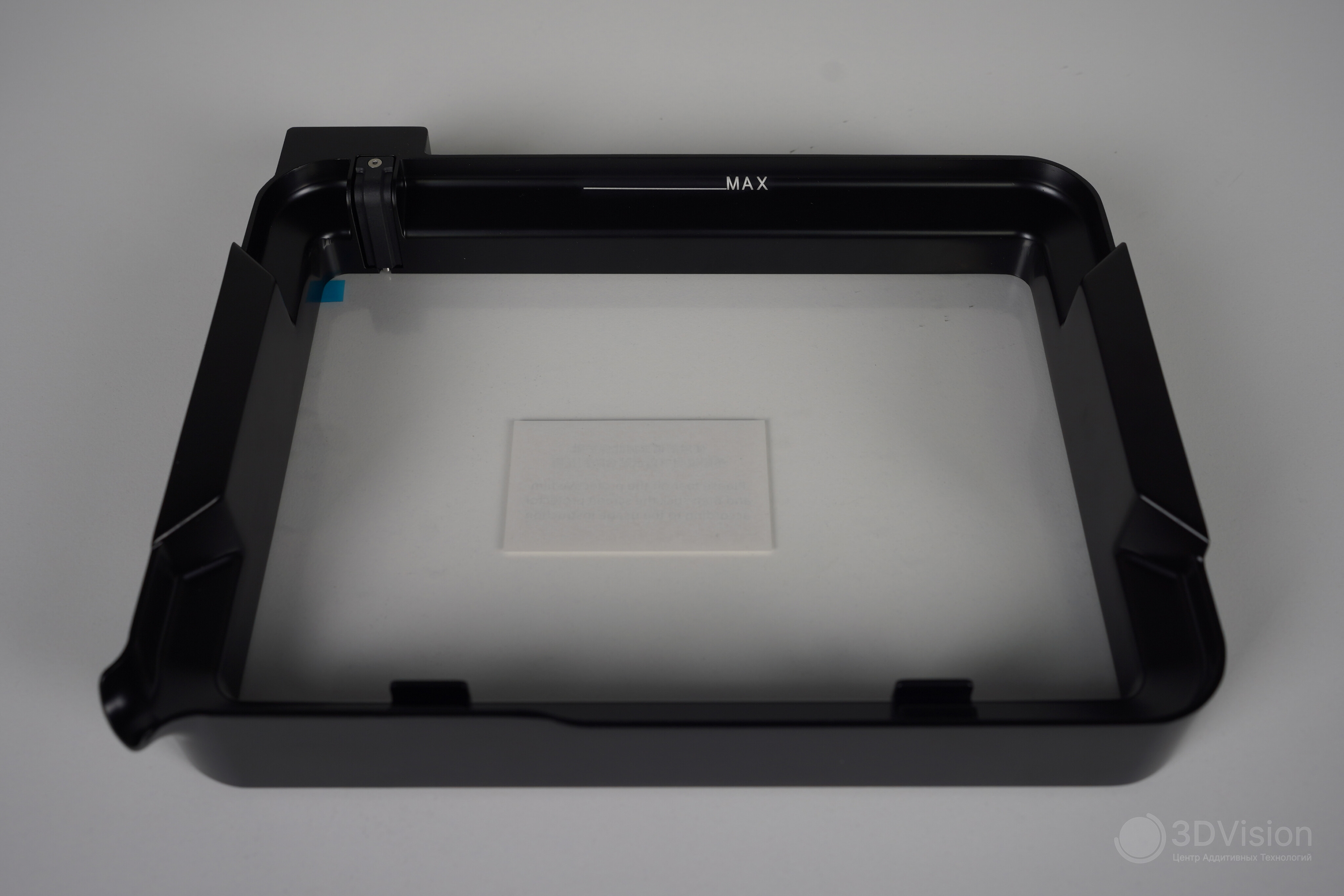

Ванна выполнена из алюминия, в ней установлена плёнка из PFA (перфторалкоксиалкана). Сливной носик выполнен качественно — с него не подтекает и не капает. Ёмкость ванны составляет 1000 мл.

Крепится она без винтов, и зажимается с двух сторон.

Вот этими зажимами

Ванна подогревается до 40 °С, что помогает P1 в печати вязкими материалами. Производитель заявляет, что принтер способен работать со смолами вязкостью до 8000 сП. Подогрев осуществляется контуром, проходящим внутри боковых стенок. Электричество ванна получает через разъём в задней части.

На внутренней стороне одной из стенок ванны размещены кронштейны для стола, чтобы после печати смола с него стекала в ванну.

Стол можно поставить вертикально и горизонтально

Ванна получилась на редкость удачной. По своим параметрам она заметно превосходит таковую в M7 Pro.

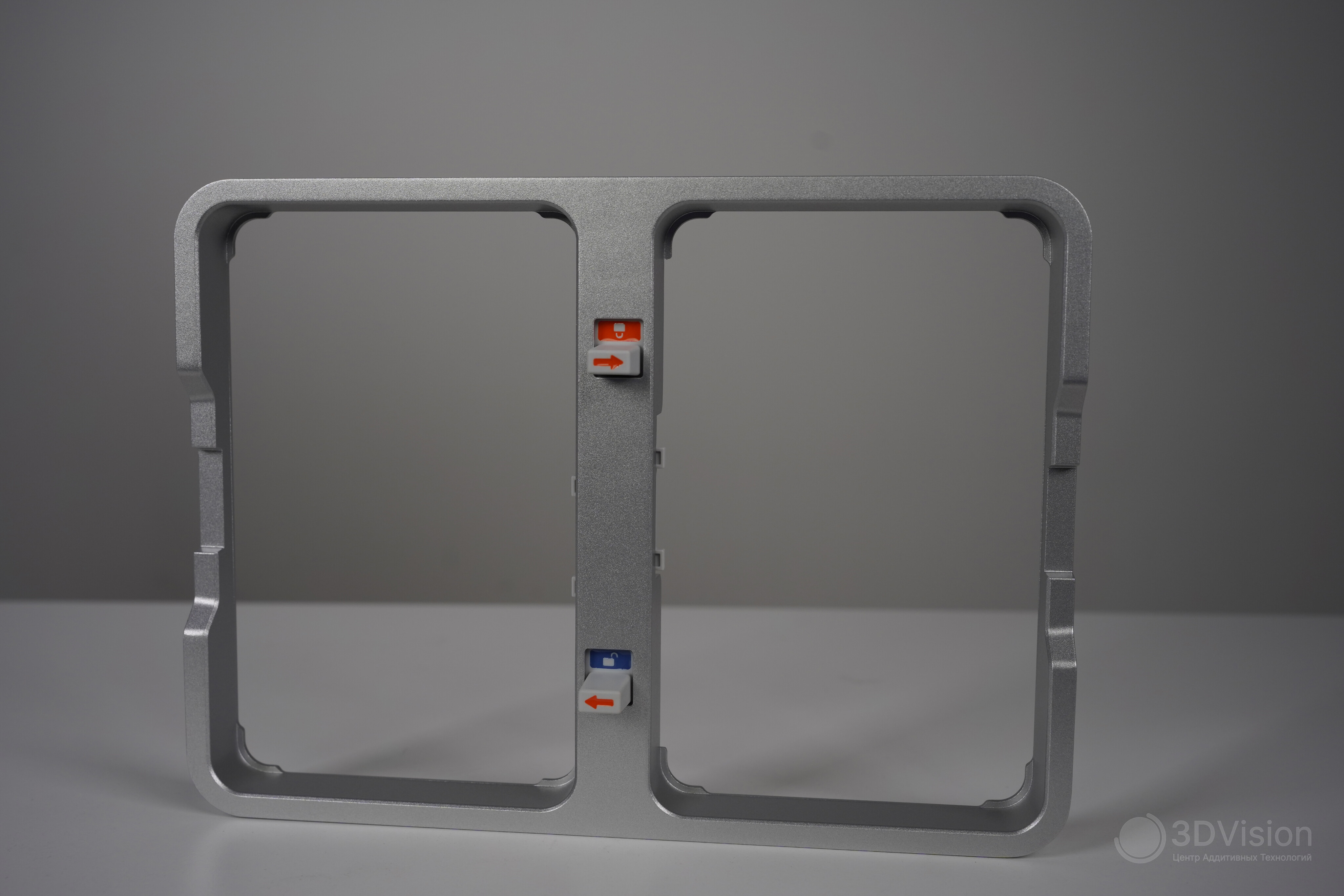

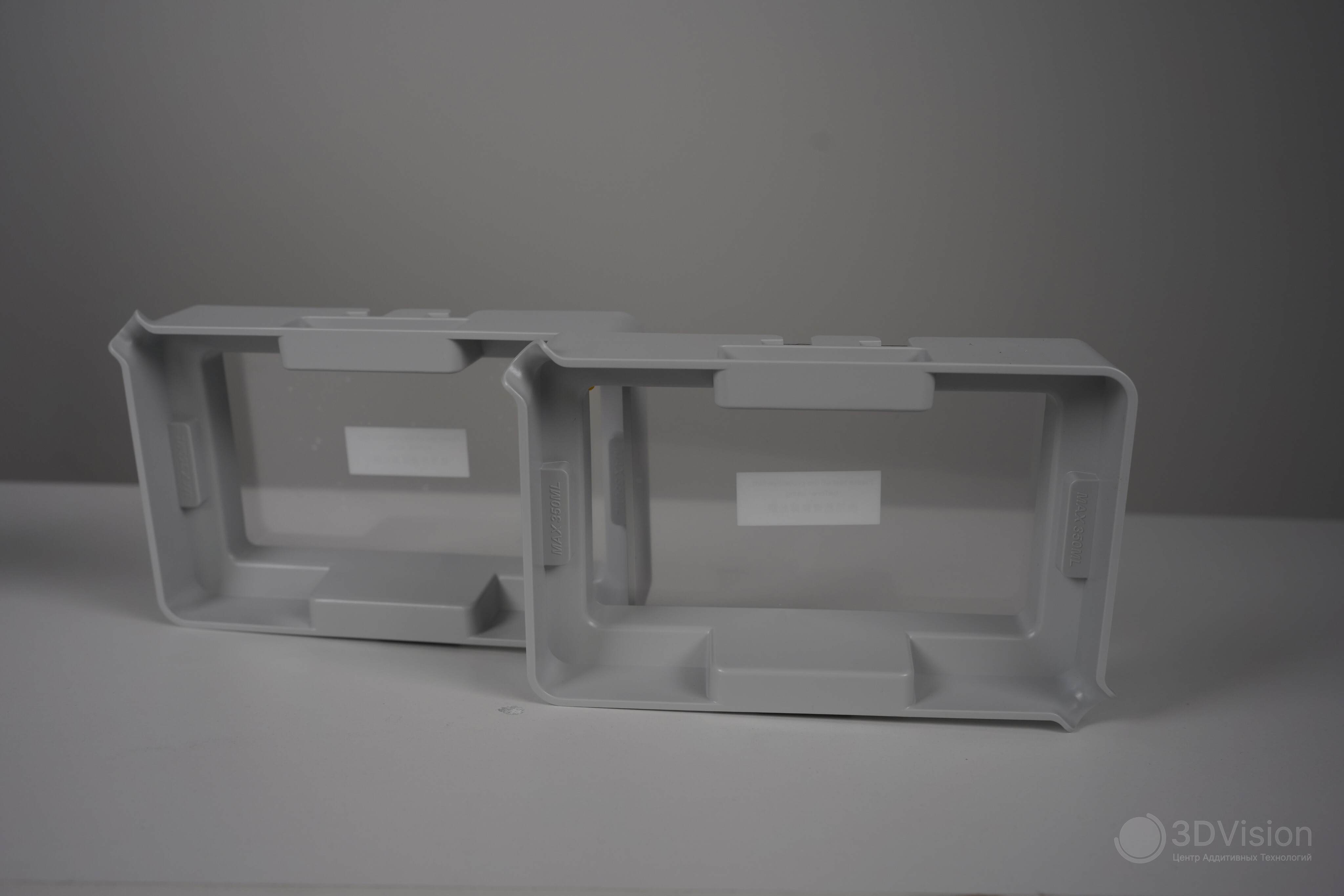

Далее две ванны из набора для печати разными материалами. Чтобы не ошибиться с их позиционированием, в комплекте присутствует подставка.

На ней расположены фиксаторы, зажимающие ванну с одной из сторон. Фиксатором второй стороны служит зажим на корпусе принтера. Ванны выполнены из пластика, подогрева в них не предусмотрено. Каждая вмещает до 350 мл. На двух углах размещены сливные носики. Они, как и у большой ванны, не разливают смолу, а направляют её аккуратно.

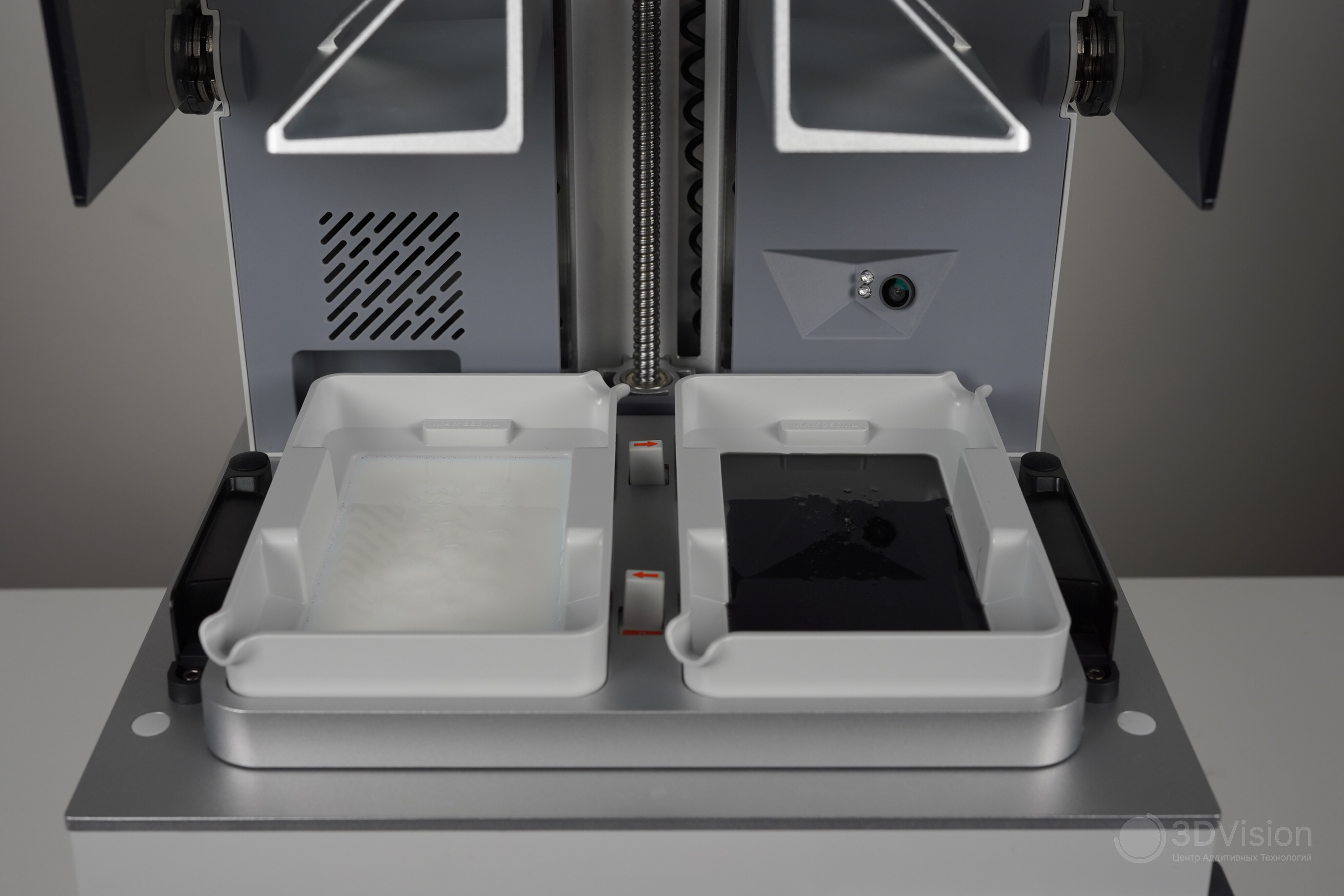

Ванны для печати разными материалами

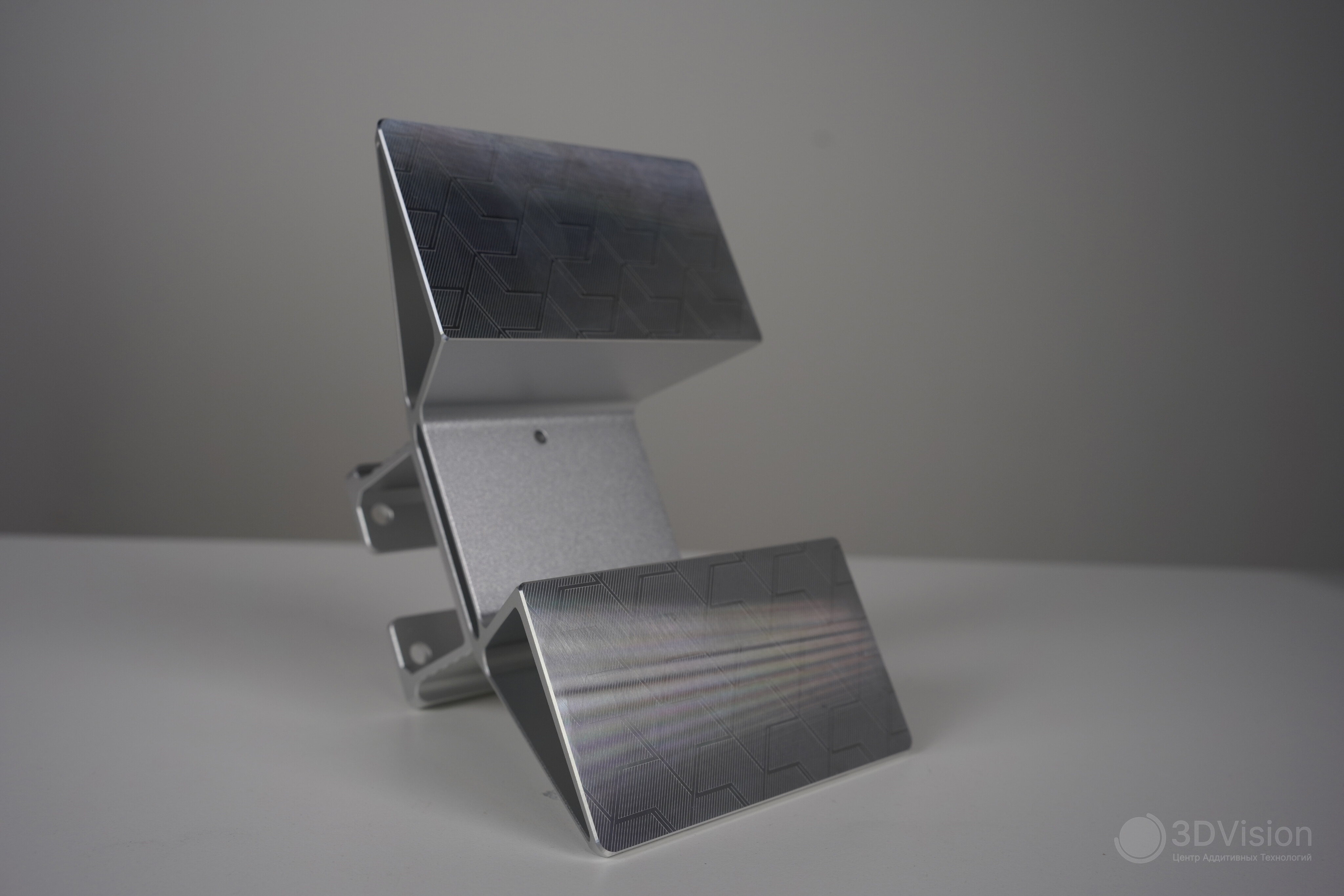

Двойной стол выполнен из алюминия, его поверхность имеет лазерную гравировку. Способ крепления аналогичен креплению обычного стола.

На нём особенно видно, как сильно сокращается область печати. Для каждого резервуара она составляет 65×126×195 мм.

Под ваннами находится монохромный 10,1” LCD дисплей с разрешением 13312×5120. Размер пикселя составляет 16,8×24,8 мкм, и это отличный результат. На экран нанесено рельефное покрытие, которое по заявлению производителя уменьшает усилие отрыва деталей от плёнки на 60%.

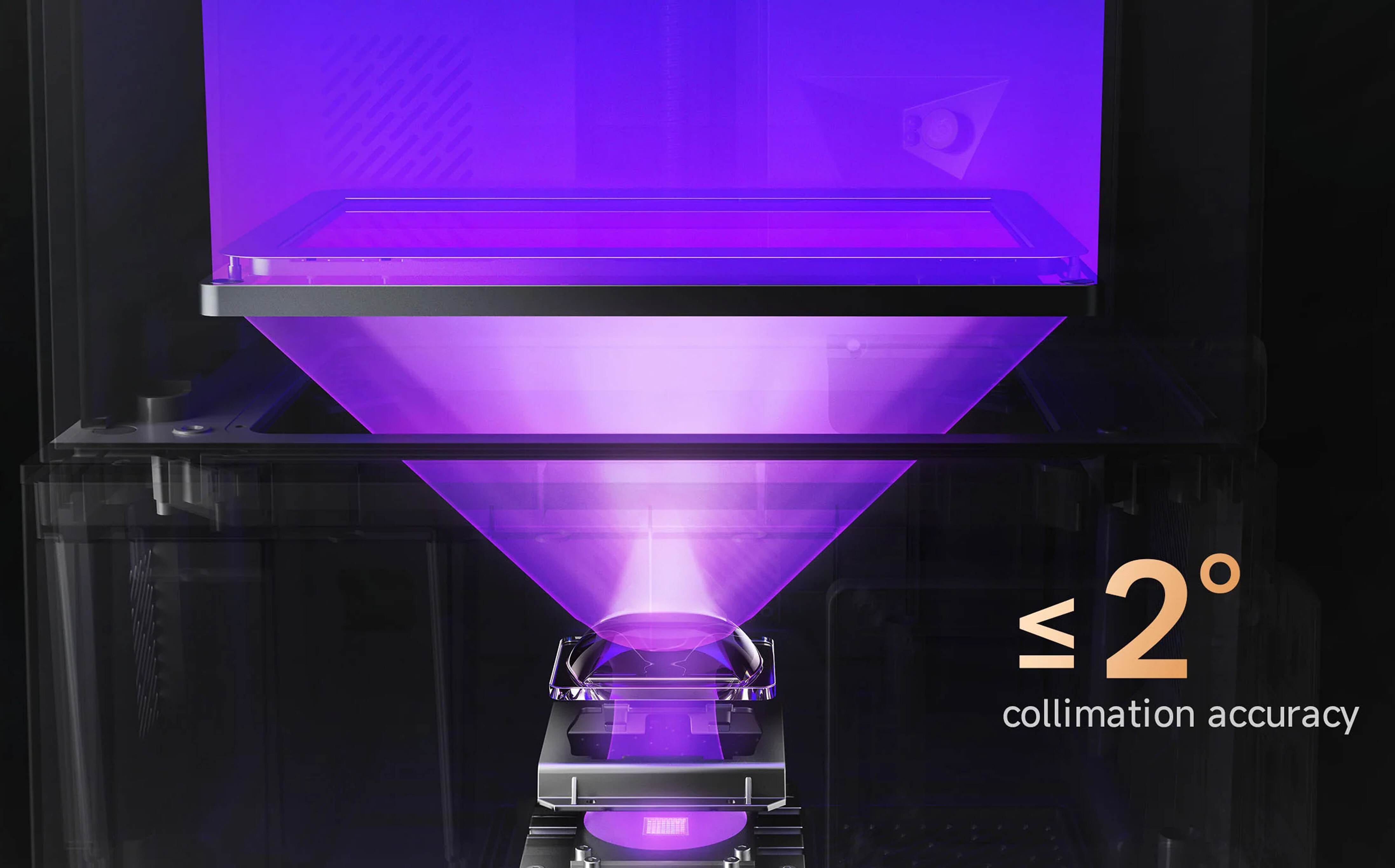

Источник света в имеет ряд отличий от такового принтерах серии M7. Ключевыми особенностями выступают линза Френеля изменённой формы и система её охлаждения, реализованная с помощью медных трубок. По данным производителя, максимальное отклонение лучей друг от друга не превышает 2 градусов, что на 1 градус лучше, чем у M7.

В основе модуля по‑прежнему лежит технология COB (Chip‑On‑Board): массив светодиодов размещён на подложке, излучаемый свет проходит через линзу для выравнивания, после чего направляется на LCD‑экран. Длина волны излучения составляет 405 нм, интенсивность светового потока — 5000 мкВт/см².

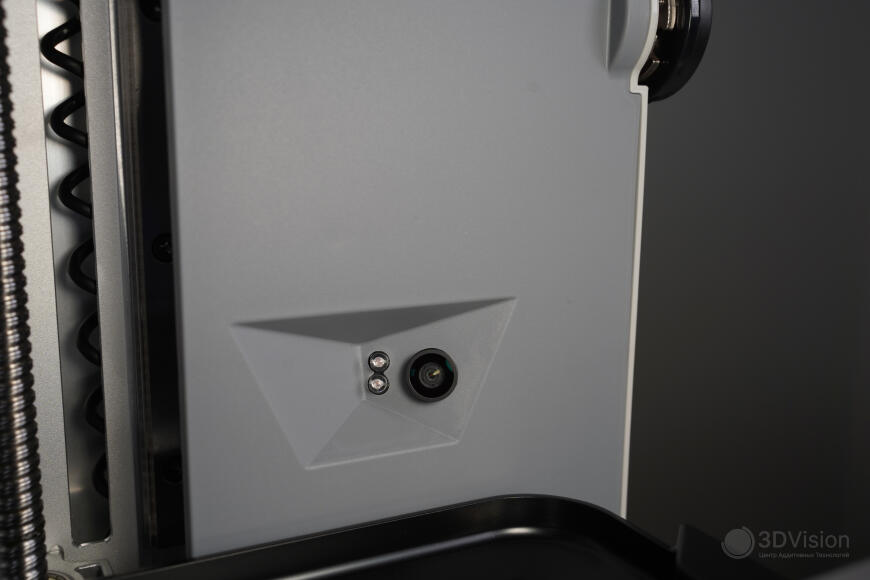

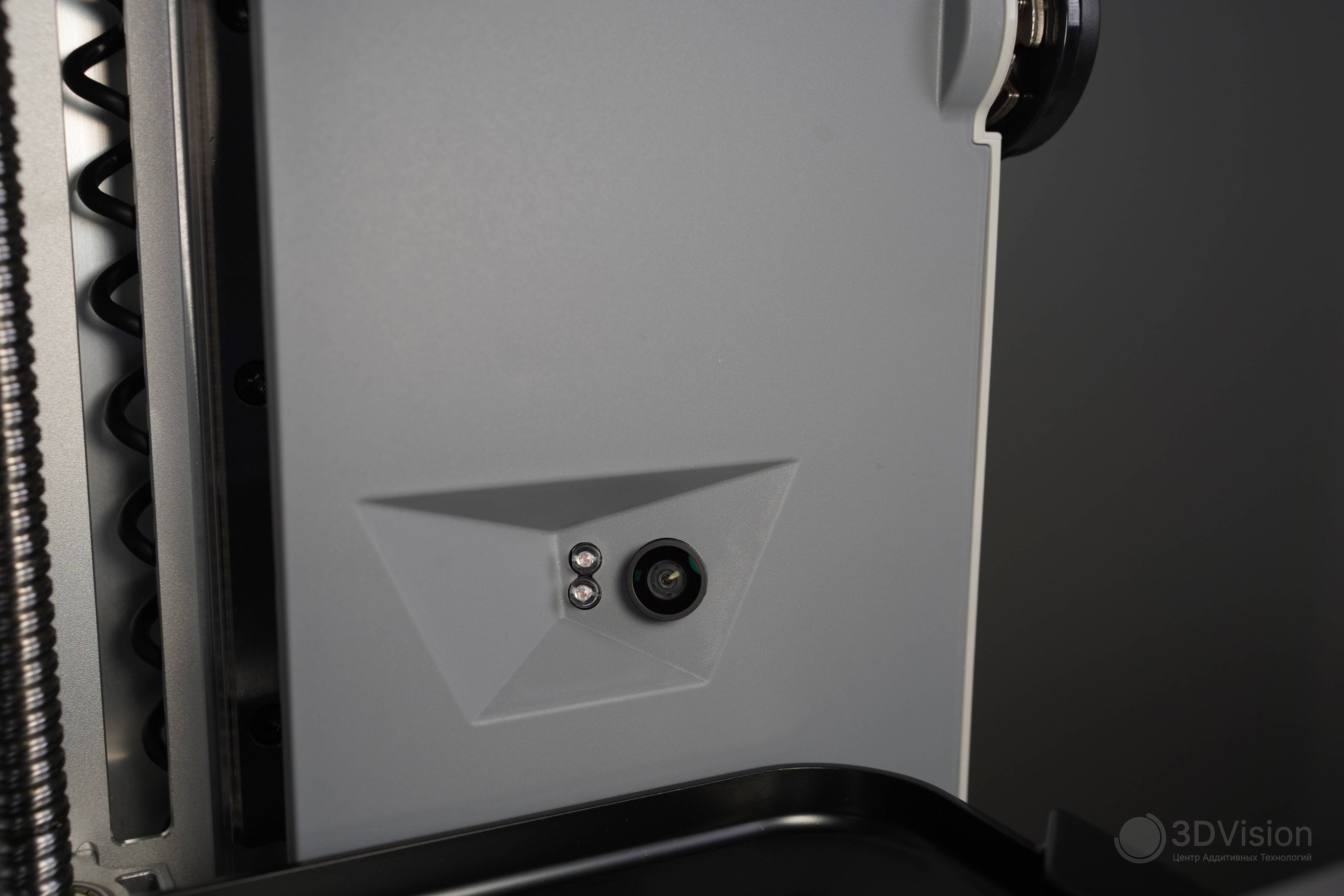

За вышеперечисленным следит камера с разрешением 640×480.

Вас заметили

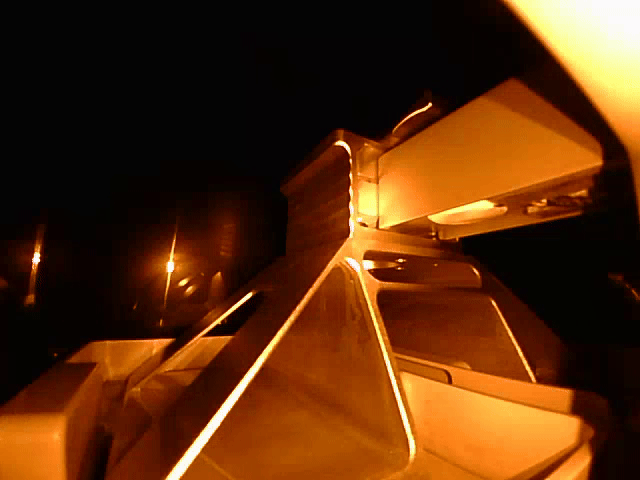

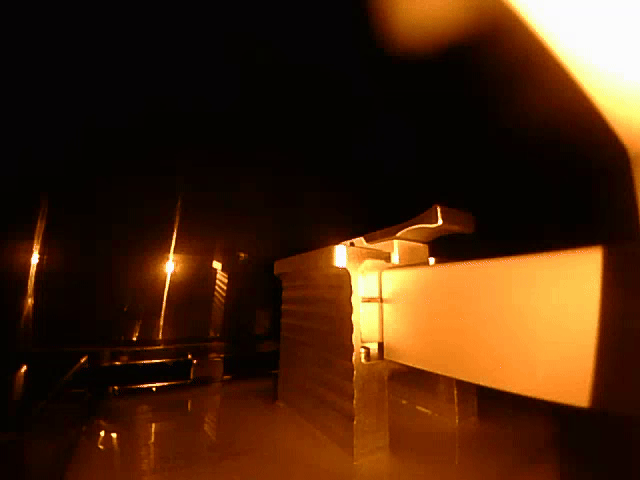

Мониторинг печати продвинулся. Доступна запись таймлапсов, которую давно ждали пользователи. Запись осуществляется во внутреннюю память устройства при активированной опции «записывать таймлапс», использование флешки не требуется. Для подсветки используются два оранжевых светодиода. Просмотр таймлапсов возможен только после переноса файлов с принтера на флешку.

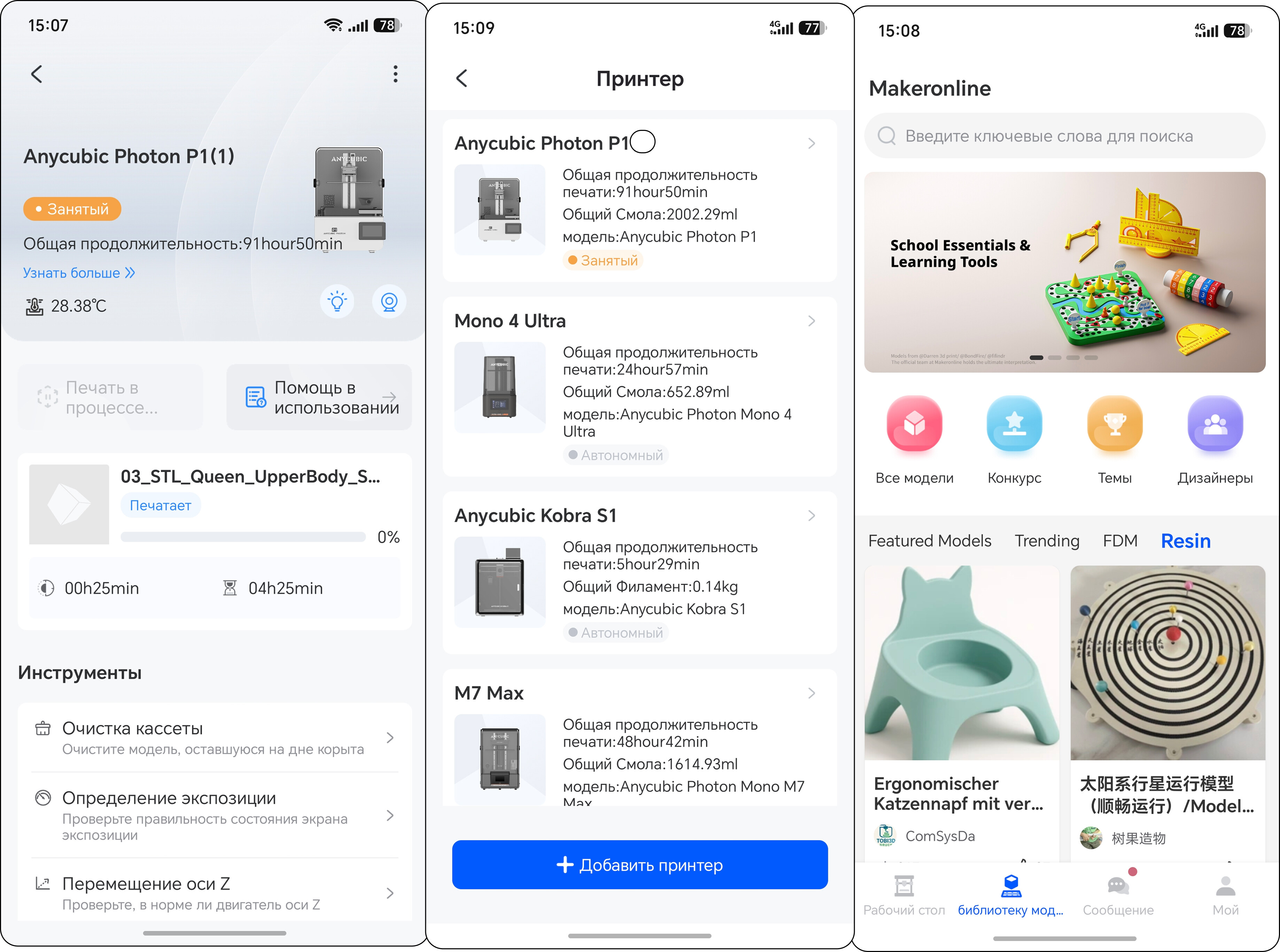

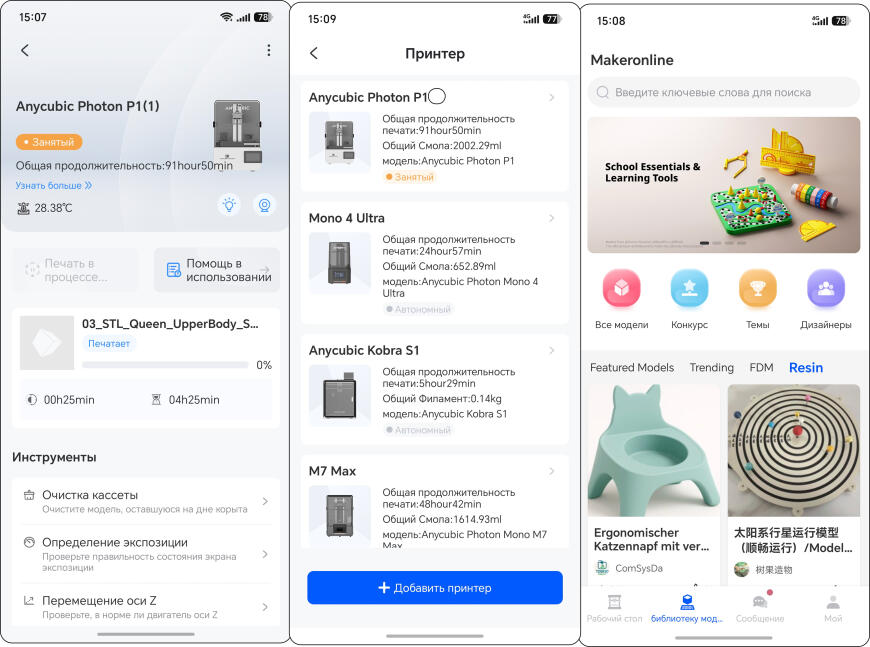

Отслеживать процесс печати можно через слайсер на ПК либо в мобильном приложении Anycubic App. Приложение предоставляет интересный функционал: с его помощью можно запускать в печать подготовленные файлы, искать моделеи и нарезать их непосредственно на мобильном устройстве, а также мониторить состояние всех подключённых устройств.

В P1 реализованы привычные для пользователей Anycubic интеллектуальные алгоритмы. Их количество увеличилось на один за счёт функции ИИ‑детекции дефектов с помощью камеры.

1. «Умный подъём — контролирует высоту подъёма платформы, анализируя усилие, с которым деталь отделяется от плёнки в ванночке. Устройство моментально реагирует на отрыв модели и начинает опускание стола, не дожидаясь достижения заданной в слайсере высоты. Если наоборот - при подъёме на значение из слайсера деталь ещё не оторвалась от плёнки, то принтер будет поднимать её до тех пор, пока она не оторвется.
2. Второй алгоритм также базируется на анализе усилия отрыва. Если принтер видит, что усилие отрыва для определённой площади засветки необычно маленькое по сравнению с этим же усилием на других слоях, или если усилие отрыва нулевое, то он останавливает печать, потому что скорее всего деталь оторвалась от стола или поддержек.
3. «Динамическая компенсация времени паузы» — следит за скоростью заполнения полостей смолой после каждого цикла подъёма-опускания. На основе этих данных принтер корректирует паузу перед следующей засветкой, что позволяет оптимизировать скорость и качество печати даже при некорректно заданных параметрах в слайсере.
4. Четвёртый алгоритм контролирует уровень смолы в ванночке. Печать не запустится, пока в ванне не будет необходимого количества материала.
5. Пятый механизм предотвращает начало печати при отсутствии установленного стола.
6. Шестой алгоритм обнаруживает наличие твёрдых частиц в ванночке и блокирует печать до их удаления, защищая тем самым экран и плёнку от повреждений.
7. И новинка, которой не было в M7: ИИ детекция дефектов с помощью камеры. Если её включить, то не будет работать второй алгоритм. Так что в данный момент приходится выбирать, и по опыту работы с P1 рекомендуем именно второй. Камера часто не видит дефектов в начале печати, когда стол ещё не поднялся высоко. Плюс чёрные детали на фоне чёрной смолы тоже плохо видны электронным глазом.

Характеристики принтера обеспечивают совместимость со всеми материалами Anycubic, в том числе с вязкими составами, а также с расходниками сторонних производителей. Наша цель — проверить эту совместимость на практике и поделиться результатами, поэтому приступаем к печати.

Обычная печать

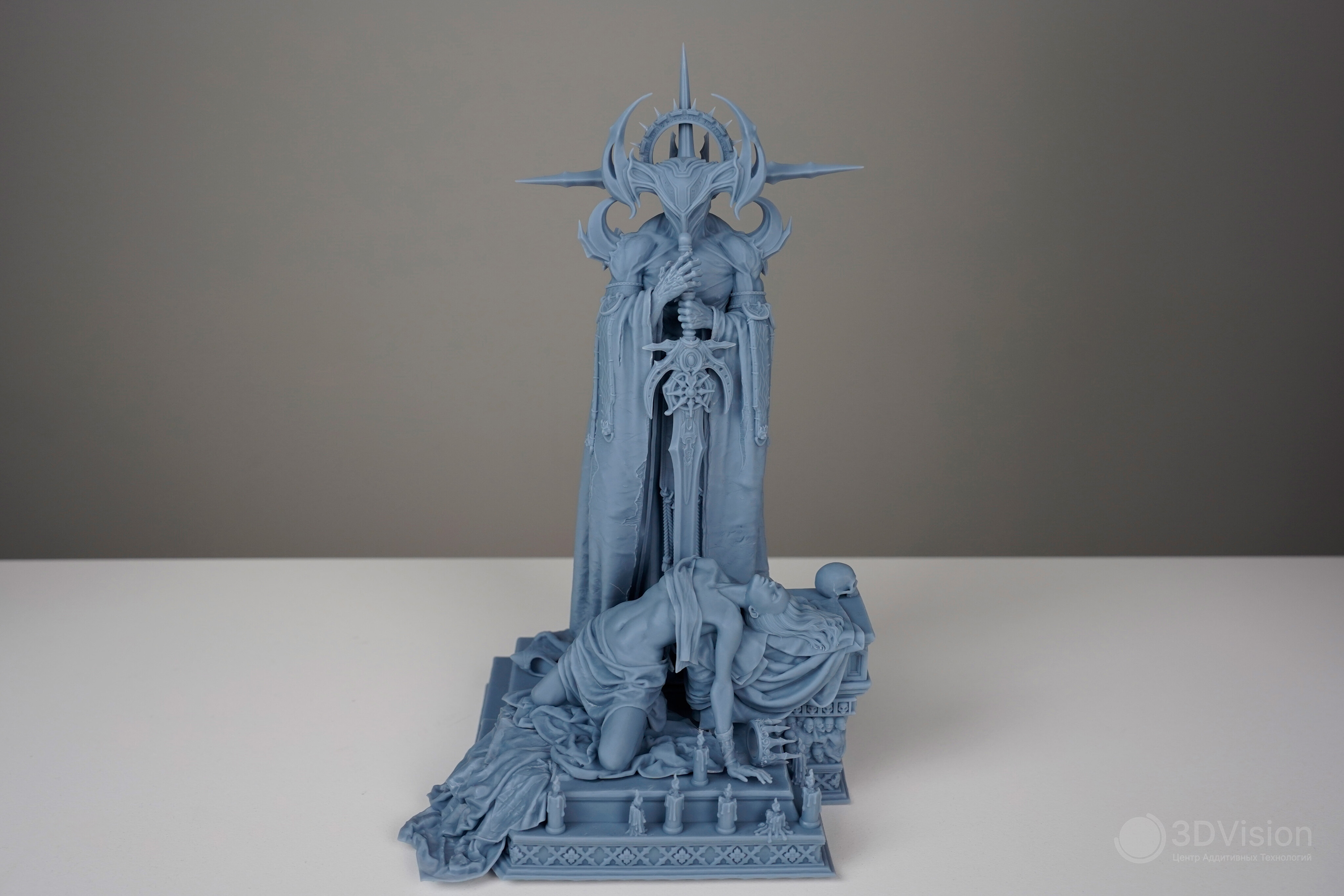

Для первой печати в стандартном режиме (без использования двух ванн) выбрали диораму «Dark Ending» («Мрачный финал»). Смолу использовали Anycubic Standard Resin серого цвета.

Подготовку 3D‑моделей выполнили в слайсере Anycubic Photon Workshop. В программе доступны готовые профили печати. Использовали один из них, не меняя параметры.

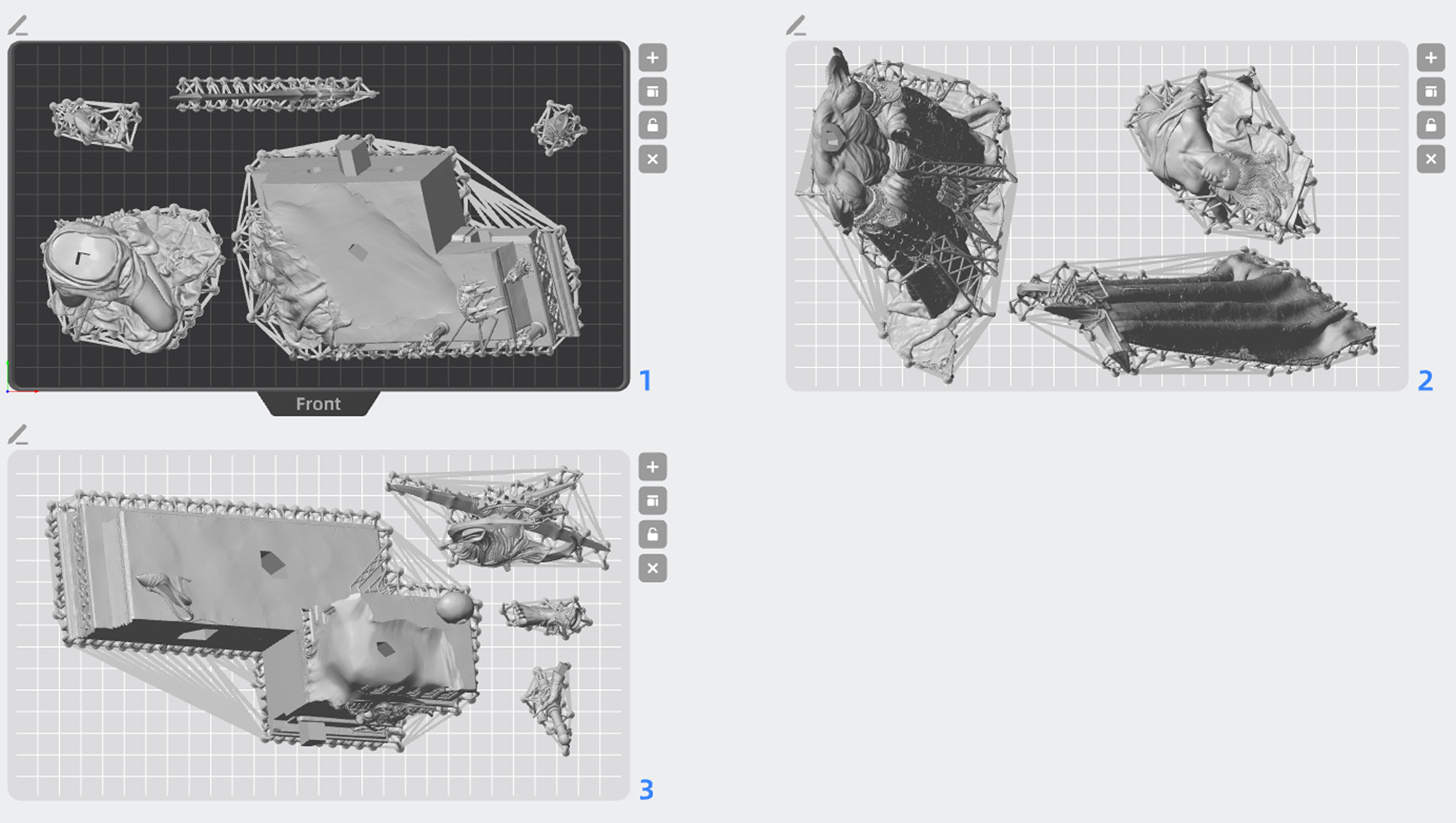

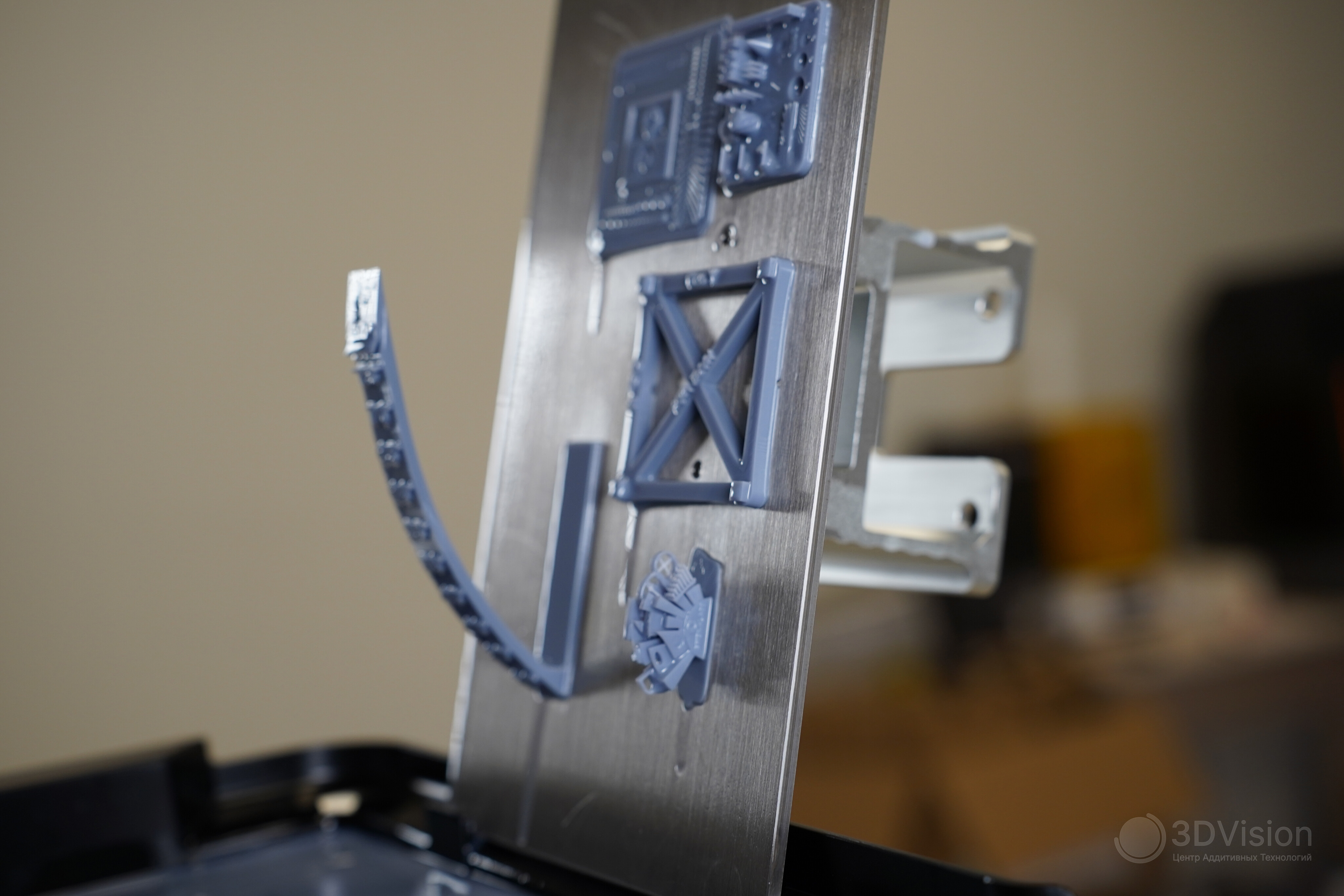

В диораме 12 деталей, которые уместились на 3 стола.

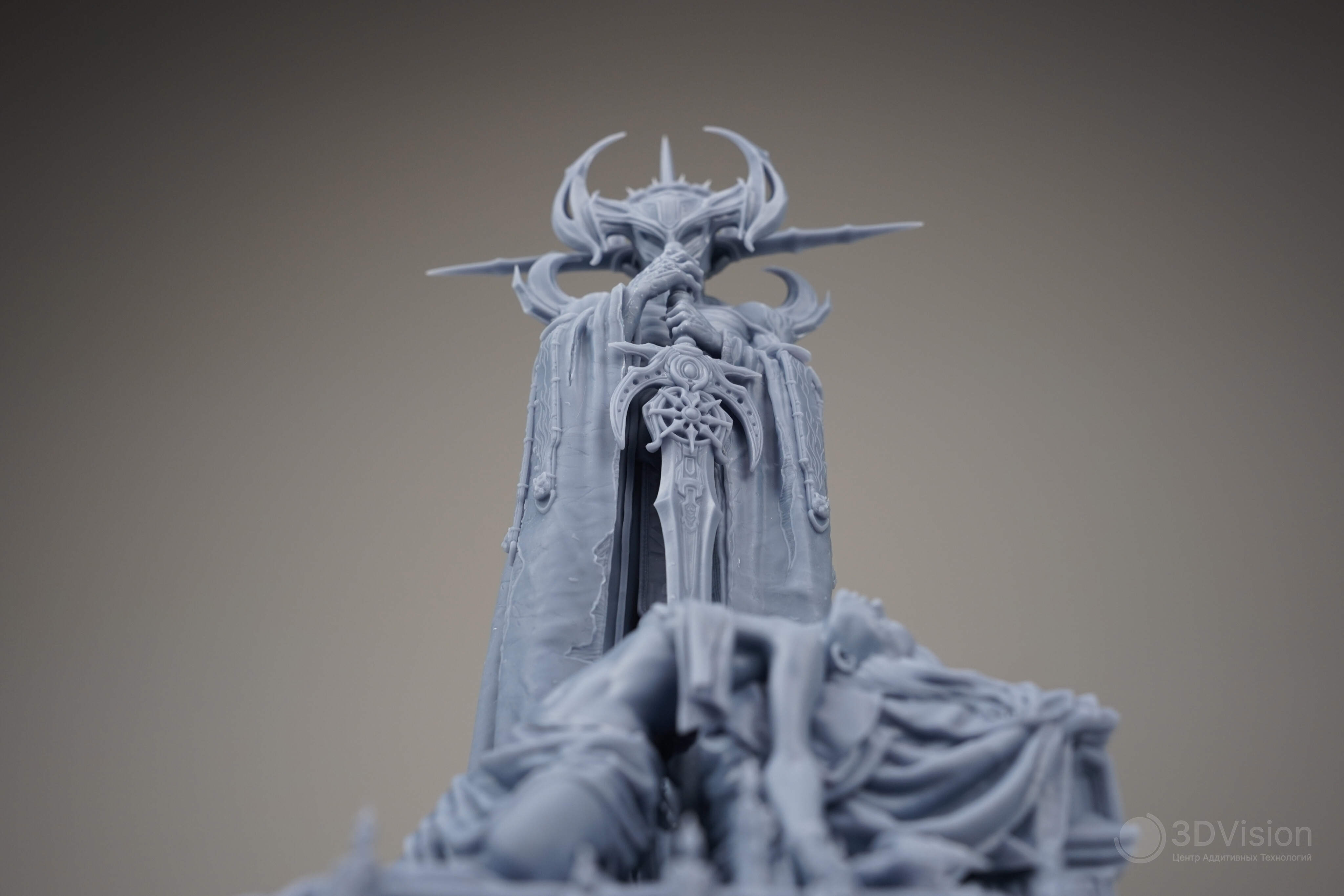

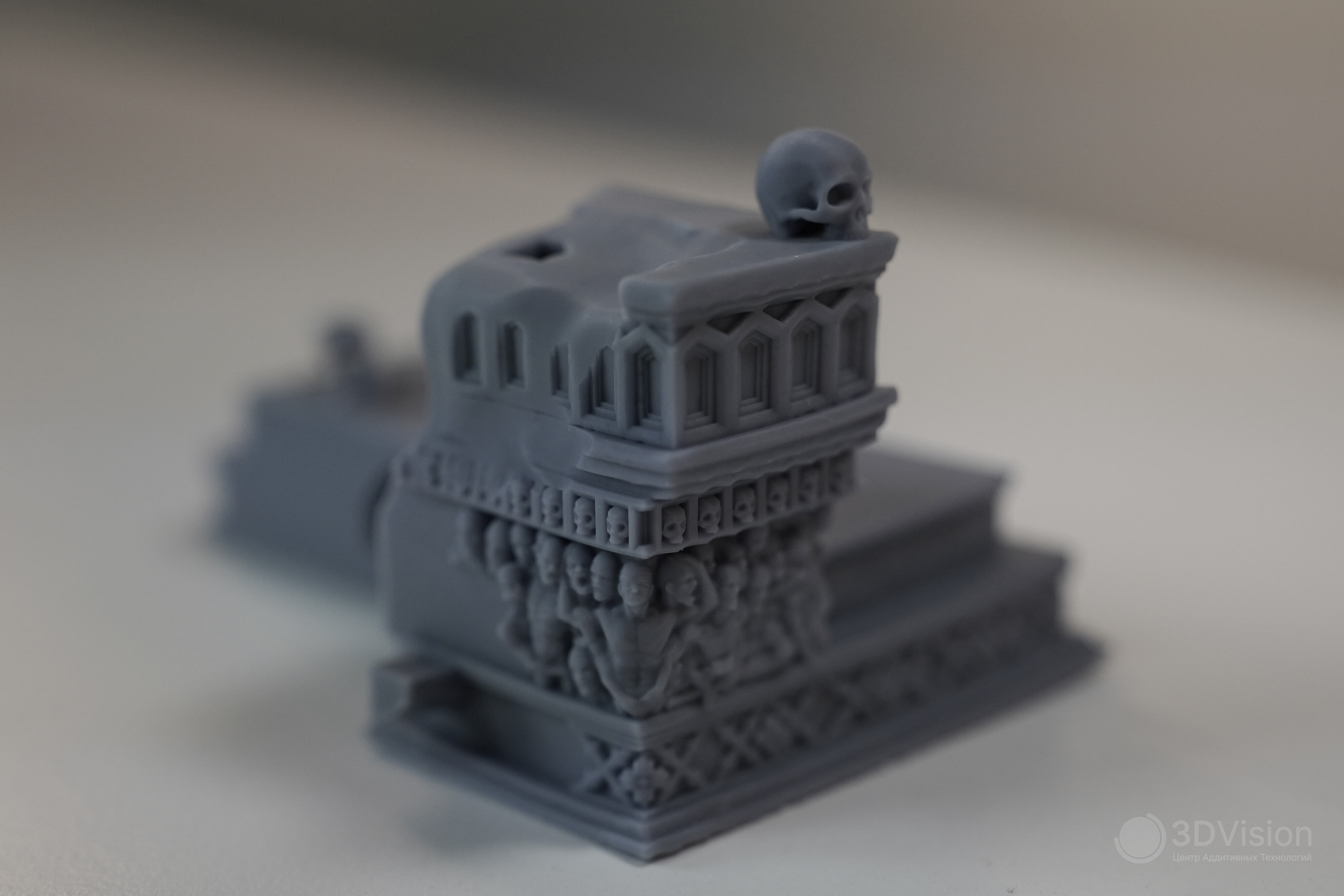

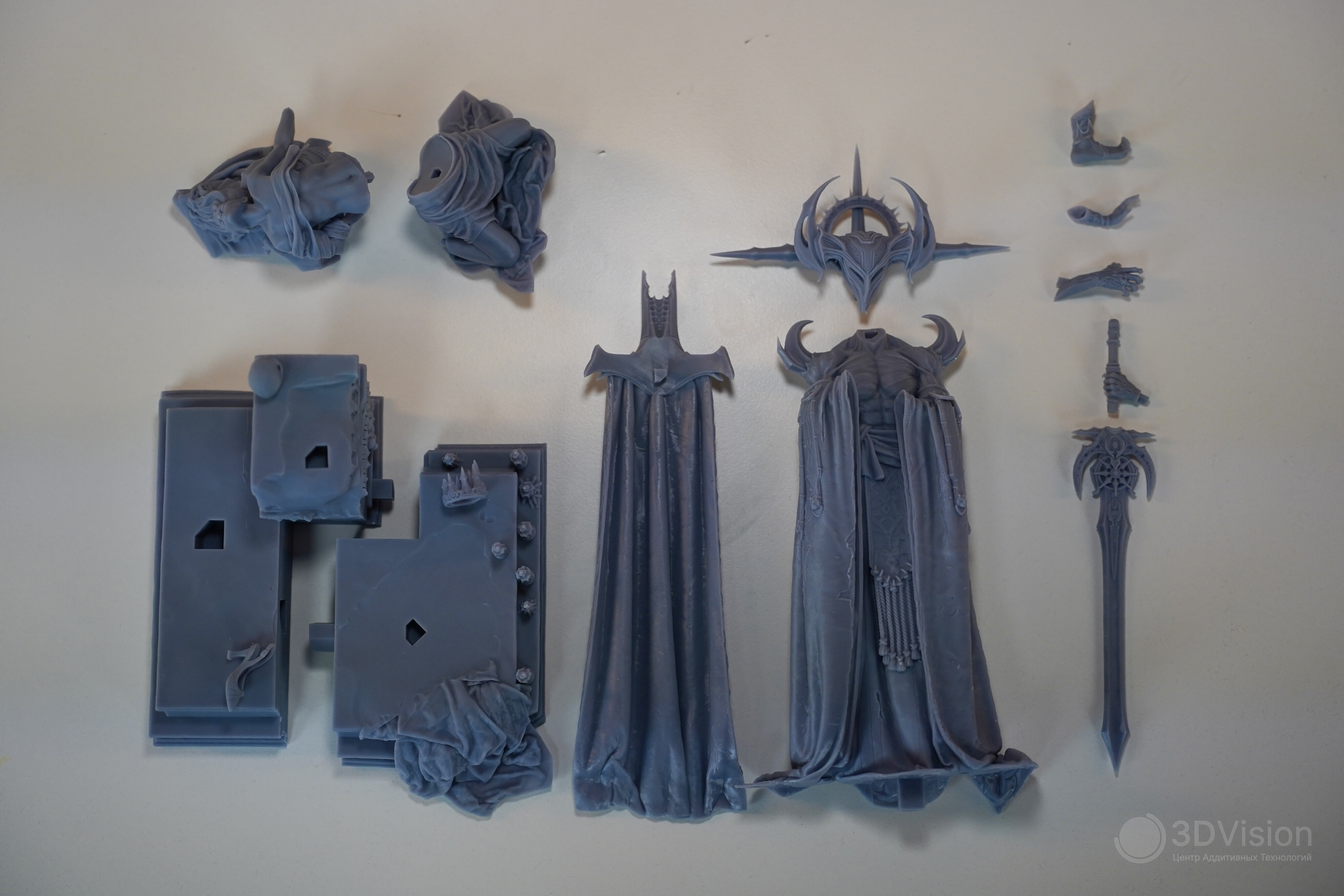

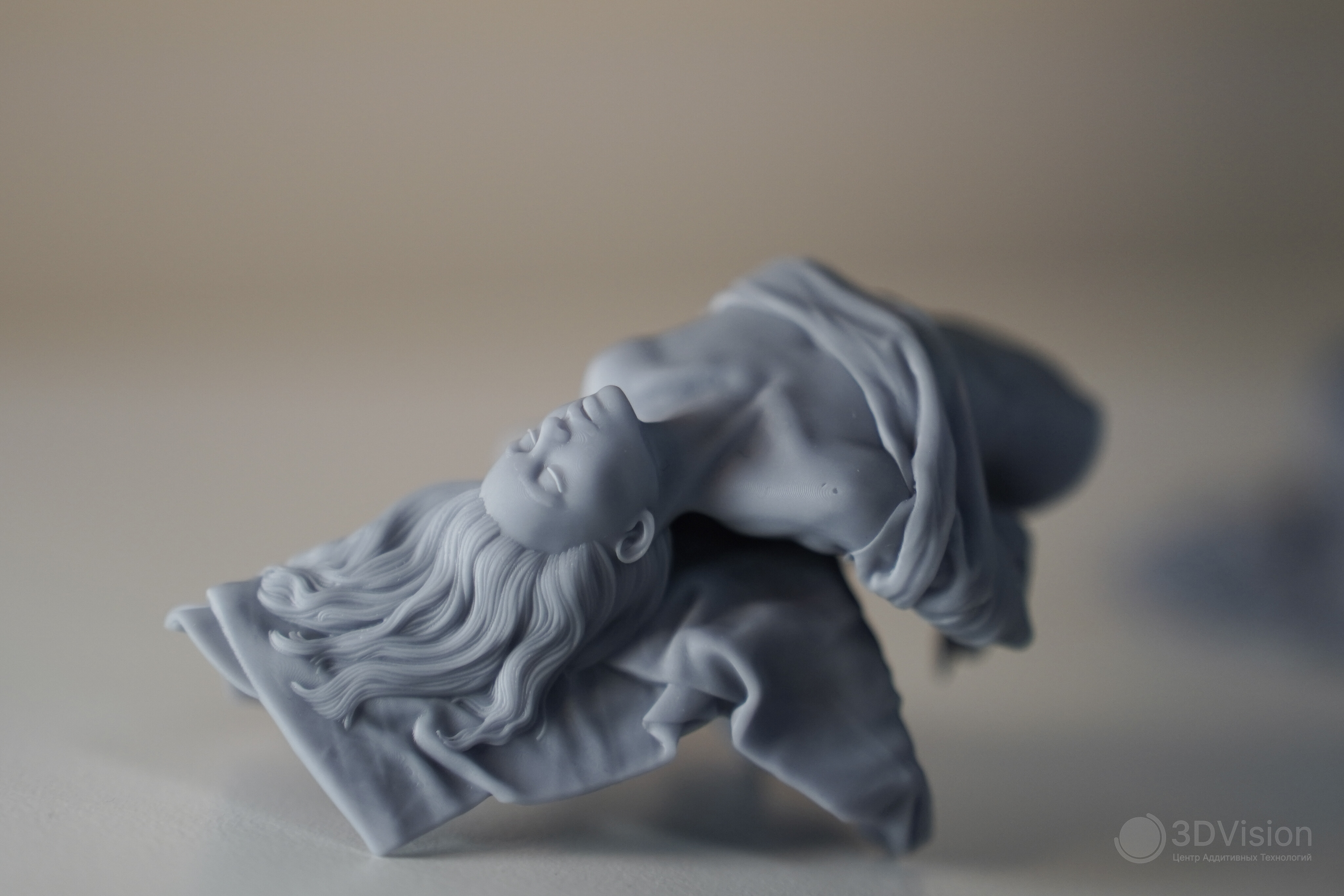

На напечатанных деталях отчётливо видна мелкая детализация, поверхности получились ровными. По итогам трёх первых запусков P1 продемонстрировал хорошие результаты.

Время печати самой высокой детали составило 9 часов при высоте 196 миллиметров. Скорость печати составила 22мм/ч.

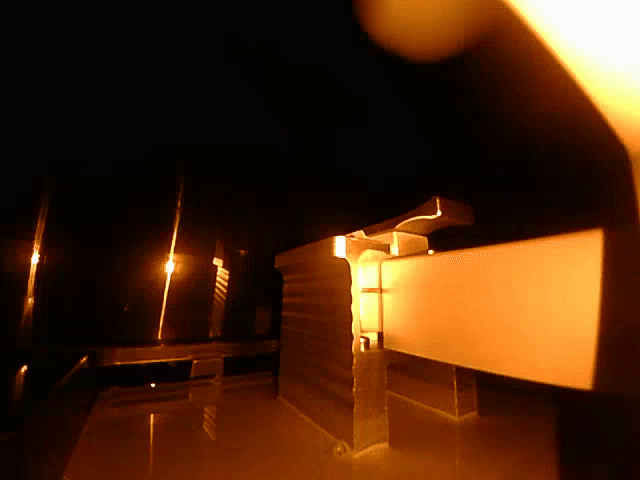

Таймлапс печати самой высокой детали

Из этой же стандартной смолы напечатали тесты, показывающие общие способности принтера.

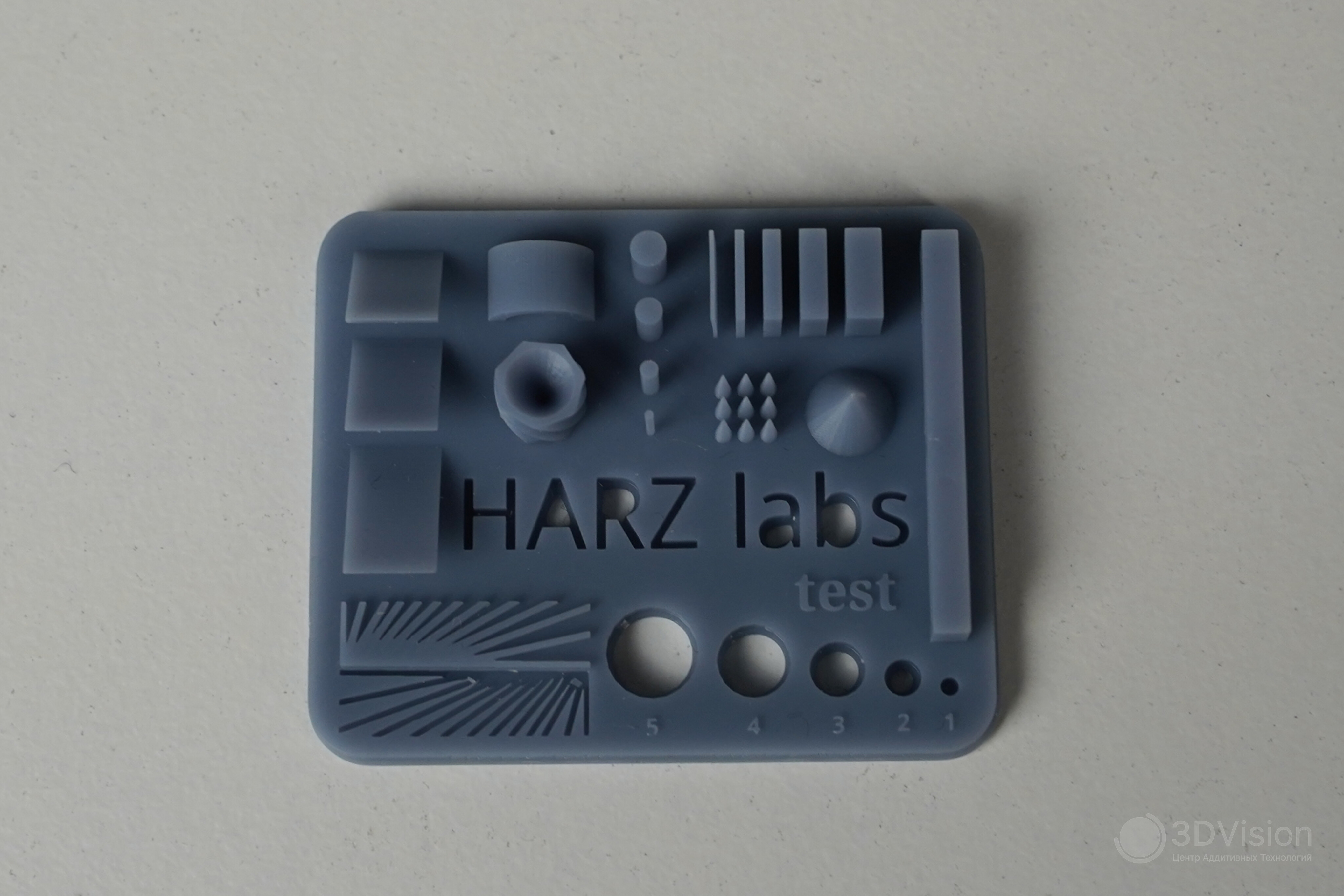

• Тест HarzLabs

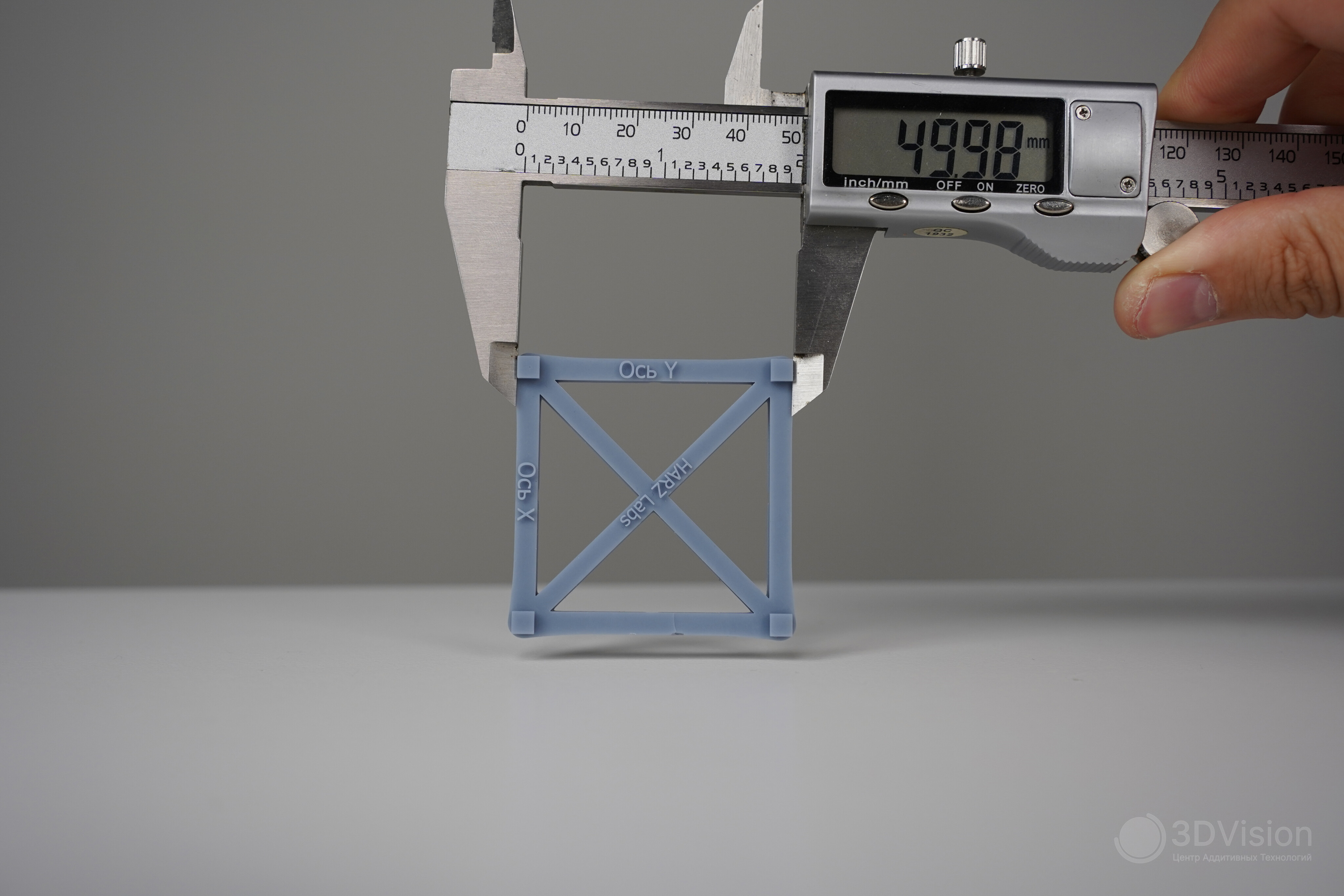

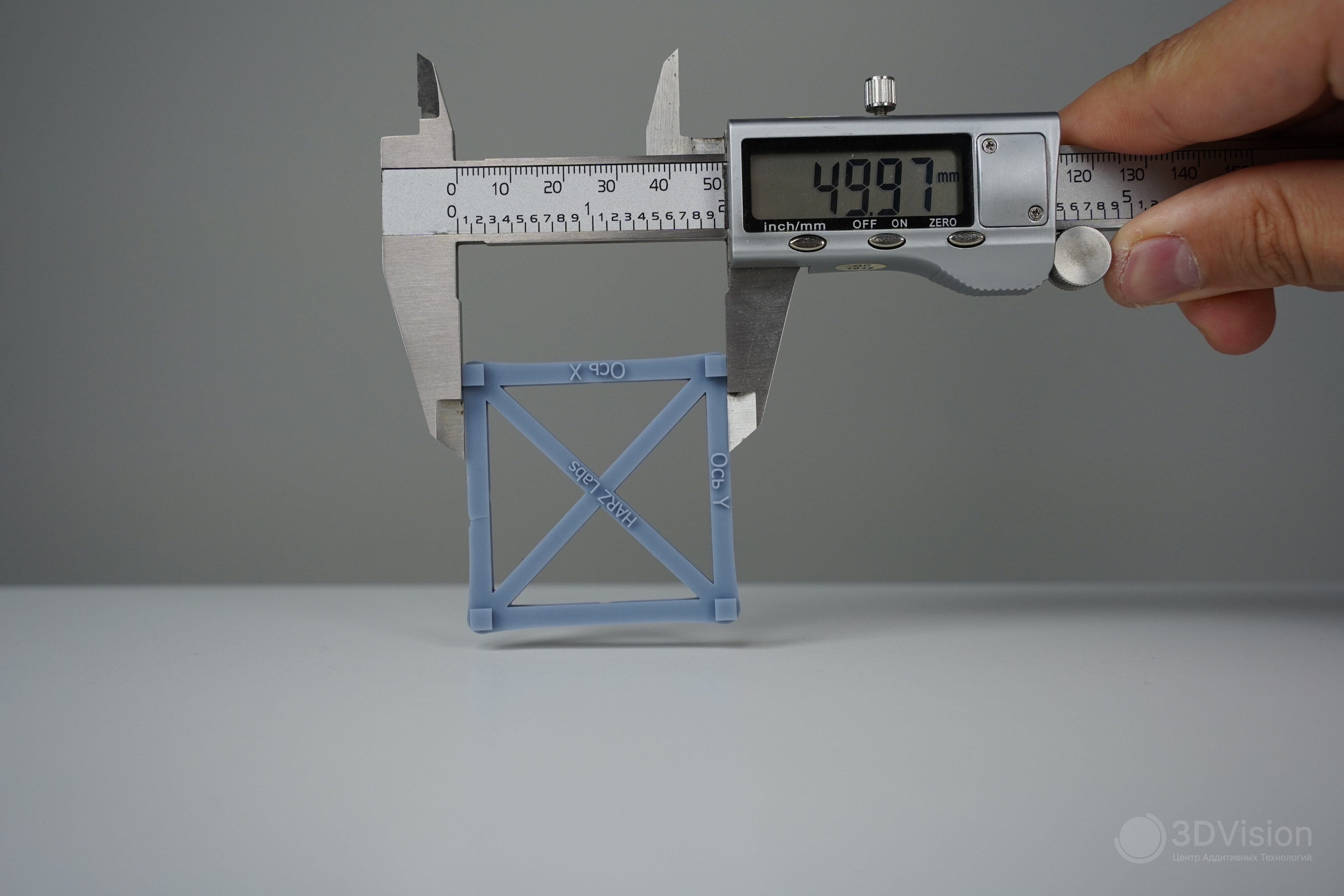

• Тест точности HarzLabs. Размеры 3Д модели по X и Y составляют 50мм

Отклонения точности минимальные

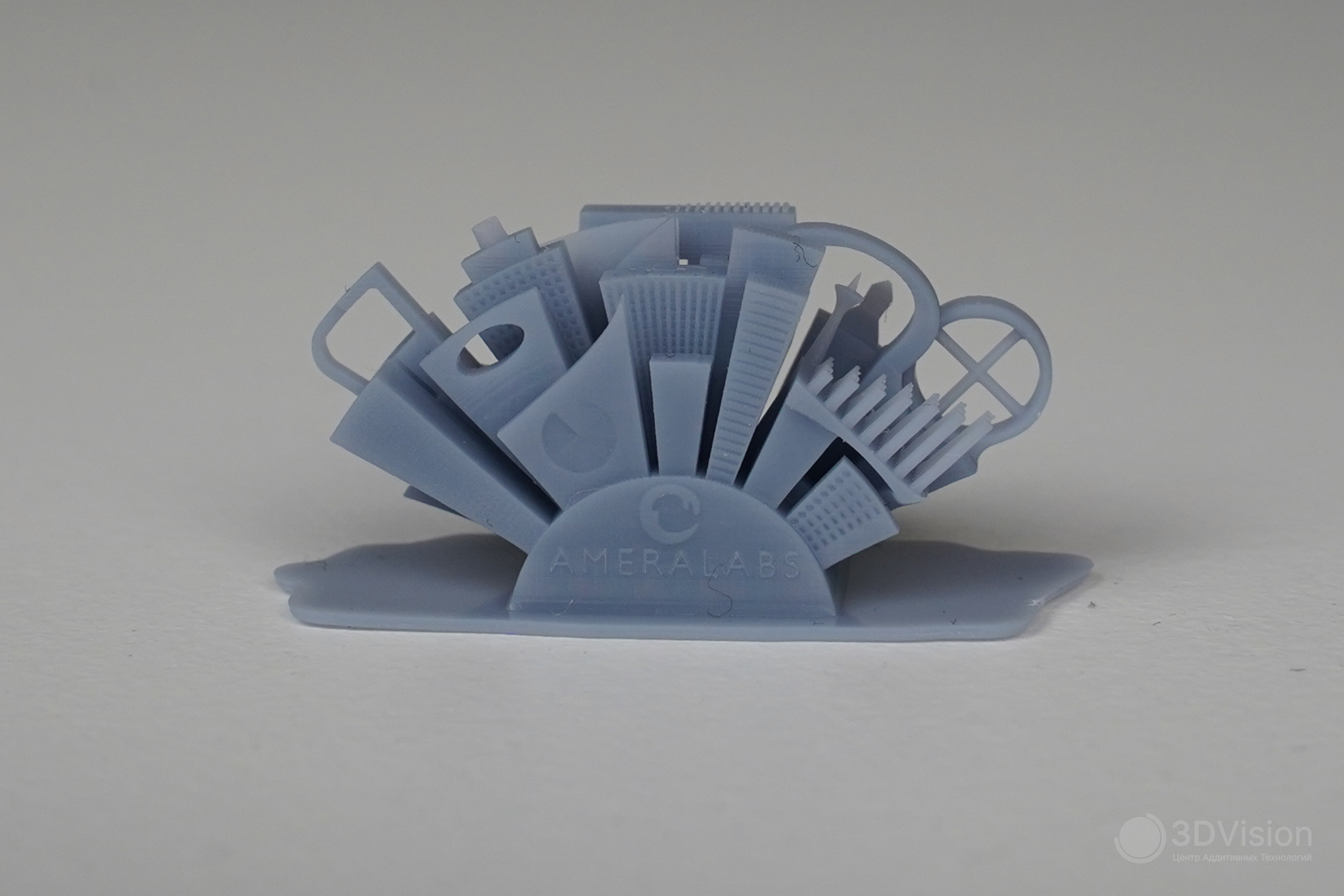

• Далее, тест AmeraLabs

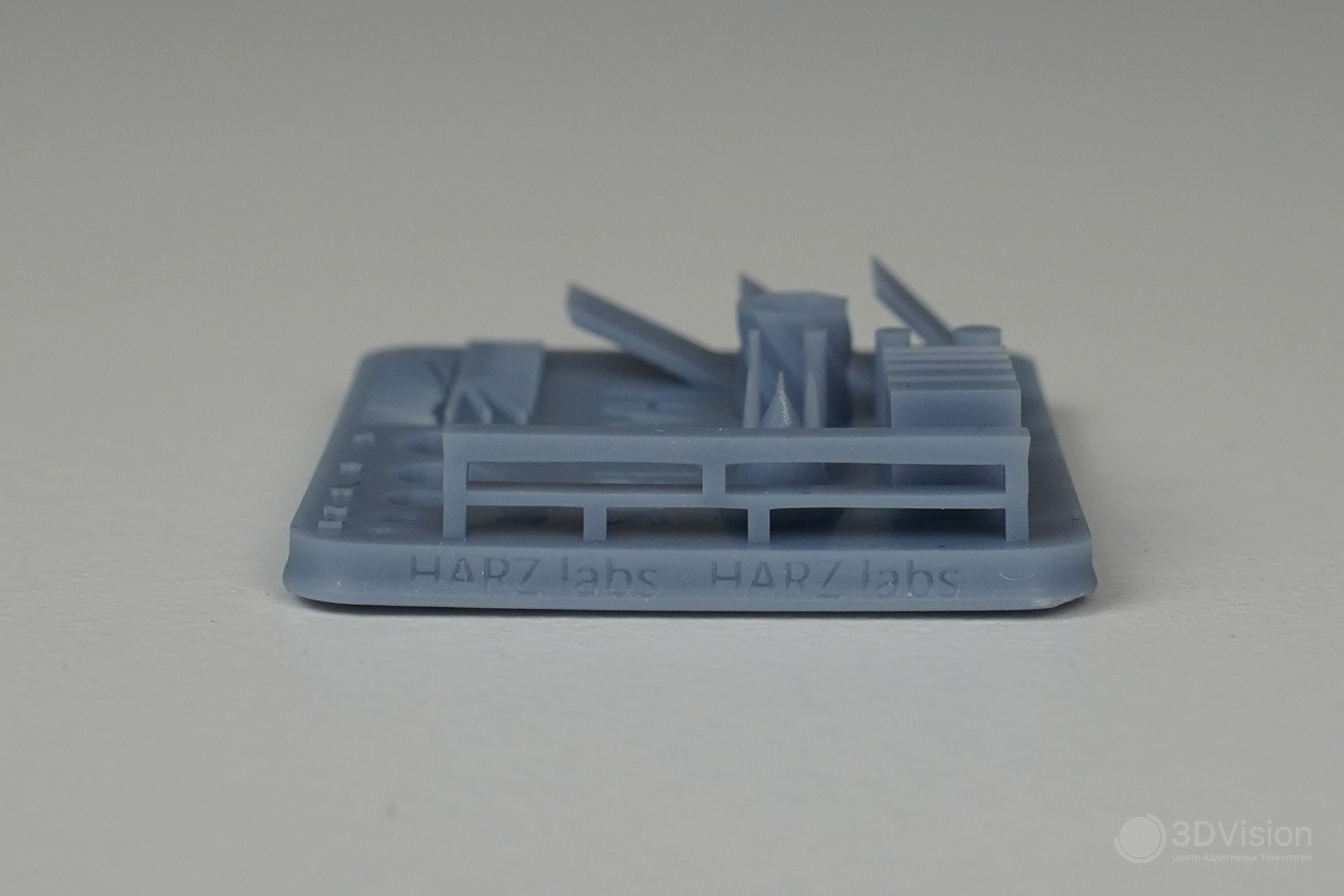

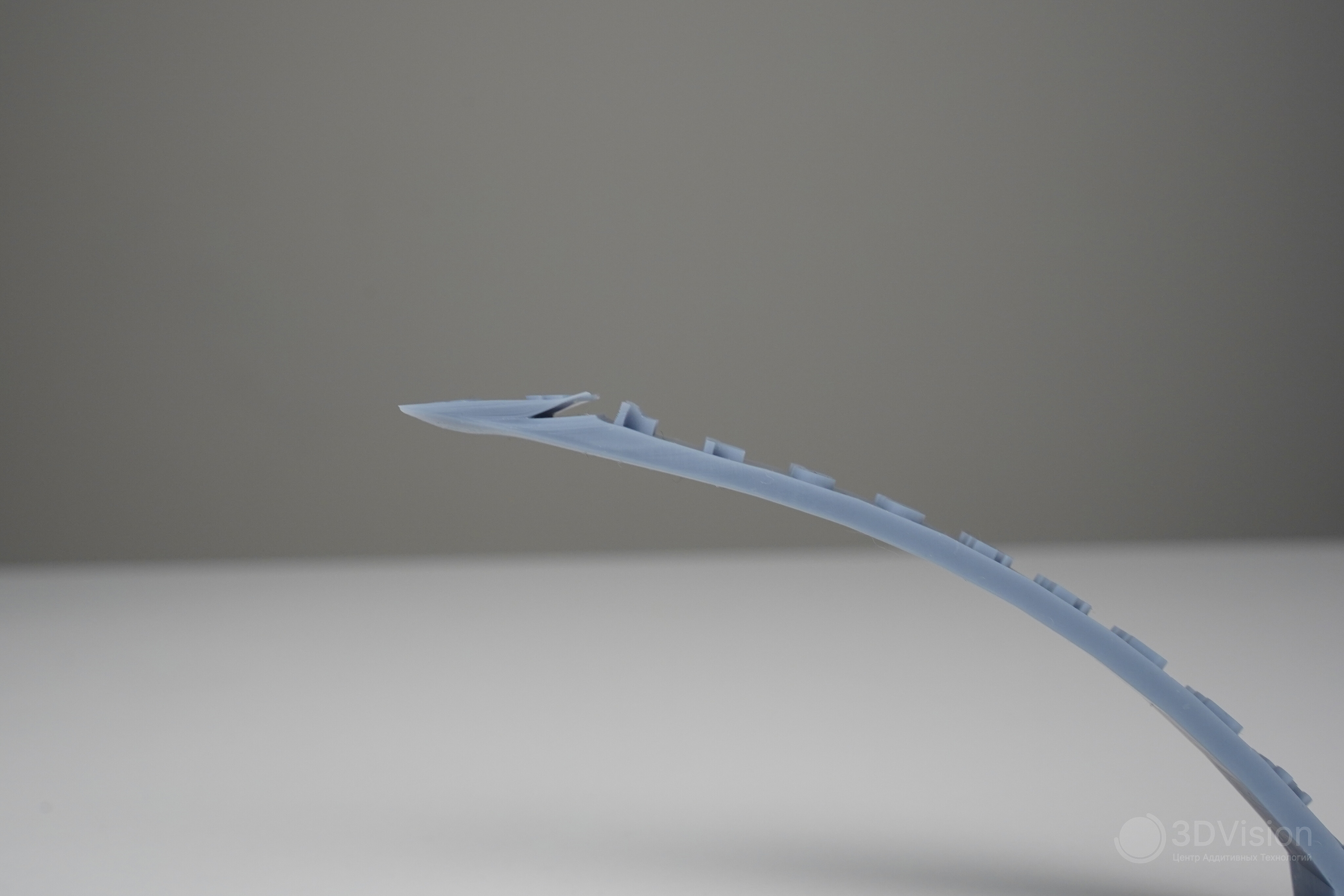

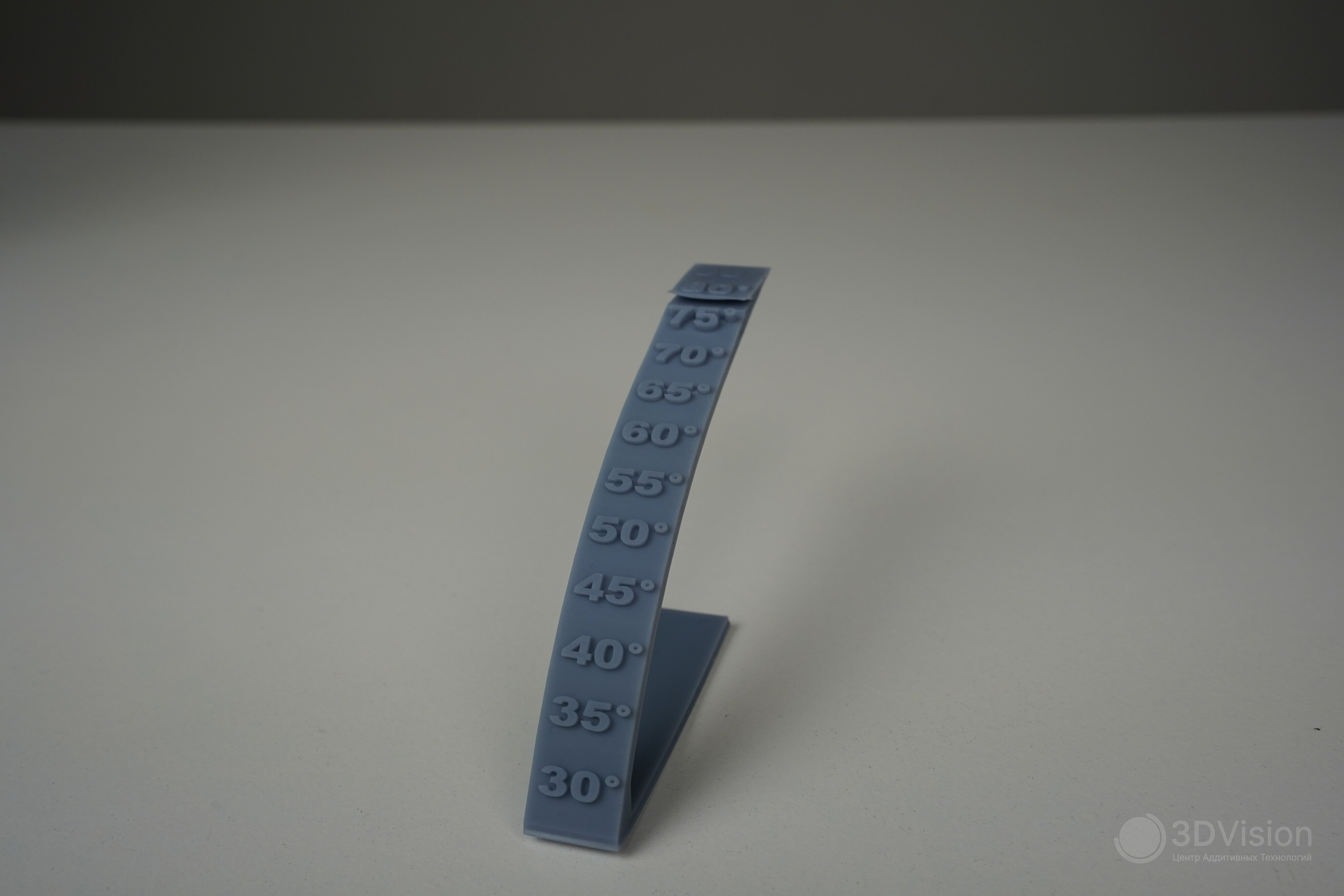

• Тест нависаний от 30 до 80 градусов

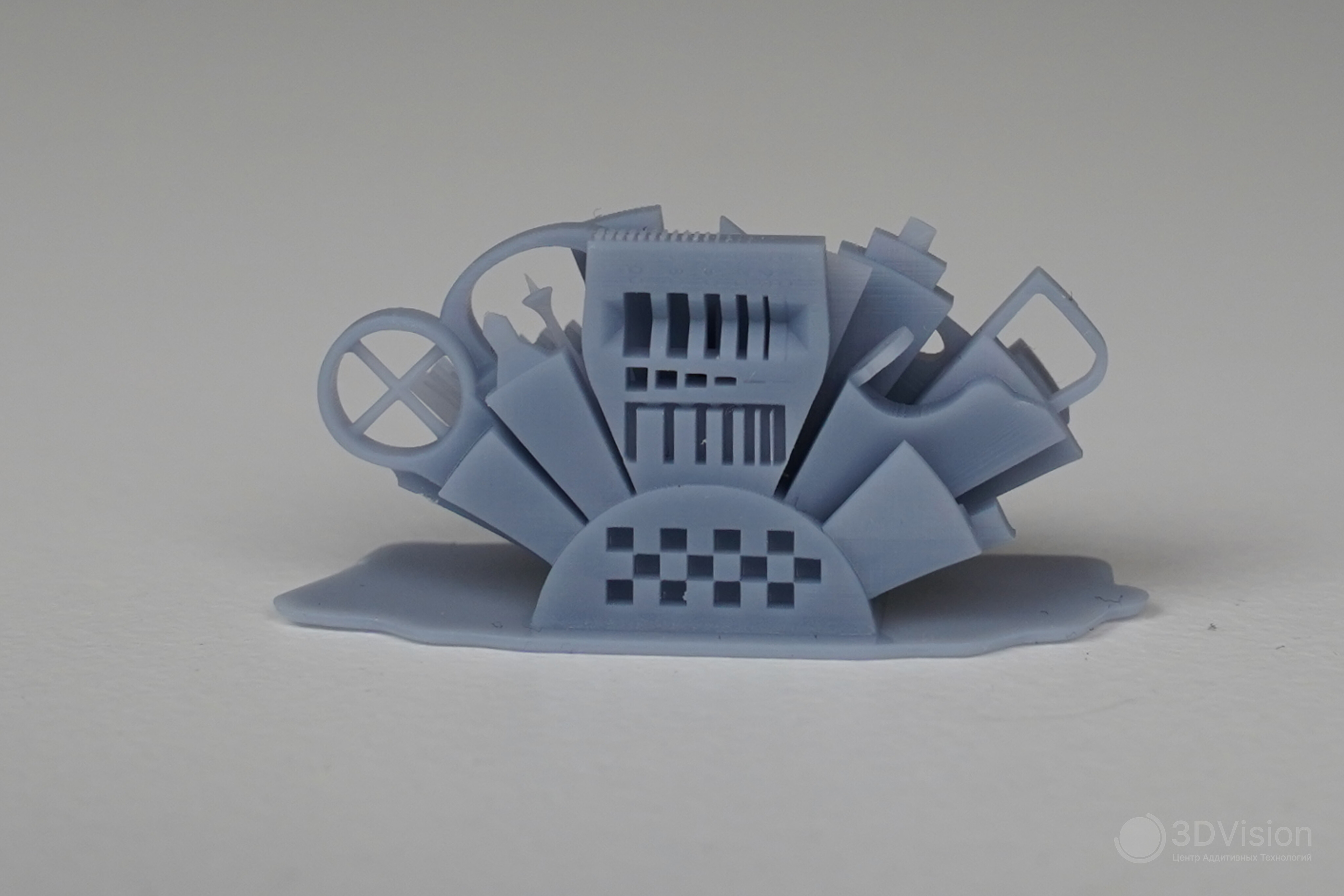

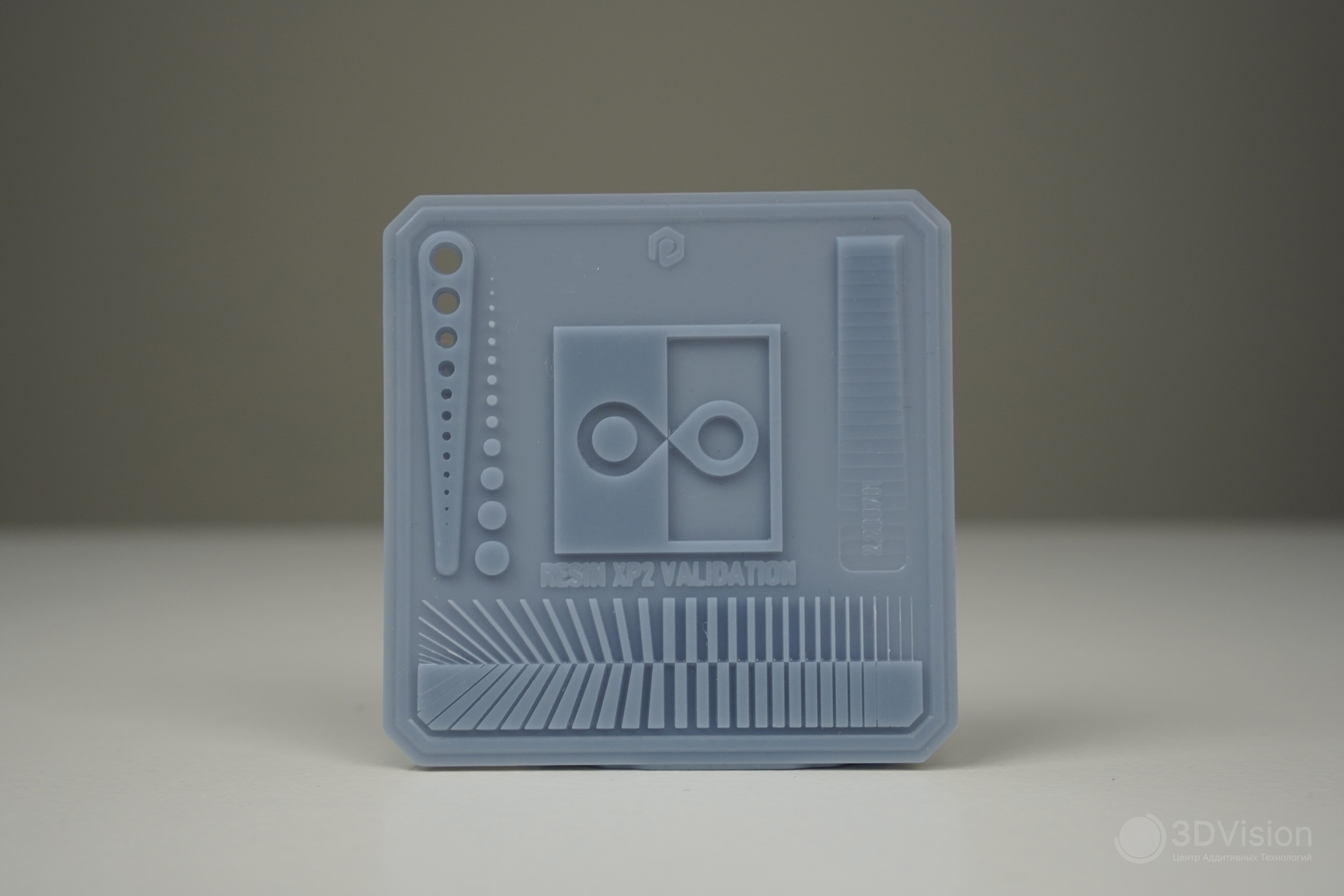

• И матрица валидации времени экспозиции

Результаты впечатляют. Малый размер пикселя, сниженное усилие отрыва и равномерная экспозиция творят чудеса. Все тестовые модели были напечатаны на одном столе с использованием стандартных настроек.

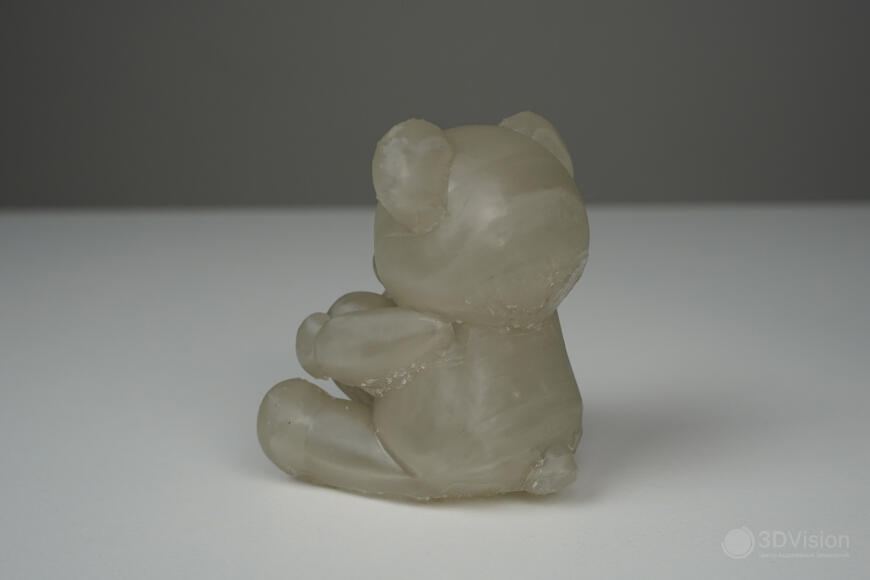

Следующим попробовали эластомер Sunlu Flexible Resin. После печати и постобработки материал демонстрирует твёрдость 70 по шкале Шора А. Поскольку это смола стороннего производителя и готового профиля печати для неё нет, предварительно провели R_E_R_F‑тест для подбора оптимального времени экспозиции. По итогам теста установили значение в 7 секунд.

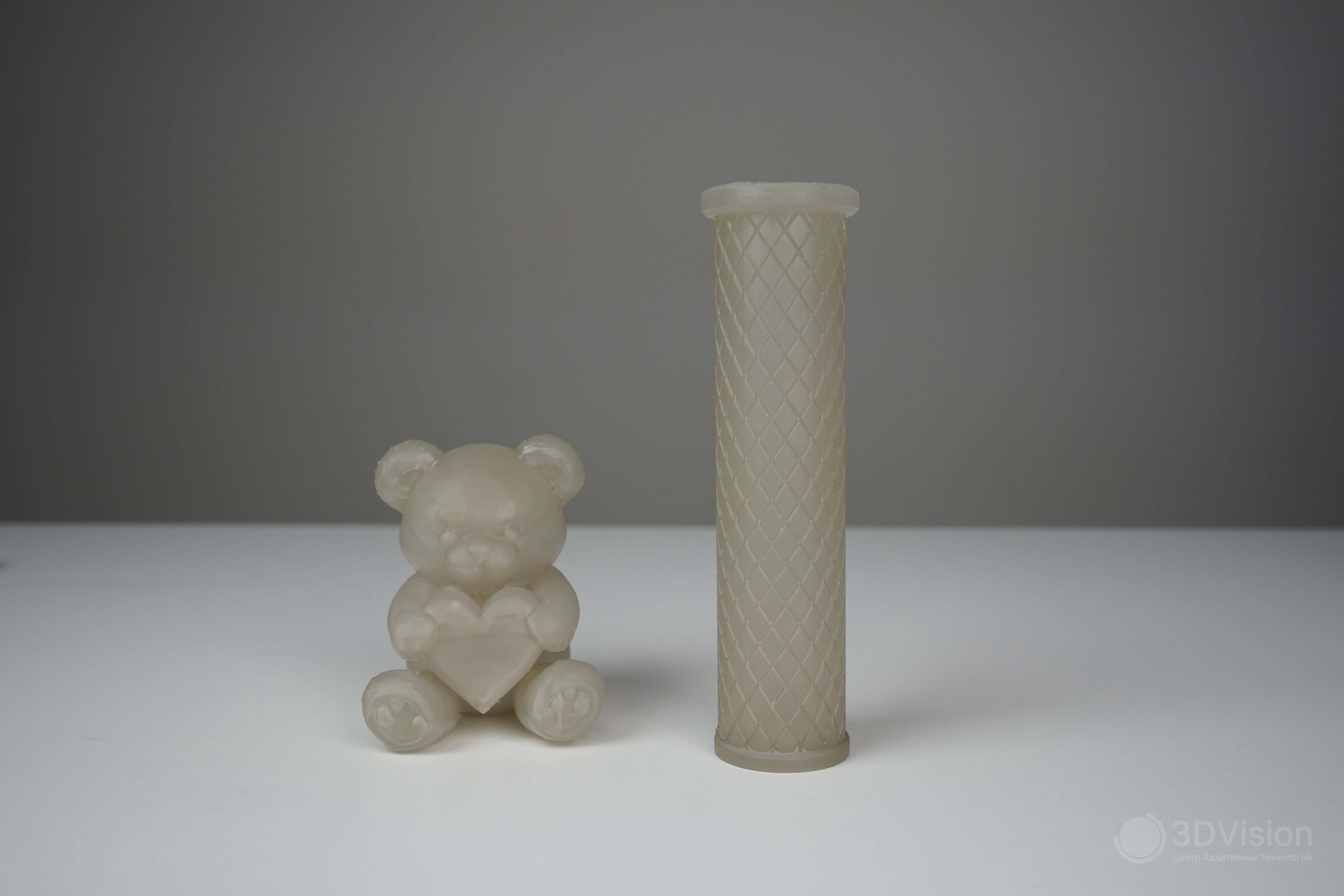

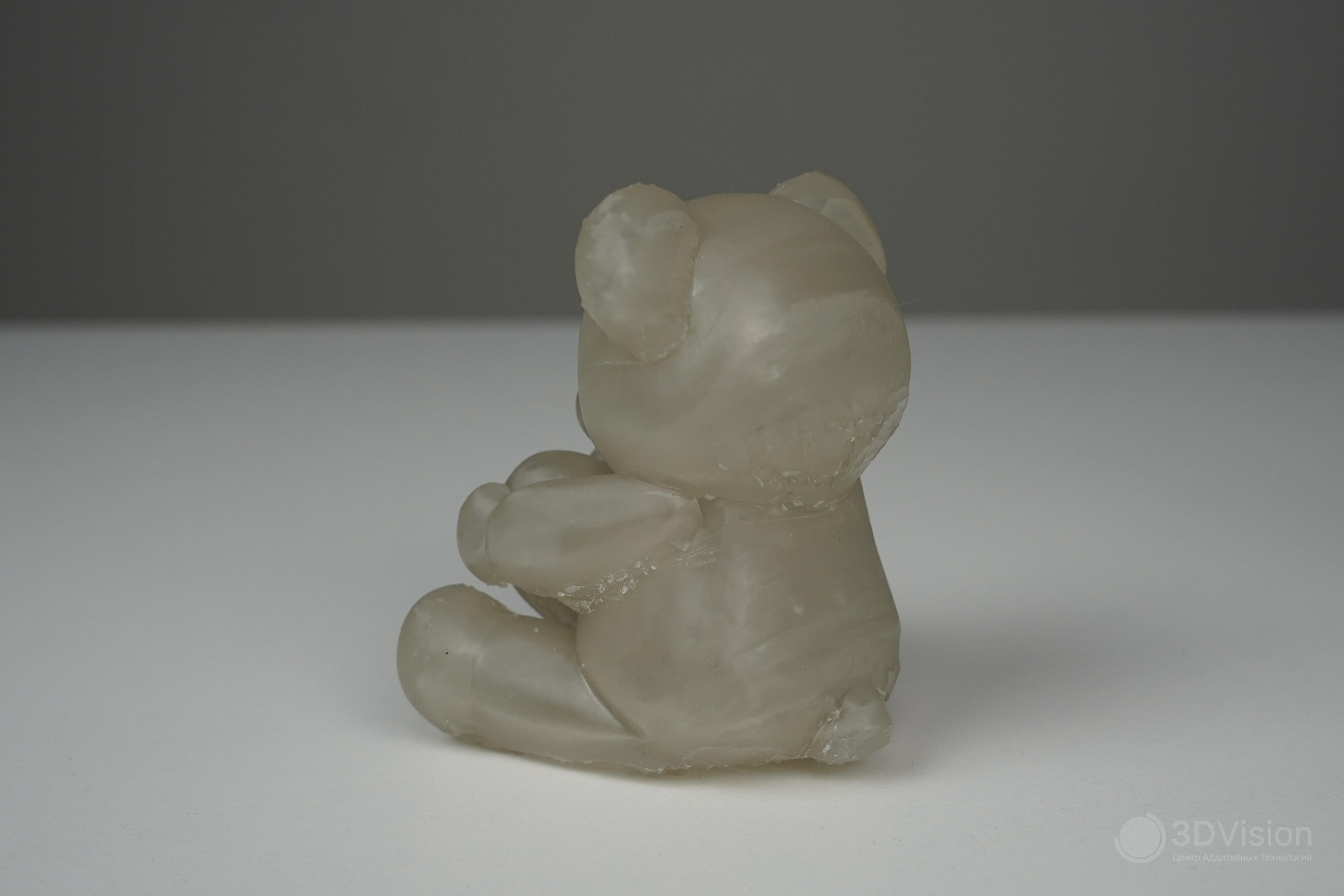

Напечатали рукоятку для велосипеда и игрушку.

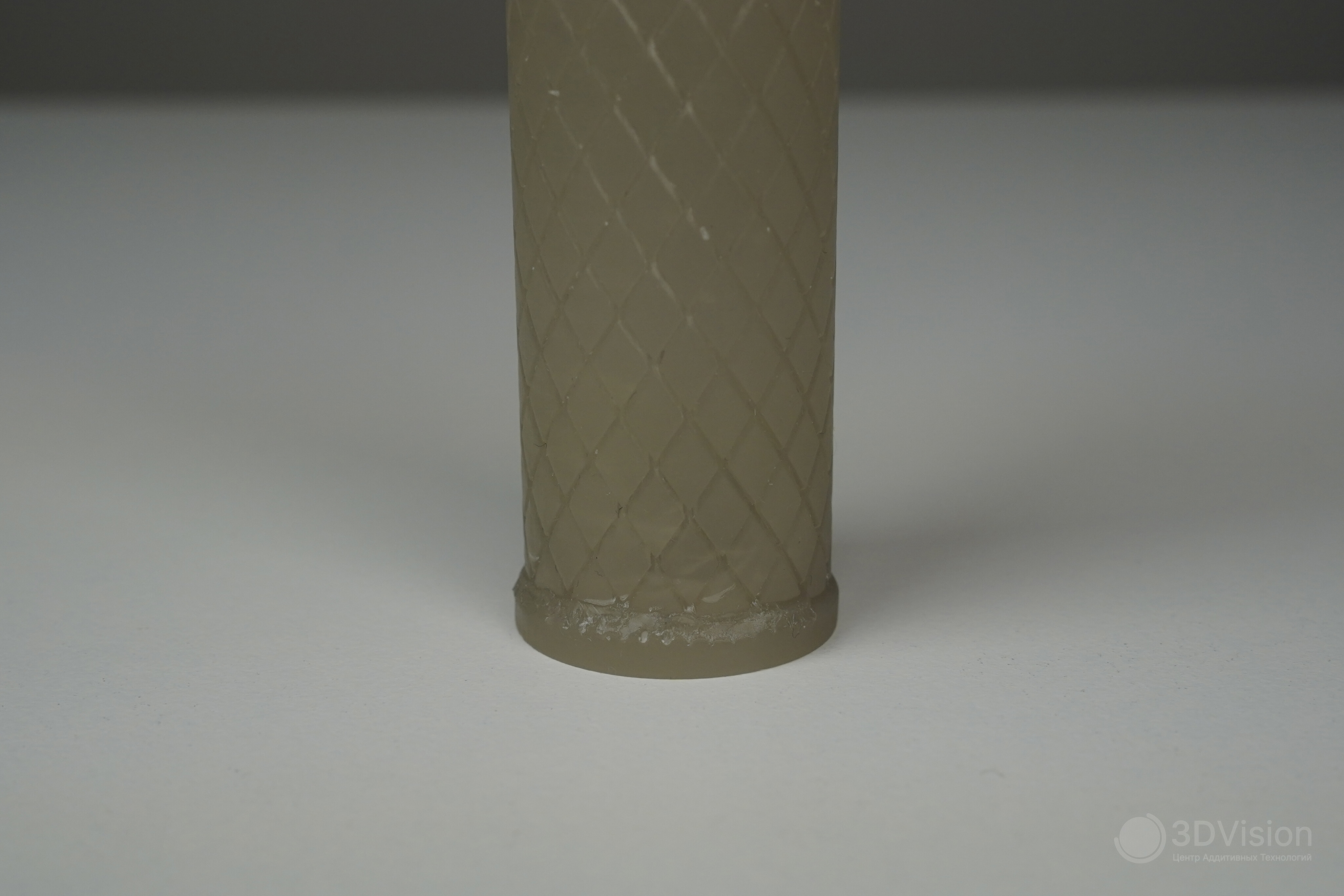

Поддержки для такой смолы получились массивные, и единственный способ убрать следы от них — срезать ножом

Результат печати хороший, и удалось подтвердить работоспособность принтера с эластомером. Вязкость Sunlu Flexible Resin достигает 2000 сП, что в 10 раз превышает показатель ранее использованной смолы; При этом сложностей в процессе печати не возникло.

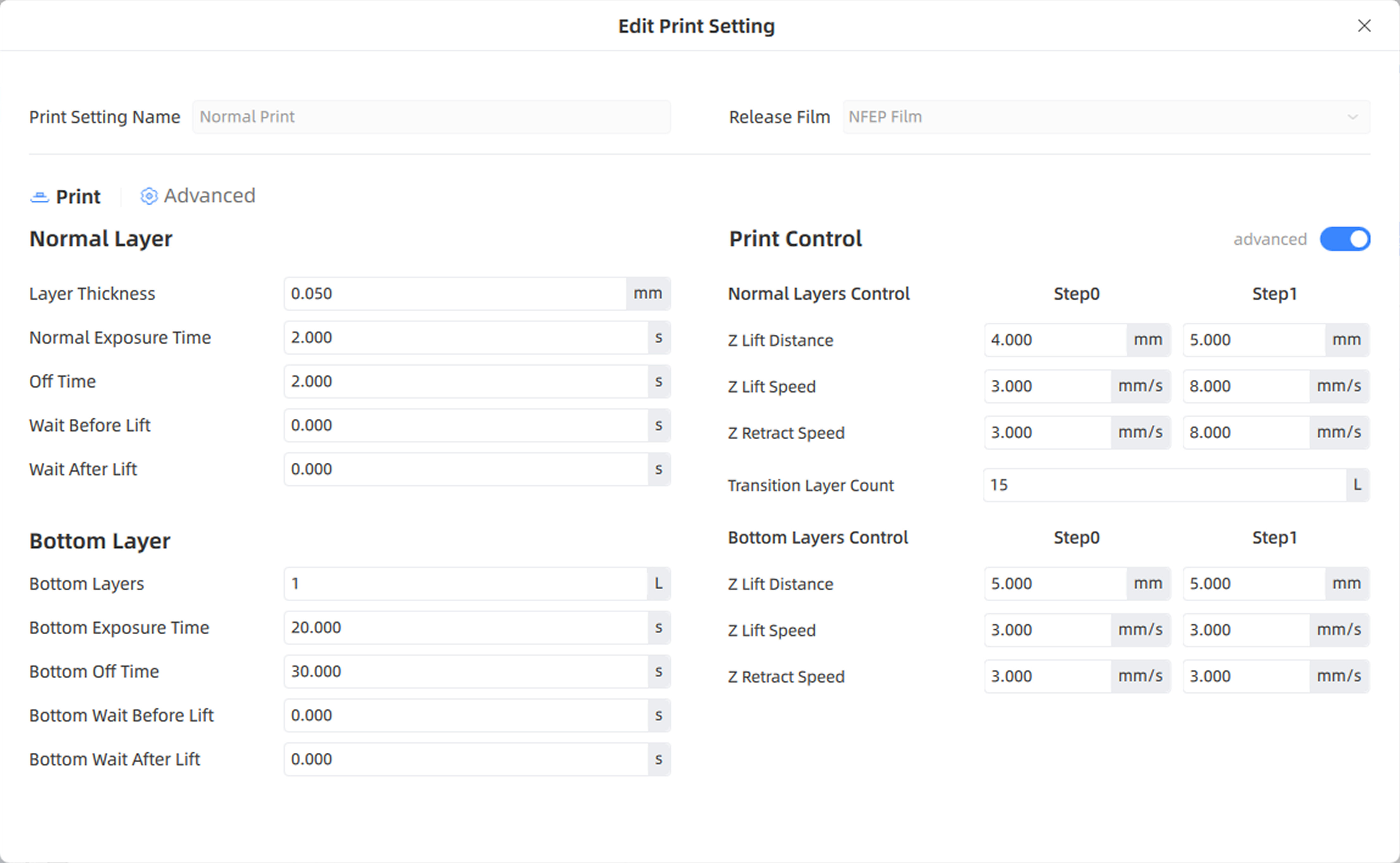

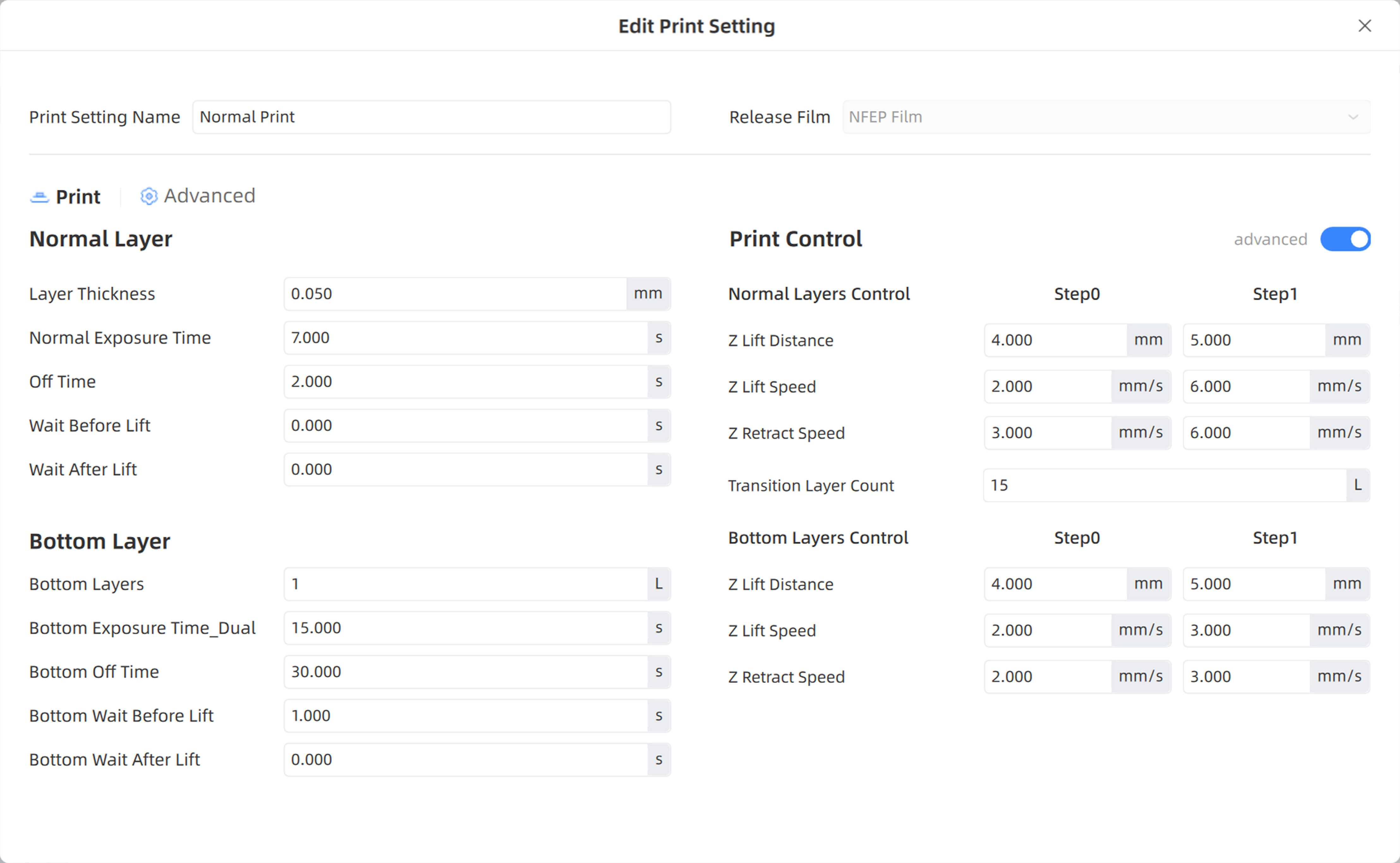

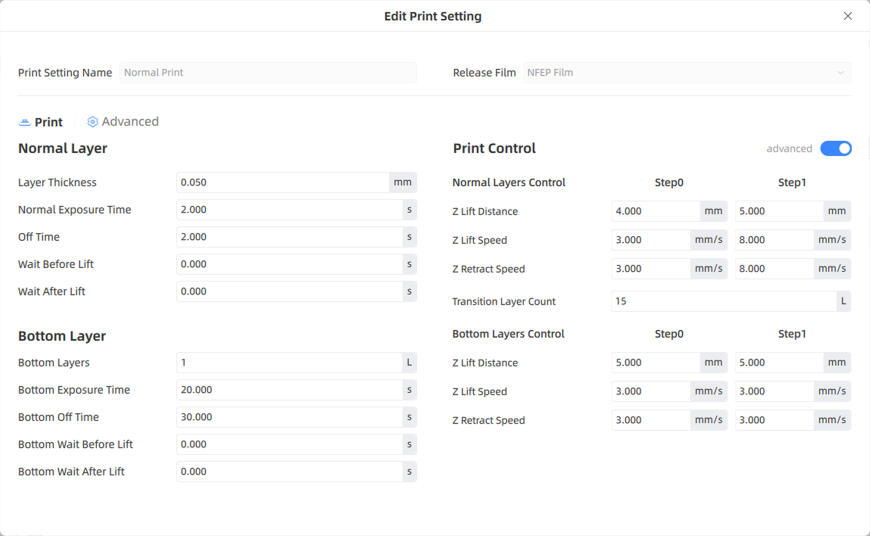

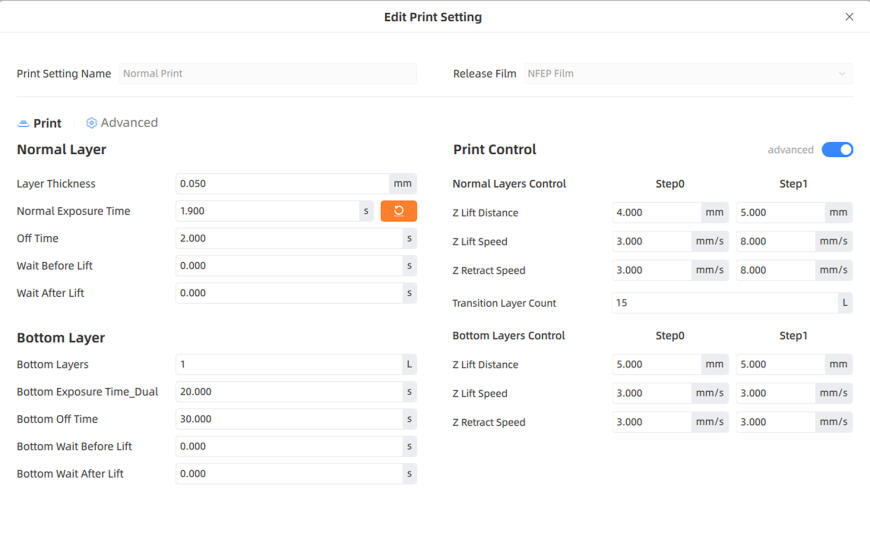

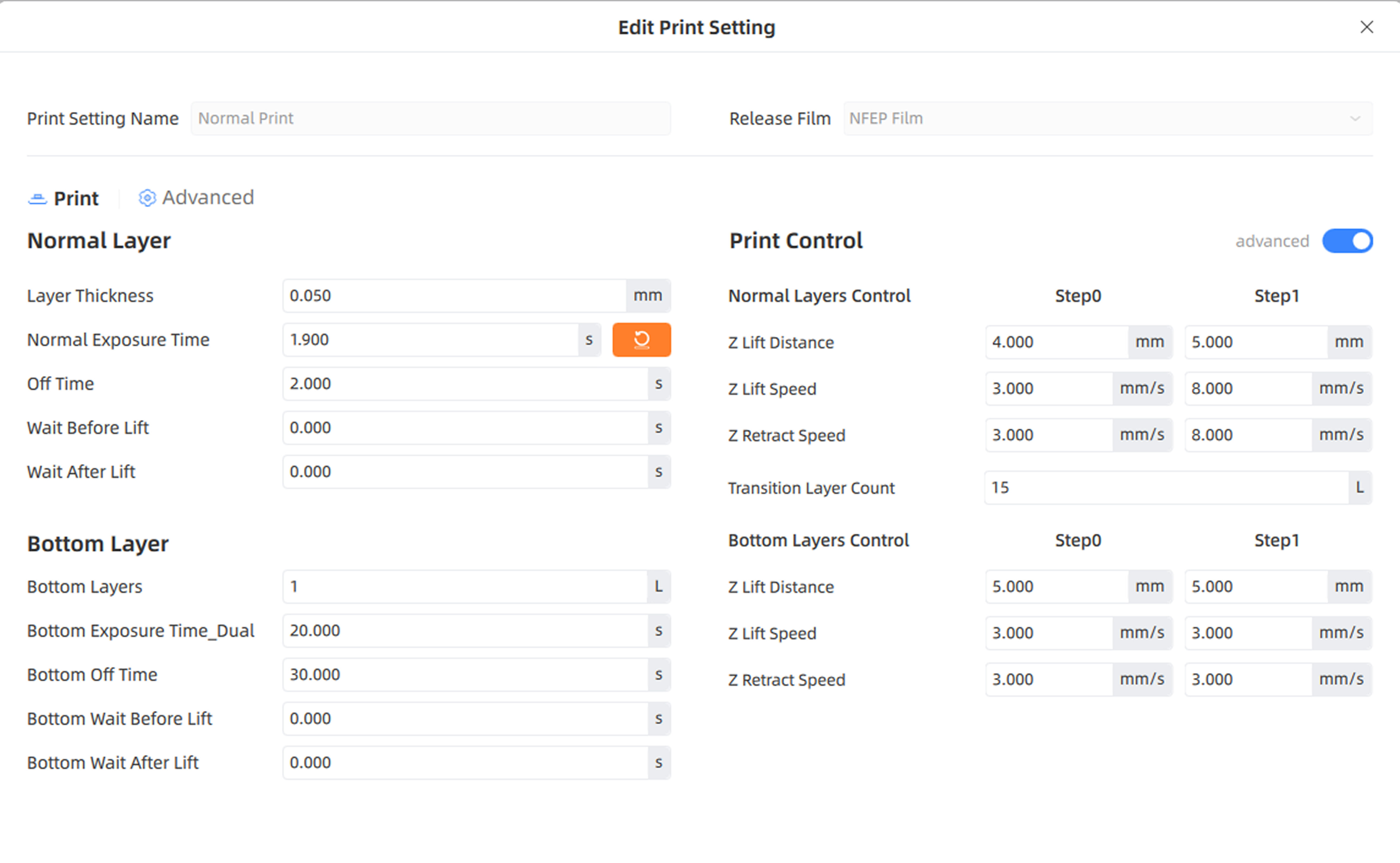

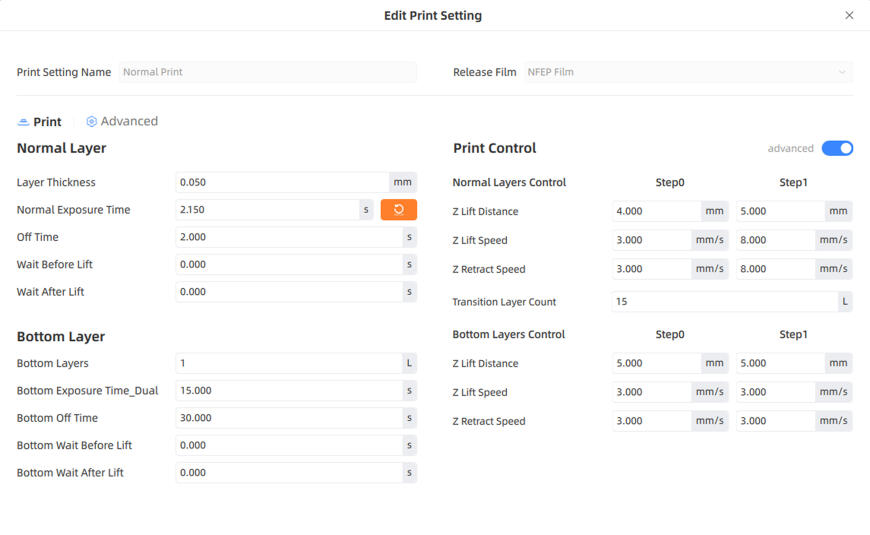

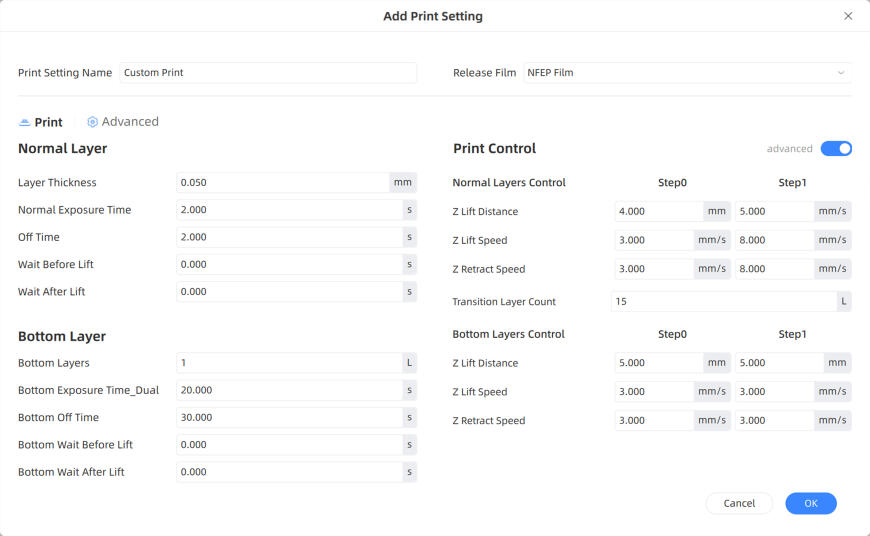

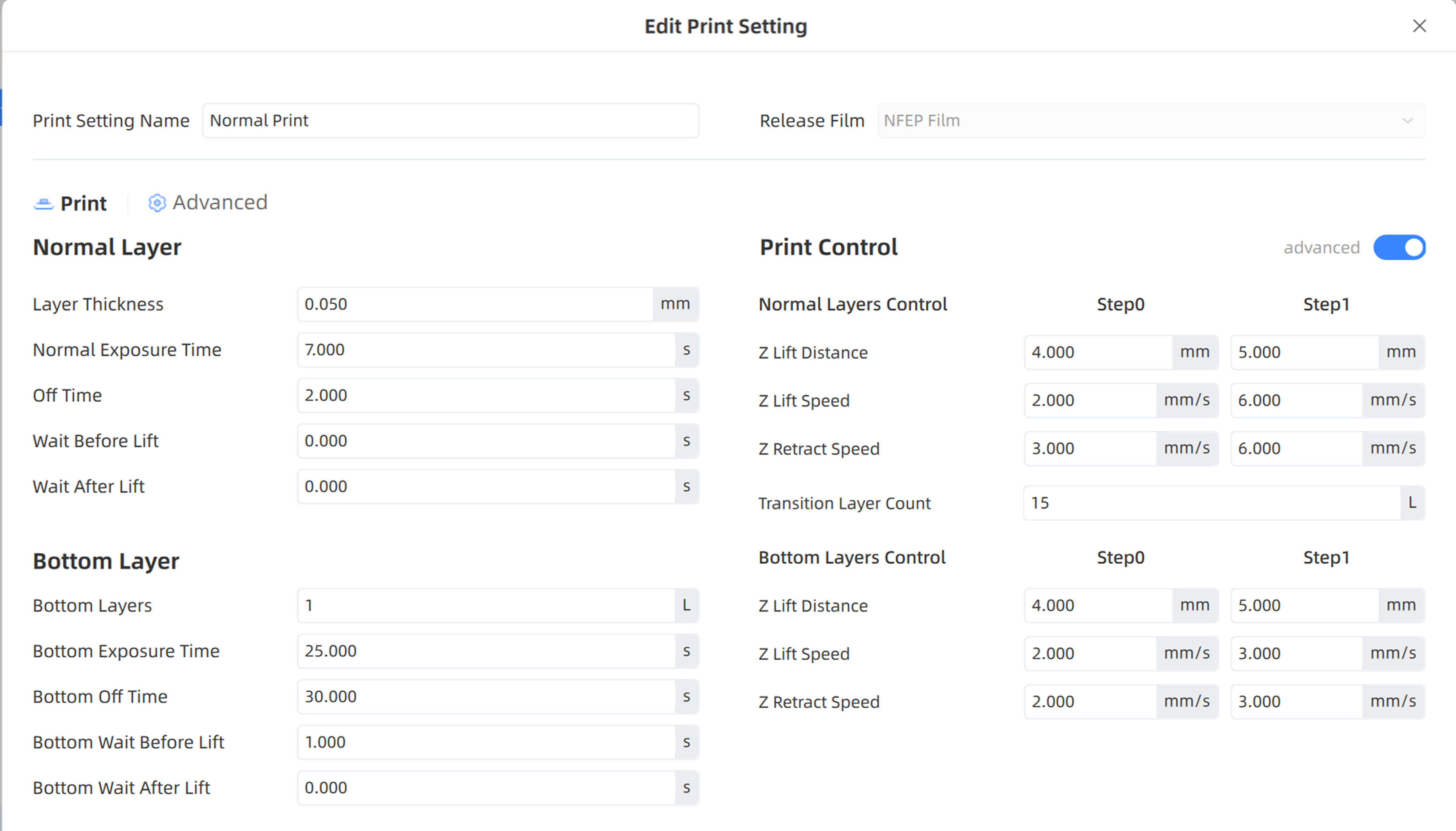

Настройки следующие:

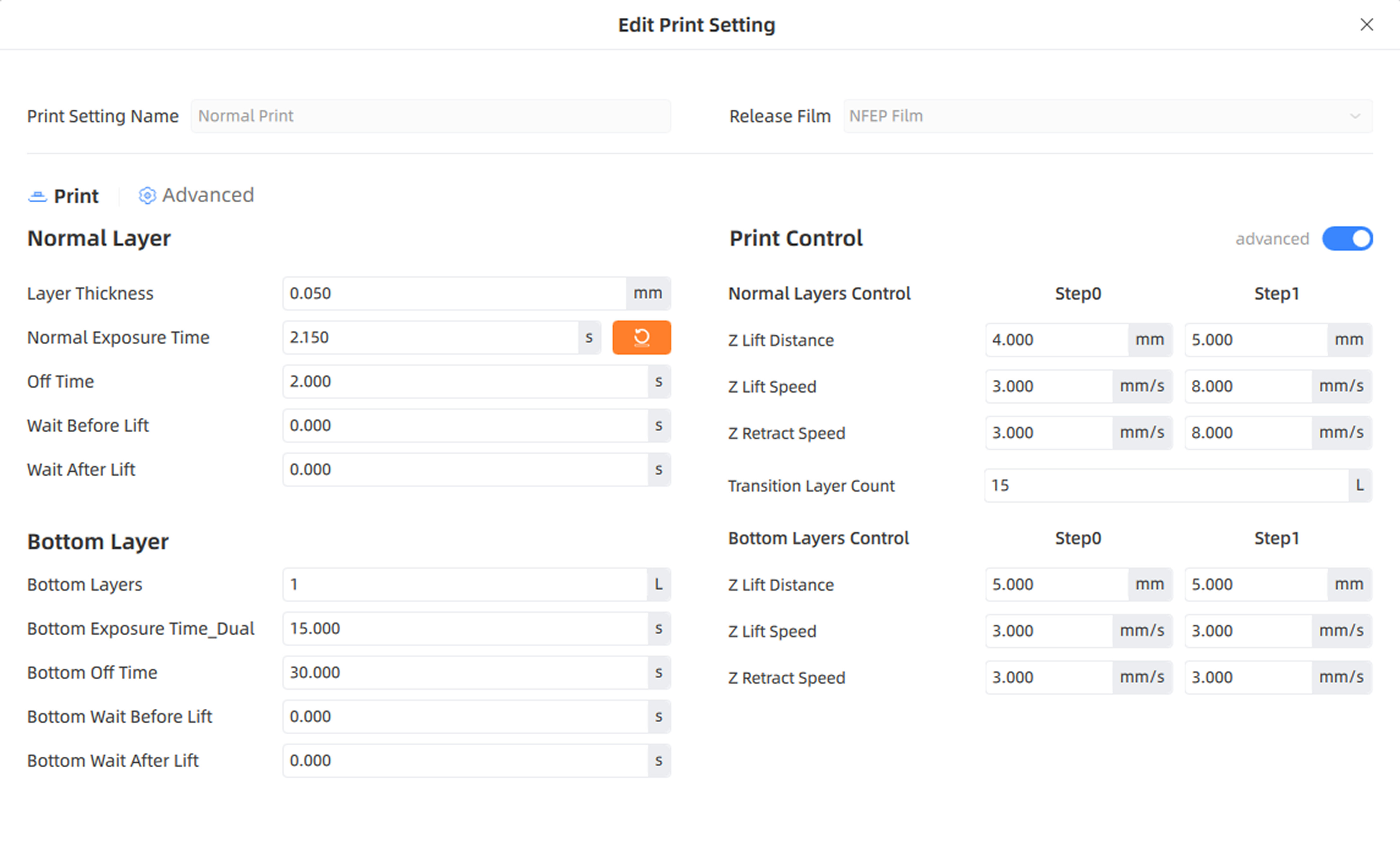

Скорость выращивания составила 13 мм/ч. Это не быстро, но и не совсем медленно. Главное — результат.

Добавим, что в обычном режиме печати допускается применение сторонних слайсеров, например, Chitubox или Lychee Slicer, если вы предпочитаете работать с ними. При этом подготовка моделей для печати двумя материалами возможна исключительно в Photon Workshop.

Необычная печать

В качестве первого материала использовали смолу из набора Anycubic DIY Color Mixing — в нём представлены шесть базовых оттенков, которые можно комбинировать для получения нужного цвета (в данном случае ограничились белой смолой без смешивания). Подробнее о них в нашем обзоре. Второй материал — Anycubic Standard Resin чёрного цвета.

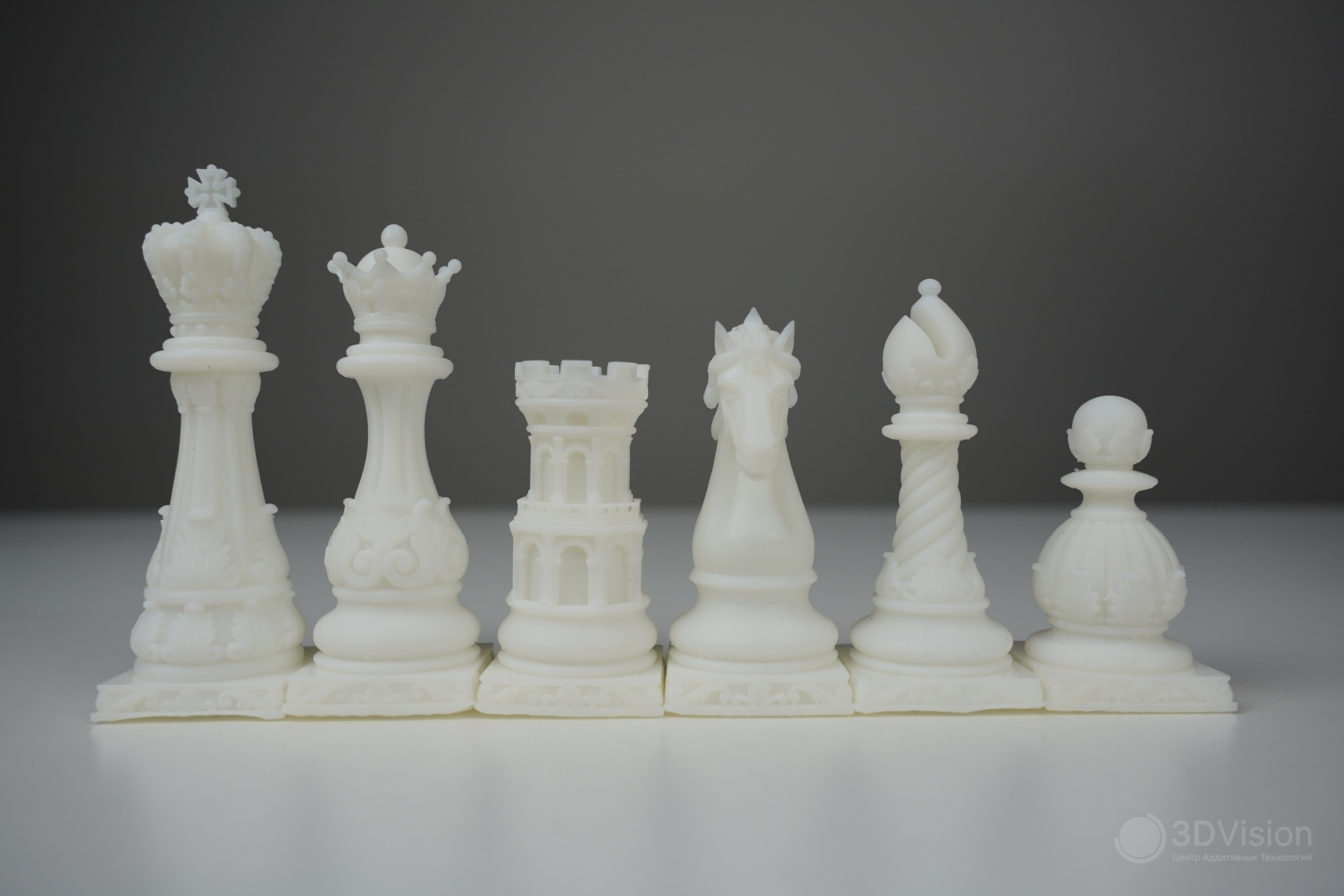

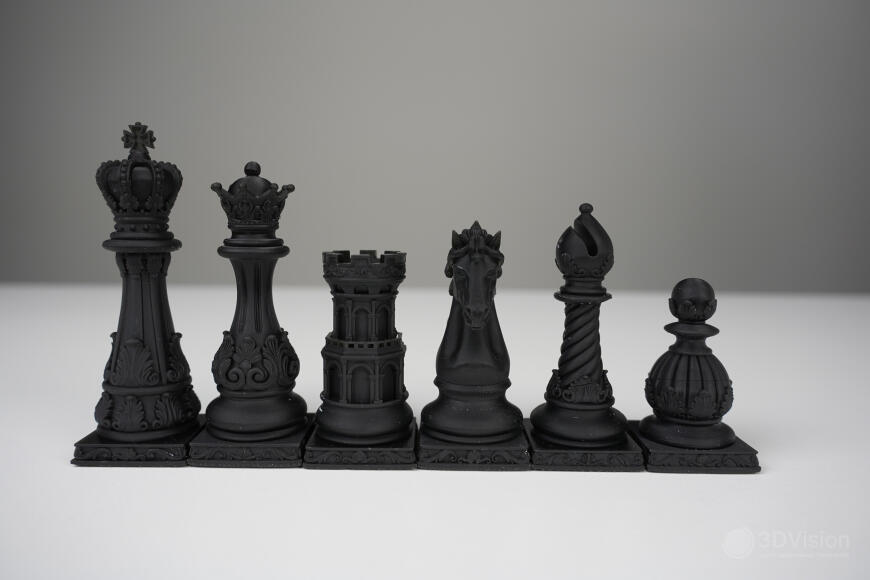

Выбранные белый и чёрный оттенки хорошо подходят для изготовления шахмат, которые мы и сделали. Подготовку выполнили в Photon Workshop; настройки для работы с двумя ваннами имеют следующий вид:

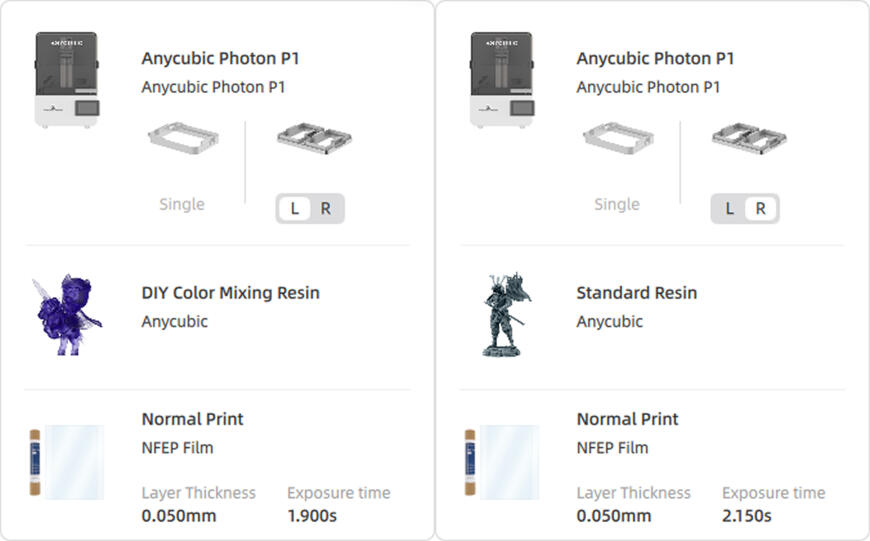

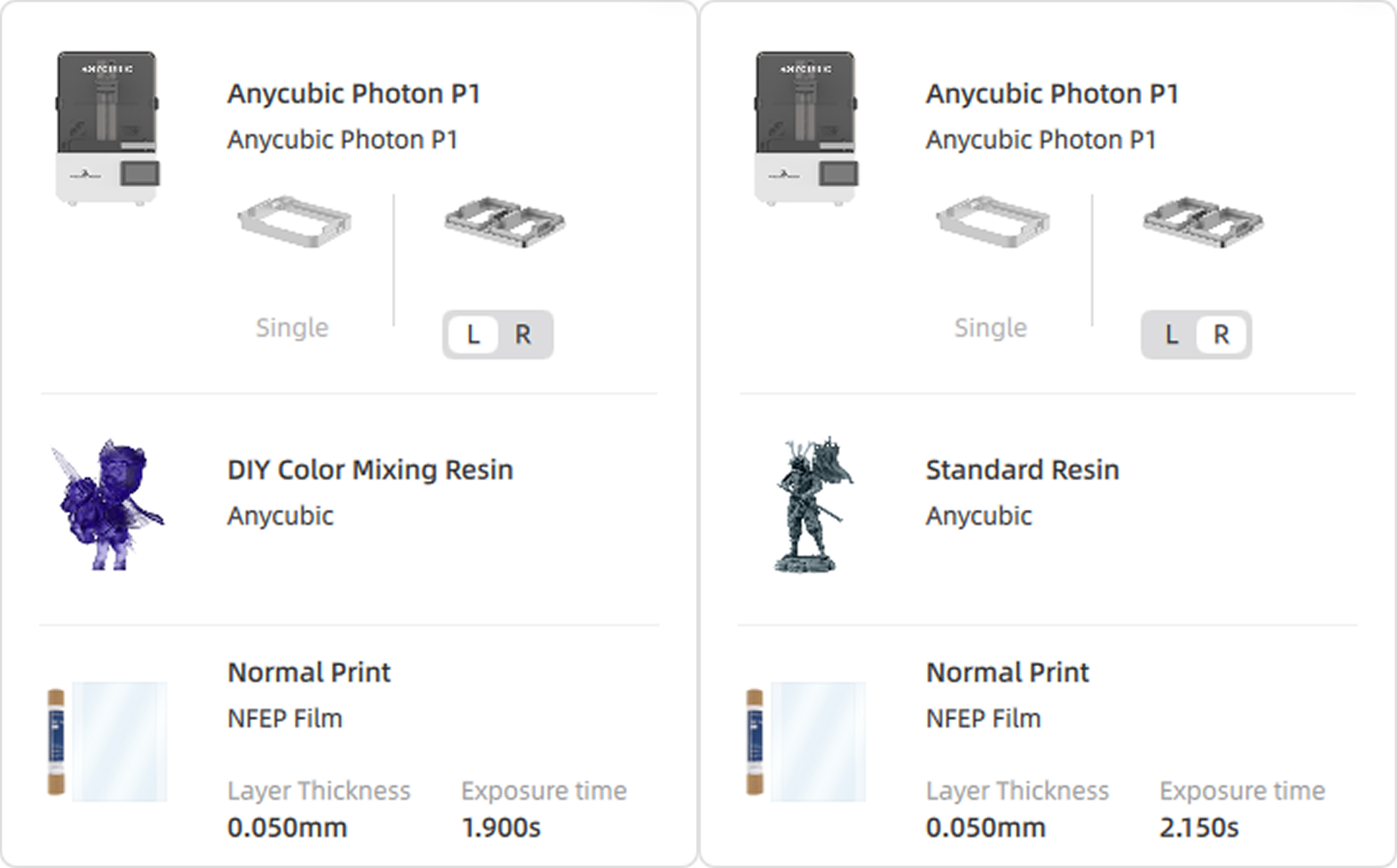

Выбирается режим — с одной ванной или с двумя. Во втором случае можно выбрать левую и правую ванну

Настройки левой ванной, для DIY Color Mixing Resin

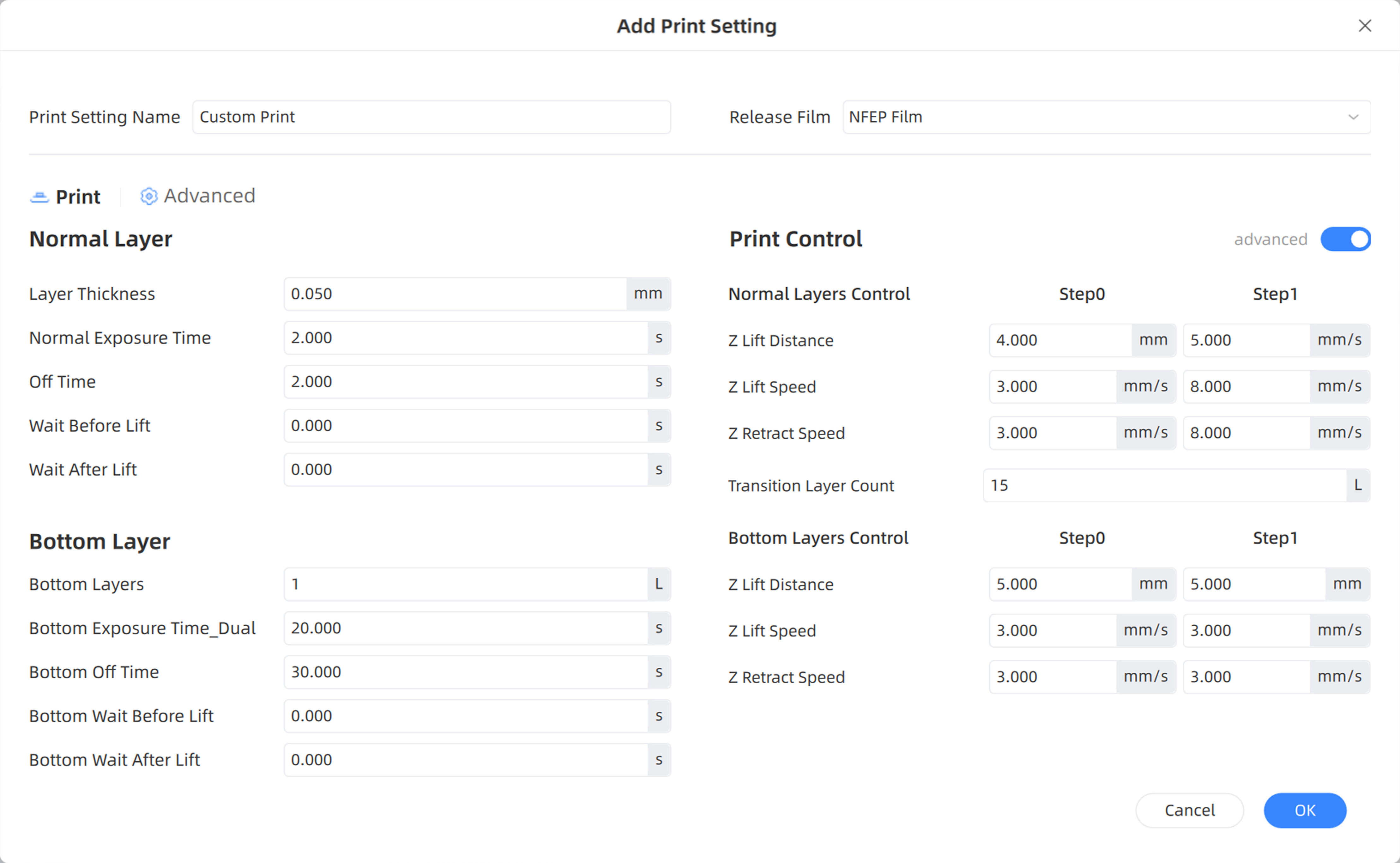

Настройки для правой ванной с Standard Resin

Добавили автоматические поддержки, чтобы проверить, насколько хорошо или плохо они работают.

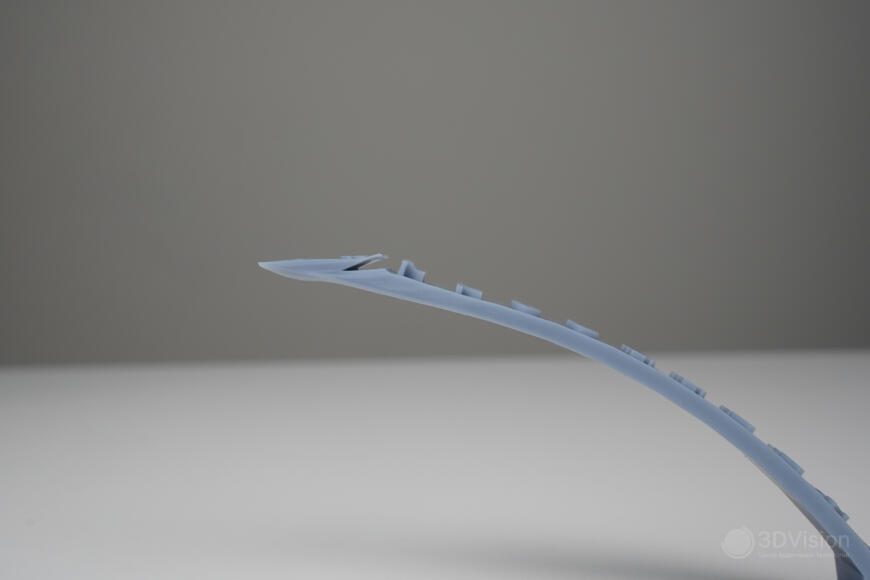

Они сработали неудовлетворительно, у фигур позагибало края:

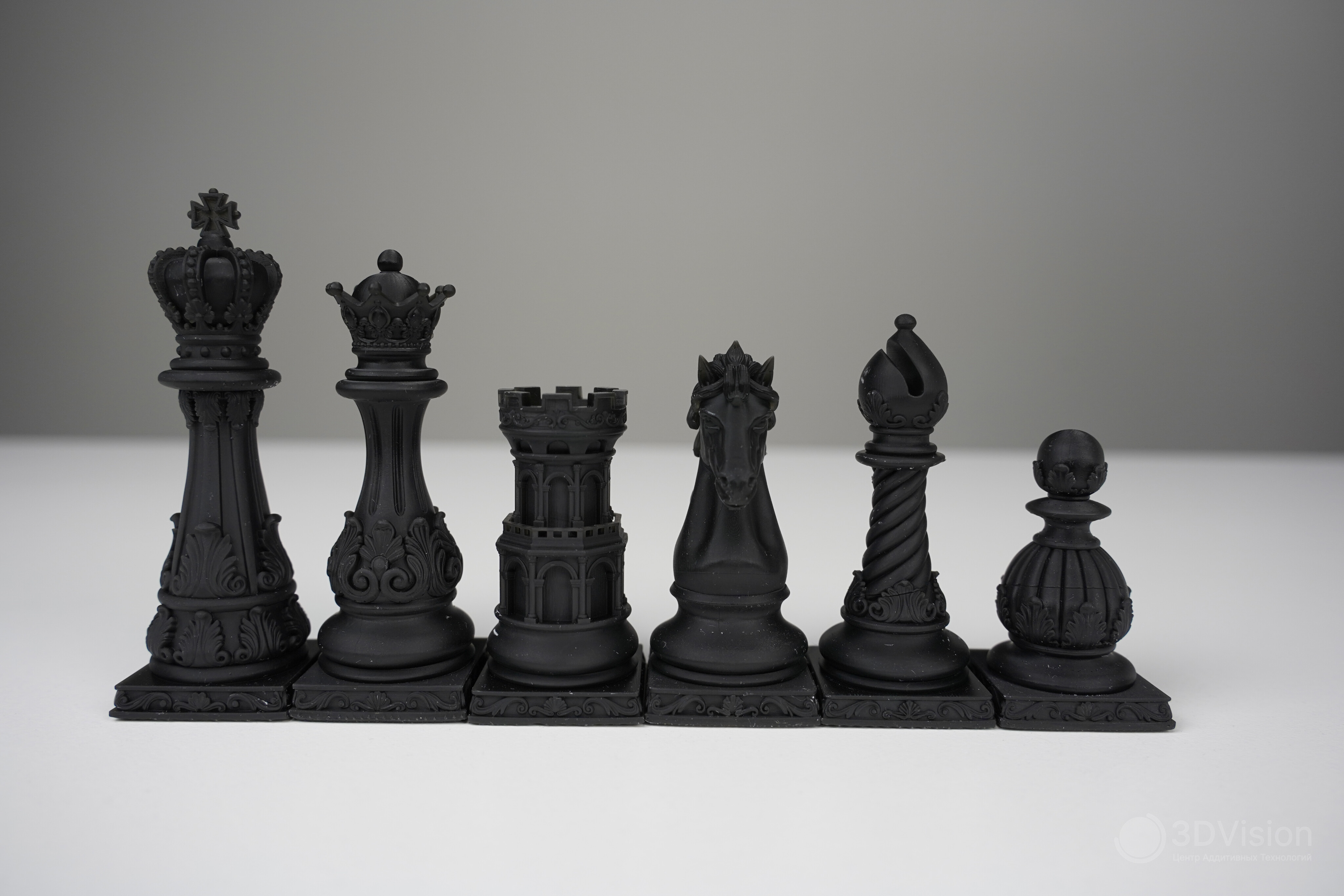

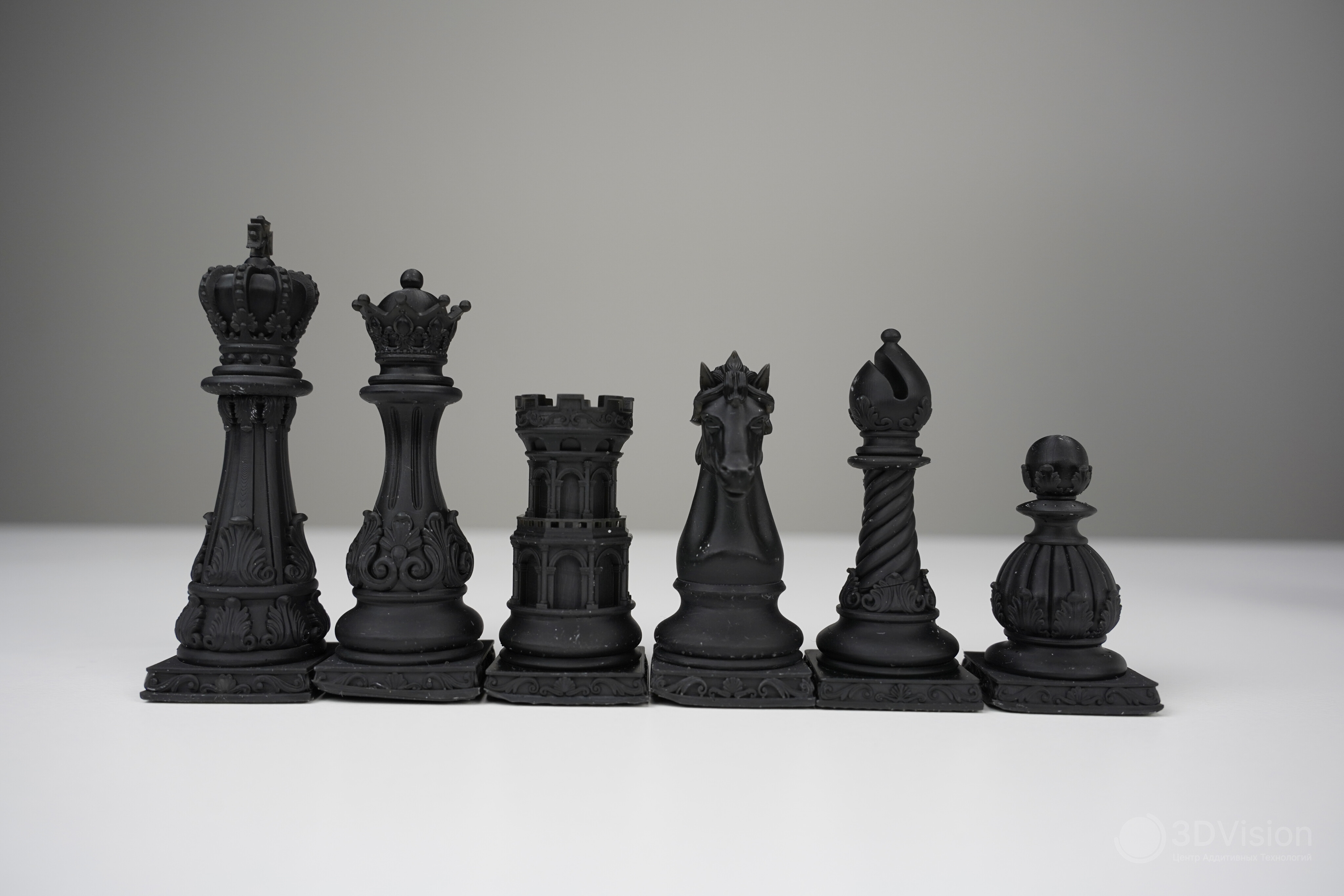

Тогда переделали поддержки вручную, фигуры получились лучше:

Слева автоподдержки, справа — расставляли сами

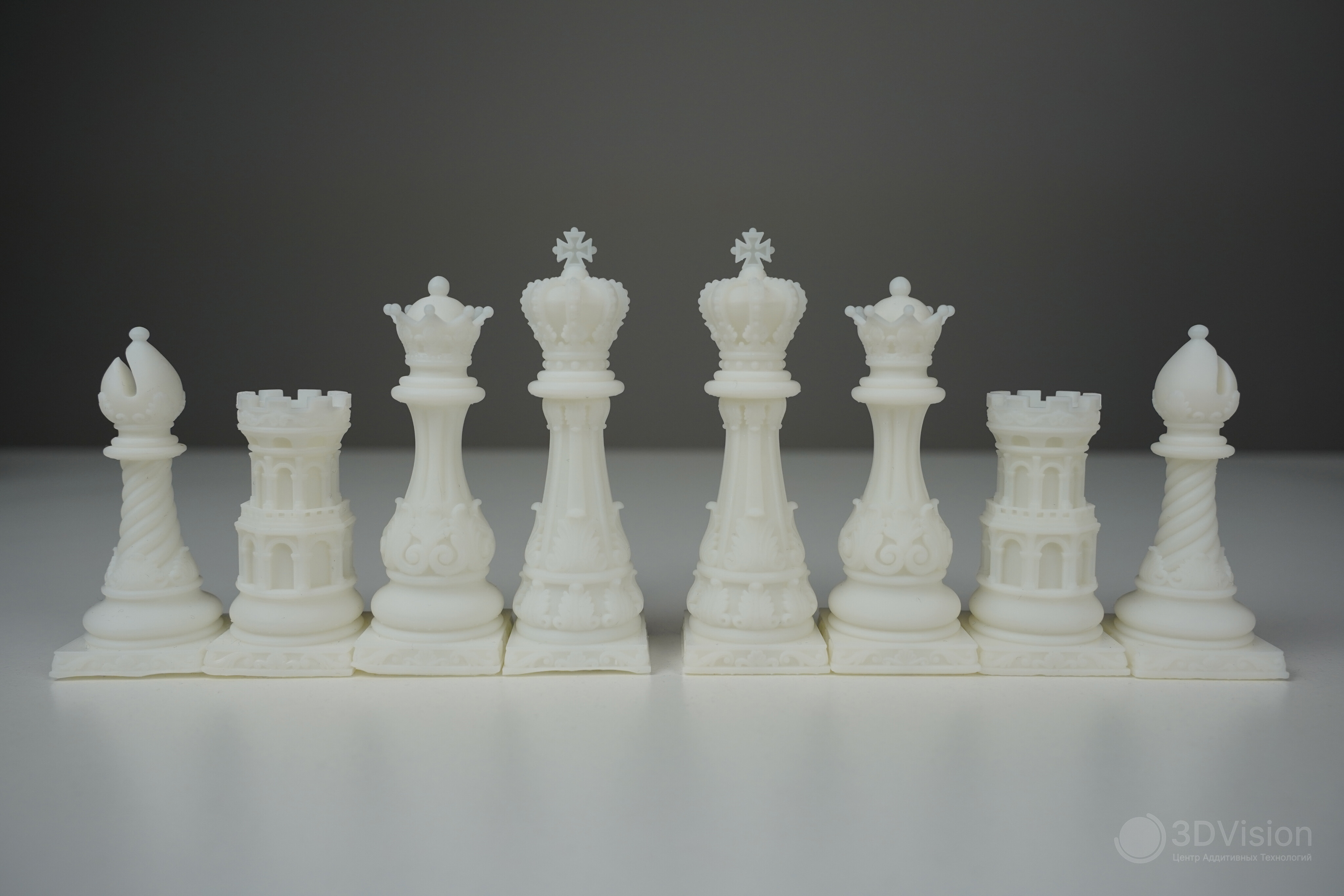

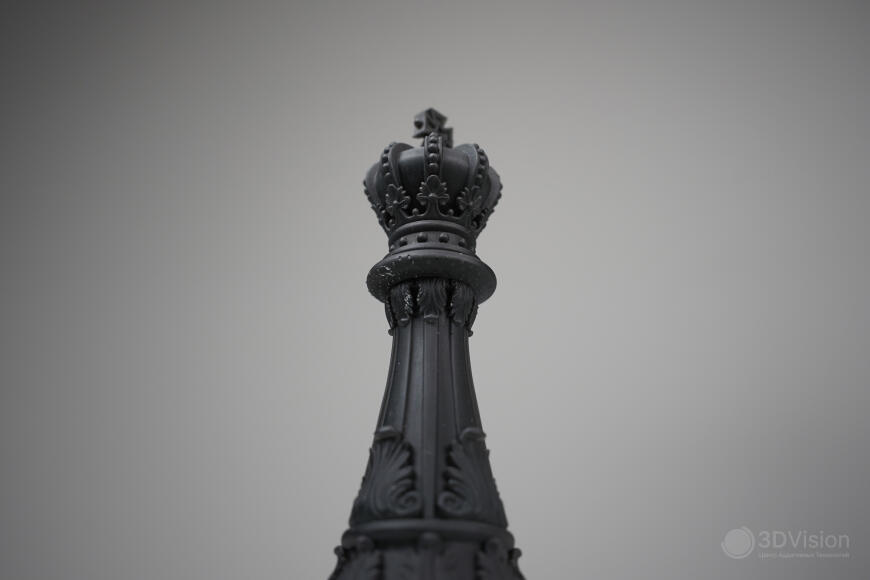

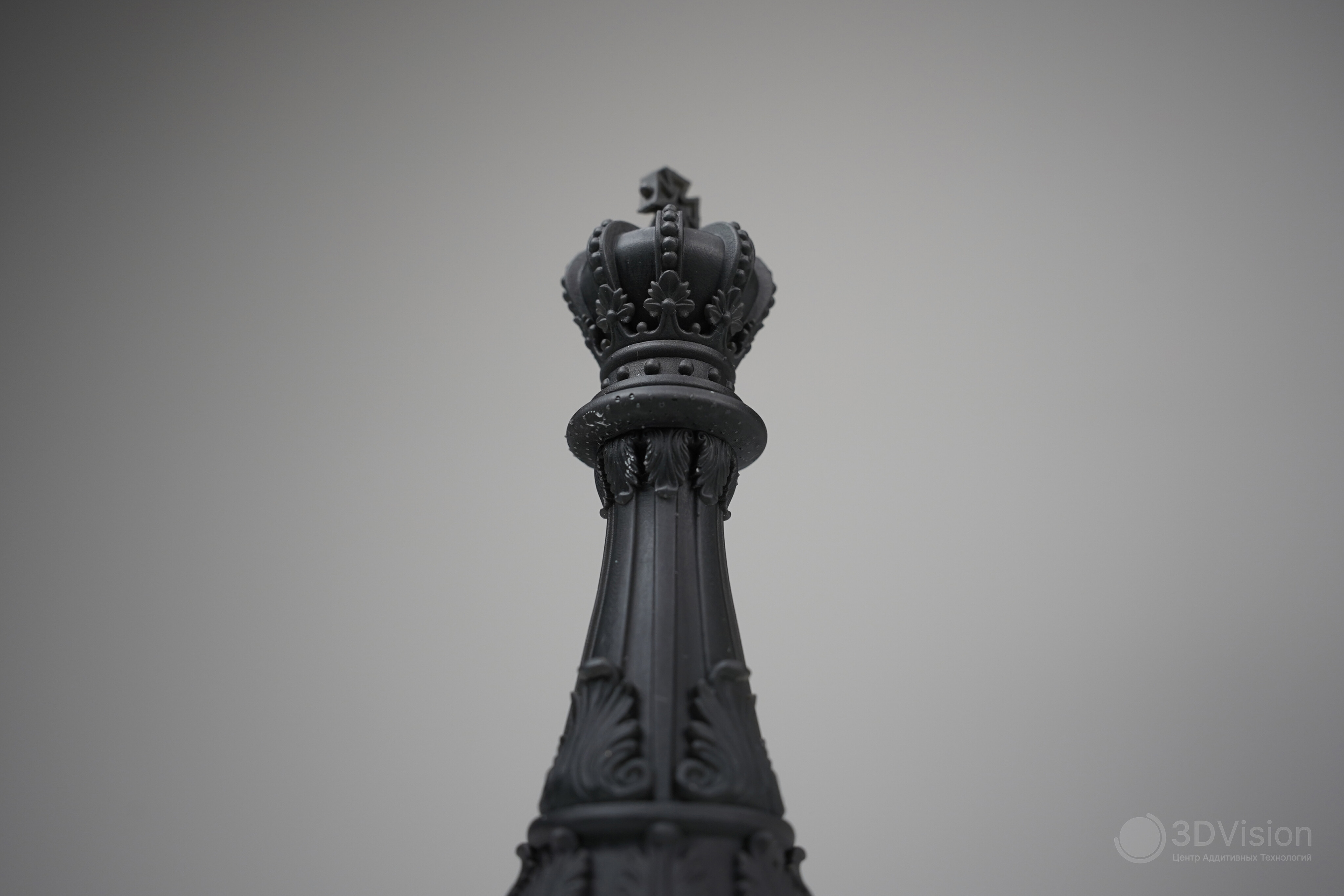

Результаты печати шахматных фигур соответствуют ожиданиям: качество исполнения на высоком уровне, детализация сохранена в полном объёме.

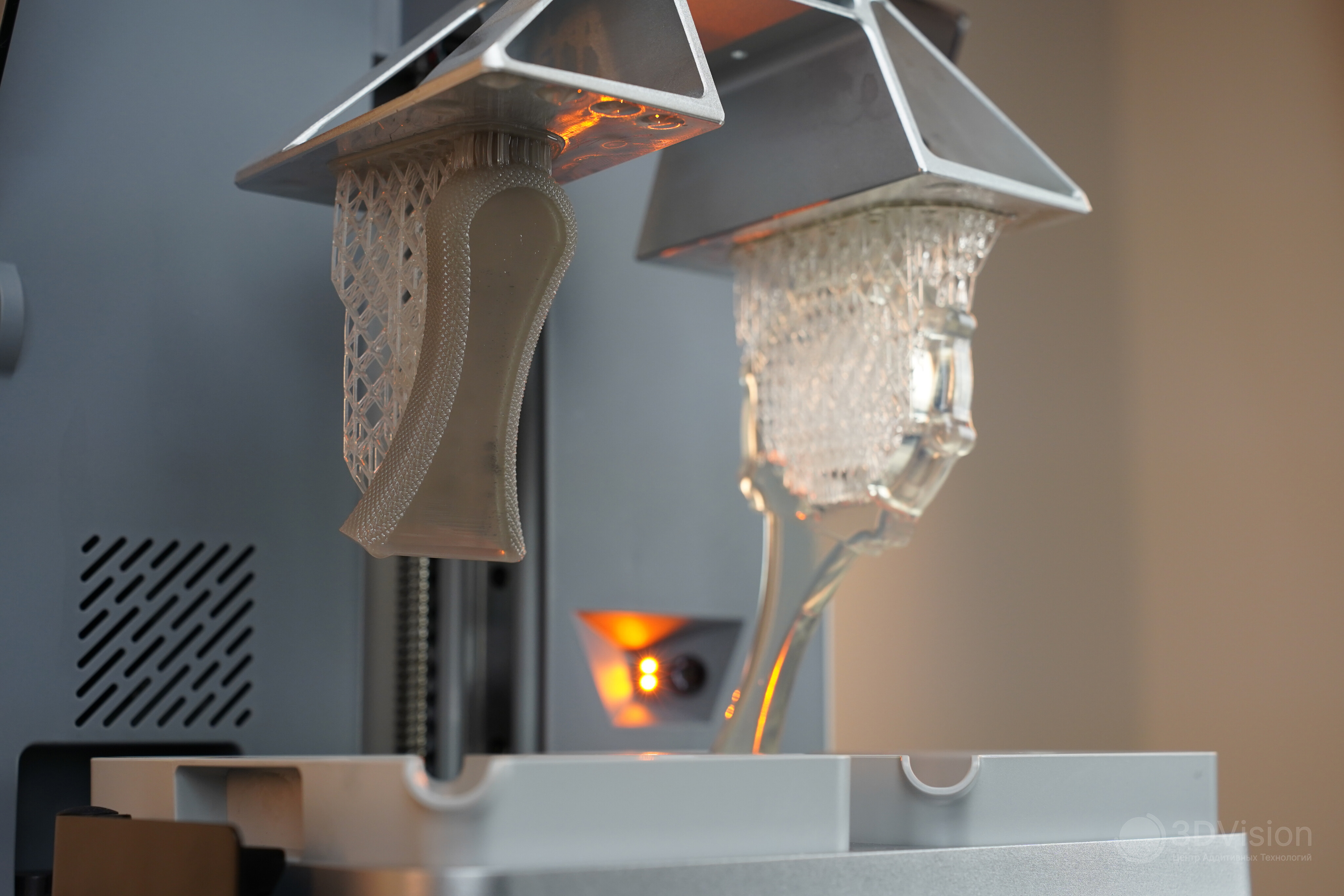

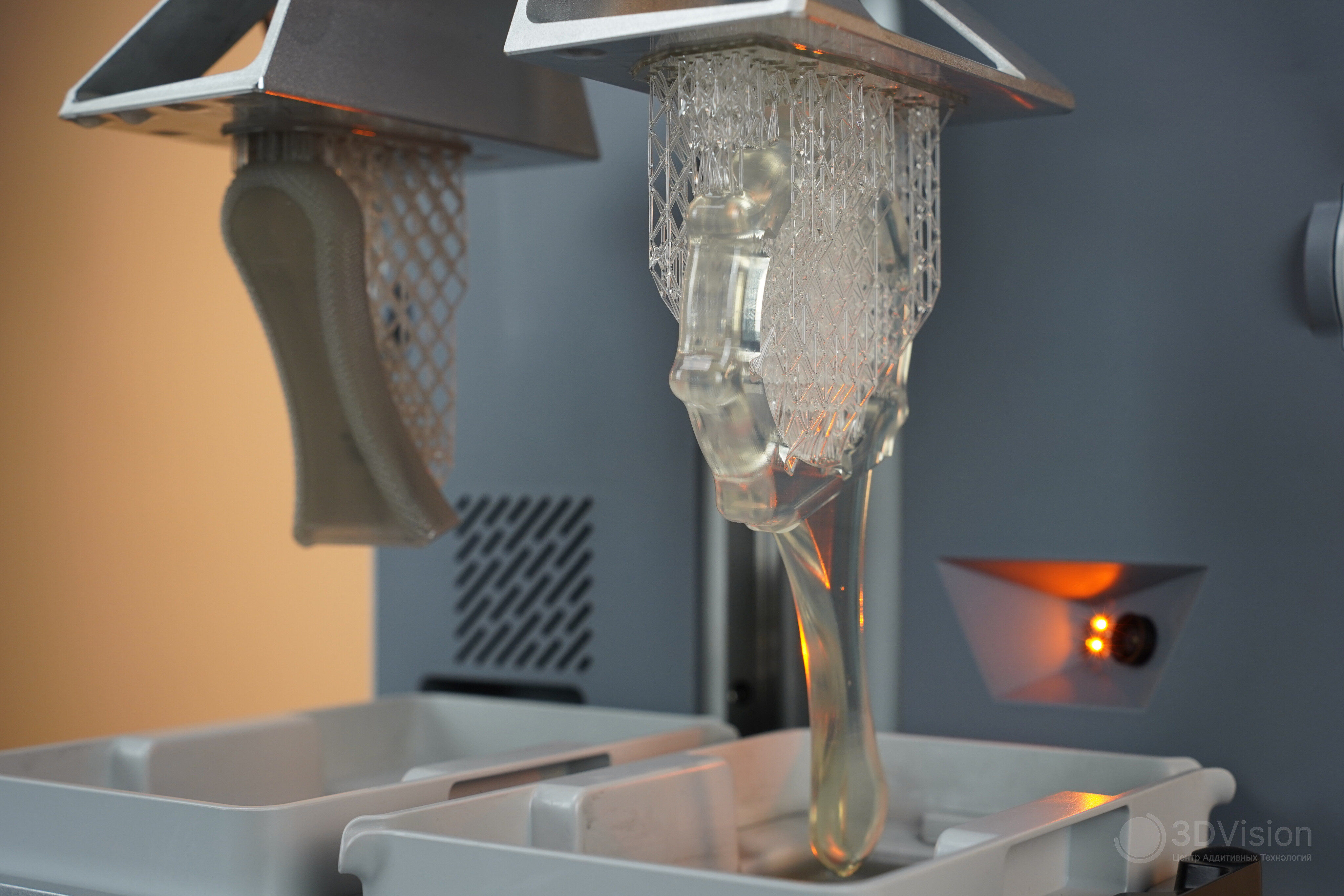

Далее выполнили печать двумя разными по свойствам материалами: Sunlu Flexible Resin и Anycubic ABS‑Like Pro 2 и сняли об этом небольшое видео. Для левой ванночки установили время экспозиции 7 секунд, для правой — 2 секунды. Другие настройки ниже:

Печать прошла успешно, всё получилось с первого раза.

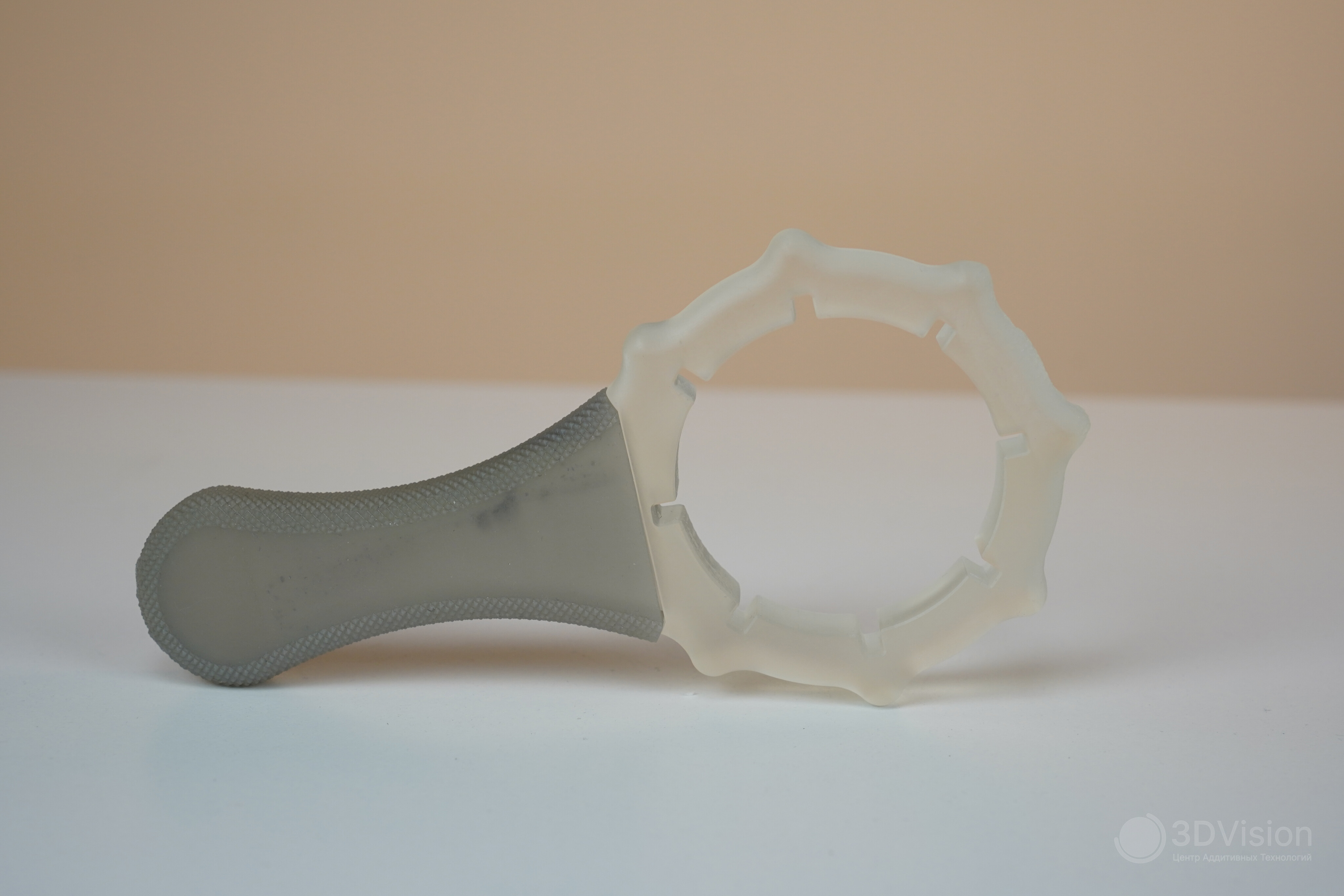

Это ключ для открывания канистр, которые наше производство открывает в промышленных масштабах.

Если у вас есть задачи для двух материалов, то такое дополнение к принтеру может быть очень полезным. Практический опыт показал, что малые ванночки целесообразно применять в случаях, когда требуется экономно расходовать дорогостоящий материал.

Если залить 200 мл смолы в большую ванну, материал распределяется тонким слоем по дну, в результате принтер фиксирует недостаточный объём и блокирует печать. При использовании малой ванны проблема не возникает.

Такая особенность особенно актуальна при работе со стоматологическими смолами и другими дорогостоящими материалами — это объясняет, почему производитель на своём сайте акцентирует внимание на данном решении.

Выводы

Photon P1 выглядит эволюционным шагом вперёд по сравнению с предыдущими моделями Anycubic. Камера для мониторинга и таймлапсов, продуманная конструкция ванны и поддержка двух материалов заметно выделяет его на фоне предшественников.

Целевая рассчитан не только на профессионалов (стоматологи, инженеры, промышленные дизайнеры), которым критично качество прототипов, но и на новичков: за счёт готовых профилей печати и автоматизированных алгоритмов порог входа в фотополимерную печать существенно снижен.

Теперь сильные и не сильные стороны принтера:

Сильные стороны P1

• Высокое качество печати — подтверждено тестами с разными типами смол, включая вязкие и эластомерные материалы.
• Эргономичная откидная крышка вместо традиционного колпака — удобнее в эксплуатации.
• Продуманная конструкция ванны с идеальным сливным носиком и кронштейном для стола.
• Умные алгоритмы — ускоряют и упрощают печать, а новая функция ИИ‑детекции дефектов добавляет контроля над процессом.
• Готовые профили печати избавляют от рутинных калибровок и множества настроек.
• Камера для мониторинга и записи таймлапсов позволяет отслеживать процесс и фиксировать этапы печати.
• Печать двумя материалами, доступная при покупке комплекта.

Не сильные стороны P1

• Невысокая скорость печати.
• Стол без наклонных поверхностей.
• Зазор между крышкой и корпусом — из‑за него во время работы ощущаются запахи фотополимеров, что особенно заметно в непроветриваемых помещениях.
• Ограничения слайсера — программа пока не умеет автоматически расставлять поддержки, а при работе с детализированными 3D‑моделями наблюдается падение FPS до 10–15 кадров, что затрудняет комфортную подготовку моделей.

На этом всё. С вами были 3DVision, спасибо за внимание, до свидания!
