Новая беспроводная двухформатная система трекинга без маркеров EinScan Trak от SHINING 3D

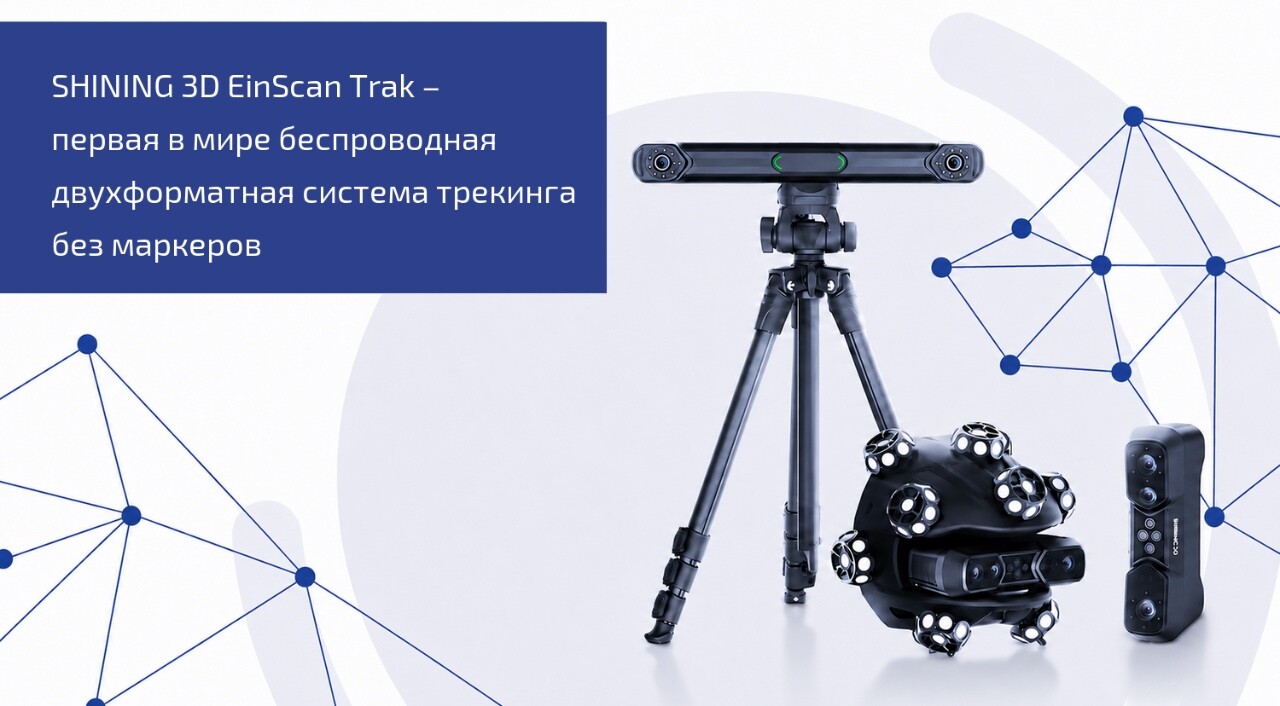

Модель EinScan Trak заявлена как первая в мире беспроводная двухформатная система трекинга с полным отказом от маркеров. Инженеры компании, опираясь на 20-летний опыт создания высокотехнологичных устройств, интегрировали оптический трекер и съёмный ручной сканер в единый комплекс. Это обеспечивает гибкую работу с деталями любого масштаба в рамках одного проекта. Разберём технические особенности реализации.

Два формата работы в одном устройстве

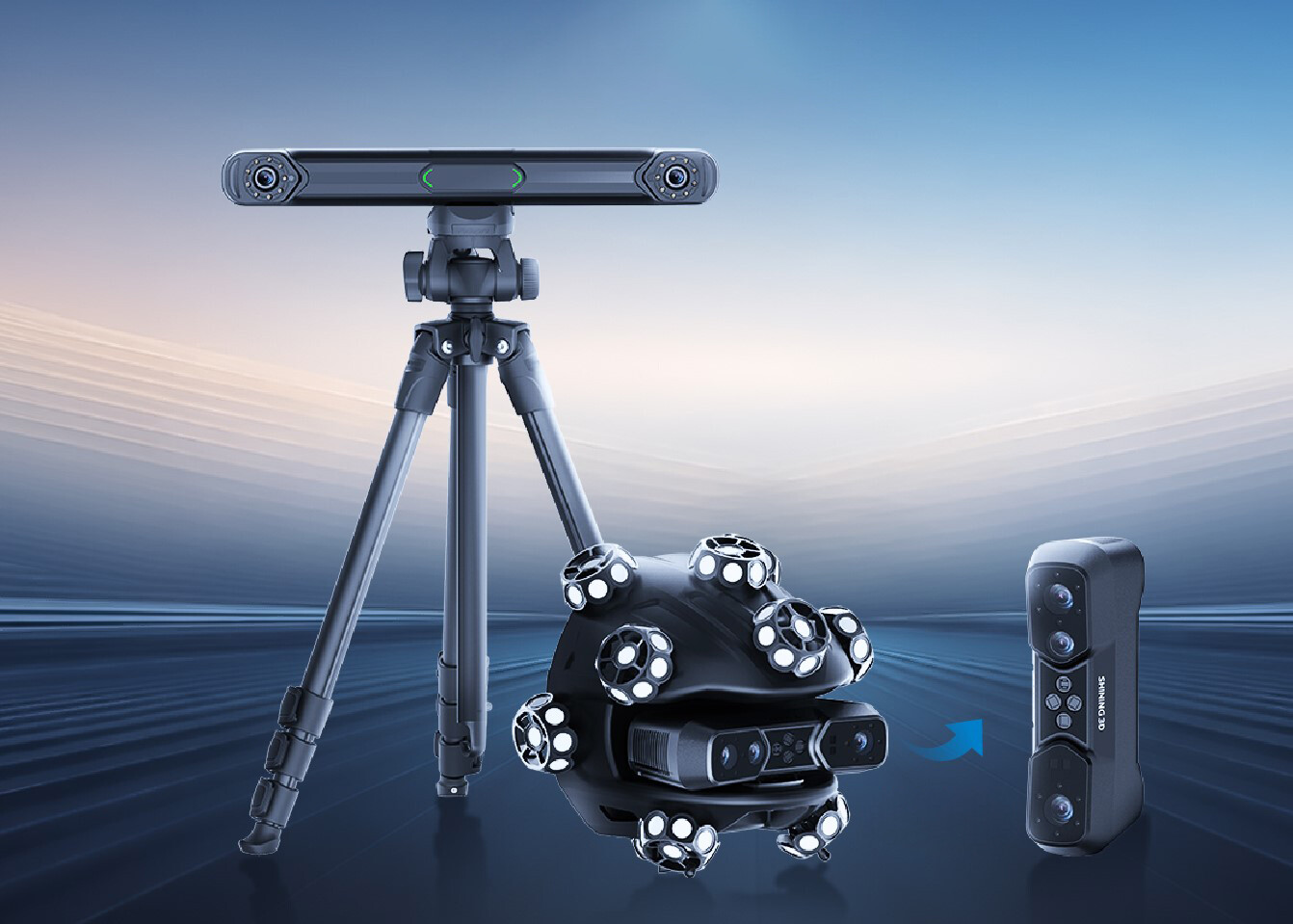

EinScan Trak совмещает оба сценария применения в едином решении.

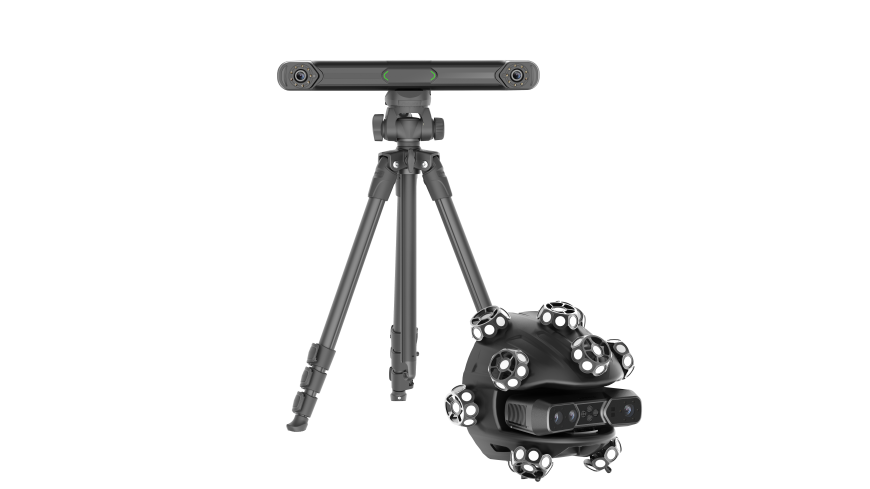

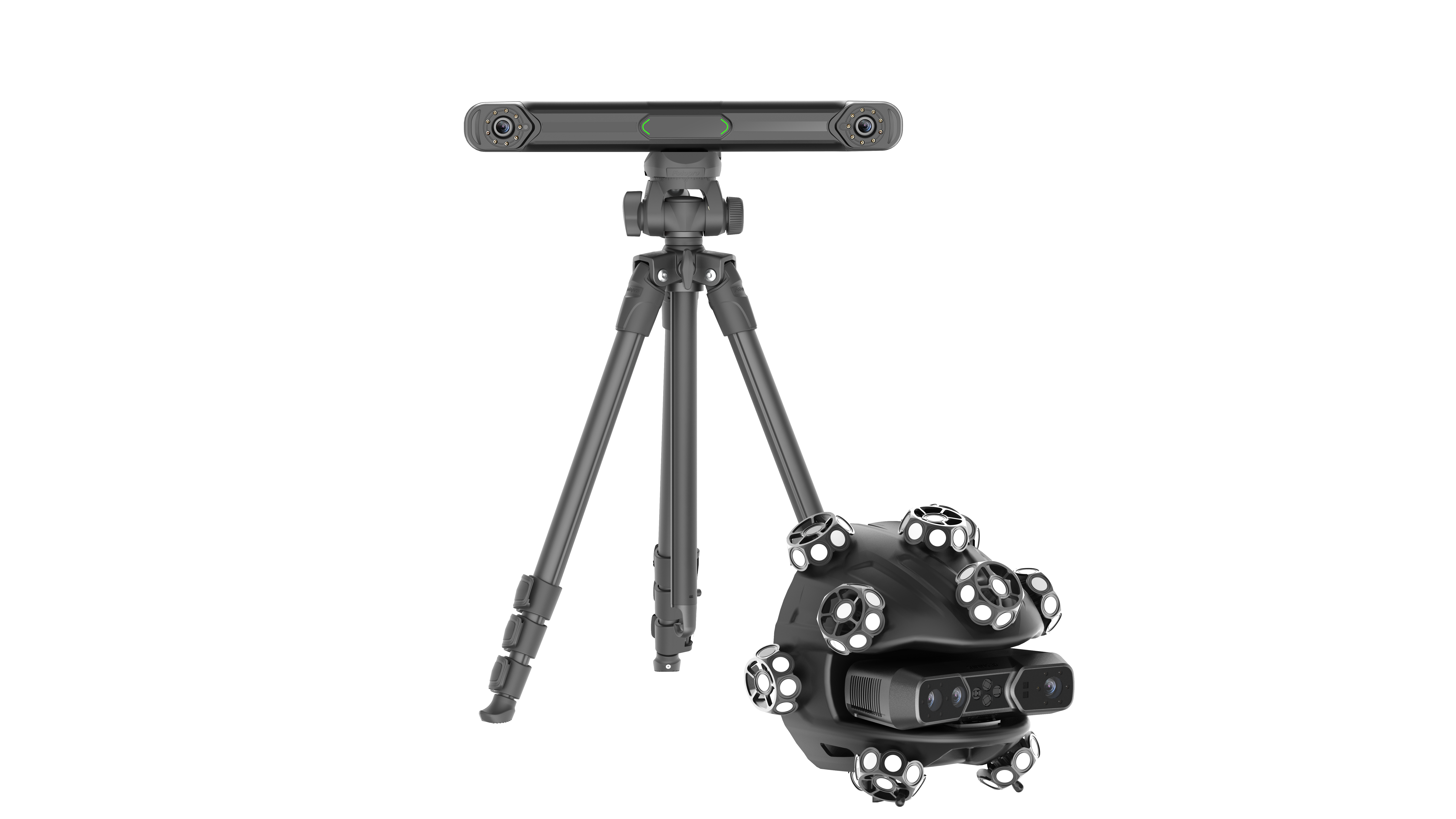

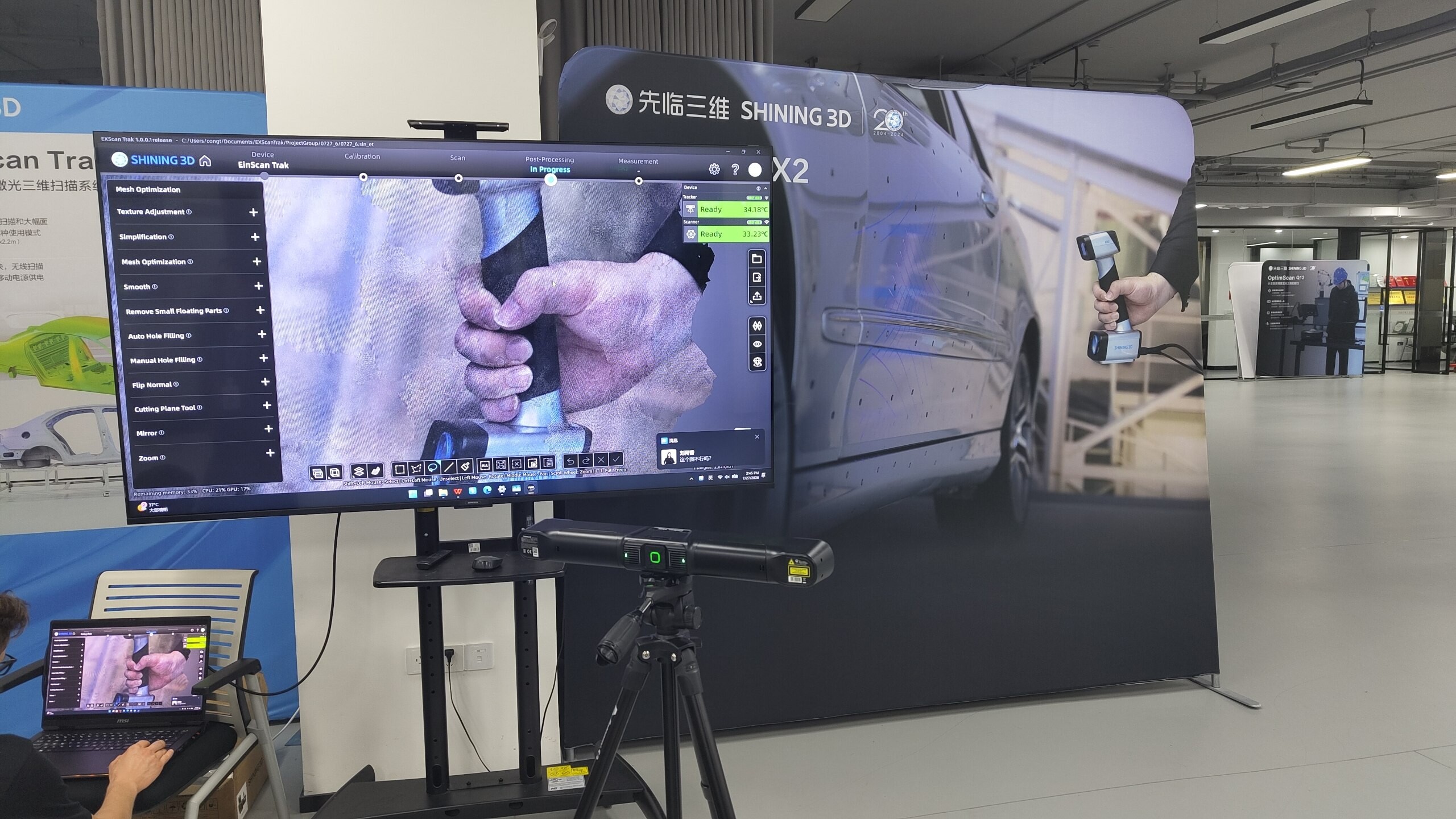

Трекинг

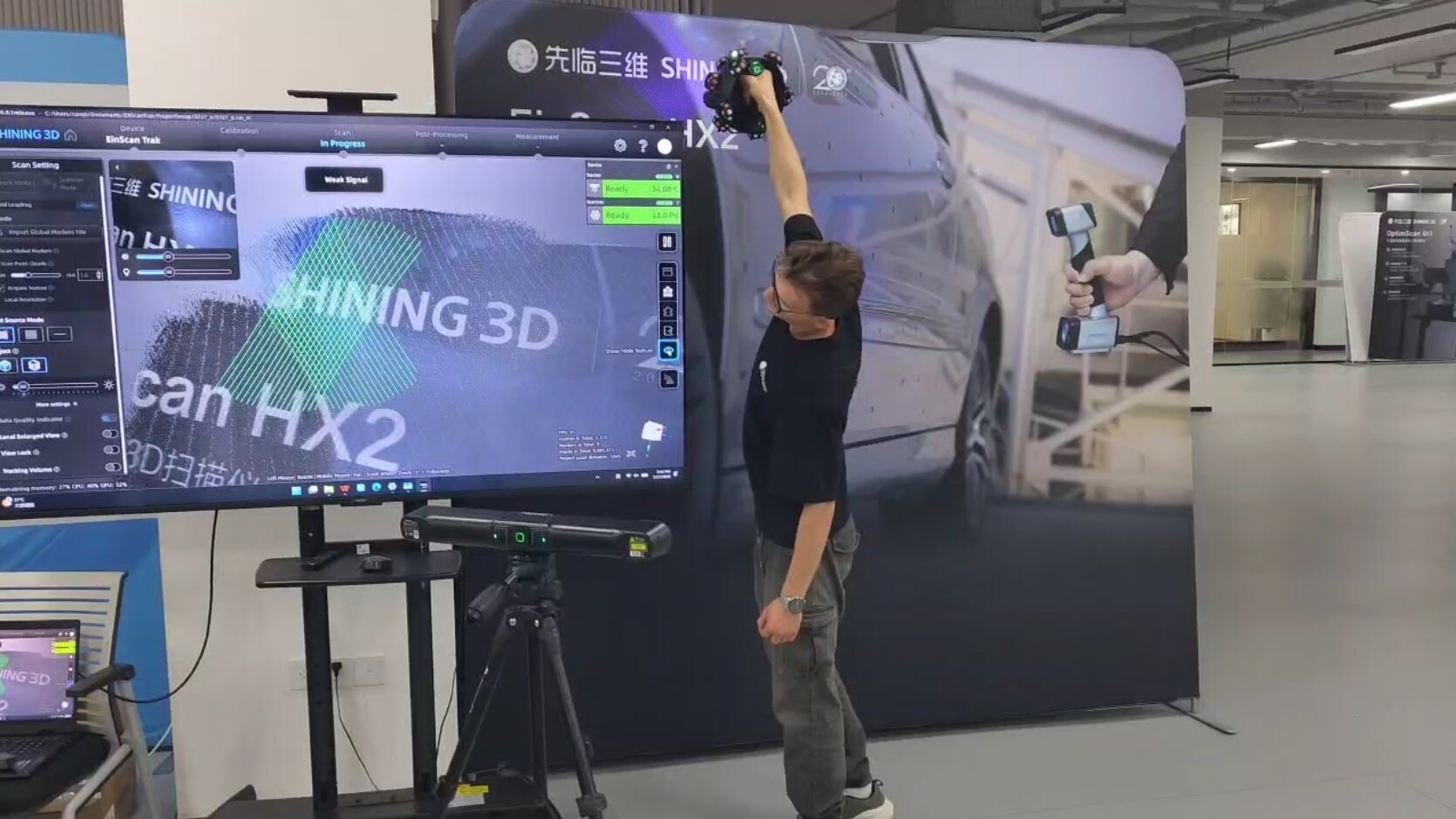

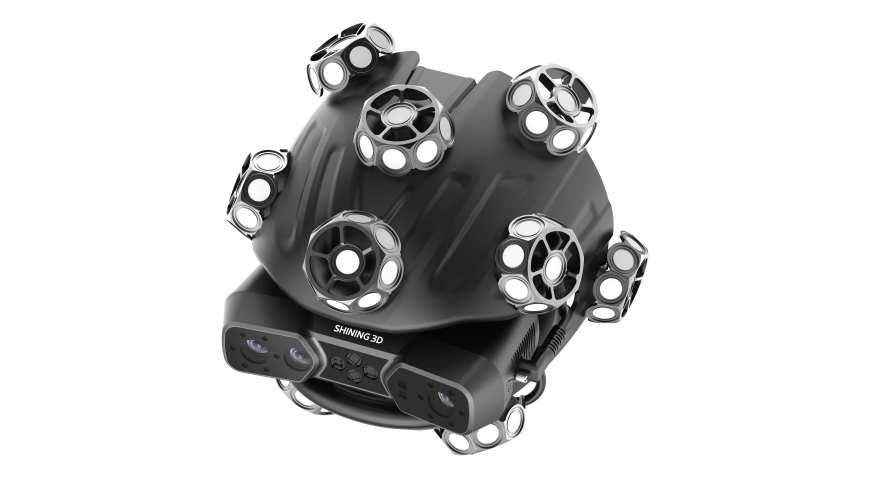

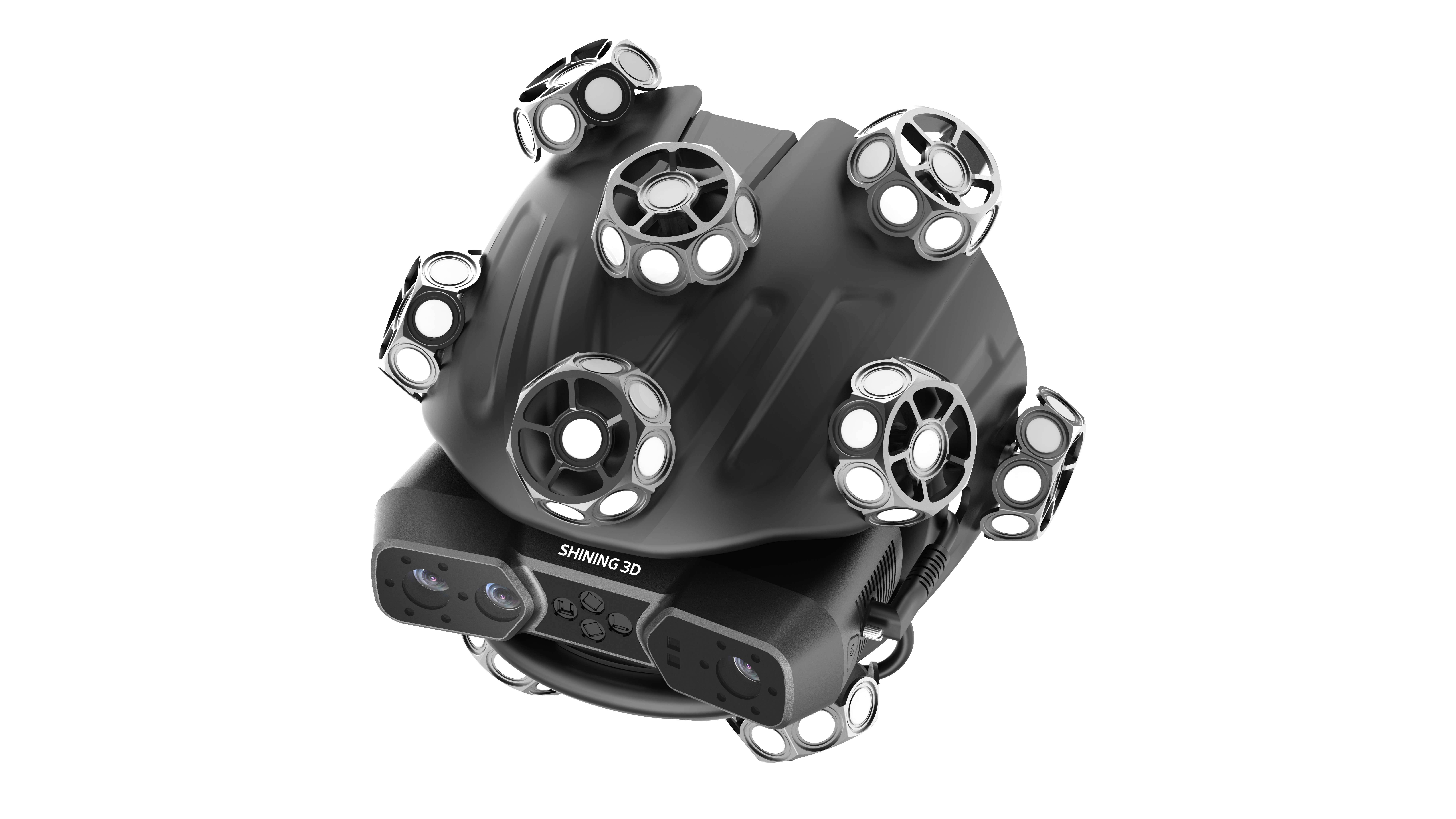

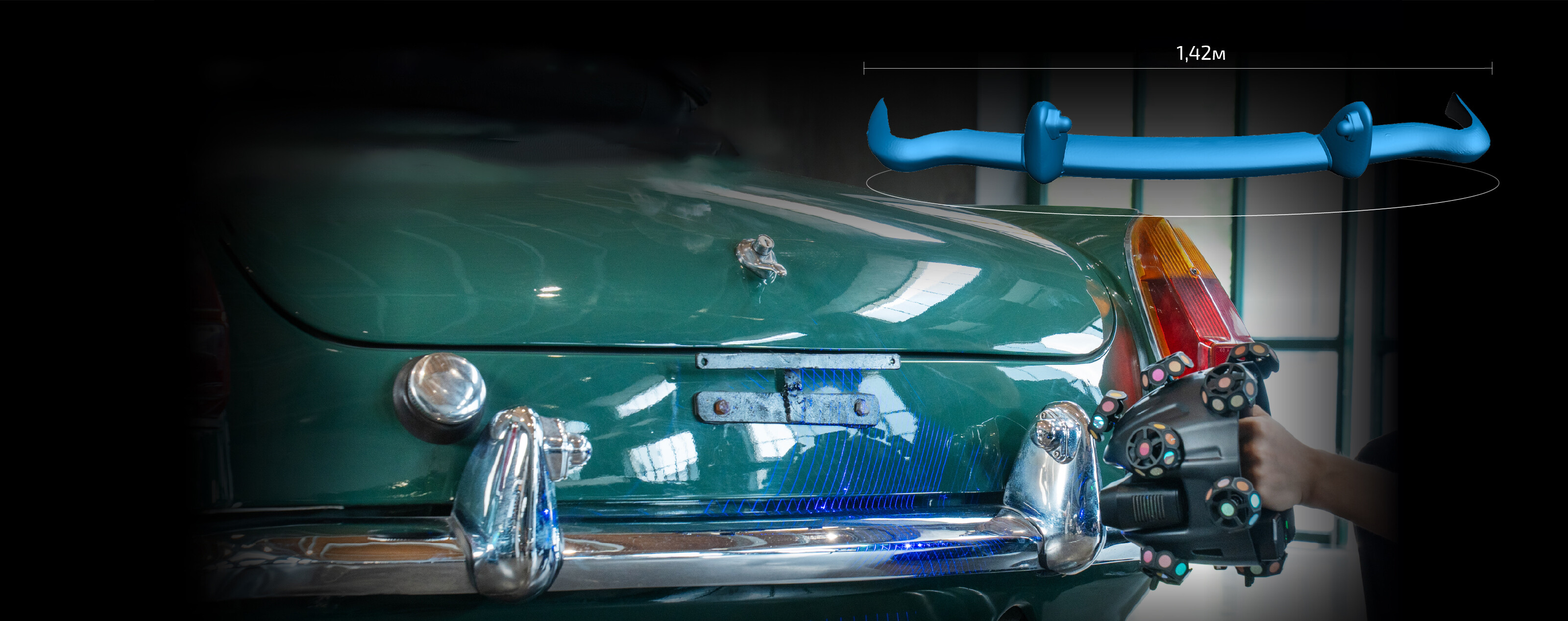

Сферический сканер взаимодействует с 3Д трекером по беспроводной сети. Трекер фиксирует пространственное положение устройства посредством маркеров. Это даёт возможность применять метод последовательного перемещения (leapfrog), плавно переходя между зонами оцифровки. Подобный подход существенно ускоряет работу с объектами среднего и крупного размера, включая автомобильные кузова, маломерные суда и яхты.

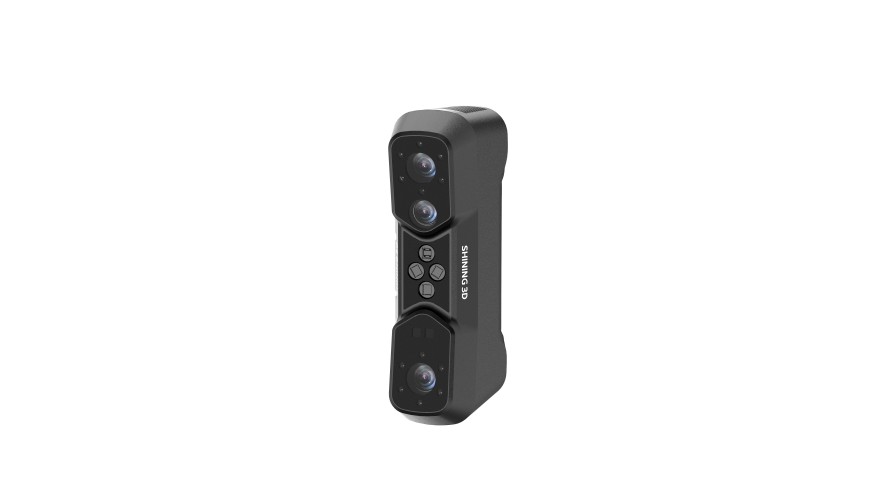

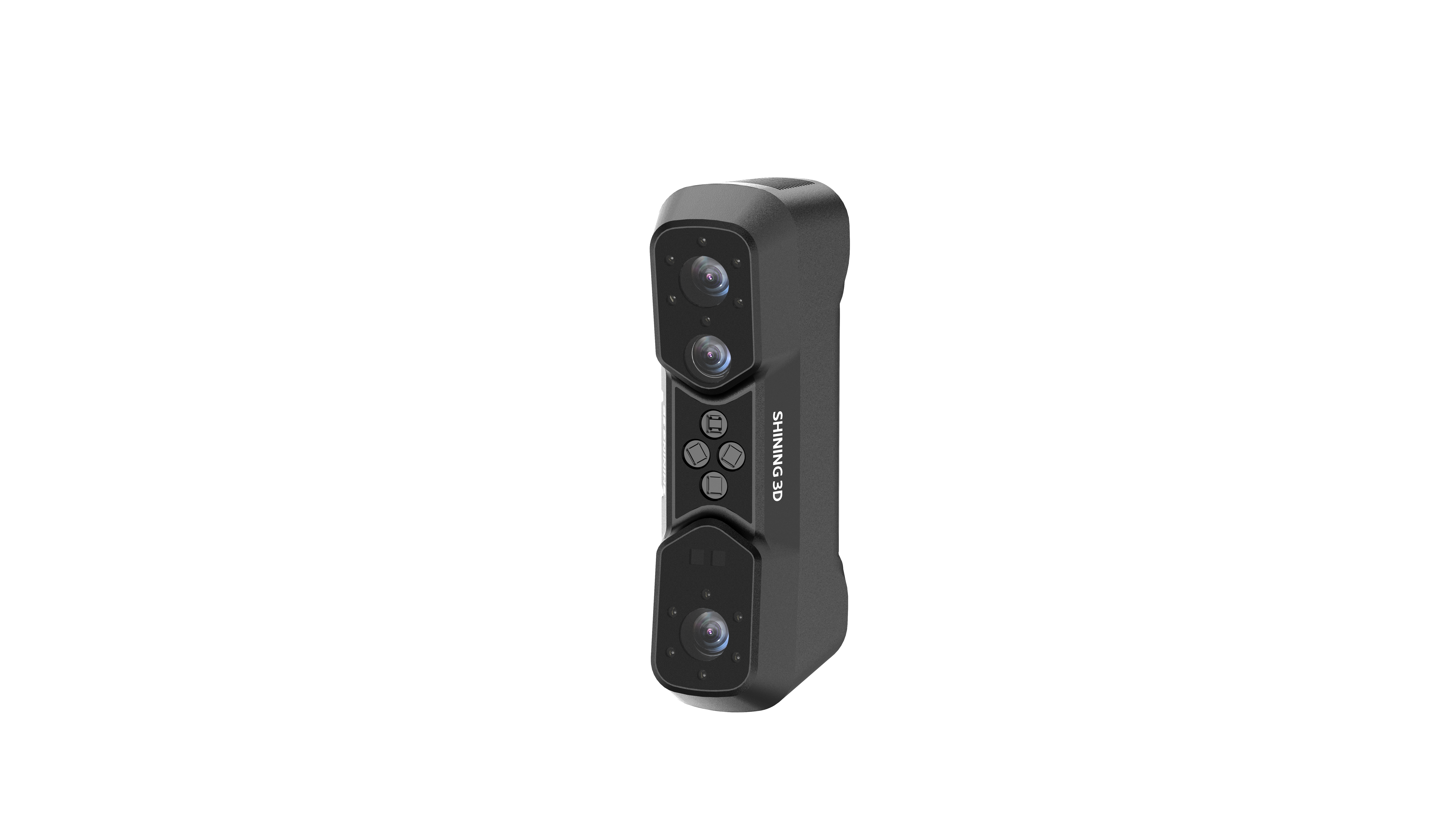

Ручное сканирование

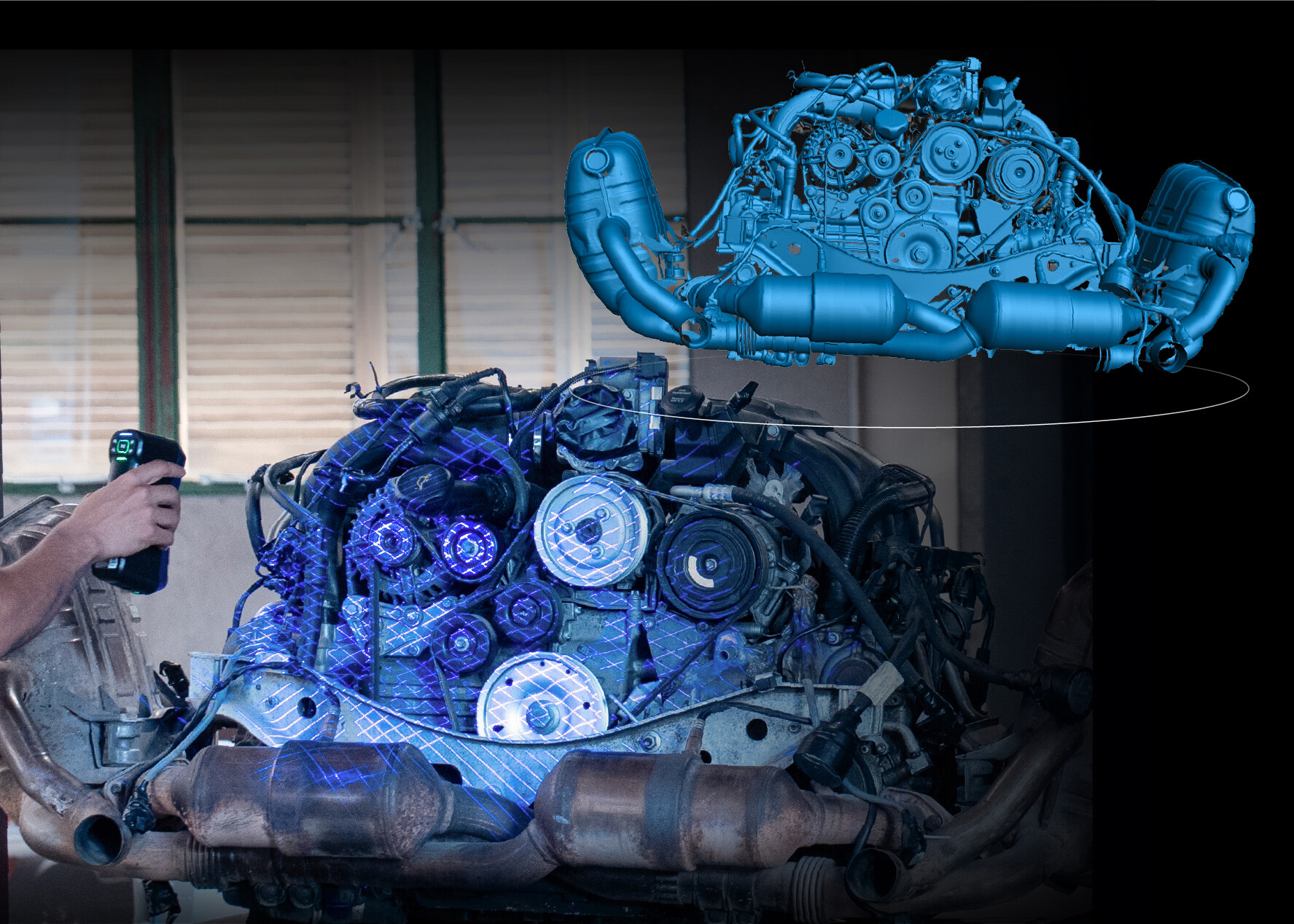

Ручной модуль легко отделяется и работает автономно. Данное решение оптимально для считывания мелких механических узлов, глубоких выемок и труднодоступных зон. Оперативная смена конфигурации в рамках одного задания обеспечивает полноту сбора геометрических данных.

Три режима синего лазера под конкретные задачи

Аппарат предлагает три варианта лазерного излучения, адаптированные под специфические инженерные задачи:

Перекрестные лазерные линии (19+19) обеспечивают максимальную скорость и производительность оцифровки.

7 параллельных лазерных линий – предназначены для фиксации острых кромок, малогабаритных элементов и сложных контуров..

Одинарная лазерная линия – применяется для считывания глубоких отверстий, узких каналов и внутренних полостей.

Мобильность и уровень детализации

Интеграция модуля Wi-Fi 6 и ёмкого аккумулятора обеспечивает зону беспроводной работы до 4 метров. Оператор освобождается от кабельных ограничений и получает возможность свободного обхода крупногабаритных изделий.

Объёмная точность на уровне 0,1 мм делает комплекс эффективным инструментом для реверс-инжиниринга, формирования цифровых двойников, а также контроля общей геометрии и собираемости узлов. Указанный уровень детализации оптимален для задач, где приоритетом выступает высокая скорость оцифровки крупных форм и сохранение сложной топологии, а не строгий метрологический контроль.

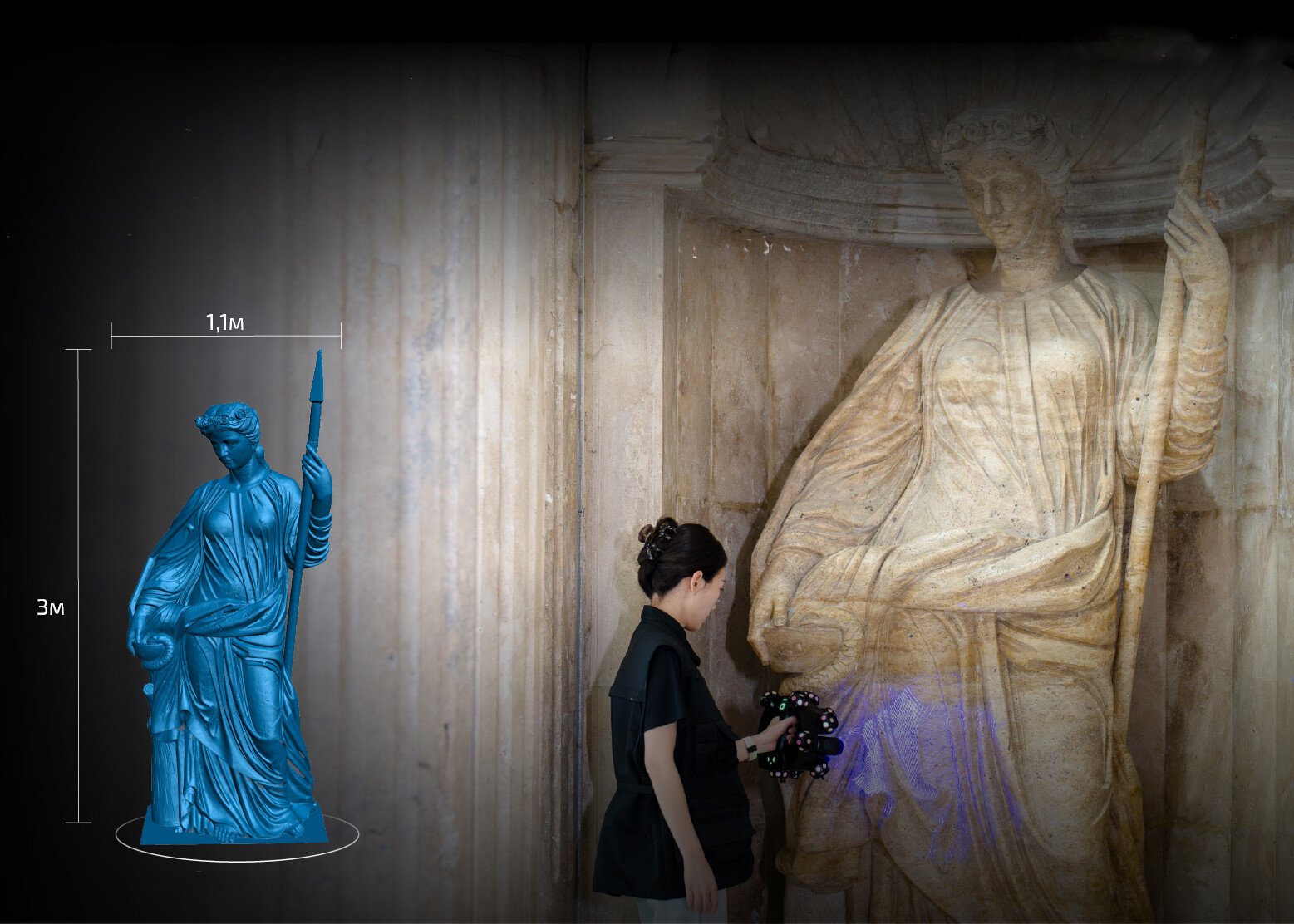

Дополнительно реализована возможность работы без маркеров. В режиме трекинга задействована технология оптического позиционирования, а при ручном считывании применяется совмещение по особенностям геометрии. Это критически важно для проектов, где нанесение маркеров запрещено: реставрация классических автомобилей, оцифровка объектов культурного наследия и работа с произведениями искусства.

Эксплуатация в различных условиях и захват текстур

Система корректно считывает данные с чёрных, отражающих и металлических поверхностей. Эксплуатация возможна как в закрытых помещениях, так и на открытом воздухе при уровне освещённости до 110 000 люкс.

Отдельного внимания заслуживает встроенная 5-мегапиксельная HD-камера для захвата текстур. Данный модуль переносит реалистичную цветовую информацию на 3Д модель, что востребовано музеями, разработчиками AR/VR-решений и создателями цифровых архивов.

Программная экосистема и сферы внедрения

Комплекс бесшовно взаимодействует со специализированным программным обеспечением:

EXMeasure: предназначен для прецизионных измерений, построения геометрических элементов, сравнения с эталонной моделью (формирование цветовых карт отклонений) и генерации визуальных отчётов.

EXModel: служит для реверс-инжиниринга, редактирования полигональных сеток, извлечения примитивов и создания САПР-моделей, готовых к производственному циклу.

Данное решение востребовано в автомобильной промышленности, инженерном проектировании, сфере сохранения культурного наследия и производстве цифрового контента.

Технические характеристики EinScan Trak
