Компания «Топ Системы» обновила T-FLEX CAD до версии 17.0.25.0

Российская компания «Топ Системы», разработчик программного комплекса для проектирования, подготовки и управления производством T-FLEX PLM, выпустила первое обновление САПР T-FLEX CAD 17. В системе и приложениях реализованы замечания и предложения пользователей, улучшены стабильность и производительность, а также добавлены новые возможности и обновлена существующая функциональность.

T-FLEX CAD

3D-моделирование

В инструментах 3D-моделирования появилась новая операция «3D-массив по таблице».

Для создания массива по таблице требуется база данных, значения которой используются в качестве параметров массива.

В операцию «Массив по образцу» добавлена возможность выбора граней в качестве образца.

Обновлена операция 3D-моделирования «Спираль» — работа и интерфейс операции унифицированы с командой «Спиральный путь», поддерживается выбор нескольких ребер при создании спирали, добавлена опция настройки масштаба, а также реализована поддержка новых графиков.

В команду создания спирального пути добавлена возможность создания плоского спирального пути.

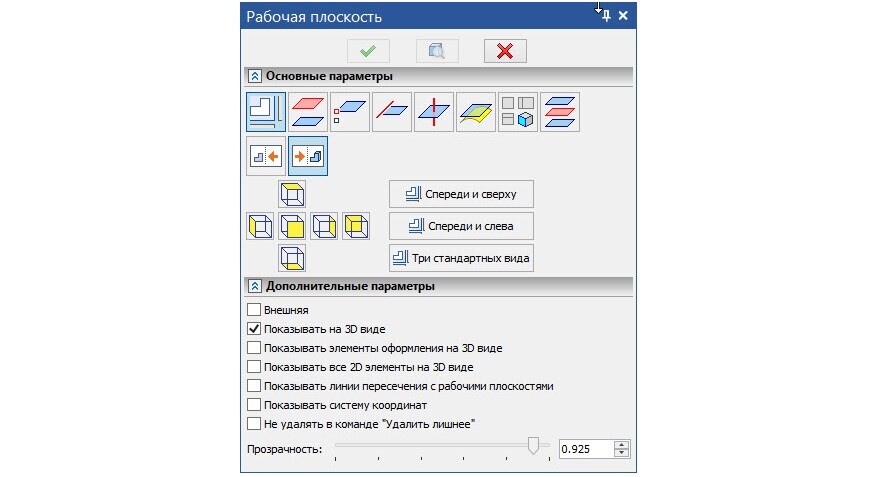

Команда создания рабочих плоскостей получила новый интерфейс, часто используемые опции вынесены в окно параметров.

Кроме того, реализована возможность создания рабочих плоскостей перпендикулярно 3D-пути с помощью указания смещения, а также возможность изменения положения касательной поверхности на 180 градусов.

При отмене черчения на рабочей плоскости теперь существует возможность отказаться от добавленных изменений, а команда разворота по нормали к выбранному элементу при черчении на РП теперь учитывает систему координат рабочей плоскости.

Навигация и интерфейс

В настройки добавлены возможность настраивать вращение в 3D-сцене средней кнопкой мыши, а также устанавливать скорость вращения 3D-сцены в процентах.

Команда выбора центра вращения в 3D-сцене получила новый интерфейс.

В команды и операции добавлена подсветка параметров, необходимых для обязательного задания пользователем.

В окно «3D-модель» добавлена колонка отката модели, позволяющая более удобно и гибко управлять редактированием модели.

Учебное пособие

В учебное пособие добавлены новые уроки по созданию 2D-чертежа, 2D-сборки и листовой детали.

Новые возможности также реализованы в прикладных системах:

T-FLEX Электротехника

• Соединители. При подборе ответного соединителя появилась возможность выбрать его из библиотеки
• Элементы схемы. В контекстное меню добавлена опция «Открыть», которая открывает документ с выбранным элементом в отдельном окне
• Линии связи. Добавлена настройка изображения мест наложения линий связи (команда «Параметры документа», раздел «Линии»)
• Линии связи. В меню точки пересечения линий связи, в котором включается отображение муфты, добавлены варианты изображения пересечения линий связи
• Кабельные изделия. Появилась возможность выбора нескольких линий связи на схеме для группового назначения проводов или жгута
• Кабельные изделия. В диалоге назначения кабельных изделий (КИ) теперь в отдельных колонках показываются внутренние и внешние адреса подключения
• Кабельные изделия. В контекстное меню линий связи с назначенными КИ добавлена опция для удаления кабельных изделий (Удалить – Удалить КИ)
• Скелетная схема. Добавлен параметр «Коэффициент», определяющий во сколько раз будет уменьшен участок, длина которого превышает введенное в поле «Авторазрыв» значение
• Дерево модели. В контекстное меню элементов на схеме добавлена опция «Показать в дереве/структуре сборки», которая раскрывает дерево структурных элементов до нужного уровня и выделяет в нем выбранный элемент
• Дерево модели. В контекстное меню структурных элементов добавлена опция «Показать элементы схемы», которая находит выбранный элемент на схеме и крупно показывает его на экране

T-FLEX Анализ

• Оптимизация геометрии по результатам анализа. Флаг «Пересчитывать 3D-модель» теперь выставляется автоматически и закрыт для снятия, если выбрана задача анализа
• Группировка в папке ЛСК-материалов. Реализована группировка в папке ЛСК определяющих свойств анизотропных материалов
• Копирование сетки при копировании задачи. Доработан диалог копирования задач. Появилась возможность отделить в задаче общую для группы задач сетку.

T-FLEX Динамика

Интерфейс

В панель «Параметры моделирования» команды расчета задач динамики добавлен счетчик общего времени расчета, позволяющий прогнозировать время пересчета или расчета аналогичных задач.

T-FLEX ЧПУ 17

• Менеджер обработок. Добавлена возможность активировать обработку при двойном клике ЛКМ
• Менеджер обработок. Добавлена возможность отображения в сцене тел оснастки только для активной обработки
• Менеджер обработок. Добавлен выбор нескольких траекторий при нажатой клавише Сtrl
• Зонное 3D-фрезерование. Для полностью «открытого кармана» с внутренними выступами добавлена возможность задания с помощью одной грани. В обработки «карман» и черновую добавлена опция «Плавные переходы»
• 5D-позиционная обработка. Автоматизирован ввод сетки ориентирующих векторов инструмента для 5D-позиционной обработки
• Интерфейс. Проведена работа с интерфейсом, обновлено окно «Настройка CAM-системы»

Программные продукты и обновления от компании «Топ Системы», включая коммерческие, пробные и учебные версии T-FLEX CAD, доступны на официальном сайте.
