Полка параметрическая
Настраиваемая параметрическая полка в Компас-3D
Скачать модель: Полка параметрическая (архив переименовать на формат .zip)
Модель выполнена с использованием зависимостей и формул, обеспечивающих автоматическую перестройку геометрии при изменении входных данных. Это позволяет легко настраивать полку под индивидуальные требования. Крепление "элементов" полки осуществляется с помощью соединения «ласточкин хвост»

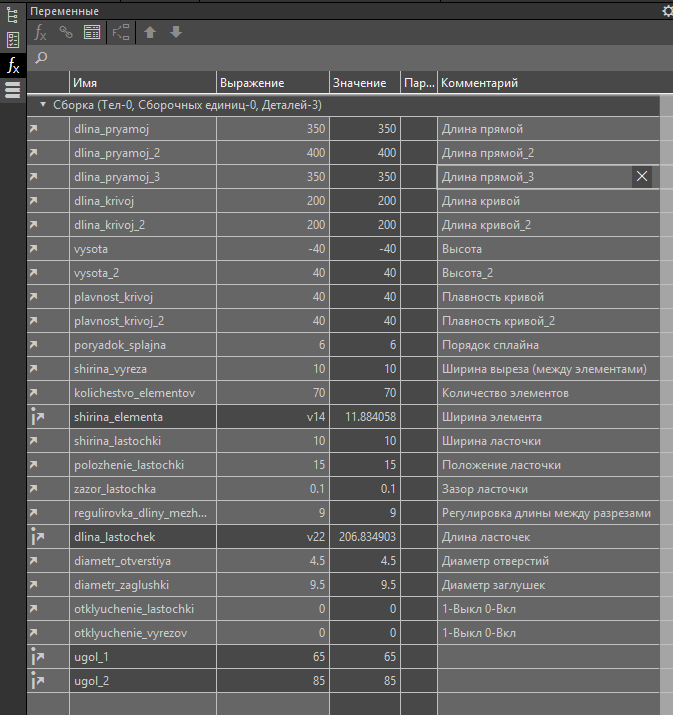

Настройка производится через таблицу переменных:

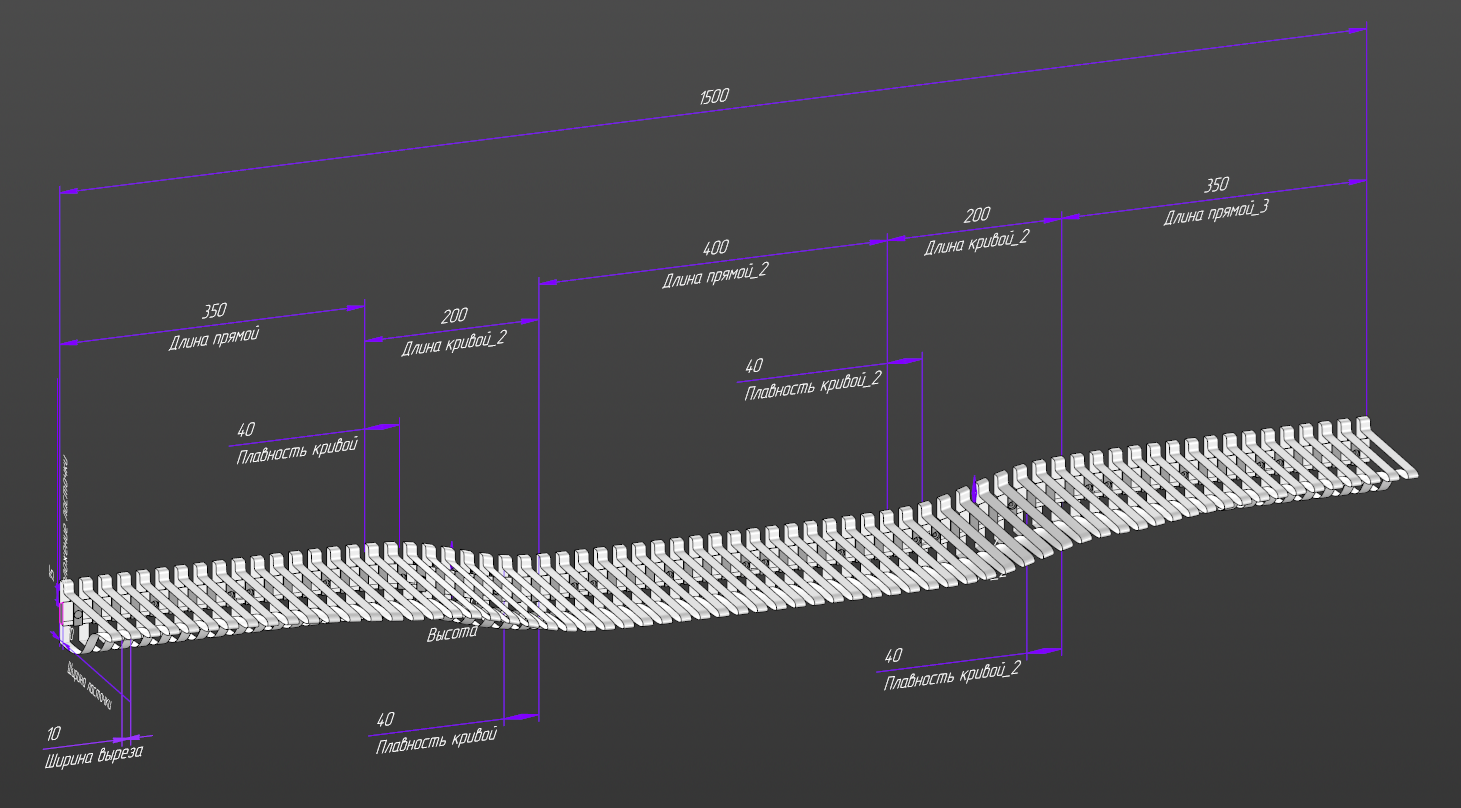

Основные размеры есть в 3D модели:

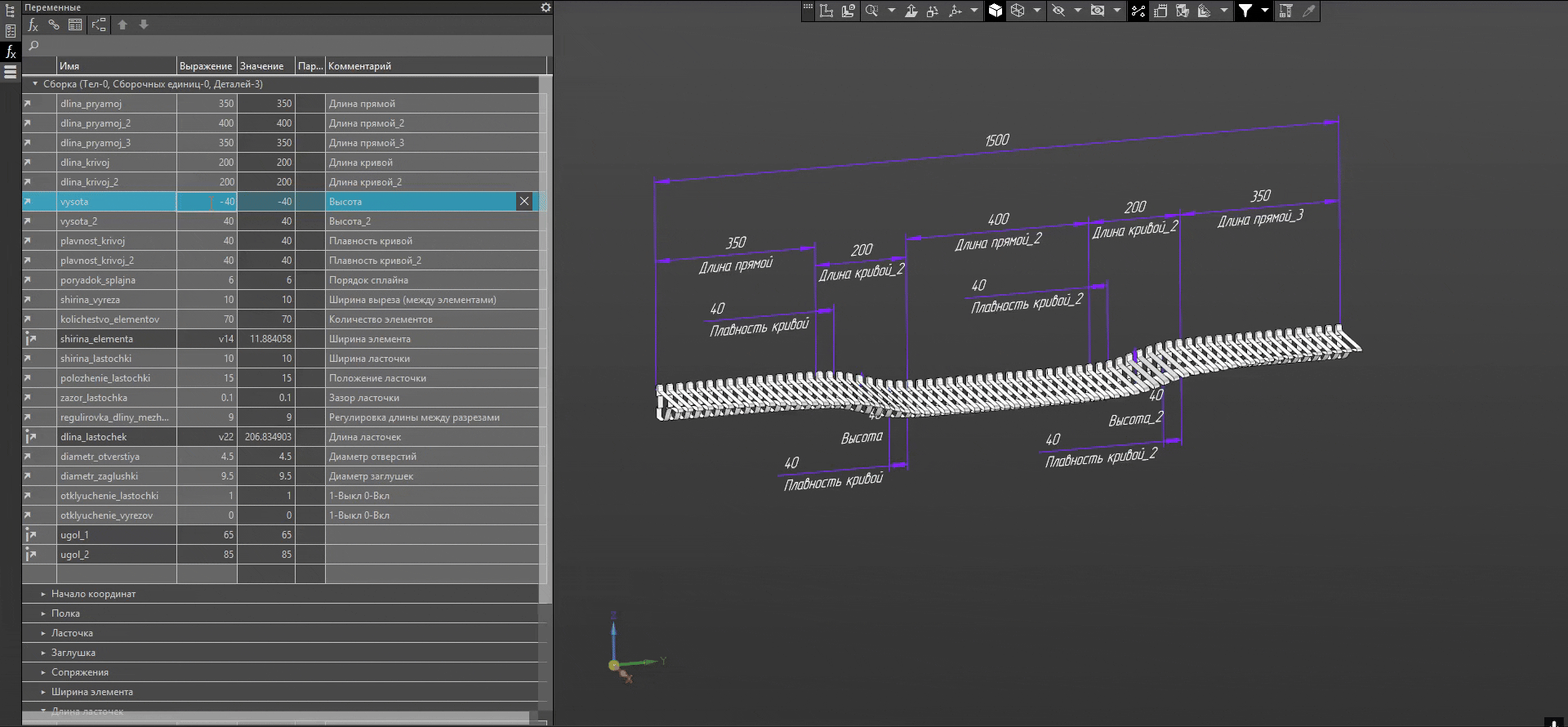

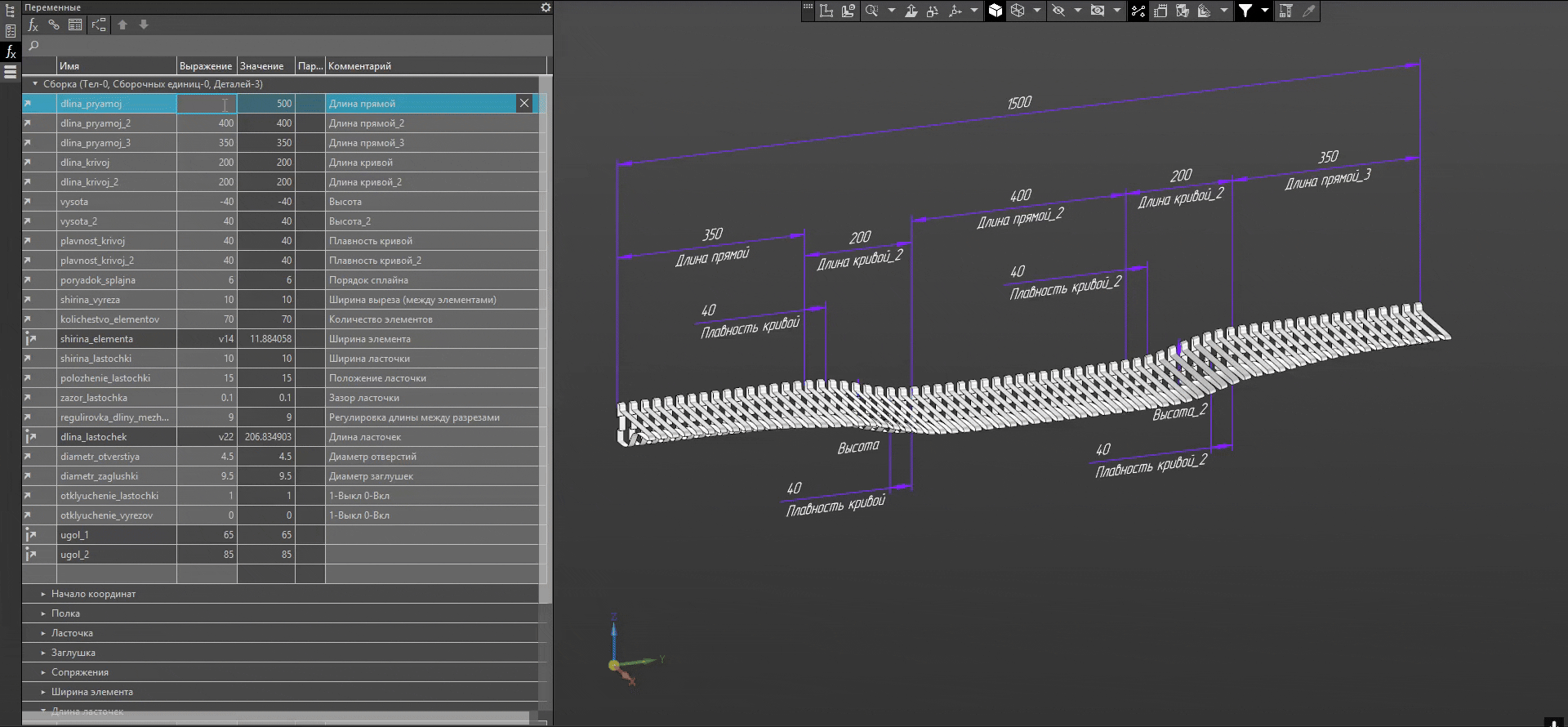

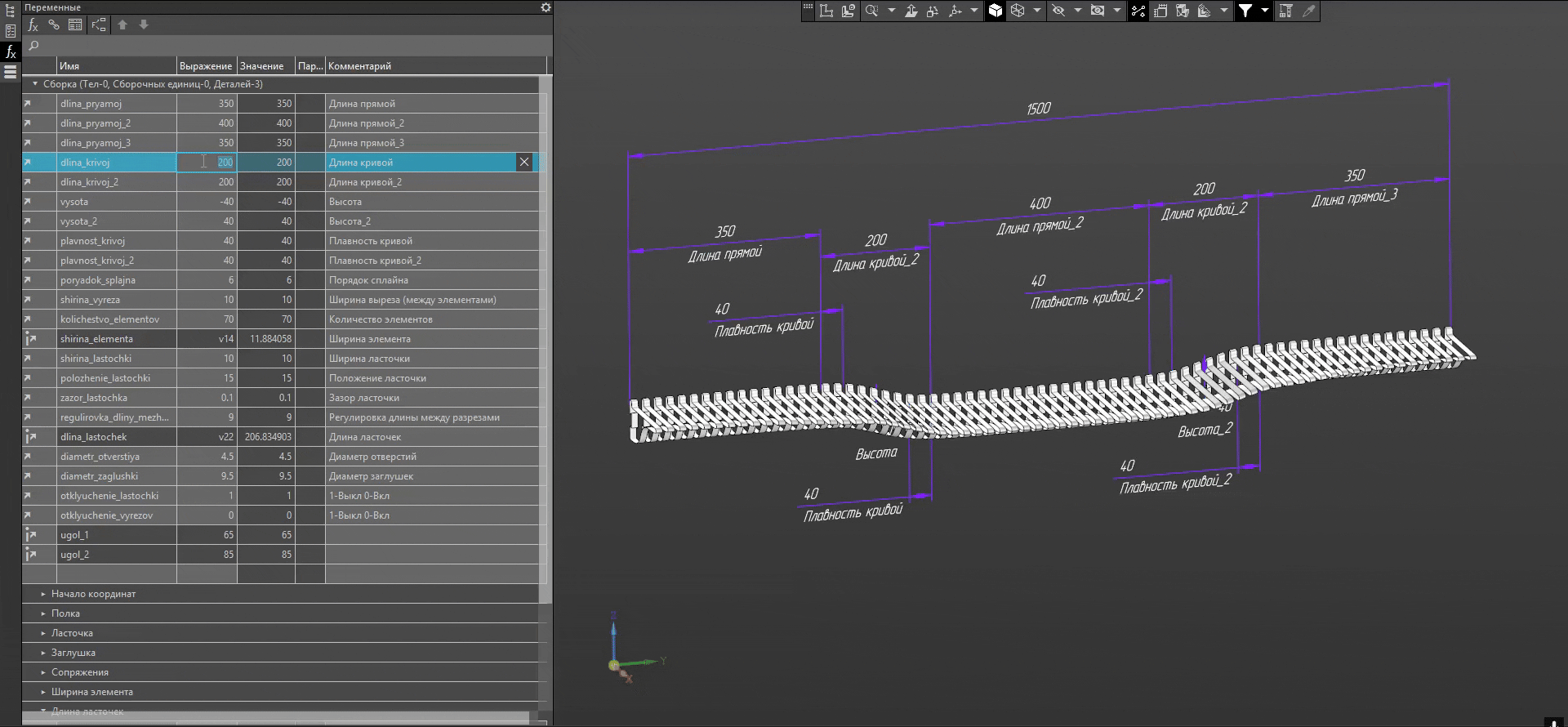

Пример настройки прямых:

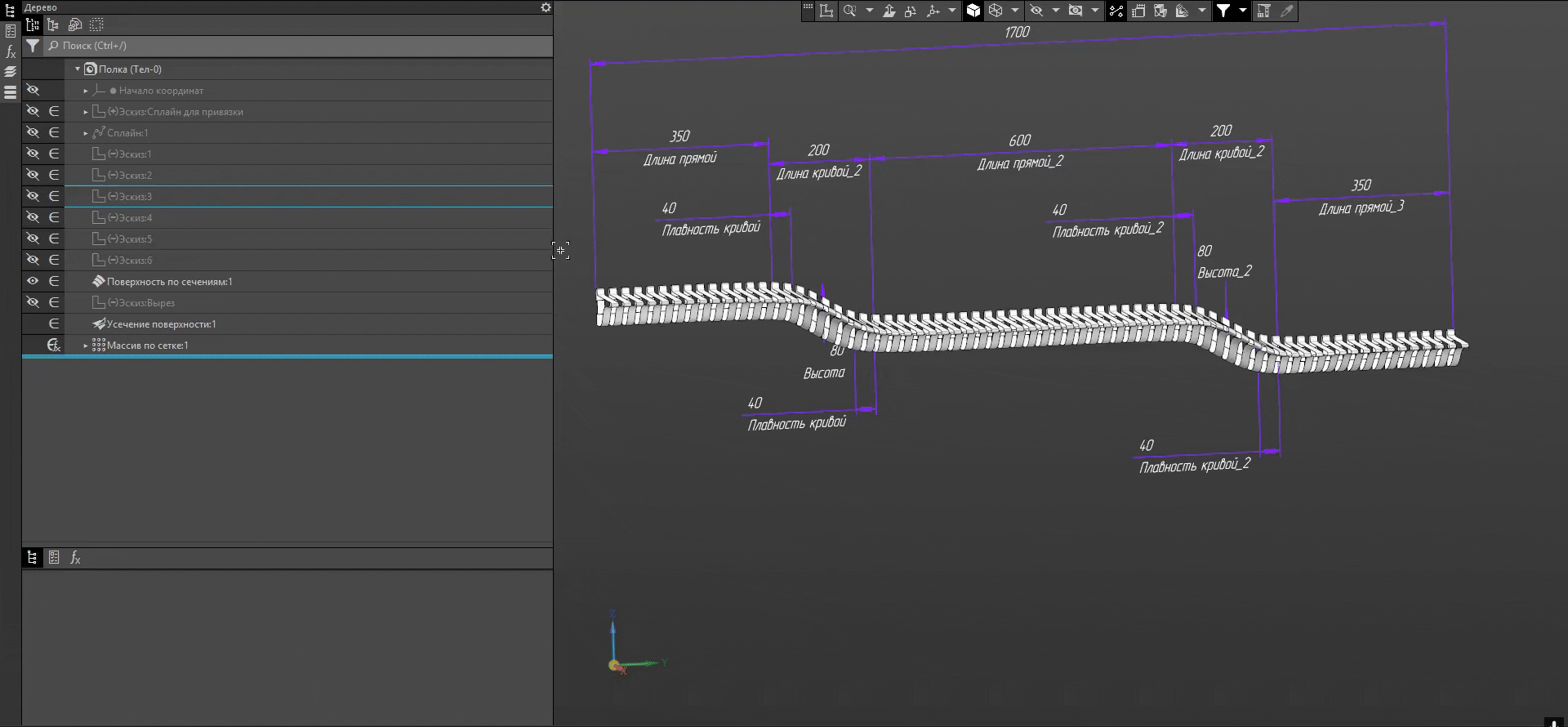

Пример настройки кривых:

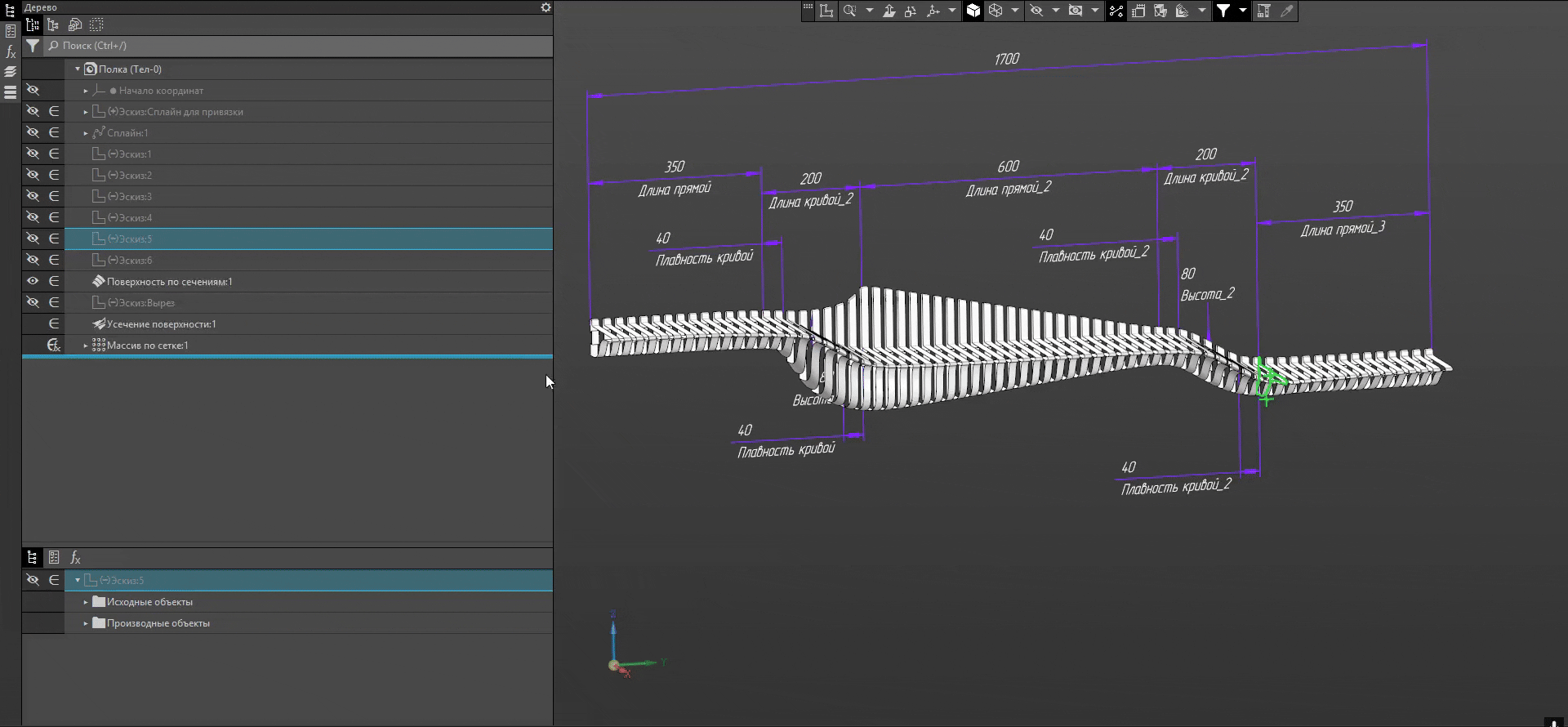

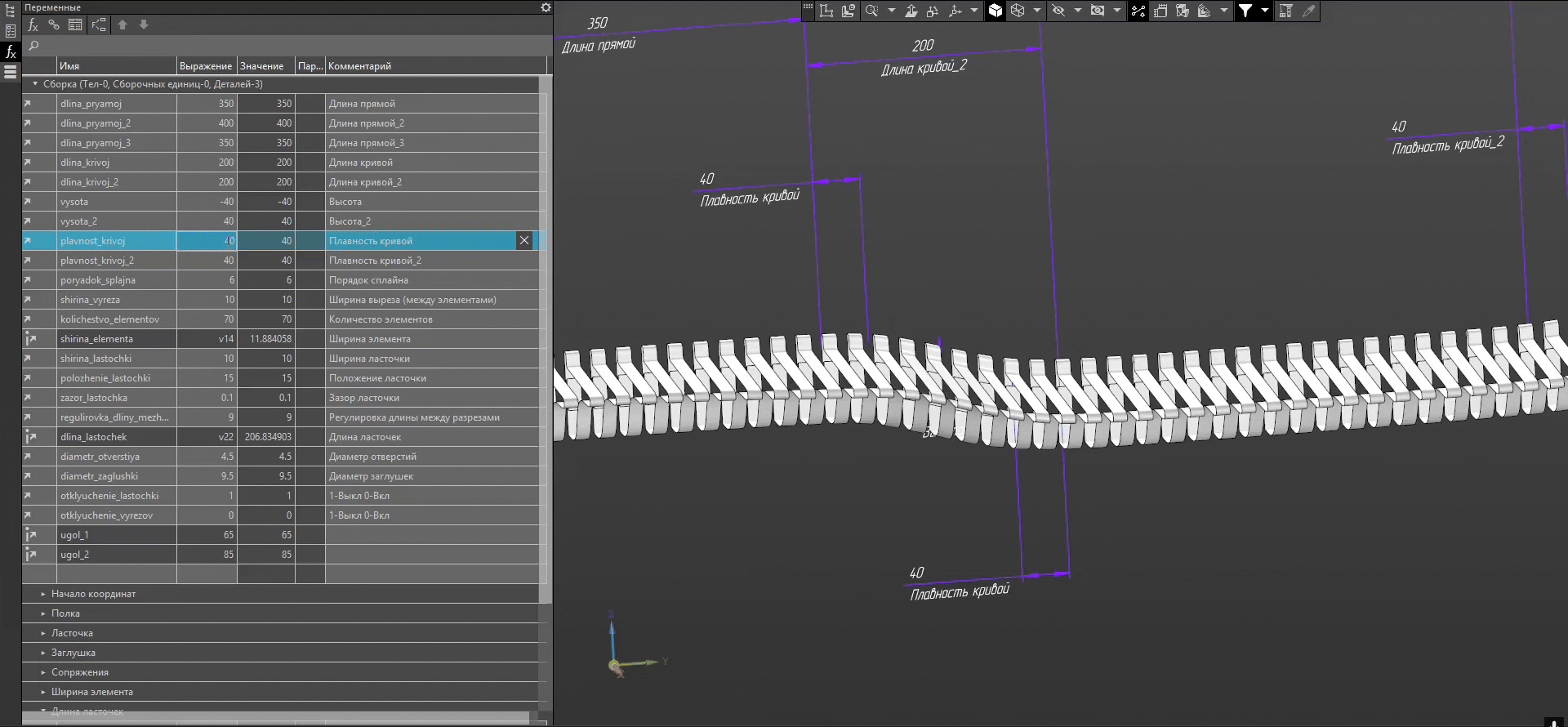

Пример настройки плавности кривых:
Пример настройки высоты:

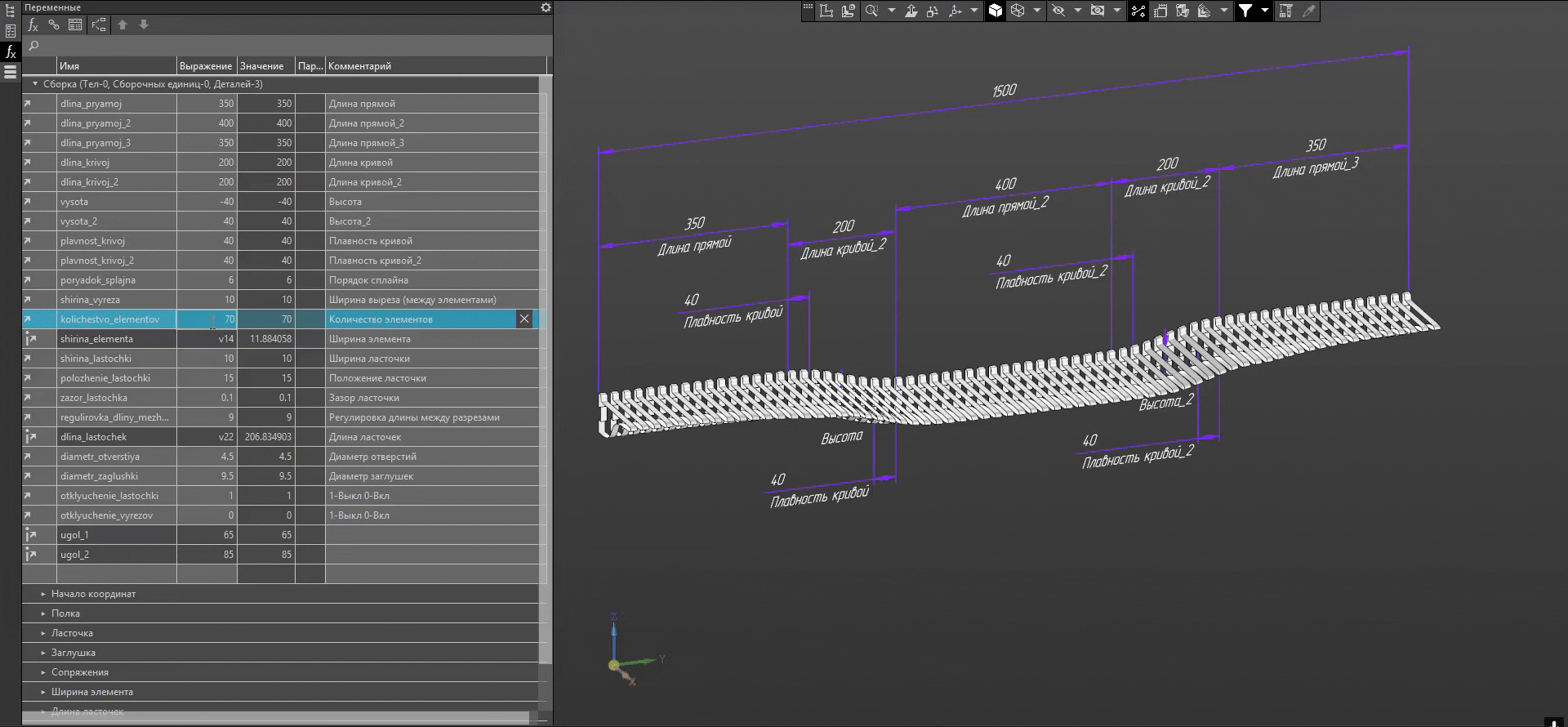

Пример настройки количества элементов:
Пример настройки формы:

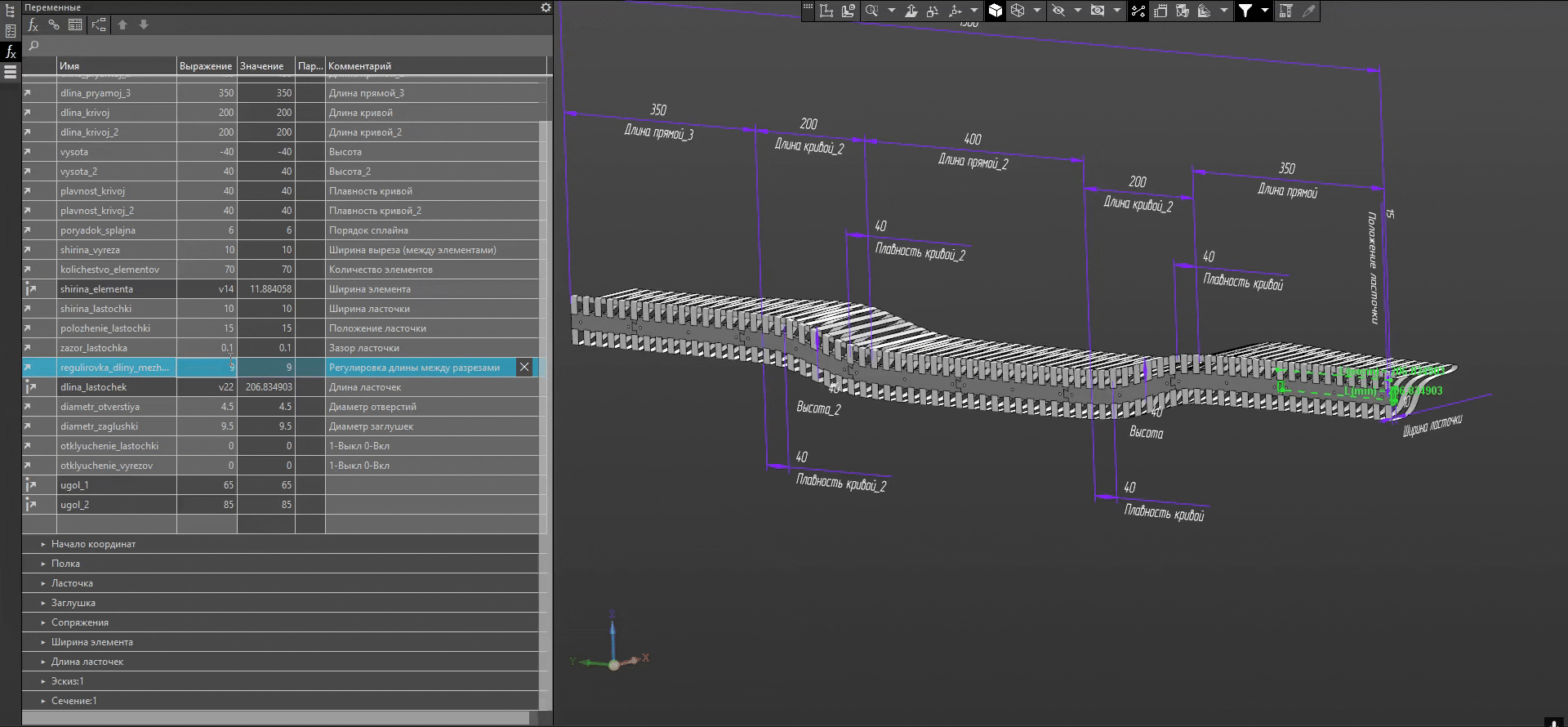

Пример регулировки длины между разрезами:
