Обратная инженерия - разработка ручки для лампы на основе прототипа и ее печать

bss0413
Идет загрузка
Загрузка
16.10.2019
1112
13
Применение

Подпишитесь на автора

Подпишитесь на автора, если вам нравятся его публикации. Тогда вы будете получать уведомления о его новых постах.

Отписаться от уведомлений вы всегда сможете в профиле автора.

5

Зд печать копии ручки.

Наконец можно представить завершенный случай. Взяли серийную ручку, на ручку нанесли клейкие метки, потом выполнили сканирование ручки 3д сканером. На основании отсканированной модели спроектировали модель ручки адаптированную для 3д печати и, наконец, отпечатали из термостойкого фотополимера!

Смотрим картинки!

Берем оригинал

Наносим на ручку метки (взял на али, когда прилипают сложно оторвать - остается клей и бумага)

Сканируем 3д сканером (HP SLS 3)

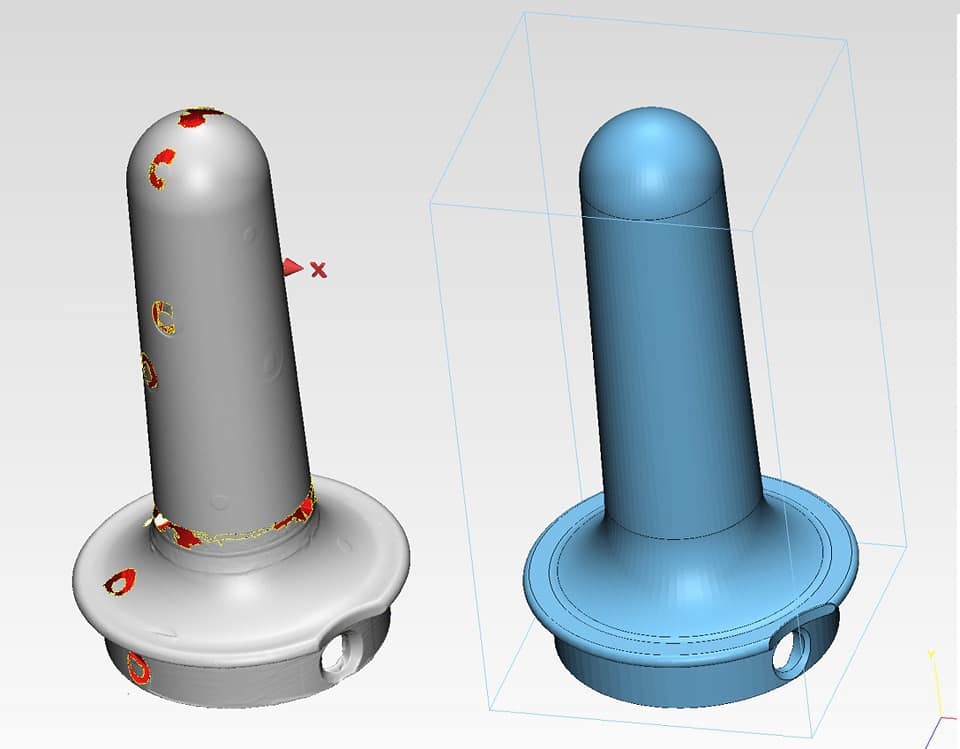

Собственно обратно инженерим! (слева - скан, справа - CAD модель)

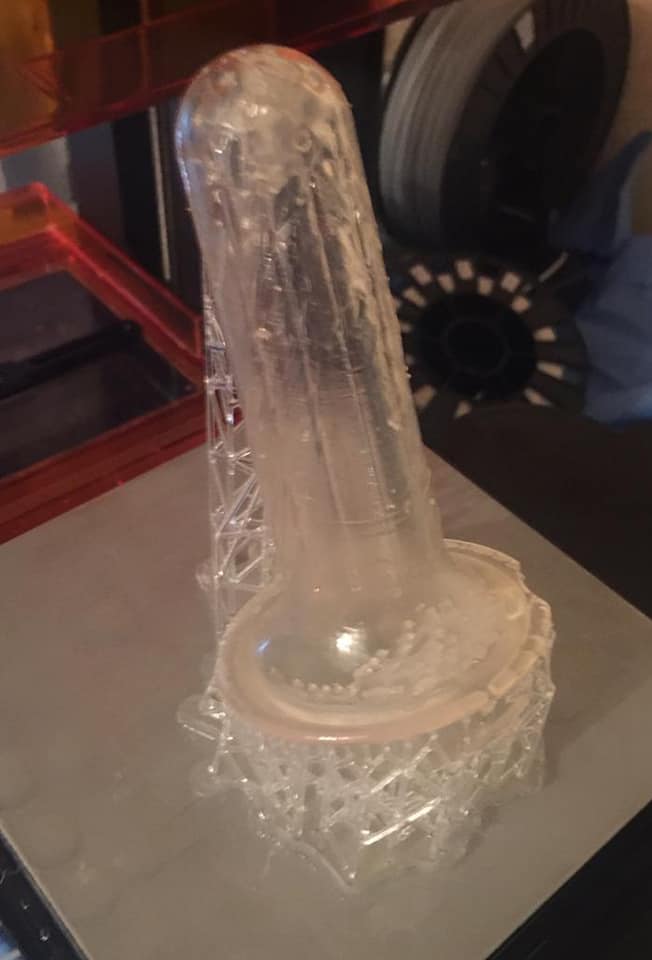

Печатаем термостойким фотополимером (ручка должна выдерживать нагрев)

Моем и сушимПользуемся:)

P.S. Расход фотополимера около 45 мл с поддержками. По оси Z - 100 микрон.
