Привет народ) Ну, получив разряд в от инвертора питания "холодного неона" решил слепить что то футуристичное, и 3D принтер мне очень сильно в этом помог) Давно мечтал о лабораторном блоке питания и паяльной станции, и постепенно начал воплощать это все в жизнь!

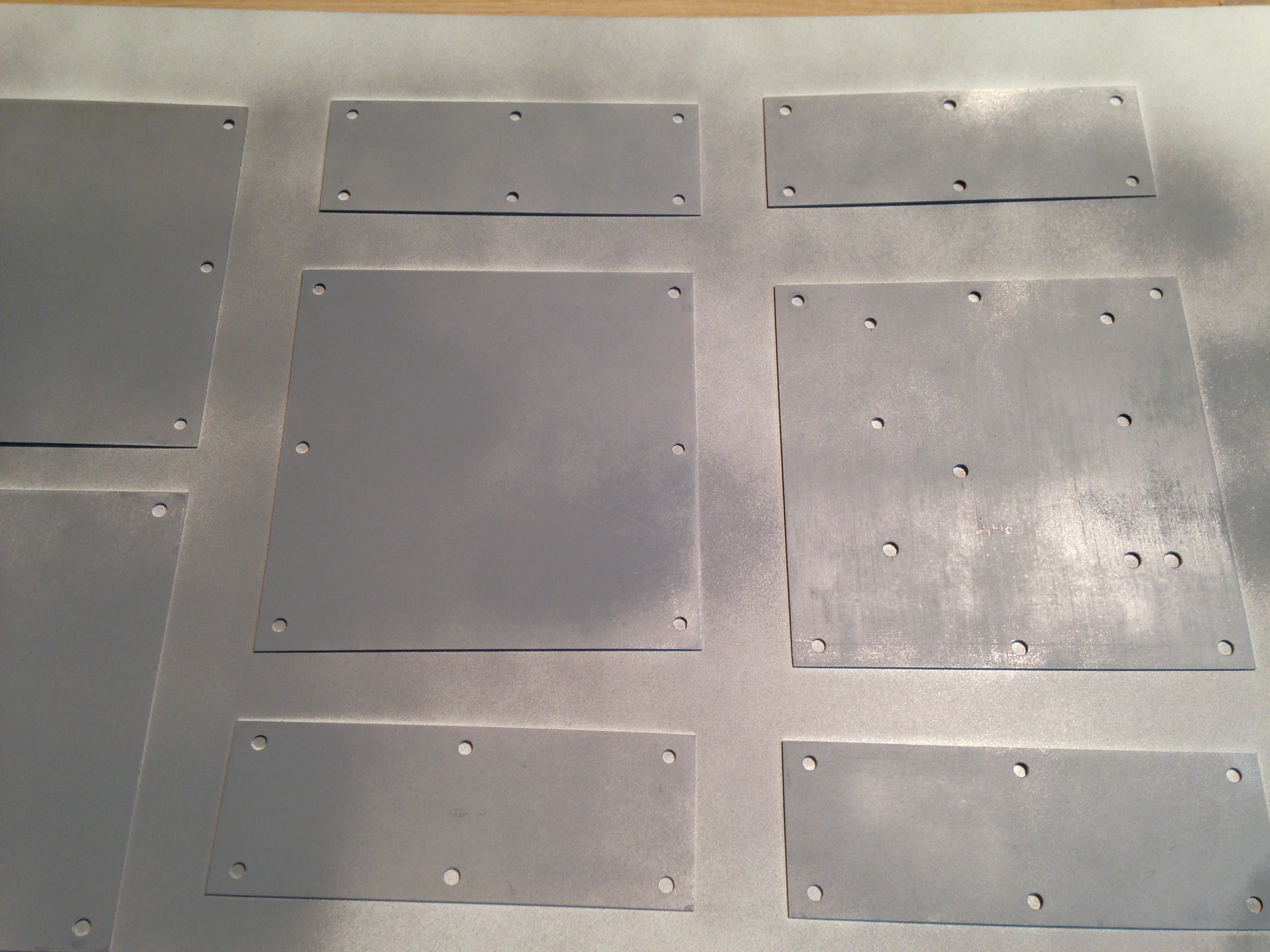

Покраска алюминиевых деталей.
Печатал ПЛА пластиком и тоже все задул краской
Феншуй внутри =)
Вот что в итоге получилось)
PREVIEW
Кому интересно узнать побольше смотрите видосик =)
модельки корпуса http://3dtoday.ru/3d-models/khobbi/sdelay-sam/korpus_payalnoy_stantsii_id/

Всем спасибо за внимание! Творите дамы и господа!!!
Подписаться на 3Dtoday
32
Комментарии к статье
Реклама

Комментарии

02.04.18 в 12:37
0
Хорошая идея!
Надо ещё подставку под паяльник на корпус БП прикрутить. И добавить маленькие ящечки (кассетницу) для хранения припоя и мелкого инструмента (пинцеты, кусачки, жала сменные, насадки и т.п).
02.04.18 в 19:59
0
Спасибо! Думал об этом но как то не пошло) По большому счету собрал это чтобы было а не для ежедневного использования
02.04.18 в 13:51
0
Подписан на канал. Понравилась идея корпуса да и сам корпус. А вот реализация в железе... особенно экраны и управление...
02.04.18 в 19:51
0
так запам год считай) может позже что то покруче замутим)
02.04.18 в 15:36
0
Внешне выглядит красиво, но вот внутренний феншуй мне не нравится.
В паяльной станции (температуры 200-450 C) использовать самый легкоплавкий пластик (70 С уже потекли, на солнце оставлять нельзя), и при это неизолированные провода, находящиеся под сетевым напряжением, а под ними голый метал? Зачем вы земляной провод заизолировали при всё при этом? Предохранители только на платах после кучи неизолированных контактов. Хорошо хоть выключается, вроде как фазовый провод (белый, право низ от земли на разъеме), но почему на предохранитель идёт нейтральный (синий)?
Не надо так делать.
Лучше сделать безопасно, чем красиво.
02.04.18 в 19:56
0
Все учтем, я далеко не профессионал, а времени углубиться даже в эти элементарные вещи нет, так что спасибо за комментарий!
02.04.18 в 22:49
1
Не за что.
Замотайте изолентой хотя бы сетевые провода, и пойдёт.
Под сеть есть интересные сборки https://www.aliexpress.com/item/1PC-10A-250V-3-Pin-IEC320-C14-AC-Inlet-Male-Plug-Power-Socket-With-Fuse-Switch/32839550175.html и https://www.aliexpress.com/item/Baomain-IEC-320-C14-Red-Light-Rocker-Inlet-Male-Power-Supply-Connector-Plug/32706948395.html для наших реалий, когда вилку в розетку можно воткнуть и прямо и на 180 градусов, лучше переключатель с размыканием обоих проводов (в первом хоть и изображён трёх-контактный, могут и 4х положить). Так что моя придирка по поводу предохранителя в нейтрали носит более эстетический характер. Хотя предохранитель и должен стоять на фазе, фаза у нас там, куда вилку повернёшь...
Ещё из придирок, у вас заземлена только нижняя панель, остальные же 4 живут независимо (всё будет зависеть от качества контакта между панелями). Если бы хотя бы металлическими уголками были скручены, или прокинуты провода к каждой панельке, то больше походило бы на цивильное заземление. Но опять же, в наших реалиях, когда заземления в розетках нет, отсутствие контакта может даже и в пользу сыграть (если это или другое устройство пробьёт на "землю", то сетевое напряжение окажется по сути на корпусе).

Ну и ещё раз. Лицевая панель мне нравится.
03.04.18 в 08:07
1
Спасибо! По больше бы таких развёрнутых комментариев!
06.04.18 в 11:22
1
Спасибо! По больше бы таких развёрнутых комментариев!
Поддерживаю.
02.04.18 в 19:52
0
Отделить плату в которую впаян разъем для паяльника от передней панели можно?
В моей станции можно: https://www.thingiverse.com/thing:2817296

Не такая навороченная, использую внешний ноутбучный блок питания.
02.04.18 в 19:57
0
не понял суть вопроса и цель действия
02.04.18 в 21:48
0
Суть вопроса: есть детальки которые вставляются в панели сзади, а спереди фиксируются гайкой(как энкодер например). А есть детальки которые вставляются в панель спереди и сзади фиксируются гайкой(как разъем например) и нет в таком случае никакой проблемы, если на разъёме припаян провод, который другим разъемом подключается к плате.
На китайской же паяльной станции разъем предлагается впаивать в плату. Таким образом, вначале надо переднюю панель закрепить на разъем, а потом его впаять. Но в этом случае панель получается закреплена намертво. Решена ли эта проблема у вас?
Цель действия: если возникнет желание переделать корпус то получаем большую проблему. Я ее решил разрезной шайбой.
03.04.18 в 08:10
0
Плата паяльника висит только на энкодере, остальное на проводах, что то заменить не составит проблем
03.04.18 в 04:07
0
Супер выглядит! Подскажите, как называется светящаяся лента?
03.04.18 в 08:10
0
Под видео есть ссылка на "неон"
