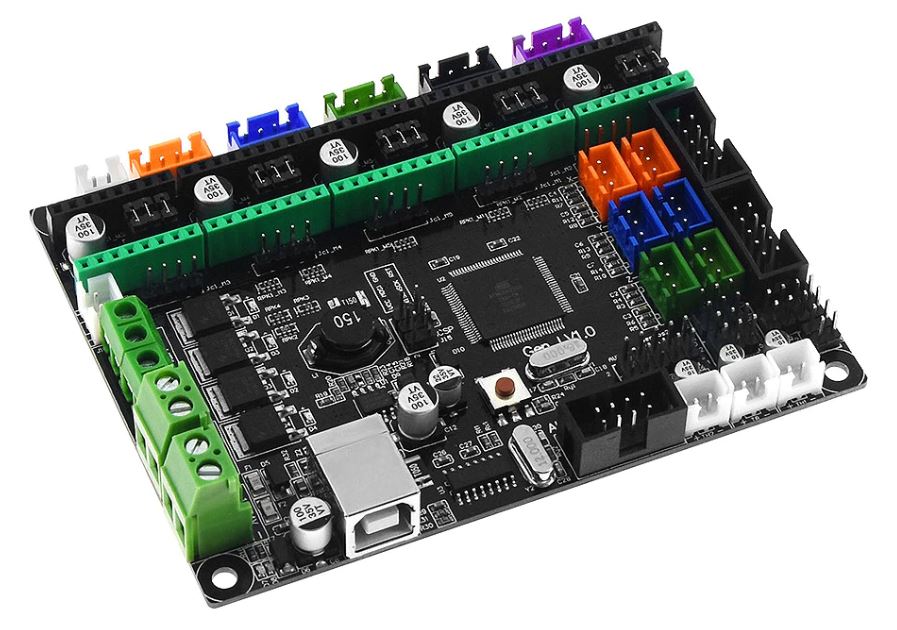

Подключение лазерного модуля к плате MKS Gen L V1.0

chip_1
Идет загрузка
Загрузка
13.11.2019
267
22
Вопросы и ответы
Статья относится к принтерам:
Flyingbear P902

Проблема в том, что на модуле лазера есть управление PWM. А на плате принтера я такого сигнала не нашел.Питать чисто от порта кулера это плохой тон, т.к. толком нет регулировки, за счет конденсаторов на драйвере лазера будет инерционность, плюс ненужные скачки напряжения на самом диоде срок службу не продлят. Поэтому такой вариант я сразу не рассматриваю, не предлагайте.

Вопрос: где взять этот сигнал ШИМ с платы принтера?

Ответы на вопросы

Ответы

14.11.2019 в 02:46
0

Нужен PWM c TTL уровнями или 12 В?

14.11.2019 в 12:51
0

Именно PWM.

14.11.2019 в 08:01
0

На выходе HE1 ШИМ есть (на минусовой ноге).

14.11.2019 в 12:54
0

Да, к стати, на разьеме куллера выяснил, что есть шим, но он работает наоборот. Т.е. Увеличиваю обороты в настройках, а лазер уменьшает мощность. Гравировка получается в реверсе.

Этот минусовой провод получается уменьшает "сопротивление" на массу с увеличением оборотов кулера.

Как быть?

14.11.2019 в 13:19
0

invert ищите в прошивке.

Инвертирует управление, вместо нолика - 1.

14.11.2019 в 14:06
0

Спасибо! В прошивкой еще не занимался... Изучу вопрос.

Но дело в том, что принтер должен остаться принтером, лазер снял, переключил и печатать..

14.11.2019 в 15:43
0

При создании G кода в программе можно выставить нужные команды включения. Я поменял местами их местами, все заработало. гравирует без инверсий. Но это только вкл-выкл. А регулирование все-равно остается обратным. Т.е. это только костыль.. Надо видимо все-таки в прошивку залезать..

14.11.2019 в 09:40
0

в центре картинки, выбирайте.

14.11.2019 в 12:55
0

А как они именуются и как мне переназначить на их сигнал с кулера?

14.11.2019 в 13:18
0

не понимаю: "как  переназначить на их сигнал с кулера?"

Вы же о PWM спрашивали. подразумевается Вы уже знаете как настроить прошивку. Там и назначается пин, буква отбрасывается.

14.11.2019 в 17:43
0

К сожалению не знаю. Пока нащупываю самый подходящий вариант решения вопроса. Как появится, его и буду изучать и воплощать.

У меня такая тактика )

14.11.2019 в 13:15
0

А вообще, Вам к сведению, надо исходить из того, что у каждого блока есть название и документация от производителя, в том числе и чертежи.

Сейчас в этом очень хорошо помогает github - своего рода википедия технической направленности. спрашивать у поисковика: github mks,  github skr и т.п.

И в первую очередь надо искать по названию у производителя. если у него нет, тогда у продавца, у яндекса наконец. Таким образом всё находится в момент появления в ней необходимости.

14.11.2019 в 14:10
0

вам бы для начала - с терминологией разобраться. PWM - это и есть ШИМ. при этом никакой информации об уровне сигнала эти аббревиатуры не несут. напряжение надо выяснять по даташиту или косвенно - по выходному напряжению стандартного подключения.

где и как искать - вам уже написали.

самый простой способ получить гравировку "не в реверсе" - инвертировать сигнал PWM(ШИМ). Марлин умеет работать с лазером, а значит - и выдавать правильные сигналы. как его для этого настроить - читайте документацию или спросите на форуме лазерщиков. лично я в это не вникал.

можно и тупо "электрически" сделать инверсию сигнала, но, судя по всему - это будет сложно для вас.

14.11.2019 в 15:22
0

Не, тут не инвертировать, а изменить направление регулирования..

Сигнал с платы идет с размахом 12В. Делитель я сделал до 5в.

А вот направление.. Блин. Копаю, но ничего не нахожу, почему-то у всех все работает из коробки.. Но и контроллеры у них другие..

14.11.2019 в 15:43
0

Тут вопрос терминологии. Вы видимо считаете, инвертировать - сделать полярность наоборот,

а Prosha имеет в виду изменить направление изменения длительности (я коряво сформулировал, не сообразить, как по-другому)

14.11.2019 в 15:50
0

Ну я и имел в виду направление регулирования.

Сейчас ширина импульса большая при низких оборотах в настройках, соответственно даю оборотов больше, ширина сужается. - Смотрел осциллографом.

А мне нужно наоборот. Думаю так более точно сформулировал )

14.11.2019 в 16:04
0

Сейчас происходит, на мой взгляд следующее. Контроллер платы выдает "правильный" сигнал ШИМ с амплитудой 5 В и направлением изменения, которое Вам и нужно. Этот сигнал поступает на затвор MOSFET-а,

который формирует сигнал с амплитудой 12 В, но еще и меняет это самое направление изменения. Это можно изменить в прошивке, о чем и писал Prosha. А можно просто взять сигнал с затвора MOSFET, раз у Вас есть осциллограф, Вы можете посмотреть, такой ли он, как Вам нужен.

14.11.2019 в 16:53
0

Да, мне такая же мысль приходила в голову )) Но разбирать, снимать плату проблематично в моем случае, поэтому ищу более научный подход )

На данный момент ищу принципиальную схему, но, пока безрезультатно ((

14.11.2019 в 18:03
0

Посмотрел про программную инверсию, вот здесь

https://3dtoday.ru/questions/marlin-regulirovka-pwm/

вроде решили проблему

14.11.2019 в 18:48
0

Все верно! Получилось, теперь работает как надо. Спасибо большое!


15.11.2019 в 02:20
0

ОК !

14.11.2019 в 18:17
0

На данный момент ищу принципиальную схему, но, пока безрезультатно

не там ищете. на гитхабе выложена в числе прочей документации от MKS. но она вам и не нужна. там всё стандартно. почему у других работает "из коробки" - возможно, у них лазер с другой полярностью управления.

вам надо именно инвертировать сигнал. переверните мысленно осциллограмму - получите то, что требуется.

где это в прошивке - по ссылке выше. "аппаратно" - либо возьмите сигнал не с мосфета - с любой неиспользуемой вами ноги (переназначьте в прошивке) - это если хватит TTL-уровня, либо включите два мосфета последовательно - отрезав входные цепи второго и подав на них сигнал с первого.
