Вышел «КОМПАС-3D» v24 со встроенной фотореалистикой и САПР изделий из композитов

Компания «АСКОН» представила новую версию системы трехмерного проектирования «КОМПАС-3D» v24. Возможности обновленной CAD-системы отвечают запросу высокотехнологичных отраслей на моделирование сложной геометрии, которая присутствует в изделиях авиационной и ракетно-космической техники, двигателестроения, транспортного и энергетического машиностроения, судостроения, сообщает пресс-служба «АСКОН».

Для задач импортозамещения улучшена работа с импортированной геометрией, чтобы предприятия могли использовать предыдущие наработки в проектах, выполняемых в «КОМПАС-3D».

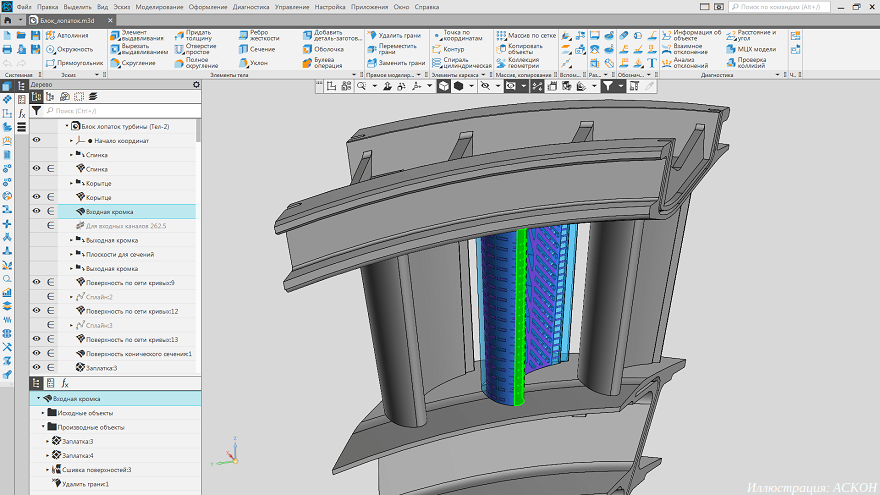

На фоне востребованности реверс-инжиниринга растут и возможности «КОМПАС-3D» по поддержке этой технологии. Еще в 21-й версии появились инструменты для работы со сканированной (полигональной) геометрией, а версия v24 умеет совмещать полигональные объекты с телами или поверхностями, строить аналитические поверхности по подобию полигональных сеток.

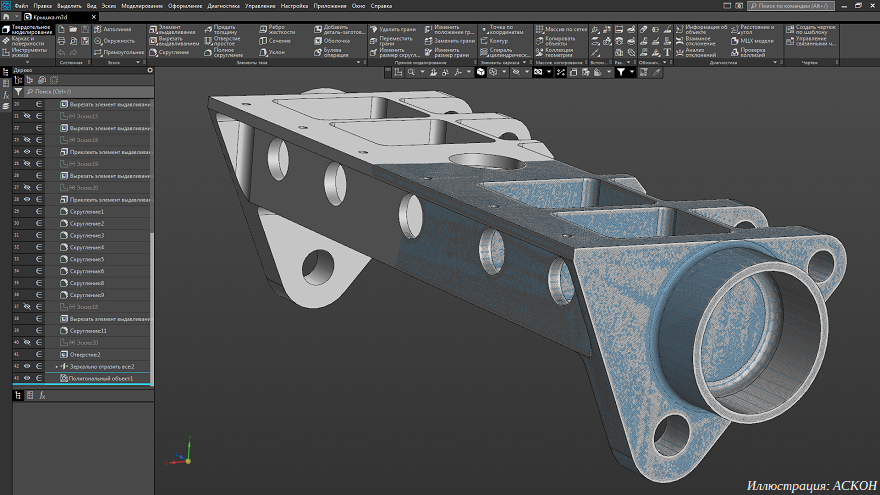

Совмещение полигонального объекта с телом (команда «Совмещение»)

Начиная с версии v24 инженеры могут создавать фотореалистичные изображения, используя встроенный в «КОМПАС-3D» модуль. В числе опций модуля — назначение материала, настройка фона и параметров снимка. Визуализация позволит лучше прорабатывать внешний вид изделий, например для презентаций заказчикам.

Фотореалистичное изображение в «КОМПАС-3D»

Одновременно с «КОМПАС-3D» v24 вышли обновленные и новые специализированные приложения для машиностроения, приборостроения и строительства. Среди них система проектирования и подготовки производства изделий из слоистых полимерных композитных материалов «КОМПАС-Композиты», призванная заместить зарубежное программное обеспечение Fibersim. Это первый импортонезависимый программный продукт подобного класса, доступный для приобретения и внедрения. В новом приложении инженеры смогут создавать трехмерные облики композитных деталей и задавать требования к изделиям на этапе проектирования, анализировать укладку на технологичность, подготавливать развертки и данные для производства, проводить изменения на различных этапах проектирования.

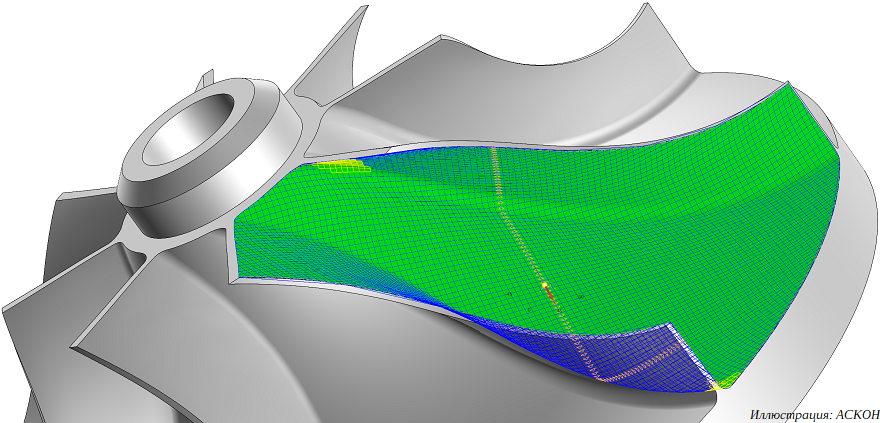

Анализ драпируемости в приложении «КОМПАС-Композиты»

В приложении «Валы и механические передачи» пересмотрена концепция проектирования в пользу создания механической передачи целиком в контексте 3D-модели сборки. В приложении «Раскрой» появился импорт 3D-сборок, который включает поиск листовых тел в составе сборок и пакетное сохранение разверток в формат фрагмента с автоматической сортировкой по материалам и толщинам.

В интересах промышленного строительства продолжают развиваться инструменты для экспорта данных из приложений «КОМПАС-3D». Теперь назначать IFC-классы можно в редакторе каталогов строительных приложений. Это упростит экспорт моделей в формат IFC для последующего использования в Pilot-BIM и других средах общих данных, а также в BIM-решениях, таких как Renga.

В приложении «Технология: ТХ» расширены возможности проектирования технологических схем (P&ID). Пользователи могут создавать шаблоны отчетов с настройкой фильтров по зонам, блокам, типам оборудования и другим параметрам, чтобы получать нужные спецификации и ведомости.

«КОМПАС-3D» v24 работает на платформе Windows 10 и 11, а также на операционных системах на базе Linux через приложение WINE@Etersoft. Выпуск нативной версии «КОМПАС-3D» для Linux планируется до конца 2025 года.
