Приветствую, коллеги!
За последнее время накопилось немного работ, которыми просто можно поделиться с сообществом, вдруг кому пригодится для вдохновения)

Начнем с малого и с личного - износился пропуск в мой гаражный кооператив, решил по-быстрому сварганить новый корпус "двериоткрывателя"
Моделька здесь :)
Затем коллега попросил сделать тягу датчика уровня подвески на его Mercedes.
Тело из АБС, наконечники из триммерной лески, всё соединено на резьбовые штифты и продублировано цианакрилатом. Моделька потерялась, пока найти не могу.

На очереди - старенький land rover defender, салон которого был облагорожен в кожу нашими мастерами, а от меня была польза не только ремонтом пластика обшивок, но и несколькими заглушками винтов(обтянул текстурной пленкой), небольшой рамочкой под панелью(перетянута в кожу), устраняющей зазор, и крючком для ритуалов повешения непослушных пакетов(покрашен в цвет серого кожзама)

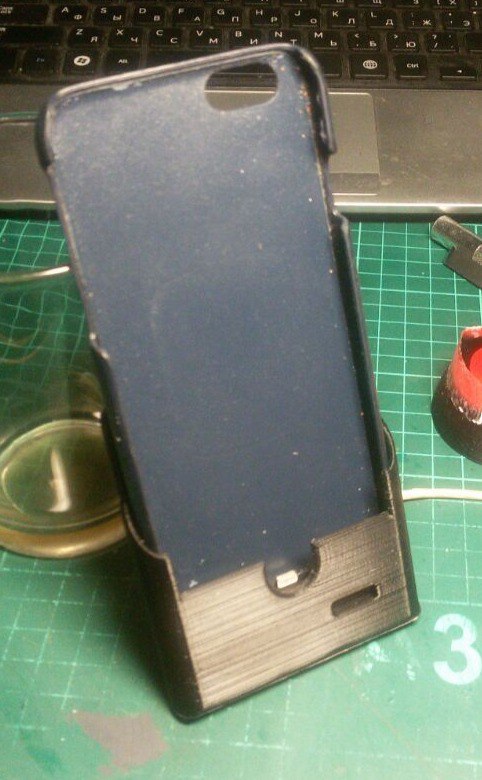

Едем дальше - яблочный форд обзавелся подставкой для зарядки Iphone 6S, которая использует родной кабель(да по сути как и многие другие), а так же заточена под впихивание телефона вместе с чехлом. Правда момент крепления индивидуален - на саморезы к заглушке панели. Модель здесь.
Очень извиняюсь за фото - наковырял из мессенджера, ибо не было цели фотографировать на показ.
А так же внедрена проекция в центральную решетку торпедо. Напечатал новый корпус под саму проекцию и срастил с решеткой и, естественно, покрасил)
Перерыв, а значит можно за чашечкой кофе поделать мелочи:
Новые защелки плафона потолка печатаются плоскими, а затем изгибаются под нагревом, чтобы упростить печать и обеспечить прочность по всей геометрии.
Параллельно напечатаем заднюю крышку рабочей звонилки для друга
Затем напечатал стоечки под кнопку круиз-контроля, вырезал посадочное отверстие в хромированной детали руля и аккуратно всё это вклеил на 2К-клей. Трудная работа: вырезать, закруглить край хрома, выбрать фрезой посадочное, ровно вклеить...всё крайне аккуратно, ибо накосячить вообще нельзя.
Потом приносят "зонтичник" от одной машины, а впихнуть надо в другую, да вот плоскости не хватает, а она нужна, значит снова моделизм-печать(справа дополнительная деталь)

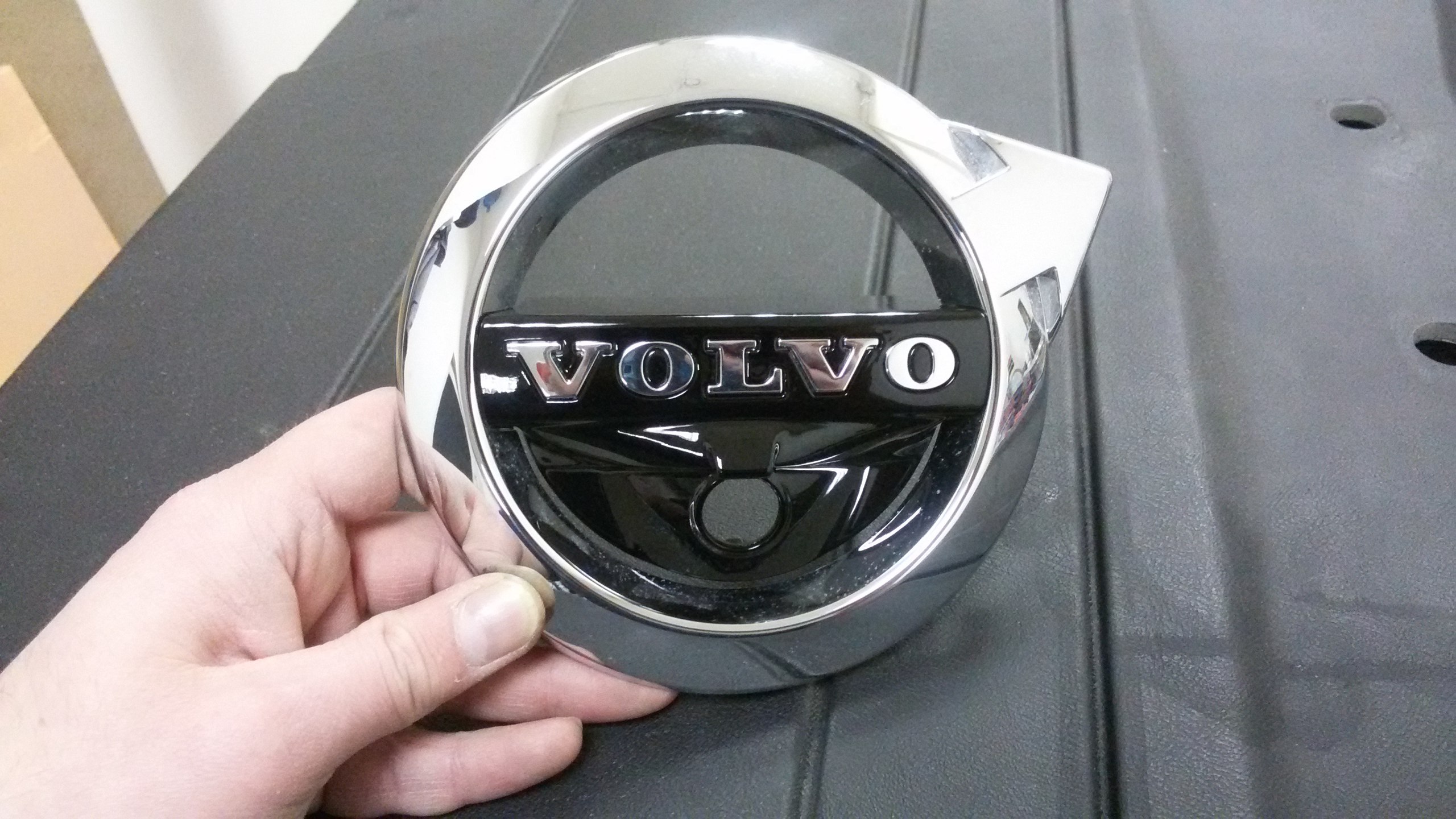

И еще снял силиконовую форму и изготовил копию рамки камеры на Вольво, а затем организовал в ней омыватель той самой камеры. Подробнее показывать нельзя - коммерческая тайна.
PREVIEW
Вот из таких мелочей и состоят мои трудовые 3D-будни)

Материал, используемый для всех работ - ABS от GREG.

Всем спасибо за внимание!
Добра, бабла и позитива!
Подписаться на 3Dtoday
52
Комментарии к статье

Комментарии

28.04.18 в 08:50
2
Всё очень понравилось! Особенно вольво. Плюсую.
28.04.18 в 09:13
3
Благодарю) Мне Вольво тоже нравится, особенно когда свежим лаком покрыто)
30.04.18 в 23:21
0
А что это за хром краска которая так хорошо ложится?
01.05.18 в 21:16
0
На логотипе это заводской хром, его я не изготавливал)
Но такое покрытие сделать можно - так называемое каталитическое хромирование. Продается под названием "Экстра хром", так в гугле и забивать. Работать сложно, но возможно.
11.05.18 в 09:57
0
Согласен! Идея с омывателем камеры - огонь!
11.05.18 в 10:11
0
Не в тему конечно, но омывание камеры так себе идея. У меня на камере заднего вида после дождя остаются капельки, из-за них картинка размытая. Приходится вытирать камеру пальчиком. Если под напором омывать, то скорее всего нормально будет. А на некоторых машинах камеру заднего вида делают убираемой, т.е. она вылезает наружу только когда включаешь задний ход.
11.05.18 в 11:02
0
В данном случае - это штатная передняя камера, она очень быстро пачкается, да и задняя тоже) Выдвижные безусловно есть, но не везде, и передних выдвижных ещё не встречал, может это вопрос времени)
Омывается оптика как раз напором, причем у Volvo весьма мощные помпы, что облегчило задачу(много вариантов было, пока добился правильной работы), всё очень хорошо моется.
Наши парни также занимаются полировкой авто и нанесением покрытий, поэтому если мазнуть камеру антидождем или чем покруче(жидким стеклом/керамикой так называемой), то один "пшик" и камера чистая, как и картинка на мониторе)
28.04.18 в 09:06
2
Михаил тормози) Хочу ASA попробовать)
П вообще красота конечно! Подписан, некоторые вещи в постобработке все хочу позаимствовать.
Жаль на этот раз не подробно.
28.04.18 в 09:31
1
Спасибо)
Да я по-быстрому насобирал что было, жаль только, что ещё больше нельзя даже фотографировать, ибо дядьки у нас серьезные обслуживаются, мало кто одобряет афиширование(
Скоро будет ещё несколько проектов - там всё подробнее и интереснее)
28.04.18 в 09:36
2
Согласен. Обидно. Мне вообще почти ничего выкладывать нельзя)
28.04.18 в 10:26
0
Вот-вот)
Приходится выкладывать лишь то, что для себя или друзей, а этого, как правило, меньше)
28.04.18 в 21:45
0
Сейчас только дошло насчет ASA))))
А я и не видел, что награждение будет...обычно у меня рейтинг под конец месяца резко падал до НЕ призовых мест, я и забил на это дело)
Хотя на второе-третье место тоже ASA есть, я бы в этом диапазоне не против хоть разок побывать)))
28.04.18 в 22:18
1
Блин, а я почему-то был уверен что ASA только за первое место.
Я сам за тебя болею) В плане качества конечного продукта, я бы с удовольствием твою мастерскую посетил и поучился!
Но все же я постараюсь еще статейку другую написать в этом месяце, спам вроде не публикую)
28.04.18 в 22:31
0
Вот ты как раз первый сейчас) Как-то странно рейтинг обновляется, наверное раз в сутки.

Пиши обязательно! У меня по планам была еще лишь одна статейка, больше пока нет времени закончить проекты.

Мастерская у меня зачастую в бардаке, но есть где посидеть да кофийку попить:) Поэтому как буду свободнее - заруливай в гости)
28.04.18 в 22:39
1
Спс. Обязательно загляну (дальше в ЛС).
Ты сейчас на 10 очков впереди, просто на главной странице не обновляется. Надо в профиле пользователя смотреть.
28.04.18 в 22:44
0
Ок)
Да, тоже глянул, ну то дело такое, поглядим как оно поведет себя дальше.
Все, закрыли оффтоп, пока нас не наказали)
28.04.18 в 09:11
2
Интересная статья....
28.04.18 в 09:34
3
Скорее - отчёт о выполненной работе)
Думал, может кому будет полезно в поисках направления деятельности)
Благодарю за отзыв)
28.04.18 в 10:14
1
Омыватель понравился, да и зонтикодержатель - тоже,
очень аккуратное воплощение.

По тяге уровня мерса - вопрос: Как убирали люфты ПОСЛЕ скрепления резьбовыми штифтами?
28.04.18 в 10:53
1
Благодарю) На зонтичнике не заморачивался - обтянул пленкой, ибо быстро надо было отдать.

По тяге - две половины тела печатались порознь, чтобы "усы" без поддержек были, соединены на 4 по 50мм шпильки м3 при помощи 2К-клея и суперклея Космофен. Далее усы подогнал надфилем до плотного прилегания наконечников, посадил на Космофен и лишь после этого засверлился, нарезал резьбу и быстро завинтил штифты, смочив предварительно космофеном. Пробовал отломать - не получилось)
28.04.18 в 11:40
1
Технологию понял.
Благодарю!

Значит - внутри всё-таки шпилька, а то у меня были сомнения в прочности, и в возможных продольных нагрузках и в поперечной вибрации...
В оригинальной детальке товольно сильно выраженные "рёбра".
28.04.18 в 11:56
1
Всегда рад)

Вот-вот) поэтому и решил сделать сразу 4 шпильки, чтобы на изгиб прочность была и на кручение заодно)
Хотя сам механизм испытывает очень малые нагрузки, скорее больше на вибрацию акцент)
28.04.18 в 13:11
1
Здорово когда руки оттуда растут. Отличные работы.
29.04.18 в 13:50
0
Спасибо)
Руки всегда растут из плеч) Главное не бояться экспериментировать) Как вспомню сколько психовал из-за неудач и думал, что ничего не выйдет...но когда есть цель, то всегда найдется возможность научиться и выполнить задачу, пусть даже с двадцатого раза)
29.04.18 в 09:07
1
Расскажите хоть чуть-чуть про постобработку, шедеврально получается!
29.04.18 в 13:26
0
Благодарю за отзыв)
Вот туточки я описывал процесс постобработки, и собственно говоря, пользуюсь данными приемами повсеместно во всех своих работах) Дополнительные моменты так же есть и в нескольких предыдущих моих постах)
