Самодельный чпу станок, 3D принтер

vinitan
20.02.2017
Самодельный чпу станок, 3D принтер
Самодельный чпу станок, 3D принтер
Самодельный чпу станок, 3D принтер
Самодельный чпу станок, 3D принтер
Самодельный чпу станок, 3D принтер

Описание

Данное устройство полность разработал и собрал сам. Изготовлением занимался с прошлого года. Было несколько переделок и конструктивных решений, но дожил до финала именно этот образец. Продаю потому что нет времени доводить до конца, а осталось совсем немного - это подбор хорошего платика и тестирование экструдера. Юстировку подачи пластикового прутка (толщина прутка 3 мм) уже произвел и подается строго столько сколько будет написано в G коде. В общем последний этап это настройка качества экструзии и покупка хорошего АБС или ПЛА пластика - на что у меня катастрофически нет времени. Да и сейчас требуются деньги.
Сейчас попытаюсь вспомнить технические характеристики:

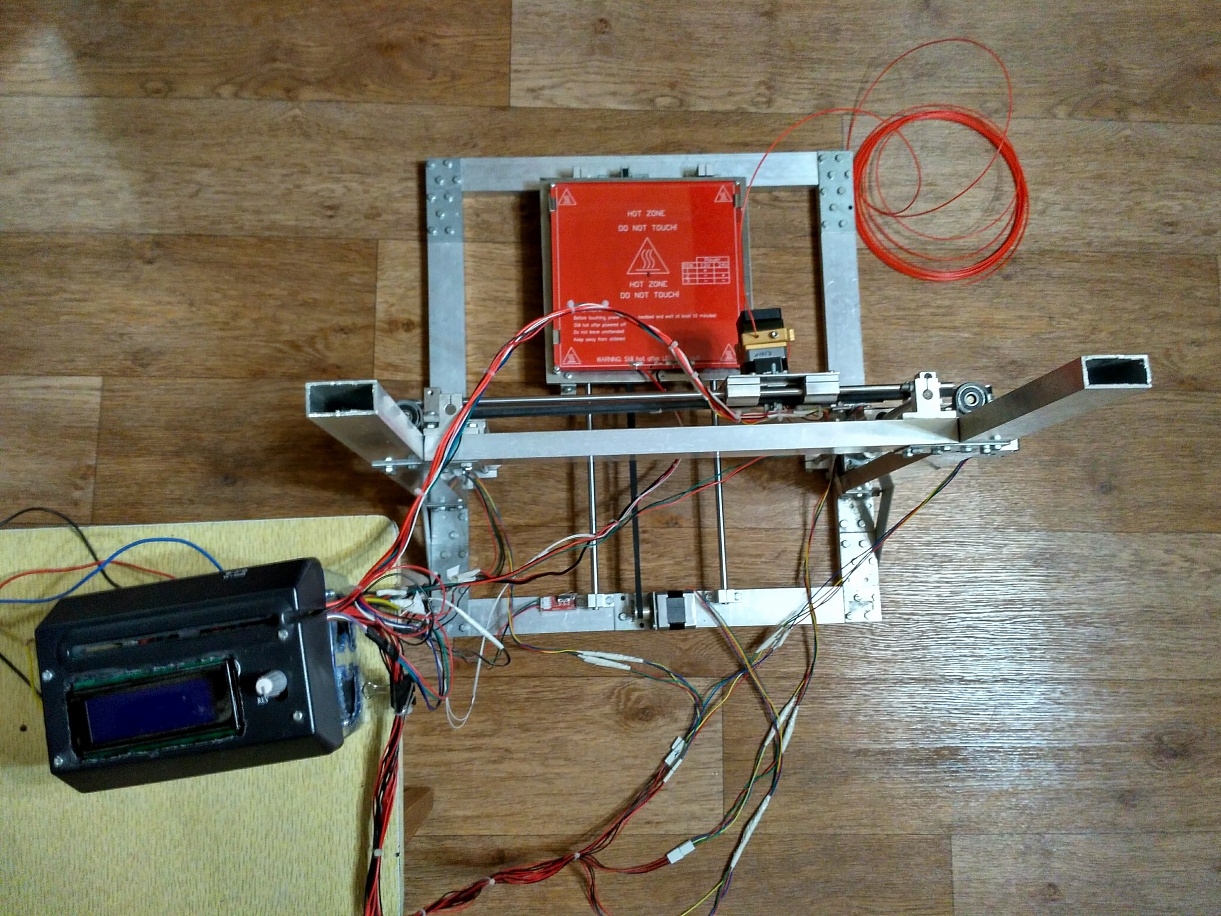

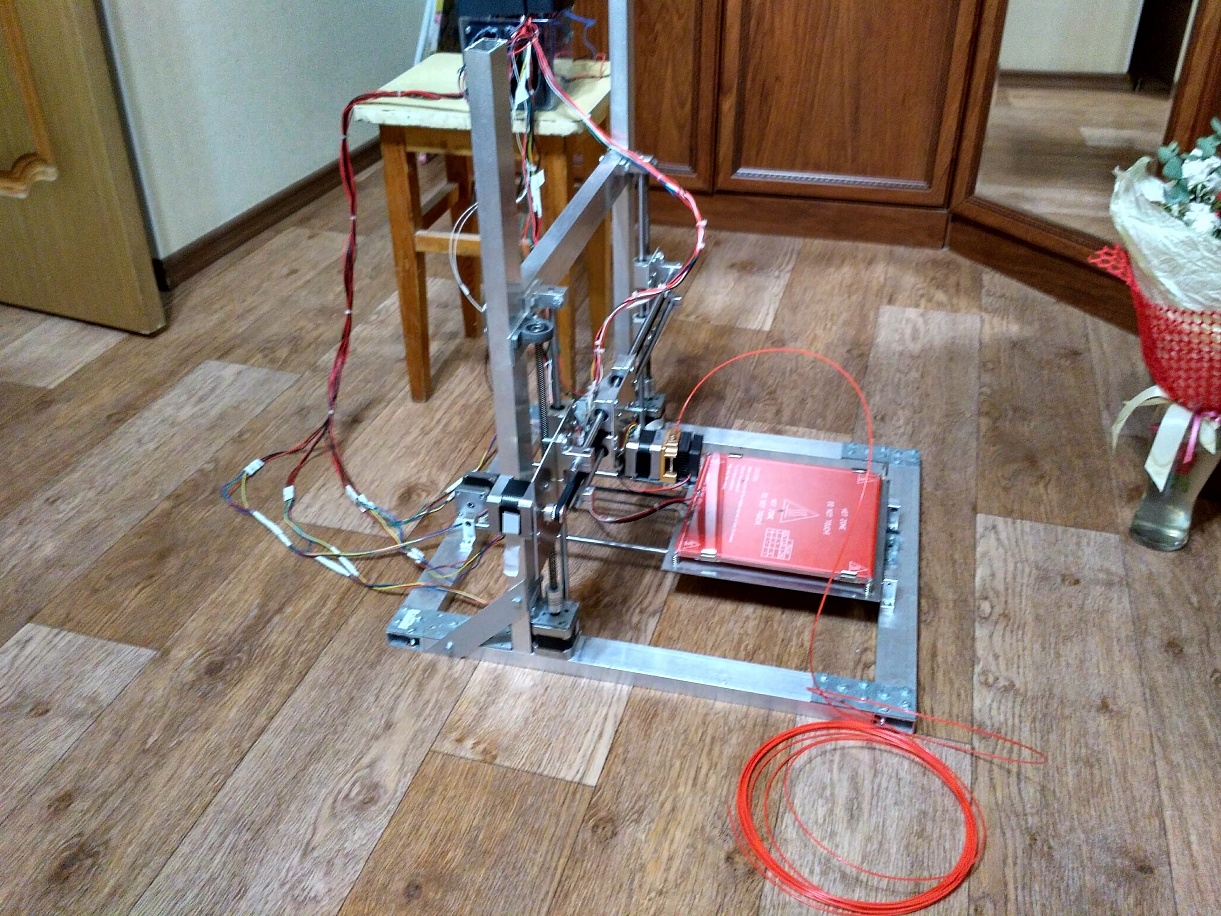

Длинна рамы 55 см;
Ширина рамы 50 см;
Высота рамы 60 см;
Материал рамы алюминий;
Длинна прецизионных валов 40 см и 50 см;
Двигатели шаговые Nema17hs4401 на всех участках и на экструдере;
Драйвера микроконтроллера шаговых двигателей drv8825 с кратностью шага 1/32;
Ремень передачи GT2;
Микроконтроллер Mega2560 R3 + RAMPS 1.4
Столик Heatbed MK2B + к нему на поверхность покупал специальное бароселикатное стекло + специальные прищепке для стола и стекла;
Линейные подшипники для валов 14 штук;
Концевики механические (оптическим не доверяю);
Подшипники;
Экструдер MK8 с соплами на 0,2, 0,3 и 0,4 мм (все чистые лично от пластика чистил.)
Высота подъема головки экструдера 17 см;

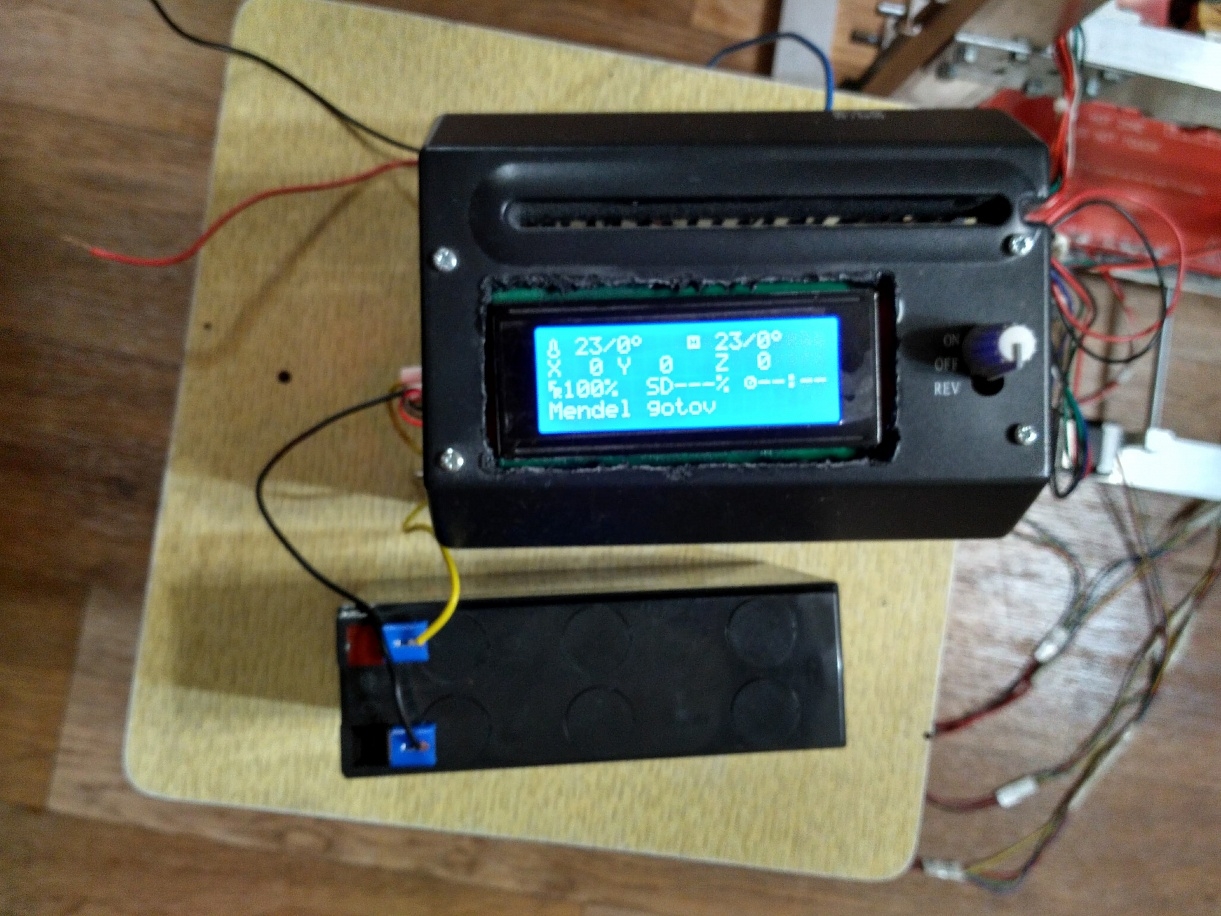

ЖК дисплей 2004LCD на 4 строки.

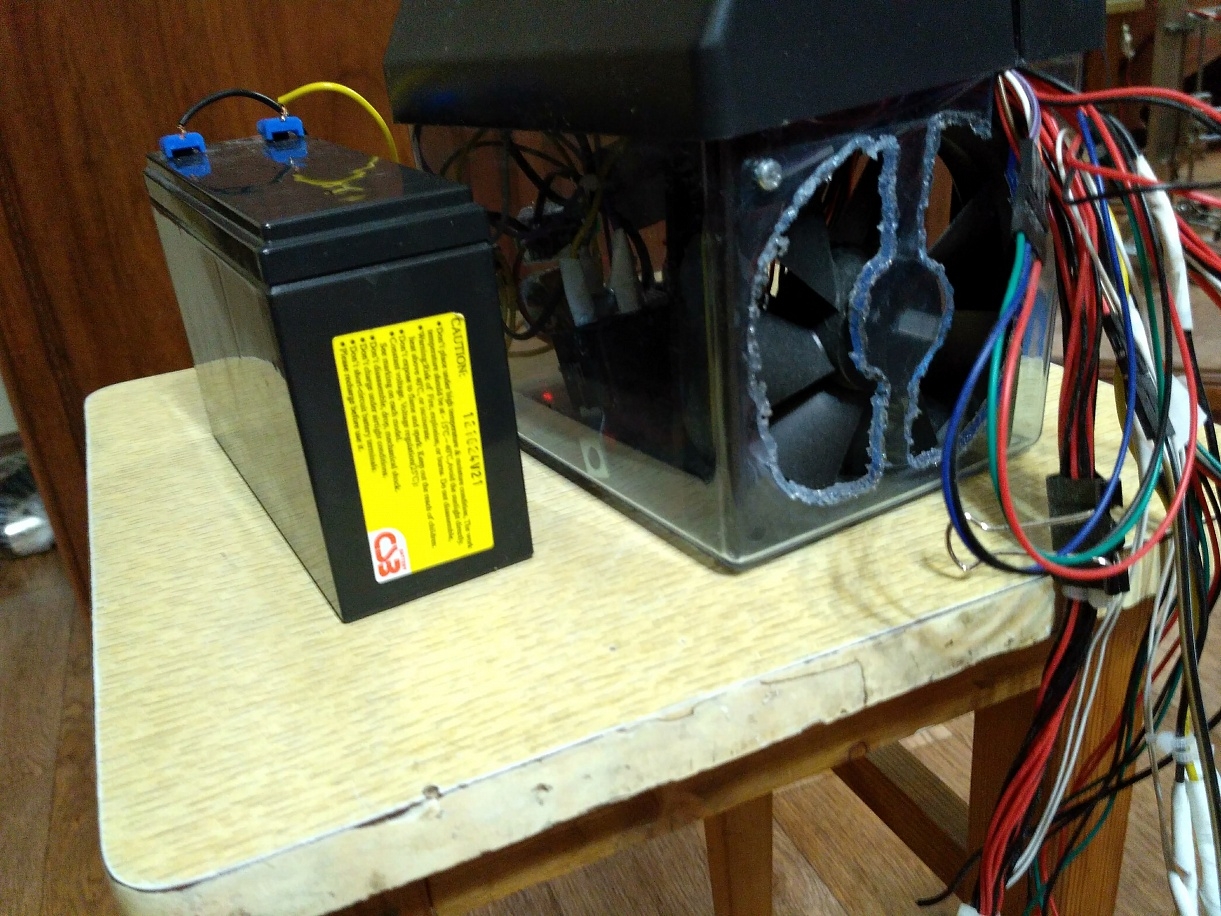

Питание подогрева стола разделил реле для запитки от другого источника питания, поставил реле охлаждения с вентилятором на плату для защиты от перегрева. Там еще много разных деталей которые я ставил и допиливал под себя...

Питается данный аппарат от 12 вольт. Питание для разогрева стола и платы управления я разделил так как при включении питания стола - греется силовой транзистор и греется он так не хило. Можно поставить и более мощный транзистор но руки не дошли и поэтому запитываю столик от другого БП с помощью реле. Много тока жрет столик примерно 7-8 ампер и чем стабильней будет напряжение и ток тем быстрее нагревается столик. Сама плата управления с шаговиками потребляет 12 вольт и ток примерно 2-4 ампера.
Принтер может печатать как на PLA так и на ABS пластике. Перегревы выдерживает так как стоит бароселикатное стекло.


Есть видео, могу скинуть по запросу.
