Зачем у Kossel три верхние гайки, вкрученные наискось ?

Подписаться на 3Dtoday
3dniko
Идет загрузка
Загрузка
13 Декабря 2018
552
9
печатает на Anycubic Kossel linear plus
Вопросы и Ответы

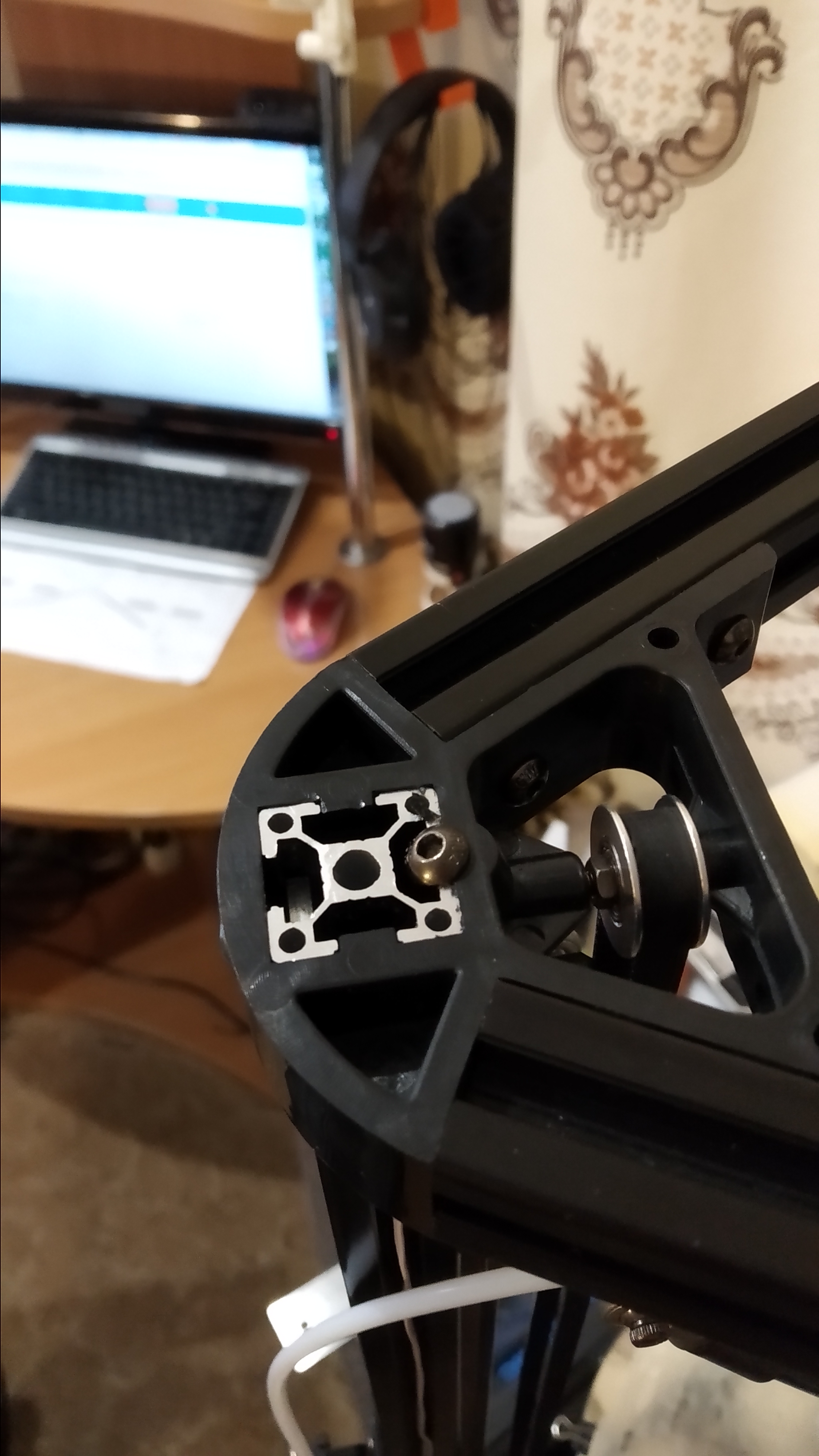

На 3д принтере kossel сверху есть три вина, как на фото
Для чего он задуман?
Ответы на вопрос

Ответы

13.12.18 в 16:42
печатает на Anycubic Kossel linear plus
0
Опечатался. Винта.Модераторы измените плизз заголовок.
13.12.18 в 16:46
печатает на RepRap
4
Это задумывалось вроде как натяжители.
По крайней мере я так использую. Только подложил под шляпку огромные шайбы, чтобы винт не проваливался в профиль.
13.12.18 в 19:40
печатает на RepRap
0
По крайней мере я так использую
Можно чуть подробней,Смотрю и не могу понять, как шкив у вас двигается если там нет ничего двигающегося.
13.12.18 в 20:09
печатает на RepRap
0
В этом узле, по крайней мере в моей копии flsun kossel v1.2, применены винты М4×25 (или около того).

Как я понял ход мыслей сумрачного китайского инженерного гения, верхний треугольник в косселе сначала держится именно на этих винтах, слегка вкрученных в свои гайки.


Производится ручное (примерно одинаковое) натяжение ремней в каретках.

Затем плавным одновременным\попеременным закручиванием этих винтов производится финальное натяжение ремней.

И только потом углы треугольника фиксируются на башнях винтами М4×10.

Возможно, меня поддержавшие плюсами, дополнят\исправят алгоритм.
Вставил картинки из инструкции от моего конструктора.
13.12.18 в 20:19
печатает на RepRap
0
Как я понял ход мыслей сумрачного китайского инженерного гения
Респект.
Правильно ли я понял ?
Треугольник закрепляется на вертикальной стойке несколько ниже плоскости реза профиля, без затягивания винтов в горизонталях. Натягиваем ремень. Дотяжку выполняем "косым винтом", потом фиксируем остальными винтами.
13.12.18 в 20:24
печатает на RepRap
0
Правильно ли я понял ?
Треугольник закрепляется на вертикальной стойке несколько ниже плоскости реза профиля, без затягивания винтов в горизонталях. Натягиваем ремень. Дотяжку выполняем "косым винтом", потом фиксируем остальными винтами.
Именно так.
И если «косых винтов» М4×25 мало, то можно их взять длиньше.
13.12.18 в 20:52
печатает на RepRap
0
У меня в Анукубике "косых" не было вообще, я думал отверстия для проводов концевика ....
13.12.18 в 21:26
печатает на RepRap
1
Либо Анукубик предлагают другой натяжитель, либо сборщик вашего комплекта забыл доложить эти метизы, либо на каком-то из этапов клонирования китайцы на них забыли.
Моему косселю уже два года. Когда я его собирал, на ютубе было всего два русскоязычных обзора на версии 1.0 и 1.1.

Если в ваших верхних углах есть углубления для гаек, то можете вдохнуть изначальный функционал в этот модуль. Картинки я показал, сцылку на полную инструкцию прикрепил.

Винт М4×25(30) ×3 шт. Форма головки (кроме потая, наверное) и шлиц значения не имеют.
Гайка шестигранная М4 ×3 шт.
И сразу рекомендую
Шайба кузовная увеличенная (DIN 9021 внешний диаметр ~3 номинальных диаметра резьбы или NFE 25-514 форма LL внешний диаметр ~4 номинальных диаметра резьбы) М4 ×3 шт.
чтобы винт не проваливался в профиль. Т.к. железий винта прочнее люминия профиля, то первый грызёт второго (после 3–4 сборок–разборок точно). Но тогда не получится пропустить провода от концевиков как показано. Шайбы их передавят. Я пустил провод от концевика сразу вбок, зафиксировав узкой полоской скотча. Возможно завтра сделаю фото, если доберусь до мастерской.
13.12.18 в 23:21
печатает на RepRap
1
Спасибо.
