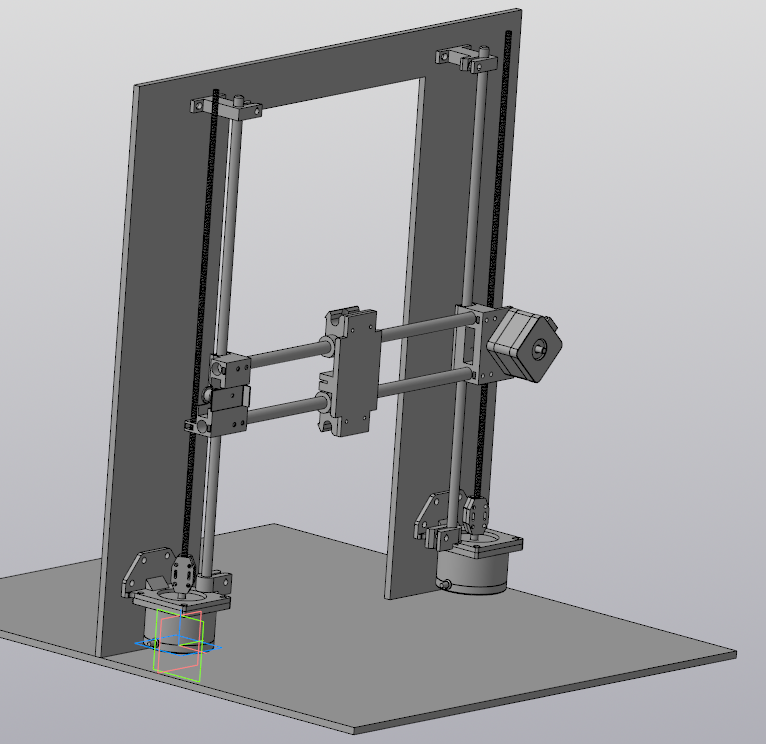

Собираю 3d принтер из подручных материалов. Двигатели и валы все от сканеров и матричных принтеров. рисую 3d и попутно распечатываю на рабочем принтере. Еще много предстоит сделать. Может какой совет дадите)
Ответы на вопрос

Ответы

21.02.19 в 12:19
печатает на RepRap
0
Ну в таком виде рама будет ходить ходуном от любого громкого чиха. Наверное там какие-то распорки предполагаются?
Хотя дрыгостол... В то время, когда космические корабли бороздят...
21.02.19 в 12:19
печатает на Ultimaker 3 Extended
1
Оценку надо? Садись - 2!

Нафига изобретать велосипед? Судя по конструкции, получится тяжелый и медленный дрыгостол, близнец Анет А8.

Собирать, так кубик. И лучше не изобретать, а воспользоваться наработаками и набитыми шишками других моделей.
21.02.19 в 12:26
печатает на Prusa i3 Steel
0
Совет: смотри как организована вертикальная жесткость в Prusa i3 Steel.
Хинт: вертикальные стойки нужно усилить перпендикулярно установленными пластинами, чтобы обеспечить нормальную жесткость.

Мотор каретки лучше переместить за плоскость вертикальных валов, тогда мотор уравновесит нагрузку от экструдера и центр тяжести будет примерно на оси скольжения. В твоём варианте весь вес сосредоточен перед валами, и из-за этого втулки будут постоянно под скручивающей нагрузкой.


А в целом верно сказали - надо брать готовые решения и адаптировать под себя.
21.02.19 в 12:50
печатает на Prusa i3
2
Совет - посмотреть проект Mendel 90 Может, и рисовать ничего не придется. Там все кастомизируется под имеющиеся материалы "застройщика" путем запуска скрипта :) Снаружи один в один как на рендерах :)
21.02.19 в 13:44
печатает на Flyingbear P902
0
Я бы поставил моторы оси Z торцом на пластину основания и к ней прикрутил. Зачем их крепить на угловых кронштейнах - наверное ещё и печатных? Ходовые винты будут давить на ось шаговика, а она на нижний подшипник - ну и пусть тут же через крышку мотора опирается на основание - нечему гнуться от слова совсем.

Верно указывают на равновесие оси X относительно вращения вокруг оси Х. Однако не обязательно вешать мотор и экструдер по разные стороны. В вашей конструкции это не выйдет. Соберите ось Х с экструдером полностью и экспериментально определите центр тяжести в плоскости перпендикулярной оси Х. Гайки осей Z расположите точно над центром тяжести - выше него, где бы он ни находился. Лучше бы и направляющие оси Z попали бы на центр тяжести.

Хорошо бы вертикальную пластину укрепить вертикальными стенками по бокам, например, треугольными, с основанием в длину нижней пластины и вершиной до верхней стороны вертикальной. Ну или их аналогами.

Я тоже не люблю повторять конструкции - какие-то повторить сложно, какие-то не хочется. В конце концов, все мы тут заняты, в основном, творческим развлечением. Хотя некоторые его называют язвительно и унизительно.
21.02.19 в 15:26
0

Хочешь дёшево и качественно? Делай вот так из ДСП или сразу из старой тумбочки.
Есть на самом деле много вариаций SmartCore. Гугл в помощь.
22.02.19 в 02:12
печатает на Prusa i3 Steel
0
Где он такие хорошие крепкие стяжки раздобыл? Всё на них. :)
22.02.19 в 07:05
0
Немецкие. Ооочень качественные )
21.02.19 в 16:40
печатает на Ender 4
0
Я бы посоветовал сделать редуктор для шаговиков из принтеров и т.д. Потому что там большой угол поворота, точность будет очень грустной :(
