Припаял регулятор напряжения, а толку ноль! Prusa i3 Ard mega 2560 + 1.4Ramps Marlin

Подписаться на 3Dtoday
twoibatya
Идет загрузка
Загрузка
25 Марта 2019
270
48
печатает на Prusa i3 Steel
Вопросы и Ответы
Приветствую, комрады, обращаюсь к вам с просьбой о помощи.
Я читал, что ардуинку необходимо отвязать от питания которое приходит с платы RAMPS, путем выпаивания диода на рампс и соединения ардуины с блоком питания посредством понижающего регулятора напряжения. Сделал как надо(ну я так полагаю), припаял и выставил напряжение в 5В на регуляторе, запустил и... пшик. Ничего. То есть всё работает кроме ардуино и, как следствие, экрана.

Прошу подскажите что не так.

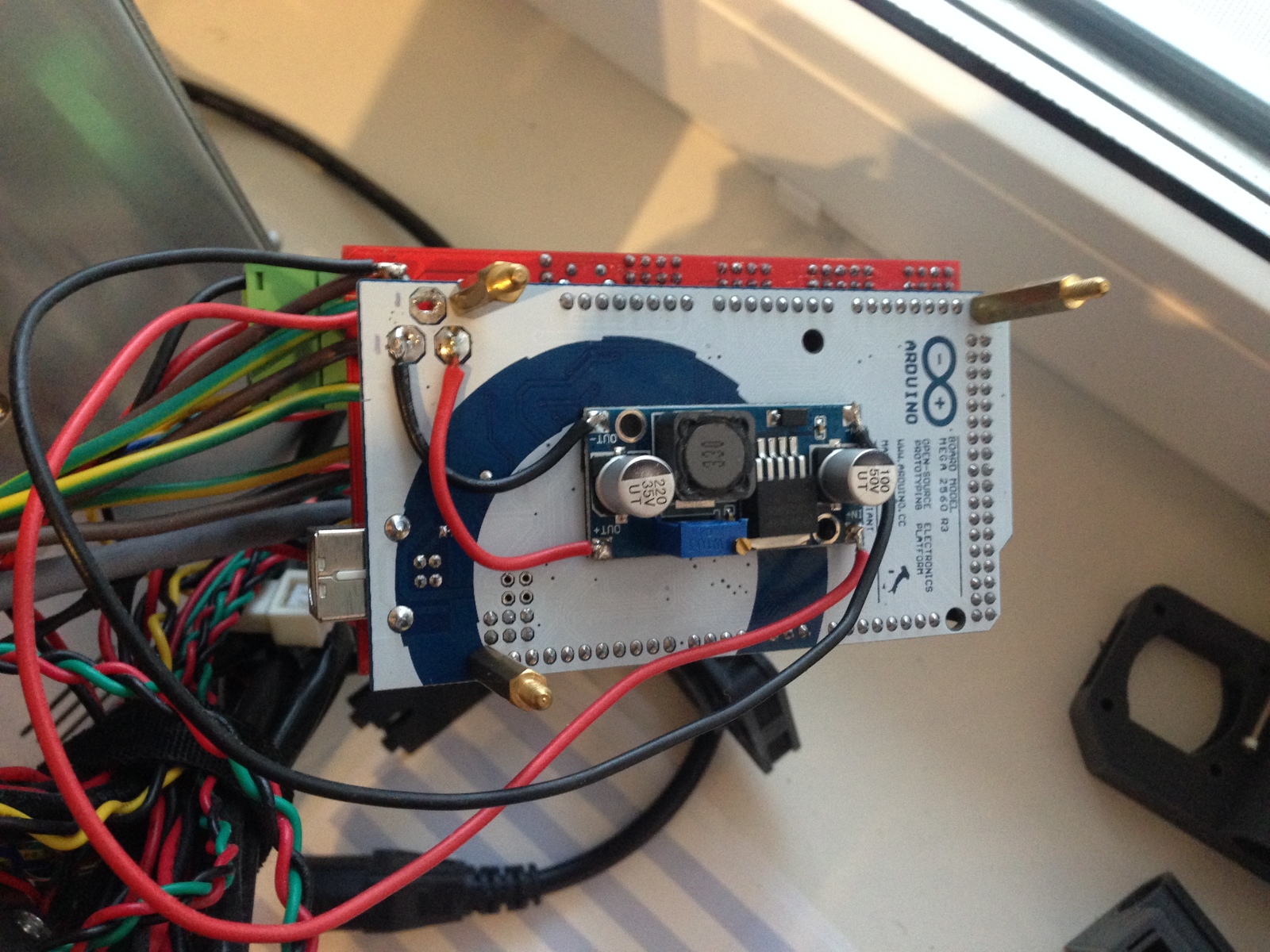

Фото, по сути как у меня:
Ответы на вопрос

Ответы

25.03.19 в 22:38
печатает на RepRap
0
так не 5 вольт на стабе надо выставлять а 9, дальше идет линейный стабилизатор 1117 на 5в которому на входе надо не менее 6-7 в ,а у вас на входе 5 в а после стаба примерно около 4 в вот мега и не заводится
25.03.19 в 22:45
печатает на Prusa i3 Steel
1
Как я понял, мы всё это делаем для того, чтобы обойти этот линейный стабилизатор, или я не прав?
25.03.19 в 22:47
печатает на RepRap
0
если обойти то вы не туда припояли стаб, но я бы линейный оставил он не шумит как импульсники
просто поднимити на вашем стабилизаторе напряжение до 9 в
25.03.19 в 22:50
печатает на Prusa i3 Steel
0
поднял - ноль эффекта
25.03.19 в 22:52
печатает на RepRap
0
а диод какой выпаивали на рамсе или меге
25.03.19 в 22:54
печатает на Prusa i3 Steel
0
Д1, с этим не ошибся, да и если бы ошибся то питание бы на ардуинку должно же было бы подаваться.
25.03.19 в 22:45
печатает на Anet A6
1
25.03.19 в 22:51
печатает на RepRap
0
да вот вам ссылку дали где описано что и как и какое напряжение выставлять
25.03.19 в 22:56
печатает на Prusa i3 Steel
0
не пашет, всё сделано по инструкции
25.03.19 в 23:00
печатает на RepRap
0
еще один момент а как вы плату импульсника закрепили , не коротит ли от ICSP разьем
25.03.19 в 23:03
печатает на Prusa i3 Steel
0
Более простыми словами можете объяснить пожалуйста?
31.03.19 в 23:22
печатает на Anet A8
0
Тут цель была другая у автора - поднять напряжение грелки стола с 12 до 15 вольт.
У автора цель - развязать питание РАМПС и МЕГА.
01.04.19 в 10:03
печатает на Anet A6
0
Читайте внимательно:
Но мы пойдём другим путём
Разделим питание Ардуины и RAMPS 1.4. На Ардуину подадим щадящие 9-10 вольт, а на RAMPS 15 вольт.
А статья правильно - описывает о повышении напряжения на грелке.
25.03.19 в 22:57
печатает на RepRap
0
Мнп кажется, что вы не туда минус припаяли. Проверьте питание на разьеме , там оно должно быть
25.03.19 в 23:00
печатает на Prusa i3 Steel
0
всё верно сделал, вот пруфы. напряжение на этих местах 9.5В
26.03.19 в 06:17
печатает на Flyingbear P902
1
Давненько я такой "пайки" не видел))))
26.03.19 в 16:17
печатает на Prusa i3 Steel
0
это два года назад паял, учился ещё тогда)
26.03.19 в 14:31
печатает на Wanhao Duplicator i3 v 2.1
0
Теперь внимательно сравните картинки.
У вас красный к какому выходу стаба припаян? к плюсу
А на картинке оранжевый? к минусу
А к ардуине вы к той же ноге паяетесь
26.03.19 в 16:18
печатает на Prusa i3 Steel
0
Владимир, присмотритесь, всё верно припаяно, вы надписи перепутали
26.03.19 в 16:36
печатает на Wanhao Duplicator i3 v 2.1
0

какую из надписей я перепутал?
26.03.19 в 16:47
печатает на Prusa i3 Steel
1
25.03.19 в 22:58
0
Ну правильно, выход 5 вольт надо припаивать не на вход питания ардуины, а вместо стабилизатора 1117.
25.03.19 в 23:02
печатает на RepRap
0
прежде чем припаивать надо проверить диод который стоит между 1117 стабом и разьемом (может его выбить и напруги небудет)
25.03.19 в 23:03
0
Я имею в виду, что стаб 1117 надо вообще выкинуть. Зачем он нужен, если у нас есть источник 5 вольт?
25.03.19 в 23:06
печатает на RepRap
0
да очень шумные они импульсники мега с ума сходить может , если только фильтрующие кондеры увеличивать до1000 -2000 мкФ
25.03.19 в 23:14
0
Ни разу не замечал. Но у меня везде керамика висит параллельно электролитам. 10-100n. Ну и индуктивности тоже добавляю местами.
25.03.19 в 23:07
печатает на Prusa i3 Steel
0
если его не выпаивать и подавать 10В то, как я понимаю, всё должно работать, разве нет?
25.03.19 в 23:15
0
Должно, если на ардуине всё живое.
25.03.19 в 23:04
печатает на Prusa i3 Steel
0
Стоит сделать оговорку, что всё прексрасно работает от питания USB.
25.03.19 в 23:09
печатает на RepRap
0
вот этот диод проверте ,если после него напруга если есть то умер стабилизатор 1117 и тогда впаивать за место него ваш на 5В
25.03.19 в 23:13
печатает на Prusa i3 Steel
0
а при питании от ЮСБ и мертвом стабе, будет работать?
25.03.19 в 23:14
печатает на RepRap
0
да
25.03.19 в 23:17
печатает на Prusa i3 Steel
0
Хорошо, а как проверить? Снять отдельно ардуинку, что куда тыкать? При подключенном ЮСБ питании?
31.03.19 в 23:26
печатает на Anet A8
0
У меня этот 1117 не сгорел, а коротнул и благополучно 12 В спалили всю мегу!
Рекомендую его убрать, если есть подозрения.
25.03.19 в 23:21
печатает на RepRap
1
на схеме проверить если 5В на стабе 1117 если нет то его выпаять и запитать от вашего снизив напряжение до 5 Это проверить надо без подключения USB
25.03.19 в 23:29
печатает на RepRap
0
на входе IN должно быль 9.5в что вы выставили на OUT 5в
25.03.19 в 23:35
печатает на Prusa i3 Steel
0
подаю напряжение так же как и было? через заднюю сторону и регулятор напряжения, измеряю прикладывая минус к ИН а плюс к АУТ? на ардуино подаю 9.5В?
25.03.19 в 23:58
печатает на RepRap
0
минус на 0 (копрус усб)
25.03.19 в 23:36
печатает на Prusa i3 Steel
0
и ардуинка как-то страноо горит диодами
26.03.19 в 00:00
печатает на RepRap
0
диод ON должен всегда гореть Диод L должен моргать при работе
26.03.19 в 02:03
печатает на Prusa i3 Steel
0
получилось на входе 9В при подаче 9.5, а на выходе 3В
26.03.19 в 08:39
печатает на RepRap
0
3в мало стабу похоже капец пришел
26.03.19 в 11:03
печатает на Flyingbear P902
0
Либо его что то просаживает
26.03.19 в 16:19
печатает на Prusa i3 Steel
0
Что его может просаживать?
26.03.19 в 16:19
печатает на Prusa i3 Steel
0
тогда его выпаять и просто оставть всё как есть, только на ДС-ДС напругу в 5В поставить?
26.03.19 в 22:28
печатает на RepRap
0
26.03.19 в 22:51
печатает на Prusa i3 Steel
0
если честно, это жесть какая-то) сложновато
31.03.19 в 23:35
печатает на Anet A8
0
Нельзя на ВЫХОД 1117 подавать питание больше чем на ВХОД! Он его сажать будет! Или сгорит. Это самый дешевый стабилизатор без внутренних защит от слова совсем!
