Обзор 3D-сканера Scantech KSCAN20

Scantech KSCAN20 — компактный 3D-сканер для профессионального использования. Функция двойного сканирования в сочетании с фотограмметрией открывают широкие возможности в работе с этим устройством.

Детальное описание читайте в этом обзоре!

О Scantech

Источник: scantech.com

Китайский производитель, имеющий филиалы и представителей в разных странах, Scantech разрабатывает и создает интеллектуальные приборы для контроля, а также цифровой обработки информации для различных областей применения. В линейке Scantech — 3D-сканеры, сенсоры, системы контроля и программное обеспечение.

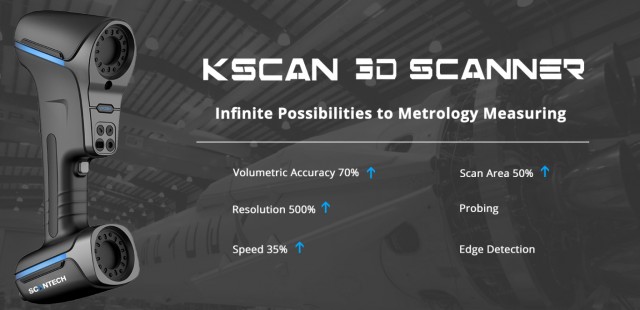

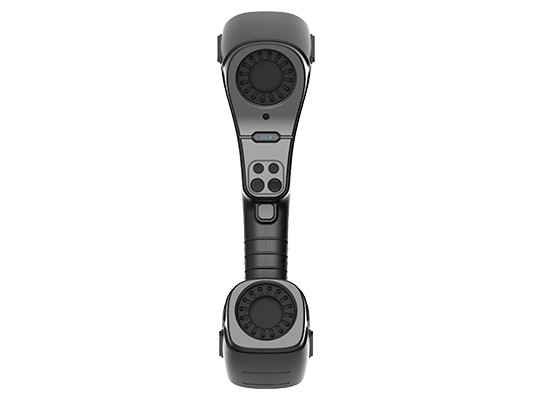

KSCAN20

Источник: 3d-scantech.com

Характеристики

Описание

Источник: 3dprintingbusiness.directory

Создание KSCAN20 длилось больше 2 лет. Производитель совершенствовал функционал модели с учетом отзывов и потребностей пользователей. Диапазон измерения прибора - от 2 мм до 10 м по каждой оси, что делает его востребованным во многих областях промышленности. Высокое качество обработки обусловлено сочетанием двух функций:

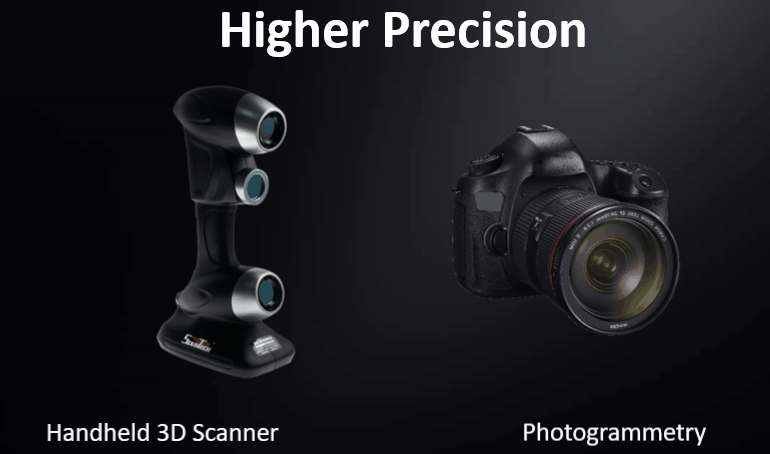

• фотограмметрии, расширяющей зону сканирования и повышающей трехмерную точность;

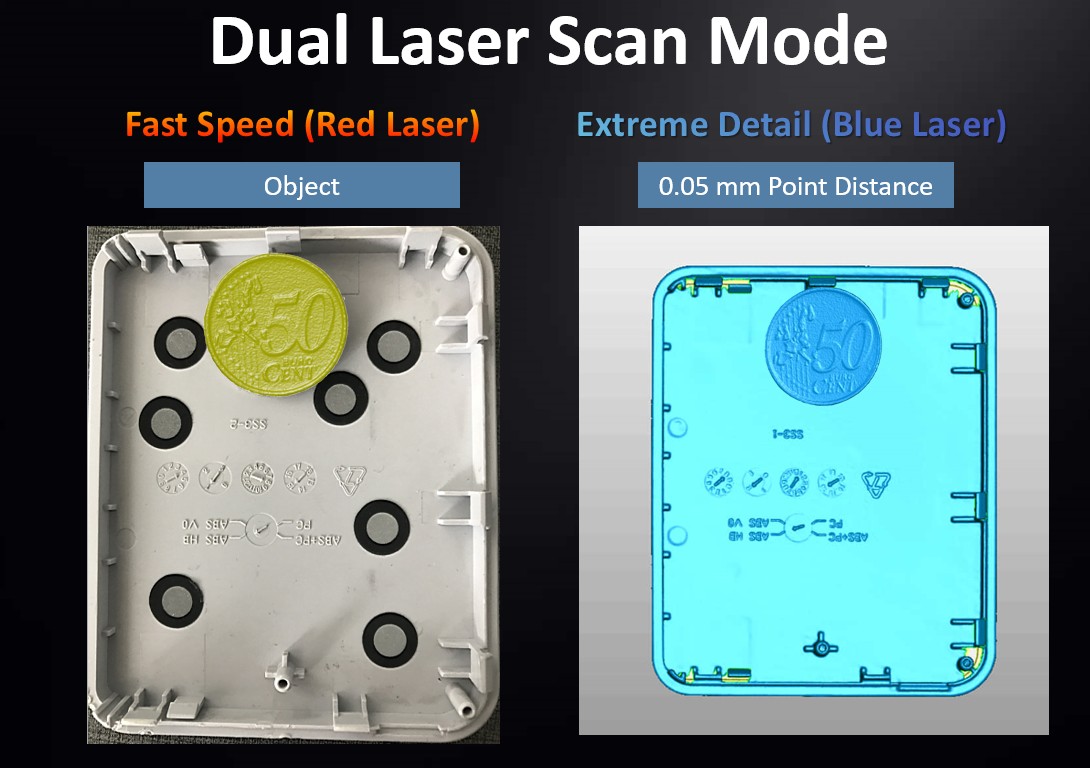

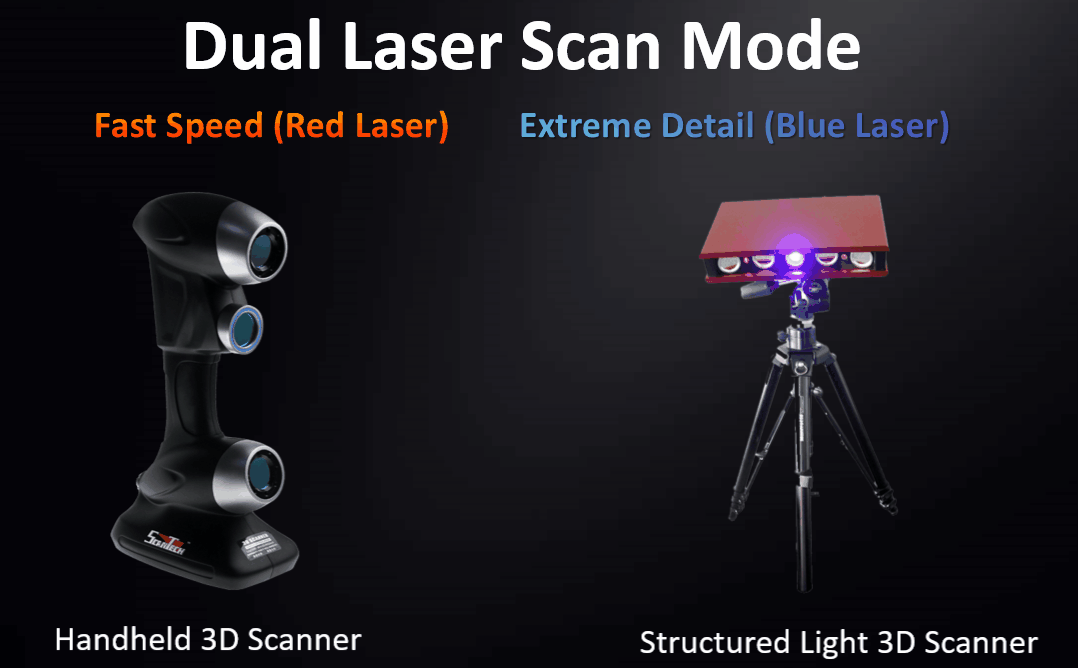

• двойного лазерного сканирования, отвечающего за высокую детализацию.

Особенности

Источник: 3d-scantech.com

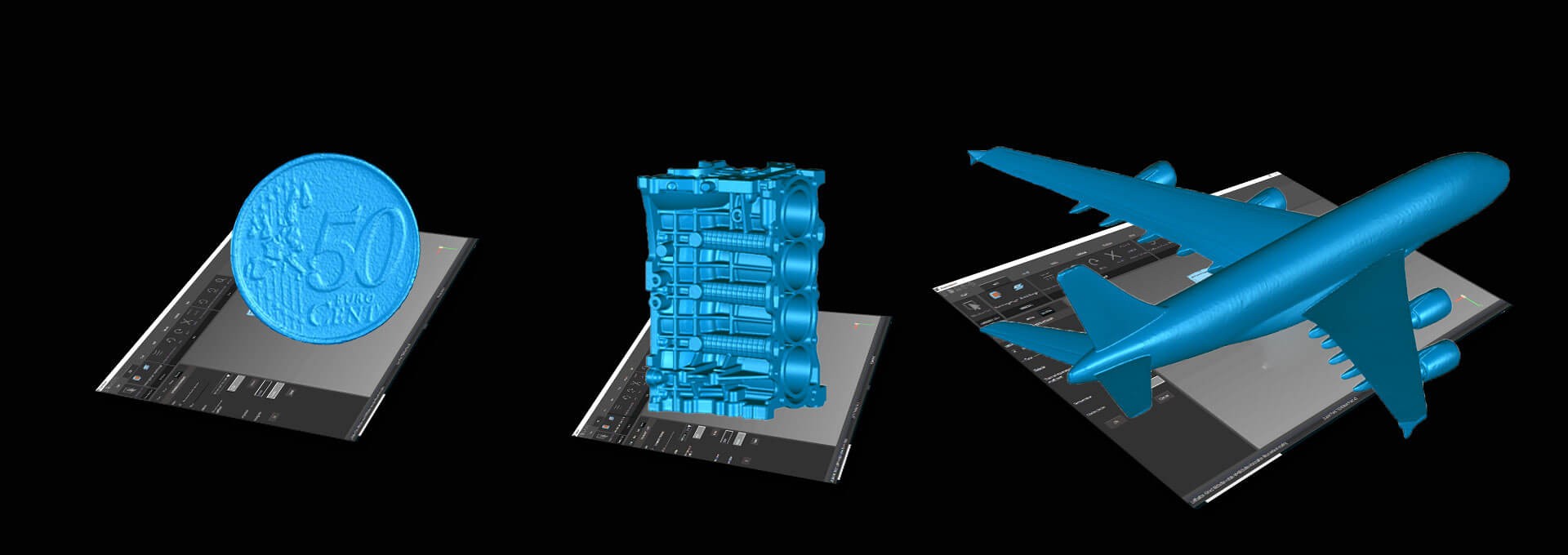

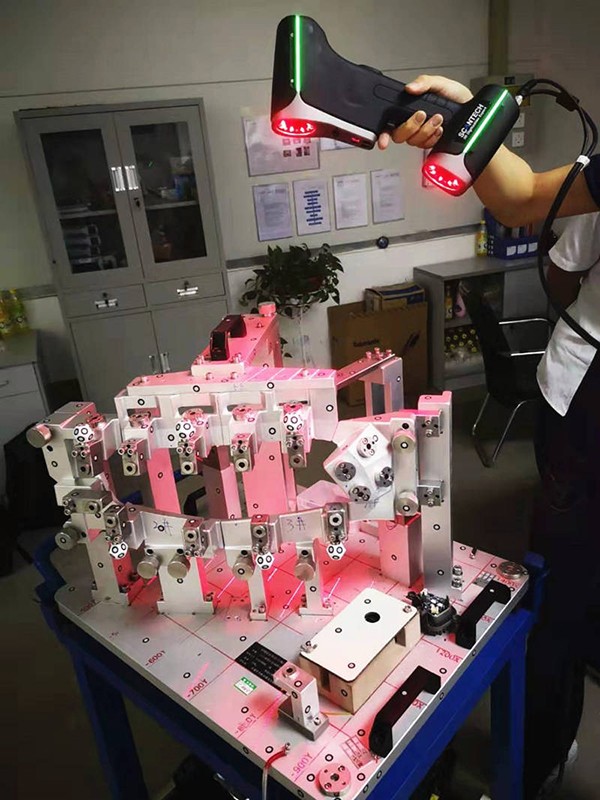

• Прибор эффективно сканирует мелкие и крупные объекты. Рабочий диапазон - от 2 мм до 10 м по каждой оси;

Источник: 3d-scantech.com

• Обработка данных в повышенном масштабе с трехмерной точностью — 0,035 мм/м;

Источник: 3d-scantech.com

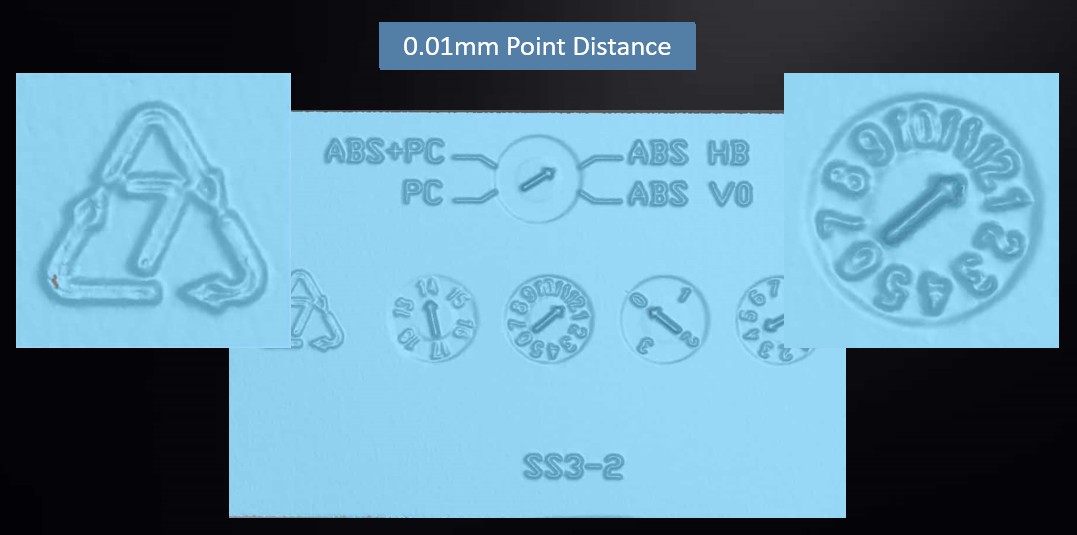

• Сканирование микрообъектов с высоким разрешением — 0,01 мм;

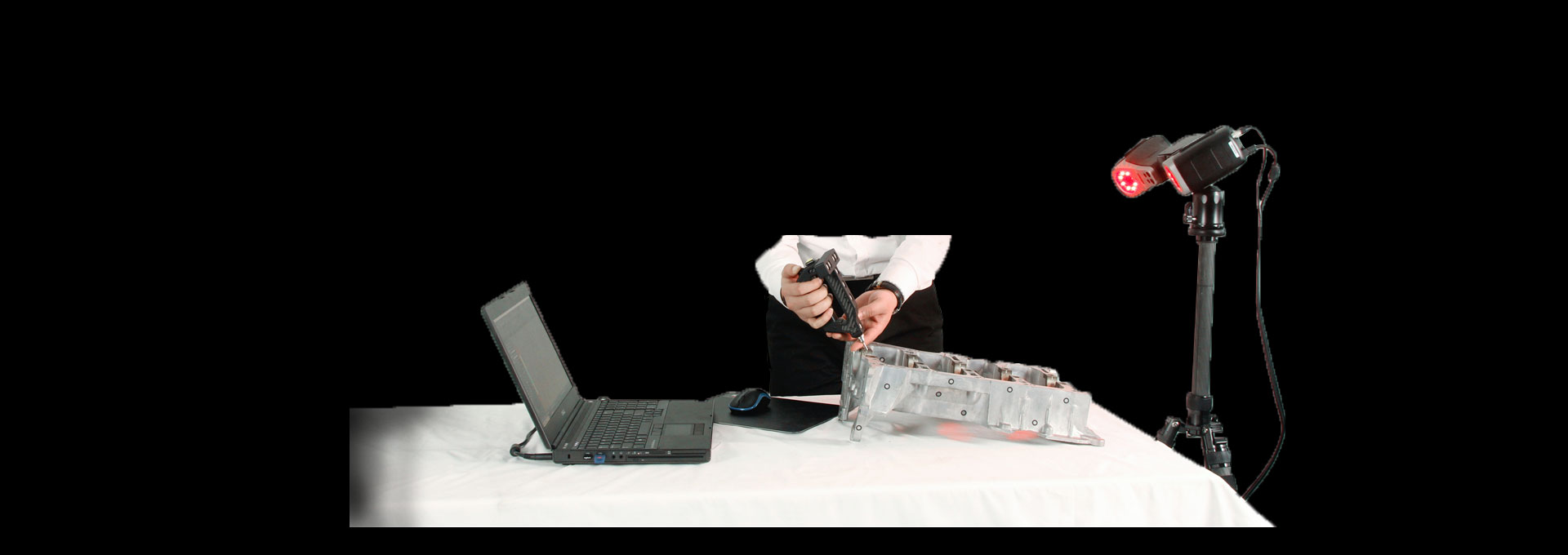

Процесс зондирования

Источник: 3d-scantech.com

• Обработка внутренней поверхности полых деталей и внутренней части труб;

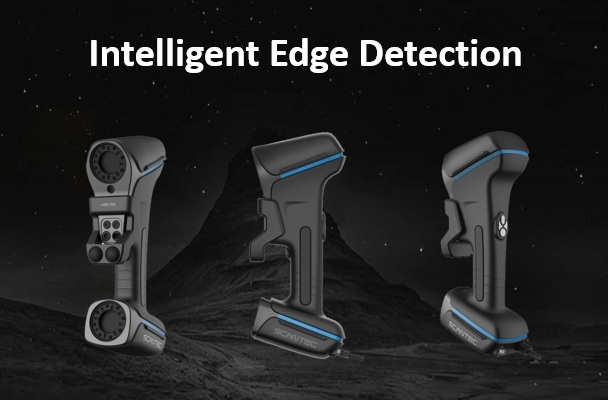

• Интеллектуальная система определения границ;

Источник: 3d-scantech.com

• Многофункциональное программное обеспечение ScanViewer.

Сканы, сделанные KSCAN20 в различных режимах

Источник: 3d-scantech.com

Программное обеспечение

Источник: 3d-scantech.com

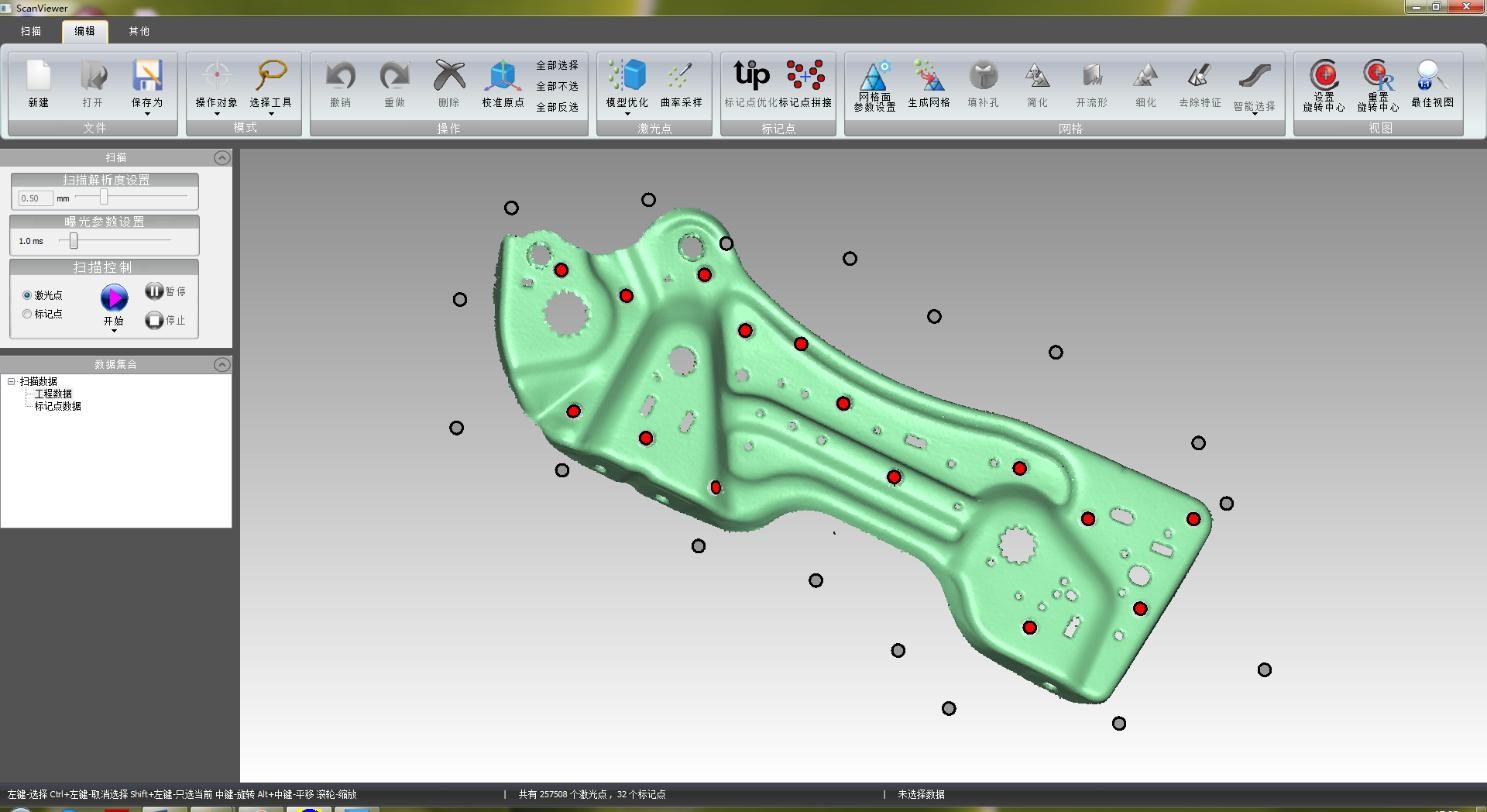

ScanViewer — многофункционально ПО, созданное Scantech для комфортной работы со сканерами. Применяется на различных стадиях производственных процессов: от создания проекта до контроля качества готового изделия. Информацию используют для создания прототипов, обратного инжиниринга, трехмерного отображения и других процессов.

Программное обеспечение поставляется бесплатно, в комплекте с оборудованием.

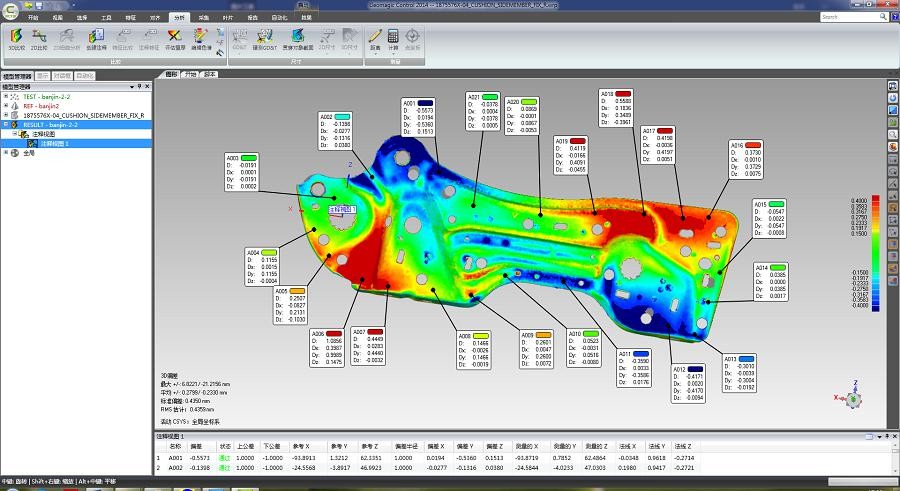

Dimensional Inspection — опция для совмещения полученной информации и файла CAD. В результате анализа создается отчет.

Источник: 3d-scantech.com

Опция GD&T позволяет формировать и анализировать объекты, измерять размеры и определять допуски, исходя из информации, полученной при оцифровке.

Сравнение с аналогом

Источник: creaform3d.com

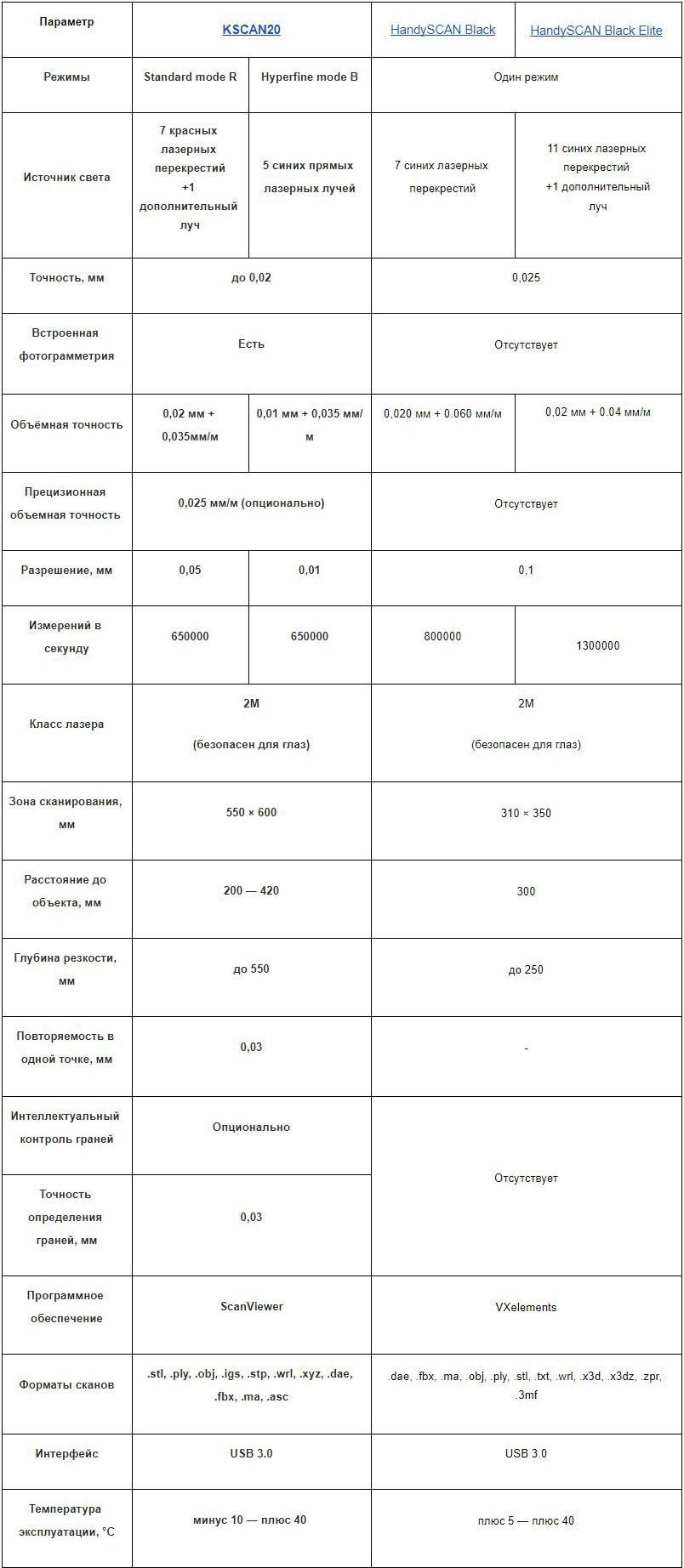

Сравним параметры KSCAN20 и компактного 3D-сканера Creaform HandySCAN Black, известного в качестве универсального прибора для метрологических измерений.

Сравнение показывает высокий уровень обоих устройств. Однако, каждый сканер имеет свои сильные стороны, исходя из технических особенностей.

Учитывая высокий класс приборов, обращаем внимание на различия и их востребованность в конкретной области использования оборудования. В каждой сфере могут выходить на первый план разные параметры и функции.

Примеры применения

Контроль качества при литье алюминия

Источник: 3d-scantech.comПознакомимся с работой KSCAN20 на литейном предприятии на этапе контроля готовых алюминиевых деталей. Пример размещен на сайте Scantech.

При производстве техники бытового назначения, электроники, в машиностроении широко распространено литье из алюминия. Литье под давлением - многоуровневый процесс, имеющий ряд особенностей. Для своевременного выявления ошибок в процессе производства важно знать размеры деталей и параметры отклонений. В противном случае изделия не будут соответствовать предъявляемым требованиям. Задача контроля качества - предусмотреть и избежать деформации объекта. Для этого необходимо собрать данные о жесткости, структуре, шероховатости поверхностей. На этом этапе отлично справляется 3D-сканер.

Процесс сканирования

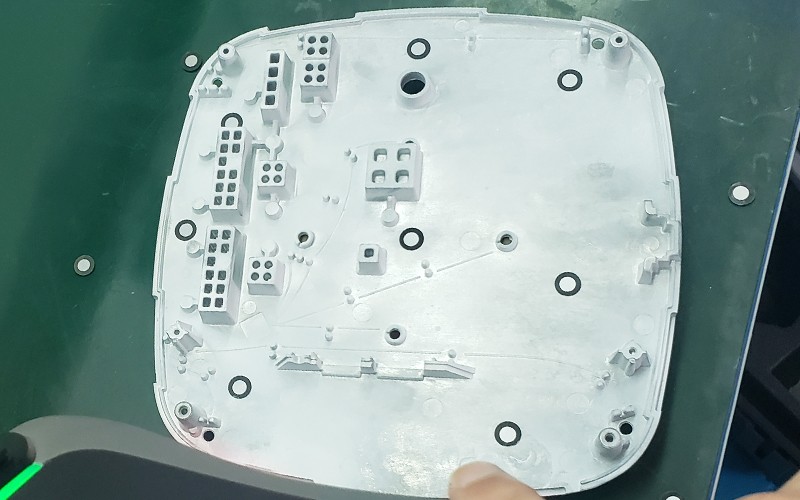

Шаг 1: установка маркеров (их требуется в два раза меньше, чем при работе с другими аналогичными сканерами).

В экспериментальных целях использована деталь из алюминия 200мм*200мм

Шаг 2: сканирование объекта с двух сторон лазером голубого цвета.

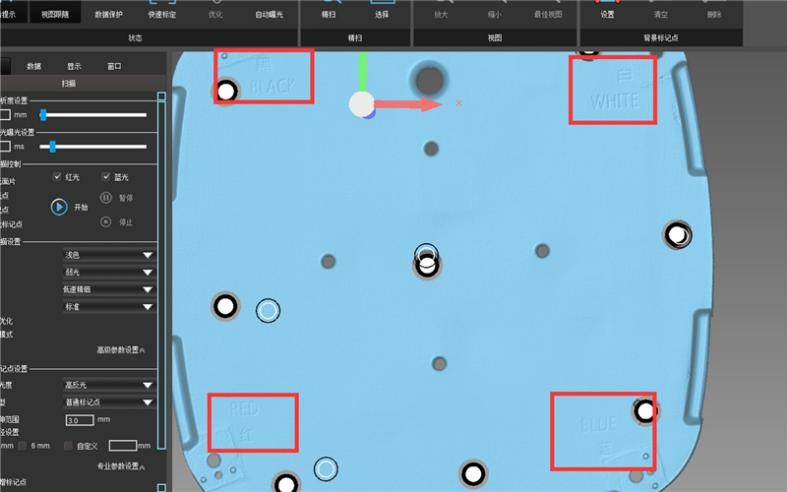

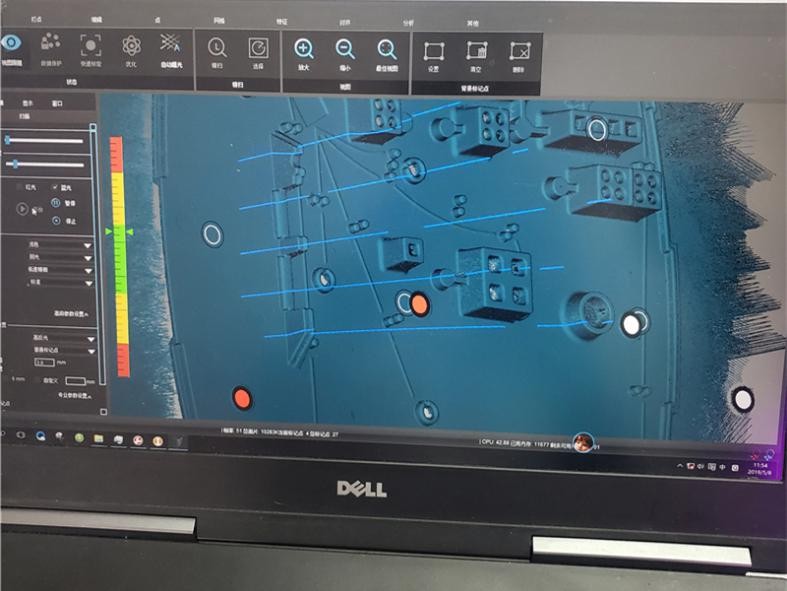

Визуализация в реальном времени.

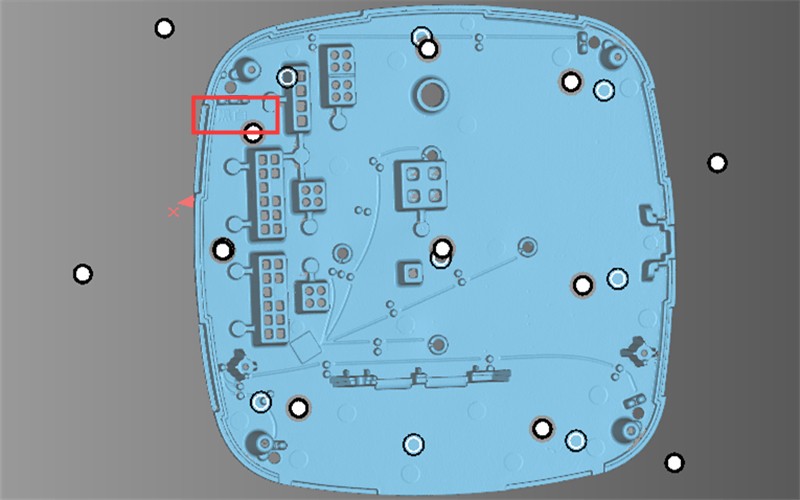

Шаг 3: создание облака точек при помощи программного обеспечения ScanViewer (на изображении - лицевая сторона объекта).

Вид с обратной стороны.

Увеличенная область.

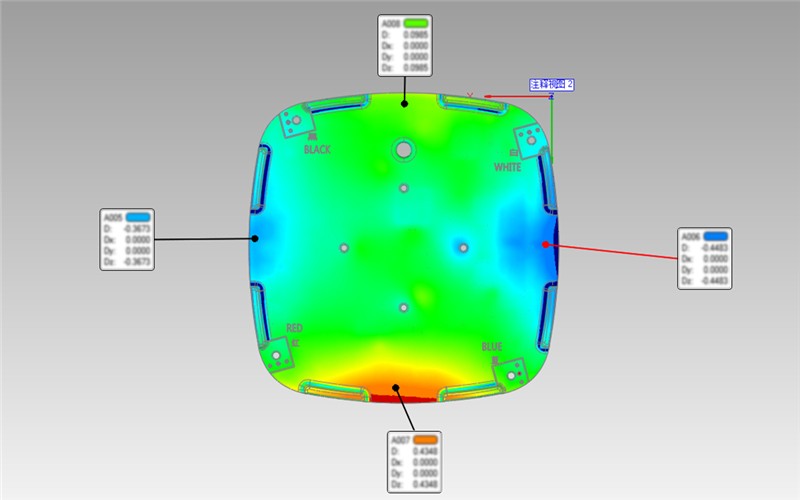

Шаг 4: Вычисление параметров отклонения (лицевая сторона детали).

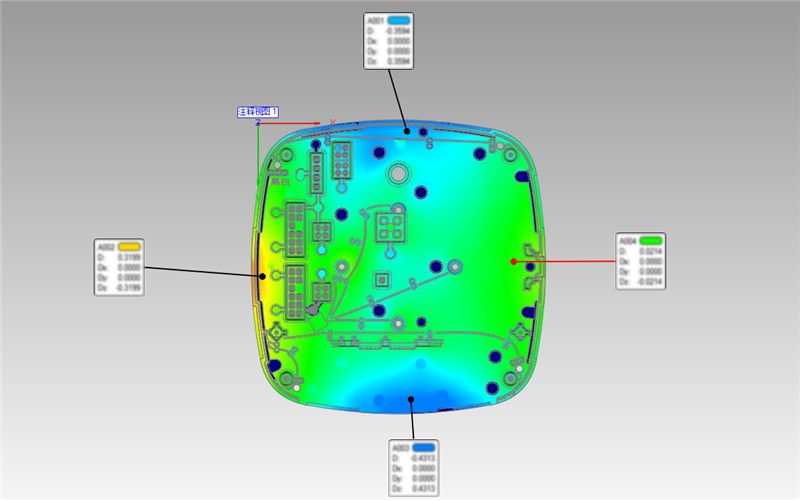

Обратная сторона.

Источник: 3d-scantech.com

Создание 3D модели при помощи KSCAN занимает всего 16 мин: от постановки маркеров до полного вывода информации. Сокращение времени работы по сравнению с другими приборами происходит за счет использования меньшего количества маркеров.

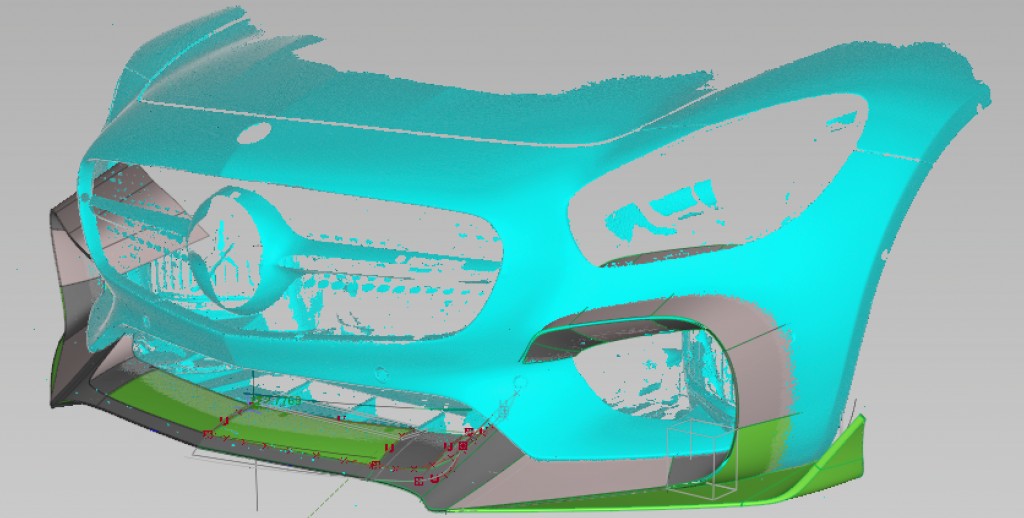

ThinkSmart, автомобильный ремонт

Компания ThinkSmart из Вьетнама создала систему производства запасных кузовных частей для ремонта автотранспорта. На первом этапе используют KSCAN и технологию трехмерной печати SLA для получения цифровой модели нужной детали. На втором этапе распечатывают готовый объект из пластика ABS на 3D-принтере.

Источник: thinksmart.com

Сочетание SLA и работы 3D сканера KSCAN гарантирует высокоточную печать, а характеристики ABS - надежность, прочность и устойчивость детали к высокой температуре.

Стоимость деталей, произведенных по такой технологии, значительно ниже, чем при алюминиевом литье. Поэтому при выпуске небольших партий деталей можно добиться существенного снижения затрат.

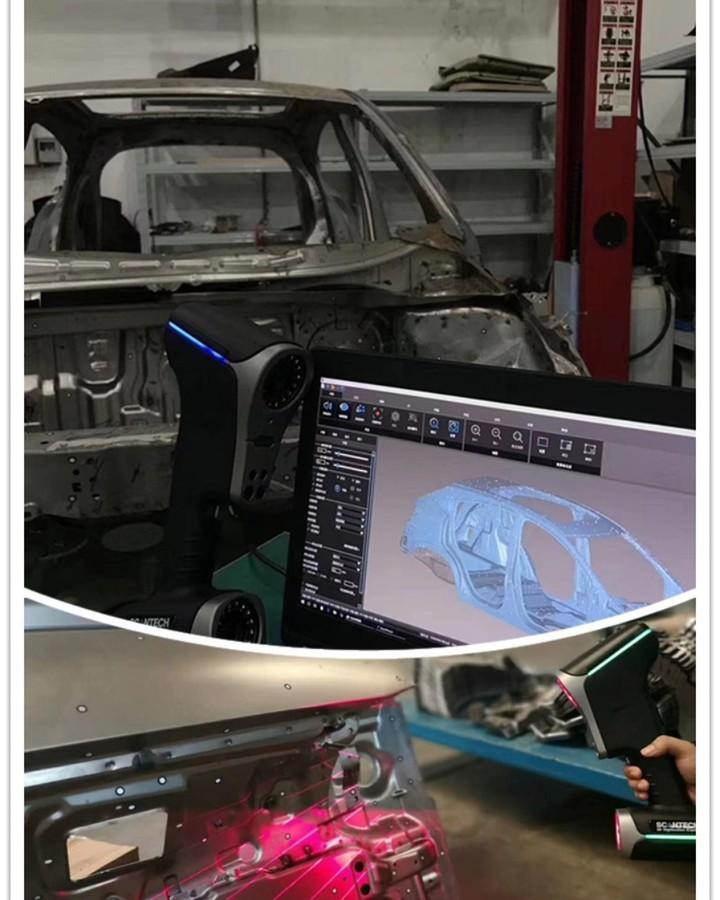

Dongfeng Honda, автомобильное производство

Источник: picuki.com

Известный производитель авто- и мототехники на своем дочернем предприятии - Dongfeng Honda, тестировал оборудование для оптимизации контроля качества. Для поиска дефектов деталей кузовов и ряда измерений использовали трехмерное сканирование.

Универсальность и точность, на уровне профессионального метрологического оборудования, 3D-сканера KSCAN20 поставили его на первое место в сравнении с конкурентными аналогами.

Сильные и слабые стороны

Посмотрим на плюсы и минусы 3D-сканера Scantech KSCAN20:

Сильные стороны

• Универсальное устройство;
• Высокая повторяемость;
• Высокая точность модели;
• Простота и комфорт в использовании.

Слабые стороны

• Незначительные трудности с обеспечением идеальной геометрии луча.

Заключение

Источник: 3d-scantech.com

Компактные 3D-сканеры Scantech KSCAN20 — высокоточные универсальные устройства для создания 3D-моделей и проведения измерений в любых областях, где необходимо контролировать качество поверхности деталей.
