X190524: Томас проводит разъяснение в лабораторной работе по блокам питания

Приветствую!

Суть поста можно показать одной-двумя картинками и одной фразой:

'Не Париться, когда ННАДА',

ну и
Переведу-ка я Томаса чуть:
Хотите использовать электронные компоненты на 12VDC в принтере, рассчитанном на 24VDC?

Фантазийные эксперименты по подаче шаговикам нестандартных импульсов,

и запуская свои драйверы при более высоком напряжении?

В этом видео я покажу Вам, как!
Я бы тут конечно добавил, что хорошо-бы ещё добавить пару-тройку напряжений, но не буду грузить Вас,

моего Читателя, своими заморочками по электробезопасности,

и многомерными дилеммами очерёдности запусков различных напряжений.

Просто в 2019-м году - даже такие бюджетные принтера, как например Creality Ender-3,

стандартно комплектуются блоками питания на 24VDC,

и не всегда качественными.

А склады Али и Тао - просто 'ломятся' от рассыпухи предыдущего поколения, на стандарт 12~19VDC.

Собственно - к Земноводному, German-Euro-Style.

Приятного просмотра!

С Уважением,

Ski.

P.S.1.

Use the WRONG parts on any 3D Printer!

Thomas Sanladerer Опубликовано: 24 мая 2019 г.

https://youtu.be/k9Yy8OxohGI
[]

P.S.2.

Думаю, большинство - знает,

как именно сделать из ненужного ATX-блока питания от персоналки -

хороший лабораторный блок питания С МИНИМУМОМ влезания в его железный корпус?

Ну и напомню, кстати, что ДВА блока питания типа ATX - нив коем случае нельзя ни параллелить,

ни тем более цеплять ПОСЛЕДОВАТЕЛЬНО,

надеясь получить искомые 24 VDC.

Все были предупреждены.

Электричество - не шутка.

[]

Подпишитесь на автора

Подпишитесь на автора, если вам нравятся его публикации. Тогда вы будете получать уведомления о его новых постах.

Отписаться от уведомлений вы всегда сможете в профиле автора.

4
Комментарии к статье

Комментарии

24.05.2019 в 16:38
0

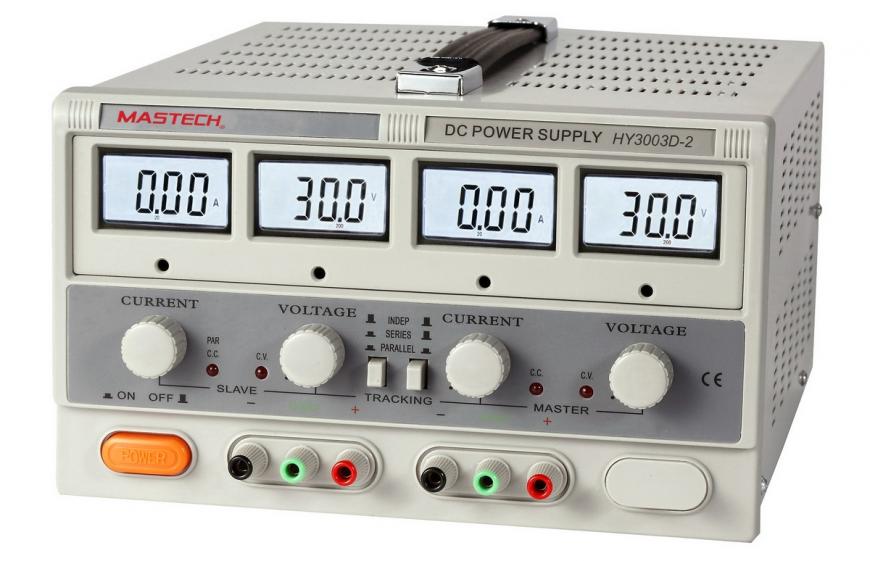

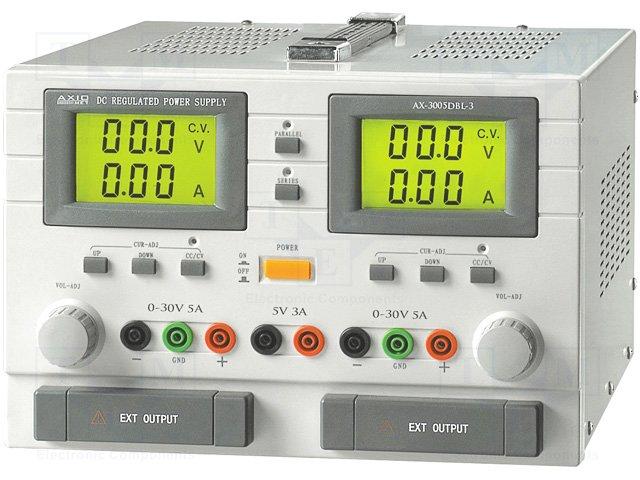

+Update#1: Приложу ещё несколько картинок насчёт эргономики и наглядности выбора модели KБП для Оператора-Лаборанта:

Как видите - модели - разные, компоновка - тоже.

Вероятность ошибки Оператора в разное время суток и подпития - тоже...

Я бы всё-же акцентировал внимание сначала - на различных системах защиты (например от К.З.),
а потом уже на то, в какой  конкретно 'эргономике' Вы видите работу по подбору параметров.

Например - одной рукой, или обеими руками ... ;-)

* * *

+Update#2: Музыка в тему:

https://youtu.be/XsrgTOn1AsY?t=192

https://youtu.be/TpYadg52IJg?t=178

https://youtu.be/wwM-VajsBM4?t=223

* * *
+Update#3: Обзор, только что вышел:

Клоны Прюши в 2019-м, и перечень Алтернативных кинематик по состоянию на май'2019:

Matterhackers Pulse
BEEVERYCREATIVE B2X300 DIY Kit
Snapmaker
Tiertime UP mini 2 ES
Flashforge Creator Pro
CR-10S Pro
Хотя принтеры Prusa i3 MK3S предлагает исключительное качество печати, надежность и достойную цену,
есть качества, которых этой модели не хватает.
Просмотрите спецификации избранных Prusa-клонов и их альтернатив,
чтобы увидеть бонусы и плюшки, которые они предлагают.
Not Everyone Wants A Prusa: Best Prusa i3 MK3S Clones and Alternatives in 2019

by Azzura Lalani, 11 minutes ago

https://all3dp.com/1/best-prusa-3d-printer-alternatives

[]

24.05.2019 в 20:07
1

+Update#4:  Вышла НОВАЯ версия Ардуино Нано, причём аж в четырёх вариантах!

Что-то пятница полна новостей... как из ведра...

There are four new boards available, starting from 10 US$EA:
  • Arduino Nano Every; “everyday” board; US$ 9.90 ;
  • Arduino Nano 33 IoT; internet-connected; US$ 18.00 ;
  • Arduino Nano 33 BLE; Bluetooth-connected, and low-power; US$ 19.00 ;
  • Arduino Nano BLE Sense; Bluetooth-connected, small and low-power but also has a range of onboard sensors; US$ 29.50 ;
https://all3dp.com/4/arduino-launches-new-affordable-nano-microcontroller-boards

Цены на Штатовском рынке -

https://store.arduino.cc/usa/new-products

Сравнительные фото с оборотом базовой модели и прокачанной:

ski
25.05.2019 в 08:35
1

Надо сравнить с той же ESP8266 и ESP32. Пока что, кроме в 6 аналоговых пинов, особого преимущества не видно.
Посмотрим насколько китайцы удешевят эту версию и будут ли вообще связываться.

25.05.2019 в 17:21
0

Посмотрим насколько китайцы удешевят эту версию и будут ли вообще связываться.
Cложно сказать, скорее соглашусь.

Итальянцы явно пошли по пути 'бутерброда', и это сразу видно.

Думаю китайцы поступят гораздо проще: сделают двухэтажную гибридную ИМС, по образу и подобию технологии СССР: Китайцы эту технологию замечательно применяли ещё в эпоху картриджей 'Денди'/Famicom:

ski
25.05.2019 в 21:51
1

Китайцы эту технологию замечательно применяли ещё в эпоху картриджей 'Денди'/Famicom:
Нууу..... паук из ковара  для  Поднебесной и до нынешного времени 'инопланетная' технология.
сделают двухэтажную гибридную ИМС, по образу и подобию технологии СССР:
все фото являюся микросборками,  (ур1 с натяжкой можно считать гибридом)

25.05.2019 в 22:54
0

... все фото являюся микросборками ...
Меня схемотехнике учили видимо - иначе, для меня - это всё - гибридные ИМС, сочетающие разные разности на одной модульной подложке.

Определение микросборки по последнему ГОСТу я перечитывать не буду, а вот залить эпоксидкой - было точно принято ещё в СССР-е ;-)

, только там ещё и хитрый лак был, в особенности в военных микрухах ;-)

ski
26.05.2019 в 00:06
2

Arduino Nano 33 IoT; internet-connected; US$ 18.00 ;
Arduino Nano 33 BLE; Bluetooth-connected, and low-power; US$ 19.00 ;
Arduino Nano BLE Sense; Bluetooth-connected, small and low-power but also has a range of onboard sensors; US$ 29.50 ;
Когда вижу ценники на подобные решения - всегда задаю вопрос - зачем оно надо, при том что за эти деньги можно купить полноценный компьютер Orange PI.... по той же причине не осваиваю пока ESP32, ибо цена не оправданно высока. На деле дешевле обходится связка ESP8266 + STM32 (около 200р) против ESP32 (600р)

26.05.2019 в 01:21
0

зачем оно надо
Нога-в-ногу - замена.

OrangePi (Raspberry-Pi) имеет свой размер и формфактор, не говоря уже о распиновке.

Да, процессорная мощь - больше, но количесвто датчиков и периферии больше у семейства Ардуино.

Так что лучшим решинием будет не взаимозаменяемость а дополнение,
иначе говоря

сочетание Arduino + RaspberryPi.

Здесь же предлагается не замена, а альтернатива RaspberryPi - другим процессором,
но с распиновкой Ардуино,
убирая дублирующиеся модули типа WiFi и/или BT.

Насколько я понимаю, эта итальянская среда разработки - не совместима ни с IDE-RaspberryPi ни с  IDE-STM32.

Вы наверняка прочитали спеку и видели, что 'там' - уже АРМ-процессор, а не Атмеловский контроллер.

Фишка в том, что среда IDE-Arduino - всё та же.

26.05.2019 в 00:01
2

Выскажу свои несколько копеек по поводу БП.....

Я понимаю, что задача автора видео - была донести понятным языком до всех тонкости..... но по моему - если человек понимает что такое мосфет - то для него не будет новостью, что N-мосфиты коммутируют землю. А для тех кто не понимает такие мелочи - им и лезть в схемотехнику, запрещено здравым смыслом..... соответственно если у нас коммутируется масса - VCC можно ставить на всех компонентах любое.

Я в своем принтере в итоге пришел сам, после долгих танцев с бубнами и АТХ блоком питания, к мульти-питанию. Сейчас у меня отдельно трудится БП на моторы, отдельно на хотэнд, стол от 220... по мне данная топология - самая правильная и избавляет от множества проблем по питанию. Можно долго бороться с шумами по шине питания, но если копнуть глубже - эффективно бороться с ними будет очень сложно. Нужно серьезно рассчитывать места включения фильтров, рассчитывать емкости фильтров практически подбором, и все равно это не даст полного избавления.

Зачем оно вообще нужно? Ну во первых у нас все термисторы используют опорное напряжение, выпрямленное от общего питания. Вч помехи могут легко преодолевать DC понижайку, не в теории, а на практике.

Ничего личного к автору поста - дело хорошее, нужное! Но очень поверхностное и слегка профанское, в духе оригинального блога.

26.05.2019 в 01:13
0

по мне данная топология - самая правильная и избавляет от множества проблем по питанию
Исторически ведь так и было(вспомним i8080 да 4116), только тогда - блоки питания всё-таки делались на мультинапряжения,
и соответственно - разными производителями по каждую настольную систему - отдельно.

Сейчас - проще поставить щиток с удлинителем-разветвителем, да по блоку питания на каждого потребителя (с соответствующим LED-инжикатором 'Ready'). достаточно типовыми и стабилизированными до определённой точности - и всё.

Не горит лампочка (мерцает) - просто меняй БП.

ski
26.05.2019 в 01:26
1

С одной оговоркой - проще китайцам :) в серьезных девайсах блоки являются достижением с полным циклом потребления на всех значениях переменки, а не только на пиках...

26.05.2019 в 08:45
2

Ну и напомню, кстати, что ДВА блока питания типа ATX - нив коем случае нельзя ни параллелить,
Почему? Кто запретит? Ставим силовые диоды на выходах и хоть 10 цепляем. Главное чтобы после выхода каждого ИБП стоял диод чтобы не пропускал в обратную связь шима напряжение с другого ИБП.

26.05.2019 в 15:02
0

Кто запретит
Да, нет, никто не запретит, но большой соблазн всегда есть 'забыть' про те диоды, о которых Вы пишете.

Также надо не забыть про синхростарт, нагрузочные реостаты ;-) и радиаторы охлаждения.

Для полной холистики паяния.

Почему-то китайцы до сих пор не выпускают таких 'согласующих' устройств,

видимо не всё так там просто.

ski
26.05.2019 в 15:17
1

Ума нет - уже калека)
Про синхронизаторы опять же ни кто не держит нагрузку прямой вклаемую с бп одновременно. Обычно включается источник, потом включают нагрузку. Хотя если нагрузка не шимится сразу, то можно и не извращаться.

26.05.2019 в 16:49
1

Главное земли у БП не забыть ссоеденить, а то будете ловить феерические глюки и выгорание разных компонентов

26.05.2019 в 21:42
0

Главное земли у БП не забыть ссоеденить
А вот в этом как раз вопрос.
По Земле БП тоже можно согласующие диоды поставить, а соединять соответствующие плюсы.

Неочевидно пока не доказано.

https://ru.aliexpress.com/item/Dual-Triple-Power-Supply-Adapter-Connector-Relay-Adapter-Link-Multiple-add2PSU/32692981490.html?spm=2114.10010208.1000016.1.30mh6F&isOrigTitle=true https://youtu.be/UFGJntoGN3I

https://youtu.be/fECpMr1Kqj8

https://youtu.be/nSIEUVB83nU

ski
26.05.2019 в 21:56
1

А вот в этом как раз вопрос.
По Земле БП тоже можно согласующие диоды поставить, а соединять соответствующие плюсы.

Неочевидно пока не доказано.
И что получишь на выходе ссоеденив плюсы? У тебя каждый БП имеет разность потенциалов между своим плюсом и своей землей. Тебе надо их выровнять. Самый простой вариант ссоеденить земли.
Я конфиг с 2-3 бп использую уже года три как.

26.05.2019 в 22:09
0

Я конфиг с 2-3 бп использую уже года три как.
Верю, но подробностей для повторения Вашего подвига не увидел.

ski
26.05.2019 в 22:16
1

Верю, но подробностей для повторения Вашего подвига не увидел.
А в чем подвиг то?
Вы кстати возьмите мультиметр и померьте напряжения между землями ваших бп. и между плюсами. Удивитесь.

26.05.2019 в 23:21
0

Вы кстати возьмите мультиметр и померьте напряжения между землями ваших бп. и между плюсами
Не буду, потому как устал нюхать горелые кондёры.

Нормальной и доходчивой инструкции видимо от Вас я тоже не увижу.

Поэтому буду ровно как Томас - городить по одному БП на потребитель.

Кулибины.

ski
26.05.2019 в 23:28
1

Нормальной и доходчивой инструкции видимо от Вас я тоже не увижу.
Эм.. Инструкция по кинуть 1 провод? Смешно. Просто берете и одним проводом ссоединяете земли на БП. Тогда у вас не будет внезапно разности потенциалов между ними. Просто элементарные основы электричества.
Поэтому буду ровно как Томас - городить по одному БП на потребитель.
И если у вас будет 1 бп на контроллер и 1 бп на что то что он шимит, то вы получите разность потенциалов между их землями, и что то у вас сгорит.

26.05.2019 в 23:46
0

Инструкция по кинуть 1 провод? Смешно.
Да вроде нашёл и без Вас, секретчик Вы наш.

И диоды - в избытке, и балласты.

Вот схемка - как раз на два и более БП ATX: Паяльник, калькулятор, методика расчёта  и два амперметра - желательны, если говорить про +12VDC.

Отсюда:

https://elwo.ru/publ/skhemy_blokov_pitanija/parallelnoe_soedinenie_kompjuternykh_blokov_pitanija/7-1-0-558

https://elwo.ru/publ/skhemy_blokov_pitanija/kak_soedinit_vmeste_neskolko_bp_atx_praktika/7-1-0-559
