Добрый день!

Сегодня мы расскажем об ортопедических 3D сканерах бренда ScanPod3D.

В последнее время производители обуви и стелек, ортопедические салоны и медицинские центры все чаще внедряют в свой рабочий процесс 3D сканеры для ног для создания трехмерных моделей, которые, в отличие от двухмерных изображений, дают полное представление о проблемах и потребностях клиента или пациента и предоставляют более широкий инструментарий для создания кастомизированного предложения.

Компания ScanPod3D специализируется на производстве аддитивного оборудования для ортопедии. В линейке сканеров для ног на данный момент представлено 6 моделей: от небольшого сканера для одной ноги USOL весом менее 5 кг до более продвинутого UPOD-HD с разрешением снимков FULL HD.
В данном обзоре мы подробнее расскажем о трех моделях 3D сканеров: USOL, UPOD-S и UPOD-HD.
Они принадлежат к разным ценовым категориям и заточены под различные задачи.
Все вышеперечисленные модели создают точное цветное или монохромное 3D изображение стопы, с которым далее можно работать в фирменном ПО. Все они сканируют ноги с разной степенью нагрузки: с полной, частичной и без нагрузки, что позволяет ортопеду поставить более точный диагноз пациенту и дать соответствующие рекомендации.
Теперь подробнее о каждом из них…

USOL
Это самый компактный сканер из представленных, его вес составляет всего 4.7 кг. Отличается хорошей скоростью, портативными размерами и бюджетной ценой. За один раз сканируется одна стопа, но также есть модель USOL-DUO, которая может сканировать 2 стопы одновременно.

На передней панели расположена вертикальная планка с лазером, которая помогает выровнять стопу и лодыжку. Сзади идет небольшая выдвижная планка с камерой для выравнивания пятки.
Сканер можно использовать и вертикально с помощью специального штатива.
Скорость сканирования у USOL даже выше, чем у его собратьев, и составляет 2.9 секунды (1.9 секунды при скоростном сканировании).
Платформа выдерживает вес до 180 кг.
Высота сканирования 80 мм, что значительно ниже других моделей. Поэтому данный сканер в большей степени рассчитан на создание индивидуальных ортопедических стелек для обуви.
UPOD-S
UPOD-Sпредставляет собой достаточно компактное устройство весом всего 10 кг с лаконичным дизайном, которое рассчитано на 3D сканирование одной ноги за раз.

Максимальная весовая нагрузка на платформу сканера составляет 130 кг, что на 50 кг меньше, чем у USOLи UPOD-HD.
Размер области сканирования: 330 мм×130 мм×115 мм. Высота 115 мм позволяет сканировать ногу от стопы до лодыжки. Но и скорость сканирования несколько больше, чем у USOL - 3.2 секунды в одну сторону.

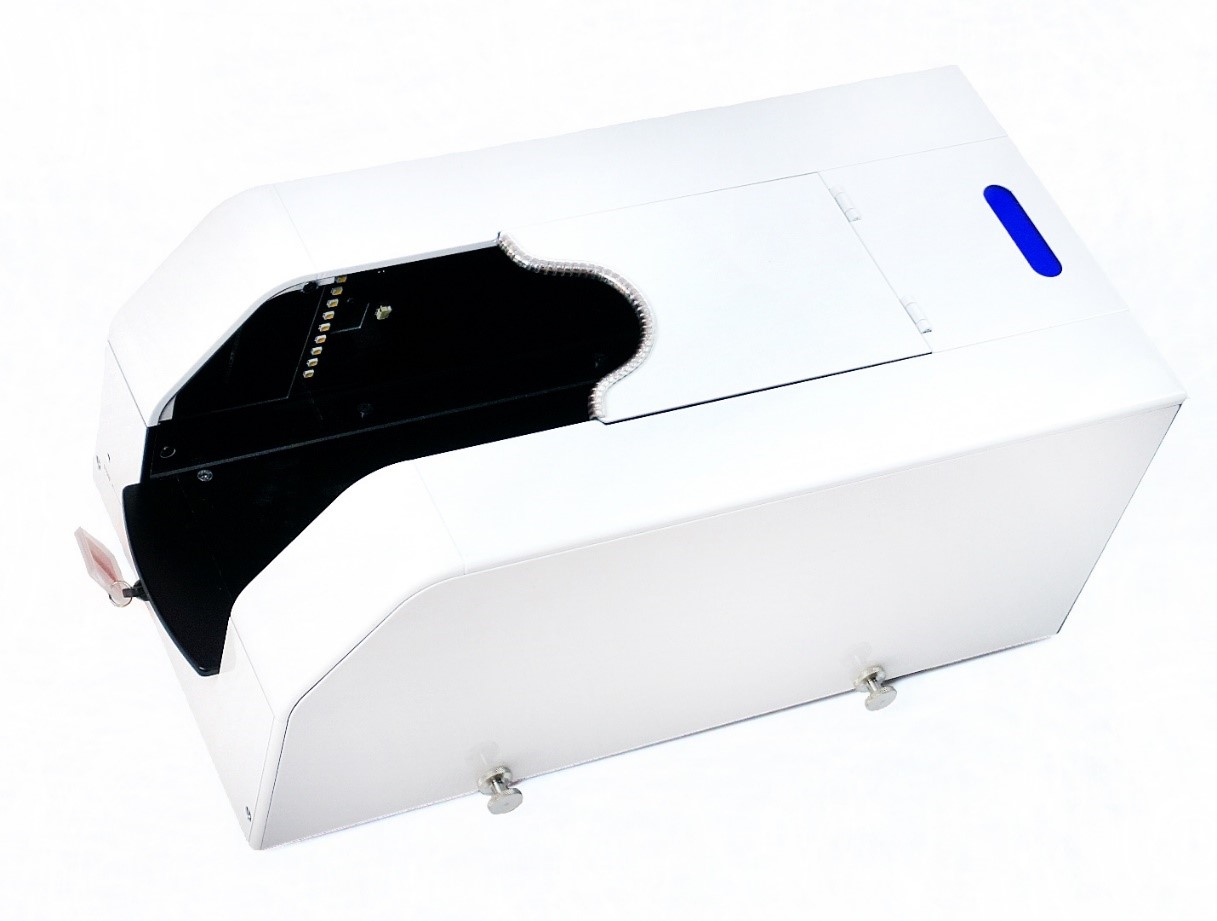

Для создания необходимого затемнения во время работы предусмотрена белая пластиковая пластина-крышка с выемкой и удобной силиконовой окантовкой для ноги. Дополнительного затемнения или экранирования не требуется.
PREVIEW
На верхней панели сканера предусмотрен датчик сканирования, который мигает голубым цветом во время работы.

Сзади расположены разъемы для подключения к питанию, компьютеру, кнопка включения, индикаторы камер и места для фиксации стойки с монитором.
Внутри сканер выглядит следующим образом:
Со всех сторон размещены диодные ленты для подсветки сканируемого объекта, также внутри расположены 3 камеры: правая, левая и центральная.
Благодаря большой высоте сканирования, границы использования сканера расширяются и UPOD-Sможно использовать как для изготовления стелек, так и для создания обуви.
UPOD-HD
Это наиболее дорогой сканер из представленной линейки. Все потому, что он является высокоточным и позволяет сканировать ноги в формате Full HD. Погрешность сканирования составляет всего 0.5 мм (у собратьев – 1.0 мм).
Также у UPOD-HD очень большая область сканирования – 380х180х180 мм. Эта модель идеально подходит для изготовления обувных колодок. Максимальная весовая нагрузка составляет 180 кг.

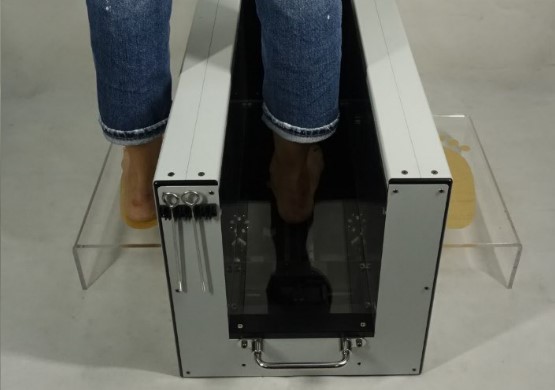

UPOD-HD выглядит более топорно по сравнению с другими моделями, но видно, что собран очень добротно.
Скорость сканирования несколько побольше, чем у предыдущих моделей – минимум 5.9 секунды, максимум - 11.9 секунды.
Слева сканирование HD, справа – без HD:
По изображениям видно, что разница достаточно существенна и если необходима филигранная точность – это оптимальный вариант.
Комплектация
Комплектация у USOL, UPOD-S и UPOD-HD практически идентична: адаптер питания, ножной переключатель, ступени для ног, USB-кабель, лицензионный ключ.
У UPOD-S также предусмотрены транспортировочные ключи. А у UPOD-HD в комплекте идет NUC – мини-ПК от Intel с необходимыми системными требованиями.
Для удобства использования и создания равномерной нагрузки во время работы, в комплекте предусмотрены две ступени для ног с каждой стороны сканера со специальными креплениями для надёжной фиксации. Они устанавливаются на одном уровне с площадкой для сканирования. Стопы при этом находятся на одном уровне в естественном положении.
Работа со сканерами и их возможности
Чтобы начать работу, у UPOD-S первым делом необходимо удалить из гнезда транспортировочный ключ, который предохраняет механизм от повреждения при перевозке.
Далее проводится стандартная калибровка сканера.
Она выполняется автоматически через программное обеспечение, которое поставляется в комплекте, и не занимает много времени.
Запустить сеанс сканирования можно как через интерфейс ПО, так и с помощью удобного ножного переключателя, идущего в комплекте.
Для работы со сканерами USOL и UPOD-Sне требуется сложное дополнительное оборудование, технические требования вполне стандартны. У UPOD-HD системные требования выше, поэтому производитель позаботился о своих пользователях и положил в комплект со сканером мини-ПК с необходимыми параметрами.
У всех сканеров есть нюанс - они подключаются к компьютеру только с операционной системой Windows 10. С другими ОС сканеры пока не работают, однако программное обеспечение находится в свободном доспупе и имеет широкие возможности для индивидуальной разработки.
Для UPOD-S дополнительно можно заказать монитор, мини-ПК и высокую стойку для их расположения, которая монтируется к сканеру. У стойки универсальные крепежные отверстия, к ней можно прикрепить любой другой монитор.
Сканеры ScanPod3D выгодно отличаются от аналогов, представленных на рынке, способностью захватывать как цветную, так и монохромную текстуру снимков при этом поддерживая скорость полного сканирования на хорошем уровне с совсем небольшой погрешностью печати.
Возможность отображения цветной текстуры снимков позволяет получать больше информации и точнее выявлять зоны отклонения от норм. Результаты сканирования отображаются в натуральную величину.
Программное обеспечение
В качестве ПО у сканеров используется фирменный многофункциональный софт. Там предусмотрен широкий спектр функций и параметров для диагностики и анализа.

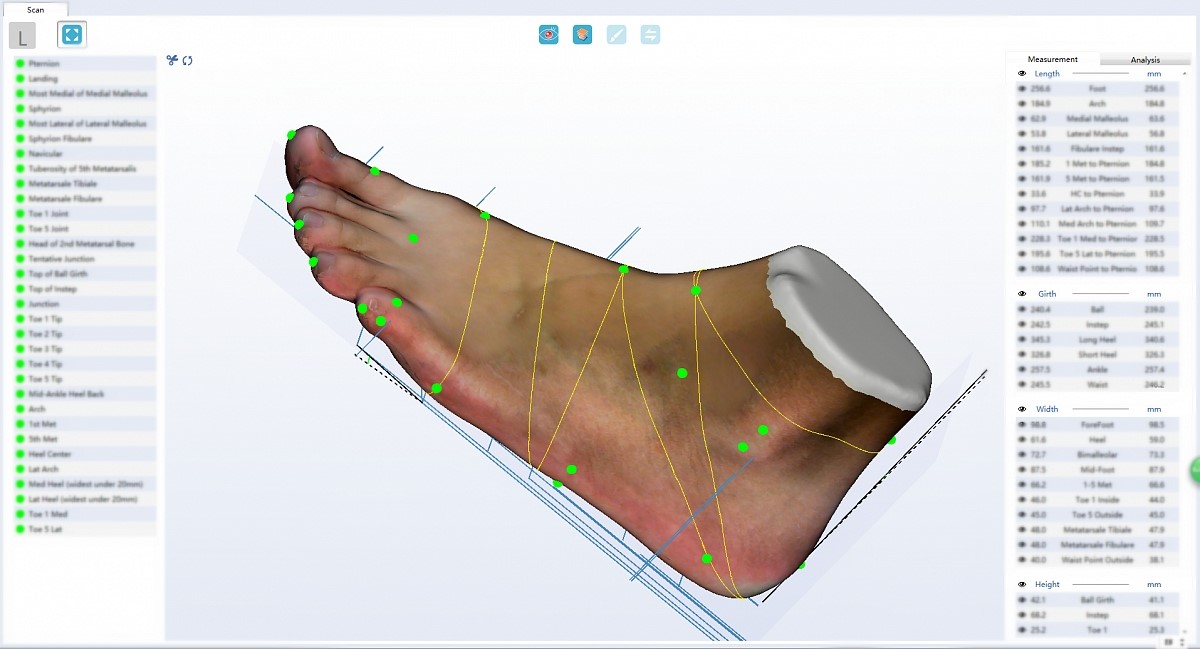

Полученные снимки можно поворачивать, изменять размер, текстуру отображения, проводить до 43 различных измерений, а также сравнивать снимки обеих стоп как на текущий момент, так и в динамике.
ПО проводит автоматическую диагностику свода стопы, большого пальца и пятки на основании параметров геометрии стоп. В функциях предусмотрено автоматическое формирование отчётов об итогах работы в формате PDF.
Для создания индивидуальной ортопедический обуви и стелек разработан целый ряд функций.
Возможно сканирование не только стопы, но и слепка, и колодки.
Также можно настроить RX формы для изготовления кастомарных стелек или обуви.
Результаты сканирования можно сохранять и экспортировать в различных форматах: STL, WRX, JPG, PNG и CSV.
Программное обеспечение поставляется с открытым кодом и расширенными возможностями для программирования.
Упрощена система интеграции с базами данных. Коме того, есть возможность настроить его под собственную марку и зашифровать данные сканера для обеспечения безопасности.

Итоги
В обзоре мы представили вам 3 модели сканеров бренда ScanPod3D под разные задачи в 3-ех ценовых категориях.
Самый бюджетный и компактный сканер USOLза 320000 руб. Если вам не нужна HD-точность и устроит меньшая высота объекта сканирования, этот сканер идеально подойдет. В первую очередь он предназначен для изготовления стелек.
Более дорогой UPOD-HD за 890000 руб. в основном используют для разработки обувных колодок или кастомизированной обуви. Он предоставляет высочайшее качество 3D изображения и большую область сканирования, это главные его преимущества по сравнению с собратьями.
Сканер UPOD-Sза 650000 руб. можно назвать золотой серединой и по цене, и по предлагаемым возможностям. Его можно использовать и для изготовления стелек, и для создания ортопедической, спортивной и любой другой специализированной обуви.
Все 3 модели являются профессиональными инструментами для ортопедического сканирования и предоставляют огромный функционал. Они очень просты в освоении и эксплуатации, имеют надежную конструкцию, высокую скорость сканирования. Фирменное ПО ScanPod3D заслуживает особого внимания, так как предоставляет широчайший спектр функций и возможностей.
Сканеры являются хорошими вариантами для применения как в медицине, так и в сфере изготовления индивидуальных ортопедических стелек и обуви. Они будут главными помощниками в разработке и создании спортивной и терапевтической обуви, идеально подходящей для каждого заказчика. А доступная цена в сравнении с аналогами даёт конкурентное преимущество.

Заказать ортопедические 3D сканеры можно у нас на сайте https://cvetmir3d.ru/
Присоединяйтесь к нам в соц. сетях, чтобы быть в курсе последних событий:
Команда компании Цветной Мир
Подписаться на 3Dtoday
5
Комментарии к статье

Комментарии

16.06.19 в 23:20
2
Это же оптический сканер, пусть даже и со структурированным светом (небось мастрячите дорогущий проектор вместо простенького диапроектора с фиксированными карточками), даже без собственно процессора, если ему требуется внешний комп!

За что 300+ т.р.? И всего 1 год гарантии. Его девственницы с алмазными ливчиками упаковывали?
Даже не так! Почему увеличение области печати на 30% увеличивает цену в 2 раза?


p.s. кто все эти люди, которые столько платят за такое железо?
17.06.19 в 12:10
0
примерно такая же мысль возникла: обычный сканер А4 (или даже ксерокс), перевод ч/б скана в карту высот, печать стельки.
17.06.19 в 08:51
0
По дизайну, качеству сканирования, стоимостным и компоновочным решениям вопросов не возникло, всё на достаточно достойном уровне для отечественного производителя, и адресная ниша вполне ясна

Дело очень нужное, так как за последние десять лет типовая обувь становится всё хуже и хуже, даже у таких компаний как Ecco и Clarks, считавшиеся ранее фабрично ортопедическими, ну а про беговые кроссовки без вынимающихся стелек я и напоминать не буду.

Вопрос у меня к вот этой фразе:
Стопы при этом находятся на одном уровне в естественном положении.
Ок, уровень мы выставили, и у всех конечно ноги - одной длины ;-)
Речь о другом.
Когда стопа ПЛОСКО поставлена, то сканировать её разумеется легко.

Но это - не есть естественное положение стопы В ОБУВИ, которая уже должна немного поддерживать и "подсобирать" РАСПОЛЗШУЮСЯ стационарно по стеклу сканера - стопу.

Посему - вопросы по самой ортопедической методологии (для оператора такого прибора):


1. Каковы допуски от ортопедов по изменениям стопы в этом (вышеописанном/типовом) случае? Босиком мы с Вами по заплёванным улицам - вроде бы не ходим.

2. Кроме "распущенной" стопы и "собранной" стопы, учитывается ли элементарный отёк ноги в конце типового 9-ти часового рабочего дня?

3. Как правильно называются эти коэффициенты в прилагаемой Вами к прибору программе?


Увы, пока ничего этого в Вашем красивом тексте статьи я не увидел, а за испрашиваемую цену - ответы на эти вопросы должны быть для Вас очень легки.
17.06.19 в 14:00
1
Добрый день, мы не производим ортопедические сканеры, а являемся дистрибьюторами бренда ScanPod3D.

Относительно длины ног, да,конечно, не у всех ноги одинаковой длины, но человек большую часть времени ходит по относительно ровной поверхности: улица, офис, дом. Соответственно естественное положение для ног стоя - относительно ровная поверхность, на которой и должно проходить сканирование для получения верных результатов.
Подставки как раз и создает такую поверхность, плюс дает возможность разным образом распределять нагрузку. Можно отсканировать ноги в сидячем положении без нагрузки, стоя с полной нагрузкой на одну ногу или с частичной нагрузкой, таким образом складывается более полная картина о ногах пациента.
Цель использования сканера для ног как раз в создании по полученным данным обуви или стелек, оптимальных для определенного человека, в определенных условиях использования обуви, корректирующих индивидуальные проблемы и недостатки.
Программное обеспечение, которым компания ScanPod3D оснащает сканеры, можно подробнее посмотреть на видео в обзоре, где видны названия измерений, их количество и каким образом можно работать с полученными снимками.
17.06.19 в 19:35
1
само собой это не к вам притензия, вы только продаете готовое

Правильный 3d-сканер стопы - это матрица подпружиненных шипов, когда человек наступает на них, они должны провалиться, вот уже эту конфигурацию необходимо отсканировать. Дело в том что нога - это комбинация мягких и твердых тканей, для 'правильного соединения' этого месива и жесткой обуви необходима конструкция, обратно пропорциональная жесткости в каждой точке (т.е. в тех местах, где ткань мягкая - нужно жесткая поверхность, а где твердая - соответственно мягкая.).

По уму нужно два скана - в момент касания и в момент уравновешивания нагрузки, но использование этой информации вопрос исследования.
18.06.19 в 08:32
0
Добрый день
Благодарю Вас за подробный ответ.
18.06.19 в 00:51
1
Чет вы намного лет опоздали. В Европе, хотя бы той же Швеции, в самих магазинах обуви эти стельки делают "не отходя от кассы" индивидуально под ногу клиента. Уже не говорю о брендах обуви типа haglofs, которые с завода делают стельки специальные. Их нагревают в духовке до определенной температуры, вкладывают в обувь и надо постоять 2 минуты. Принимают форму стопы и вуаля. При этом ценник там в пределах 20 евро.
18.06.19 в 13:50
0
Ну я бы поспорил, что продукт того что вы описываете не будет являться ортопедической стелькой (вот от слова совсем), но да ладно. В целом да, я согласен, технологии есть, и есть конкуренция, но может, просто такие цены нормальны для этой ниши.
