Печатная плата и корпус для экструдера

arelav
Идет загрузка
Загрузка
07.05.2020
3185
45
Личные дневники

Подпишитесь на автора

Подпишитесь на автора, если вам нравятся его публикации. Тогда вы будете получать уведомления о его новых постах.

Отписаться от уведомлений вы всегда сможете в профиле автора.

10

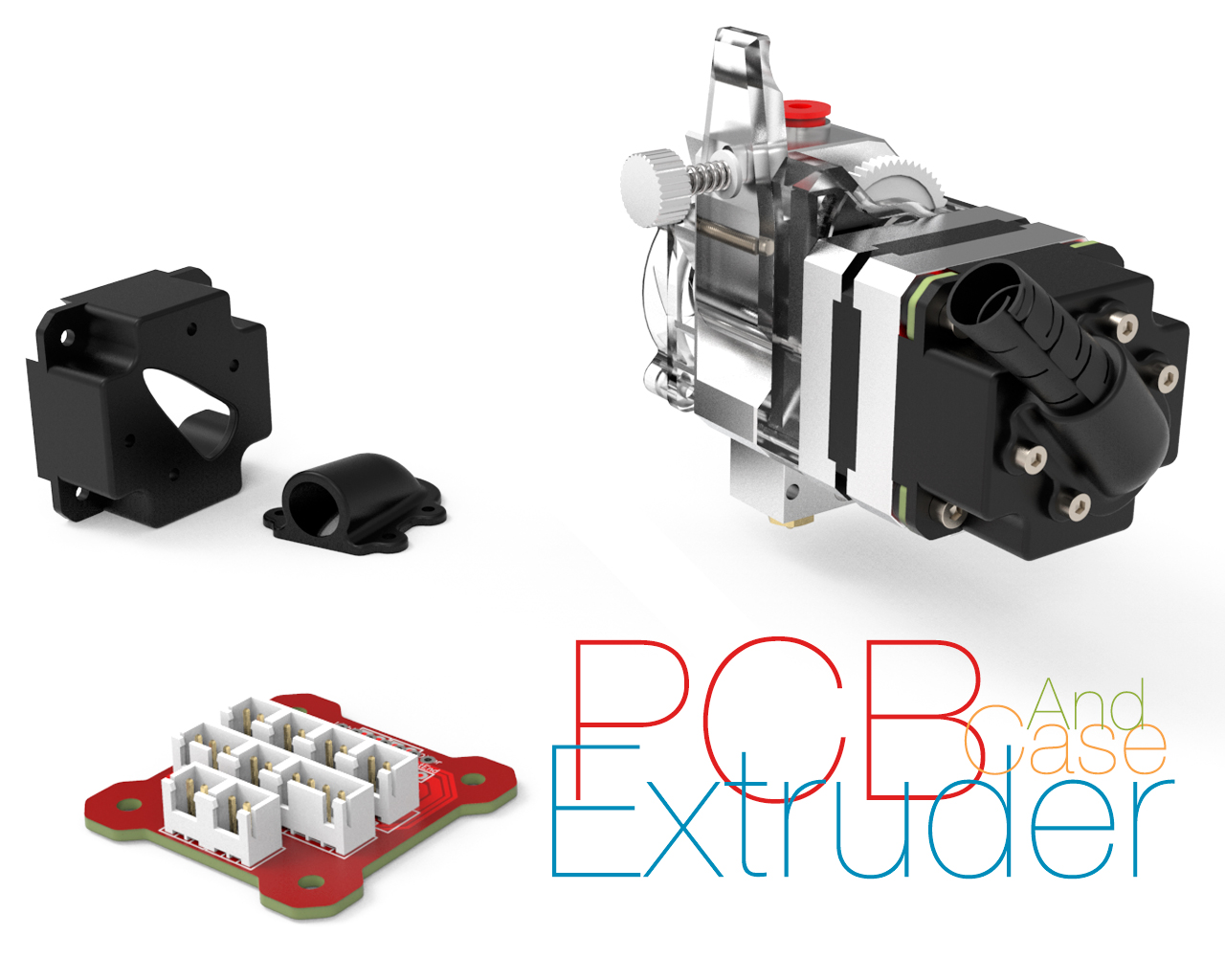

Постепенно компоненты собираются вместе для нового обновления принтера. На этот раз доставили замечательный экструдер и различные мелочи для него. Конечно, возник вопрос о новой проводке и ее организации, и на этот раз я решил сделать печатную плату для легкой установки компонентов экструдера.

Модели STL, Гербер-файлы, сопутствующие ссылки как всегда здесь: https://www.thingiverse.com/thing:4343142, а печатные платы можно быстро и недорого заказать на PCBWay
