Конкурент устройствам Stratasys? 3D принтер Funmat PRO 410 - подробный обзор от 3DTool.

Всем привет, друзья! С Вами компания 3DTool!

Высокотемпературная печать тугоплавкими материалами, настоящий фронтир в аддитивных технологиях в широком смысле и для FDM 3D-печати, в частности. Появление первых пилигримов на рынке в этой области, ознаменовало период повышающегося спроса от производств, промышленного и бизнес сегмента на прочные и долговечные 3д печатные изделия и надолго закрепило статус успевших в этот поезд производителей. Одним из таких производителей стала компания Intamsys, базирующаяся в Китае. Мы уже знакомили Вас с их базовым устройством – Funmat HT, в серии видео на нашем youtube-канале, а в этой статье, постараемся рассказать что же такое настоящее европейское качество по цене китайского масс маркета с возможностями топовых брендов в одном флаконе, на примере флагмана этого производителя – высокотемпературного FDM 3D-принтера для серьезной печати: Intamsys Funmat Pro 410

1 Общая информация

Компания Intamsys образована в 2012 году в Шанхае, но действительную популярность снискала, только в последние годы.

В 2017м году, производитель анонсировал свою флагманскую, на тот модель 3D-принтера Funmat HT. Данный 3Д принтер, обладая доступной по сравнению с аналогами ценой, тем не менее не уступал в качестве печати высокопрочными, тугоплавкими материалами.

Основное отличие 3Д принтеров Intamsys от конкурентов на китайском рынке, позволяющее метить в высшую лигу – большое участие иностранных инвесторов, строго контролирующих разработку и повышающих планку качества всей продукции. Именно это позволяет действовать на равных с глобальными производителями. Например, совсем недавно, в феврале 2021го года, Intamsys закрыл еще один раунд инвестиций от венчурного фонда Sequoia Capital China, не говоря о том, что количество дилеров, дистрибьютеров и прямых партнеров этого производителя растет во всем мире ежеквартально. Как легко догадаться - Intamsys нацелен на экспансию рынка высокопрочной 3Д печати по всему миру и старается соответствовать данным амбициозным задачам.

Среди партнеров компании – крупные промышленные холдинги в авиа и автомобилестроении, разработке, медицинской и исследовательской (научной) области, а также в области добычи полезных ископаемых.

Все эти сотрудничества позволяет заключать бизнес кредо компании – делать качественно и надежно. И конечно же, очень важным плюсом в данном случае является наличие собственных производственных мощностей для изготовления собственной тугоплавкой термополимерной нити разных составов. На данный момент Intamsys предлагает 6 типов тугоплавких филаментов собственного производства. Среди них нейлон, полиэфиримид, полифенилсульфон, полиэфиркетонкетон и другие. На ряду с тугоплавкими термопластами Intamsys предлагает «коробочное» решение для более широких задач – привычный 3д печатникам PLA и ABS.

2 Характеристики и комплектация

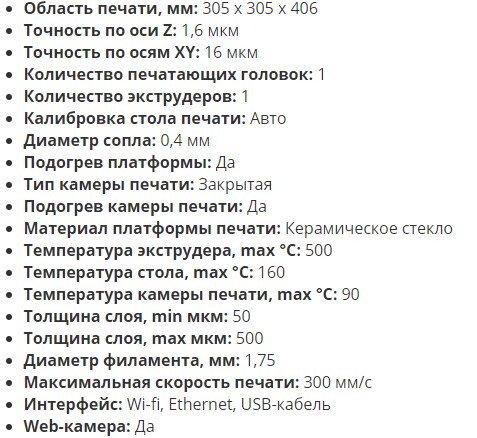

По традиции, перед тем как познакомиться с самим устройством ближе, рассмотрим его заявленные характеристики, комплектацию и постараемся создать первое впечатление.

Funmat Pro 410 - FDM 3D принтер для печати тугоплавкими материалами и использования в первую очередь в промышленности и производстве. Да, он реализован в формате «in office use», но это не умаляет его возможностей и достоинств. Давайте опишем основные особенности и плюсы этого устройства, подтвердив или опровергнув данную точку зрения.

Сам по себе, Funmat Pro410 довольно большой 3D принтер. Его вес составляет 200кг при габаритах 720 х 670 на 1460мм. Такую махину трудно будет разместить дома или в гараже, зато он вольготно разместится в средней мастерской или на производстве.

Размер рабочей области Pro 410 достаточен для печати объемных проектов. 305х305х406мм свободного пространства позволяют размещать крупные элементы и оптимизировать работу с подетальной печатью масштабных объектов.

Заявленная толщина слоя начинается от 50мкм, максимальная скорость передвижения П.Б. до 300 мм/с.

Помимо этого, Funmat обладает рядом важнейших особенностей. Во-первых, это двухэкструдерный 3д принтер, что подразумевает печать растворимыми материалами.

Во-вторых, само устройство рассчитано на долгосрочное использование и длительную печать сотнями часов. В-третьих, помимо наличия систем контроля печати, автокалибровки и высокопрочной и точной кинематики, Funmat Pro 410 оборудован полноценной подогреваемой камерой, подогреваемым отсеком пластика и мощной системой вентиляции. Все условия для заявки на победу соблюдены.

Рабочая область устройства может нагреваться вплоть до 90 градусов, тогда как стол способен достигать 160 градусов на поверхности стекла, а высокотемпературный экструдер рассчитан на печать с максимальным нагревом в 500 градусов. Эти параметры позволяют печатать на нем более чем 20ю различными тугоплавкими материалами, мы не соврем, если скажем что все тугоплавкое, что сейчас представлено на рынке в виде 1.75 филамента может быть загружено и успешно напечатано на этом устройстве. А самое важное, что Funmat не имеет системы чипизации катушек, как у более именитых производителей. Это сильно развязывает руки экспериментам и экспериментаторам.

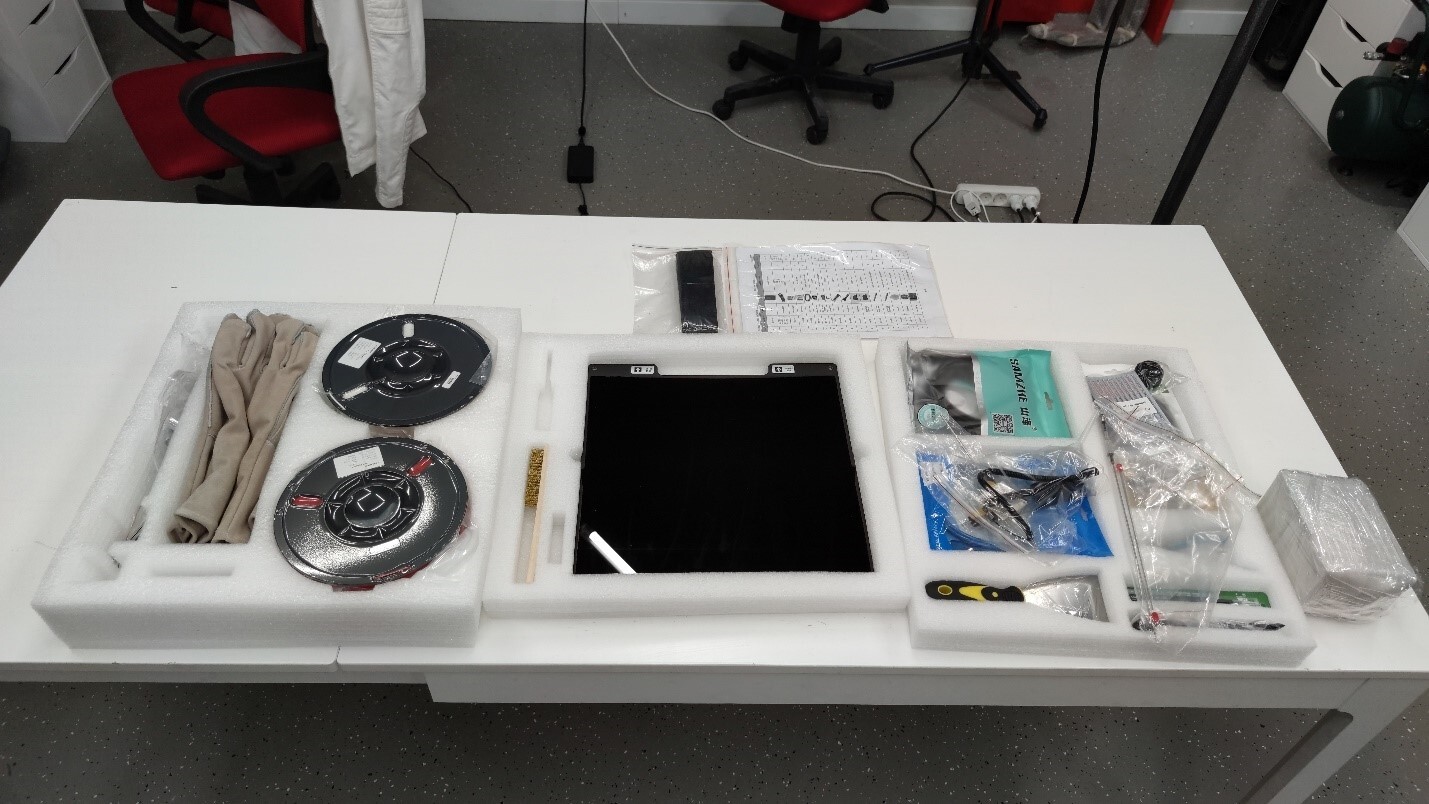

Комплектацию принтера можно назвать богатой, все необходимое для работы и даже чуть больше, в ней присутствует.

Перечислим все предметы по порядку:

• Power cord кабель питания - 1шт
• Ethernet cable Езернет кабель - 1шт
• Usb кабель тип A - 1шт
• Usb кабель тип B - 1шт
• Микро SD карта памяти + адаптер - 1шт
• Кусачки - 1шт
• Пинцет - 1шт
• Шпатель - 1шт
• Сменные стеклянные столы (толстый и тонкий) - 2шт
• Высокотемпературное сменное сопло - 2шт
• Низкотемпературное сменное сопло - 2шт
• Катушки филамента 2 шт - 1шт
• Набор шестигранников
• Торцевой ключ с набором головок - 1шт
• Рожковый ключ - 1шт
• Сапун жидкостного охлаждения - 10шт
• Калибровочный щуп - 1шт
• Термозащитные перчатки - 1шт
• Иглы для очистки сопел - 10шт
• Стяжки - 15шт
• Щетка с медным ворсом для очистки сопла - 1шт
• Воронка для заправки системы охлаждения - 1шт
• Левая щетка сопла (сменная) - 1шт
• Правая щетка сопла (сменная) - 1шт
• Скребок для очистки сопла - 3шт
• Воздушный фильтр (сменный) - 1шт
• Щуп для очистки сопла от клоггинга - 1шт
• Usb флешка - 1шт
• Стилус для сенсорного экрана - 1шт
• Шестигранный ключ с ручкой - 1шт
• Руководство быстрого запуска - 1шт

Как видите, Intamsys не скупились на расходники, это безусловно хороший знак, производитель явно беспокоится об удобстве клиента.

Обратите внимание, в комплекте с принтером идут две катушки PLA пластика. Странное решение для высокотемпературного 3D принтера, но предполагаем, данный материал здесь чисто в ознакомительно-тестовых целях.

3 Внешний вид Funmat Pro 410

Что ж, с характеристиками разобрались, давайте познакомимся с самим устройством тет-а-тет.

Фронтальная часть Funmat 410 Pro

Сверившись с руководством пользователя, обнаруживаем, что спереди корпус принтера делится на 3 основных зоны (Снизу-вверх) – Отсек филамента, Рабочую область и ее дверь, Верхнюю область с дисплеем и крышкой.

На живых фото можно видеть, что Funmat 410 Pro покрашен в красивый темно синий цвет и обладает сдержанным, но лаконичным и приятным дизайном. Большое смотровое окно на фронтальной дверце рабочей камеры логично дополняет образ.

Обратите внимание, в раскрытом видео Funmat 410 Pro занимает не так много места и способен сравнительно компактно разместится в любой подходящей нише. Необходимо только обеспечить доступ к верхней крышке и иногда выкатывать принтер из установленного места для проверки уровня жидкости охлаждения.

Сверху корпуса мы можем наблюдать крупную надпись с названием модели и большой сенсорный полноцветный дисплей. О нем и его функциях мы расскажем далее. Обратите внимание на белую полоску под глянцевой панелью – это система интерактивной подсветки сообщающая оператору цветовые коды состояния процессов печати и подготовки устройства.

Внизу, у самого пола находится просторный отсек хранения материала. Особенностей у этого отсека довольно много, для начала можно отметить, что материал в П.Б. подается именно отсюда, отсек обладает системой взвешивания материала и собственной сушкой. Помимо стенок самого отсека, сверху он закрывается дополнительным сдвижным окном и полностью изолируется от остального корпуса.

Довольно тяжелая дверь рабочей зоны висит на мощных металлических петлях. Само стекло увы, не двойное но довольно толстое.

Дверь оборудована датчиком открытия, фиксируется магнитами, а проем проклеен герметизирующим уплотнителем. Внимание в деталям превосходное!

Ровно так же достойно реализована верхняя часть корпуса – крышка. Она подпружинена газовыми упорами, проем проклеен герметизирующим уплотнителем и подмагничена.

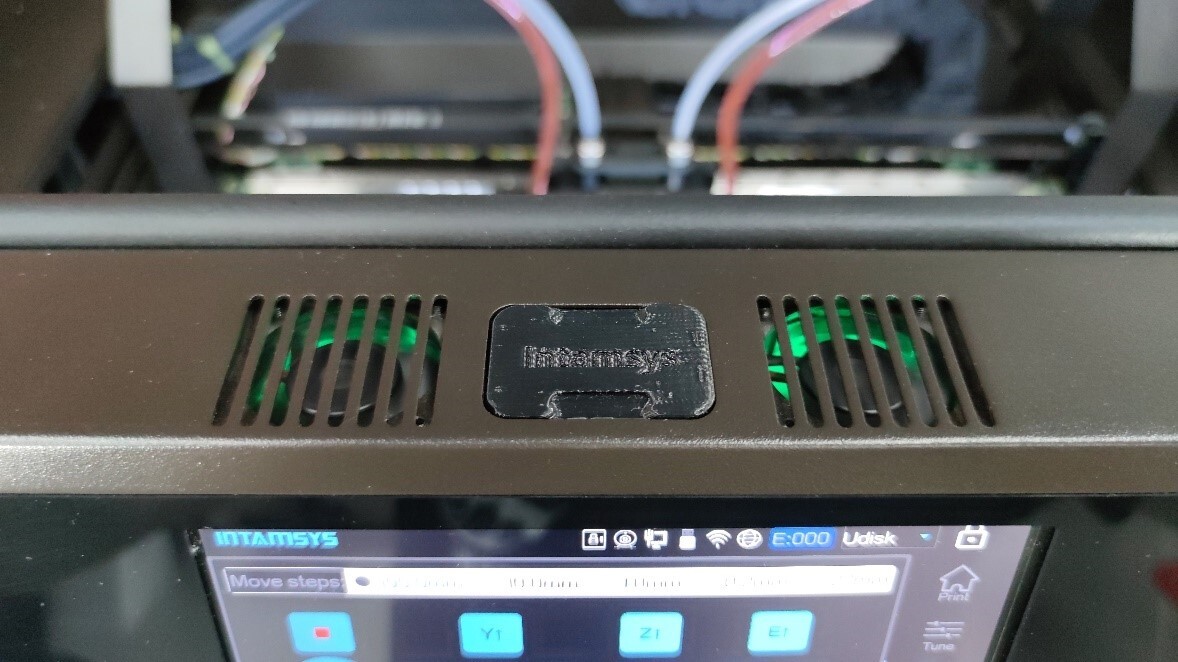

В центральной части передней верхней панели расположились вентиляторы охлаждающие дисплей. Обратите внимание, что в крышке для них выполнена специальная подштамповка, которая не перекрывает к ним доступ воздуха в закрытом положении. А снизу находятся решетки для забора воздуха.

Торцевая часть Funmat 410 Pro

С торца, можно выделить кнопки включения/выключения устройства, разъемы коннекторов и окошко уровня жидкости в системе охлаждения (о нем позже). Сверху мы видим выводные решетки вентялитора охлаждения шагового мотора по X и панель за которой прячется электроника.

Funmat 410 Pro устанавливается на специальную раму с колесиками и винтовыми стопами, которая позволяет легко управлять устройством. Перемещение и установка на новом месте, выравнивание по горизонту выполняются благодаря этому удобно и быстро.

Так же на задней стенке внизу вы видите заводскую табличку и большие вентиляторы системы водяного охлаждения П.Б. через защитную решетку.

С внешним видом на этом вроде бы все, перейдем к деталям и подробно рассмотрим различные узлы устройства.

4 Интерфейс и управление

Теперь давайте познакомимся с органами управления данного 3D принтера и интерфейсом его сенсорного дисплея управления. П.О. коснемся лишь немного в конце статьи, т. к. его подробное описание заняло бы примерно такой же объем материала, если будет интерес со стороны читателей, мы подготовим отдельный обзор и об этом.

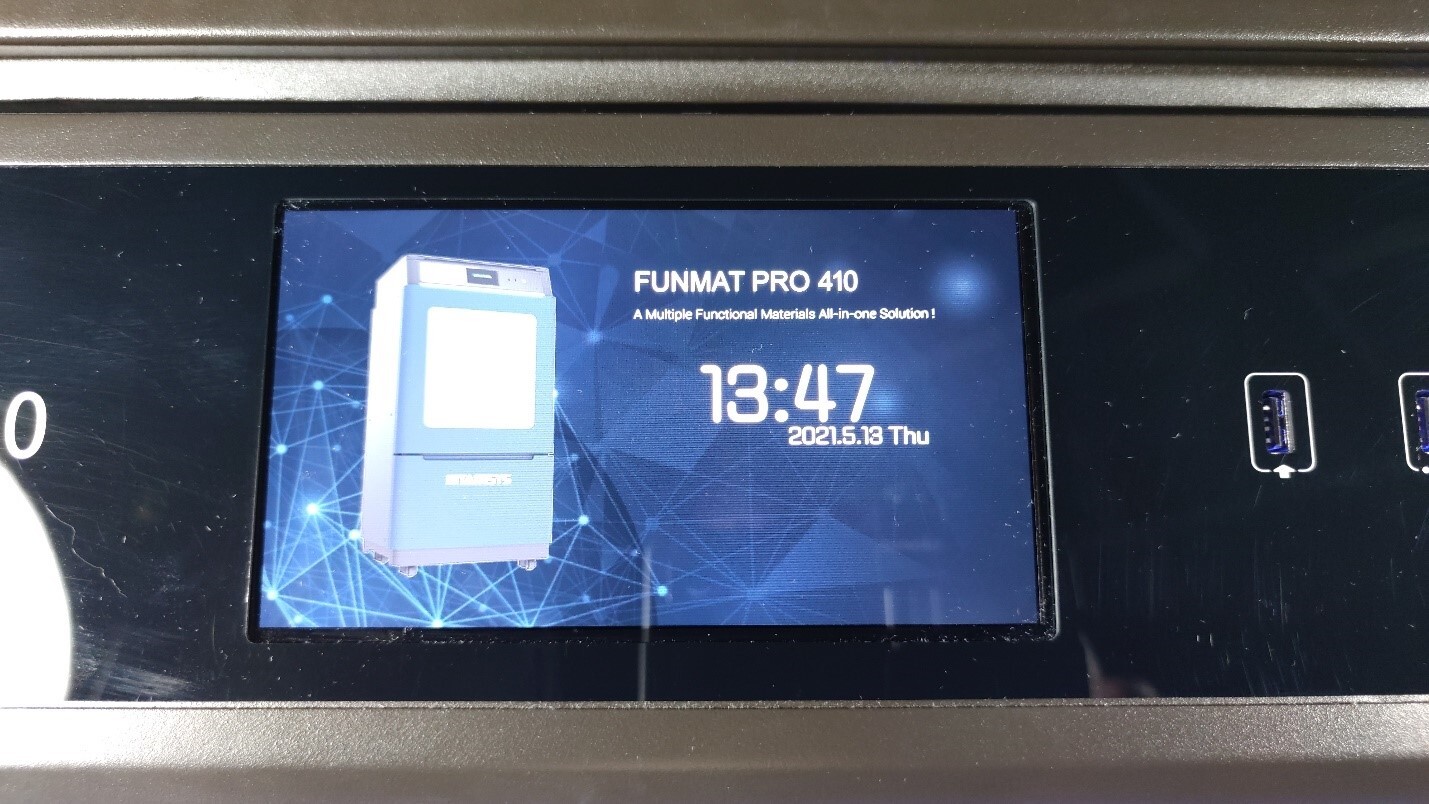

При включении устройства нас встречает красочный полноцветный сенсорный дисплей. Управлять им можно как пальцем, так и специальным стилусом, идущим в комплекте. На нажатия сенсор отзывается примерно одинаково хорошо.

Когда устройство окончательно загрузится перед нами предстает основное меню дисплея. Такое обилие функций заставляет глаза разбегаться, но на самом деле все довольно интуитивно и просто.

Интерфейс делится на подменю, внутри которых могут скрываться дополнительные настройки, чекбоксы или интерактивные элементы. Например, сейчас мы вызвали меню Tune, внутри которого можно выставить температуру для всех нагревательных элементов в отдельности и наблюдать процесс в динамике.

Следующее меню Axis, как не трудно догадаться, позволяет перемещать стол и П.Б. внутри объёма камеры. Здесь же мы можем выполнить экструдирование или ретракцию материала, отправить подвижные узлы в позицию Home и выбрать размер шага перемещения.

Следующее меню Material, позволяет проводить манипуляции с параметрами материала, загруженного в экструдеры в данный момент. Как видите, мы наблюдаем своеобразный профиль материалов, параметры которого можем менять.

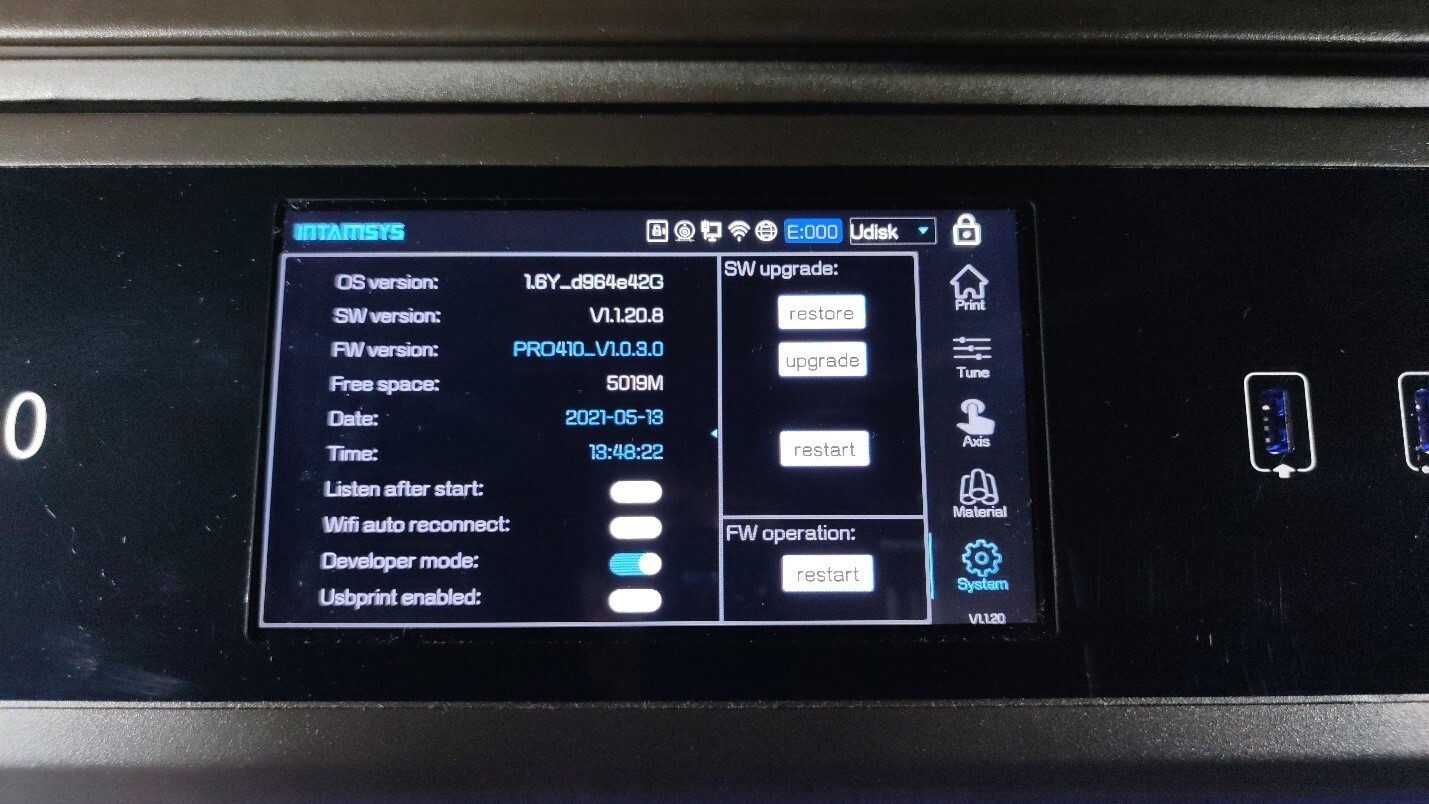

Последнее меню System содержит настройки подключения к Wi-Fi, Ethernet, под интерфейс обновления прошивок и сервисную информацию.

Так же, через иконки в верхней панели интерфейса мы можем вызывать различные другие функции устройства, например открыть изображение с вебкамеры.

Последним интересным элементом интерфейса является файловая система с полноценным файловым менеджером. Вы можете выполнять задания как из внутренней памяти устройства, так и с флешки или передать их «по воздуху».

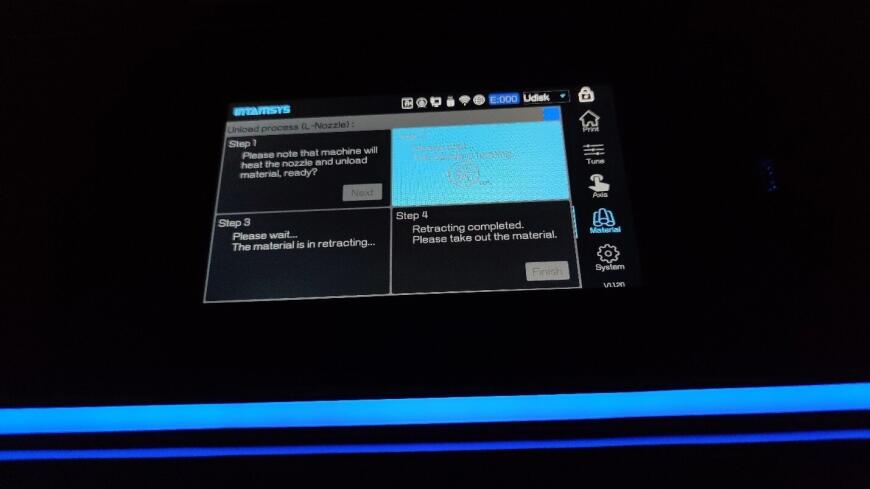

При выполнении различных процессов на экран выводится сопровождающая информация и принтер всегда говорит, что и когда необходимо сделать. Отличный дружелюбный к новичкам подход.

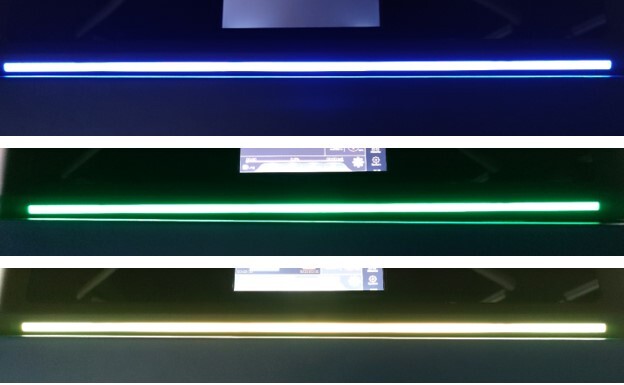

К интерфейсу так же можно отнести световую индикацию процессов на передней панели. Синий цвет – режим Standby, Зеленый – готовность к работе, Желтый – выполнение текущего процесса. При этом цвета способны мигать, а при выполнении тех или иных действий дисплей издает соответствующий сигнал. Его, впрочем, можно отключить в настройках.

Идем далее.

5 Рабочая камера и нагревательный стол

Ввиду довольно высокой сложности строения отсека хранения филамента, давайте разделим наше внимание на саму рабочую зону и отсек – последовательно. Для начала рассмотрим зону печати и далее камеру для пластика.

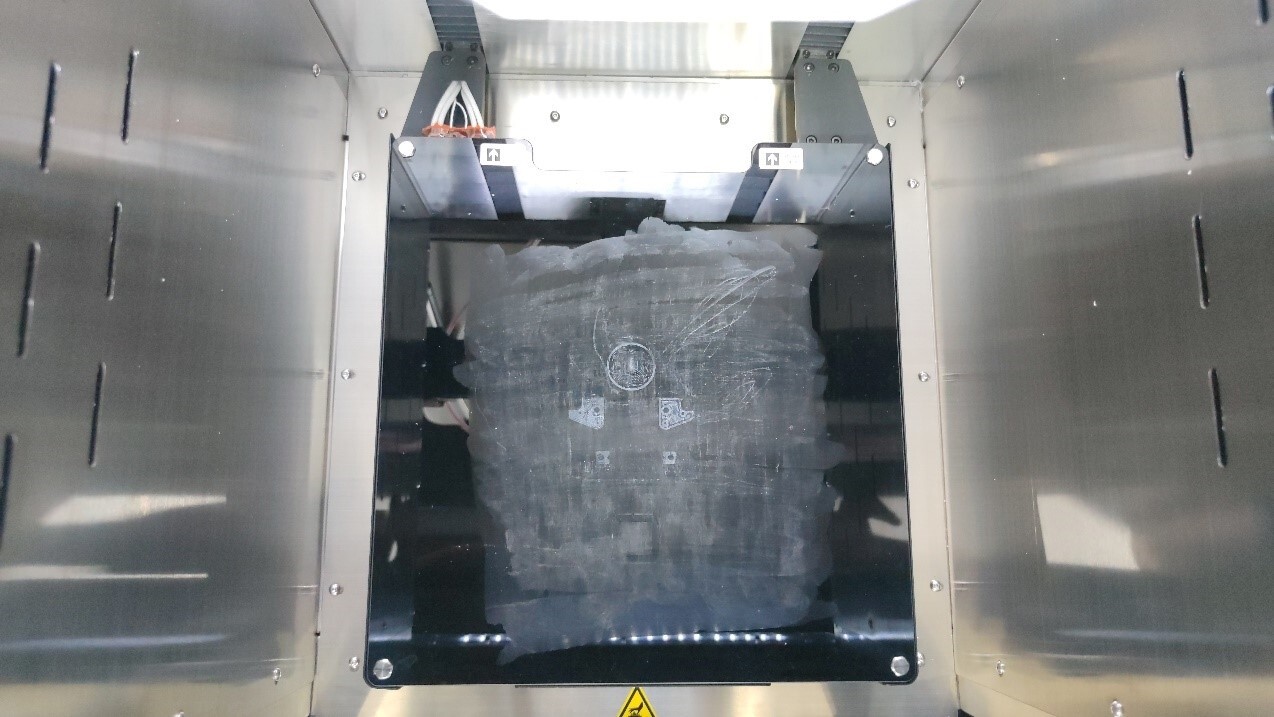

Зона печати

Funmat Pro 410 обладает довольно внушительным объёмом печати - 305 x 305 x 406 мм, в это пространство помещается бОльшая часть проектов печати как по высоте, так и площади. Камера печати изолирована стальными стенками со всех сторон, внутри которых имеются вентиляционные отверстия куда подается нагретый воздух от нагревательных элементов.

Непосредственно сами нагреватели и решетки расположены с обеих сторон камеры для более равномерного нагрева. Внутри рабочей зоны нет ничего лишнего кроме проводки нагревательного стола и печатающего блока. Вся электроника вынесена вверх, а Ш.Д. располагаются за пределами зоны высокой температуры.

Как и в случае с Funmat HT, Pro 410 обладает сменными стеклянными столами, фиксирующимися на специальных винтиках. Сменных столов имеется два типа – для «обычной» и высокотемпературной печати. Они отличаются толщиной и типом поверхности. Обычные стола глянцевые, тогда как высокотемпературные с матовым покрытием. Для печати тугоплавкими материалами, в любом случае придется наносить дополнительный адгезив.

На задней стенке установлен чистик сопел в виде металлической съёмной щетки на своем кронштейне. Аналогичную систему мы могли наблюдать ранее и на Funmat HT. Такое решение становится все более популярным среди производителей последнее время. По бокам видно защитные шторки отсека электроники, это признак продуманности конструкции.

Калибровка нагревательного стола по горизонту выполняется классическими подстроечными винтами снизу кронштейна.

Важно упомянуть, что интерфейс Funmat Pro 410 подразумевает 3 типа калибровки – Leveling (Ручное выставление уровня стола), Z – calibration (Выставление оффсета и зазора между соплом и столом) и X/Y Calibration (Калибровка смещения сопел относительно друг друга).

Внутри зоны печати так же расположена веб камера, но увидеть нам ее не удастся ввиду очень скрытного расположения. Тем не менее, мы вполне можем наблюдать защищенную полосой из оргстекла светодиодную подсветку. Где-то в этой зоне находится и вебкамера.

Отсек катушек

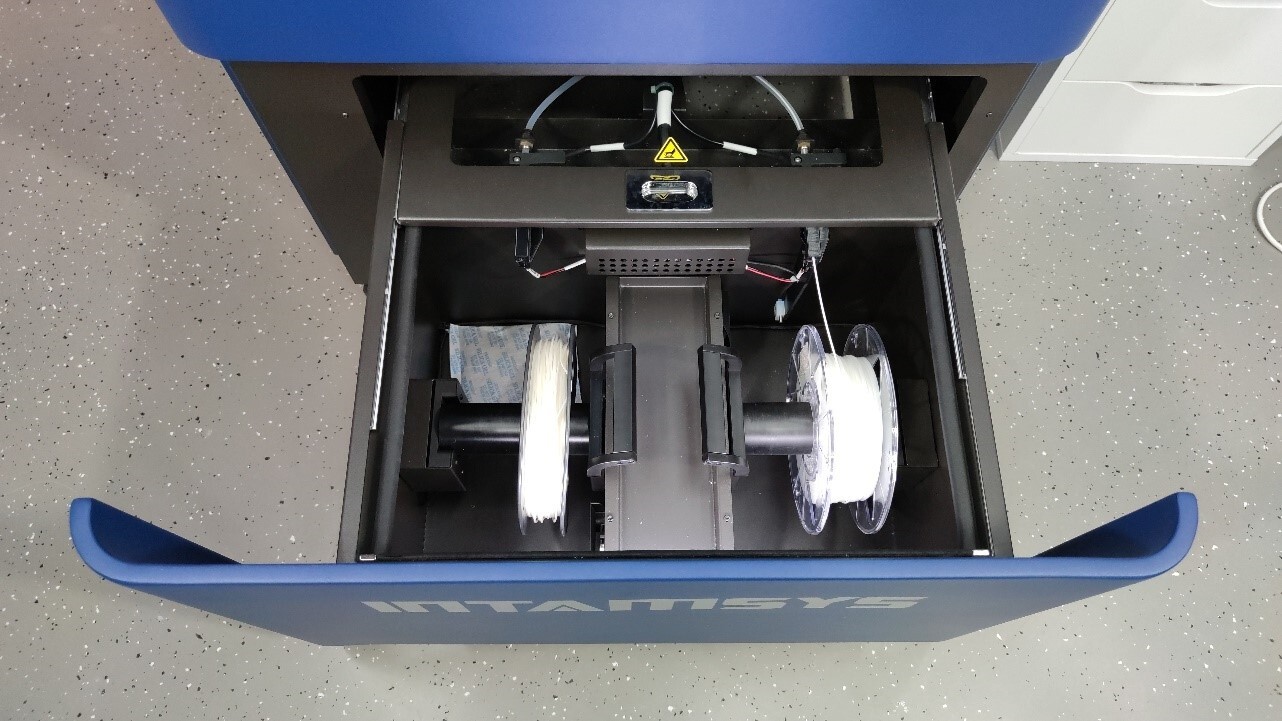

Funmat Pro 410 оборудован полноценной сушильной камерой для пластика. Внутри нее располагается отдельный нагреватель, система взвешивания и контроля пластика, подсветка, удобные сьемные кронштейны, датчики окончания нити, вдобавок она отдельно закрывается своей крышкой дабы создать внутри подходящий микроклимат.

На принципиальной схеме отсека мы можем видеть, что помимо протяжного механизма в самом П.Б., дополнительные подающие узлы расположены и в камере. И это не удивительно – длинна свободного хода пластика из камеры-сушилки до горлышка хотенда весьма внушительная, один протягивающий механизм П.Б. просто не смог бы протянуть такое количество пластика, что сказывалось бы на качестве печати. Здесь же все максимально продумано.

Сам нагревательный модуль в камере находится посередине, равномерно обдувая обе катушки снизу вверх.

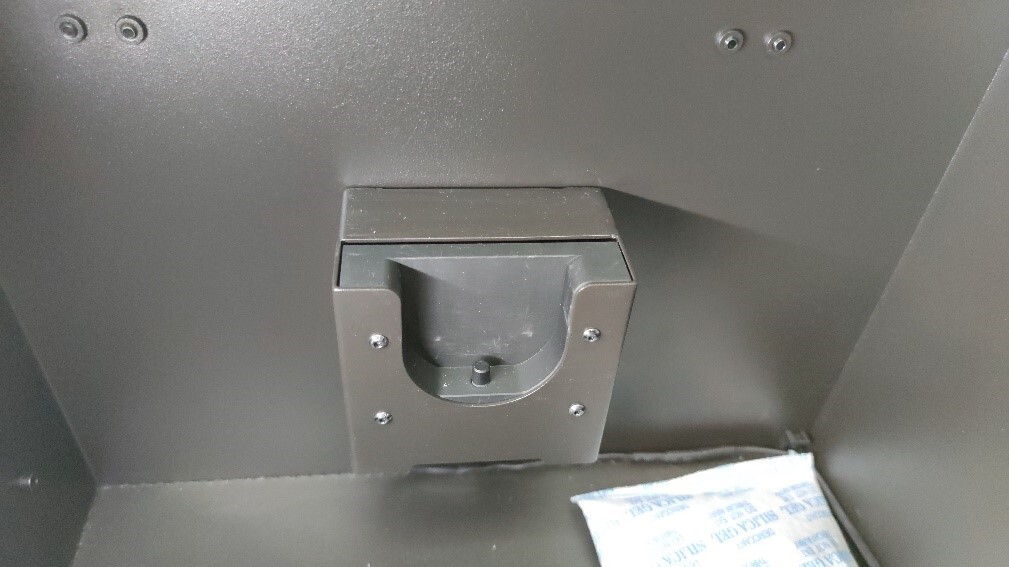

Сверху мы можем видеть приемные отверстия для нити, за которыми спрятался протяжной механизм. Обратите внимание – все его элементы металлические.

Катушки легко извлекаются из камеры за пару движений, устанавливать можно как небольшие бобины на полкило, так и мощные 2х килограммовые.

Вес катушки отслеживается за счет двух нажимных концевиков с обеих сторон крепления кронштейна. При установке новой катушки принтер запоминает ее состояние и, если вес изменился реагирует предупреждением или полной остановкой печати.

6 Печатающий блок

Funmat Pro 410 – двухэкструдерный 3D-принтер. Важной для нас особенностью является наличие двух разных экструдеров – для высокотемпературной и низкотемпературный печати в одном блоке. Да, вы можете в любой момент сконфигурировать его по любой схеме, за счет запасных элементов, но подразумевается, что при печати поддержек будет использоваться менее экстремальный материал чем в первом сопле.

Как и многие тугоплавкие профессиональные 3D-принтеры, Funmat Pro 410 использует экструдеры и сопла собственного формата. Сопла представляют из себя единый элемент из трубки, перешейка между холодной и горячей зоной и непосредственно самого сопла. В случае с тугоплавким экструдером оно полностью стальное с широкой камерой расплава, в случае с низкотемпературным более классическое по форме и содержит тефлоновую вставку внутри трубки для печати материалами вроде PLA.

Важно отметить, что разводка подающих каналов материала и охлаждающей жидкости (печатающий блок Funmat обладает именно жидкостным охлаждением, о нем позднее) выполнена по зеркальной схеме, чтобы трубки не перетирались друг об друга. Поскольку принтер оборудован сушильной камерой, пластик всегда поступает в экструдер готовым к печати.

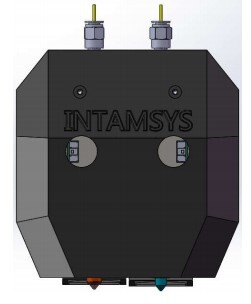

Сам П.Б. представляет из себя систему Direct Drive с двумя моторизированными экструдерами и водяным охлаждением. Блок «подвешен» на поперечной балке и довольно неплохо оптимизирован по распределению веса. Заявленная скорость печати 100-120 мм/сек при сопле 0.4, что вполне приемлемо для устройства такого уровня.

Под кожухом прячется довольно сложная система с зеркальной компоновкой и разводкой проводов, в качестве протяжного механизма используется шаговый мотор, работающий сразу на две канала, схема чем-то напоминает Jet Switch, но все же разительно от нее отличается. Как мы уже отмечали выше, максимальная температура нагрева высокотемпературного сопла 500 градусов, низкотемпературного – 260.

В центральной части П.Б. установлены энкодеры и сенсоры системы контроля подачи пластика. Таким образом, во время печати материал проходит тройной(!) Контроль за обрывами/окончанием материала или другими возможными проблемами при печати.

В нижней части П.Б. мы можем наблюдать подводку и сапуны системы охлаждения, а также большие прямоугольные баки, через которые проходят холодные зоны сопел. Этим кстати и объясняется их продолговатая форма.

Наличие такой системы охлаждения накладывает дополнительные задачи по обслуживанию устройства. Например, сразу после распаковки, требуется заправит систему дистиллированной водой и следить за ее уровнем и состоянием. Для этого на задней стенке расположен поплавок и специальное окно для заправки.

Присутствует так же и обдув детали. Он реализован двумя раздельными вентиляторами в воздуховодах непосредственно за блоками нагревателя сопел.

Так же обратите внимание, что движение вверх/вниз сопле относительно друг друга выполняется по рельсовой направляющей. На фото ее хорошо видно.

7 Механика и кинематика

Итак, мы познакомились с бОльшей частью узлов и устройств Funmat Pro 410, пришло время разобраться с его механикой и кинематической схемой.

Механика осей X/Y

Funmat Pro 410 построен на базе классической картезианской кинематической схемы, ее еще можно назвать «Плоттерной». Один замкнутый ремень двигает каретку печатающего блока с помощью одного шагового мотора и один шаговый мотор передвигает всю поперечину двумя замкнутыми ремнями с помощью синхронизирующей штанги.

Мотор каретки П.Б.

Мотор оси Y.

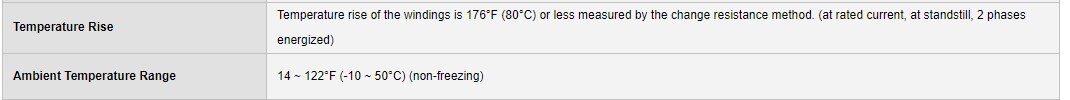

Моторы расположены вне зоны нагрева и судя по маркировке являются высокотемпературными. Обратите внимание, данные шаговые двигатели относятся к типу industrial grade, с крутящим моментом до 1.4 н/м, все по серьезному.

Ремни, ожидаемо, оригинальный Gates, LL-2GT, этот тип ремней довольно хорошо знаком 3д печатникам. Маркировка, опять же, гласит о повышенной износостойкости данных элементов.

Обе оси двигаются по рельсовым направляющим, оборудованы оптическими концевиками и полиуретановыми отбойниками.

Механика оси Z

Как заведено у именитых производителей, каретка оси Z установлена и передвигается по двум толстым цилиндрическим направляющим, момент ей передает полноценная швп с буферной муфтой. Внизу под направляющими установлены полиуретановые отбойники.

Рядом расположился откалиброванный на заводе (что видно по красной метке) оптический концевик.

Еще раз обратим ваше внимание, что щели кронштейна стола закрыты защитной «гармошкой», благодаря чему предотвращается выстуживание камеры печати.

Кронштейн стола выполнен из жесткого алюминия и способен выдерживать высокие нагрузки. Продавить рукой передний край стола не удается даже с усилием.

8 Электроника и электрика

Итак, мы плавно переходим к самой интересной части нашего повествования – что же у Funmat Pro410 под капотом? И здесь приходит небольшое разочарование. Возможности вживую пощупать плату управления данного устройства нам не выпало. Мы заочно знаем только, что система работает на архитектуре System 32, оборудовано соответствующим контроллером, а драйверы моторов используются промышленные, Leadshine.

Если снять заднюю стенку, нам откроется замечательный вид на систему водяного охлаждения, и внутренности сушильной камеры.

На блоке охлаждения установлен температурный сенсор.

Для нагрева воздуха внутри камеры печати используются промышленные нагреватели в едином модуле по одному на стенку.

Кстати, в системе нагрева используются мощные 90 ваттные вентиляторы.

9 Примеры печати

Что ж, достаточно знакомства с принтером, давайте проверим его в деле. В первую очередь запустим фирменное П.О.

Судя по интерфейсу, программа базируется на хорошо знакомой нам Cura последних вариаций, интерфейс прост и понятен большинству опытных печатников.

Выбираем некую техническую деталь и подготавливаем к печати. После просчета как в большинстве хороших слайсеров, вы можете посмотреть скорости передвижений и тип элемента.

После просчета отправляем задание на принтер и запускам печать.

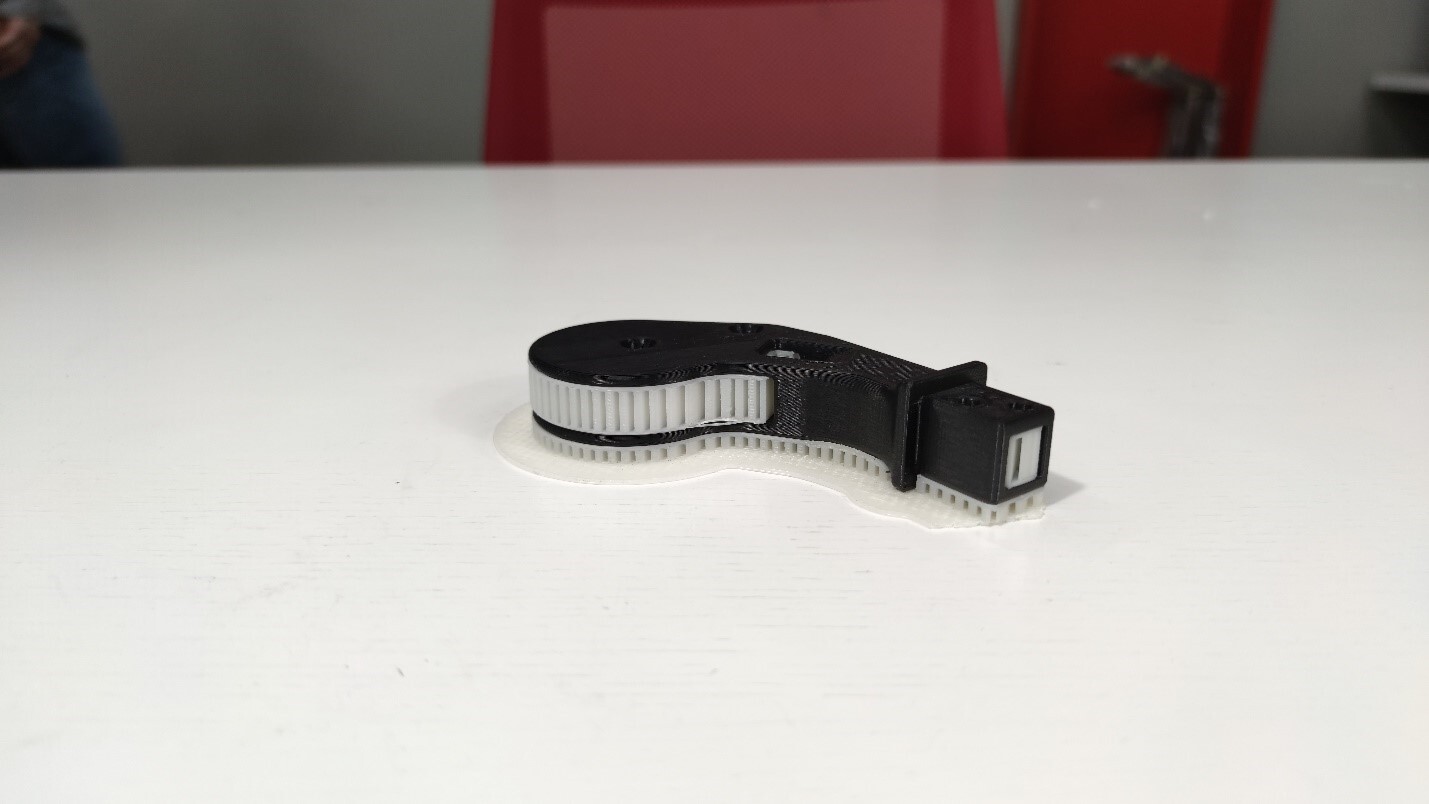

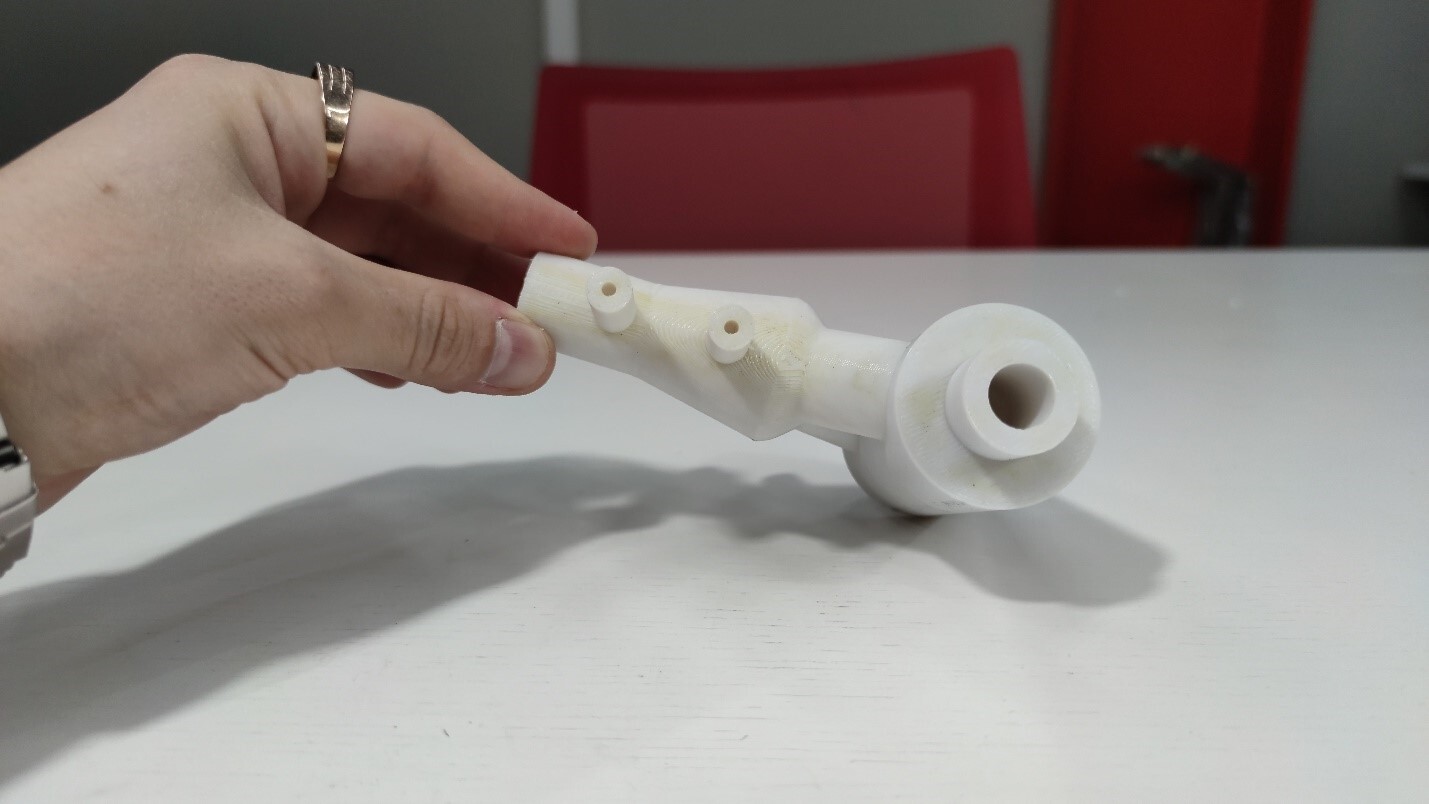

Через некоторое время получаем результат. Мы использовали для теста поликарбонат с растворимой поддержкой из HIPS для демонстрации двухэкструдерной печати. Принтер справился с задачей на ура.

Помимо этого, мы попробовали и ряд других материалов, фотографии которых приводим ниже:

Поликарбонат + HIPS изделий сложной геометрии.

Аналог в поддержках.

Изделие из ULTEM, хорошо видно, насколько плотно пропечатаны стенки.

В этой детали была использована комбинация из POM и соответствующей поддержки.

Эти две детали распечатаны из PEEK с последующим обжигом по технологии. Как видим, изделия приобрели темно коричневый цвет по всей поверхности.

Данное изделие напечатано из угленаполненного АБС с поддержками из HIPS.

Более детальные фото изделия из поликарбоната и композита АБС + углеволокно.

Как видите, спектр материалов, протестированных нами на Funmat Pro 410 довольно широк. К сожалению, мы не смогли проверить все одобренные филаменты по причине их банального отсутствия, однако приведенных примеров нам кажется достаточно чтобы сформировать мнение об устройстве и сделать некий вывод.

10 Вывод

  Стоимость Funmat Pro 410 сегодняшний день составляет около 29 000 долларов, при этом ближайший аналог – Fotus 450 mc стартует с отметки в примерно 110 000. Разница глобальна. При том, что качество распечаток, удобство использования и уровень производства практически неотличимы.

Стоит ли в таком случае переплачивать? Вопрос – риторический.

Мы можем сказать одно – уверенно. Intamsys Funmat Pro 410 – достойнейший принтер в своем сегменте, в разработку которого производитель вложил все силы и технологические наработки. Да, где-то есть моменты требующие внимания – например перекрытие зоны осей сплошной шторкой от излишнего нагрева, но они явно не перевешивают остальные плюсы.

Funmat Pro 410 в первую очередь подойдет производствам работающим над оптимизацией своих процессов, так же он будет полезен в задачах производства функциональных прототипов и создания протезов благодаря возможности работы с такими материалами как PEEK.

При этом заточенность на печать высокотемпературными материалами не отменяет привычной всем классической 3д печати. Таким образом ваш исследовательский, конструкторский, или производственный отдел получит почти универсальное FDM устройство для решения любых поставленных перед ним задач.

А на этом у нас все! Большое спасибо за чтение, надеемся обзор был для Вас полезен!
