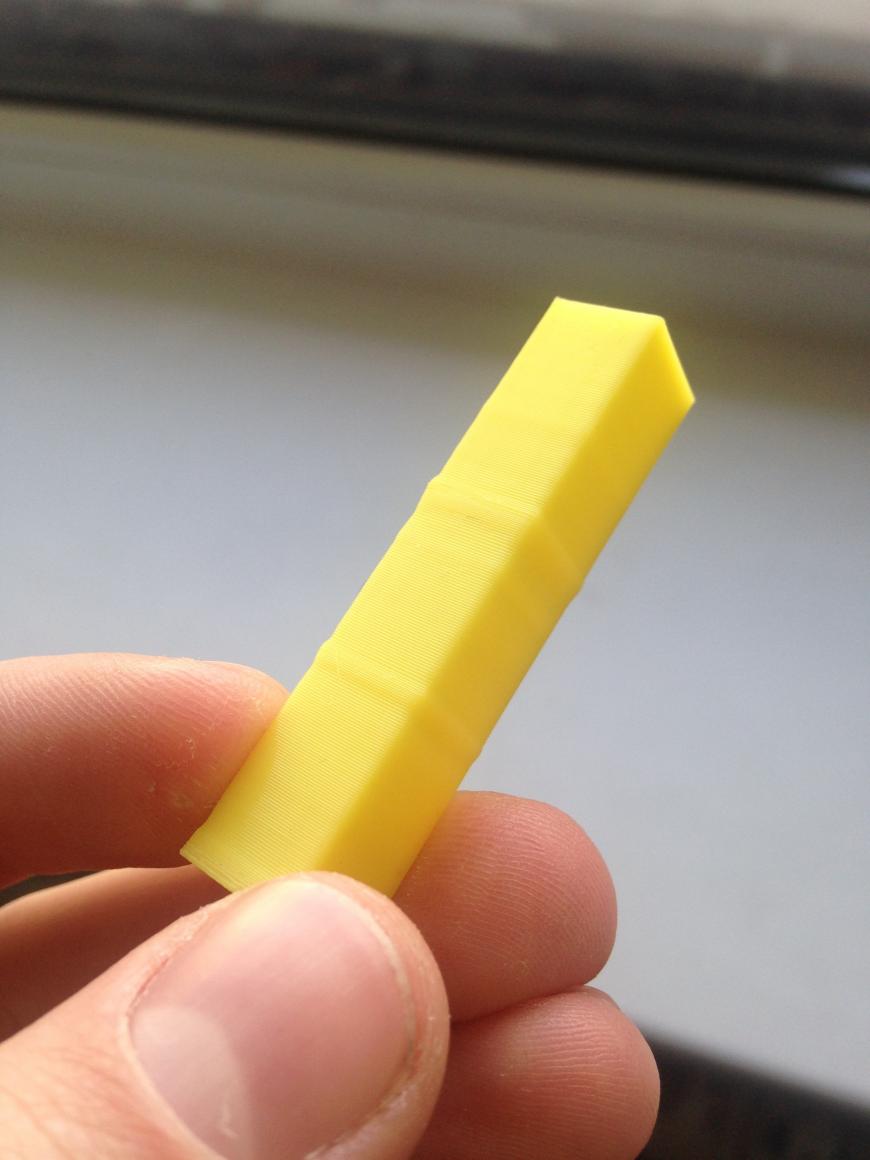

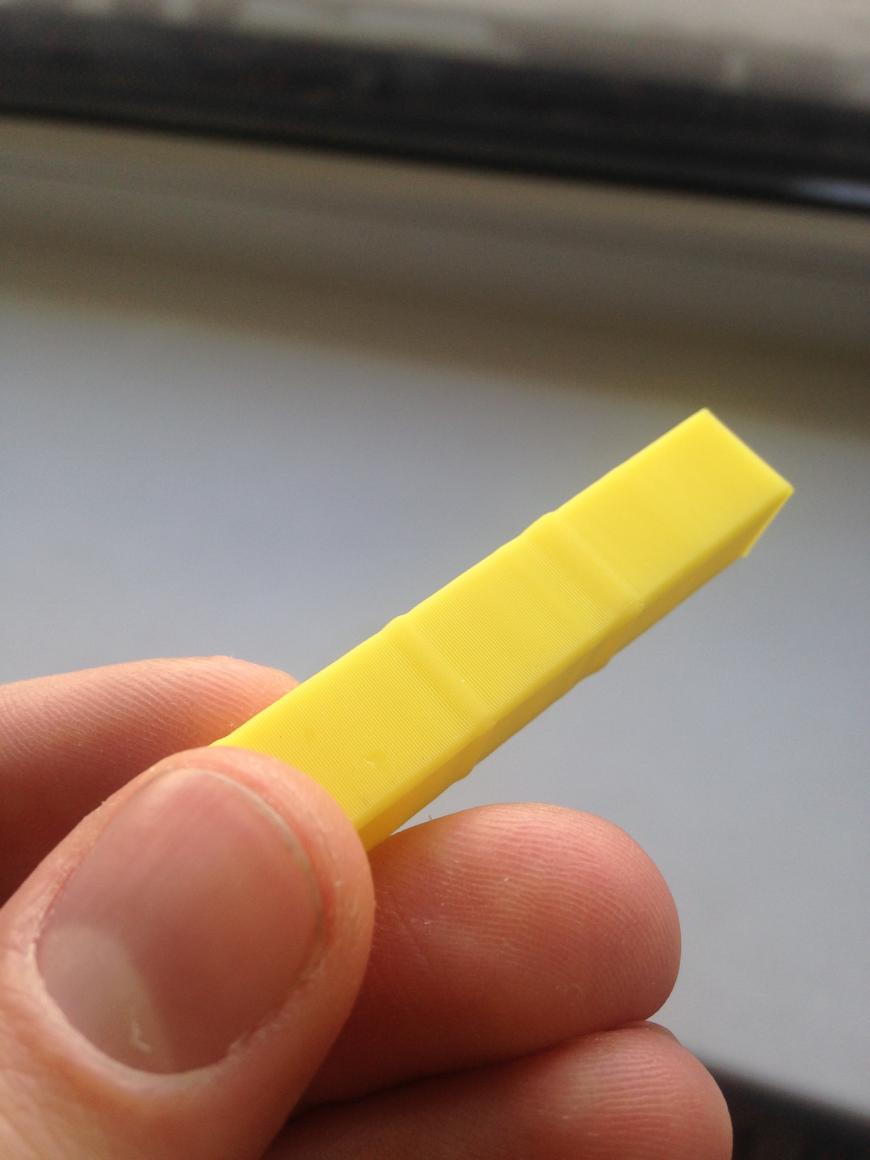

В чем может быть проблема? Печатаю на Creality CR-10, по всему периметру модели печатается нарост. С настройками слайскюера все в порядке, переливов нет, дело скорей всего в механике. Интересно послушать ваше мнение. Всем желаю хорошей адгезии)
Ответы на вопрос

Ответы

26 Май 09:40
0
Я бы посмотрел внимательно на ролики по оси Z... на их износ или прижим.
По фотографии складывается ощущение, что эта периодичность связана с нестабильностью высоты слоя в этих местах.

P.S. Какой диаметр у роликов на оси Z на пятне контакта с профилем? И какой промежуток по высоте между центрами дефектов в миллиметрах?
26 Май 11:07
печатает на Ultimaker Original
0
Я заметил что ролики по оси Y под столом хромают, стол двигается не свободно как буд то ролики не ровные или мнутся от долгого стояния в одном положении ( на самом деле ровные). Возможно схожая проблема с осью Z. Кроме того грешу на то что у CR-10 одна червячная шпилька по оси Z с левой стороны, правая сторона держится на роликах.
26 Май 11:27
0
Я к тому все и веду, что на мой взгляд, это чисто механическая проблема с осью Z.
Да, "пролежни" от долгого "стояния" - еще одни нюанс такой системы приводов.

Потому и спрашивал про диаметр роликов и межосевое расстояние дефектов. Можно было бы посчитать периметр и сегменты роликов (возможных пролежней) и проанализировать их корреляцию с дефектом. А на приводных гайках и валах есть люфт, при которых данные дефекты могут легко проявляться в виде неравномерности слоев.

Вам на месте должно быть виднее.
Уверен, что разберетесь и все исправите.
26 Май 12:07
печатает на Ultimaker Original
0
Есть идеи как все исправить? Я думал заменить ролики.
26 Май 14:24
1
Принтер на роликах - это изначально самая ущербная конструкция, хуже не придумать.
26 Май 15:27
0
Не ругайтесь. ;-)
Что выросло, то выросло... :-)
Вот он уже, уже есть, такой вот он есть и с рождения такой, что его теперь, выбрасывать? ;-)
Не у всех же дети рождаются идеальными вундеркиндами ;-)
26 Май 13:20
печатает на Creality 3D cr10
0
У меня такой же принтак. Китайцы прислали с неотрегулированными эксцентриками на роликах. В итоге были люфты как на роликах дрыгстола, так и шевелилась при надавливании правая сторона оси Z (с роликами). На роликах был износ (большой или не очень не знаю, не эксперт) и намотан съеденный пластик. Это они его так тестировали видать перед отправкой, не отрегулировав. У них на сайте написано, что все принтеры тестируются в течение х часов. Потом уже на ютубе увидел видео по нормальной сборке от разрабов принтера из Хьюстона. Короче, пока что ролики меня тоже не особо радуют. Я со своей машинкой уже поколупался и пока всё вроде тьфу-тьфу-тьфу. Первое, что сделал (как оказалось зря) - снял эксцентрик (и соотв. ролики) из середины ряда роликов на дрыгстоле. Поставил эксцентрик на место обычного ролика на внутренней стороне роликового узла оси Z. Потребовалась небольшая мех. доработка, которую я выполнил не совсем грамотно, но эксцентрик туда при желании установить можно. Зачем? У меня прокручивался один из 2х роликов с противоположной стороны того узла и я хотел его поджать. Другое дело, что так, как я переделал систему потом - мне кажется лучшим вариантом. Сейчас я вообще убрал ролик с внутренней стороны левого роликового узла оси Z. Чтобы заполучить ещё один эксцентрик, пришлось его опять добыть с дрыгстола. Там осталось два нерегулируемых ролика с одной стороны и один - с эксцентриком с другой. Оба эксцентрика я поставил на правую сторону правого роликового узла оси Z. Таким образом, имеем 2 нерегулируемых ролика на левой стороне оси Z (возле мотора X) и полностью регулируемый роликовый узел на правой стороне оси Z, который можно затянуть как угодно и как нужно. Сейчас у меня ролики нигде не прокручиваются от руки, и правая сторона оси Z зафиксирована достаточно жестко. А вот ось X мне пока не нравится. Есть вероятность, что я на ней перетягивал прижим роликов, но я всё же думаю, что сказалось то, что я в основном печатал в небольшой области в середине стола, из-за чего получил неравномерный износ роликов. Когда я снял ремень и проверил плавность хода каретки по X, заметил периодические подклинивания по всей длине. Сейчас я ослабил натяг так, что ролики прокручиваются от руки, если придерживать каретку. Ну поменял ролики на другие не новые. Без ремня каретка ходит очень хорошо. Будем посмотреть на печати...Кста, пробовал поднимать ускорения/джерки х/у - принтер начал ходить ходуном. Снял верхнюю перекладину и повесил на неё гирю (16кг вроде). Вибрацию гасит здорово :) Как временное решение очень даже неплохо. Зачем ускорения регулировал? Заметил, что при печати плоских поверхностей (прямоугольник) начинает много накладывать по углам и периметрам. Т.е. в центре прямоугольника слой нормальный-равномерный, а по краям и в углах нити толще получались. Ускорения вроде помогли.
26 Май 13:28
печатает на Creality 3D cr10
0
И еще в тему роликов. Не совсем уверен, но возможно, что внутренний ролик на рисунке не очень то и нужен. Можно попробовать обойтись и без него, оставив побольше роликов на дрыгстоле.
26 Май 14:20
печатает на Ultimaker Original
0
Спасибо за ответ, а какие ещё модификации делали? И если есть возможность киньте ссылку на видео с Ютбюба ( как собирают принтер)
26 Май 15:28
печатает на Creality 3D cr10
0
В поиске ютуба "Creality Cr-10" иностранцев посмотреть можно всяких. Вот сборка. Из модификаций - разобрал корпус с электроникой, приклеил плату и разобранный бп посредством термоклея на кусок ламината и поставил под 140мм вентилятор. Вентиль пока один, скоро на всякий случай наверно поставлю и на бп. Уж больно шумные вентиляторчики поставили внутрь корпуса, а нормальные туда не влезут. Экструдер пересобрал так, чтобы сопло до конца вкручивалось (чуть выкрутил трубку термобарьера) и смазал термопастой переход радиатор-термобарьер. Но это я думаю всё не обязательно. Сейчас переделываю крепление вентиляторов к каретке. Штатное заслоняет весь обзор+кулер радиатора направлен не совсем на него и дует в каретку, а не сквозняком. К кулеру охлаждения детали скорее всего сделаю патрубок с трубкой в точку экструдирования. Кулеры приклею примерно как на фото на эпоксидку с ватой к пластине (сделал из алюминия).

.
