Урок 3D-моделирования в SketchUp‏

11 Сентября 2014
14178
2

В интернете можно найти уйму готовых моделей для печати на 3D-принтере. Однако, гораздо лучше вдобавок к доступу ко всемирной паутине иметь еще и навыки работы с программными пакетами для трехмерного моделирования. Тогда, если Вам понадобиться какая-то вещь (деталь, приспособление), а найти в интернете готовую трехмерную модель невозможно (либо слишком долго), Вы сможете сами создать трехмерную модель нужной Вам вещи, и распечатать ее. Чем лучше Ваши навыки - тем больше свободы, а ведь свобода - именно то, к чему стремятся многие, приобретая себе 3D-принтер: свобода печатать все, что угодно, независимость от поставщиков, цен и маркетинговых тактик компаний-производителей. К тому же, знакомство с основами работы в программных пакетах для моделирования даст Вам возможность не только создавать с нуля, но и редактировать уже имеющиеся модели. Если Вы уже нашли готовую модель того, что Вам нужно напечатать, но вот только она немного не подходит, нужно что-то укоротить, подвинуть, или даже добавить надпись - не беда: открываете модель в Вашем любимом программном пакете, и вносите необходимые изменения.

Именно поэтому мы решили предложить Вам этот короткий урок по работе в SketchUp - бесплатном программном пакете для трехмерного моделирования от Google. В следующем ролике Вы найдете пошаговую демонстрацию того, как с нуля смоделировать вазу.

В этом уроке освещены основные принципы работы следующих инструментов SketchUp:

  • Инструмент "Дуга" (Arc)
  • Смещение (Offset)
  • Инструмент ведения (Follow Me)

Для того, чтобы создать вазу, в этом уроке мы сначала создаем ее профиль (геометрию в разрезе), а затем вращаем этот профиль вокруг вертикальной оси с помощью инструмента ведения по заданной траектории. Полезно иметь перед собой рисунок вещи, которую Вы хотите смоделировать: помогает выдерживать пропорции.

Шаг 1: Рисуем прямоугольник

Выберите инструмент "прямоугольник" и создайте прямоугольник. Не важно, какого он будет размера, главное, чтобы он был немного больше, чем будущая ваза. Выделите прямоугольник тройным щелчком мыши, затем кликните правой кнопкой мыши, и в открывшемся меню выберите "Создать группу" (Make Group), чтобы выделить прямоугольник, который будет служить холстом для рисования, в отдельную группу, ведь позже его придется удалить.

Теперь можно рисовать профиль. Рисовать следует поверх только что созданного прямоугольника.

Шаг 2: Рисуем профиль вазы

Так, как мы будет вращать профиль по кругу, нам нужно нарисовать только половину профиля нашей вазы. Для этого можно пользоваться инструментами "Прямая", и "Дуга".

Когда робота с контуром закончена, и Вы получили плоскую фигуру - можете удалить прямоугольник, созданный в шаге 1.

Шаг 3: Придаем стенкам толщину

Ваза должна быть полой, как в реальной жизни. При этом ее стенки должны иметь некоторую толщину, иначе модель просто не распечатается на 3D-принтере: невозможно распечатать фигуру с нулевой толщиной стенок (а следовательно - с нулевой массой).

Для этого нам пригодиться инструмент отступа от краев (Offset). Выберите его на панели инструментов (либо нажмите клавишу F), и поместите курсор мыши над плоскостью профиля.

Кликните мышью возле грани, затем отведите курсор немного вглубь, дальше от грани. Появится второй контур. Чем дальше Вы будете тянуть мышь вглубь - тем больше второй контур будет отходить от первого, и тем больше будет толщина стенок. Следует быть осторожным, и следить, чтобы линии нового контура не пересекались, как иногда случается, если стенки сделать слишком толстыми. Когда толщина стенок будет Вас устраивать - кликните мышью второй раз для фиксации нового контура.

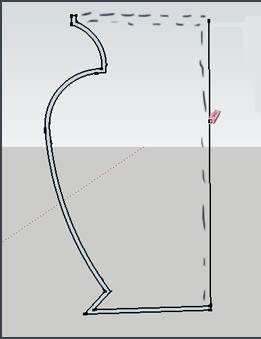

После того, как Вы создали второй контур, нужно отделить ту часть контура, которая будет удаляться. Для этого достаточно провести прямую, как показано на рисунке:

Когда нужная часть отделена от ненужной, последнюю можно удалить.

Шаг 4: Создаем контур для инструмента ведения по контуру

Для того, чтобы воспользоваться инструментом ведения по контуру (Follow Me), сначала нужно задать траекторию, вдоль которой нашу фигуру следует вести. В нашем случае эта траектория будет кругом. Вращая наш профиль по кругу, мы получим трехмерную модель вазы.

После того, как Вы выбрали инструмент "Круг" (Circle, клавиша С), возле курсора мыши появиться кружочек. В зависимости от того, на какой плоскости SketchUp собирается рисовать круг, этот значок может быть красным, зеленым или синим. Убедитесь, что Вы рисуете круг в правильной плоскости.

Первым кликом мыши Вы определяете центр круга, а вторым - его радиус.

Шаг 5: создаем вазу с помощью инструмента ведения по контуру (Follow Me)

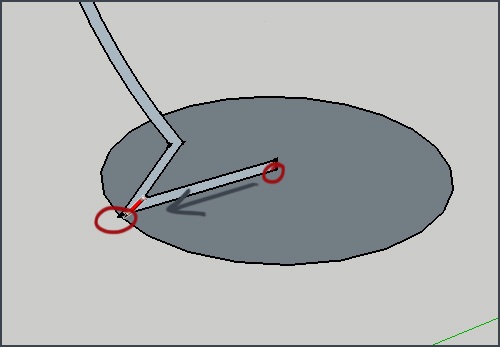

Прежде, чем выбрать инструмент ведения на панели инструментов, следует выделить путь, вдоль которого следует вести наш профиль. Часто новички пропускают этот шаг и не понимают, почему инструмент не работает. Контур следует выделять до активации (выбора) инструмента ведения по контуру.

После того, как Вы выделили круг и выбрали инструмент ведения - кликаете мышью профиль - и ваза готова!

Статья подготовлена для 3DToday.ru
