Дамы и господа, здравствуйте.

Пролог.

Знакомый массажист попросил меня сделать заглушки на колесные диски, в стиле 'О Ольга, отдайся, озолочу, облигациями обложу' :) Кстати друг сказал что диск плохой (он шарит в этих вещах, но мне пофигу). Диск от опеля, но поставлен он будет на фольцваген. В итоге: мне нужно распечатать заглушку + лэйблу вольцвагена.

Диск:
Autodesk Fusion360. Нахожусь в процессе изготовления заглушки на диск колеса. Часть1.
Заглушка должна закрывать полностью все отверстия, включая крепление диска к ступице.

Отказывался несколько раз, т.к. я ни разу не проектировал/не делал пружинистые лапки, которые фиксируют заглушку в отверстии ступицы.

В итоге он принёс диск, и деваться было некуда :)

Конец пролога.

Процесс.

На проектирование полной заглушки я 'забил', т.к. вроде БЫ легко проектируется.

Меня волновало крепление заглушки к диску. В отверстии ступицы, ожидаемо, была канавка, к которой можно было прикрепиться. С этого я и начал: спроектировал тестовую заглушку с лапками.

Спроектирвал профиль:
Autodesk Fusion360. Нахожусь в процессе изготовления заглушки на диск колеса. Часть1.

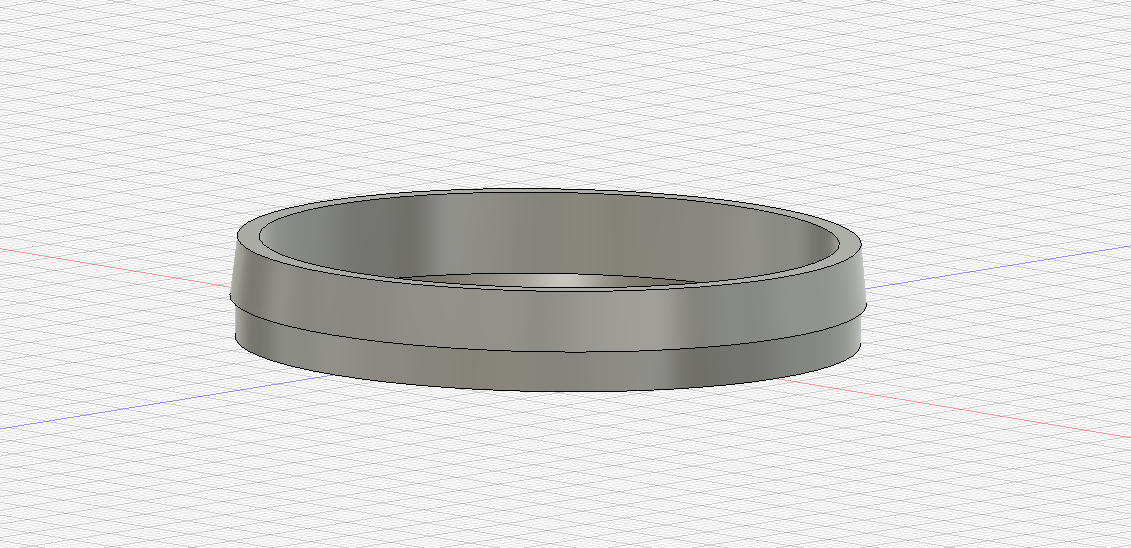

Сделал Revolve:
Autodesk Fusion360. Нахожусь в процессе изготовления заглушки на диск колеса. Часть1.
Затем нужно разрезать модель на сектора.

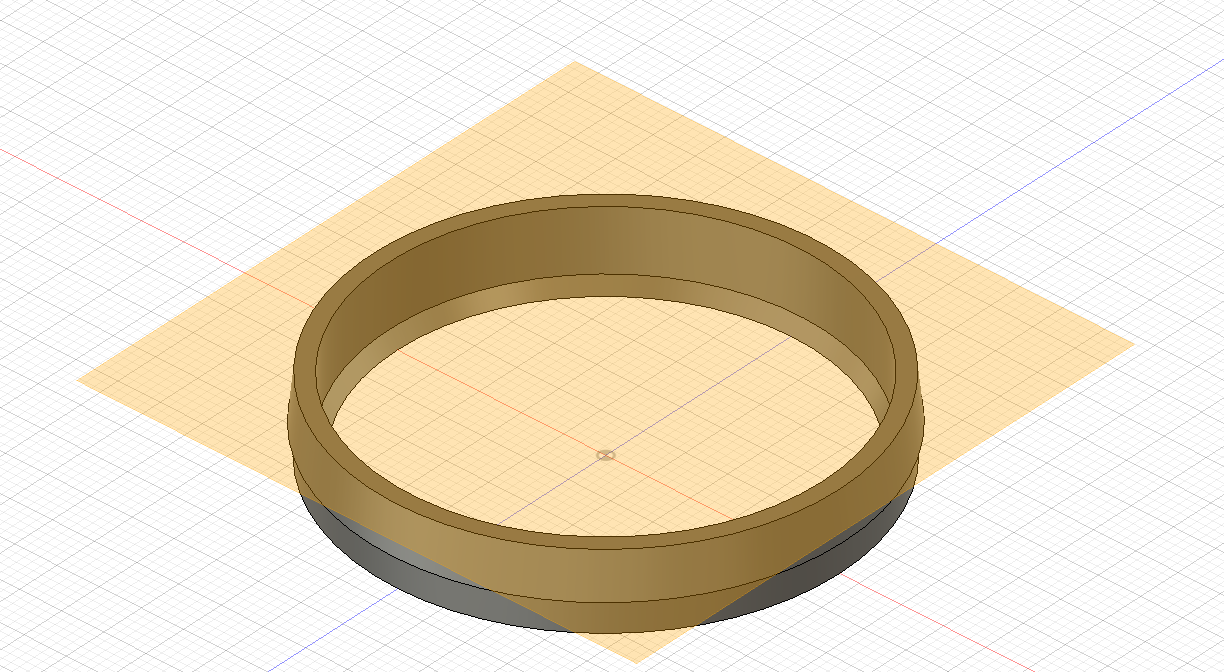

Создаю плоскость, чуть выше модели:
Autodesk Fusion360. Нахожусь в процессе изготовления заглушки на диск колеса. Часть1.

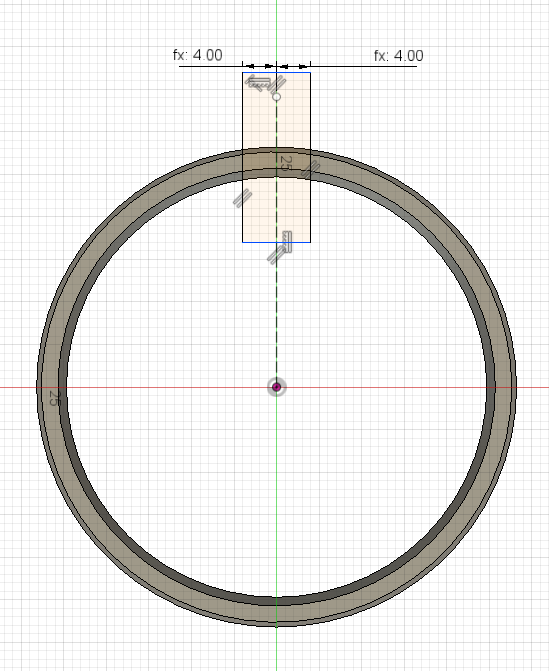

И на ней создаю новый скетч:
Autodesk Fusion360. Нахожусь в процессе изготовления заглушки на диск колеса. Часть1.

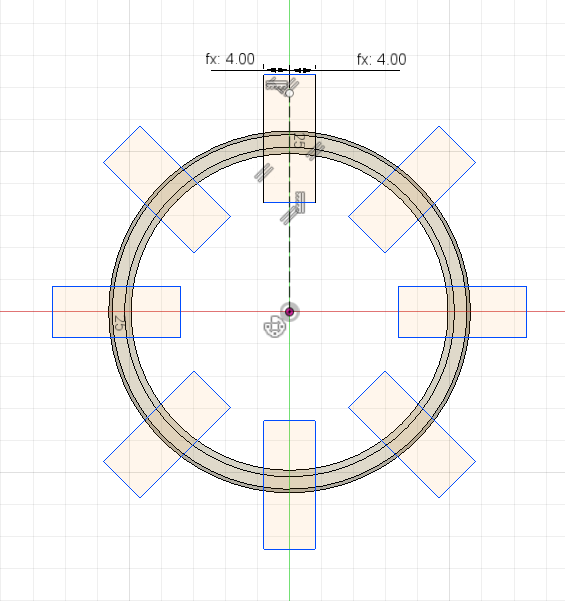

Размножаю:
Autodesk Fusion360. Нахожусь в процессе изготовления заглушки на диск колеса. Часть1.

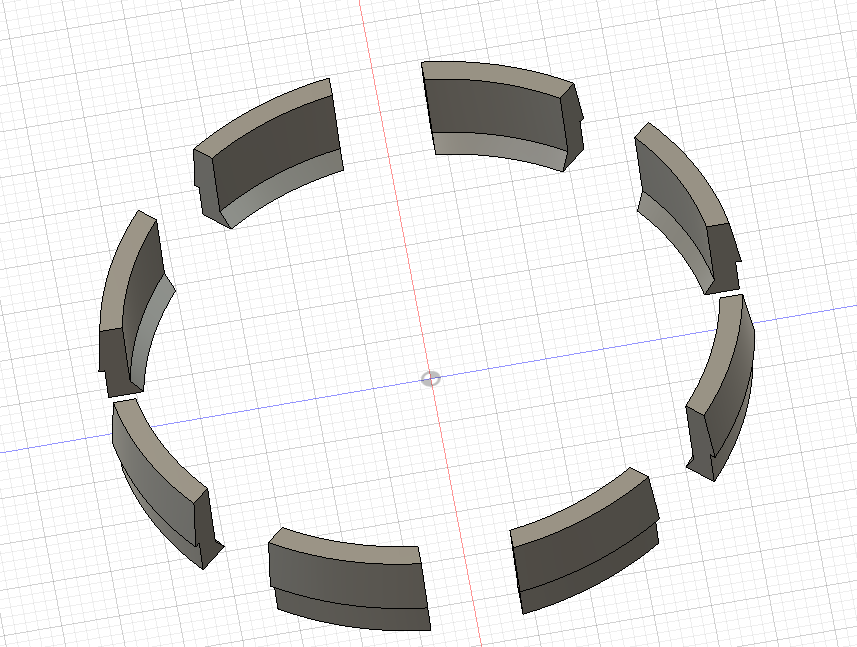

Получается так:
Autodesk Fusion360. Нахожусь в процессе изготовления заглушки на диск колеса. Часть1.

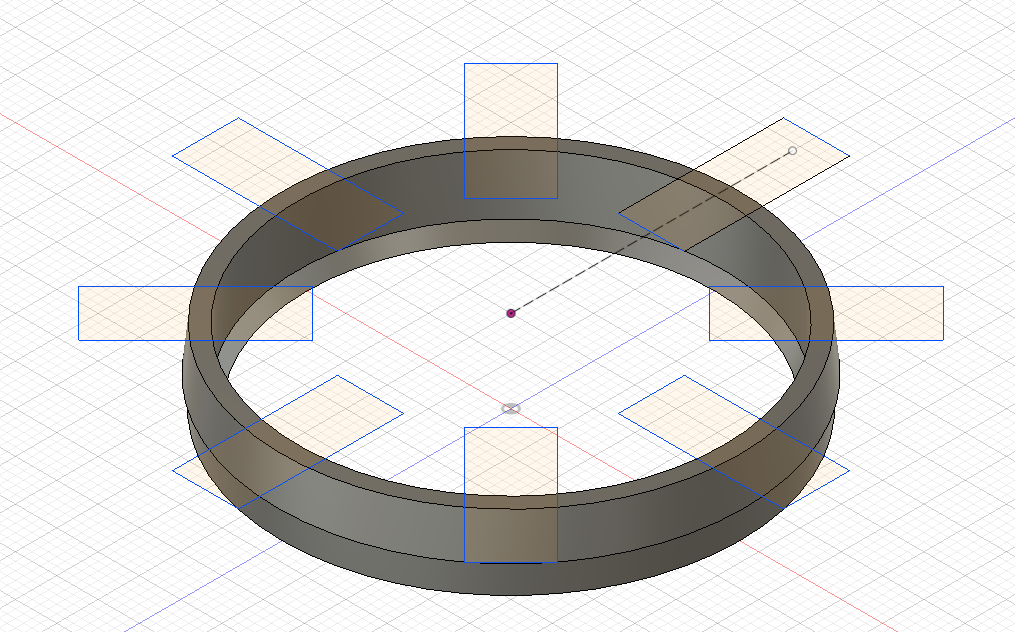

Выдавливаю:
Autodesk Fusion360. Нахожусь в процессе изготовления заглушки на диск колеса. Часть1.

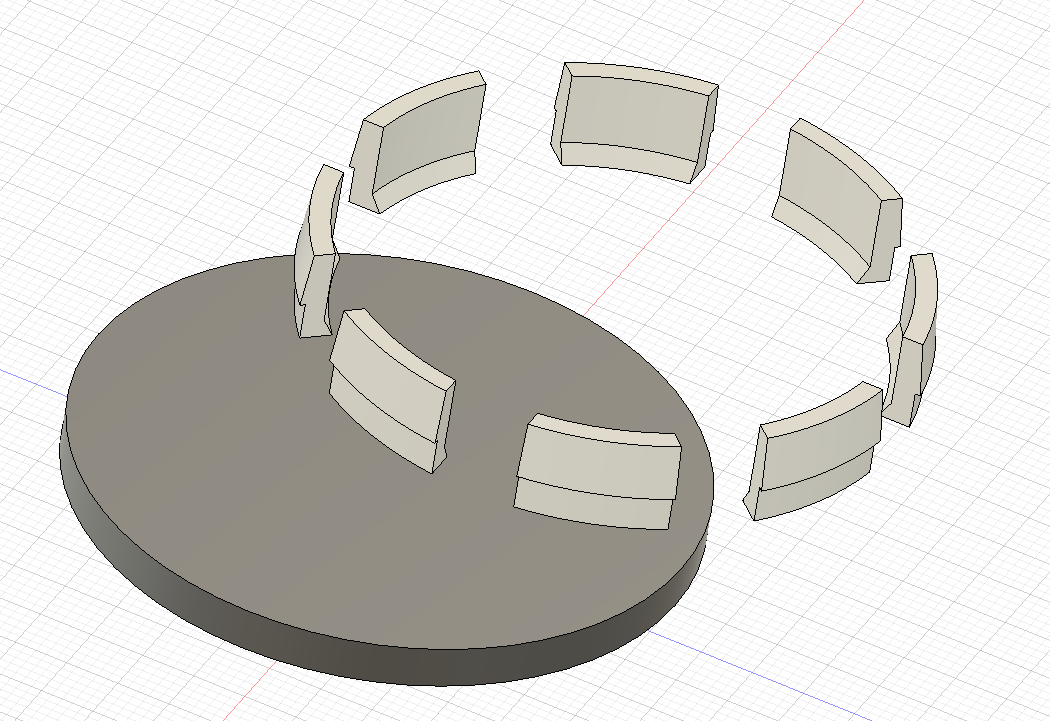

Отлично. НО, нужно ещё основание, к которой эти лапки будут крепиться. Тут нюанс: если мы делаем основание и лапки в одном файле, то нужно, чтобы основание и лапки представляли собой компоненты. Преобразовал лапки в компоненты:
Autodesk Fusion360. Нахожусь в процессе изготовления заглушки на диск колеса. Часть1.

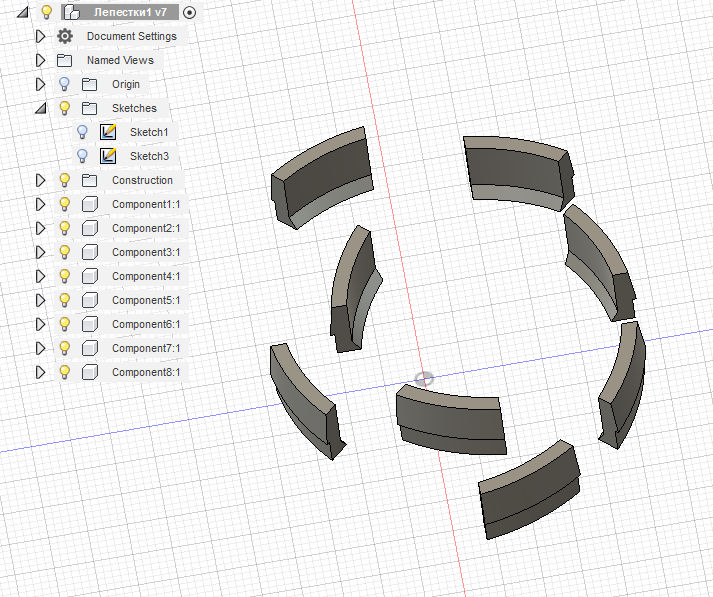

Я их специально двигал, чтобы показать, что каждая лапка теперь является отдельным компонентом.

Нехорошо....

В итоге, лапки в один файл, основание, в другой. И в завершении создаю новый файл сборки (подробнее о взаимодействии файлов между собой я писал тут: ссылка (последний мой ответ даме nifantova)

Получается вначале так:
Autodesk Fusion360. Нахожусь в процессе изготовления заглушки на диск колеса. Часть1.

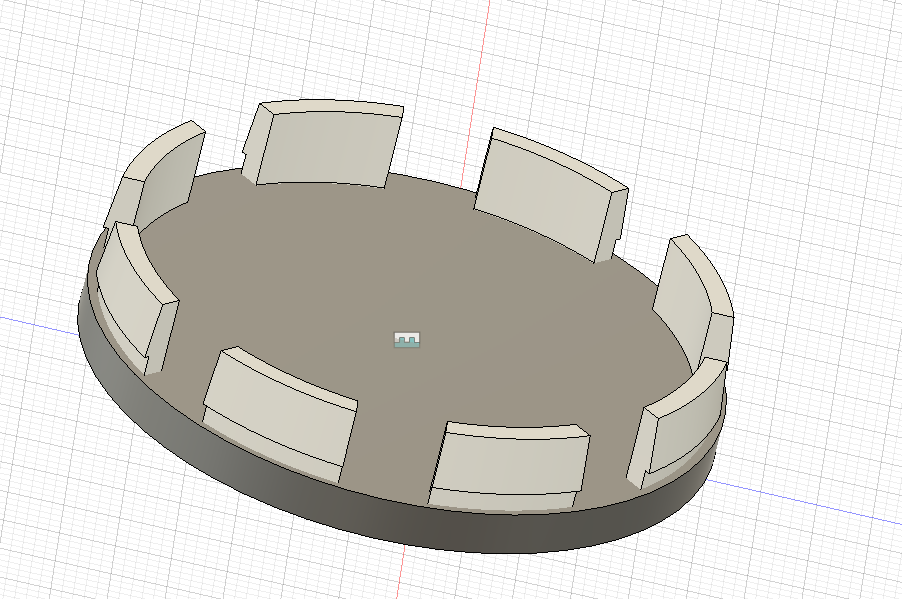

А потом так:
Autodesk Fusion360. Нахожусь в процессе изготовления заглушки на диск колеса. Часть1.
Далее печать :)

Что получилось:
Autodesk Fusion360. Нахожусь в процессе изготовления заглушки на диск колеса. Часть1.
Autodesk Fusion360. Нахожусь в процессе изготовления заглушки на диск колеса. Часть1.
Заметьте наплыв. Это я отколупывал модель от стола (у меня зеркало), и при этом вырвало часть стекла :( .

Тестовая заглушка встала нормально.

Во второй части явно будут фотки (тьфу три раза) после покраски. Покраской будет заниматься знакомый.
