Доработка Flsun3D (Prusa I3)

Подписаться на 3Dtoday
Tomcat NN
Идет загрузка
Загрузка
09.08.17
589
3
Песочница
1
Добрый день.

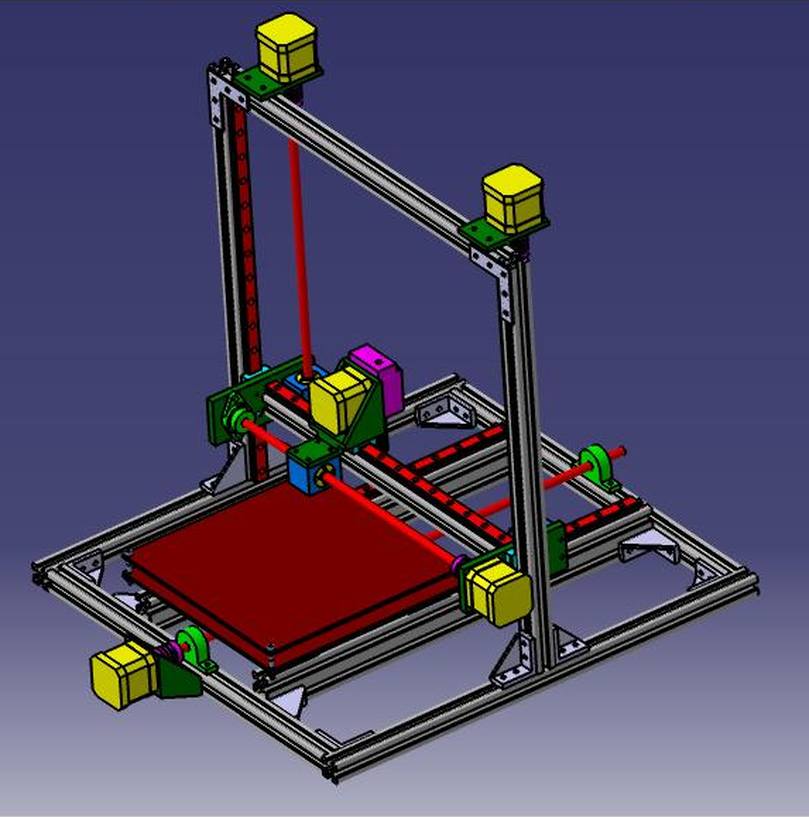

В CATIA доработал дешевый принтер Flsun3D (Prusa I3). Flsun

Что понравилось в принтере:
- цена.
- конструкционный профиль.
- самостоятельная сборка принтера (конструктор).
- возможность дальнейшей модернизации.

Что не понравилось:
-наличие ремней в приводе (плохие отзывы - выкинуть)
-наличие роликов (плохие отзывы -выкинуть)

И то и другое я решил заменить для улучшения качества печати.
Нам потребуется
- конструкционный профиль 2040 2шт. 420мм (ось X)
- конструкционный профиль 2020 1шт. 350мм (или обрезать имеющийся по оси Y)
- соединительные уголки 4-8 шт.
- рельсы MGN12-400мм 4шт.
- рельс MGN12-350мм 1шт.
- опора MGN-12H 7шт.
- вал SFU TRR 8-2 500мм 1шт.
- вал SFU TRR 8-2 350мм 1шт.
- держатель гайки DSG 08 4шт.
- гайка бронзовая TRF 10-2 2шт.
- муфты 2520-8-5 2шт.
- опора вала KP08 2шт.
- опора вала KFL08 1шт.

Все детали вписываются в стандартные габариты принтера.
Некоторые детали нужно будет заранее распечатать на принтере. (крепежи двигателей)
Подписаться на 3Dtoday
1
Комментарии к статье

Комментарии

9 Авг 17:57
1
:!:Добавим нездоровой критики :!:

Вот скажите , вы это сами придумали ,или увидели где ??
Я вдумчиво прочел Ваш первый пост и главное , что для себя вынес - критика не про Вас !!!! Вам же русским по белому дали кучу рекомендаций , куда приложить свои таланты ! Если Вы уже приобрели этот принтер , то скажу , как его пользователь - сначала соберите его КАЧЕСТВЕННО , потом подумайте , готовы ли Вы потратить в 2 раза больше сил и средств на его "модернизацию" или с помощью него просто создадите свой , в чем то индивидуальный принтер !!!
Принтер хорош в таком виде , в котором есть !!!! доработки там реально нужно по минимуму .
Купите пруса I4 если так фанатеете от китайских рельс !!!!там уже все как Вы хоти`те , и только даже ее лучше !!!
А кинематика, жесткость конструкции, равно как и предпологаемое ее исполнении , которое Вы тут изобразили старательно - не в дугу !!!!
И конечно же , Вы в полном праве пробежаться по самому себе проложенной тропинке, усеянной детскими граблями , только если у Вас потом пропадет всякая эрекция к 3D печаторству всякому , то Вас предупреждали ))))
Best RegardS !!!!
9 Авг 22:56
0
Я увидел и сам придумал.
Почему в CNC станках используют и рельсы и винты? И почему нельзя это все поставить в дешевый принтер?
Я заметил - раз в полгода-в год китайцы понемногу улучшают и дорабатывают конструкцию Flsun3D I3.
Почему нельзя самому доработать сразу до нормальной конструкции? И не ждать когда это сделают китайцы.

Усилить Пруса i3 (конструкционный профиль) - не вижу проблемы.
Глянул я на Али по вашему совету i4.
Нашел две модели -
1. Prusa i4 за 21334 руб.
- по х и y опять используются ремни.
+ хорошо хоть рельсы добавили
+точность печати по всем осям 0,02мм
(за меньший ценник в моей конструкции будут по всем осям винты+рельсы)
итог - в топку.
2. Prusa i4 xinkebot Orca2 за 117000р.
- за такой ломовой ценник опять ремни да еще и ролики. (вы шутите ??)
+ рельсы только по оси Х (если не ролики).
+ область печати 400*400*500
(доработка I3 до области печати 400*400 и установка винтов и рельсов выйдет раза в 4-5 дешевле)
итог - в топку.

Точность позиционирования у не доработанной I3 : z 0.004 мм, XY 0.012 мм.
После доработки рамы и перевод на винты и рельсы думаю точность печати 0,02 мм по осям,
вполне осуществимы за меньшие деньги, чем покупать I4.
10 Авг 00:23
0
Модернизация этого принтера по цене будет примерно такой же как сам принтер стоить, по созданию гибрида CNC и принтера, возникает вопрос: а зачем? ремень на оси Y давно оправдал себя и дешево и сердито, в принтере на стол нет такой нагрузки как в CNC станках, сами прикиньте, с какой скоростью у вас должен вращаться двигатель, и как он при этом будет греться (при ремне GT2 это 20зубьев(стандартное зубчатое колесо) по 2 мм (шаг ремня) это 40мм перемещения за 1 оборот вы же хотите винт поставить а это всего 1-2мм(шаг резьбы винта) на один оборот вала движка), точность конечно вы повысите, но с какой скоростью вы печатать собираетесь? Рельсы поставить конечно можно но их стоимость вместе с каретками не намного меньше всего остального принтера выйдет. Увеличить размер стола до 400х400 , вы вес того увеличения прикинте, сам стол сколько по весу потянет?, ведь нужно чтобы стол 400х400 ни где не прогибался под действием всяких сил, а это либо толстый материал, либо ребра жесткости, ни то ни другое не убавят веса конструкции стола, а это опять инерция и низкая скорость печати, тогда уж проще взять конструкцию фрезерных станков по дереву, где стол не подвижен. Ответив на все эти вопросы и прикинув стоимость сборки того же самого CORE XY с таким же рабочим столом и подьемом/опусканиет либо стола, либо осей X и Y вы поймете что модернизировать FLSUN не самая лучшая затея особенно используя линейные направляющие.
