Представляю следующий законченный проект. В этот раз это катер ВОВ ПГ-117.

Началу этого проекта послужило знакомство с коллекционером из Москвы Сергеем. Он обратился ко мне по поводу печати подметальной машины на базе ГАЗ-АА и попросил сделать фото моих моделей ГАЗ-АА и в кадр попал катер Амур. Вот с этого и пошел разговор о постройки катера, для начала нашли чертежи шпангоутов катера и началось строительство катера.

Построив первую модель на компе увидел что это не такой катер который должен быть.

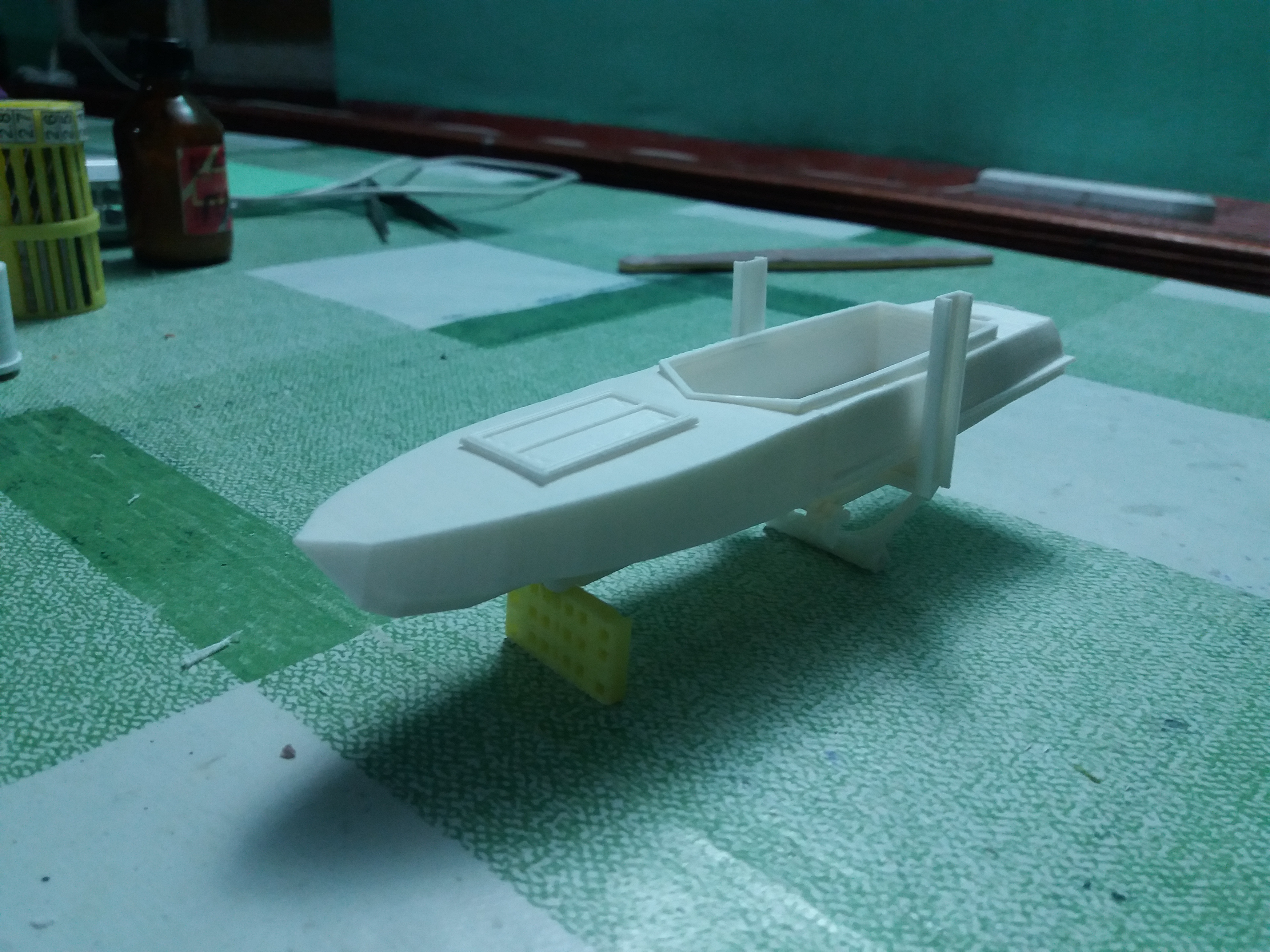

Хотя на чертеже был именно нужный катер, просчитав размеры на верхнем и среднем чертеже понял что масштаб у них разный, пересчитав масштаб шпангоутов вычертил новую 3D модель получилось вот так
Ну в принципе основные работы на этом были закончены, теперь нужно было сделать мелкие детали на которые ушло не так много времени. Была сделана рамка вокруг пассажирского отсека, рамки лобового стекла, сидения, руль и передний люк.
И конечно забыл про телегу для перевозки катера, её пришлось строить просто с картинок, так как на момент постройки модели самой машины у меня не было, попросил в группе моделистов, что бы мне накидали размеры колеи высоты до рамы и диаметр колес ЗИС-5 и используя эти размеры и фото был построен этот прицеп. Ну и в итоге для завершения композиции прикупил модель ЗИС-5В от производителя Наш Автопром. На машине был вырезан и опущен задний борт и напечатано прицепное устройство.
ВОТ ИТОГ
PREVIEW
Подписаться на 3Dtoday
24
Комментарии к статье

Комментарии

24.05.18 в 20:09
1
Класс!
27.05.18 в 10:55
1
спасибо
24.05.18 в 21:01
2
Катер с пулемётом.............классно!
24.05.18 в 22:26
1
Красиво.

Не планировали добавить развевающийся флаг, фонарь/гудок, фигурки пулемётного расчёта, патронную ленту и трубку охладителя?

Кстати, пулемётов могло быть и больше...

25.05.18 в 07:12
1
Флаг есть в планах, но насчет того что он будет развивающимся не знаю.
Ленту конечно тоже можно было добавить , но пока даже не представляю из чего.
С людьми засада уж очень они дорогие и все таки у меня направление проектирование и печать поэтому я сильно не заморачиваюсь на этом.
По поводу трубы охалаждения - где она расположена?
Фара-искатель у меня есть напечатанная и круг тоже напечатал вроде видел где то на фото, потом когда собирал искал это фото не нашел, а теперь виже на ваших фото
Нет больше пулеметов думаю не нужно
25.05.18 в 09:24
0
По поводу трубы охалаждения - где она расположена?
На нижнем фото зенитной счетверёнки - немного видно приточно-вытяжной водопровод...

В оригинальной модели Максима (он же Виккерс) - было вот так:



На большинстве фото с катером - я что-то её тоже не разгляжу...

Зато на верхней части водяного радиатора виден характерный "лючок"...
Ну не из ведра-же его "заливали"...
25.05.18 в 09:55
1
А почему бы и не из ведра? За бортом полно холодной и свежей.
25.05.18 в 10:15
1
А почему бы и не из ведра? За бортом полно холодной и свежей.
Вам - мыть и драить, заваливая собственными трупами амбразуры, или - в цель попадать, сходя с ума по пояс в гильзах?

Вы уж определитесь ;-)

Не я понимаю, что пулемётная уха - тоже конечно питательна, но как-то это...
... не очень по рекомендациям производителя пулемёта.
25.05.18 в 13:13
1
Имхо. Охлаждение ствола с дополнительными трубками и резервуарами имеет смысл на точках ведущих непрерывный, продолжительный огонь, при этом хорошо защищенных. ПВО, ДОТ. В случае с подвижным и очень уязвимым катером с сильно ограниченной грузоподъемностью, лишняя банка с трубкой под ногами неуместна.
Если коротко, то пальнул и смылся. Тут и имеющейся в кожухе водички хватит.

А за уху отдельный + :)
25.05.18 в 08:59
1
Нос несколько угловат...
В редакторе, в котором работаете, нет функции "сглаживания" или аналогичной при построении "по сечениям"?
27.05.18 в 10:59
0
вообще не задумывался про сглаживание, можно и наждачкой это сделать
25.05.18 в 12:00
0
Ну по поводу пулемёта и охлаждения боекомплект не такой большой, могли и внутренними запасами обойтись, это не Сомма где пулемёты по 120 000 выстрелов на ствол сделали... Теоретически мог стоять и ДШК, но фоток не встречал... Было несколько видов прицепов для перевозки катеров, хотя во время Берлинской операции без особого политеса их навалом закинули в кузов "Студера" по три четыре штуки и доставили прямо на берег Шпрее... Причём у одного умудрились погнуть вал винта, правда боцман при помощи кувалды и доброго слова исправил всё за пару минут... За переправу через Шпрее катерников наградили, десять Героев Советского Союза, половина посмертно!!! Кстати был ещё и БМК... Но на него чертежей не встречал только пара проекций... Кстати единственная группировка ВМФ СССР принявшая участие в штурме!!!
25.05.18 в 12:03
0
это не Сомма где пулемёты по 120 000 выстрелов на ствол сделали...
В финскую войну финские пулемётчики сходили с ума, "работая" по пояс в гильзах...

Всё - относительно...
25.05.18 в 13:19
0
где пулемёты по 120 000 выстрелов на ствол сделали.
Сомнения меня одолевают. Ресурс ствола как бы не в 3-4 раза меньше.
25.05.18 в 13:56
0
где пулемёты по 120 000 выстрелов на ствол сделали.
Сомнения меня одолевают. Ресурс ствола как бы не в 3-4 раза меньше.
Это пиковые цифры для нескольких дней боев. Так сказать рекорд...
Несколько дней при Сомме и еще несколько дней при защите какой-то высотке чуть позже (там, кстати, такой настрел был у Гочкисов - а они живучестью не славились).
Тут либо пулеметы попались очень живучие (вполне возможно, что настрел более миллиона патронов в день на 10 стволов связан именно с тем, что осталось только десять, остальные издохли), либо в критической ситуации стреляли "в белый свет как в копеечку" из совершенно "расстрелянных" стволов.
25.05.18 в 12:44
0
Ну 120 000 это как раз по пояс, правда зависит от станка и объёма, было где то фото Максима после 30 000 выстрелов, под старым артиллерийским станком была большая куча... Так, что не исключаю что "горячие финские парни" несколько преувеличили.... Большая горловина предназначалась, не столько для воды, а для снега и льда... А этот вариант отпадает... Внешнее питание для зенитного пулемёта, который стреляет крайне эпизодически... На "счетверёнке" там ещё и роликовый насос для циркуляции стоял... Думаю долить из ёмкости было не проблема...
25.05.18 в 19:09
0
Тут порылся в закромах...




Ну и для затравки...


БМК-70, как раз штатное имущество пантонного парка, не исключаю, что немецкая разработка... Теоретического чертежа, правда в природе не встречал, но, как информация к размышлению...
